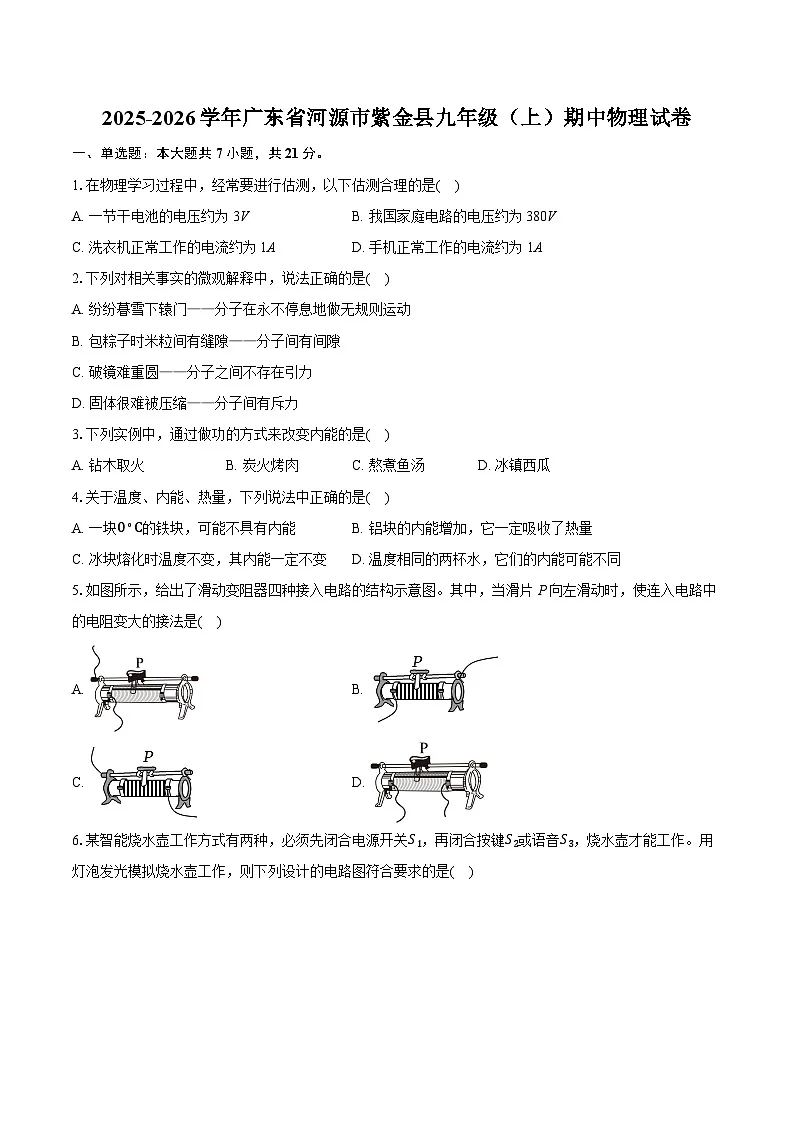

1.在物理学习过程中，经常要进行估测，以下估测合理的是( )
A. 一节干电池的电压约为3VB. 我国家庭电路的电压约为380V
C. 洗衣机正常工作的电流约为1AD. 手机正常工作的电流约为1A
2.下列对相关事实的微观解释中，说法正确的是( )
A. 纷纷暮雪下辕门——分子在永不停息地做无规则运动
B. 包粽子时米粒间有缝隙——分子间有间隙
C. 破镜难重圆——分子之间不存在引力
D. 固体很难被压缩——分子间有斥力
3.下列实例中，通过做功的方式来改变内能的是( )
A. 钻木取火B. 炭火烤肉C. 熬煮鱼汤D. 冰镇西瓜
4.关于温度、内能、热量，下列说法中正确的是( )
A. 一块0∘C的铁块，可能不具有内能B. 铝块的内能增加，它一定吸收了热量
C. 冰块熔化时温度不变，其内能一定不变D. 温度相同的两杯水，它们的内能可能不同
5.如图所示，给出了滑动变阻器四种接入电路的结构示意图。其中，当滑片P向左滑动时，使连入电路中的电阻变大的接法是( )
A. B.
C. D.

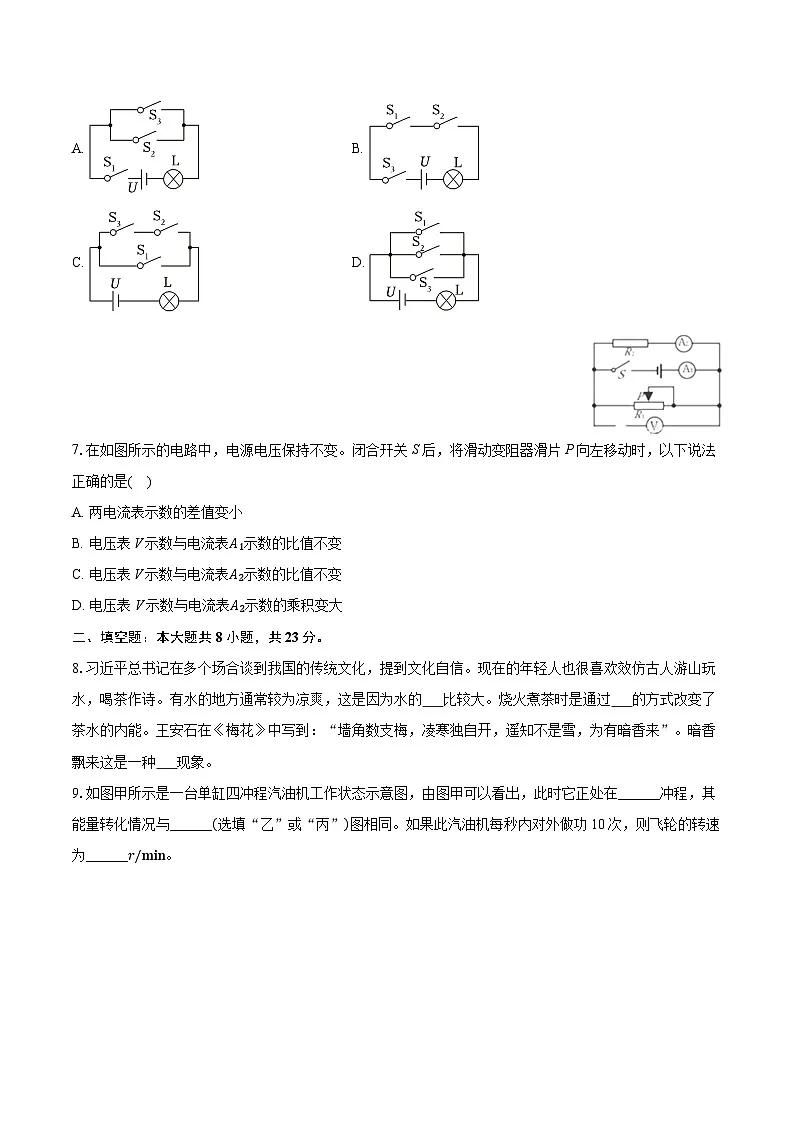

6.某智能烧水壶工作方式有两种，必须先闭合电源开关S1，再闭合按键S2或语音S3，烧水壶才能工作。用灯泡发光模拟烧水壶工作，则下列设计的电路图符合要求的是( )
A. B.
C. D.
7.在如图所示的电路中，电源电压保持不变。闭合幵关S后，将滑动变阻器滑片P向左移动时，以下说法正确的是( )
A. 两电流表示数的差值变小
B. 电压表V示数与电流表A1示数的比值不变
C. 电压表V示数与电流表A2示数的比值不变
D. 电压表V示数与电流表A2示数的乘积变大
二、填空题：本大题共8小题，共23分。
8.习近平总书记在多个场合谈到我国的传统文化，提到文化自信。现在的年轻人也很喜欢效仿古人游山玩水，喝茶作诗。有水的地方通常较为凉爽，这是因为水的 比较大。烧火煮茶时是通过 的方式改变了茶水的内能。王安石在《梅花》中写到：“墙角数支梅，凌寒独自开，遥知不是雪，为有暗香来”。暗香飘来这是一种 现象。

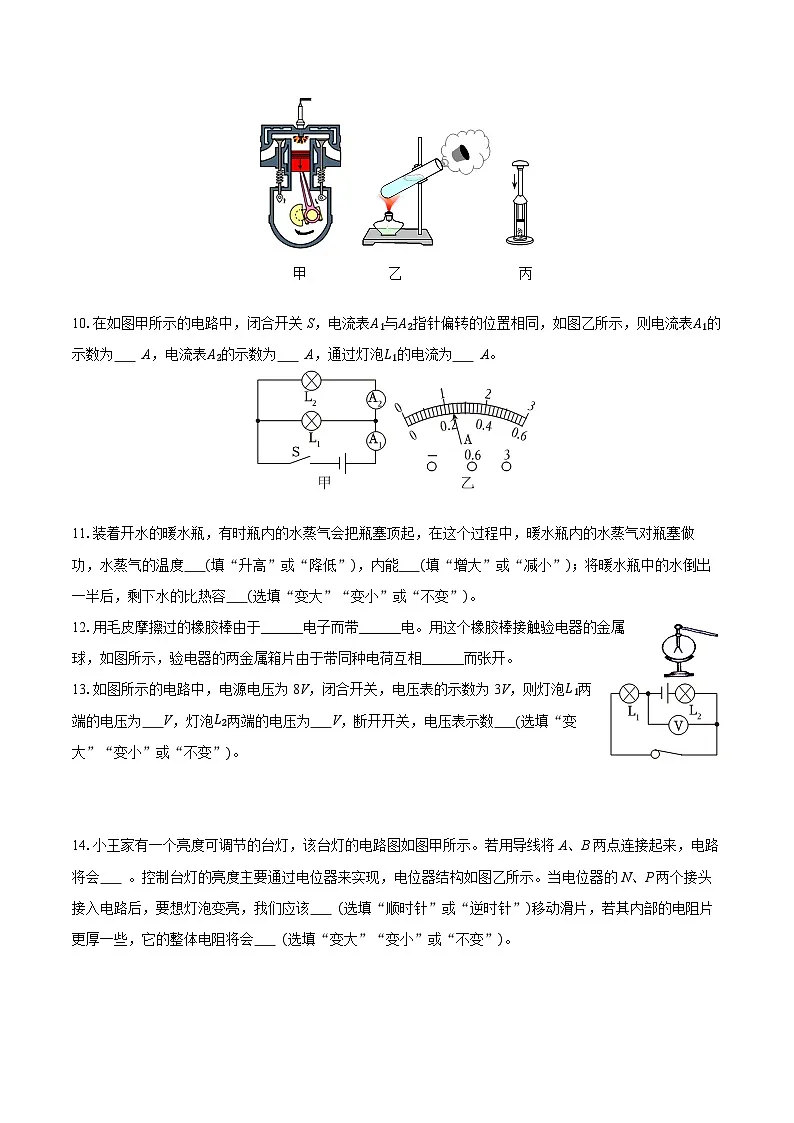

9.如图甲所示是一台单缸四冲程汽油机工作状态示意图，由图甲可以看出，此时它正处在______冲程，其能量转化情况与______(选填“乙”或“丙”)图相同。如果此汽油机每秒内对外做功10次，则飞轮的转速为______r/min。
10.在如图甲所示的电路中，闭合开关S，电流表A1与A2指针偏转的位置相同，如图乙所示，则电流表A1的示数为 A，电流表A2的示数为 A，通过灯泡L1的电流为 A。
11.装着开水的暖水瓶，有时瓶内的水蒸气会把瓶塞顶起，在这个过程中，暖水瓶内的水蒸气对瓶塞做功，水蒸气的温度 (填“升高”或“降低”)，内能 (填“增大”或“减小”)；将暖水瓶中的水倒出一半后，剩下水的比热容 (选填“变大”“变小”或“不变”)。
12.用毛皮摩擦过的橡胶棒由于______电子而带______电。用这个橡胶棒接触验电器的金属球，如图所示，验电器的两金属箱片由于带同种电荷互相______而张开。
13.如图所示的电路中，电源电压为8V，闭合开关，电压表的示数为3V，则灯泡L1两端的电压为 V，灯泡L2两端的电压为 V，断开开关，电压表示数 (选填“变大”“变小”或“不变”)。
14.小王家有一个亮度可调节的台灯，该台灯的电路图如图甲所示。若用导线将A、B两点连接起来，电路将会 。控制台灯的亮度主要通过电位器来实现，电位器结构如图乙所示。当电位器的N、P两个接头接入电路后，要想灯泡变亮，我们应该 (选填“顺时针”或“逆时针”)移动滑片，若其内部的电阻片更厚一些，它的整体电阻将会 (选填“变大”“变小”或“不变”)。
15.我国新能源汽车产业的快速增长，为汽车产业智能化转型奠定了坚实基础。我国汽车产业向新能源转型的先发优势，正在转换为引领全球汽车产业变革的新动能，将为全面推动全球汽车产业绿色低碳发展贡献中国力量。如图所示为某款国产油电混合动力汽车。
(1)汽车的车窗使用的是钢化玻璃，干毛巾刚擦完玻璃，很容易吸附灰尘，这是因为带电体能______；汽车的“最强大脑”是芯片，芯片主要利用______(选填“绝缘体”“半导体”或“导体”)材料制作而成。
(2)汽车在刹车过程中损失的能量无法自动地转化为汽车的机械能，这种现象说明自发的能量转化过程有一定的______。
(3)给汽车蓄电池充电时，蓄电池相当于一个______(选填“用电器”或“电源”)。当汽车使用蓄电池来提供电能时，是通过电动机得到动力，已知电动机的电源采用的是48V的电压，若使用12V的蓄电池，则应将______个这样的蓄电池______(选填“串联”或“并联”)。
三、作图题：本大题共1小题，共2分。
16.(1)如图所示的电路，请在虚线框里填上电表符号(选填“Ⓐ”或“Ⓥ”)，使闭合开关S后，电阻R1、R2都可以正常工作。
(2)如图所示的电路，有两根导线尚未连接，已知干路电流约为0.5A，请按要求用笔画线表示导线将电路补充完整，要求：灯泡L1和灯泡L2并联，开关S接在干路中；电流表只测量通过灯泡L1的电流。
(3)如图甲为无人值守的停车场，当有车辆要驶入时，摄像头(用S1表示)采集完车辆相应信息后，进入闸(用表示)打开，车辆驶入。当车辆要驶出时，摄像头(用S2表示)比对车辆的信息，驾驶员扫码付费(用S3表示)后，驶出闸(用表示)打开，车辆驶出。请根据上述信息将图乙中的电路补画完整。
四、实验探究题：本大题共4小题，共24分。
17.在探究“比较不同物质吸热的情况”的实验中：
(1)该实验除了图甲中的实验器材外，还需要用到的实验器材有天平和______；
(2)实验中选用规格相同的电加热器分别给初温相同且______相同的 a、b两种液体加热，并记录实验数据；
(3)实验中通过______(选填“升高的温度”或“加热的时间”)来反映两种液体吸收热量的多少；
(4)某时刻温度计的示数如图乙所示，此温度值是______ ∘C；
(5)根据实验数据得到的图像如图丙所示，分析图像可知，此实验可以通过比较两种液体吸收相同的热量后______(选填“升高的温度”或“加热的时间”)来判断液体吸热能力的强弱。所以______(选填“a”或“b”)液体吸热本领强。
18.如图甲是“探究并联电路中电流规律”的实验电路。
(1)在实验前检查器材时，小明发现电流表A1指针的位置如图乙所示，他接下来的操作是______；此后在连接电路时，开关应该处于______状态；
(2)闭合开关S后，测量干路电流时，发现电流表A3的指针偏转到最大值。对于该现象，下列分析合理的是______(填字母)；
A.电流表A3与开关S并联
B.某盏灯泡突然短路
(3)探究过程中，若灯泡L1发生断路，则通过A处的电流将______(选填“增大”“减小”或“不变”)；
(4)小玲测出通过A、B、C三处的电流如下表所示，由此得出初步结论：______(只写表达式)。小奇指出：为了得出更普遍的规律，应当进行多次实验，操作方法是______。
19.在“探究影响电阻大小的因素”实验时，小天选取如下表所示的四个导体，分别连接在如图乙所示电路的M、N间进行实验。
(1)实验前最好在导线a、b间连接______(选填“导线”或“电阻”)，这是为了______；在 M、N之间分别接上不同导体，闭合开关，通过观察______来比较导体电阻大小，这种实验方法叫______(选填“控制变量法”或“转换法”)。
(2)依次把M、N跟导体______的两端连接，闭合开关，可探究导体的电阻大小跟横截面积的关系，其结论是导体的材料和长度相同时，导体的横截面积越大，电阻越______。
(3)依次把M、N跟导体C、D的两端连接，闭合开关，若对应电路中的电流IC”“
【解析】解：(1)为了保护电路，a、b 之间应接入一个保护电阻，防止电流过大。
把不同导体接到 M、N 之间，电路中总电阻改变，电流改变，电压不变(电源电压恒定)，根据欧姆定律 I=UR，可知若电流越小，说明电阻越大，所以通过观察电流表示数来比较电阻大小，这种把“电阻大小”这个不易直接测量的物理量，通过“电流大小”来反映，叫转换法。
(2)要研究电阻与横截面积的关系，需控制材料和长度相同，只改变横截面积，由表可知，导体A、C符合要求，所以依次把M、N跟导体A、C的两端连接，闭合开关，观察现象，最后可得出导体的材料和长度相同时，导体的横截面积越大，电阻越小。
(3)由表可知，导体C、D的长度和横截面积相同，材料不同，所以探究的是导体电阻大小与材料的关系，若对应电路中的电流ICRD。
故答案为：(1)电阻；保护电路；电流表的示数；转换法；(2)A、C；小；(3)>。
(1)根据保护电路的要求进行分析；电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；
(2)(3)影响导体电阻大小的因素：导体的材料、长度和横截面积、温度，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变。
探究影响电阻大小的因素采用了控制变量法的思想，电阻大小的变化是通过电流表的示数变化体现的，这里采用了转换法的思想。
20.【答案】(1) 发光 不能;电压表的正、负接线柱接反了 之和 负
【解析】解：(1)甲图中电压表与灯泡L1串联后再与L2并联是错误的，两灯泡应串联，电压表应该与灯L2并联，如图所示
(2)连接正确后闭合开关，两灯均不发光，可能电路中出现断路或两个灯泡都短路，小战猜想是灯泡L1灯丝断了，在保证电路安全的情况下，用一根导线的两端在灯L1两端接线柱处同时试触，若看到灯泡L2发光，说明接入导线后电路成为通路，说明灯泡L1灯丝断了。
(3)在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压。
(4)由表中数据可知由表中数据可知2.0V+1.0V=3.0V，3.0V+1.5V=4.5V
可以得到串联电路中，电源两端的电压等于各串联部分电压之和。
(5)如图丙所示，观察电压表的指针正向偏转，与电压表负接线柱相连的是电源的负极，故锌片是盐水电池的负极。
故答案为：(1)；
(2)发光；
(3)不能；电压表的正、负接线柱接反了；
(4)之和；
(5)负。
(1)分析甲图连接错误之处，本实验中两灯泡应串联，电压表应该与灯L2并联；
(2)两灯均不发光，可能电路中出现断路或两个灯泡都短路，在保证电路安全的情况下，用一根导线的两端在灯L1两端接线柱处同时试触，若看到灯泡L2发光，说明接入导线后电路成为通路；
(3)(5)用电压表测量电压时，电流从电压表正接线柱流入，从负接线柱流出，否则，电压表指针反向偏转；
(4)分析表中数据得出结论。
本题探究串联电路电压规律，考查电路连接、电压表的使用、注意事项故障分析和分析数据归纳结论的能力。
21.【答案】解：(1)0.6kg的氢燃料完全燃烧放出的热量：Q放=m氢q氢=0.6kg×1.4×108J/kg=8.4×107J；
(2)由题意可知水吸收的热量：Q吸=Q放=8.4×107J，
由Q吸=cmΔt可知，水升高的温度为：
Δt=Q吸cm=8.4×107J4.2×103J/(kg⋅∘C)×500kg=40∘C；
(3)氢能源公交车以140kW的恒定功率匀速行驶5min所做的功为：
W=Pt=140×103W×5×60s=4.2×107J，
则该氢能源公交车的效率为：
η=WQ放=4.2×107J8.4×107J×100%=50%。
答：(1)0.6kg的氢燃料完全燃烧放出的热量为8.4×107J；
(2)水升高的温度是40∘C；
(3)该氢能源公交车的效率为50%。
【解析】(1)根据Q放=mq求出这些燃料完全燃烧放出的热量；
(2)由题知，水吸收的热量Q吸=Q放，利用Q吸=cmΔt求水升高的温度；
(3)根据W=Pt求出匀速行驶5min所做的功，根据η=WQ放可求出该氢能源公交车的效率。
本题考查学生对燃料完全燃烧放出热量公式和能量利用效率公式的掌握和运用，难度不大。
22.【答案】解：(1)当S1断开，S2接a时，电流从正极出发经灯泡L2、电流表回负极，灯L1中无电流通过，故通过灯L1的电流为0；通过L2的电流为0.3A；
(2)当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A；
(3)当S1闭合、S2接a时，灯L1、L2并联，电流表A测干路中的电流，I=0.9A，
流过L1中的电流I1=600mA=0.6A，
根据并联电路的电流规律I=I1+I2可得，
此时通过灯L2中的电流I2=I−I1=0.9A−0.6A=0.3A。
答：(1)此时通过灯L2的电流为0.3A；
(2)通过灯L1的电流分别是0.2A；
(3)此时通过灯L2中的电流是0.3A。
【解析】(1)当S1断开，S2接a时，只有灯泡L2的简单电路，电流表测电路中的电流，由此可知通过灯L1、L2的电流分别是多少；
(2)当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，根据串联电路的电流特点可知通过L1、L2的电流分别是多少；
(3)当S1闭合、S2接a时，灯L1、L2并联，电流表A测干路中的电流，根据并联电路的电流规律可求得通过灯L2中的电流。
本题考查了串联电路和并联电路的电流特点，关键是开关闭和、断开时电路连接方式的辨别和电流表所测电路元件的判断。
23.【答案】机械;内 吸 5.51×1015 72% 增加地下盐穴数量
【解析】解：该项目储能过程中，电网中多余的电能通过电动机转化为机械能，再通过空气压缩机对空气做功将机械能转化为空气的内能；
(2)常温高压空气通过换热器2变成高温高压空气，故常温高压空气在“换热器2”处吸热；
(3)根据Q=mq，该项目每年节约的标准煤完全燃烧释放的能量是Q=mq=1.9×108kg×2.9×107J/kg=5.51×1015J
(4)储存1 kW⋅h电，放出0.72 kW⋅h电，效率η=0.72kW⋅h1kW⋅h×100%=72%
(5)增加地下盐穴数量(增大盐穴容积)可储存更多高压空气，从而增加储存的能量；提高压缩效率或增加空气压强也能提升储存的能量规模。
从工程建设角度，要增加该项目储存的能量，可以增加地下盐穴数量(增大盐穴容积)，这样能储存更多的高压空气，从而增加储存的能量。
故答案为：(1)机械；内；(2)吸；(3)5.51×1015；(4)72%；(5)增加地下盐穴数量。
(1)电动机将电能转化为机械能；做功和热传递可改变物体的内能；
(2)换热器是将热流体的部分热量转移给冷流体的装置；
(3)根据Q=qm解答；
(4)储存1度电最终能放出0.72度电，由此求出该项目的能量转换效率；
(5)“从工程建设角度，要增加项目储存的能量”进行解答。
本题考查改变内能的方式和热量的计算等，关键是从文中得出信息。A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
0.54
0.24
0.30
导体编号
长度/m
横截面积/mm2
材料
A
0.6
0.4
镍铬合金
B
1.0
0.4
镍铬合金
C
0.6
0.6
镍铬合金
D
0.6
0.6
锰铜合金
实验次数
UAB/V
UBC/V
UAC/V
1
2.0
1.0
3.0
2
3.0
1.5
4.5
