中考物理一轮复习基础巩固讲义专题13 电压 电阻（2份，原卷版+解析版）

这是一份中考物理一轮复习基础巩固讲义专题13 电压 电阻（2份，原卷版+解析版），文件包含中考物理一轮复习基础巩固讲义专题13电压电阻原卷版docx、中考物理一轮复习基础巩固讲义专题13电压电阻解析版docx等2份试卷配套教学资源，其中试卷共15页， 欢迎下载使用。

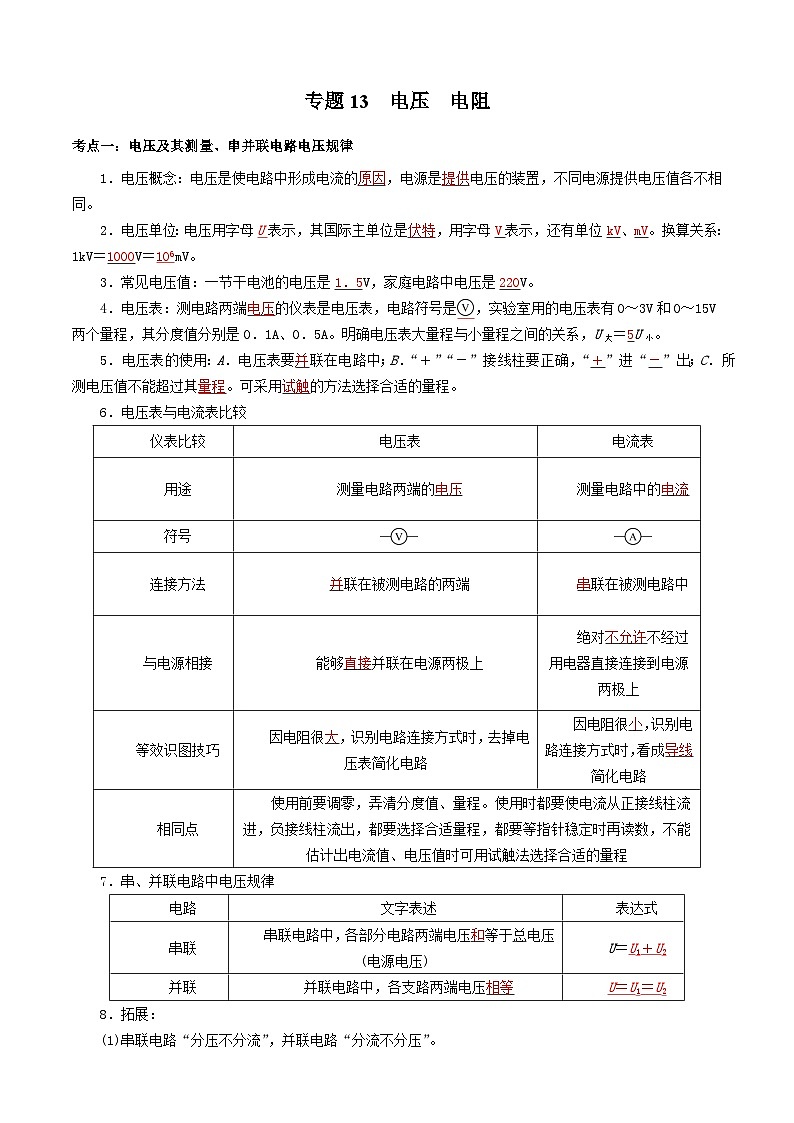

1．电压概念：电压是使电路中形成电流的________，电源是________电压的装置，不同电源提供电压值各不相同。
2．电压单位：电压用字母________表示，其国际主单位是________，用字母________表示，还有单位________、________。换算关系：1kV＝________V＝________mV。
3．常见电压值：一节干电池的电压是________V，家庭电路中电压是________V。
4．电压表：测电路两端________的仪表是电压表，电路符号是________，实验室用的电压表有0～3V和0～15V两个量程，其分度值分别是0．1A、0．5A。明确电压表大量程与小量程之间的关系，U大＝___U小。
5．电压表的使用：A．电压表要________联在电路中；B．“＋”“－”接线柱要正确，“____”进“__”出；C．所测电压值不能超过其________。可采用________的方法选择合适的量程。
6．电压表与电流表比较
7．串、并联电路中电压规律
8．拓展：
(1)串联电路“分压不分流”，并联电路“分流不分压”。
(2)串联电路中只有一个电流，并联电路中只有一个电压。

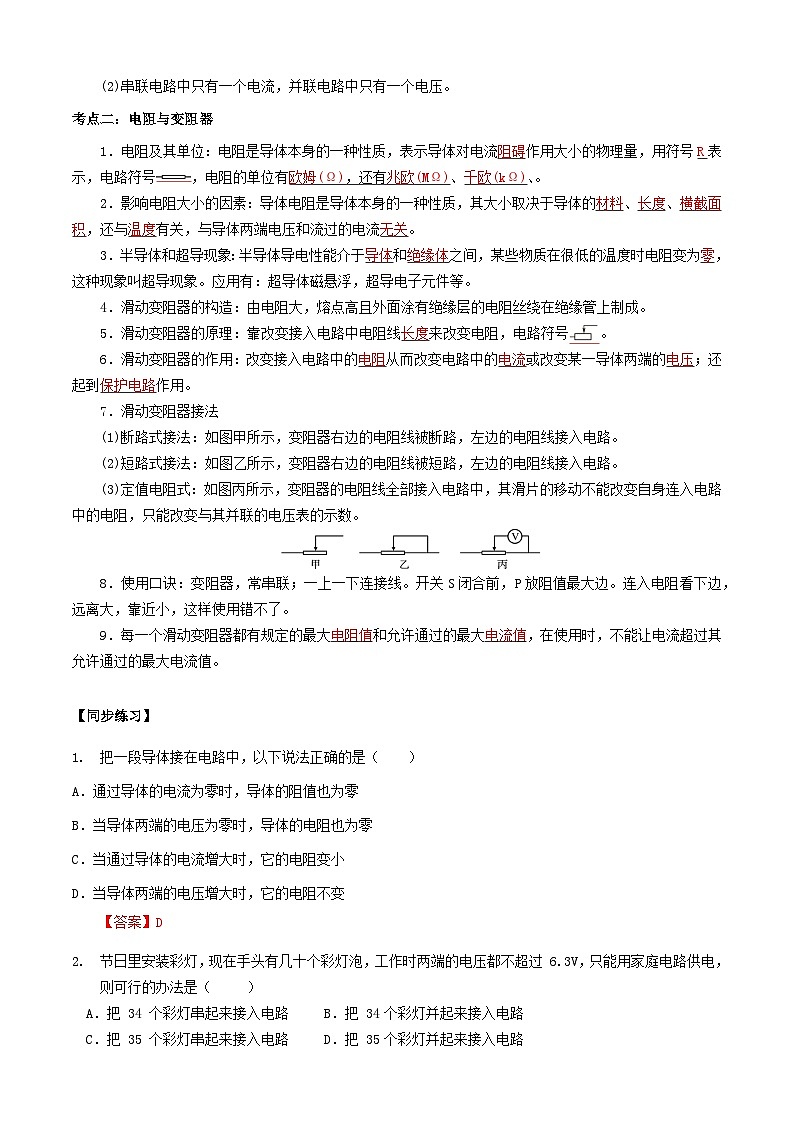

考点二：电阻与变阻器
1．电阻及其单位：电阻是导体本身的一种性质，表示导体对电流________作用大小的物理量，用符号________表示，电路符号，电阻的单位有________，还有________、________。
2．影响电阻大小的因素：导体电阻是导体本身的一种性质，其大小取决于导体的________、________、________________，还与________有关，与导体两端电压和流过的电流________。
3．半导体和超导现象：半导体导电性能介于________和________之间，某些物质在很低的温度时电阻变为________，这种现象叫超导现象。应用有：超导体磁悬浮，超导电子元件等。
4．滑动变阻器的构造：由电阻大，熔点高且外面涂有绝缘层的电阻丝绕在绝缘管上制成。
5．滑动变阻器的原理：靠改变接入电路中电阻线________来改变电阻，电路符号。
6．滑动变阻器的作用：改变接入电路中的________从而改变电路中的________或改变某一导体两端的________；还起到________作用。
7．滑动变阻器接法
(1)断路式接法：如图甲所示，变阻器右边的电阻线被断路，左边的电阻线接入电路。
(2)短路式接法：如图乙所示，变阻器右边的电阻线被短路，左边的电阻线接入电路。
(3)定值电阻式：如图丙所示，变阻器的电阻线全部接入电路中，其滑片的移动不能改变自身连入电路中的电阻，只能改变与其并联的电压表的示数。
8．使用口诀：变阻器，常串联；一上一下连接线。开关S闭合前，P放阻值最大边。连入电阻看下边，远离大，靠近小，这样使用错不了。
9．每一个滑动变阻器都有规定的最大________和允许通过的最大________，在使用时，不能让电流超过其允许通过的最大电流值。
【同步练习】
把一段导体接在电路中，以下说法正确的是（）
通过导体的电流为零时，导体的阻值也为零
当导体两端的电压为零时，导体的电阻也为零
当通过导体的电流增大时，它的电阻变小
当导体两端的电压增大时，它的电阻不变
节日里安装彩灯，现在手头有几十个彩灯泡，工作时两端的电压都不超过 6.3V，只能用家庭电路供电，则可行的办法是（ ）
A．把 34 个彩灯串起来接入电路 B．把 34个彩灯并起来接入电路
C．把 35 个彩灯串起来接入电路 D．把 35个彩灯并起来接入电路

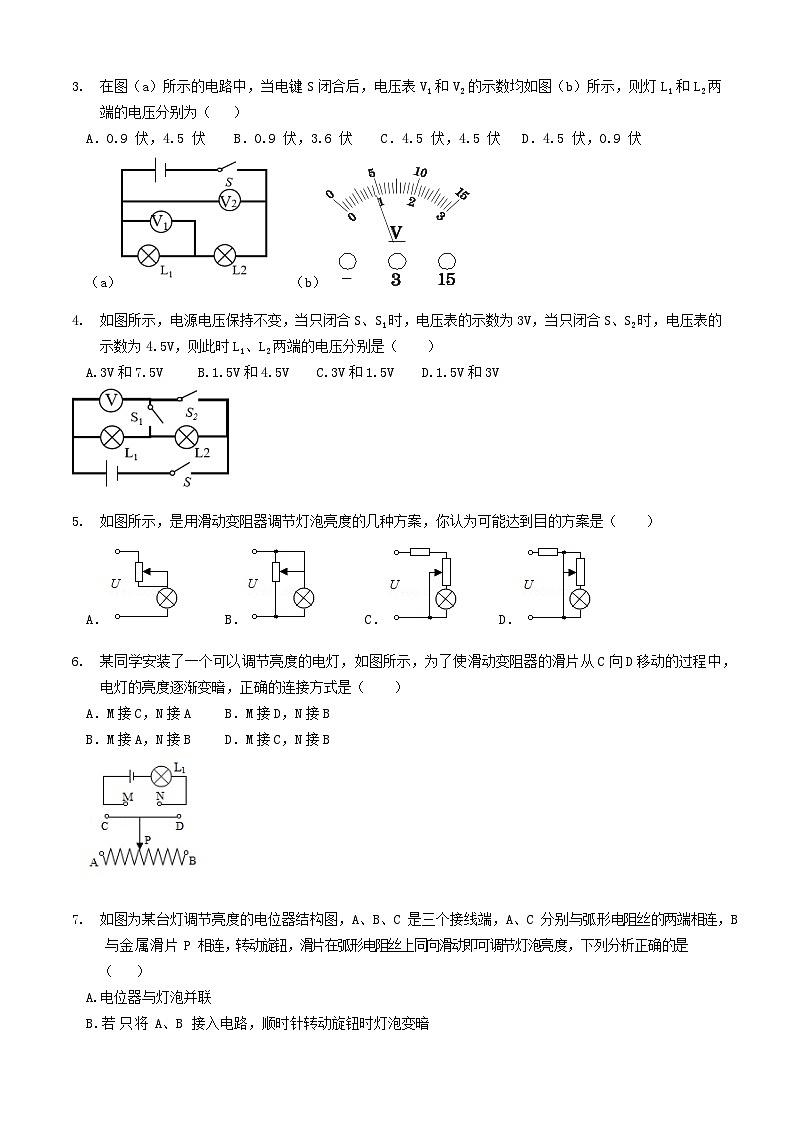

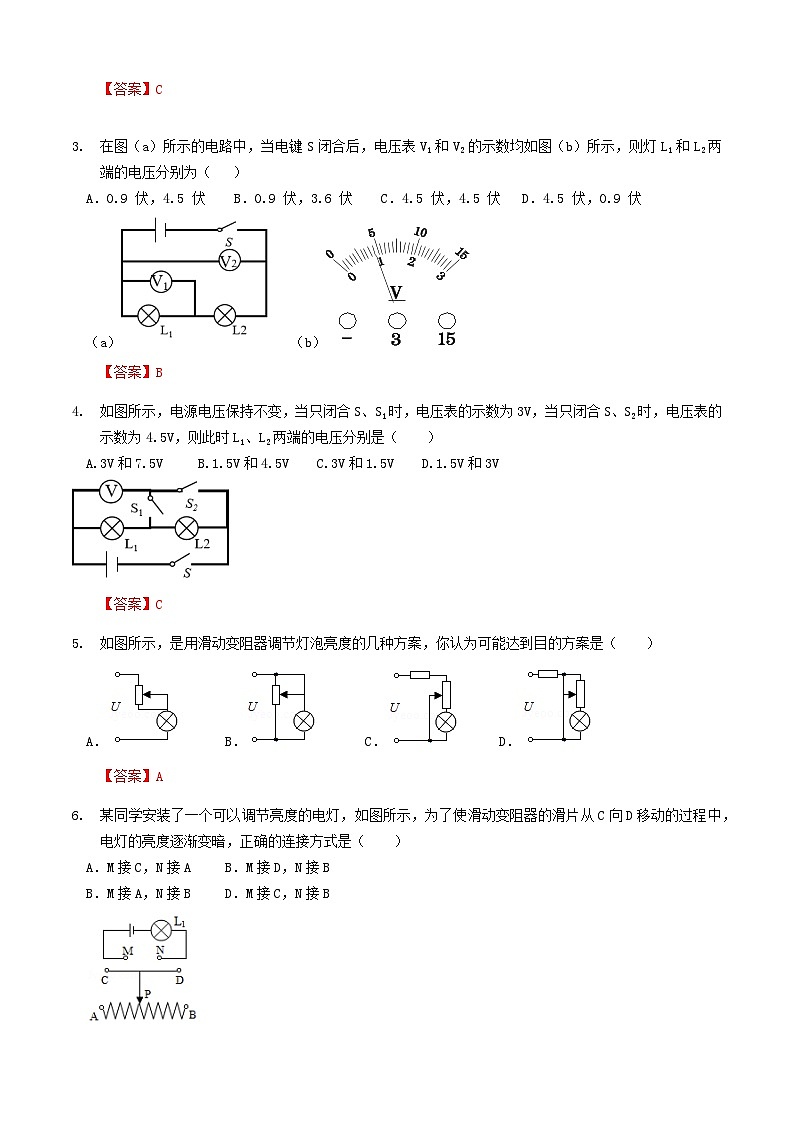

在图（a）所示的电路中，当电键S 闭合后，电压表 V1 和V2 的示数均如图（b）所示，则灯L1 和L2 两端的电压分别为（ ）
A．0.9 伏，4.5 伏 B．0.9 伏，3.6 伏 C．4.5 伏，4.5 伏 D．4.5 伏，0.9 伏
（b）
如图所示，电源电压保持不变，当只闭合S、S1时，电压表的示数为3V，当只闭合S、S2时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（ ）
A.3V和7.5V 和4.5V C.3V和1.5V 和3V
如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（ ）
B．C．D．
某同学安装了一个可以调节亮度的电灯，如图所示，为了使滑动变阻器的滑片从C向D移动的过程中，电灯的亮度逐渐变暗，正确的连接方式是（ ）
M接C，N接AB．M接D，N接B
M接A，N接BD．M接C，N接B
如图为某台灯调节亮度的电位器结构图，A、B、C 是三个接线端，A、C 分别与弧形电阻丝的两端相连，B 与金属滑片P 相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（ ）
A.电位器与灯泡并联
B.若只将A、B 接入电路，顺时针转动旋钮时灯泡变暗
C.若只将A、C 接入电路，顺时针转动旋钮时灯泡变亮
D.若只将B、C 接入电路，顺时针转动旋钮时灯泡变暗
如图两个电路中，电源电压相等，闭合开关S，当滑片P都向右滑动时，灯泡L1和L2的亮度变化（ ）
L1、L2都变亮 B．L1、L2都变暗 C．L1变暗，L2不变 D．L1变亮，L2不变

（2022·湖北武汉）某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）。
A. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②；
B. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③；
C. 为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④；
D. 为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
（2022·四川乐山）某小组同学在学习了欧姆定律后，对探究实验“影响导体电阻大小的因素”进行了改良，结合实验室所提供的几种规格的导体（如表1），设计了如图1所示的电路图。
表1
（1）图1中，将三个电阻串联是为了保证___________三（选填“电压”或“电流”）相等；
（2）在探究“导体电阻与横截面积的关系”时，R1、R2、R3分别选用A、B、C三段导体。某次读数，电压表V1示数为1.5V、V2示数为0.7V，电压表V3示数如图2所示为___________V。由欧姆定律分析得出，电压表示数越大，导体电阻越___________（选填“大”或“小”）多次调节滑动变阻器重复读数，可得出结论：材料和长度相同时，横截面积越大，导体电阻越___________（选填“大”或“小”）；
（3）在探究“导体电阻与长度的关系”时，选用B、___________和___________（填导体代号），重复上述操作，可得出结论：材料和横截面积相同时，长度越长，导体电阻越大；
（4）本实验主要运用的物理方法是___________（选填“控制变量法”或“模型法”）。
（2022·云南省）如图是今年“3·15”晚会上曝光的劣质导线，不良商家为了降低成本，将多芯铜导线的根数从国家标准的32根减为26根，导致导线横截面积减小。对于长度相等的标准导线和劣质导线，劣质导线的电阻___________（选填“较大”或“较小”），若在通有相同电流的情况下，相同时间内劣质导线产生的热量___________（选填“较多”或“较少”）。
（2022·四川自贡）在如图所示电路中，当甲乙均为电流表且开关闭合、断开时，电阻、连接方式是___________联。当甲乙均为电压表且开关、都闭合时，电阻、连接方式是___________联。（均选填“串”或“并”）
（2022·四川内江）如图所示是滑动变阻器的结构和连入电路的示意图，当滑片向左滑动时，连入电路的电阻变大的是（ ）。
A. B. C. D.
仪表比较
电压表
电流表
用途
测量电路两端的________
测量电路中的________
符号
连接方法
________联在被测电路的两端
_______联在被测电路中
与电源相接
能够________并联在电源两极上
绝对________不经过用电器直接连接到电源两极上
等效识图技巧
因电阻很______,去掉电压表简化电路
因电阻很______，识别电路连接方式时，看成________简化电路
相同点
使用前要调零，弄清分度值、量程。使用时都要使电流从正接线柱流进，负接线柱流出，都要选择合适量程，都要等指针稳定时再读数，不能估计出电流值、电压值时可用试触法选择合适的量程
电路
文字表述
表达式
串联
串联电路中，各部分电路两端电压________等于总电压(电源电压)
U＝________
并联
并联电路中，各支路两端电压________
________
导体代号
长度m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
