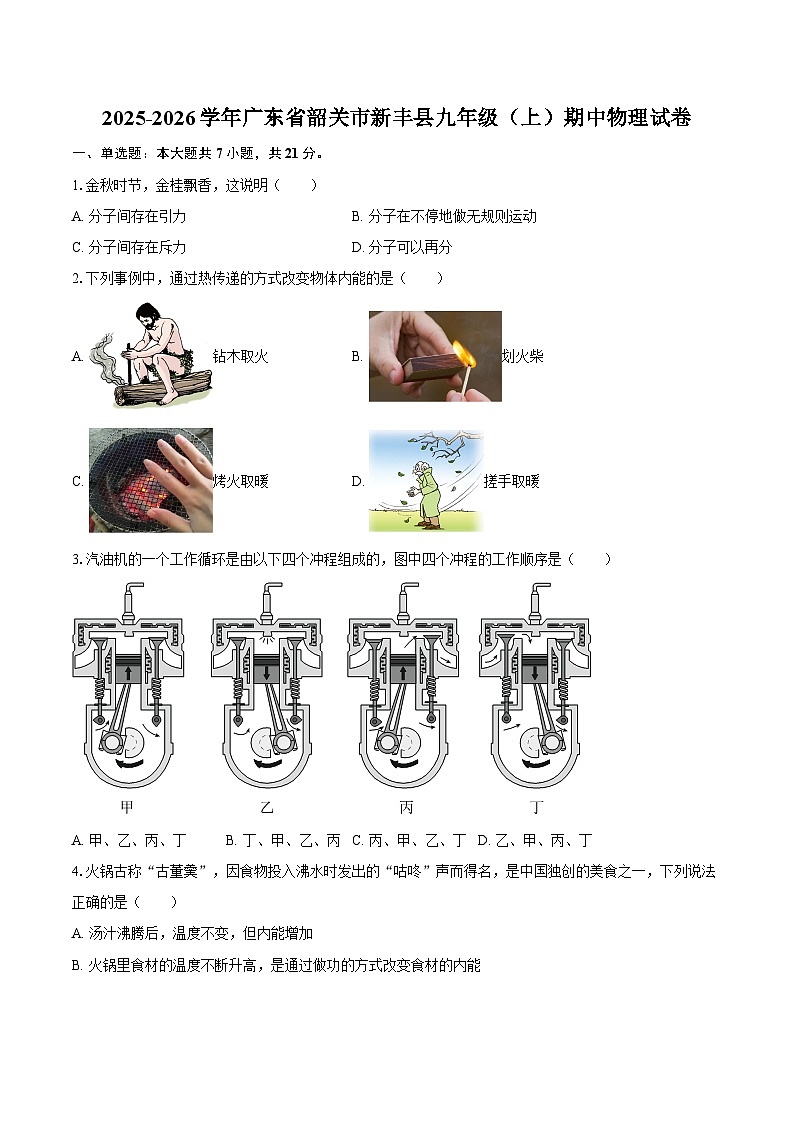

1.金秋时节，金桂飘香，这说明（ ）
A. 分子间存在引力B. 分子在不停地做无规则运动
C. 分子间存在斥力D. 分子可以再分
2.下列事例中，通过热传递的方式改变物体内能的是（ ）
A. 钻木取火B. 划火柴
C. 烤火取暖D. 搓手取暖
3.汽油机的一个工作循环是由以下四个冲程组成的，图中四个冲程的工作顺序是（ ）
A. 甲、乙、丙、丁B. 丁、甲、乙、丙C. 丙、甲、乙、丁D. 乙、甲、丙、丁
4.火锅古称“古董羹”，因食物投入沸水时发出的“咕咚”声而得名，是中国独创的美食之一，下列说法正确的是（ ）
A. 汤汁沸腾后，温度不变，但内能增加
B. 火锅里食材的温度不断升高，是通过做功的方式改变食材的内能

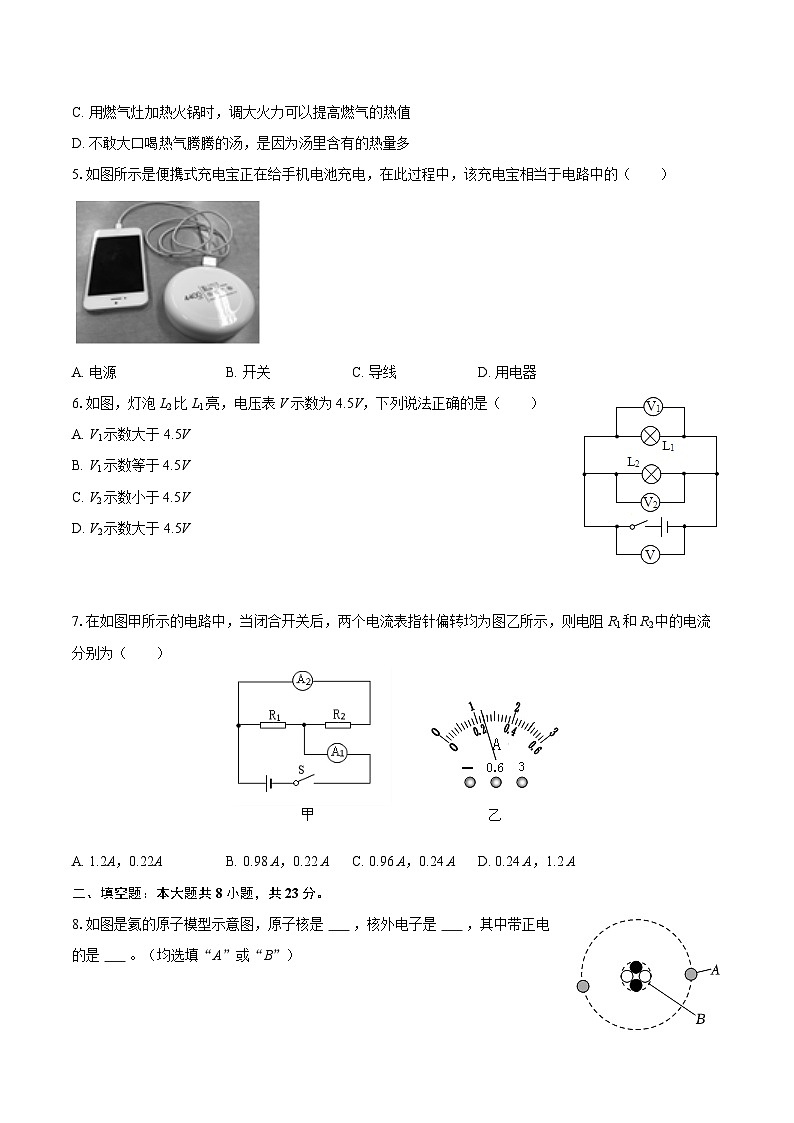

C. 用燃气灶加热火锅时，调大火力可以提高燃气的热值
D. 不敢大口喝热气腾腾的汤，是因为汤里含有的热量多
5.如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的（ ）
A. 电源B. 开关C. 导线D. 用电器
6.如图，灯泡L2比L1亮，电压表V示数为4.5V，下列说法正确的是（ ）
A. V1示数大于4.5V
B. V1示数等于4.5V
C. V2示数小于4.5V
D. V2示数大于4.5V
7.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（ ）
A. 1.2A，0.22AB. 0.98 A，0.22 AC. 0.96 A，0.24 AD. 0.24 A，1.2 A
二、填空题：本大题共8小题，共23分。
8.如图是氦的原子模型示意图，原子核是 ，核外电子是 ，其中带正电的是 。（均选填“A”或“B”）

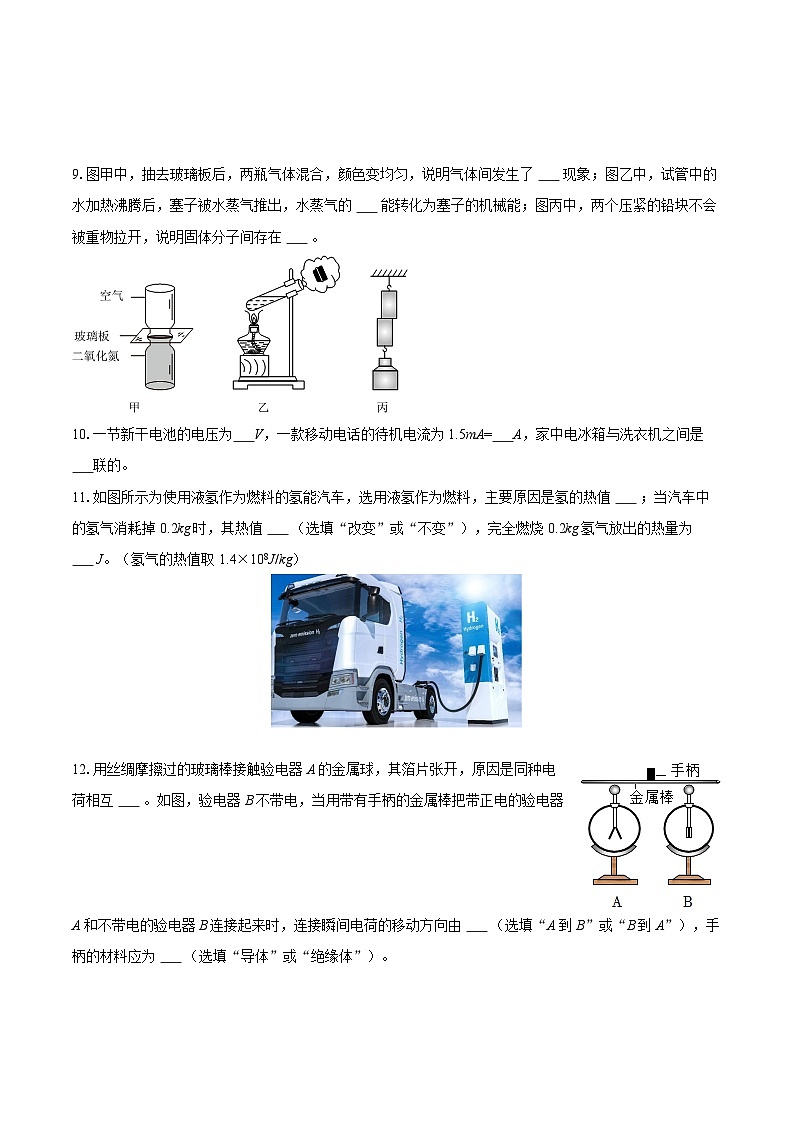

9.图甲中，抽去玻璃板后，两瓶气体混合，颜色变均匀，说明气体间发生了 现象；图乙中，试管中的水加热沸腾后，塞子被水蒸气推出，水蒸气的 能转化为塞子的机械能；图丙中，两个压紧的铅块不会被重物拉开，说明固体分子间存在 。
10.一节新干电池的电压为 V，一款移动电话的待机电流为1.5mA= A，家中电冰箱与洗衣机之间是 联的。
11.如图所示为使用液氢作为燃料的氢能汽车，选用液氢作为燃料，主要原因是氢的热值 ；当汽车中的氢气消耗掉0.2kg时，其热值 （选填“改变”或“不变”），完全燃烧0.2kg氢气放出的热量为 J。（氢气的热值取1.4×108J/kg）
12.用丝绸摩擦过的玻璃棒接触验电器A的金属球，其箔片张开，原因是同种电荷相互 。如图，验电器B不带电，当用带有手柄的金属棒把带正电的验电器A和不带电的验电器B连接起来时，连接瞬间电荷的移动方向由 （选填“A到B”或“B到A”），手柄的材料应为 （选填“导体”或“绝缘体”）。
13.如图所示，当开关S3闭合，S1、S2断开时，灯L1与L2 联；如果要使灯L1与L2并联，则所有开关的状态是 ；若同时闭合开关S1、S2、S3，则会造成电路 。
14.如图，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度，当将接线柱 接入电路时，顺时针旋转滑片，灯泡变亮；该电位器是通过改变接入电路中电阻丝的 来改变灯泡亮度的。若只将接线柱A、B接入电路，顺时针旋转滑片，灯泡变 （选填“亮”或“暗”）。
15.按要求填空：
（1）如图甲，电压表的读数为 V；在使用电流表时，闭合开关后发现其指针如图乙所示，原因是 ；如图丙，用带电的玻璃棒去靠近细线悬挂着的轻质小球，小球被吸引过来，原因是带电体具有 的性质。

（2）如图丁所示，实验小组的同学们在做“比较不同物质吸热的情况”实验同学们用相同的电加热器分别将初温、质量均相同的水和煤油加热到相同温度，通过比较 来比较两者吸收热量的多少，这里运用到的研究方法主要是 法和转换法，根据实验数据，同学们绘制出水和煤油的温度随时间变化的图像如图戊所示，其中水的温度随时间变化的图像是 （选填“a”或“b”）。
三、作图题：本大题共1小题，共2分。
16.作图题：
（1）请根据如图所示的实物电路图，在虚线框内画出对应的电路图；

（2）请根据图甲所示的电路图，用笔画线代替导线，将图乙的实物图连接完整；

（3）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。其工作原理为密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。请在虚线框内画出符合要求的电路图。
四、实验探究题：本大题共5小题，共30分。
17.如图所示，物理兴趣小组正在探究“并联电路中干路电流与各支路电流的规律”。

（1）在连接电路时，他们发现刚接好最后一根导线，电流表的指针就发生了偏转，原因是______。
（2）图甲是他们某次测量时连接的实验电路，此时电流表测量的是通过______（选填“L1”或“L2”）的电流.
（3）若要测量通过干路的电流，应先______，再将图甲中的导线______（选填“a”或“b”）的一端移动到电流表的正接线柱上。
（4）他们测出的三处电流如下表所示。
分析表格可初步得出结论：在并联电路中，干路电流等于______。
（5）实验结束后，同组小明还连接了如图乙所示的串联电路，闭合开关S时，发现灯泡L1比L2更亮；对调两个小灯泡在电路中的位置，发现仍是L1比L2更亮.他想知道灯泡的亮度与什么因素有关.请你根据他探究的过程，完成填空：
①用电流表分别测出图乙A、B、C三处的电流，电流表示数均如图丙所示，说明串联电路中的电流处处______。
②分别将两盏灯泡单独接在图乙中电源的两端，发现L1、L2均比按图乙连接时更亮，由①②进一步猜想：灯泡的亮度可能跟______有关（不考虑灯泡的电阻变化）。
18.小明用如图甲所示的电路来探究串联电路中电压的特点。
（1）连接电路前，发现电压表指针如图乙所示，接下来他应对电压表进行的操作是______；
（2）实验中最好是选择规格______（选填“相同”或“不同”）的小灯泡，理由是______；
（3）小明正确测出L1两端的电压后，在测L2两端的电压时，他将电压表与A点相连的导线改接到C点，而保持电压表与B点相连的导线不动。他的做法是______（选填“正确”或“错误”）的，理由是______；
（4）实验中，小明正确测得的数据如下表所示，由表中的实验数据可知，UAB、UBC、UAC的关系是______，本实验中测量多组数据的目的是______（选填“寻找普遍规律”或“减小实验误差”）。
19.如图所示的四幅图，是某学习小组同学做的几个探究性小实验，请回答：
（1）甲图：分别在冷水和热水中同时注入一滴墨水，5秒后的现象如图甲所示，该现象说明______越高，______越快；
（2）乙图：用手把活塞迅速压下去，厚玻璃筒内空气的内能______，温度______，达到棉花的燃点，玻璃筒内棉花着火；
（3）丙图：使玻璃板水平接触水面时，稍稍用力向上拉，测力计的示数会大于玻璃板的重力，说明______；
（4）丁图：用带电的橡胶棒接触金属球时，验电器的金属箔片会张开是因为______。
20.（1）探究“通过导体的电流与它两端电压关系”的实验中，在小灯泡和定值电阻中应选用______作为实验器材，理由是______；为了得到普遍规律应该进行的操作是______。接着如图采用6V蓄电池、最大阻值为50Ω的滑动变阻器、电流表和电压表等器材进行实验：
（2）在研究电流与电压的关系实验时，一般是连接同一电阻R1，通过适当______来改变R1两端的电压。
（3）在研究电流与电阻的关系实验时，当用10Ω的电阻连接在电路AB间测得电压为2V后，断开开关，用20Ω的电阻替换AB间的R1，然后闭合开关，应将滑片向______（选填“a”/“b”）端移动，直到看到______时，才能读出所需电流表的示数。
21.有些汽车前挡风玻璃上的刮水器能够随着雨量的大小，刮水的速度会相应地发生变化，雨停后，刮水器自动停止工作，小华查阅了相关资料后，自制了如图（甲）所示的雨水检测金属网（以下简称检测网）并设计了如图（乙）所示的模拟电路进行探究。
（1）小华按照设计的电路图连接电路，检测网未放入水中，电流表无示数，再将检测网放入雨水中，电流表有示数，表明雨水是______（选填“导体”或“绝缘体”）。小华通过观察电路中______的变化来判断电动机转速的变化，从而反映出刮水器刮水速度的变化。
（2）将检测网竖立并缓慢浸入雨水中进行实验，分析数据可知，金属网浸入雨水中的深度越深，电流表的示数越大。这说明a、b间接入电路的电阻在______（选填“变大”或“变小”），我们知道，影响导体电阻的大小的因素有：导体的______、长度和和橫截面积，由此可知：a、b间接入电路的电阻变化是由导体的______变化引起的。
（3）小华设计的电路在无雨水时，电动机不能转动，可是这样无法实现无雨时的车窗清洗，若要解决此问题，可在图乙电路中加装一个开关，请说明连接方法：______。
五、计算题：本大题共2小题，共16分。
22.如图甲是近年重新兴起的传统文化活动“围炉煮茶”，烧炭加热茶水过程中的温度—时间关系如图乙所示，已知壶内水的质量为2kg,水的比热容为4.2×103J/（kg•℃），炭的热值为3.36×107J/kg。求：

（1）在1个标准大气压下将壶内的水煮沸，水吸收的热量；
（2）在加热40s时共消耗了10g炭，炭完全燃烧放出的热量；
（3）前40s过程用炭烧水的热效率。
23.如图所示，当开关S、S1都闭合时，电流表的示数为1A，电压表的示数为3V；当开关S闭合、S1断开时，电流表的示数变为0.4A。求：
（1）当开关S、S1都闭合时，L2两端的电压；
（2）电源电压；
（3）通过L1的电流大小。
1.【答案】B
2.【答案】C
3.【答案】B
4.【答案】A
5.【答案】A
6.【答案】B
7.【答案】C
8.【答案】B
A
B

9.【答案】扩散
内
引力

10.【答案】1.5
1.5×10-3
并联

11.【答案】大
不变
2.8×107

12.【答案】排斥
A到B
绝缘体

13.【答案】串
S1、S2闭合，S3断开
短路

14.【答案】B、C
长度
暗

15.【答案】2.4
电流表正、负接线柱接反了
吸引轻小物体
加热时间
控制变量
a

16.【答案】解：（1）电流从正极出发，经开关、灯泡、电流表回负极，用导线将电源、开关、小灯泡和电流表顺次连接起来，如图所示：
；
（2）由电路图可知，电压表测灯L两端的电压，由于电源是两节干电池，所以电压表选择0～3V量程，滑动变阻器按一上一下的原则串联在电路中，从电源正极出发，依次串联开关S、滑动变阻器、灯泡L、电流表，回到电源负极，如下图所示：

（3）根据题意知，S1闭合，灯L发光；灯光照亮人脸完成人脸识别时S2闭合，即S1、S2同时闭合，电动机M才工作，这说明灯泡与电动机是并联的，开关S1在干路中控制整个电路，S2与电动机M串联在一条支路中，如图所示：

17.【答案】在连接电路时没有断开开关 L2 断开开关 a 各支路电流之和 相等 电压
18.【答案】调零 不同;规格相同的小灯泡或实验次数太少，容易使结论具有偶然性 错误;电压表正负接线接反了 UAC=UAB+UBC;寻找普遍规律
19.【答案】温度 分子热运动 增大 升高 分子间存在引力 同种电荷互相排斥
20.【答案】定值电阻;小灯泡电阻会受温度影响;多次测量 移动变阻器的滑片 b;电压表的示数为2Ⅴ
21.【答案】（1）导体；电流表示数；（2）变小；材料；横截面积；（3）a、b间接入开关（开关与金属网并联）。
22.【答案】解：（1）水吸收的热量
；
（2）加热40s时，水吸收的热量为
，
10g炭完全燃烧放出的热量
；
（3）前40s过程用炭烧水的热效率
。
答：（1）在1个标准大气压下将壶内的水煮沸，水吸收的热量是6.3×105J；
（2）在加热40s时共消耗了10g炭，炭完全燃烧放出的热量是3.36×105J；
（3）前40s过程用炭烧水的热效率是25%。
23.【答案】解：（1）由图可知，开关S、S1都闭合时，L1与L2并联，电流表测干路电流，电压表测量灯L2两端的电压，已知电压表的示数为3V，即L2两端的电压为U2=3V；
（2）因并联电路各支路两端的电压相等，等于电源电压，所以电源电压为U=U2=3V；
（3）开关S闭合，开关S1断开时，电路为L2的简单电路，电流表测通过L2的电流，
此时电流表的示数变为0.4A，即通过L2的电流为I2=0.4A，
当开关S、S1都闭合时，电流表测干路电流，电流表的示数为1A，即I=1A，
由于并联电路各支路互不影响，所以通过L2的电流不变，仍为0.4A，
又因为并联电路中干路电流等于各支路电流之和，
所以通过L1的电流：I1=I-I2=1A-0.4A=0.6A。
答：（1）当开关S、S1都闭合时，L2两端的电压为3V；
（2）电源电压为3V；
（3）通过L1的电流为0.6A。 干路电流/A
L1所在的支路电流/A
L2所在的支路电流/A
0.5
0.3
0.2
实验次数
UAB/V
UBC/V
UAC/V
1
1.3
1.5
2.8
2
1.2
1.6
2.8
3
1.1
1.7
2.8
