2025-2026学年天津市益中学校高二（上）期中物理试卷（含答案）

这是一份2025-2026学年天津市益中学校高二（上）期中物理试卷（含答案），共7页。试卷主要包含了单选题，多选题，实验题，计算题等内容，欢迎下载使用。
1.水平地面上放条形磁铁，磁铁N极上方吊着导线与磁铁垂直，导线中通入向纸内的电流(如图所示)。则下列结论正确的是( )
A. 弹簧的弹力变小
B. 地面受到磁铁的压力不受影响
C. 地面受到磁铁的压力变小
D. 条形磁铁受到桌面的摩擦力向左
2.如图所示的U−I图像中，直线a表示某电源路端电压与电流的关系图线，图线b为电阻R的U−I图线，用该电源直接与电阻R连接成闭合电路，以下说法正确的是( )
A. 此状态下R的阻值为2Ω
B. 该电源电动势为4V，内阻为1Ω
C. 此状态下R的功率为6W
D. 此状态下电源的总功率为10W
3.如图所示，电源电动势E=12V，内阻r=1Ω，电灯电阻R1=12Ω保持不变，定值电阻R=2Ω。开关闭合后，电动机恰好以额定功率正常工作，已知电动机的额定电压U0=6V，电动机线圈的电阻RM=0.5Ω，下列说法正确的是( )
A. 通过电动机的电流为1.5AB. 电动机的输入功率为72W
C. 电源的输出功率为12WD. 电源的效率约为75%
4.如图所示，竖直放置的光滑绝缘斜面处于方向垂直竖直平面(纸面)向里、磁感应强度大小为B的匀强磁场中，一带电荷量为q(q>0)的滑块自a点由静止沿斜面滑下，下降高度为h时到达b点，滑块恰好对斜面无压力。关于滑块自a点运动到b点的过程，下列说法正确的是( )(重力加速度为g)
A. 滑块在a点受重力、支持力和洛伦兹力作用
B. 滑块在b点受到的洛伦兹力大小为qB 2gh
C. 洛伦兹力做正功
D. 滑块的机械能增大

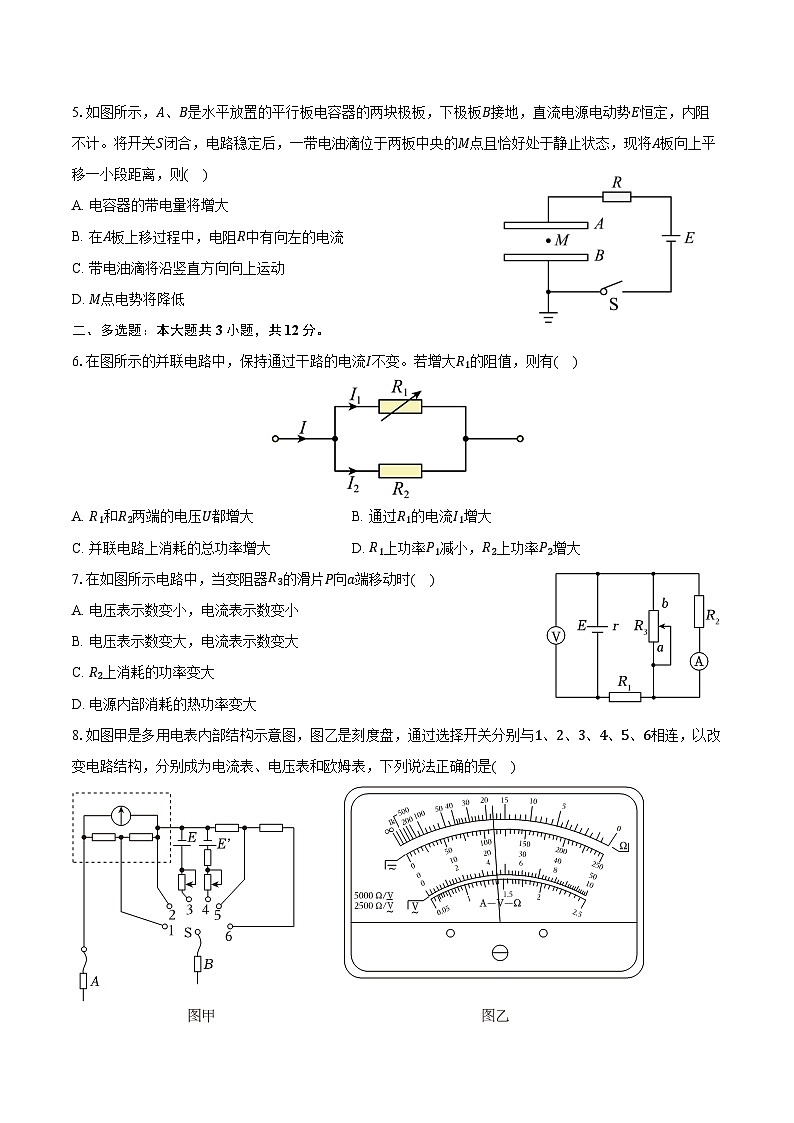

5.如图所示，A、B是水平放置的平行板电容器的两块极板，下极板B接地，直流电源电动势E恒定，内阻不计。将开关S闭合，电路稳定后，一带电油滴位于两板中央的M点且恰好处于静止状态，现将A板向上平移一小段距离，则( )
A. 电容器的带电量将增大
B. 在A板上移过程中，电阻R中有向左的电流
C. 带电油滴将沿竖直方向向上运动
D. M点电势将降低
二、多选题：本大题共3小题，共12分。
6.在图所示的并联电路中，保持通过干路的电流I不变。若增大R1的阻值，则有( )
A. R1和R2两端的电压U都增大B. 通过R1的电流I1增大
C. 并联电路上消耗的总功率增大D. R1上功率P1减小，R2上功率P2增大
7.在如图所示电路中，当变阻器R3的滑片P向a端移动时( )
A. 电压表示数变小，电流表示数变小
B. 电压表示数变大，电流表示数变大
C. R2上消耗的功率变大
D. 电源内部消耗的热功率变大
8.如图甲是多用电表内部结构示意图，图乙是刻度盘，通过选择开关分别与1、2、3、4、5、6相连，以改变电路结构，分别成为电流表、电压表和欧姆表，下列说法正确的是( )

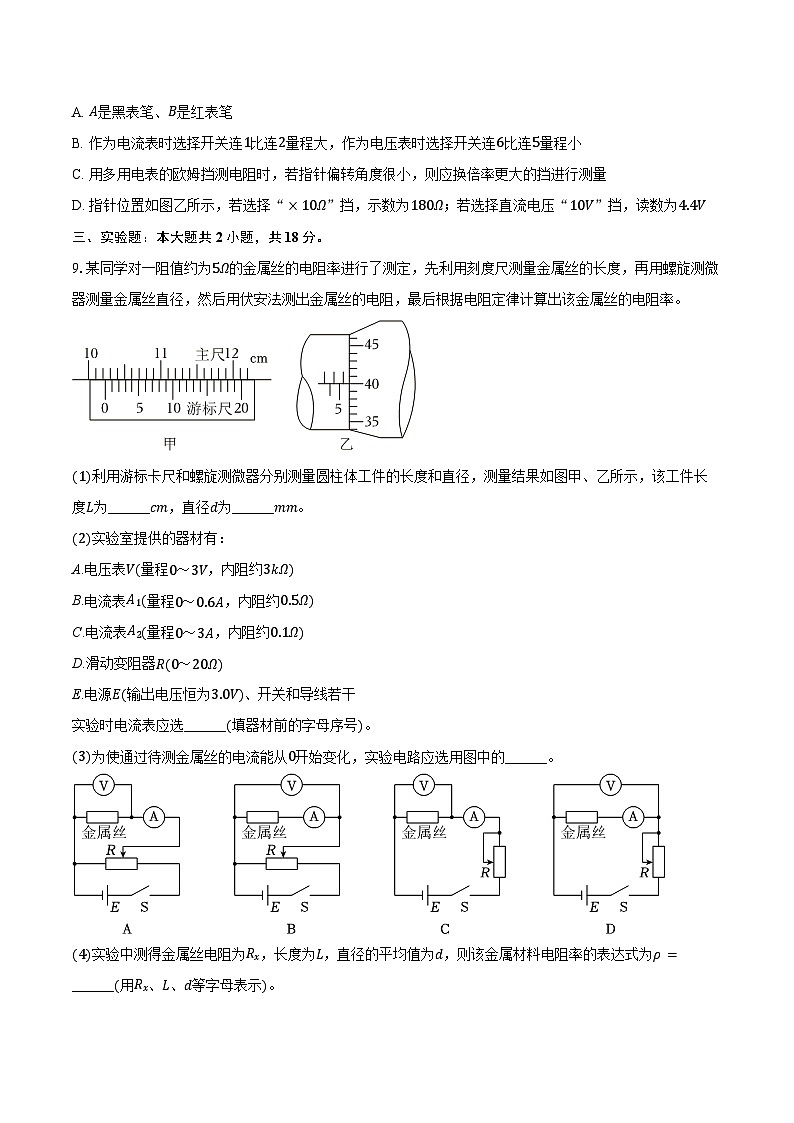

A. A是黑表笔、B是红表笔
B. 作为电流表时选择开关连1比连2量程大，作为电压表时选择开关连6比连5量程小
C. 用多用电表的欧姆挡测电阻时，若指针偏转角度很小，则应换倍率更大的挡进行测量
D. 指针位置如图乙所示，若选择“×10Ω”挡，示数为180Ω；若选择直流电压“10V”挡，读数为4.4V
三、实验题：本大题共2小题，共18分。
9.某同学对一阻值约为5Ω的金属丝的电阻率进行了测定，先利用刻度尺测量金属丝的长度，再用螺旋测微器测量金属丝直径，然后用伏安法测出金属丝的电阻，最后根据电阻定律计算出该金属丝的电阻率。
(1)利用游标卡尺和螺旋测微器分别测量圆柱体工件的长度和直径，测量结果如图甲、乙所示，该工件长度L为______cm，直径d为______mm。
(2)实验室提供的器材有：
A.电压表V(量程0～3V，内阻约3kΩ)
B.电流表A1(量程0～0.6A，内阻约0.5Ω)
C.电流表A2(量程0～3A，内阻约0.1Ω)
D.滑动变阻器R(0～20Ω)
E.电源E(输出电压恒为3.0V)、开关和导线若干
实验时电流表应选______(填器材前的字母序号)。
(3)为使通过待测金属丝的电流能从0开始变化，实验电路应选用图中的______。
(4)实验中测得金属丝电阻为Rx，长度为L，直径的平均值为d，则该金属材料电阻率的表达式为ρ=______(用Rx、L、d等字母表示)。
(5)若已知电压表的读数为U，内阻为RV，电流表的读数为I，内阻为RA，根据第(3)问中所选电路，写出Rx真实值的计算表达式：______(用本题中所给物理量表示)。
10.实验小组同学利用电流表和电压表测定由一节干电池的电动势和内阻，实验电路如图甲所示。
现有开关和导线若干，以及如下器材：
A.电流表A：量程0～0.6A，内阻约为0.125Ω
B.电压表V：量程0～3V，内阻约为3kΩ
C.滑动变阻器0～50Ω
D.滑动变阻器0～500Ω
(1)为了操作方便，尽量减小实验误差，滑动变阻器应选用______(填器材前的字母)。
(2)根据所画图线可得出干电池的电动势E= ______V，内电阻r= ______Ω(结果均保留到小数点后两位)。
(3)用该电路测得的电源电动势______真实值。(填大于、等于或小于)
四、计算题：本大题共3小题，共30分。
11.如图所示，两平行金属导轨间的距离L=0.25m，金属导轨所在的平面与水平面的夹角θ=30°，金属导轨的一端接有电动势E=12V、内阻r=0.50Ω的直流电源。现把一个质量m=0.2kg的导体棒ab放在金属导轨上，它与导轨间的动摩擦因数μ= 36，整个装置放在磁感应强度大小B=0.8T、垂直导轨平面向上的匀强磁场中，导体棒静止。导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R=3.5Ω，金属导轨电阻不计，最大静摩擦力等于滑动摩擦力，取重力加速度大小g=10m/s2。求：
(1)导体棒两端的电压；
(2)导体棒受到的安培力及摩擦力的大小和方向；
(3)若磁感应强度的方向不变而大小可以变化，要使导体棒能静止，求磁感应强度大小B的取值范围。
12.如图所示，M和N为平行金属板，质量为m，电荷量为q的带电粒子从M由静止开始被两板间的电场加速后，从N上的小孔穿出，以速度v由C点射入圆形匀强磁场区域，经D点穿出磁场，CD为圆形区域的直径。已知磁场的磁感应强度大小为B、方向垂直于纸面向外，粒子速度方向与磁场方向垂直，重力略不计。
(1)判断粒子的电性，并求M、N间的电压U；
(2)求粒子在磁场中做圆周运动的轨道半径r；
(3)若粒子的轨道半径与磁场区域的直径相等，求粒子在磁场中运动的时间t。
13.如图所示，在平面直角坐标系xOy的第一象限内存在沿y轴负方向的匀强电场，在第三、四象限内存在垂直于坐标平面向外的匀强磁场。从y轴上坐标为(0, 3L)的P点沿x轴正方向，以初速度v0射出一个质量为m、电荷量为q的带正的电粒子，粒子经电场偏转后从坐标为(2L,0)的Q点第一次经过x轴进入磁场，经过磁场一次偏转后恰好能再次回到P点。不计粒子的重力，求：
(1)粒子第一次进入磁场时的速度大小；
(2)粒子从磁场边界射出点的位置坐标；
(3)粒子从P点出发到再次回到P点所用的时间t。
参考答案
1.C
2.A
3.A
4.B
5.D
6.AC
7.BC
8.CD
；5.900； B； A； πd24LRx； URvIRv−U
10.C； 1.50；1.00； 小于
11.(1)导体棒两端的电压10.5V (2)导体棒受到的安培力为0.6N，方向沿斜面向上，摩擦力的大小为0.4N，方向沿斜面向上 (3)磁感应强度的B的范围为23T≤B≤2T
12.解：(1)带电粒子在磁场中运动，根据左手定则可知粒子带正电，粒子在电场中运动由动能定理可知qU=12mv2，解得U=mv22q；
(2)粒子在磁场中做匀速圆周运动，所受洛伦兹力提供向心力，有qvB=mv2r，解得r=mvqB；
(3)设粒子运动轨道圆弧对应的圆心角为θ，如图

依题意粒子的轨道半径与磁场区域的直径相等，由几何关系，得θ=π3
设粒子在磁场中做匀速圆周运动的周期为T，有T=2πrv
带电粒子在磁场中运动的时间t=θ2π⋅T
联立解得：t=πm3qB
答：(1)粒子带正电，M、N间的电压U为mv22q；
(2)粒子在磁场中做圆周运动的轨道半径r为mvqB；
(3)若粒子的轨道半径与磁场区域的直径相等，则粒子在磁场中运动的时间t为πm3qB。
13.(1)粒子第一次进入磁场时的速度大小为2v0 (2)粒子从磁场边界射出点的位置坐标为(−L,0) (3)粒子从P点出发到再次回到P点所用的时间t为(9+2 3π)L3v0
