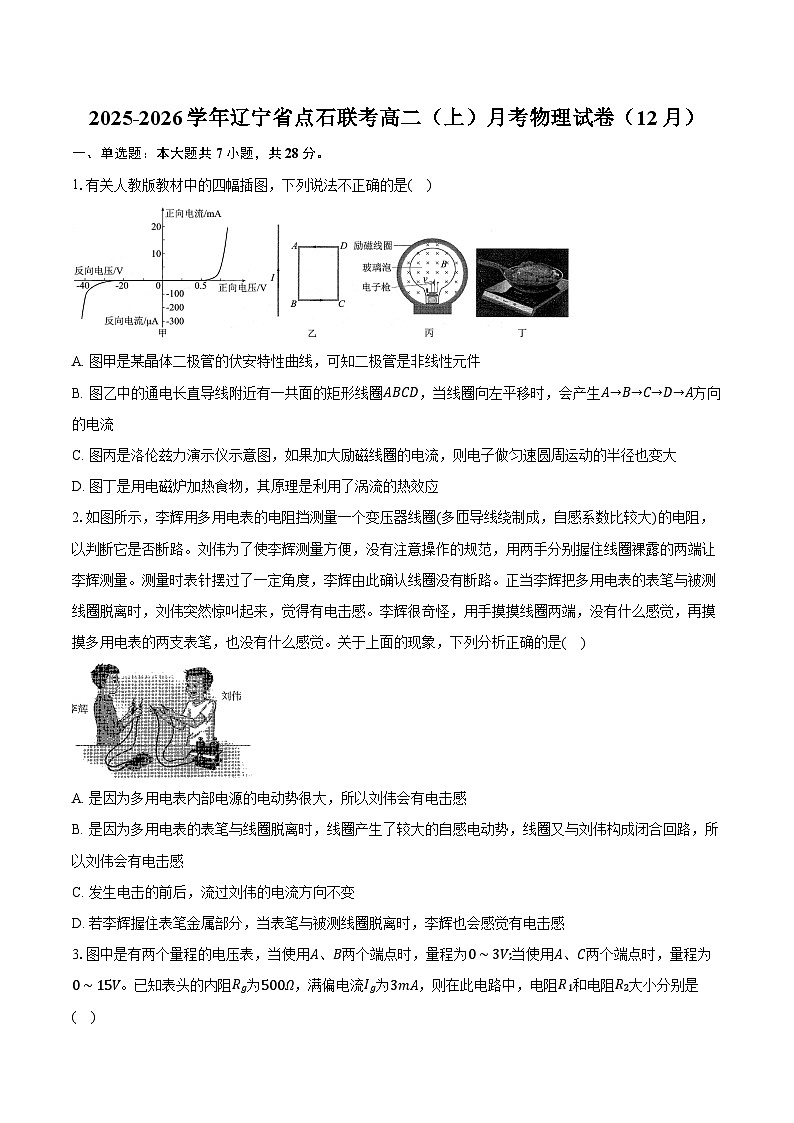

1.有关人教版教材中的四幅插图，下列说法不正确的是( )
A. 图甲是某晶体二极管的伏安特性曲线，可知二极管是非线性元件
B. 图乙中的通电长直导线附近有一共面的矩形线圈ABCD，当线圈向左平移时，会产生A→B→C→D→A方向的电流
C. 图丙是洛伦兹力演示仪示意图，如果加大励磁线圈的电流，则电子做匀速圆周运动的半径也变大
D. 图丁是用电磁炉加热食物，其原理是利用了涡流的热效应
2.如图所示，李辉用多用电表的电阻挡测量一个变压器线圈(多匝导线绕制成，自感系数比较大)的电阻，以判断它是否断路。刘伟为了使李辉测量方便，没有注意操作的规范，用两手分别握住线圈裸露的两端让李辉测量。测量时表针摆过了一定角度，李辉由此确认线圈没有断路。正当李辉把多用电表的表笔与被测线圈脱离时，刘伟突然惊叫起来，觉得有电击感。李辉很奇怪，用手摸摸线圈两端，没有什么感觉，再摸摸多用电表的两支表笔，也没有什么感觉。关于上面的现象，下列分析正确的是( )
A. 是因为多用电表内部电源的电动势很大，所以刘伟会有电击感
B. 是因为多用电表的表笔与线圈脱离时，线圈产生了较大的自感电动势，线圈又与刘伟构成闭合回路，所以刘伟会有电击感
C. 发生电击的前后，流过刘伟的电流方向不变
D. 若李辉握住表笔金属部分，当表笔与被测线圈脱离时，李辉也会感觉有电击感

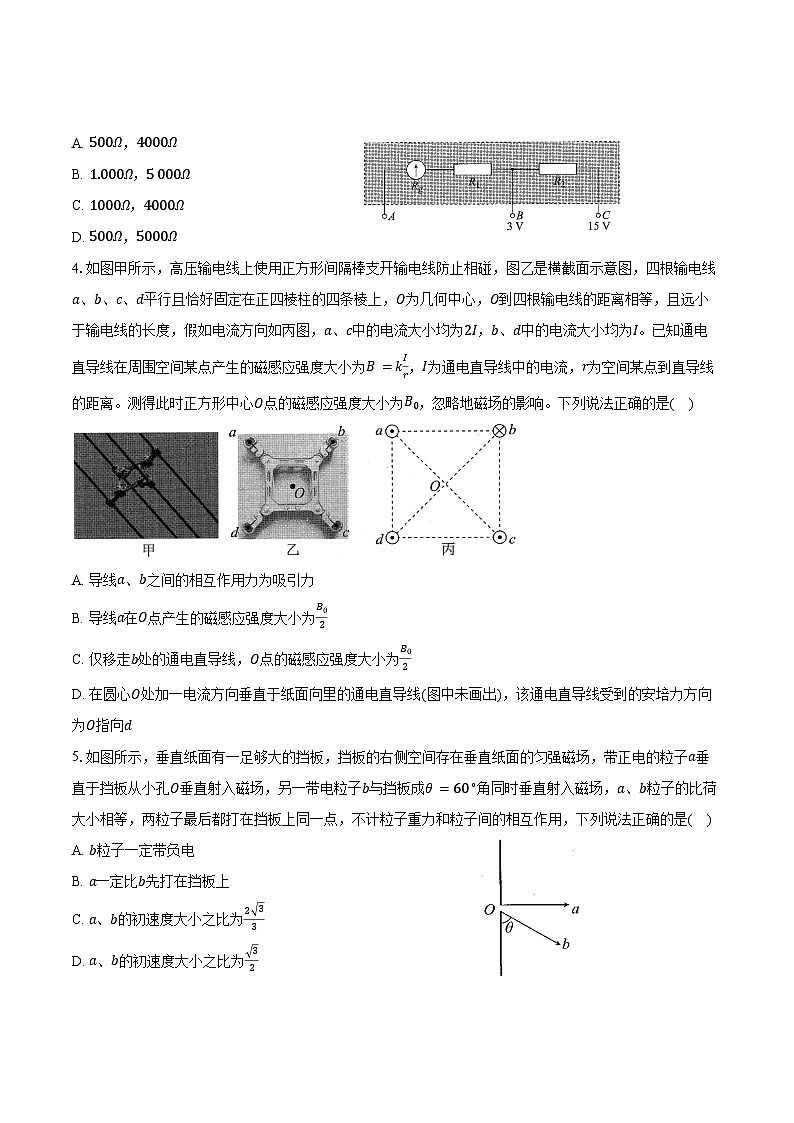

3.图中是有两个量程的电压表，当使用A、B两个端点时，量程为0∼3V;当使用A、C两个端点时，量程为0∼15V。已知表头的内阻Rg为500Ω，满偏电流Ig为3mA，则在此电路中，电阻R1和电阻R2大小分别是( )
A. 500Ω，4000Ω
B. 1.000Ω，5 000Ω
C. 1000Ω，4000Ω
D. 500Ω，5000Ω
4.如图甲所示，高压输电线上使用正方形间隔棒支开输电线防止相碰，图乙是横截面示意图，四根输电线a、b、c、d平行且恰好固定在正四棱柱的四条棱上，O为几何中心，O到四根输电线的距离相等，且远小于输电线的长度，假如电流方向如丙图，a、c中的电流大小均为2I，b、d中的电流大小均为I。已知通电直导线在周围空间某点产生的磁感应强度大小为B=kIr，I为通电直导线中的电流，r为空间某点到直导线的距离。测得此时正方形中心O点的磁感应强度大小为B0，忽略地磁场的影响。下列说法正确的是( )
A. 导线a、b之间的相互作用力为吸引力
B. 导线a在O点产生的磁感应强度大小为B02
C. 仅移走b处的通电直导线，O点的磁感应强度大小为B02
D. 在圆心O处加一电流方向垂直于纸面向里的通电直导线(图中未画出)，该通电直导线受到的安培力方向为O指向d
5.如图所示，垂直纸面有一足够大的挡板，挡板的右侧空间存在垂直纸面的匀强磁场，带正电的粒子a垂直于挡板从小孔O垂直射入磁场，另一带电粒子b与挡板成θ=60∘角同时垂直射入磁场，a、b粒子的比荷大小相等，两粒子最后都打在挡板上同一点，不计粒子重力和粒子间的相互作用，下列说法正确的是( )
A. b粒子一定带负电
B. a一定比b先打在挡板上
C. a、b的初速度大小之比为2 33
D. a、b的初速度大小之比为 32

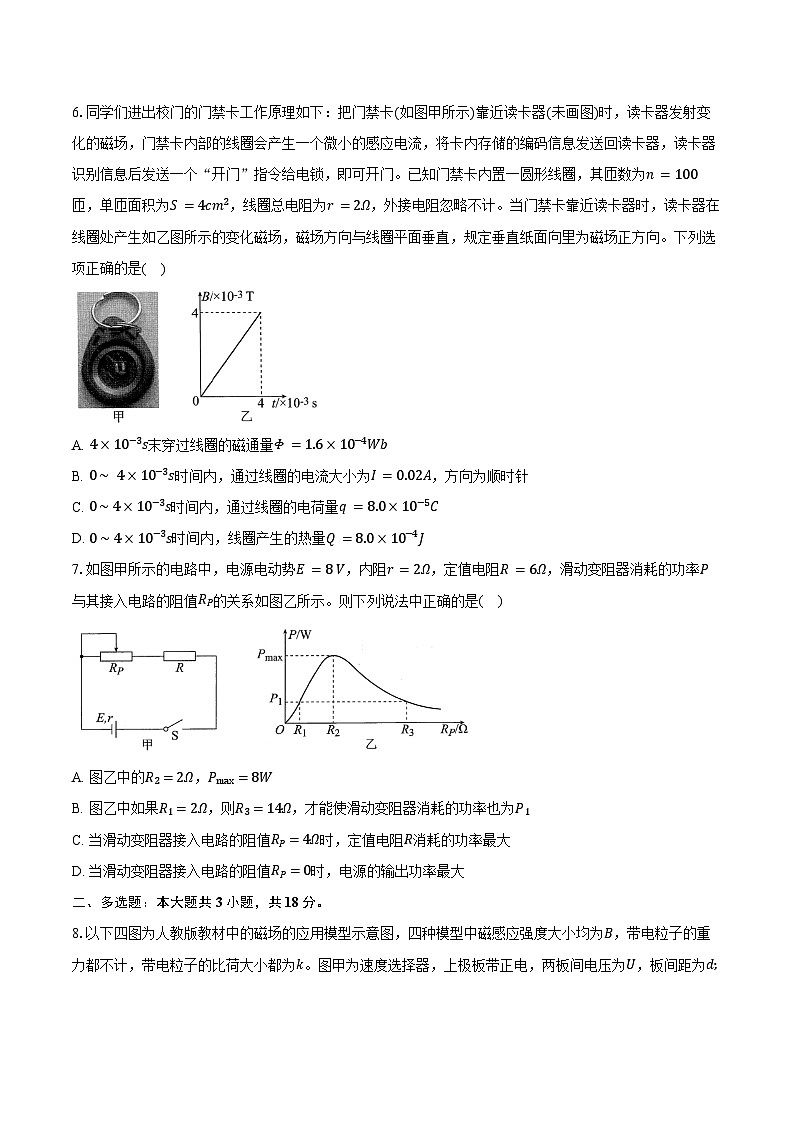

6.同学们进出校门的门禁卡工作原理如下：把门禁卡(如图甲所示)靠近读卡器(未画图)时，读卡器发射变化的磁场，门禁卡内部的线圈会产生一个微小的感应电流，将卡内存储的编码信息发送回读卡器，读卡器识别信息后发送一个“开门”指令给电锁，即可开门。已知门禁卡内置一圆形线圈，其匝数为n=100匝，单匝面积为S=4cm2，线圈总电阻为r=2Ω，外接电阻忽略不计。当门禁卡靠近读卡器时，读卡器在线圈处产生如乙图所示的变化磁场，磁场方向与线圈平面垂直，规定垂直纸面向里为磁场正方向。下列选项正确的是( )
A. 4×10−3s末穿过线圈的磁通量Φ=1.6×10−4Wb
B. 0∼ 4×10−3s时间内，通过线圈的电流大小为I=0.02A，方向为顺时针
C. 0∼4×10−3s时间内，通过线圈的电荷量q=8.0×10−5C
D. 0∼4×10−3s时间内，线圈产生的热量Q=8.0×10−4J
7.如图甲所示的电路中，电源电动势E=8 V，内阻r=2Ω，定值电阻R=6Ω，滑动变阻器消耗的功率P与其接入电路的阻值RP的关系如图乙所示。则下列说法中正确的是( )
A. 图乙中的R2=2Ω，Pmax=8W
B. 图乙中如果R1=2Ω，则R3=14Ω，才能使滑动变阻器消耗的功率也为P1
C. 当滑动变阻器接入电路的阻值RP=4Ω时，定值电阻R消耗的功率最大
D. 当滑动变阻器接入电路的阻值RP=0时，电源的输出功率最大
二、多选题：本大题共3小题，共18分。
8.以下四图为人教版教材中的磁场的应用模型示意图，四种模型中磁感应强度大小均为B，带电粒子的重力都不计，带电粒子的比荷大小都为k。图甲为速度选择器，上极板带正电，两板间电压为U，板间距为d;图乙为磁流体发电机，板间距离为d，等离子体进入两板间的速率为v;图丙为质谱仪，加速电压为U;图丁为回旋加速器，两D形盒间的狭缝中有交变电场;则下列说法正确的是( )
A. 甲图中负电荷做匀速直线运动的速度大小为UBd
B. 乙图中稳定后两极板间的电压为Bdv，且A板为电源的正极板
C. 丙图中粒子(无初速度)被电场加速和磁场偏转后打在照相底片上，测出圆周的直径d进而可以算出粒子的比荷k=8UB2d2
D. 丁图中要求交变电场的周期等于T=πBk
9.如图所示，半径为L的导电圆环内等分为a、b、c、d四个区域，每个区域内都有垂直环面的匀强磁场，磁感应强度大小均为B，方向如图。长度为L、电阻为R的导体棒OP以角速度ω绕O点逆时针匀速转动，开始计时OP经过图示位置。OP通过圆环和导线与导通电阻为R的二极管相连，忽略其他电阻，规定电流M到N为正方向，则下列图像正确的是( )
A. B.
C. D.
10.如图所示，足够长的两光滑导轨与水平面成θ角平行放置，间距为d，磁感应强度大小为B的匀强磁场垂直导轨平面斜向上。接在两导轨间的电阻阻值为R、电容器的电容为C，一根长也为d、质量为m的导体棒搁置在两导轨上。现导体棒由静止释放，不计空气阻力和导轨及导体棒的电阻，也不考虑电磁辐射。下列选项正确的是( )
A. 仅仅接通S1，导体棒将做变加速直线运动，最后做匀速直线运动，最大速度为vmax=mgRsinθB2d2
B. 仅仅接通S1，导体棒下滑x达到速度v，则下滑时间为t=2xv
C. 仅仅接通S2，导体棒将做匀加速直线运动，加速度大小a=mgsinθm+CB2d2
D. 仅仅接通S2，导体棒下滑t秒时电容器的带电量为Q=CBdmgsinθm+CB2d2t(假设此时电容器没有被击穿)
三、实验题：本大题共2小题，共16分。
11.某同学要测量一新材料制成的均匀圆柱体的电阻率，主要步骤如下：
(1)用螺旋测微器测量其直径如图甲，由图可知其直径D为 mm;
(2)用游标为20分度的游标卡尺测量其长度如图乙，由图可知其长度L为 mm;
(3)选择多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图丙，则该圆柱体的阻值R为 Ω;
(4)为更准确测得电阻率，该同学改采用伏安法测定圆柱体的电阻，实验时电压表的示数为U，电流表的示数为I，用实验测量的物理量L、D、U、I表示电阻率，则表达式为ρ= 。
12.某同学要测量一节干电池的电动势和内阻。他根据老师提供的以下器材，画出了如图甲所示的原理图。
①电压表V(量程3V，内阻RV约为10kΩ)
②电流表G(量程3mA，内阻RG=100Ω)
③电流表A(量程3A，内阻约为0.5Ω)
④滑动变阻器R1(0∼ 20Ω,2 A)
⑤定值电阻R3
⑥开关S和导线若干
(1)该同学发现电流表A的量程太大不适用，于是他将电流表G与定值电阻R3并联，进行了电表的改装，要求改装后的电流表量程是0.6A，则R3= Ω(保留两位有效数字)。
(2)该同学利用上述实验原理图测得数据，以电流表G的读数为横坐标，以电压表V的读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电池的电动势E= V，内阻r= Ω(结果均保留两位有效数字)。
(3)理论上利用该电路测量电池内阻结果与电池实际内阻相比 (选填“偏大”“偏小”或“相等”)。
四、计算题：本大题共3小题，共38分。
13.如图所示，两平行金属导轨间的距离L=0.4m，导轨与水平面的夹角θ=37∘，在导轨所在区域内分布垂直于导轨平面向上的匀强磁场，磁感应强度大小B=5.0T，导轨的一端接有电动势E=10 V、内阻r=1.0Ω的直流电源，一根与导轨接触良好、质量为m=0.4kg的导体棒ab垂直放在导轨上，ab棒恰好静止。ab棒与导轨接触的两点间的电阻R0=4.0Ω，不计导轨的电阻，g取10m/s2，sin37∘=0.6，cs37∘=0.8，最大静摩擦力等于滑动摩擦力，求：
(1)ab棒与导轨间的动摩擦因数μ;
(2)若仅仅把磁场方向反向，其他条件都不变，则导体棒开始运动时的加速度多大?
14.如图所示，在直角坐标系xOy的第一象限内有沿y轴正方向的匀强电场，在第四象限内有垂直于纸面向里的匀强磁场。一质量为m、电荷量为q的带负电的粒子从原点O以大小为v0的速度沿x轴正方向射入磁场中，通过磁场后到达y轴上的P(0,−43L)点，不计粒子所受的重力。
(1)求匀强磁场的磁感应强度B;
(2)将该粒子改在y轴上的Q(0,L)点同样以速度v0平行于x轴正方向射入电场中，从x轴上的M点(2 3L3,0)(图中未画出)进入磁场，求电场强度的大小;
(3)在第(2)问情景下，粒子最后从y轴上N点(图中未画出)离开磁场，求粒子在磁场中运动的时间。
15.如图所示，两根足够长的平行光滑金属导轨MN、PQ固定在水平面上，导轨间距为L= 1 m，垂直导轨平面向下的匀强磁场其磁感应强度大小为B=2T。两根长度都为1m的由同种材料制成的金属棒a、b垂直导轨放置，质量分别为ma=3kg，mb=1kg，金属棒a的电阻为Ra=2Ω。初始时刻两金属棒相距足够远，现给两金属棒方向相反、大小分别为va=6m/s，vb=2m/s的水平初速度，两金属棒运动过程中始终与导轨垂直且接触良好，不计导轨电阻。求：
(1)金属棒b加速度的最大值;
(2)整个运动过程中金属棒b上产生的焦耳热和通过金属棒a的电荷量;
(3)如果初始时刻金属棒a、b相距x0=6.0m，经过一段时间后两棒发生弹性碰撞，求碰撞结束时金属棒a、b速度大小。(碰撞过程时间极短，可认为没有电荷转移)
参考答案
1.C
2.B
3.A
4.C
5.D
6.C
7.D
8.AC
9.AD
10.ACD
11.(1)0.680
(2)100.50
(3)140
(4)πUD24IL
12.(1)0.50
(2)1.5 1.0
(3)偏小
13.解：(1)由闭合电路欧姆定律得I =ER0+r=2A
安培力大小F安=BIL=4N
对导体棒，沿斜面有F安=mgsin37∘+f
垂直斜面有FN=mgcs37∘
又f=μFN
解得μ=0.5
(2)对导体棒，沿斜面有F安+mgsin37∘−f= ma
解得a=12m/s2

14.解;(1)粒子从O点进入磁场到P点，有qv0B=mv02r
由几何关系有43L=2r
解得B=3mv02qL
(2)粒子在电场中有x=v0t1=2 3L3
y=12at12
又qE=ma
解得E=3mv022qL
(3)粒子离开电场时的速度大小v= v02+(at1)2=2v0，速度方向与x轴正方向的夹角θ满足
csθ=v0v=12，即θ=60∘
粒子进入磁场运动有qvB=mv2R
解得R=43L
因为Rsinθ=2 33L=x
故轨迹的圆心A在y轴上，如图所示
粒子在磁场中运动的圆心角为α=180∘−θ=120∘
粒子在磁场中运动的周期为T=2πRv
运动时间为t2=α360∘T=4πL9v0

15.解：(1)由m=ρLS可知Sa=3Sb
又由R=ρLS可知Rb=3Ra=6Ω
初始时刻金属棒b有最大加速度
由BIL=mbab
I=ERa+Rb
E=BLva+BLvb
解得ab=B2L2(va+vb)mb(Ra+Rb)=4m/s2
(2)两金属棒最后达共同速度时金属棒b产生了最大焦耳热，通过金属棒a的电量也最大
由动量守恒定律有mava−mbvb=(ma+mb)v共
由能量守恒定律有12mava2+12mbvb2=12(ma+mb)v共2+Q
解得v共=4m/s，Q=24J
金属棒b产生的最大焦耳热Qb=QRa+RbRb=18J
对金属棒a，由动量定理可得−BILt=mav共−mava
其中q=It
解得q=3C
(3)设两棒碰前速度分别为va′和vb′
由动量守恒定律有mava−mbvb=mava′+mbvb′
对金属棒a，由动量定理可得−∑BILΔt=mava′−mava
I=ERa+Rb
E=BL(va+vb)
而∑(va+vb)Δt=x0
整理得−∑B2L2x0Ra+Rb=mava′−mava
解得va′=5m/s，vb′=1m/s
设两棒碰后速度分别为va′′和vb′′，两棒发生弹性碰撞有
由动量守恒定律有mava′+mbvb′=mava′′+mbvb′′
由机械能守恒定律有12mava′2+12mbvb′2=12mava′′2+12mbvb′′2
解得va′′=3m/s，vb′′=7m/s
