2025-2026学年上海市建平西校九年级（上）期中物理试卷（含答案+解析）

这是一份2025-2026学年上海市建平西校九年级（上）期中物理试卷（含答案+解析），共17页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

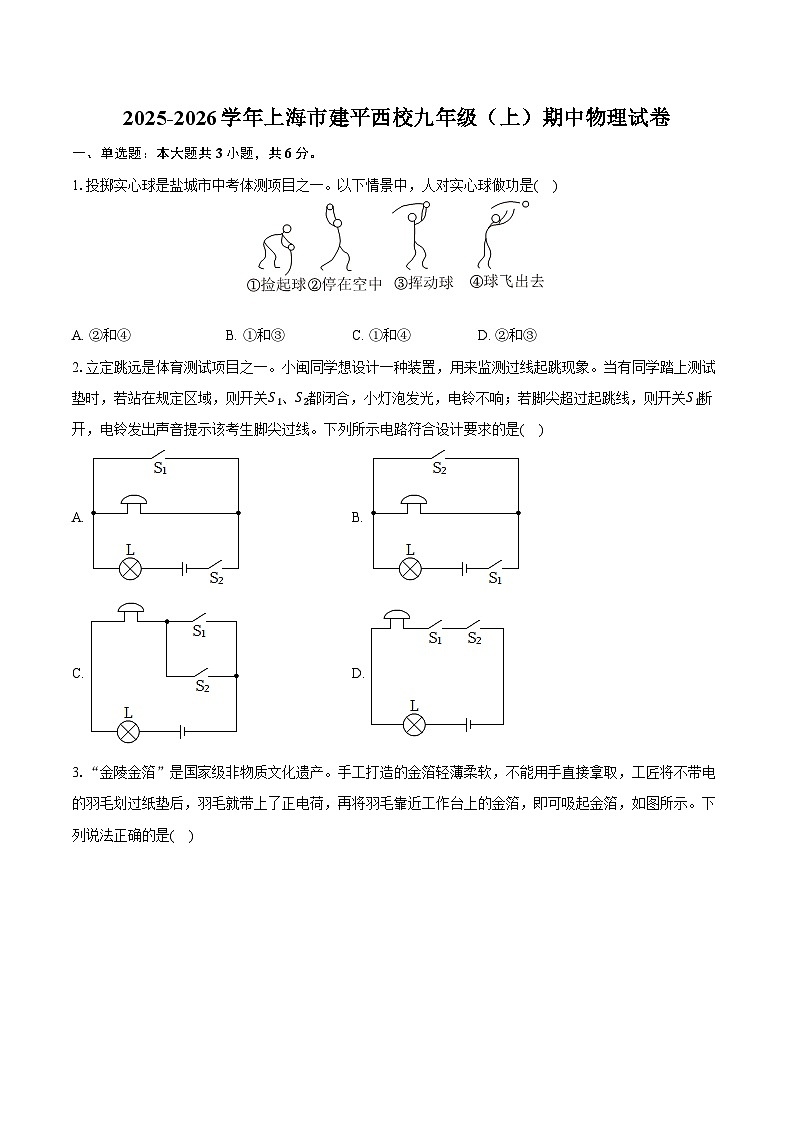

1.投掷实心球是盐城市中考体测项目之一。以下情景中，人对实心球做功是( )
A. ②和④B. ①和③C. ①和④D. ②和③
2.立定跳远是体育测试项目之一。小闽同学想设计一种装置，用来监测过线起跳现象。当有同学踏上测试垫时，若站在规定区域，则开关S1、S2都闭合，小灯泡发光，电铃不响；若脚尖超过起跳线，则开关S1断开，电铃发出声音提示该考生脚尖过线。下列所示电路符合设计要求的是( )
A. B.
C. D.

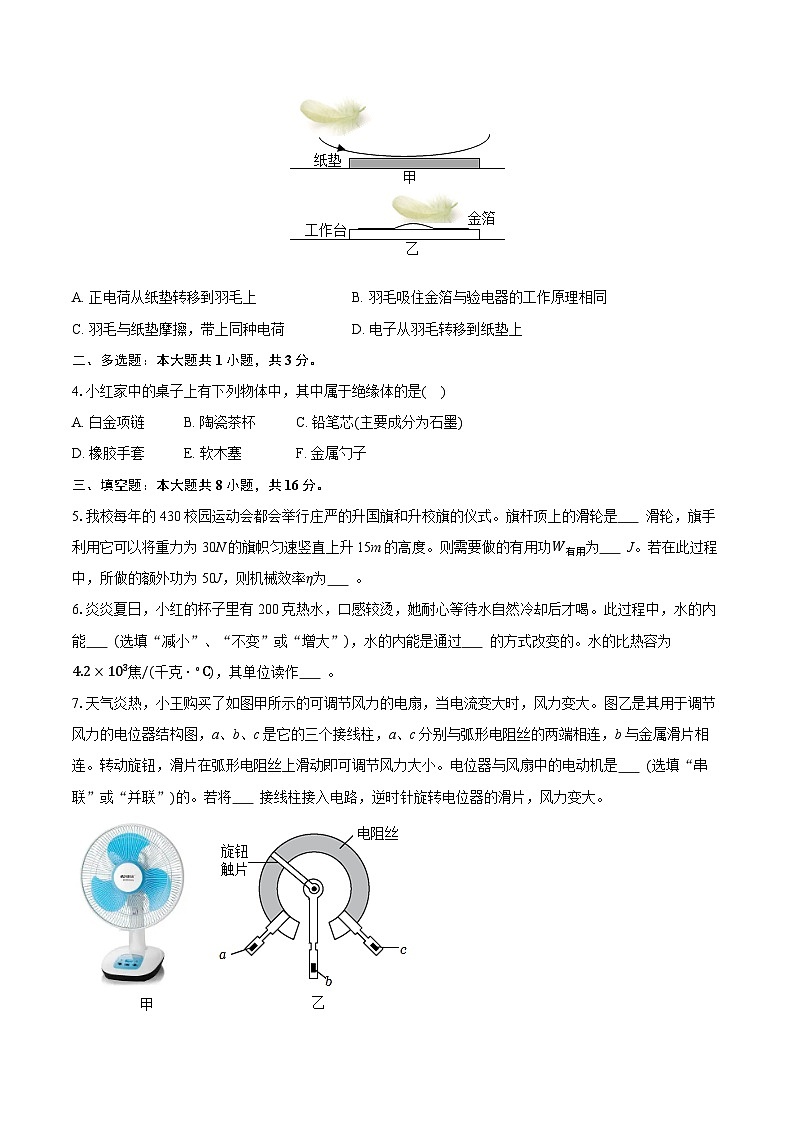

3.“金陵金箔”是国家级非物质文化遗产。手工打造的金箔轻薄柔软，不能用手直接拿取，工匠将不带电的羽毛划过纸垫后，羽毛就带上了正电荷，再将羽毛靠近工作台上的金箔，即可吸起金箔，如图所示。下列说法正确的是( )
A. 正电荷从纸垫转移到羽毛上B. 羽毛吸住金箔与验电器的工作原理相同
C. 羽毛与纸垫摩擦，带上同种电荷D. 电子从羽毛转移到纸垫上
二、多选题：本大题共1小题，共3分。
4.小红家中的桌子上有下列物体中，其中属于绝缘体的是( )
A. 白金项链B. 陶瓷茶杯C. 铅笔芯(主要成分为石墨)
D. 橡胶手套E. 软木塞F. 金属勺子
三、填空题：本大题共8小题，共16分。
5.我校每年的430校园运动会都会举行庄严的升国旗和升校旗的仪式。旗杆顶上的滑轮是 滑轮，旗手利用它可以将重力为30N的旗帜匀速竖直上升15m的高度。则需要做的有用功W有用为 J。若在此过程中，所做的额外功为50J，则机械效率η为 。
6.炎炎夏日，小红的杯子里有200克热水，口感较烫，她耐心等待水自然冷却后才喝。此过程中，水的内能 (选填“减小”、“不变”或“增大”)，水的内能是通过 的方式改变的。水的比热容为4.2×103焦/(千克⋅∘C)，其单位读作 。
7.天气炎热，小王购买了如图甲所示的可调节风力的电扇，当电流变大时，风力变大。图乙是其用于调节风力的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。转动旋钮，滑片在弧形电阻丝上滑动即可调节风力大小。电位器与风扇中的电动机是 (选填“串联”或“并联”)的。若将 接线柱接入电路，逆时针旋转电位器的滑片，风力变大。

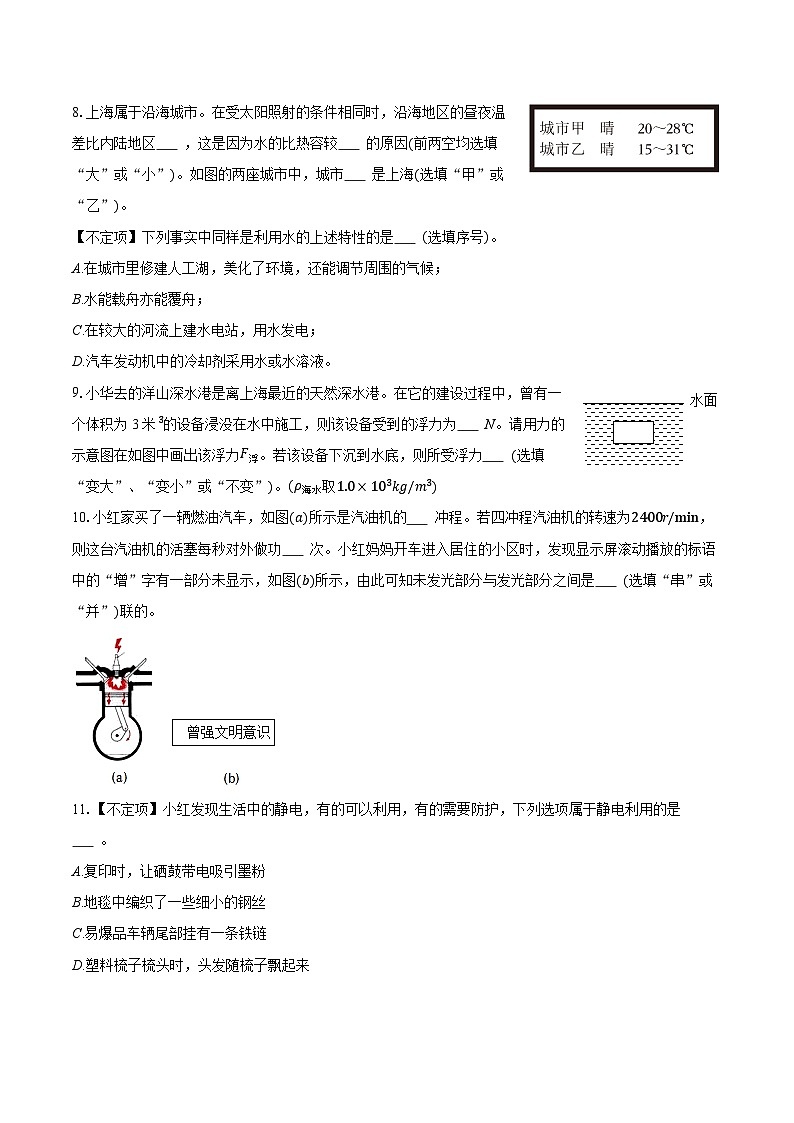

8.上海属于沿海城市。在受太阳照射的条件相同时，沿海地区的昼夜温差比内陆地区 ，这是因为水的比热容较 的原因(前两空均选填“大”或“小”)。如图的两座城市中，城市 是上海(选填“甲”或“乙”)。
【不定项】下列事实中同样是利用水的上述特性的是 (选填序号)。
A.在城市里修建人工湖，美化了环境，还能调节周围的气候；
B.水能载舟亦能覆舟；
C.在较大的河流上建水电站，用水发电；
D.汽车发动机中的冷却剂采用水或水溶液。
9.小华去的洋山深水港是离上海最近的天然深水港。在它的建设过程中，曾有一个体积为3米 3的设备浸没在水中施工，则该设备受到的浮力为 N。请用力的示意图在如图中画出该浮力F浮。若该设备下沉到水底，则所受浮力 (选填“变大”、“变小”或“不变”)。(ρ海水取1.0×103kg/m3)
10.小红家买了一辆燃油汽车，如图(a)所示是汽油机的 冲程。若四冲程汽油机的转速为2400r/min，则这台汽油机的活塞每秒对外做功 次。小红妈妈开车进入居住的小区时，发现显示屏滚动播放的标语中的“增”字有一部分未显示，如图(b)所示，由此可知未发光部分与发光部分之间是 (选填“串”或“并”)联的。
11.【不定项】小红发现生活中的静电，有的可以利用，有的需要防护，下列选项属于静电利用的是 。
A.复印时，让硒鼓带电吸引墨粉
B.地毯中编织了一些细小的钢丝
C.易爆品车辆尾部挂有一条铁链
D.塑料梳子梳头时，头发随梳子飘起来
12.小李家的燃气热水器，将40kg的水从20∘C加热到45∘C时，所用的天然气完全燃烧时放出的热量是1.4×107J。已知水的比热容为4.2×103J/(kg⋅∘C)，天然气的热值为3.2×107J/m3，则水吸收的热量是 J，该燃气热水器烧水的效率η是 。若这些天然气放出热量的55%用来对小轿车做功，可使轿车沿直线匀速行驶7km，则发动机的牵引动力为 N。
四、实验探究题：本大题共2小题，共12分。
13.在“探究杠杆平衡的条件”实验中，当杠杆处于如图A所示的位置时，可将杠杆左端的螺母向______(选填“左”或“右”)移动，直到杠杆在水平位置平衡；图B中的电热水壶，通过壶外透明玻璃管的液面就可知道水壶内的水位，这是利用了______原理；装置 C名称是______。
14.小孙用如图1所示的电路探究电流与电阻的关系。实验器材有滑动变阻器Rp和若干阻值不同的定值电阻R等。
①在连接电路时，开关应处于______状态。若滑动变阻器的滑片左移时，电流表的示数变小，请在图1补充完整。
②连接好电路后，小孙闭合开关并移动滑片，发现其中一个电表的示数始终为零。若故障只发生在Rp或R上，请电路的故障和相对应示数为零的电表名称是______。(写出所有可能性)
③排除故障后，小孙继续进行实验。其中一组数据的电流表示数如图2所示，则电流大小为______ A。
五、计算题：本大题共1小题，共8分。
15.如图所示，轻质薄壁圆柱形容器足够高且置于水平桌面上，其底面积为2×10−2m2，内盛有质量为6kg的水。求：
(1)容器中水的体积V水；
(2)容器底部受到水的压强p水；
(3)将一实心金属球浸没在水中，水位升高了0.1m，并且容器对桌面压强的增加量△p为4900Pa，求小球所受重力与浮力之比。
六、综合题：本大题共3小题，共30分。
16.夏天的早晨，上海地区自来水龙头流出的水的温度最接近于______，请在如图中画出该温度并将液柱涂黑。
A、10∘C
B、28∘C
C、50∘C
D、75∘C
17.如图所示，小红将书放到墙上的书架上，该书架可看作为一根轻质杠杆，支点O及书架受到的动力F1、阻力F2如图所示。
①在如图中画出动力F1对应的力臂l1和F2对应的力臂l2。
②不计书架自重，若动力F1大小为20N，动力臂l1为0.4m，阻力臂为l2为0.2m，则阻力F2大小为______ N。
18.小强和小芸做“用电流表、电压表测电阻”的实验。
(1)该实验的实验原理是______。
(2)小强用如图(a)所示的电路进行实验，为了减小实验误差，他进行了多次实验，小强采用的方法是______。
(3)小芸没有滑动变阻器，但她有两根如图(b)所示粗细均匀的电阻丝。她认为把它们弯成的如图(c)所示的半圆形AB能代替滑动变阻器。这两根电阻丝中电阻R1______R2。若将它们串联在同一电路中，通过它们的电流大小关系为I1______I2；若将它们并联在同一电路中，通过它们的电流大小关系为I1______I2。(均选填“”)
(4)在小强所用的电路中，经测量，他所用的电阻R1的阻值为10Ω。电路中的电源电压为12V保持不变，滑动变阻器上只能看清“1A”的字样。闭合开关S，小强在移动滑动变阻器滑片P过程中，电源电压与电压表示数比值的最大值为3，求电压表最大示数和最小示数的差值ΔU1。
答案和解析
1.【答案】B
【解析】解：
①将球从地上拿起，有力作用在球上，球在该力的方向上通过了一定的距离，人对球做功；
②手托球保持静止，有力作用在球上，但球没有在力的方向上移动距离，人对球不做功；
③挥动球，有力作用在球上，球在该力的方向上移动距离，人对球做功；
④球飞出去，靠的是惯性，有距离，但没有对球施加力，人对球不做功。
综上分析可知，人对实心球做功是①和③。
故选：B。
做功的两个必要因素：作用在物体上的力；物体在力的方向上通过的距离，二者缺一不可。
有力有距离，力对物体不一定做功，物体必须在力的方向上通过了距离，即力的方向和物体前进的距离的方向一致，力对物体才做功。
2.【答案】A
【解析】解：
A、由图可知，开关S1、S2都闭合时，电铃被短路，电铃不响，此时电路为灯泡的简单电路，则灯泡能发光；开关S1断开时，小灯泡与电铃串联，电铃和小灯泡均能工作，故A符合题意；
B、由图可知，开关S1、S2都闭合时，电铃被短路，电铃不响，此时电路为灯泡的简单电路，则灯泡能发光；开关S1断开时，整个电路断开，电铃和小灯泡均不能工作，故B不符合题意；
C、由图可知，开关S1、S2都闭合时，小灯泡和电铃串联，均能工作；开关S1断开时，电路仍为通路，则电铃和小灯泡均能工作，故C不符合题意；
D、由图可知，开关S1、S2都闭合时，小灯泡和电铃串联，均能工作；开关S1断开时，整个电路断开，电铃和小灯泡均不能工作，故D不符合题意。
故选：A。
根据各选项分析开关闭合或断开时各电路的工作情况，得出符合题意的电路设计。
本题考查了串并联电路的设计，难度适中。
3.【答案】D
【解析】解：ACD.题目中工匠将不带电的羽毛划过纸垫后，羽毛就带上了正电荷，说明羽毛失去电子，电子从羽毛转移到纸垫，纸垫带上负电荷，羽毛与纸垫摩擦带上异种电荷，在摩擦起电过程中，正电荷不发生转移，发生转移的是电子，故AC错误，D正确；
B.羽毛吸住金箔是因为羽毛带电吸引不带电的金箔，带电体有吸引轻小物体的性质，验电器的工作原理是异种电荷相互排斥，工作原理是不同的，故B错误。
故选：D。
用摩擦的方法使物体带电，叫摩擦起电，这时物体带的是静电．带电体有了吸引轻小物体的性质，我们就说物体带了电，或者说带了电荷；
验电器的原理是同种电荷相互排斥。
本题考查摩擦起电的现象及实质，属于基础题。
4.【答案】BDE
【解析】解：白金项链、铅笔芯、金属勺子容易导电，属于导体；陶瓷茶杯、橡胶手套、软木塞不容易导电，属于绝缘体。
故选：BDE。
(1)容易导电的物体叫做导体，不容易导电的物体叫做绝缘体；
(2)常见的导体有：人体、大地、各种金属等；常见的绝缘体有：陶瓷、塑料、玻璃、橡胶、油等。
本题考查了导体和绝缘体的辨别，简单基础题。
5.【答案】定
450
90%

【解析】解：(1)旗杆顶上的滑轮的轴的位置固定不变，为定滑轮；
(2)拉力做的有用功：
W有=Gh=30N×15m=450J；
(3)拉力做的总功：W总=W有+W额=450J+50J=500J，
滑轮组的机械效率：
η=W有W总×100%=450J500J×100%=90%。
故答案为：定；450；90%。
(1)轴的位置固定不变的滑轮叫定滑轮，使用定滑轮不能省力，但可以改变力的方向；
(2)利用W=Gh计算拉力做的有用功；
(3)拉力做的总功W总=W有+W额，滑轮组的机械效率等于有用功与总功的比值。
本题考查了定滑轮的特点，以及使用定滑轮时有用功、机械效率的计算，关键是知道使用定滑轮时拉力端移动的距离与物体上升的高度相等。
6.【答案】减小
热传递
焦每千克摄氏度

【解析】解：水的温度降低，放出热量，内能减小，通过热传递的方法减小内能；
水的比热容为4.2×103焦/(千克⋅∘C)，其单位读作焦每千克摄氏度。
故答案为：减小；热传递；焦每千克摄氏度。
改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，做功过程是能量的转化过程。水的比热容是4.2×103J/(kg⋅∘C)表示1kg的水每升高(或降低)1∘C吸收(或放出)4.2×103J的热量。
此题考查了内能的改变及比热容的认识。
7.【答案】串联
a、b

【解析】解：并联电路中各支路之间互不影响，串联电路各用电器之间相互影响，所以为了调节风扇的转速，电位器应与风扇中的电动机串联；
若将a、b接线柱接入电路，逆时针旋转电位器的滑片，电位器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，通过电动机的电流变大，电动机转速增大，风力变大。
故答案为：串联；a、b。
电位器的实质是滑动变阻器；滑动变阻器串联在电路中能改变电路中电流的大小；
影响电阻大小的因素：材料、长度、横截面积和温度。
此题考查学生对于滑动变阻器的理解和掌握。熟知使用和接线原则是解题关键。
8.【答案】小
大
甲
AD

【解析】解：沿海地区水多，水的比热容较大。根据Q=cmΔt，在吸收或放出相同热量时，比热容大的物质温度变化小。所以白天水升温慢，夜晚水降温也慢，沿海地区昼夜温差比内陆地区小。因为沿海地区昼夜温差小，若图中显示城市甲的昼夜温差较小，城市乙的昼夜温差较大，所以城市甲是上海。
A、城市里修建人工湖能调节气候，是因为水比热容大，吸收或放出相同热量时温度变化小，可使周围气温更稳定，利用了水比热容大的特性，故A正确。
B、“水能载舟亦能覆舟”体现的是水对船的浮力作用，与水的比热容无关，故B错误。
C、在较大河流上建水电站用水发电，是利用水的机械能转化为电能，与水的比热容无关，故C错误。
D、汽车发动机冷却剂采用水或水溶液，是因为水的比热容大，吸收相同热量时温度升高少，能有效吸收发动机产生的热量，起到冷却作用，故D正确。
故答案为：小；大；甲；AD。
水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；吸收或放出相同的热量，水升高或降低的温度少，据此分析。
本题主要考查学生对水的比热容大的特点以及应用的了解和掌握。
9.【答案】3×104
不变

【解析】解：(1)该设备受到的浮力：F浮=ρ液gV排=1.0×103kg/m3×10N/kg×3m3=3×104N；
过物体的重心沿竖直向上的方向画一条带箭头的线段，用符号F浮表示，大小为3×104N；如下图所示：
(2)由F浮=ρ液gV排可知，物体受到的浮力与液体的密度和排开液体的体积有关；若该设备下沉到水底，液体的密度不变，排开液体的体积不变，因此箱子受到的浮力不变。
故答案为：3×104；不变。
(1)可以根据阿基米德原理公式就可以算出该设备受到的浮力；物体受到的浮力方向竖直向上，作用点可画在物体的重心上。
(2)由F浮=ρ液gV排可知，物体受到的浮力与液体的密度和排开液体的体积有关，液体密度越大、排开液体的体积越大，物体受到的浮力越大。
本题考查了阿基米德原理的应用，作力的示意图时，注意力的方向、大小和作用点要全部表示出来。
10.【答案】做功
20
并

【解析】解：(1)如图(a)所示，进气门和排气门都关闭，活塞向下运动，是汽油机的是做功冲程；
(2)汽油机飞轮的转速为2400r/min=40r/s，即汽油机飞轮每秒转40圈，由于四冲程汽油机1个工作循环完成4个冲程，飞轮和曲轴转2圈，对外做功1次，因此，这台汽油机的活塞每秒对外做功20次；
(3)显示屏中的“增”字有一部分未显示，如图(b)所示，由此可知，未发光部分与发光部分是独立工作，互不影响的，所以它们之间是并联的。
故答案为：做功；20；并。
(1)由图可知，进气门和排气门都关闭，活塞向下运动，由此做出判断；
(2)汽油机飞轮的转速为2400r/min=40r/s，即汽油机飞轮每秒转40圈，由于四冲程汽油机1个工作循环完成4个冲程，飞轮和曲轴转2圈，对外做功1次，据此计算这台汽油机的活塞每秒对外做功次数；
(3)串联电路中，电流只有一条路径，各用电器之间相互影响；并联电路中，电流有多条流通路径，各个用电器之间互不影响，独立工作。
本题考查了串并联的辨析，四冲程汽油机的工作过程，难度不大。
11.【答案】A
【解析】解：A、复印时，硒鼓带电吸引墨粉，利用静电的吸附作用使墨粉转移到纸张上，属于静电利用，故A符合题意；
B.地毯中编织细钢丝，是为了将地毯摩擦产生的静电导走，防止静电积累，属于静电防护，故B不符合题意；
C.易爆品车辆尾部挂铁链，目的是将车辆行驶中产生的静电导走，防止静电积累引发爆炸，此为静电防护，不属于利用，故C不符合题意；
D.头发会随梳子飘起来，说明头发和梳子互相吸引，这是因为头发和梳子带上了异种电荷，不属于静电利用，故D不符合题意。
故选：A。
静电利用是借助静电特性实现有益功能，静电防护是避免静电带来危害。
本题关键在于判断是利用静电特性服务生产生活，还是防止静电造成危害。
12.【答案】4.2×106
30%
1100

【解析】解：(1)水吸收的热量Q吸=c水m水(t−t0)=4.2×103J/(kg⋅∘C)×40kg×(45∘C−20∘C)=4.2×106J；
(2)天然气热水器的效率：η=Q吸Q放=4.2×106J1.4×107J=30%；
(3)牵引力做功为W=η′Q放=55%×1.4×107J=7.7×106J；
由W=Fs知，轿车的牵引力：
F=Ws=7.7×106J7000m=1100N。
故答案为：4.2×106；30%；1100。
(1)根据Q吸=c水m水(t−t0)计算水吸收的热量；
(2)根据η=Q吸Q放计算该燃气热水器烧水的效率；
(3)根据η=WQ放求出小轿车做功；知道轿车行驶的距离，根据W=Fs求轿车的牵引力。
本题考查了吸热公式、燃料完全燃烧放热公式、热效率公式的应用，难度不大，属基础题。
13.【答案】右 连通器 U形管压强计
【解析】解：(1)如图，杠杆右端上翘，右端的平衡螺母向上翘的右端移动，使杠杆在水平位置平衡；(2)热水壶，壶内水位的玻璃管是根据连通器的原理来工作的，根据连通器的原理可知，壶内水位的玻璃管与壶内的水位是相平的，因此通过观察玻璃管内水位的高低就可判断壶内水位的高低；
(3)c图中的装置是U形管压强计。
故答案为：右；连通器；U形管压强计。
(1)探究杠杆平衡条件时，调节杠杆两端的平衡螺母，平衡螺母向上翘的一端移动，使杠杆在水平位置平衡；
(2)上端开口、下部相连通的容器叫连通器；
(3)液体压强计是通过两管中液面的高度差反应金属盒受到液体压强的大小。
本题主要考查了杠杆平衡的调节、连通器原理以及认识U形管压强计，属于基础问题。
14.【答案】断开； R断路，电流表示数为零、R短路，电压表示数为零 0.1
【解析】①为保护电路，连接电路时，开关应处于断开状态。要求滑动变阻器的滑片左移时，电流表示数变小，可知电路的电阻变大，确定变阻器右下接线柱连入电路中，如下所示：
；
②若只有一个电阻出现了故障，电路故障为短路或断路；
如果R断路，则整个电路中没有电流，电流表示数为零，则电压表示数变大，电压表与电源相连，测量电源电压；
如果R短路，则电流表示数会变大，电压表示数为零；
如果Rp断路，则整个电路中没有电流，电流表示数为零，则电压表与电源不相连，电压表示数为零，由于题目中说只有一个电表示数为零，所以此故障不符合题意；
如果Rp短路，则电流表示数会变大，电压表示数测量电源电压。
综上所述故障可能为：R断路，电流表示数为零；R短路，电压表示数为零；Rp断路，电流表示数为零：
③电流表的示数如图乙所示，图中电流表选用小量程，分度值为0.02A，示数为0.1A。
故答案为：①断开；；②R断路，电流表示数为零、R短路，电压表示数为零：③0.1。
①为保护电路，连接电路时，开关应处于断开状态。要求滑动变阻器的滑片左移时，电流表示数变小，可知电路的电阻变大，确定变阻器右下接线柱连入电路中；
②若只有一个电阻出现了故障，电路故障为短路或断路；
如果R断路，则整个电路中没有电流，电流表示数为零，则电压表示数变大，电压表与电源相连，确定出故障；
如果R短路，则电流表示数会变大，电压表示数为零，据此确定故障；
如果Rp断路，则整个电路中没有电流，电流表示数为零，则电压表与电源不相连，电压表示数为零，确定出故障；
如果Rp短路，则电流表示数会变大，电压表示数应该变大，据此确定故障。
③由电流表选用的量程确定分度值读数。
本题用“伏安法”测未知电阻R的电阻值，考查电路的连接、注意事项、反常现象的分析及电流表读数和电阻的计算。
15.【答案】解：
(1)由题可知水的质量m水=6kg，ρ水=1×103kg/m3，
由密度公式ρ=mV变形可得水的体积为：
V水=m水ρ水=6kg1×103kg/m3=6×10−3m3；
(2)容器内水的深度为：
h水=V水S=6×10−3m32×10−2m2=0.3m，
则容器底部受到水的压强为：
p水=ρ水gh水=1×103kg/m3×9.8N/kg×0.3m=2940Pa；
(3)将一实心金属球浸没在水中，容器对桌面压力的增加量为：
△F=△pS=4900Pa×2×10−2m2=98N，
则小球的重力为：
G球=△F=98N，
小球的体积为：
V球=S△h=2×10−2m2×0.1m=2×10−3m3，
由于小球浸没在水中，则小球排开水的体积V排=V球=2×10−3m3，
小球受到的浮力为：
F浮=ρgV排=1×103kg/m3×9.8N/kg×2×10−3m3=19.6N，
小球受到的重力与浮力之比为：
G球：F浮=98：19.6=5：1。
答：(1)容器中水的体积是6×10−3m3；
(2)容器底部受到水的压强是2940Pa；
(3)小球所受重力与浮力之比是5：1。
【解析】(1)根据密度的公式ρ=mV的公式变形，可求出容器内水的体积；
(2)根据p=ρgh可出水对容器底部的压强；
(3)实心金属球浸没在水中，容器对桌面压力的增加量等于小球的重力。小球浸没水中后，水位上升了0.1m，则小球的体积V球=Sh，在根据F浮=ρgV排可计算出小球受到的浮力。
本题是一个综合性较高的题，综合考察了液体压强、浮力等知识，还考察了密度公式的应用。
16.【答案】B
【解析】解：上海地区夏季的早晨自来水龙头流出的水的温度约为25∘C，最接近于28∘C，故选B；
由图知：温度计上10∘C之间有10个小格，所以一个小格代表的温度是1∘C，即此温度计的分度值为1∘C；
已知温度计的示数为28∘C，所以液柱最高处在“20”向上8个小格处，如下图：
。
故答案为：B；。
首先估测水的温度，然后根据温度计的度数方法画出该温度。
本题考查了温度的估测，及温度计的度数，难度不大。
17.【答案】① 40
【解析】解：①力臂是从支点到力的作用线的垂直距离，如图所示：
②由杠杆的平衡条件F1l1=F2l2可得，
20N×0.4m=F2×0.2m；
解得动力F2=40N；
答：①；②40。
①根据力臂是从支点到力的作用线的垂直距离画图；
②根据杠杆的平衡条件计算。
本题考查力臂画图与平衡条件的应用，属于中档题。
18.【答案】R=UI 调节滑动变阻器接入电路的阻值来改变R1两端电压和通过的电流，得到多组电压和电流值 (4)电压表最大示数和最小示数的差值ΔU1=6V
【解析】解：(1)在“用电流表、电压表测电阻”的实验中，用电压表测电阻两端电压，用电流表测通过电阻的电流，利用R=UI求出电阻的阻值，故该实验的实验原理是R=UI；
(2)由图(a)可知，R1与滑动变阻器R2串联，电压表测R1两端电压，电流表测电路中的电流；为了减小实验误差，进行多次实验，应通过调节滑动变阻器接入电路的阻值来改变R1两端电压和通过的电流，得到多组电压和电流值；
(3)由图(b)可知，两根电阻丝材料和长度相同，粗细不同，根据影响电阻大小因素可知，当材料和长度相同时，电阻丝越细电阻越大，即R1I2；
(4)电源电压和电压表示数的比值最大为3，因电源电压12V，此时应为电压表最小值，12VU小=3，故U小=4V；
滑动变阻器R2上标有“1A”字样，表示变阻器允许通过的最大电流为1A，即电路的最大电流为1A，由欧姆定律，此时电压表示数的最大值：
U大=I大R1=1A×10Ω=10V，
电压表示数的最大值和最小值的差值应为：
ΔU1=10V−4V=6V。
故答案为：(1)R=UI；(2)调节滑动变阻器接入电路的阻值来改变R1两端电压和通过的电流，得到多组电压和电流值；(3)；(4)电压表最大示数和最小示数的差值ΔU1=6V。
(1)该实验的实验原理是R=UI；
(2)根据滑动变阻器的作用分析回答；
(3)根据影响电阻大小因素分析回答；串联电路中电流处处相等；并联电路中电流与电阻成反比；
(4)电源电压和电压表示数的比值最大为3，因电源电压为一定值，据此可得出电压表最小值；
根据滑动变阻器R2上标有“1A”字样，可知变阻器允许通过的最大电流为1A，由欧姆定律求出此时电压表示数的最大值，从而得出电压表示数的最大值和最小值的差值。
本题“用电流表、电压表测电阻”的实验，考查了实验原理、实验操作、串并联电路电流特点及欧姆定律的应用等知识。
