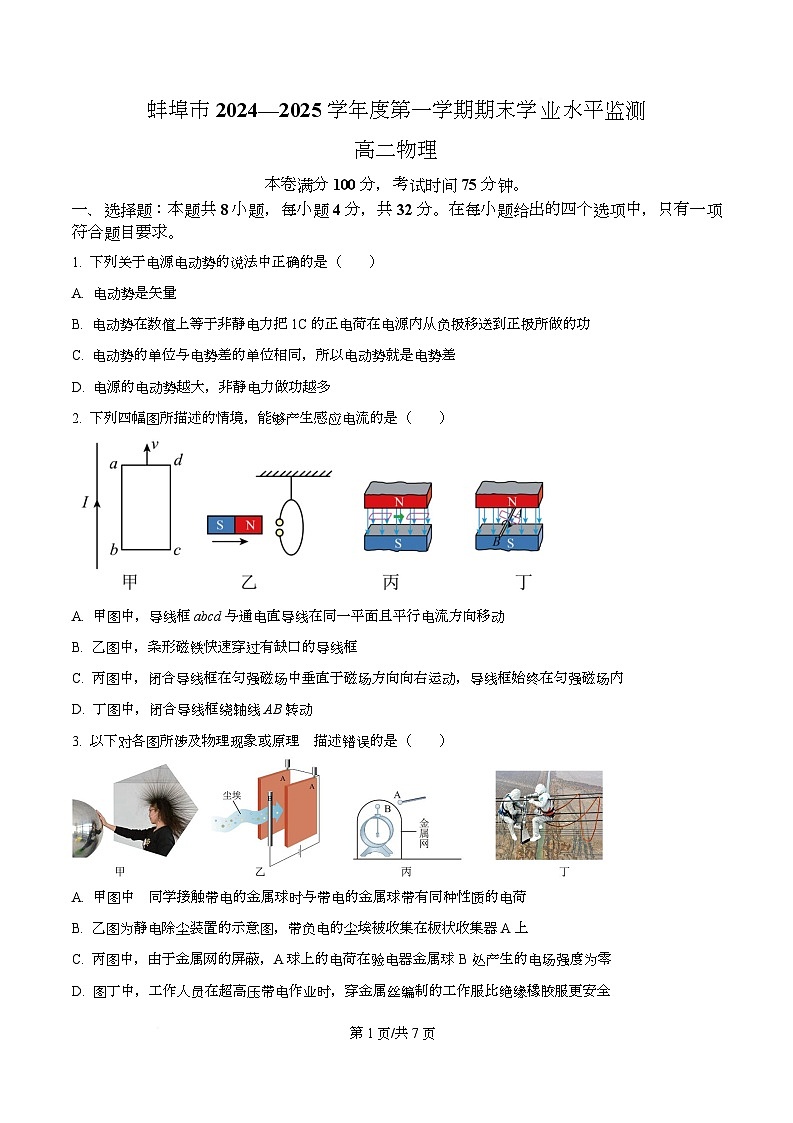

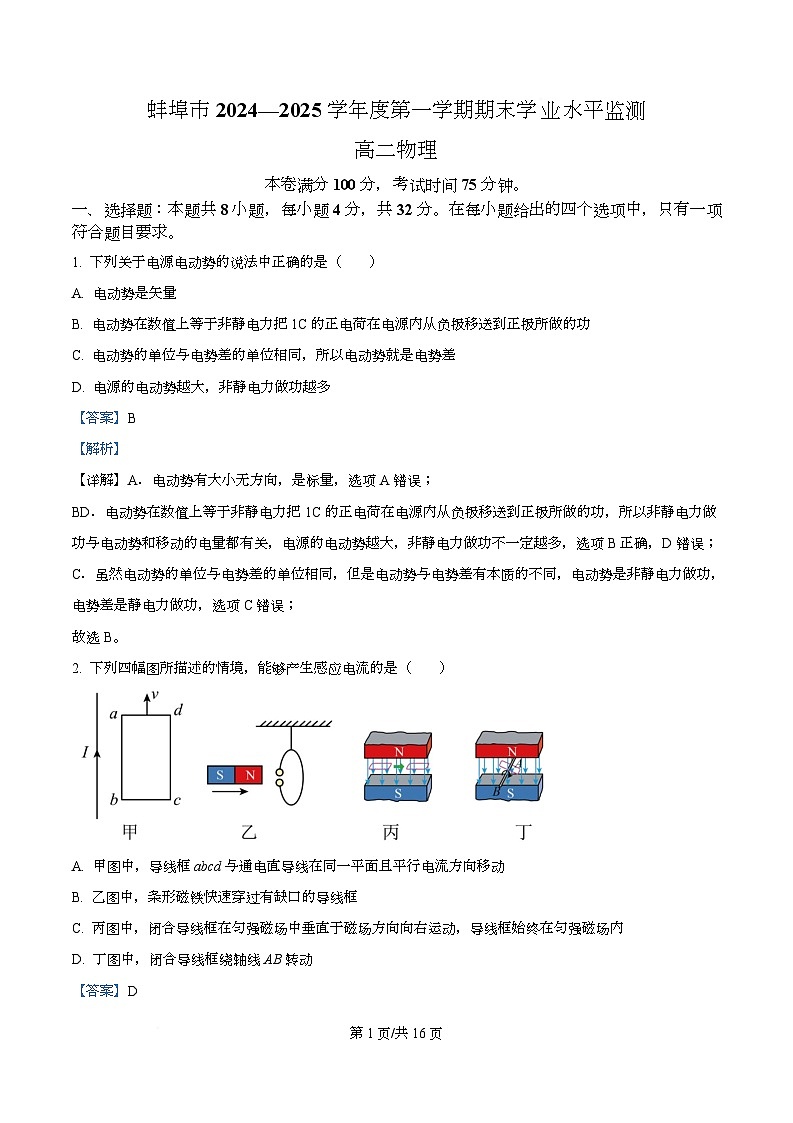

本卷满分 100 分，考试时间 75 分钟。
一、选择题：本题共 8 小题，每小题 4 分，共 32 分。在每小题给出的四个选项中，只有一项
符合题目要求。
1. 下列关于电源电动势的说法中正确的是（ ）
A. 电动势是矢量
B. 电动势在数值上等于非静电力把 1C 的正电荷在电源内从负极移送到正极所做的功
C. 电动势的单位与电势差的单位相同，所以电动势就是电势差
D. 电源的电动势越大，非静电力做功越多
2. 下列四幅图所描述的情境，能够产生感应电流的是（ ）
A. 甲图中，导线框 abcd 与通电直导线在同一平面且平行电流方向移动
B. 乙图中，条形磁铁快速穿过有缺口的导线框
C. 丙图中，闭合导线框在匀强磁场中垂直于磁场方向向右运动，导线框始终在匀强磁场内
D. 丁图中，闭合导线框绕轴线 AB 转动
3. 以下对各图所涉及物理现象或原理 描述错误的是（ ）
A. 甲图中 同学接触带电的金属球时与带电的金属球带有同种性质的电荷
B. 乙图为静电除尘装置的示意图，带负电的尘埃被收集在板状收集器 A 上
C. 丙图中，由于金属网的屏蔽，A 球上的电荷在验电器金属球 B 处产生的电场强度为零
D. 图丁中，工作人员在超高压带电作业时，穿金属丝编制的工作服比绝缘橡胶服更安全
第 1页/共 7页

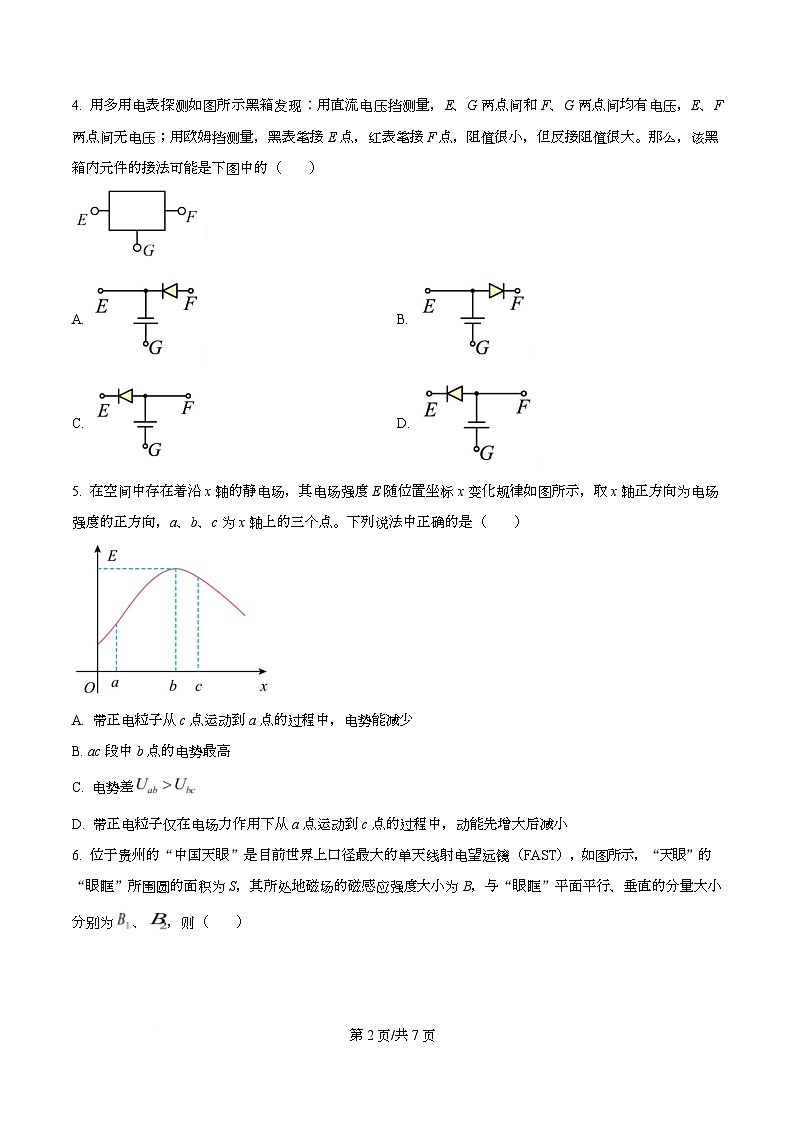

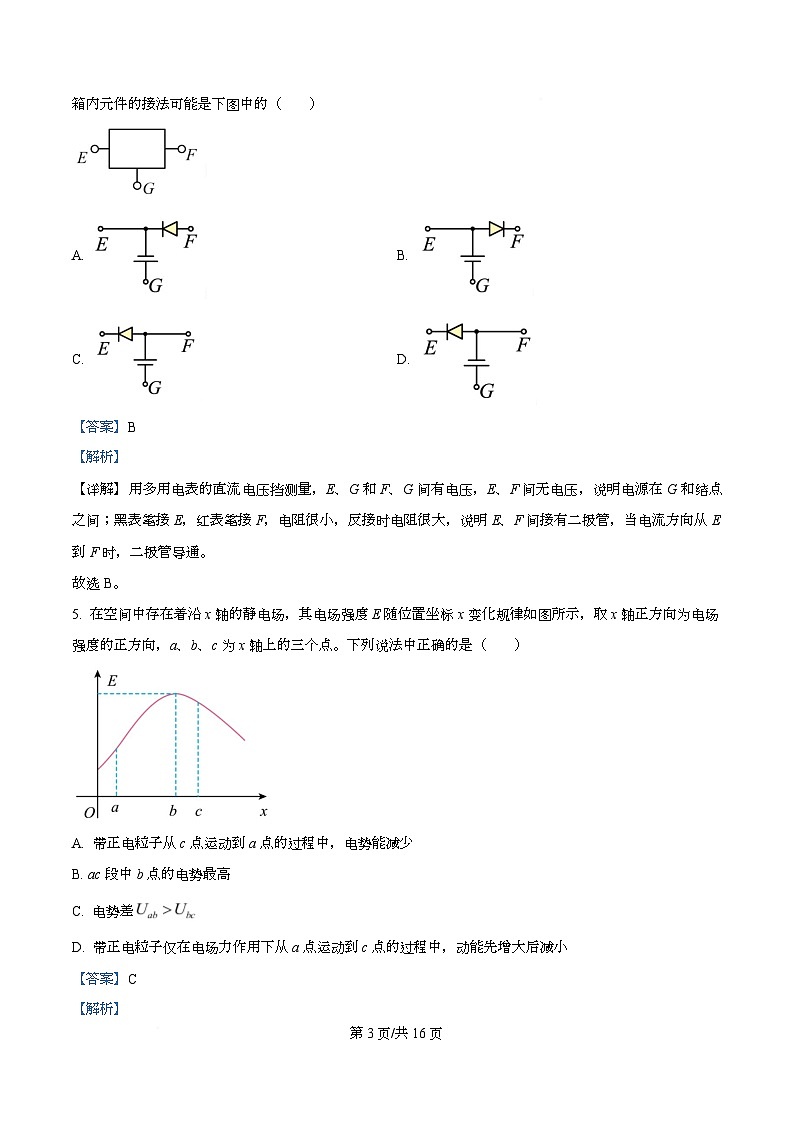

4. 用多用电表探测如图所示黑箱发现∶用直流电压挡测量，E、G 两点间和 F、G 两点间均有电压，E、F
两点间无电压；用欧姆挡测量，黑表笔接 E 点，红表笔接 F 点，阻值很小，但反接阻值很大。那么，该黑
箱内元件的接法可能是下图中的（ ）
A. B.
C. D.
5. 在空间中存在着沿 x 轴的静电场，其电场强度 E 随位置坐标 x 变化规律如图所示，取 x 轴正方向为电场
强度的正方向，a、b、c 为 x 轴上的三个点。下列说法中正确的是（ ）
A. 带正电粒子从 c 点运动到 a 点的过程中，电势能减少
B. ac 段中 b 点的电势最高
C. 电势差
D. 带正电粒子仅在电场力作用下从 a 点运动到 c 点的过程中，动能先增大后减小
6. 位于贵州的“中国天眼”是目前世界上口径最大的单天线射电望远镜（FAST），如图所示，“天眼”的
“眼眶”所围圆的面积为 S，其所处地磁场的磁感应强度大小为 B，与“眼眶”平面平行、垂直的分量大小
分别为 、 ，则（ ）
第 2页/共 7页

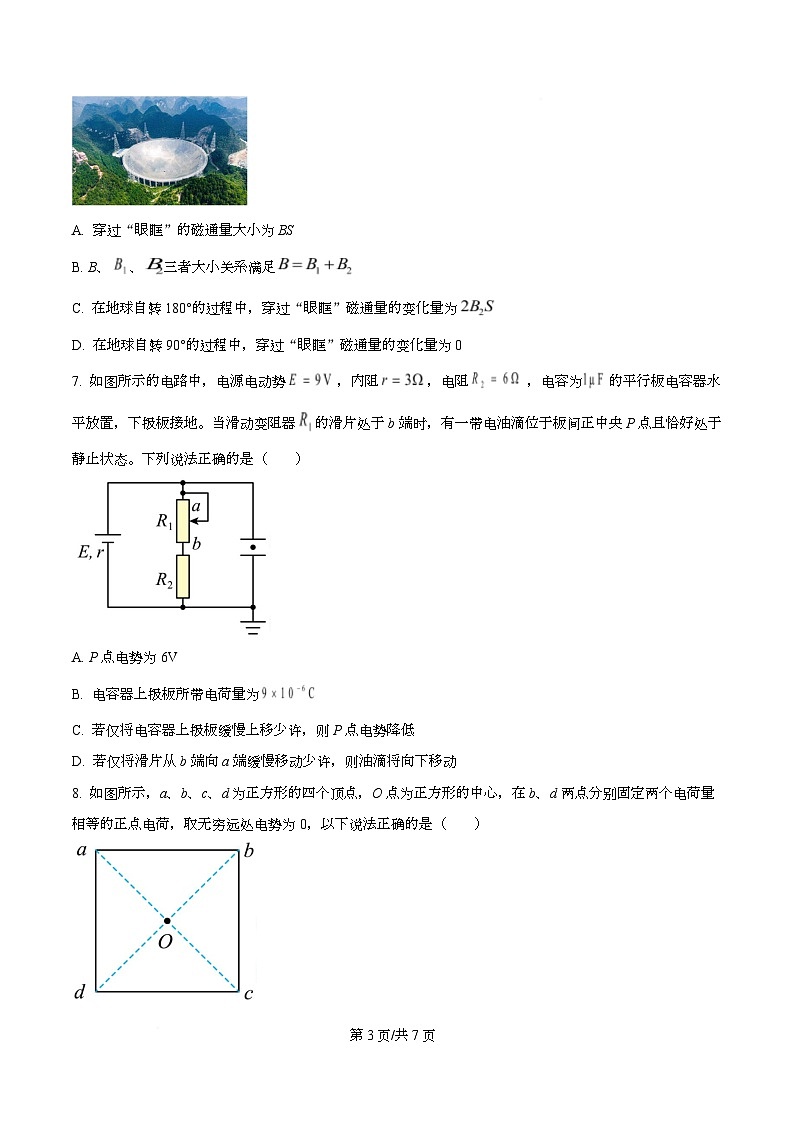

A. 穿过“眼眶”的磁通量大小为 BS
B. B、 、 三者大小关系满足
C. 在地球自转 180°的过程中，穿过“眼眶”磁通量的变化量为
D. 在地球自转 90°的过程中，穿过“眼眶”磁通量的变化量为 0
7. 如图所示的电路中，电源电动势 ，内阻 ，电阻 ，电容为 的平行板电容器水
平放置，下极板接地。当滑动变阻器 的滑片处于 b 端时，有一带电油滴位于板间正中央 P 点且恰好处于
静止状态。下列说法正确的是（ ）
A. P 点电势为 6V
B. 电容器上极板所带电荷量为
C. 若仅将电容器上极板缓慢上移少许，则 P 点电势降低
D. 若仅将滑片从 b 端向 a 端缓慢移动少许，则油滴将向下移动
8. 如图所示，a、b、c、d 为正方形的四个顶点，O 点为正方形的中心，在 b、d 两点分别固定两个电荷量
相等的正点电荷，取无穷远处电势为 0，以下说法正确的是（ ）
第 3页/共 7页
A. a 点和 c 点的电场强度和电势都相同
B. O 点的电场强度和电势都为 0
C. 电子仅在电场力作用下从 a 点到 O 点的过程中，加速度逐渐变小
D. 电子仅在电场力作用下从 a 点到 O 点的过程中，加速度先变大后变小
二、选择题：本题共 2 小题，每小题 5 分，共 10 分。在每小题给出的四个选项中，有多项符
合题目要求。全部选对的得 5 分，选对但不全的得 3 分，有选错的得 0 分。
9. 一种电子透镜的部分电场分布如图所示，虚线为等差等势面。电子枪发射的电子仅在电场力作用下的运
动轨迹如图中实线所示，a、b、c 是轨迹上的三个点，取 a 点电势为 0，电子从 a 点运动到 b 点电势能变化
了 20eV，则（ ）
A. c 点电势为 30V
B. c 点的电场强度比 a 点的大
C. 电子在 b 点的电势能为 20eV
D. 电子的运动轨迹与其中的一条电场线重合
10. 将四个相同 灵敏电流计分别改装成两个电流表 A1、A2 和两个电压表 V1、V2，已知电流表 A1 的量程
小于 A2 的量程，电压表 V1 的量程大于 V2 的量程，改装好之后把它们接入如图所示的电路，R 为定值电阻，
闭合开关，下列说法正确的是（ ）
A. A1 的内阻小于 A2 的内阻
B. V1 的内阻大于 V2 的内阻
C. V1 的读数小于 V2 的读数，V1 指针的偏角等于 V2 指针的偏角
D. 电阻 R 两端 电压等于 V1 与 V2 的读数之和，通过 R 的电流小于 A1 或 A2 的读数
三、非选择题：本题共 5 小题，共 58 分。
11. 某同学用电流传感器观察电容器的放电过程。甲图为该实验电路图，其中电源电压恒为 6V。该同学先
第 4页/共 7页
将开关 S 接 1 为电容器充电，待电容器充满电再将开关接 2，利用传感器记录电容器放电过程，得到该电容
器放电过程的 图像如图乙。
（1）下列各图是描述对给定的电容器充电时电荷量 Q、电压 U、电容 C 之间关系的图像，其中错误的是
__________
A. B.
C. D.
（2）该同学用相同实验装置测得另一电容器放电过程中释放的电荷量 C，该电容器的电容
为_________F。
（3）如果不改变电路其他参数，只减小电阻 R，放电时 图线与横轴所围成的面积将________（选填“增
大”“不变”或“减小”）；放电时间将________（选填“变长”“不变”或“变短”）。
12. 实验室为学生提供下列仪器测量电池组的电动势和内阻：
A．电池组（电动势约为 3V，内阻约为 10Ω）
B．电压表 V（量程 0~15V，内阻约为 2000Ω）
C．电流表 A（量程为 0~2mA，内阻 ）
D．电阻箱 （0~999Ω，0~1.0A）
第 5页/共 7页
E．滑动变阻器 （0~3000Ω，0~0.5A）
F．定值电阻
G．导线及开关
（1）实验小组根据器材设计了图甲所示的两种方案，经过讨论认为（b）方案更合理，不选（a）的理由
是：_________．
（2）连接好电路后进行实验，调节电阻箱 ，记录各仪器的读数。若某次实验时电阻箱旋钮及电流表指针
如图乙所示，则此时电阻箱的阻值为_________Ω，通过电阻箱的电流大小为_________mA．
（3）实验时，通过调整电阻箱的阻值 ，得到多组电流表的读数 ，做出 的图像（ 的单位为 A，
的单位为 ），若斜率为 k，纵轴截距为 b，则电源电动势的表达式 _________，电源内阻的表达式
_________．．（要求将已知数据代入，结果均用 b、k 表示）
13. 如图所示，将中心穿孔 带正电小球 A 套在竖直面内倾角为 的固定光滑绝缘杆上，在小球 A
的正下方固定着另外一个带电小球 B，此时小球 A 恰好静止，且与绝缘杆无挤压。若 A 的质量为 m，电荷
量为 q，A 与 B 的距离为 h，重力加速度为 g，静电力常量为 k，A 与 B 均可视为质点。
（1）试确定小球 B 的带电性质和电荷量；
（2）若仅改变小球 A 所带电荷的电性，求小球 A 沿杆下滑到与小球 B 在同一水平线的 C 点时，重力对小
球做功的瞬时功率。
14. 如图所示的电路中，电路两端的电压恒为 U=220V，直流电动机 M 的内阻 r=9Ω， ，
第 6页/共 7页
，闭合开关 S，电动机正常工作，理想电压表 V 的示数 ，求：
（1）通过电阻 的电流；
（2）电动机的输入功率；
（3）电动机的效率。
15. 如图所示，平面直角坐标系 xOy 的第一象限 的范围内，存在竖直向下电场强度为 E 的匀强电场，
电场左侧边界为 y 轴，在 处有一足够大的可吸收粒子的荧光屏 MN，现有一束宽度为 d 的线状正粒子
源，以水平速度 沿 x 轴正向射入电场区域，粒子束最下沿贴着 x 轴。已知粒子的比荷（ ）大小为 ，
不考虑粒子所受重力以及粒子之间相互作用力，求：
（1）从 处进入电场的粒子打在荧光屏上的点到 x 轴的距离；
（2）从 处进入电场的粒子离开电场时的速度大小；
（3）粒子打在荧光屏上的点到 轴的最远距离。
