人教版八年级物理上册单元练习卷·单元04 光现象 【过关测试】（原卷版）

这是一份人教版八年级物理上册单元练习卷·单元04 光现象 【过关测试】（原卷版），共10页。

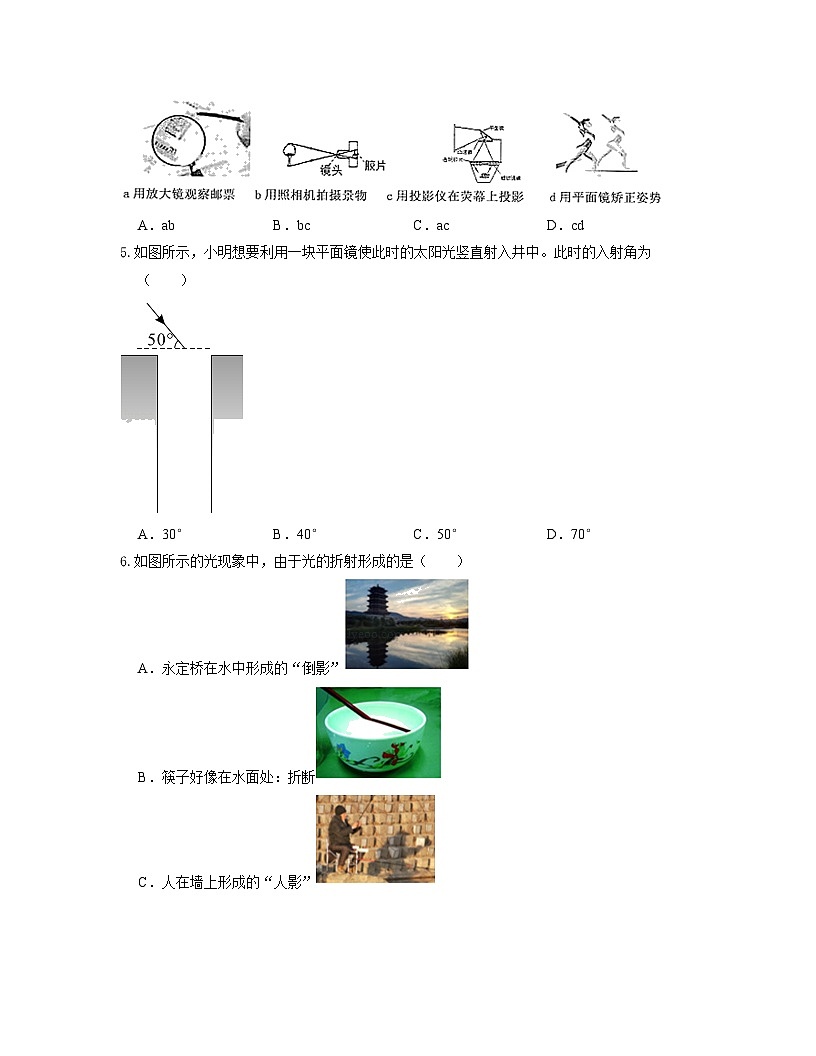

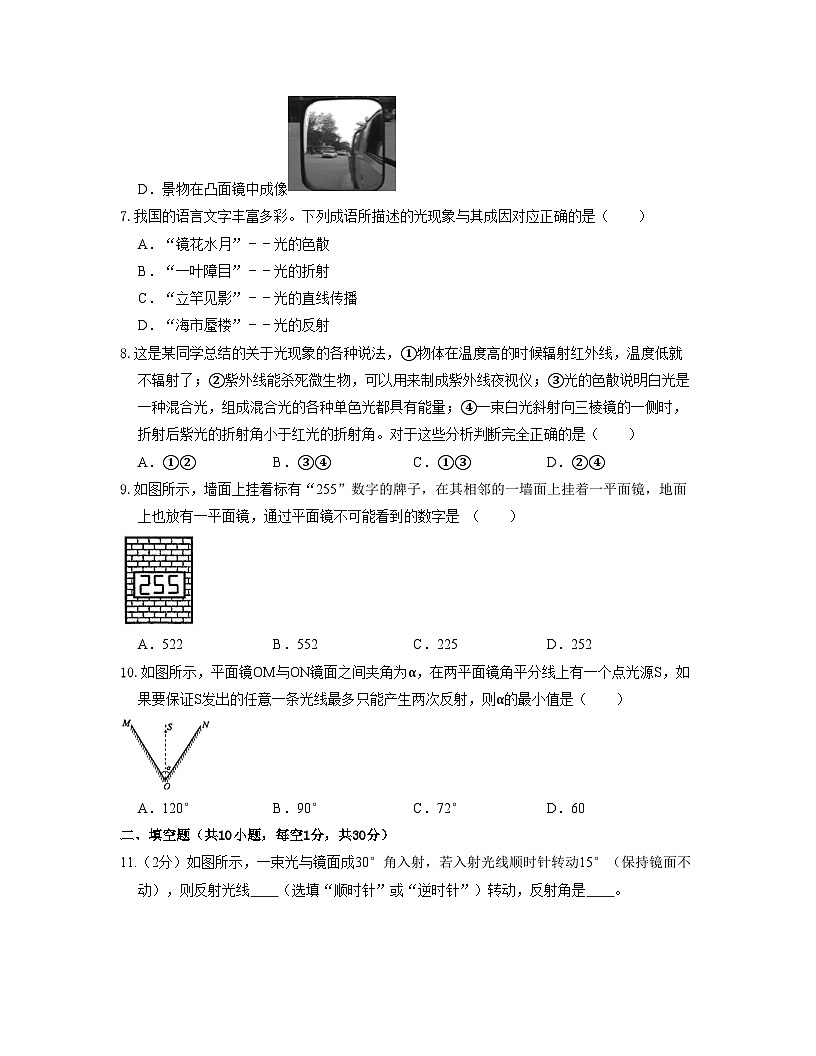

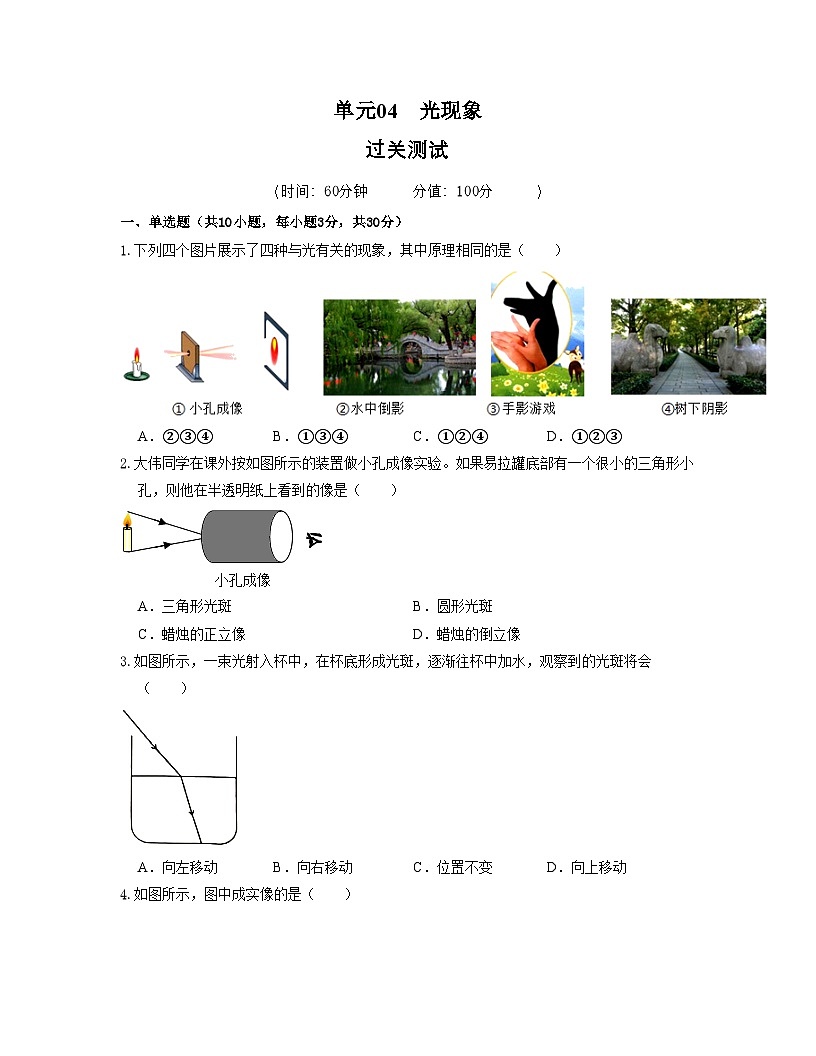

单元04 光现象 过关测试 （时间：60分钟 分值：100分 ） 一、单选题（共10小题，每小题3分，共30分） 1.下列四个图片展示了四种与光有关的现象，其中原理相同的是（　　） A．②③④ B．①③④ C．①②④ D．①②③ 2.大伟同学在课外按如图所示的装置做小孔成像实验。如果易拉罐底部有一个很小的三角形小孔，则他在半透明纸上看到的像是（　　） A．三角形光斑 B．圆形光斑 C．蜡烛的正立像 D．蜡烛的倒立像 3.如图所示，一束光射入杯中，在杯底形成光斑，逐渐往杯中加水，观察到的光斑将会（　　） A．向左移动 B．向右移动 C．位置不变 D．向上移动 4.如图所示，图中成实像的是（　　） A．ab B．bc C．ac D．cd 5.如图所示，小明想要利用一块平面镜使此时的太阳光竖直射入井中。此时的入射角为（　　） A．30° B．40° C．50° D．70° 6.如图所示的光现象中，由于光的折射形成的是（　　） A．永定桥在水中形成的“倒影” B．筷子好像在水面处：折断 C．人在墙上形成的“人影” D．景物在凸面镜中成像 7.我国的语言文字丰富多彩。下列成语所描述的光现象与其成因对应正确的是（　　） A．“镜花水月”﹣﹣光的色散 B．“一叶障目”﹣﹣光的折射 C．“立竿见影”﹣﹣光的直线传播 D．“海市蜃楼”﹣﹣光的反射 8.这是某同学总结的关于光现象的各种说法，①物体在温度高的时候辐射红外线，温度低就不辐射了；②紫外线能杀死微生物，可以用来制成紫外线夜视仪；③光的色散说明白光是一种混合光，组成混合光的各种单色光都具有能量；④一束白光斜射向三棱镜的一侧时，折射后紫光的折射角小于红光的折射角。对于这些分析判断完全正确的是（　　） A．①② B．③④ C．①③ D．②④ 9.如图所示，墙面上挂着标有“255”数字的牌子，在其相邻的一墙面上挂着一平面镜，地面上也放有一平面镜，通过平面镜不可能看到的数字是 （　　） A．522 B．552 C．225 D．252 10.如图所示，平面镜OM与ON镜面之间夹角为α，在两平面镜角平分线上有一个点光源S，如果要保证S发出的任意一条光线最多只能产生两次反射，则α的最小值是（　　） A．120° B．90° C．72° D．60 二、填空题（共10小题，每空1分，共30分） 11.（2分）如图所示，一束光与镜面成30°角入射，若入射光线顺时针转动15°（保持镜面不动），则反射光线　　（选填“顺时针”或“逆时针”）转动，反射角是　　。 12.（3分）在暗室内让一束太阳光照射到三棱镜，射出的光射到竖直放置的屏上如图所示，则II区域为　　，如果我们把一支温度计放在　　（选填“A”或“B”）点外侧温度计的示数会明显上升，因为　　具有热效应。 13.（2分）清澈平静的湖面上空4m处有小燕子，已知湖水深度3m，小燕子在湖中形成的像是　　像（填“虚”或“实”），此时小燕子与像之间距离为　　。 14.（5分）在兴庆公园的湖边，亦菲看到美丽的柳枝在水中舞动，这是光的　　现象；看到斜插在湖中的枯木向　　（上/下）弯折，这是光由于光从　　（选填“空气进入水”或“水中进入空气”）中发生的折射现象：太阳光穿过浓密的树林孔隙，在地面形成明亮的光斑，这是由于光的　　形成的；若太阳光与湖面夹角减小10°，则反射光线与入射光线的夹角增大　　度。 15.（3分）小红站在学校正已台的平面镜前4m的地方，她以1m/s的速度靠近平面镜，运动2s她的像到小红的距离为　　m；小红在走近镜子的过程中，镜中像的大小将　　（选填“变大”“不变”或“变小”）；由于天气原因光线较暗，为了帮助小红看清衣领上的污渍，小明应将光源照向　　（选填“衣领”或“平面镜”）。 16.（2分）如图，两平面镜A和B相交成角α，若入射光线跟B镜面平行，经镜面反射后，射出的光线与A平行，则角α为　　　度；如图，两块平面镜相交成60°，一束光线AO射到平面镜MP上，要使最后反射回去的光线与AO重合，但方向与AO相反，那么光线AO与平面镜MP的夹角α应是　　　度。 17.（4分）如图所示为水位测量仪的示意图。A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化。 （1）A点与光屏在水中所成的像是　　　像（填“虚”或“实”）； （2）A点与水面相距2m，则A与它在水中的像A′之间的距离为　　m； （3）若光斑B向右移动了1.5m，说明水位　　　　（填“上升”或“下降”）了　　　　m。 18.（4分）光在空气和水的分界面处同时发生反射和折射的光路如图所示，其中折射角为∠ 　　（选填“1”、“2”或“3”），分界面为　　（选填“①”“②”），分界面的　　方为水。当入射角减小时，反射光线与折射光线的夹角将变　　。 19.（2分）如图1、2所示，甲图都是时钟在竖直放置的平面镜中成的像，乙图是时钟在水平放置的平面镜中成的像，则它们的实际时间是甲：　　　　；乙：　　　　。 20.（3分）如图所示为光在空气和玻璃间传播的情况，由图可知，入射光线是　　，折射角是　　，空气在　　侧。 三、实验探究题（共3小题，共22分） 21.（8分）李明同学在“探究平面镜成像特点”的实验时，所用的实验器材有带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺，两支外形相同的蜡烛A和B。 （1）选用玻璃板代替平面镜，主要是为了　　，如果有3mm厚和1mm厚的两块玻璃板，应选择　　mm厚的玻璃板做实验。 （2）在竖立的玻璃板前点燃蜡烛A，拿　　（选填“点燃”或“未点燃”）的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合，这种研究物理问题的方法叫做　　（选填“控制变量法”或“等效替代法”）。 （3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是　　（选填“虚”或“实”）像。 （4）当蜡烛A向玻璃板靠近时，像的大小　　（选填“变大”“变小”或“不变”）。 （5）某同学共进行了三次实验，用刻度尺分别测出蜡烛和像到玻璃板的距离，数据记录如下： 分析上表数据可以得出：平面镜成像时，像到平面镜的距离　　（选填“大于”“小于”或“等于”）物到平面镜的距离。他进行多次实验的目的是　　（选填“A”或“B”）。 A．取平均值减小误差 B．寻找普遍规律，使结论更可靠 22.（8分）为了探究光的反射规律，同学们进行如图所示的实验： （1）实验时，纸板与平面镜应互相　　（填“平行”或“垂直”）。 （2）小红将一束光贴着纸板A沿着EO射到镜面上O点，纸板B上会显示出反射光束OF，接着将纸板B向后折，则纸板B上　　（填“能”或“不能”）看到反射光线，此时反射光　　（填“存在”或“不存在”）。这一实验说明反射光线、入射光线和法线是否在　　。 （3）实验数据如下表所示，分析数据可得：反射角入射角　　（填“大于”“等于”或“小于”）；当入射角变小时，反射光线　　（填“靠近”或“远离”）法线。 （4）如果让光线逆着FO的方向射向镜面，会发现反射光线沿着　　方向射出，这表明光路是　　。 23.（6分）在探究光的折射规律实验中，某小组将光从空气分别射入水和玻璃中，并记录了如下数据： 分析表中数据，可以得到一些规律： （1）当光从一种介质垂直射入到另外一种介质时，光的传播方向　　　　（选填“改变”或“不变”）。 （2）光从空气斜射入其他介质时，折射角随着入射角的增大而　　　　（填“增大”或“减小”）；分析表中数据猜想，光从空气射入其他介质时，折射角　　　　　（填“可能”或“不可能”）达到90°。 （3）当光线以32°入射角从水中射向空气时，折射角等于　　　°。 （4）根据表中数据分析，用塑料薄膜和水制成一个“水凸透镜”，与外观尺寸相同的玻璃凸透镜相比，“水凸透镜”的焦距更　　　（填“大”或“小”）。 （5）该同学在得出以上结论后想要继续研究光在其他透明介质的分界面折射时有什么规律。表中是光在几种不同介质中的传播速度，如图是光在这几种介质中发生折射的光路： 综合分析表中的数据和图中的光路图可以得出的结论是：当光从传播速度大的介质斜射入传播速度小的介质中时，折射角　　　　（选填“大于”或“小于”或“等于”）入射角。 四、解答题（共2小题，每小题4分，共8分） 24.从空气射向水面的入射光线，在水面发生反射和折射现象，如图所示，给出了反射光线，请你在图中画出入射光线和大致的折射光线。 25.阅读短文，回答文后的问题。 光纤 光纤是光导纤维的简写，是一种由玻璃或塑料制成的纤维，可作为光传导工具。如图所示，光可以从弯曲的光纤的一端传到另一端，而不会“溜”出光纤。光在玻璃纤维中每次由光纤内层的玻璃芯射向外层的分界面时，只会发生反射，而没有折射。这是因为光从玻璃斜射入空气中时，折射角大于入射角。当入射角增加到某一角度时，折射角先达到90°，此时的入射角叫临界角，入射角再增大时，折射光消失，只剩下反射光，这种现象叫光的全反射。 （1）光在光纤中传播时路线是　　　　（填“折线”或“弧线”）。 （2）折射光线消失后，反射光线的亮度比原来　　　• （3）光从玻璃进入空气，如果临界角为46°，以下列角度入射的光线中，能发生全反射的是 　　 A．30° B．42° C．45° D．50° （4）当光从空气射向玻璃，　　　　（填“会”或“不会”）发生光的全反射现象。 五、计算题（共2小题，共10分） 26.（4分）人立于河边看对岸的一棵树AB在水中的像，当人离开河岸后退超过6m就不能看到整个树的像。已知人高EF=1.5m，河两岸都高出水面1m，河宽40m，如图所示，求树高是多少？ 27.（6分）太阳光与地面成角60°，从左上方AO方向入射，要求应用平面镜使反射光线从水平向右OB方向射出。 （1）在下方框内，试通过作图方法，确定平面镜的位置，并标注入射角和反射角。 （2）反射光线和入射光线的夹角是多少度？ （3）试求平面镜与地面成角多少度？ 次数蜡烛到玻璃板的距离/cm像到玻璃板的距离/cm110102151532020序号入射角反射角130°30°245°45°360°60°空气中的入射角i0°30°45°60°水中的折射角r0°22°32°40°玻璃中的折射角θ0°17°24°30°介质水玻璃冰空气酒精光速（m/s）2.25×1082.0×1082.3×1083.0×1082.2×108
