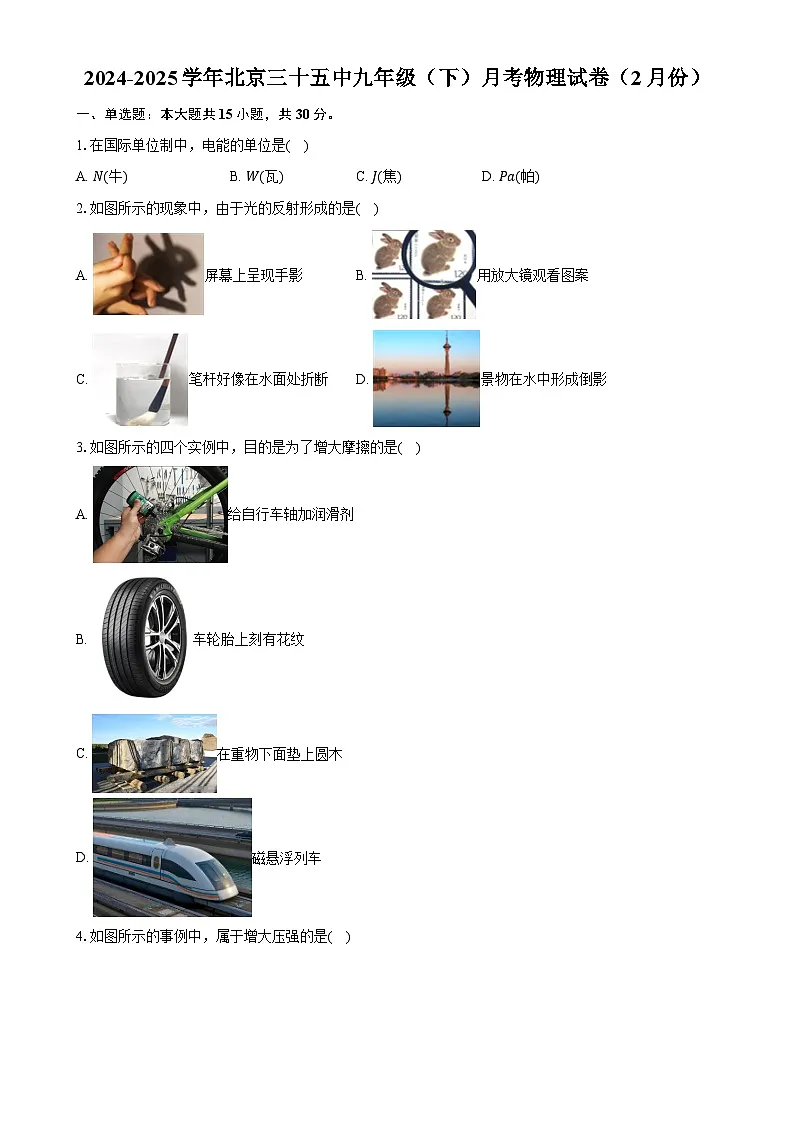

北京三十五中九年级下学期2月月考物理试题-A4

这是一份北京三十五中九年级下学期2月月考物理试题-A4，共25页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.在国际单位制中，电能的单位是( )
A. N(牛)B. W(瓦)C. J(焦)D. Pa(帕)
2.如图所示的现象中，由于光的反射形成的是( )
A. 屏幕上呈现手影B. 用放大镜观看图案
C. 笔杆好像在水面处折断D. 景物在水中形成倒影
3.如图所示的四个实例中，目的是为了增大摩擦的是( )
A. 给自行车轴加润滑剂
B. 车轮胎上刻有花纹
C. 在重物下面垫上圆木
D. 磁悬浮列车
4.如图所示的事例中，属于增大压强的是( )

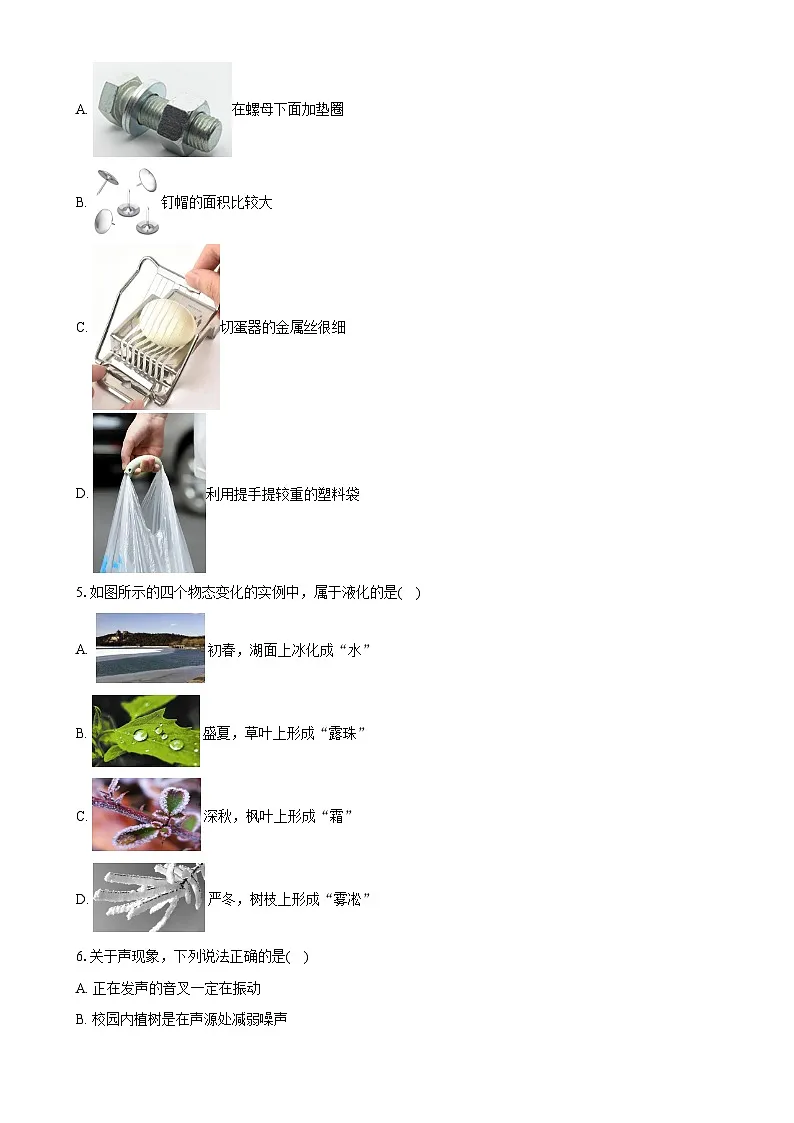

A. 在螺母下面加垫圈
B. 钉帽的面积比较大
C. 切蛋器的金属丝很细
D. 利用提手提较重的塑料袋
5.如图所示的四个物态变化的实例中，属于液化的是( )
A. 初春，湖面上冰化成“水”
B. 盛夏，草叶上形成“露珠”
C. 深秋，枫叶上形成“霜”
D. 严冬，树枝上形成“雾凇”

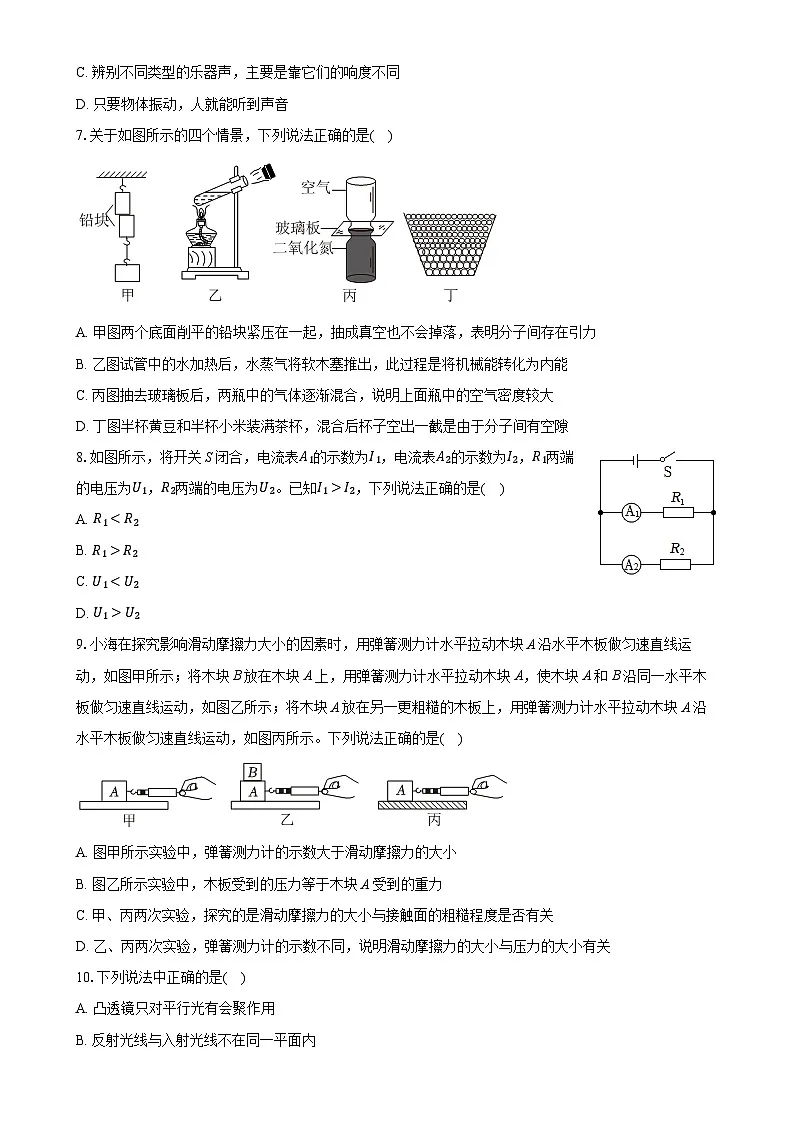

6.关于声现象，下列说法正确的是( )
A. 正在发声的音叉一定在振动
B. 校园内植树是在声源处减弱噪声
C. 辨别不同类型的乐器声，主要是靠它们的响度不同
D. 只要物体振动，人就能听到声音
7.关于如图所示的四个情景，下列说法正确的是( )
A. 甲图两个底面削平的铅块紧压在一起，抽成真空也不会掉落，表明分子间存在引力
B. 乙图试管中的水加热后，水蒸气将软木塞推出，此过程是将机械能转化为内能
C. 丙图抽去玻璃板后，两瓶中的气体逐渐混合，说明上面瓶中的空气密度较大
D. 丁图半杯黄豆和半杯小米装满茶杯，混合后杯子空出一截是由于分子间有空隙
8.如图所示，将开关S闭合，电流表A1的示数为I1，电流表A2的示数为I2，R1两端的电压为U1，R2两端的电压为U2。已知I1>I2，下列说法正确的是( )
A. R1R2
C. U1U2
9.小海在探究影响滑动摩擦力大小的因素时，用弹簧测力计水平拉动木块A沿水平木板做匀速直线运动，如图甲所示；将木块B放在木块A上，用弹簧测力计水平拉动木块A，使木块A和B沿同一水平木板做匀速直线运动，如图乙所示；将木块A放在另一更粗糙的木板上，用弹簧测力计水平拉动木块A沿水平木板做匀速直线运动，如图丙所示。下列说法正确的是( )
A. 图甲所示实验中，弹簧测力计的示数大于滑动摩擦力的大小
B. 图乙所示实验中，木板受到的压力等于木块A受到的重力
C. 甲、丙两次实验，探究的是滑动摩擦力的大小与接触面的粗糙程度是否有关
D. 乙、丙两次实验，弹簧测力计的示数不同，说明滑动摩擦力的大小与压力的大小有关
10.下列说法中正确的是( )
A. 凸透镜只对平行光有会聚作用
B. 反射光线与入射光线不在同一平面内
C. 一束太阳光可以通过三棱镜分解为不同的色光
D. 人离平面镜越远，人在平面镜中所成的像就越小
11.图示的实验中能说明电动机工作原理的是( )
A. 电磁铁吸住铁块
B. 通电螺线管周围存在磁场
C. 通电导体在磁场中受力运动
D. 电磁感应现象
12.关于图中所示的四个物理情境，下列说法中正确的是( )
A. 图甲中，人穿旱冰鞋推墙，人对墙的推力与墙对人的支持力是一对平衡力
B. 图乙中，人用力推石头，石头未动，是因为人的推力小于石头受到的摩擦力
C. 图丙中，人用水平推力推着车在水平地面上做匀速直线运动，人对车做了功
D. 图丁中，人两次将相同的钩码提升相同高度，使用动滑轮不仅省力还能省功
13.如图所示，灯L1和灯L2的额定电压相同，闭合开关S后，两灯均发光，已知此时L1比L2的功率大。不计灯丝电阻的变化，下列说法正确的是( )
A. 通过L1的电流大于通过L2的电流
B. L1两端的电压等于L2两端的电压
C. L1的电阻小于L2的电阻
D. L1的额定功率小于L2的额定功率
14.某校科技兴趣小组的同学们为检测水流速度变化的情况，设计了检测水流速度变化的模拟电路，如图所示。已知电源两端电压保持不变，R0是定值电阻，机翼状探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动(注：水流速度越大，探头上下表面的压力差越大)。则下列分析中正确的是( )
A. 水流速度越小，电压表与电流表的示数之比越小
B. 水流速度越小，电路的总电阻越小
C. 水流速度越大，电压表的示数越大
D. 水流速度越大，电流表的示数越大
15.两个完全相同的圆柱形容器静止放在水平桌面上，其中分别装有质量相等的水和酒精，液面高度如图所示。甲容器中液体对容器底部的压强和压力分别为p1和F1，乙容器中液体对容器底部的压强和压力分别为p2和F2；甲容器对桌面的压强和压力分别为p1'和F1’，乙容器对桌面的压强和压力分别为p2'和F2'，已知水的密度大于酒精的密度，则下列判断中正确的是( )
A. p1I2，根据R=UI可知R1I2，根据R=UI可知R1、R2的大小关系。
本题考查欧姆定律的应用和并联电路的特点，是一道综合题。
9.【答案】C
【解析】解：A、用弹簧测力计水平拉动木块沿水平木板做匀速直线运动，此时滑动摩擦力的大小等于拉力的大小，弹簧测力计对木块的拉力和木板对木块的摩擦力是一对平衡力，故A错误；
B、图乙所示实验中，木板受到的压力等于木块A和木块B的重力之和，故B错误；
C、探究滑动摩擦力的大小与接触面的粗糙程度是否有关，需控制压力大小相同，改变接触面的粗糙程度，故选甲、丙两次实验，故C正确；
D、探究滑动摩擦力的大小与压力的大小关系，需控制接触面的粗糙程度相同，乙、丙两次实验压力不同，接触面的粗糙程度也不同，故D错误。
故选：C。
(1)用弹簧测力计水平拉动木块沿水平木板做匀速直线运动，此时滑动摩擦力的大小等于拉力的大小；
(2)图乙所示实验中，木板受到的压力等于两木块的重力之和；
(3)滑动摩擦力的大小与接触面的粗糙程度和压力有关，根据控制变量法分析甲、乙、丙三图可知。
本题考查二力平衡条件的运用、对压力的理解、滑动摩擦力的影响因素。
10.【答案】C
【解析】解：A、凸透镜可以将平行于主光轴的光线会聚于一点，同时对其它方向射来的光线同样有会聚作用，故A错误；
B、根据光的反射定律可知，反射光线与入射光线一定在同一平面内，故B错误；
C、一束太阳光可以通过三棱镜分解为不同的色光，这就是光的色散现象，故C正确；
D、平面镜成像时，像的大小与物体的大小始终相同，与物体到镜面的距离无关，故D错误。
故选：C。
(1)凸透镜对光有会聚作用，不仅仅是对平行光；
(2)根据光的反射定律的内容可做出判断；
(3)根据光的色散现象可做出判断；
(4)平面镜成像时，成的是正立等大的虚像。
本题主要考查了光学中的一些知识的理解与应用，属光学综合题，总体难度不大。
11.【答案】C
【解析】解：ABC、电动机是根据通电导体在磁场中受力运动的原理工作的，电磁铁吸住铁块，通电螺线管周围存在磁场，都是电流的磁效应，故AB不符合题意，C符合题意；
D.电磁感应现象说明磁能生电，这是发电机的原理，故D不符合题意。
故选：C。
电动机是根据通电导体在磁场中受力运动的原理工作的。
本题考查了电动机的工作原理，要能够熟练辨析电磁部分常见的实验装置图表示的含义。
12.【答案】C
【解析】解：A、图中人穿溜冰鞋推墙，她对墙的推力作用在墙上，墙对她的作用力作用在人上，二力不是作用在同一个物体上，所以不是一对平衡力，故A错误；
B、人用力推石头，石头未动，即石头处于静止状态，受到平衡力作用，所以人的推力等于石头受到的摩擦力，故B错误；
C、人用水平推力推着车在水平地面上做匀速直线运动，则车在水平推力的方向上移动了距离，所以推力对购物车做了功，故C正确；
D、使用动滑轮可以省力，动滑轮不能改变力的方向；使用任何机械都不能省功，省多少倍的力就要费多少倍的距离，这个结论叫功的原理，故D错误。
故选：C。
(1)二力平衡的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上；
(2)处于静止或匀速直线运动的物体受到平衡力的作用；
(3)做功的两个必要因素：一是作用在物体上的力，二是在力的方向上移动的距离，据此判断重力、支持力、推力是否做功；
(4)使用动滑轮可以省力，不能改变力的方向；使用任何机械都不能省功，这个结论叫做功的原理。
本题考查了功的原理、平衡力的判断、力是否做功的判断，难度一般。
13.【答案】D
【解析】解：A、图中灯L1和灯L2串联在电路中，串联电路中各处的电流都相等，因此通过L1的电流等于通过L2的电流，故A错误；
B、已知此时L1比L2的功率大，根据U=PI可知，L1两端的电压大于L2两端的电压，故B错误；
C、已知此时L1比L2的功率大，根据R=PI2可知，L1的电阻大于L2的电阻，故C错误；
D、灯L1和灯L2的额定电压相同，根据P=U2R可知，L1的额定功率小于L2的额定功率，故D正确。
故选：D。
(1)图中灯L1和灯L2串联在电路中，串联电路中各处的电流都相等；
(2)根据U=PI判断灯泡两端电压的大小关系；
(3)根据R=PI2判断两灯泡电阻的大小关系；
(4)根据P=U2R判断两灯泡额定功率的大小关系。
此题考查了电功率公式的应用、串联电路的规律，难度不大，属基础题。
14.【答案】D
【解析】解：由图知，两电阻串联，电压表测变阻器的电压，电流表测电路的电流，
AB、水流速度越小，上下的压强差减小，滑片下移，变阻器连入电路的阻值变大，电路的总电阻变大，而电压表与电流表的比值是滑动变阻器的电阻，是变大的，故AB错误；
CD、当水流的速度变大时，探头下表面压强大于上表面压强，探头向上运动，带动R2滑片上移，变阻器连入电路的阻值变小，电路中电流变大，使得定值电阻的电压增大，则滑动变阻器的电压减小，故C错误，D正确。
故选：D。
由图知，两电阻串联，电压表测变阻器的电压，电流表测电路的电流，当水流的速度变大时，探头下表面压强大于上表面压强，探头向上运动，带动R2滑片上移，变阻器连入电路的阻值变小，根据欧姆定律判定定值电阻两端的电压变化，根据串联电路的电压关系分析滑动变阻器两端的电压变化。
本题考查串联电路的特点、欧姆定律与动态电路分析，属于中档题。
15.【答案】C
【解析】【分析】
本题考查了对压强定义式p=FS的应用。解题时不要受液体压强公式的影响。
利用F=G=mg比较压力大小，利用p=FS比较压强大小。
【解答】
(1)因为水和酒精的质量相等，根据G=mg，水和酒精的重力相等；
又因为容器是圆柱形的，所以两种液体对容器底部的压力等于两种液体的重力，故F1=F2；
因两个容器完全相同，故容器的受力面积S相同，根据p=FS可知，两种液柱对容器底的压强相等，p1=p2。
(2)容器对水平桌面的压力等于容器和液体的重力，故两容器对桌面的压力相等，F1′=F2′
因两个容器完全相同，故桌面的受力面积S相同，根据p=FS可知，两容器对桌面的压强相等，p1′=p2′。
故选：C。
16.【答案】AC
【解析】解：A、固体被压缩时，分子间的距离变小，分子间的距离减小时，分子间的引力和斥力都增大，斥力比引力增大快，分子之间的引力小于斥力，故A正确；
B、晶体在熔化过程中温度保持不变，但由于不断吸收热量，内能增大，故B错误；
C、用干手器吹出的热风吹刚洗过的手，因为热风的温度不但高，而且空气流动速度快，所以可以加快手上水的蒸发，故C正确；
D、内燃机的做功冲程，燃料燃烧产生的燃气对外做功，将内能转化为活塞的机械能，故D错误。
故选：AC。
(1)分子间存在相互作用的引力和斥力。当分子间的距离大于平衡距离时，表现为引力；分子间的距离小于平衡距离时，表现为斥力；
(2)晶体熔化过程中不断吸热，破坏晶体的空间点阵结构，温度不变，内能增大；
(3)影响蒸发的因素：温度、表面积、空气流动速度等；
(4)内燃机的做功冲程将燃气内能转化为机械能；压缩冲程将机械能转化为内能。
本题考查了分子间的作用力、晶体熔化时温度与内能的变化、影响蒸发的因素和内燃机工作过程中能量的转化等知识，属于综合题。
17.【答案】BCD
【解析】解：A.水的比热容比砂石大，质量相等的水和沙石，都升高1∘C，沙石吸收热量比水少，故A错误；
B.固体酒精的熔点是−117∘C；在1标准大气压下，−110∘C大于熔点，酒精是液态，故B正确；
C.水比没有比热容大，比热容与质量无关，一滴水的比热容大于一桶煤油的比热容，故C正确；
D.水银的熔点是−39∘C；可以用水银温度计测量高于熔点的−10∘C的温度，故D正确。
故选：BCD。
AC、比热容表示物质的吸热能力，吸收相同的热量，比热容大的温度变化小。
B、温度低于熔点时，液体会凝固；
D、水银是金属，属于晶体，晶体有固定的熔点，测量温度不能低于熔点。
本题考查熔点与比热容的比较，属于中档题。
18.【答案】BCD
【解析】解：
A、由图可知，小桌对泡沫塑料的压力相同，但受力面积不同，说明压力的作用效果与受力面积有关，对应关系错误；
B、真空铃实验中听不到声音，说明真空不能传声，对应关系正确；
C、小球静止时绳被竖直向下拉紧，说明重力的方向是竖直向下的，对应关系正确；
D、磁铁对铁球的吸引力使铁球的运动方向发生改变，说明力可以改变物体的运动状态，对应关系正确。
故选：BCD。
(1)压力的作用效果，由压力的大小，与受力面积的大小共同决定；
(2)声音的传播需要介质；
(3)重垂线利用了重力方向竖直向下的原理；
(4)力可以改变物体的形状，可以改变物体的运动状态。
本题考查的内容较多，在学习中一定要掌握基本概念和基本规律。
19.【答案】AC
【解析】解：A、处于二力平衡状态的物体要么静止，要么做匀速直线运动，所以，不可能做曲线运动，故A正确；
B、自然界中的一切物体都具有惯性，质量是物体惯性大小的量度，跟物体的运动状态无关，故B错误；
C、踢出去的足球还能继续向前运动，是因为足球有惯性，故C正确；
D、竖直向上抛出的篮球只受竖直向下的重力和空气阻力作用，没有向上的力，故D错误。
故选：AC。
(1)做匀速直线运动的物体处于平衡状态；
(2)质量是物体惯性大小的量度，惯性与物体的运动状态无关；
(3)一切物体都具有惯性；
(4)竖直向上抛出的篮球受竖直向下的重力和空气阻力作用，据此解答。
本题考查力与运动的关系、惯性的概念及其应用，掌握“质量是物体惯性大小的量度”是解答本题的关键。
20.【答案】ACD
【解析】解：A、物体上升的速度为：
v=ht=2m10s=0.2m/s，故A正确；
B、由图可知，n=2，不计绳重和轮与轴间的摩擦，拉力F的大小为：
F=1n(G+G动)=12×(800N+200N)=500N，故B错误；
C、拉力F的功率为：
P=Wt=Fst=Fv′=Fnv=500N×2×0.2m/s=200W，故C正确；
D、该滑轮组的机械效率为：
η=W有W总=GhFs=GhFnh=GnF=800N2×500N×100%=80%，故D正确。
故选：ACD。
(1)根据速度公式求出物体上升的速度；
(2)根据滑轮组装置确定绳子股数，不计绳重和轮与轴间的摩擦，利用F=1n(G+G动)求出拉力F的大小；
(3)根据P=Wt=Fst=Fv′=Fnv求出拉力F的功率；
(4)根据η=W有W总=GhFs=GhFnh=GnF求出该滑轮组的机械效率。
本题考查了功率公式、机械效率公式和滑轮组绳子拉力公式的综合应用。
21.【答案】36.5 3.6 左
【解析】解：
(1)体温计的一个大格表示1∘C，里面有10个小格，因此它的分度值为0.1∘C，因此它的读数为36∘C+0.5∘C=36.5∘C；
(2)弹簧测力计上1N之间有5个小格，所以一个小格为0.2N，即此弹簧测力计的分度值为0.2N，此时指针指在“3.6”处，所以弹簧测力计的示数为3.6N；
(3)用右手握住螺线管，四指的方向和电流方向一致，那么大拇指所指的左端即为螺线管的N极，则通电螺线管的右端是N极。
故答案为：(1)36.5；(2)3.6；(3)左。
(1)先确定体温计的量程和分度值，再根据液面位置读数；
(2)使用弹簧测力计时，首先要明确其量程和分度值，再根据指针位置读数；
(3)知道螺线管中的电流方向，根据安培定则，用右手握住螺线管，四指的方向和电流方向一致，大拇指所指的一端即为螺线管的N极。
本题考查了体温计和弹簧测力计的读数和安培定则的应用，属于基础题目。
22.【答案】96 低于 不变
【解析】解：由表格中数据知，水在沸腾过程中温度保持96∘C不变，所以水的沸点为96∘C；
此时沸点低于标准大气压下的沸点100∘C，所以当时气压低于标准大气压；
水沸腾后，继续给水加热，水的温度保持不变。
故答案为：96；低于；不变。
水沸腾过程中温度保持不变，根据水沸腾时的特点结合表格中数据进行分析；
水的沸腾随气压的升高而增大。
本题探究“水沸腾时温度变化特点”的实验，掌握液体沸腾特点是关键。
23.【答案】(1)右；(2)52.0；(3)20；(4)2.6。
【解析】解：(1)如图甲所示，调节横梁平衡时，指针左偏说明左盘质量偏大，则平衡螺母应向右调节；
(2)如图乙所示，游码标尺的分度值是0.2g，
矿石的质量：m=20g+20g+10g+2.0g=52.0g；
(3)图丙中水的体积：
V水=20mL=cm3，
水和矿石的总体积：
V总=40mL=40cm3，
则矿石的体积：
V=V总−V水=40cm3−20cm3=20cm3，
(4)矿石的密度：
ρ=mV=52.0g20cm3=2.6g/cm3。
故答案为：(1)右；(2)52.0；(3)20；(4)2.6。
(1)天平在调节时，平衡螺母向横梁上翘的一端移动；
(2)在读数时，天平上所有砝码的质量加上游码(读数时以游码左侧对应的刻度为准)所对的数值即待测物体的质量；
(3)弄清楚量筒的量程和分度值，再根据液面对应刻度来读数，矿石的体积等于矿石和水的总体积减去水的体积；
(4)根据公式ρ=mV求出矿石的密度。
测固体的密度是初中物理比较基本的实验，本题考查用天平和量筒的读数以及密度的计算，考查了学生的实验能力。
24.【答案】减小 0.3 8.33
【解析】解：(1)用“伏安法”测量额定电压为2.5V小灯泡的额定功率的实验中，滑动变阻器与小灯泡串联，电压表并联在小灯泡两端，灯泡正常发光时，需要电压达到额定电压，由甲图可知此时电压为U=2.2V小于小灯泡的额定电压，根据串联电路分压特点可知，滑动变阻器接入阻值太大，要想小灯泡正常发光，则应使滑动变阻器接入电路的电阻减小；
(2)电流表的量程为0∼0.6A，分度值为0.02A，此时示数为0.3A，小灯泡正常发光，U=2.5V，
则小灯泡的电阻为R=UI=≈8.33Ω。
故答案为：(1)减小；(2)0.3；8.33。
(1)滑动变阻器与小灯泡串联，电压表并联在小灯泡两端，灯泡正常发光时，需要电压达到额定电压，根据电压表示数和分压作用分析解答；
(2)看清电流表的量程和分度值，读出电流表示数，利用欧姆定律求出其电阻。
此题主要考查学生对于测量小灯泡电功率实验的理解和掌握，分析电路和电表读数是解题关键。
25.【答案】10 C B
【解析】解：(1)由表中第2次实验的数据，物距等于像距，物像等大，可知，此时u=2f=20cm。则f=10cm。即该凸透镜的焦距为10cm；
(2)实验4中物距u=5cm，物距小于一倍焦距，成正立、放大的虚像，故选C；
(3)第3次实验中，实验2中物距u=15cm，像距v=30cm时，物距小于像距，成倒立、放大的实像，是投影仪和幻灯机的制作原理，故选B。
故答案为：(1)10；(2)C；(3)B。
(1)根据凸透镜成像规律中的物距等于2倍焦距时，成倒立等大的实像，可求得其焦距；
(2)据当物距小于焦距时，成正立、放大的虚像；
(3)根据当物距小于像距时，成倒立放大的实像。
此题是探究凸透镜成像规律，其中首先根据表中信息找出该透镜的焦距，根据物距与像距的关系，判断成像情况，这些都是在锻炼学生处理信息的能力，比起一问一答的题型，有一定的实际意义，因此，此类题型受到中考的青睐。
26.【答案】小于 等于
【解析】解：实验表明：质量相同时，钢球的速度越快，动能越大，木块B被撞得越远，第二次钢球到达水平面的速度大于第一次钢球到达水平面的速度，所以第二次将B撞出的距离s2大于第一次的距离s1；木块在水平面上移动时，压力的大小和接触面粗糙程度不变，摩擦力大小不变，所以f1等于f2。
故答案为：小于；等于。
(1)物体的速度越大，对外做功就越大；
(2)影响滑动摩擦力大小的因素是：压力和接触面的粗糙程度，据此判断；
(1)掌握动能、重力势能、弹性势能的影响因素。
(2)掌握动能和重力势能的相互转化。
(3)掌握做功的两个必要因素，并能判断是否做功。
27.【答案】电流 c 材料
【解析】解：
(1)实验中采用了转换法比较电阻大小，即通过比较电流表示数来比较导体电阻的大小；
(2)探究电阻大小与导体的横截面积是否有关，应控制导体的材料和长度不变，编号b、c的电阻丝符合；
(3)选用c、d两根电阻丝可知，两者的横截面积和长度相同、材料不同，电流表示数不同，是探究电阻大小与导体的材料是否有关。
故答案为：(1)电流；(2)c；(3)材料。
(1)电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；
(2)(3)导体的电阻与导体的材料、长度、横截面积有关，实验探究时应采用控制变量法，即在研究导体的电阻与导体的材料是否有关时，应控制导体的长度和横截面积不变；在研究导体的电阻与导体的长度的关系，应控制导体的材料和横截面积不变；在研究导体的电阻与导体的横截面积是否有关时，应控制导体的材料和长度不变。
本题考查了影响电阻大小因素的实验，侧重考查了学生对控制变量法的掌握和应用，是一道较为简单的探究题。
28.【答案】秒表 用烧瓶B替换烧瓶A 移动滑动变阻的滑片到适当位置 仍使电流表的示数为I，30s后读取温度计示数t
【解析】解：(1)电流通过导体产生的热量与电流、电阻和通电时间有关，所以研究电流通过导体产生的热量与电阻关系时，要改变电阻并保证电流和通电时间相同，所以实验中需要用秒表记录时间，即缺少的实验器材是秒表。
(2)研究电流通过导体产生的热量与电阻的关系时，要改变电阻并保证电流和通电时间相同，所以用烧瓶A做完实验后，应该用烧瓶B替换烧瓶A，并移动滑动变阻器的滑片到适当位置，仍使电流表的示数为I，保证电流相同，30s后读取温度计示数t，以便通过煤油温度的变化确定电流通过导体产生的热量。
(1)在探究“电流通过导体产生的热量与电流、电阻和通电时间有关”的实验中，需要知道电流、电阻和通电时间，根据题中已知条件，需要记录时间的秒表。
(2)本实验是探究“电流通过导体产生的热量与导体的电阻有关”，根据Q=I2Rt可知，运用控制变量法，应控制电流和通电时间相同。
本题考查学生对“电流通过导体产生的热量与导体的电阻、电流有关”的实验的理解和掌握，注意控制变量法和转换法的运用。
29.【答案】ρA>ρB>ρ水 圆柱体A、B的密度 圆柱体A、B的体积
【解析】解：(1)自变量是圆柱体A、B的密度，实验中控制变量是圆柱体A、B的体积；
(2)实验记录表格
故答案为：ρA>ρB>ρ水；(1)圆柱体A、B的密度；圆柱体A、B的体积；(2)
。
自变量是圆柱体A、B的密度，实验中控制变量是圆柱体A、B的体积；实验记录表格，根据需要测量的数据(物体的重力、不同物体浸没在液体中弹簧测力计的示数、受到的浮力)设计记录表格。
此题考查了浮力的测量，利用好称重法是本题的关键，涉及到实验记录数据表格的设计，有一定的难度。
30.【答案】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
(1)由I=UR可得，R1两端电压：
U1=IR1=0.2A×5Ω=1V，即电压表示数为1V；
(2)电阻R1消耗的电功率：
P1=U1I=1V×0.2A=0.2W；
(3)因串联电路中总电压等于各分电压之和，U2=U−U1=3V−1V=2V；
电流在30s内通过电阻R2所做的功：W2=U2It=2V×0.2A×30s=12J。
答：(1)电压表的示数为1V；
(2)电阻R1消耗的电功率为0.2W；
(3)电流在30s内通过电阻R2所做的功为12J。
【解析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
(1)根据欧姆定律求出R1两端的电压，即为电压表的示数；
(2)根据P=UI求出电阻R1消耗的电功率；
(3)根据W=UIt可求得，电流在30s内通过电阻R2所做的功。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，是一道较为简单的应用题。
31.【答案】解：(1)如图所示情境中物块A受到竖直向上的拉力和浮力、竖直向下的重力的作用，受力分析示意图如图所示：
；
(2)物块三分之二体积浸在水中静止时，由物块受平衡力可知：物块所受的浮力F浮=G−F1=3N−0.5N=2.5N，
由阿基米德原理可得物块排开水的体积V排=F浮ρ水g=2.5N1×103kg/m3×10N/kg=2.5×10−4m3，
因为：V排=23V物，所以物块A的体积V物=32V排=32×2.5×10−4m3=3.75×10−4m3；
(3)若物块A浸没在水中，所受浮力F浮1=ρ水g V排′=ρ水g V物=1×103kg/m3×10N/kg×3.75×10−4m3=3.75N，
因F浮1>G，所以静止时物块处于漂浮状态，由二力平衡得F浮2=G=3N。
答：(1)如图。
(2)物块A的体积为3.75×10−4m3。
(3)物块A静止时所受的浮力大小为3N。
【解析】(1)如图所示情境中物块A受到竖直向上的拉力和浮力、竖直向下的重力的作用，作用点在重心上，据此得出受力分析示意图；
(2)物块三分之二体积浸在水中静止时，由F浮=G−F1得出物块所受的浮力；由阿基米德原理可得物块排开水的体积V排，因为V排=23V物，据此得出物块A的体积；
(3)若物块A浸没在水中，根据F浮1=ρ水g V排′=ρ水g V物得出所受浮力，根据浮沉条件判断物块所处状态并得出所受的浮力。
本题考查浮沉条件和阿基米德原理的应用，是一道综合题。
32.【答案】T0 串联 增大 铃响
晶体
熔点(∘C)
固态酒精
−117
固态水银
−39
冰
0
物质
比热容[J/(kg⋅∘C)]
水
4.2×103
煤油
2.1×103
沙石
0.92×103
时间t/min
0
1
2
3
4
5
6
7
8
9
10
温度t/∘C
50
58
66
73
80
86
91
96
96
96
96
实验次数
1
2
3
4
物距u/cm
30
20
15
5
像距v/cm
15
20
30
/
编号
材料
长度/m
横截面积/mm2
电流/A
a
镍铬合金丝
1.0
0.2
0.4
b
镍铬合金丝
0.5
0.4
1.4
c
镍铬合金丝
0.5
0.2
0.7
d
康铜合金丝
0.5
0.2
1.6
ρ/kg⋅m−3
G/N
F拉/N
F浮/N
ρ/kg⋅m−3
G/N
F拉/N
F浮/N
