2025-2026学年重庆市杨家坪中学九年级（上）期中物理试卷-自定义类型

这是一份2025-2026学年重庆市杨家坪中学九年级（上）期中物理试卷-自定义类型，共9页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

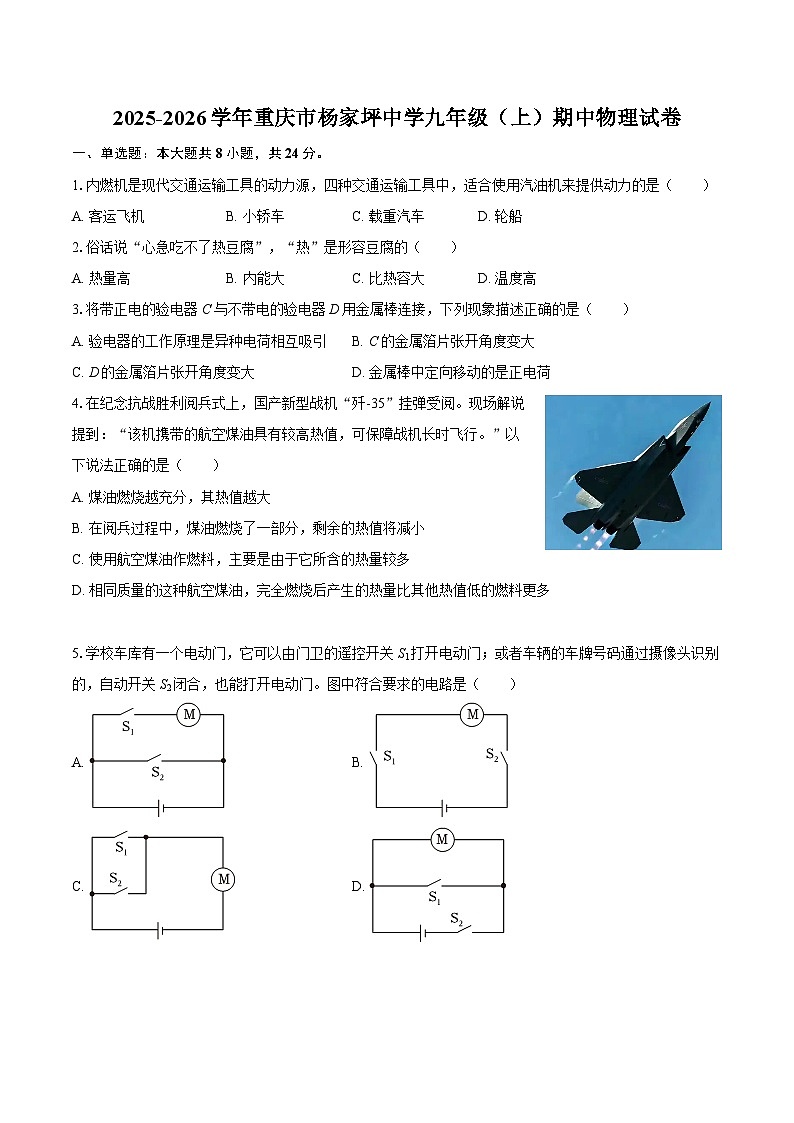

1.内燃机是现代交通运输工具的动力源，四种交通运输工具中，适合使用汽油机来提供动力的是（ ）
A. 客运飞机B. 小轿车C. 载重汽车D. 轮船
2.俗话说“心急吃不了热豆腐”，“热”是形容豆腐的（ ）
A. 热量高B. 内能大C. 比热容大D. 温度高
3.将带正电的验电器C与不带电的验电器D用金属棒连接，下列现象描述正确的是（ ）
A. 验电器的工作原理是异种电荷相互吸引B. C的金属箔片张开角度变大
C. D的金属箔片张开角度变大D. 金属棒中定向移动的是正电荷
4.在纪念抗战胜利阅兵式上，国产新型战机“歼-35”挂弹受阅。现场解说提到：“该机携带的航空煤油具有较高热值，可保障战机长时飞行。”以下说法正确的是（ ）
A. 煤油燃烧越充分，其热值越大
B. 在阅兵过程中，煤油燃烧了一部分，剩余的热值将减小
C. 使用航空煤油作燃料，主要是由于它所含的热量较多
D. 相同质量的这种航空煤油，完全燃烧后产生的热量比其他热值低的燃料更多
5.学校车库有一个电动门，它可以由门卫的遥控开关S1打开电动门；或者车辆的车牌号码通过摄像头识别的，自动开关S2闭合，也能打开电动门。图中符合要求的电路是（ ）
A. B.
C. D.

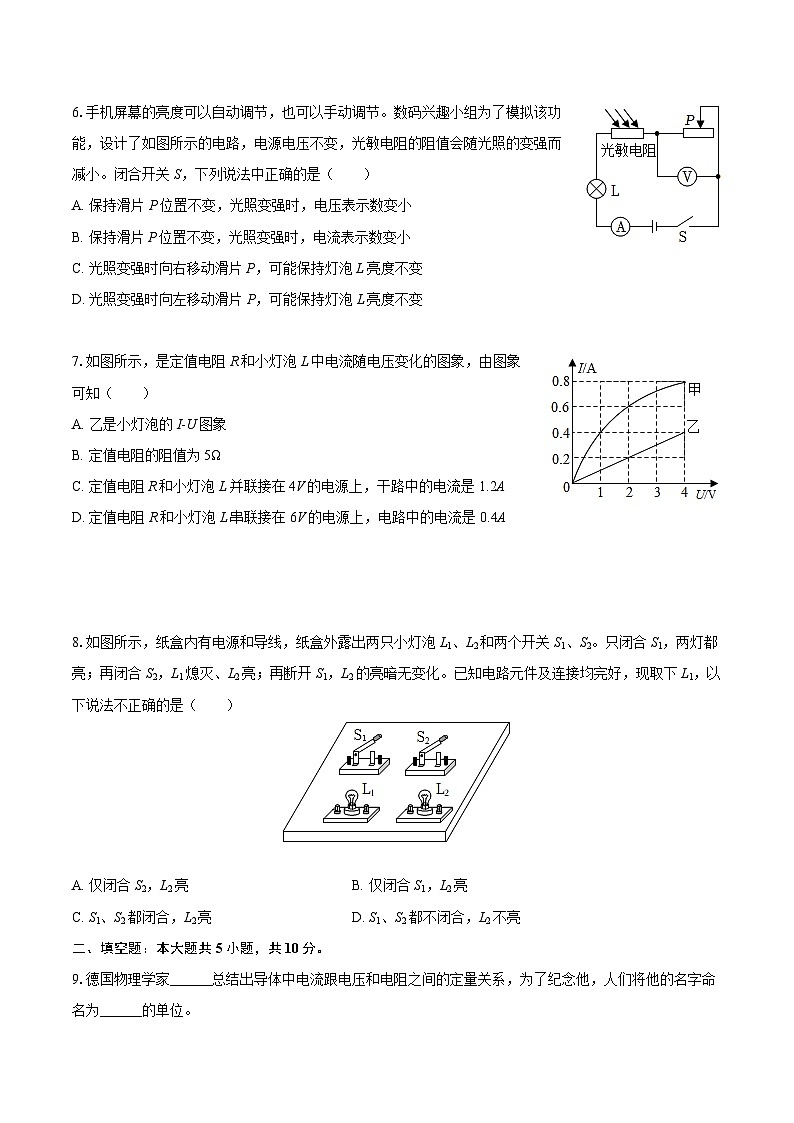

6.手机屏幕的亮度可以自动调节，也可以手动调节。数码兴趣小组为了模拟该功能，设计了如图所示的电路，电源电压不变，光敏电阻的阻值会随光照的变强而减小。闭合开关S，下列说法中正确的是（ ）
A. 保持滑片P位置不变，光照变强时，电压表示数变小
B. 保持滑片P位置不变，光照变强时，电流表示数变小
C. 光照变强时向右移动滑片P，可能保持灯泡L亮度不变
D. 光照变强时向左移动滑片P，可能保持灯泡L亮度不变
7.如图所示，是定值电阻R和小灯泡L中电流随电压变化的图象，由图象可知（ ）
A. 乙是小灯泡的I-U图象
B. 定值电阻的阻值为5Ω
C. 定值电阻R和小灯泡L并联接在4V的电源上，干路中的电流是1.2A
D. 定值电阻R和小灯泡L串联接在6V的电源上，电路中的电流是0.4A
8.如图所示，纸盒内有电源和导线，纸盒外露出两只小灯泡L1、L2和两个开关S1、S2。只闭合S1，两灯都亮；再闭合S2，L1熄灭、L2亮；再断开S1，L2的亮暗无变化。已知电路元件及连接均完好，现取下L1，以下说法不正确的是（ ）
A. 仅闭合S2，L2亮B. 仅闭合S1，L2亮
C. S1、S2都闭合，L2亮D. S1、S2都不闭合，L2不亮
二、填空题：本大题共5小题，共10分。
9.德国物理学家______总结出导体中电流跟电压和电阻之间的定量关系，为了纪念他，人们将他的名字命名为______的单位。

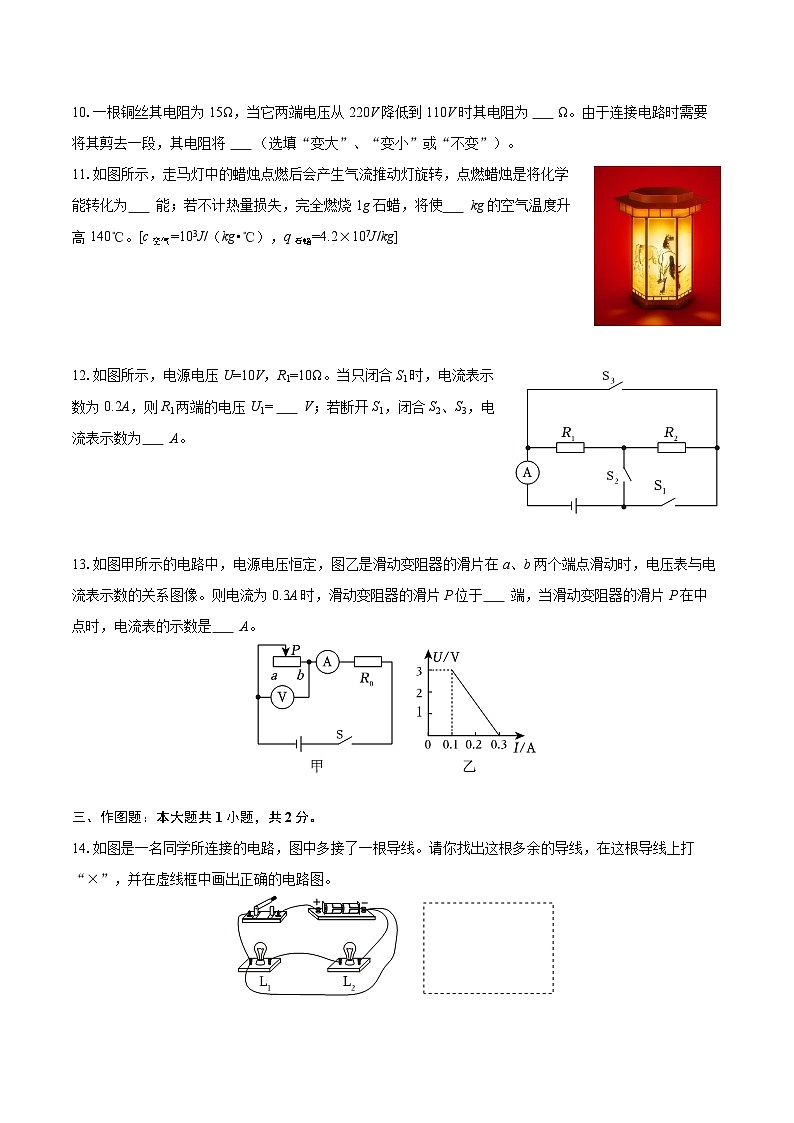

10.一根铜丝其电阻为15Ω，当它两端电压从220V降低到110V时其电阻为 Ω。由于连接电路时需要将其剪去一段，其电阻将 （选填“变大”、“变小”或“不变”）。
11.如图所示，走马灯中的蜡烛点燃后会产生气流推动灯旋转，点燃蜡烛是将化学能转化为 能；若不计热量损失，完全燃烧1g石蜡，将使 kg的空气温度升高140℃。[c空气=103J/（kg•℃），q石蜡=4.2×107J/kg]
12.如图所示，电源电压U=10V，R1=10Ω。当只闭合S1时，电流表示数为0.2A，则R1两端的电压U1= V；若断开S1，闭合S2、S3，电流表示数为 A。
13.如图甲所示的电路中，电源电压恒定，图乙是滑动变阻器的滑片在a、b两个端点滑动时，电压表与电流表示数的关系图像。则电流为0.3A时，滑动变阻器的滑片P位于 端，当滑动变阻器的滑片P在中点时，电流表的示数是 A。
三、作图题：本大题共1小题，共2分。
14.如图是一名同学所连接的电路，图中多接了一根导线。请你找出这根多余的导线，在这根导线上打“×”，并在虚线框中画出正确的电路图。
四、实验探究题：本大题共3小题，共22分。
15.比较水与煤油的吸热能力。实验装置如图，用相同酒精灯加热：
（1）实验需控制水和煤油的______和初温相等，用______（选填“相同”或“不同”）的酒精灯加热；
（2）实验中通过______（选填“加热时间”或“升高温度”）来反映吸收热量的多少，这种研究方法叫______法；
（3）实验数据显示，加热4min后，水升高的温度比煤油低，说明______的比热容更大，这种物质更适合做______（选填“散热剂”或“发热体”）。
16.小源同学在“探究电流与电压的关系”实验中，使用的实验器材有：两节新干电池、滑动变阻器、电流表、电压表、开关、定值电阻和导线若干。
（1）请帮助小源同学将实物图（图甲）连接完整（要求：滑片向左移动，电流表示数变大）；
（2）小源同学把10Ω的定值电阻接入电路，将滑动变阻器的滑片调至最______（选填“左”或“右”）端；闭合开关前发现电流表如图乙所示，其原因可能是______；
（3）改正错误后，闭合开关，调节滑片，进行多次实验，将实验数据记录在表中并绘制I-U图像，如图丙所示，分析图像可得出结论：当电阻一定时，通过导体的电流跟导体两端的电压成______；
（4）接着小源又想完成“测量小灯泡正常发光时的电阻”实验，将定值电阻替换为额定电压为3.8V小灯泡，新电源电压恒为6V，连接电路时应将开关______，在现有器材条件下，为了顺利完成实验，他接下来还需调整电压表的操作是______，闭合开关，移动滑动变阻器滑片，使电压表示数为______V，小灯泡正常发光。此时电流表的示数如图丁所示，则小灯泡正常发光时的电阻为______Ω。
17.杨家坪中学物理实验小组在“探究串联电路电压的规律”实验中设计了如图甲所示的电路。
（1）连好电路闭合开关后，小明发现两个灯泡都不亮，电压表的示数接近电源电压。小明接下来的操作最合理的是：断开开关，（______）（选填下列字母），然后闭合开关，观察电压表示数。
A.立即更换两个灯泡
B.拧紧L1两端的接线柱
C.拧紧L2两端的接线柱
（2）排除故障后，闭合开关，测得AB两点间电压如图乙所示，电压表示数为______V。
（3）小华和小明在实验过程中进行了讨论交流，小华提出利用原来的电路图，电压表所接的B点不动，只将A点改接到C点上，便可测出L2两端的电压，小明认为这个方法______（选填“可行”或“不可行”），原因是______。
（4）下表是他们实验测量的数据，分析表中的实验数据：
①小华设计的表格中存在的不足之处是______；
②完善表格后，分析表格数据可以得出结论：______；（用字母表述）
③小华觉得第一次的UAC=2.9V比后两次UAC=2.8V大，是不合理的；小明却认为三组数据都是合理的。你认为______（选填“小华”或“小明”）的观点是正确的；
④为使结论更具普遍性，可将灯泡换成其他类型用电器多次实验，此外，还可以______。
五、计算题：本大题共2小题，共14分。
18.如图所示，电源电压为12V，电流表A1示数为0.6A，电流表A2示数为1.8A。求：
（1）R1两端电压；
（2）通过R2的电流。
19.如图所示是小睿的新家安装的燃气热水器，小睿想测量该燃气热水器的加热效率，热水器流出热水温度为48℃，加热的自来水质量为5kg,消耗燃气0.02m3。（已知自来水的温度为20℃，燃气的热值是4×107J/m3）
（1）0.02m3的燃气完全燃烧放出的热量；
（2）这个过程中自来水吸收的热量为多少？
（3）该燃气热水器的加热效率是多少？
六、综合题：本大题共1小题，共8分。
20.阅读短文，回答问题。
自动拍摄火情的无人机
如图甲为自动拍摄火情的无人机（以下简称无人机），由锂电池供电，采用4个电动机分别带动旋翼转动，对下方空气施力的同时获得升力。该无人机携带的微型摄像装置带有自动拍摄火情功能，未出现火情时处于待机状态；图乙为火情自启系统原理图，该系统由“自启电路”“控制电路”等组成。其中电源由无人机的锂电池（电压为12V）提供，R是电阻箱（最大阻值54Ω），RP是红外探测器，它的阻值与红外线强度变化的关系图像如图丙所示（E为红外线强度，单位为cd）。当发生火情时，无人机上的RP探测到红外线强度增强，阻值变小，a、b两端电压变大，当a、b两端电压达到某一数值时摄像机将自主启动进入工作状态。图丙是该无人机的部分参数。
（1）4个电动机的连接方式是______（选填“并联”或“串联”），电动机工作时主要将电能转化为______能。
（2）如图丁是无人机上的平衡警示局部电路图，其中S为重力开关，金属片M可绕O点自由转动，当无人机水平时，M在a、b中间。当它严重左倾时（M与a接通）绿灯亮；当它严重右倾时（M与b接通）㧟灯亮。请根据要求补全电路图。
（3）在“火情自启系统”中，自启电路中a、b两端电压必须大于或等于9V，控制电路才能启动摄像机进入工作状态。若设定红外线强度为3cd时启动摄像机工作，此时电阻箱的阻值至少应调到多少？该系统能实现火情探测的最小红外探测强度为多少？
1.【答案】B
2.【答案】D
3.【答案】C
4.【答案】D
5.【答案】C
6.【答案】C
7.【答案】C
8.【答案】B
9.【答案】欧姆 电阻
10.【答案】15
变小

11.【答案】内
0.3

12.【答案】2
1.25

13.【答案】b
0.15

14.【答案】答：由图可知，闭合开关时，电路会短路，多余的导线为L1左端与电源负极相连的这根导线，应去掉，如图所示：
；
去掉后，电路正常，且两灯串联，电路图如图所示：
。
15.【答案】质量;保证相同时间内两种物质吸收的热量相等 加热时间;转换 水;散热剂
16.【答案】（1） 右;电流表未调零 正比 断开;将电压表与滑动变阻器并联;2.2;19
17.【答案】B 1.2 不可行;电压表正负接线柱接反了 物理量没有带单位;UAC=UAB+UBC;小明;改变电源电压并多次实验
18.【答案】R1两端电压为12V；
通过R2的电流是1.8A
19.【答案】0.02m3的燃气完全燃烧放出的热量为8×105J；
这个过程中自来水吸收的热量为5.88×105J；
该燃气热水器的加热效率是73.5%
20.【答案】并联;机械 （2） （3）此时电阻箱的阻值至少应调到18Ω；该系统能实现火情探测的最小红外探测强度为1cd 实验次数
UAB
UBC
UAC
1
1.0
1.9
2.9
2
1.2
1.6
2.8
3
1.4
1.4
2.8
