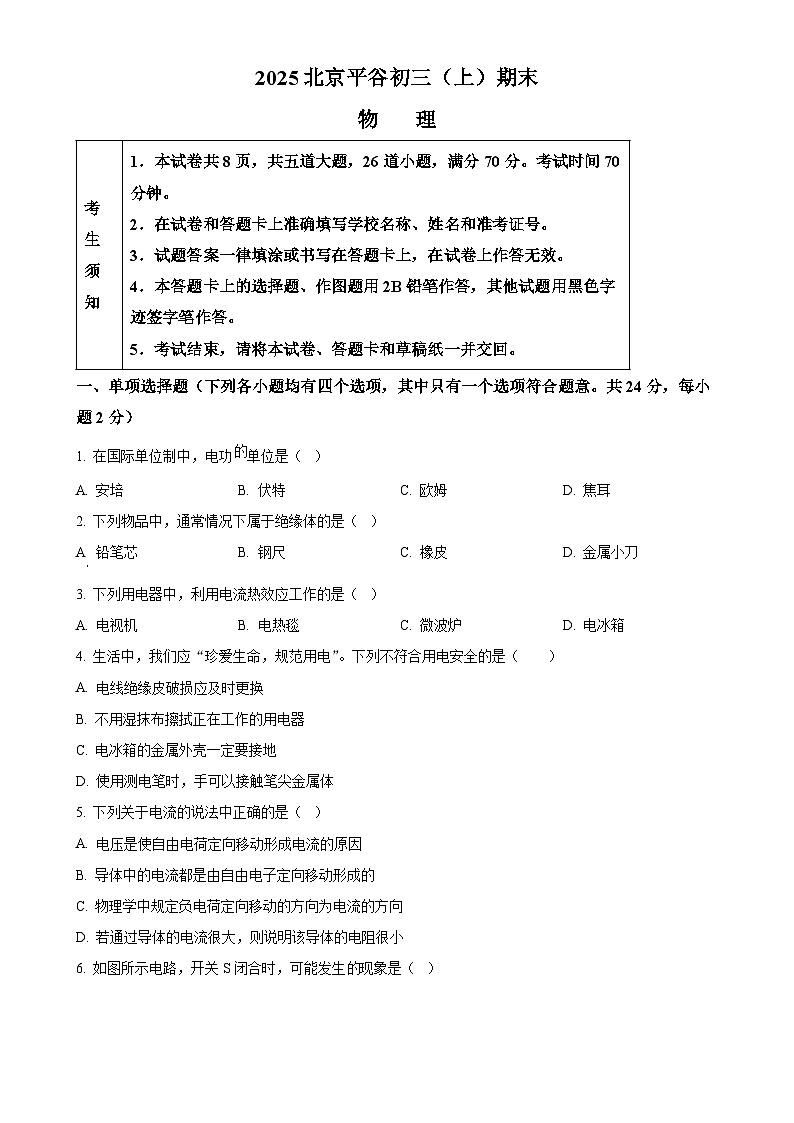

北京市平谷区九年级上学期期末考试（一模）物理试卷（原卷版）-A4

这是一份北京市平谷区九年级上学期期末考试（一模）物理试卷（原卷版）-A4，共10页。试卷主要包含了多项选择题，实验解答题，科普阅读题，计算题等内容，欢迎下载使用。
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共24分，每小
题2分）
1. 在国际单位制中，电功单位是（ ）
A. 安培B. 伏特C. 欧姆D. 焦耳
2. 下列物品中，通常情况下属于绝缘体的是（ ）
A 铅笔芯B. 钢尺C. 橡皮D. 金属小刀
3. 下列用电器中，利用电流热效应工作的是（ ）
A. 电视机B. 电热毯C. 微波炉D. 电冰箱
4. 生活中，我们应“珍爱生命，规范用电”。下列不符合用电安全的是（ ）
A. 电线绝缘皮破损应及时更换
B. 不用湿抹布擦拭正在工作的用电器
C. 电冰箱的金属外壳一定要接地
D. 使用测电笔时，手可以接触笔尖金属体
5. 下列关于电流的说法中正确的是（ ）
A. 电压是使自由电荷定向移动形成电流的原因
B. 导体中的电流都是由自由电子定向移动形成的
C. 物理学中规定负电荷定向移动的方向为电流的方向
D. 若通过导体的电流很大，则说明该导体的电阻很小

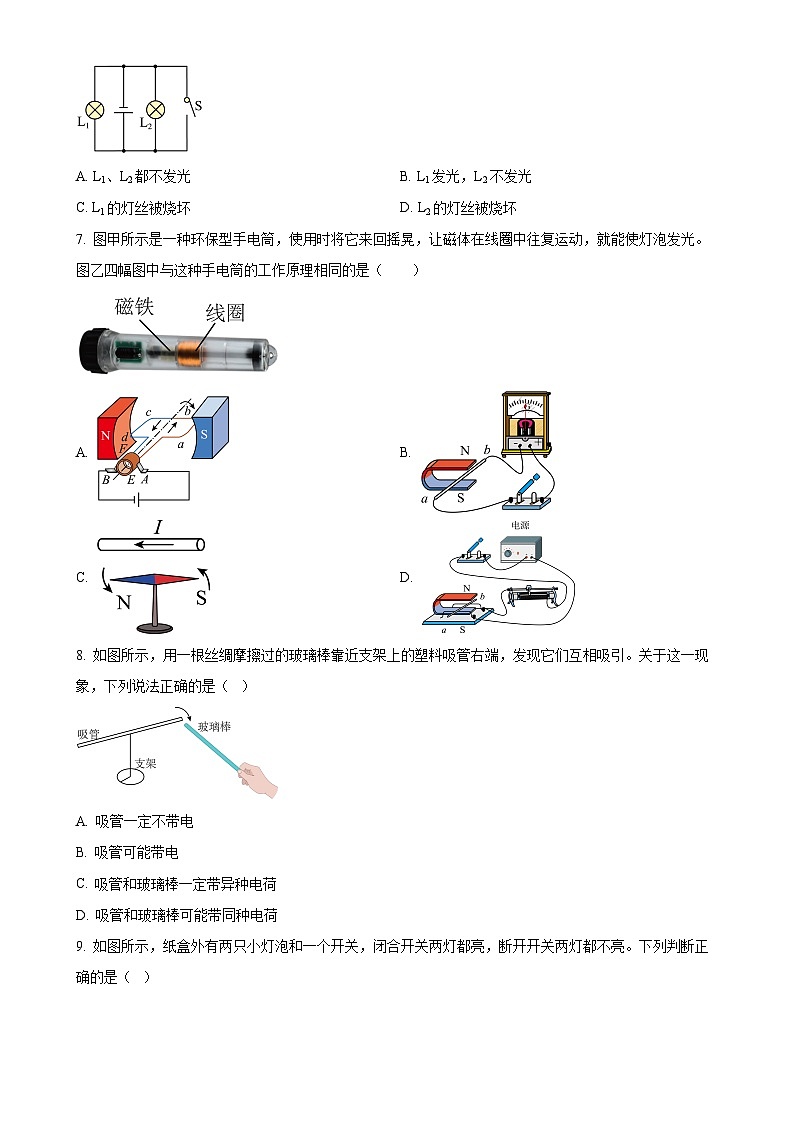

6. 如图所示电路，开关S闭合时，可能发生现象是（ ）
A. L1、L2都不发光B. L1发光，L2不发光
C. L1的灯丝被烧坏D. L2的灯丝被烧坏
7. 图甲所示是一种环保型手电筒，使用时将它来回摇晃，让磁体在线圈中往复运动，就能使灯泡发光。图乙四幅图中与这种手电筒的工作原理相同的是（ ）
A. B.
C. D.
8. 如图所示，用一根丝绸摩擦过的玻璃棒靠近支架上的塑料吸管右端，发现它们互相吸引。关于这一现象，下列说法正确的是（ ）
A. 吸管一定不带电
B. 吸管可能带电
C. 吸管和玻璃棒一定带异种电荷
D. 吸管和玻璃棒可能带同种电荷

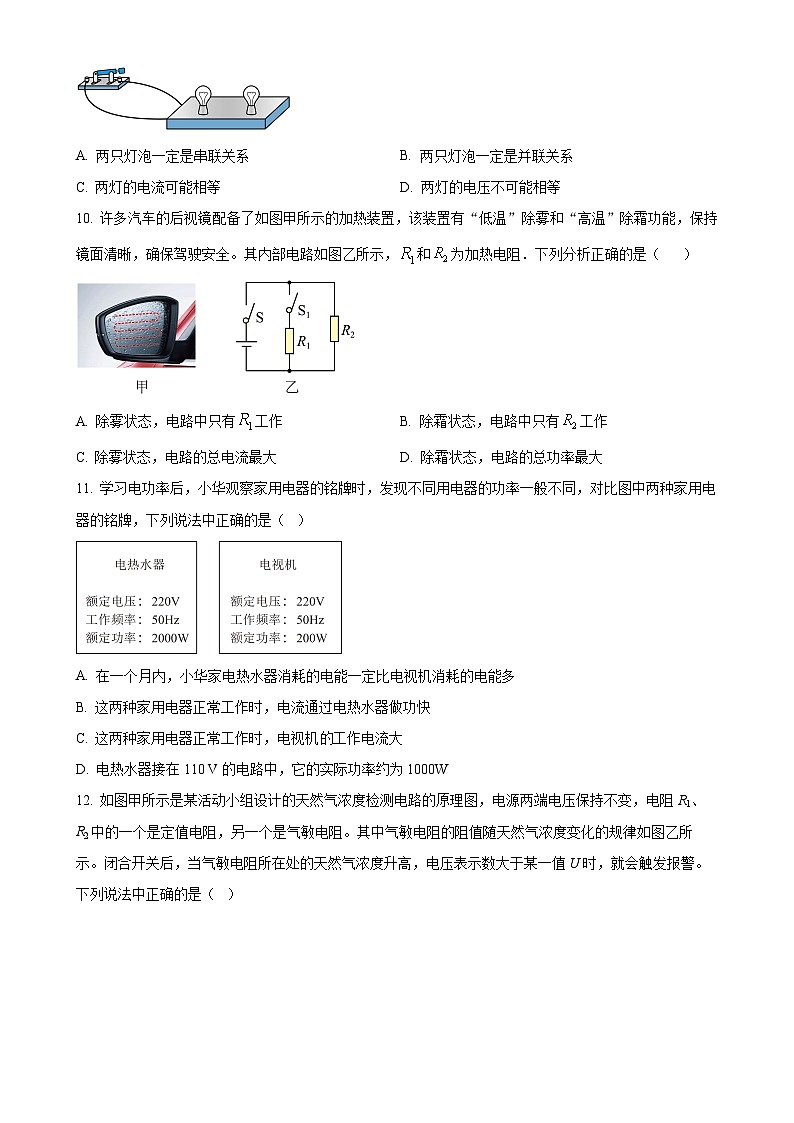

9. 如图所示，纸盒外有两只小灯泡和一个开关，闭合开关两灯都亮，断开开关两灯都不亮。下列判断正确的是（ ）
A. 两只灯泡一定是串联关系B. 两只灯泡一定是并联关系
C. 两灯的电流可能相等D. 两灯的电压不可能相等
10. 许多汽车的后视镜配备了如图甲所示的加热装置，该装置有“低温”除雾和“高温”除霜功能，保持镜面清晰，确保驾驶安全。其内部电路如图乙所示，和为加热电阻．下列分析正确的是（ ）
A. 除雾状态，电路中只有工作B. 除霜状态，电路中只有工作
C. 除雾状态，电路的总电流最大D. 除霜状态，电路的总功率最大
11. 学习电功率后，小华观察家用电器的铭牌时，发现不同用电器的功率一般不同，对比图中两种家用电器的铭牌，下列说法中正确的是（ ）
A. 在一个月内，小华家电热水器消耗的电能一定比电视机消耗的电能多
B. 这两种家用电器正常工作时，电流通过电热水器做功快
C. 这两种家用电器正常工作时，电视机工作电流大
D. 电热水器接在110 V的电路中，它的实际功率约为1000W
12. 如图甲所示是某活动小组设计的天然气浓度检测电路的原理图，电源两端电压保持不变，电阻R1、R2中的一个是定值电阻，另一个是气敏电阻。其中气敏电阻的阻值随天然气浓度变化的规律如图乙所示。闭合开关后，当气敏电阻所在处的天然气浓度升高，电压表示数大于某一值U时，就会触发报警。下列说法中正确的是（ ）
A. R1为气敏电阻
B. 随着天然气浓度增加，通过定值电阻的电流变小
C. 达到报警浓度时，电路的总功率最大
D. 若让报警浓度变低，可以换用阻值更小的定值电阻
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。本大题共6分，每小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
13. 关于电和磁，下列说法正确的是（ ）
A. 磁场是由磁感线组成的
B. 电路中有电流就一定会产生磁场
C. 利用撒在磁体周围的铁屑可以判断该磁体周围磁场分布情况
D. 闭合电路的导体在磁场中做切割磁感线运动时，导体中一定产生感应电流
14. 实验小组分别测量了小灯泡RL在不同电压下的电流值，根据实验数据绘制了I-U图像如图所示。根据图像信息可判断（ ）
A. 图中乙是通过小灯泡RL的电流与其两端电压变化规律的图像
B. 当通过定值电阻R的电流为0.6A时，它消耗的电功率为4.8W
C. 当RL和R串联在电路中，电流为0.2A时，电源电压为3V
D. 当RL和R并联在电压为4V的电路中时，总电流为0.5A
15. 某同学所做电学实验的电路如图所示，电源电压恒为4.5V，定值电阻R1标有“5Ω 0.5A”，滑动变阻器R2规格是“20Ω 1A”，电压表量程是“0~3V”，电流表量程是“0~0.6A”，在不损坏电路元件的情况下，下列判断正确的是 （ ）
A. 当变阻器R2的滑片P向左移动时，电流表示数变大
B. 电压表示数变化范围0~3V
C. 滑动变阻器接入电路的最大阻值是10Ω
D. 电阻R1的电功率大小范围是0.45~1.25W
三、实验解答题（共28分，16、20、22题各4分；17、18、23题各3分；19题2分；21题5分）
16.
（1）如图1所示，电阻箱的示数为________Ω。
（2）如图所示，电能表的示数为__________kW·h。
17. 小海在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示，铁屑静止时的分布情况如图乙所示：
（1）小海用磁感线描述图甲、乙所示的两个实验现象，图丙是他画出的部分曲线，请用箭头标出图丙中A点的磁场方向______；
（2）小海在如图甲所示实验的基础上，只改变电流的方向，发现小磁针静止时N极的指向均与原来相反，说明通电螺线管两端的磁极性质与______有关；
（3）如图所示，小海画出了通电螺线管的一种绕线情况，并标出了电流方向，可知通电螺线管的______（选填“A”或“B”）端是N极。
18. 小华用电池组、小灯泡、电位器、导线和开关组成了一个调光电路，如图甲所示。图乙所示是电位器的内部构造示意图。闭合开关后，电位器的______（选填“ap”或“cp”）段接入电路，小华将电位器的金属滑片P顺时针转动时，改变电阻丝接入电路中的__________（选填“材料”、“长度”或“横截面积”），使小灯泡变______（选填“亮”或“暗”）。
19. 如图所示是研究磁场对通电导体的作用的实验装置。小华用该装置进行实验的步骤如下：首先将导线AB放入磁场中，闭合开关后，发现导线AB向左运动；然后断开开关，磁体N极和S极对调，其他保持不变，闭合开关后，发现导线AB向右运动。小华所探究的问题：_______________________________。
20. 如图所示是探究“电流通过导体产生的热量与哪些因素有关”的实验，两个透明的容器中密封着初温和质量相同的空气，与透明容器相连的U形管中注入等量的液体，实验前A、B两管液面相平。
（1）实验中可通过A、B两管液面高度变化来反映密封空气温度的高低，进而反映电流通过容器中电阻丝_____________的多少。
（2）如图甲所示，容器中的电阻R1=5Ω、R2=10Ω，通电一定时间后，观察U形管中液面高度的变化如图甲所示，该实验得出的结论是__________________________________。
（3）如图乙所示，容器中的电阻R1'=5Ω、R2'=5Ω，右侧容器外部电阻R3=5Ω，并与R2'并联，该实验探究的问题是电流通过导体产生的热量与______是否有关，若将R3换成阻值为10Ω的电阻，则______（选填“能”或“不能”）完成此探究实验。
21. 在“测量小灯泡的功率”实验中，小灯泡额定电压为2.5V，小灯泡正常发光时的电阻约为9Ω，按如图甲所示连接好电路。
（1）连接电路时应断开开关，闭合开关之前滑动变阻器的滑片应移到 _____（选填“A”或“B”）端；
（2）移动滑动变阻器的滑片到某一位置时电压表示数为2.1V，为了让灯泡正常发光，滑片应向 _____（选填“A”或“B”）端移动；
（3）移动滑片使灯泡正常发光，电流表示数如图乙所示，灯泡的额定功率为_____W；
（4）在测量小灯泡电功率拓展实验中，电流表坏了，老师给同学们提供了一个阻值为R0的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丙所示的实验电路图，请你完成下面实验步骤：
①连接好实验电路，闭合开关S1，将开关S2拨到触点2，移动滑片，使电压表的示数为U额；
②保持_____________不变，再将开关S2拨到触点1，读出电压表的示数为U；
③小灯泡额定功率的表达式P额=____________________（用“U额”“U”和“R0”表示）。
22. 为探究并联电路中干路电流与支路电流之和的关系，小华利用满足实验要求的电源、小灯泡、开关、导线和电流表等器材，按照如图甲所示的电路进行实验。
（1）实验中他将电流表分别接在A、B、C三处进行测量，图乙是测量某处电流时连接的实物电路，此时电流表测量的是_____（选填“A”、“B”或“C”）处的电流；
（2）该实验中的自变量是____________ ；
（3）测出A、B、C三处的电流分别为IA=0.20A、IB=0.24A、IC=0.44A，可以初步得出：当L1与L2并联时，干路电流等于通过L1和L2的电流之和。但为得出更普遍的规律，应进行多次实验，请自选器材，写出实验方法：____________________________；
（4）画出实验数据记录表格___________________________。
23. 某实验小组同学设计了电热水器限温电路，接在家庭电路中如图所示。R0为具有加热功能的定值电阻，R为热敏电阻，其R阻值随温度升高而减小，S0（）为限流开关，其作用是当水温达到限制温度T时，电路中的电流会达到S0的保护电流I，使S0自动断开。若用电高峰时家庭电路中的电压降低，分析并说明实际限制的温度与原限制温度的关系。
四、科普阅读题（共4分）
24. 阅读下列短文
电动汽车的充电设备—充电桩
现在国产新能源汽车越来越被普遍推广，目前需要解决及发展的就是我们汽车充电的问题，一般来说纯电汽车都有两个孔的充电器，快充口和慢充口，如图20所示，因此充电时需要选择合适的充电桩。两种充电桩在速度、功率以及电压上都有所不同：在充电速度上，电站充电桩通常比家装充电要快，电站充电桩通常采用更高的充电功率，对应很多个等级，如30kW、60kW、100kW、150kw、200kW等，可以在30min到2h左右较短时间充满电；而家用充电桩的功率一般为7kW，需要6h到10h不等的时间，具体的时间根据车型不等。
在电源类型和电压标准方面，家用充电桩一般使用交流电，电压标准较低为家庭电压220V，而电站充电桩则采用直流电，电压通常大于220V，一般在380V以上。
在安全性和费用方面，家装可能存在安全隐患，如锂电池自燃等风险，家用充电桩的收费为分时段收费、高低峰时电价不等，电价大多是0.2-0.8元/度不等，充电站的充电桩电价较高一般为0.8-2.0元/度不等，相应的充电站还要收取服务费也会增加每度电的总费。
科学家们还在不断研究新能源汽车的使用更新，从充电快慢到费用再到充电的方便程度，要解决的技术壁垒将会越来越少。
（1）充电桩为电动汽车的电池充电时，将______能转化为化学能，此时电池相当于______（选填“电源”或“用电器”）；
（2）小华家新买一款电动汽车使用的是家用充电桩，一般充电9h可以充满，若使用功率为60kW的电站充电桩充电，则用______h即可充满；
五、计算题（共8分，每小题4分）
25. 如图所示的电路中，已知R2=40Ω。当闭合S时，电流表A1的示数是0.2A，电流表A的示数是0.6A。求：
（1）电阻R1阻值；
（2）电路消耗的电功率。
26. 图甲为某款多功能电饭煲，乙为该电饭煲的工作原理图。R1和R2均为阻值不变的电热丝，S为手动开关，S1为自动控制开关。某次煮饭过程加热时间为0.3h，保温时间为0.2h。多功能电饭煲的主要参数如下表所示。求：
（1）请画出该电饭煲分别在加热和保温时的等效电路图；
（2）电热丝R2的阻值；
考
生
须
知
1．本试卷共8页，共五道大题，26道小题，满分70分。考试时间70分钟。
2．在试卷和答题卡上准确填写学校名称、姓名和准考证号。
3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。
4．本答题卡上的选择题、作图题用2B铅笔作答，其他试题用黑色字迹签字笔作答。
5．考试结束，请将本试卷、答题卡和草稿纸一并交回。
品名
多功能电饭煲
额定电压
220V
频率
50Hz
加热挡功率
880W
保温挡功率
88W
