知识点回顾
知识点1：磁现象 磁场
1、磁现象：磁性、磁体、磁极、磁化、磁场、磁感线等。
（1）磁性：物体能够吸引铁、镍、钴等物质的性质。
（2）磁体：具有磁性的物体叫磁体。它有指向性：指南北。
（3）磁极：磁体上磁性最强的部分叫磁极。
a、任何磁体都有两个磁极：北极(N极)和南极(S极)；
b、同名磁极互相排斥，异名磁极互相吸引。
（4）磁化：使原来没有磁性的物体获得磁性的过程。
a、铁、镍、钴等物质能被磁化，称为磁性材料；
b、磁性材料能被磁化，非磁性材料不能被磁化；
c、铁磁化后磁性容易消失，叫软磁性材料，钢磁化后磁性不容易消失，叫硬磁性材料。
2、磁场：在磁体周围存在的一种物质，能使小磁针偏转，这种物质看不见，摸不到，我们把它叫做磁场。磁体周围存在着磁场。
（1）磁极间的相互作用就是通过磁场发生的；
（2）磁场的基本性质：对放入其中的磁体产生磁力的作用；
（3）磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向。

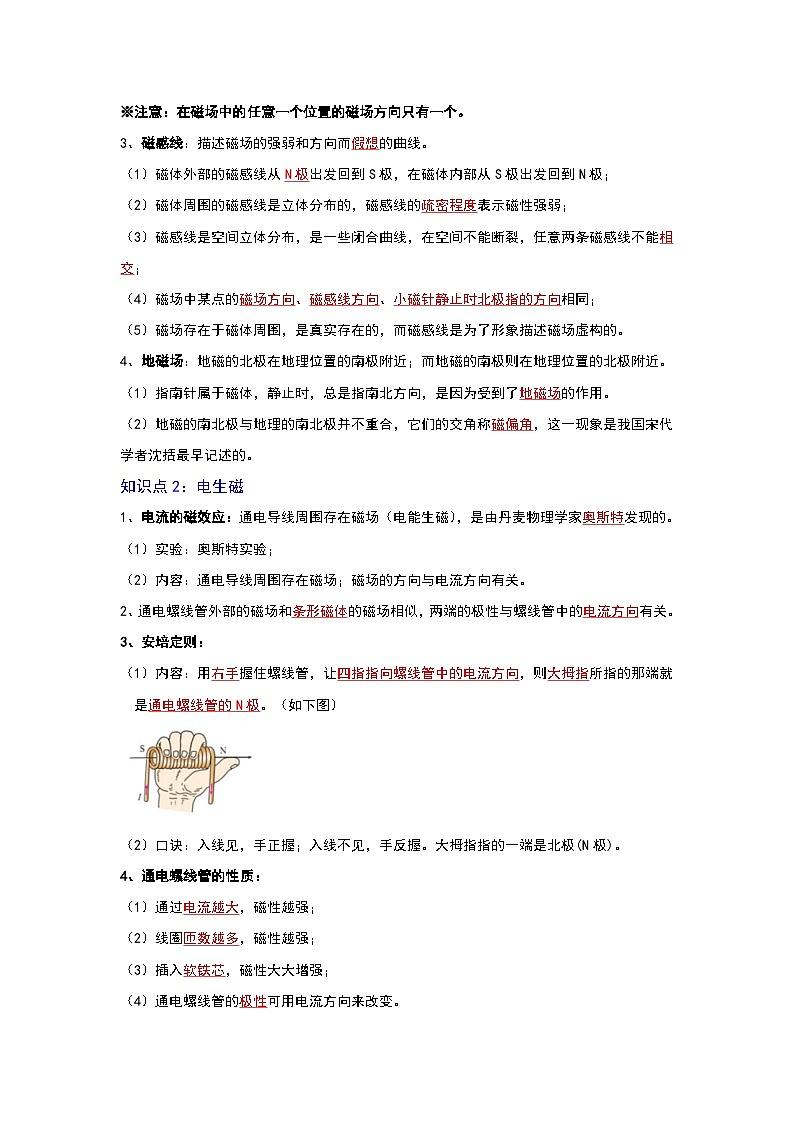

※注意：在磁场中的任意一个位置的磁场方向只有一个。
3、磁感线：描述磁场的强弱和方向而假想的曲线。
（1）磁体外部的磁感线从N极出发回到S极，在磁体内部从S极出发回到N极；
（2）磁体周围的磁感线是立体分布的，磁感线的疏密程度表示磁性强弱；
（3）磁感线是空间立体分布，是一些闭合曲线，在空间不能断裂，任意两条磁感线不能相交；
（4）磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同；
（5）磁场存在于磁体周围，是真实存在的，而磁感线是为了形象描述磁场虚构的。
4、地磁场：地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近。
（1）指南针属于磁体，静止时，总是指南北方向，是因为受到了地磁场的作用。
（2）地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这一现象是我国宋代学者沈括最早记述的。
知识点2：电生磁
1、电流的磁效应：通电导线周围存在磁场（电能生磁），是由丹麦物理学家奥斯特发现的。
（1）实验：奥斯特实验；
（2）内容：通电导线周围存在磁场；磁场的方向与电流方向有关。
2、通电螺线管外部的磁场和条形磁体的磁场相似，两端的极性与螺线管中的电流方向有关。
3、安培定则：
（1）内容：用右手握住螺线管，让四指指向螺线管中的电流方向，则大拇指所指的那端就
是通电螺线管的N极。（如下图）
（2）口诀：入线见，手正握；入线不见，手反握。大拇指指的一端是北极(N极)。
4、通电螺线管的性质：
（1）通过电流越大，磁性越强；
（2）线圈匝数越多，磁性越强；
（3）插入软铁芯，磁性大大增强；
（4）通电螺线管的极性可用电流方向来改变。

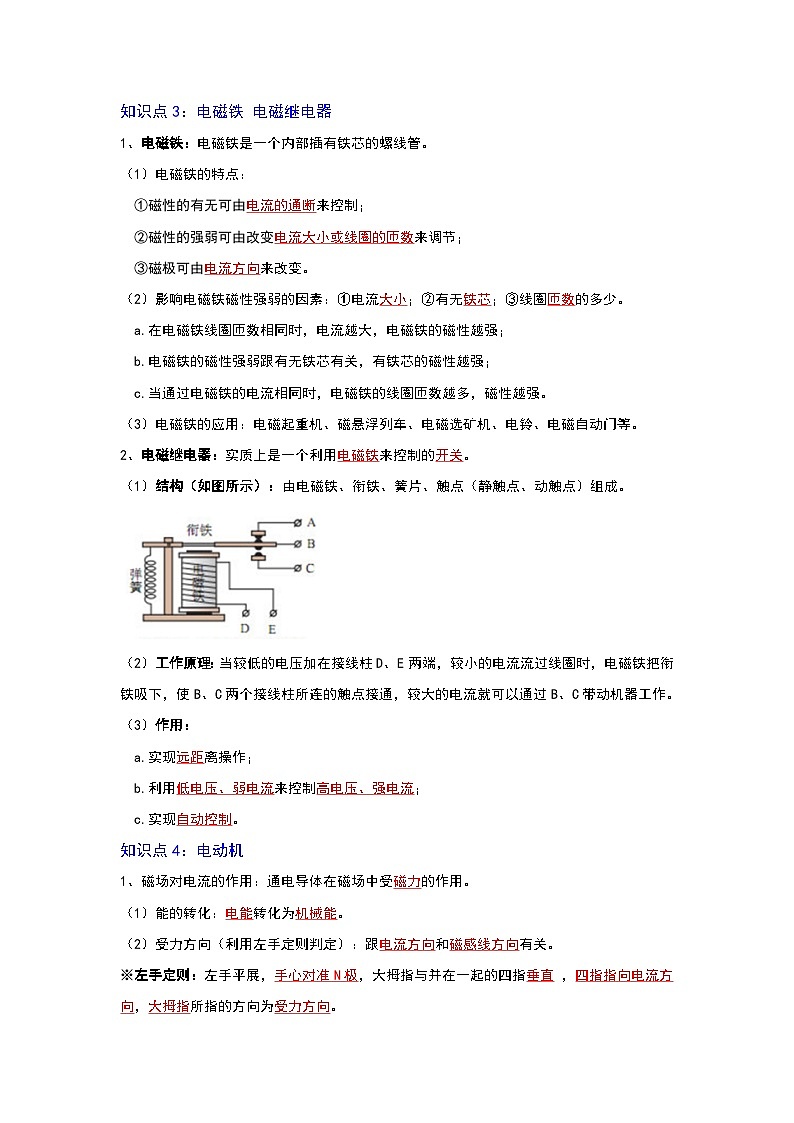

知识点3：电磁铁 电磁继电器
1、电磁铁：电磁铁是一个内部插有铁芯的螺线管。
（1）电磁铁的特点：
①磁性的有无可由电流的通断来控制；
②磁性的强弱可由改变电流大小或线圈的匝数来调节；
③磁极可由电流方向来改变。
（2）影响电磁铁磁性强弱的因素：①电流大小；②有无铁芯；③线圈匝数的多少。
a.在电磁铁线圈匝数相同时，电流越大，电磁铁的磁性越强；
b.电磁铁的磁性强弱跟有无铁芯有关，有铁芯的磁性越强；
c.当通过电磁铁的电流相同时，电磁铁的线圈匝数越多，磁性越强。
（3）电磁铁的应用：电磁起重机、磁悬浮列车、电磁选矿机、电铃、电磁自动门等。
2、电磁继电器：实质上是一个利用电磁铁来控制的开关。
（1）结构（如图所示）：由电磁铁、衔铁、簧片、触点（静触点、动触点）组成。
（2）工作原理：当较低的电压加在接线柱D、E两端，较小的电流流过线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的触点接通，较大的电流就可以通过B、C带动机器工作。
（3）作用：
a.实现远距离操作；
b.利用低电压、弱电流来控制高电压、强电流；
c.实现自动控制。
知识点4：电动机
1、磁场对电流的作用：通电导体在磁场中受磁力的作用。
（1）能的转化：电能转化为机械能。
（2）受力方向（利用左手定则判定）：跟电流方向和磁感线方向有关。
※左手定则：左手平展，手心对准N极，大拇指与并在一起的四指垂直 ，四指指向电流方向，大拇指所指的方向为受力方向。
（3）应用：电动机。
2、电动机（如图所示）
（1）基本结构：转子（线圈）、定子（磁体）、电刷、换向器。
电刷的作用：与半环接触，使电源和线圈组成闭合电路。
换向器的作用：使线圈一转过平衡位置就改变线圈中的电流方向。
（2）工作原理：电动机是利用通电线圈在磁场中受力而转动的原理制成的。
（3）通电线圈在磁场中的受力大小跟电流（电流越大，受力越大），磁场的强弱（磁性越强，受力越大）和线圈的匝数（匝数越大，受力越大）有关。
（4）应用：直接电动机：（电动玩具、录音机、小型电器等）；交流电动机：（电风扇、洗衣机、家用电器等）。
知识点5：磁生电
1、 电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流（磁生电），是由英国物理学家法拉第发现的。
（1）产生感应电流的条件：a、电路必须闭合；b、只是电路的一部分导体切割磁感线运动。
（2）感应电流的方向：跟导体切割磁感线运动方向和磁感线方向有关。
（3）能的转化：机械能转化为电能。
（4）应用：发电机
2、发电机
（1）工作原理：发电机是根据电磁感应原理工作的，交流发电机主要由定子和转子组成。
（2）交流电：电流方向作周期性改变的电流。
（3）直流电：电流方向不改变的电流。
（4）产生的感应电流大小跟磁场强度、切割磁感线速度、线圈匝数（导体的长度）有关。
（5）周期（T）、频率（f）：我国交流电周期是0.02s，频率为50Hz（每秒内产生的周期性变化的次数是50次），每秒电流方向改变100次。
（6）发电机和电动机的区别
※动圈式话筒的原理是电磁感应。
典例分析
考点1 磁现象 磁场
【典例1】（2022•牡丹江）下列用磁感线描述的磁场方向不正确的是（ ）
A． B．
C． D．
【典例2】（2021•陕西）我国古代很多著作对物理现象都有所描述．如西晋张华撰写的《博物志》记载到：“今人梳头、脱着衣时，有随梳、解结有光者，亦有咤声。”意思是说，人在梳头、脱衣时通过摩擦使物体带了 ．宋代沈括所著的《梦溪笔谈》中描写到：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”意思是说小磁针在 作用下一端指南略微偏东，文中指南的磁极为小磁针的 极．
【典例3】（2022•朝阳）闭合开关S后，在通电螺线管和条形磁铁的共同作用下，小磁针静止在图示位置。请在图中标出小磁针的N极和A点的磁感线方向。
考点2 电生磁
【典例4】（2022•宁波）如图所示为课本中的一个实验：“把一段通电导线弯成圆环，形成环形电流，让圆环导线穿过一块与圆环平面垂直的平板。利用铁粉观察它周围的磁场分布。”如果导线内电流方向如箭头所示，当置于平板上A点的磁针（黑色端为N极）静止时，下列图中磁针指向正确的是（ ）
A．B．
C．D．
【典例5】（2022•广西）如图所示，通电螺线管周围存在磁场，M是某一磁感线上的一点，小磁针静止在磁场中，则M点的磁场方向及小磁针的左端极性分别是（ ）
A．向左 N极B．向右 N极C．向左 S极D．向右 S极
【典例6】（2022•达州）如图所示，开关S闭合，根据通电螺线管周围的磁感线分布判断直流电源的左端为 （选填“正极”或“负极”）；弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中，弹簧测力计示数 （选填“先变小后变大”“一直不变”或“先变大后变小”）。
【典例7】（2022•鞍山）如图所示，在螺线管旁悬挂一条形磁体。闭合开关后，条形磁体向左偏。请在括号内标出：
（1）通电螺线管的“N”或“S”极；
（2）电源的“+”或“﹣”极。
【典例8】（2022•东营）如图所示是“探究影响通电螺线管磁性强弱的因素”的实验装置。
（1）正确连接好电路，闭合开关前，滑动变阻器的滑片应置于最 （选填“左”或“右”）端；
（2）闭合开关，调节滑片位置，电流表的指针如图所示，则电流表的示数为 A，此时通电螺线管的下端是 （选填“N”或“S”）极；
（3）下列操作能减弱通电螺线管磁性的是 （选填字母）；
A．抽去铁芯 B．电源两极对调 C．减少线圈的匝数
（4）电磁铁的用途很多，如电磁起重机，试再列举至少2项电磁铁在实际中的应用： 、
。
考点3 电磁铁 电磁继电器
【典例9】（2022•晋中）创新小组的同学们为学校食堂设计了一个可自动注水的储水池。如图是它的简化装置图，电源电压一定。控制电路中，RN为压敏电阻，其阻值随压力的变化而变化，R0为定值电阻。闭合开关S1、S2，当池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水。下列分析正确的是（ ）
A．水位上升时，电磁铁磁性变弱 B．水位上升时，通过R0电流变小
C．水位下降时，R0的电功率变大 D．水位下降时，RN的阻值会变大
【典例10】（2022•十堰）某小区因暴雨引起车库积水，部分车辆被淹，小明看到新闻后，设计了如图所示的车库积水自动报警器，如图是该报警器原理图，金属块A和B分别固定在车库地面附近适当高处，若车库积水水面到达 处（选填“A”或“B”）时，
（选填“绿”或“红”）灯发光报警，此时电磁铁的上端是 极（选填“N”或“S”）。

【典例11】（2022•陕西）如图所示，用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称（要求：闭合开关，移动滑片P时，螺线管磁性强弱改变）。

【典例12】（2022•海南）某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和铁钉绕制成两个电磁铁A和B，B铁钉上绕有更多匝数的线圈，实验装置如图所示。
（1）如图甲，闭合开关，电磁铁A的钉尖是 极（选填“N”或“S”）；将滑动变阻器的滑片P向右移动，能吸引 的大头针（选填“更多”“不变”或“更少”）。
（2）如图乙，把电磁铁A和B串联，闭合开关，多次移动滑动变阻器的滑片P，发现电磁铁B总能吸引更多的大头针，通过比较，得出的结论是
。
（3）电磁铁在生活中应用广泛，请举一例： 。
考点4 电动机
【典例13】（2022•徐州）如图所示，线圈通电后，受磁场力作用将开始顺时针旋转。如果线圈是固定的，磁体可以绕线圈旋转，则线圈通电后，磁体将（ ）

A．开始顺时针旋转B．开始逆时针旋转
C．保持静止D．以上三种情况都有可能
【典例14】（2022•贵港）目前，贵港市正在打造“中国—东盟新能源电动车”生产基地，主动融入“一带一路”建设，取得了较好成效。电动车主要部件之一是电动机，其工作原理是通电导体在磁场中受 的作用；在给电动车充电过程中，是将 能转化为化学能。
考点5 磁生电
【典例15】（2022•丹东）如图所示，风车可以带动发电机发电。下列四幅图中能揭示发电机工作原理的是（ ）
A． B．C． D．
【典例16】（2022•黔西南州）如图是一款运动手环，手环内置一空心密闭的塑料管，管内有一小块可移动的磁铁，管外绕着线圈。戴着这种手环步行时，磁铁随手臂的摆动在管内往复运动，线圈中便会产生电流，这是利用了 原理。手环中记录的运动数据还可通过 无线传送到手机上，与好友分享。
【典例17】（2022•桂林）在如图所示的装置中，闭合开关后，导体AB在磁场中沿 （选填“左右”或“上下”）方向运动时，会产生感应电流，这就是电磁感应现象。人们根据此现象发明了 机。

【典例18】（2022•日照）某校九年级一班物理兴趣小组的同学，学习了磁现象的知识后，深受物理学家奥斯特和法拉第科学探索精神的影响，怀着极大的兴趣对下列实验进行了探究。
（1）如图甲，将小磁针放在南北方向的直导线正下方，小磁针静止，N极指向北。如图乙触接电源，小磁针的N极向纸外偏转。断开连接后，小磁针恢复到图甲位置。如图丙，将电源正负极对调，再次触接电源，小磁针的N极向纸内偏转。则：

①通电导线周围存在磁场，且磁场的方向与 有关。
②断开电源后，小磁针恢复到图甲状态，这是因为小磁针受到了 的作用。
③如图丁所示，高速电子束飞过小磁针上方时，小磁针将发生如图 所示方向的偏转，原因是 。
（2）利用图戊所示的装置，让闭合电路中的一部分导体AB在磁场中运动，观察电流表指针的偏转情况，记录在表中。已知当电流从电流表的左侧接线柱流入时，指针向左偏转；从右侧接线柱流入时，指针向右偏转。
根据表中记录的实验信息，完成下列问题：
④由第1、2两次实验可知，导体棒AB平行于磁感线运动，闭合回路中 （填“会”或“不会”）产生感应电流。
⑤由第3、4两次实验可知，导体棒AB中感应电流的方向与 的方向有关。如果固定导体棒AB，水平向右移动磁铁，电流表的指针向 偏转。
⑥本实验的设计不完整，不能探究感应电流的方向与磁场方向的关系。为了使探究过程更加完整，应 。
⑦小明将电流表换成完好的小灯泡，再做第3、4两次实验时小灯泡不亮，最可能的原因是 。
⑧发电机的原理与本实验的原理一样，己图为发电机的示意图，图中时刻线框水平，箭头为线框旋转的方向，此时ab边中的电流方向 （填“由a到b”或“由b到a”）。
巩固训练
一、选择题。
1．（2022•广州）放在条形磁体周围的小磁针静止时如图所示，三个小磁针的N极和一个小磁针的S极被涂黑，则S极被涂黑的小磁针是（ ）

A．甲B．乙C．丙D．丁
2．（2022•温州）如图是某同学发明的“铁皮自动分开装置”。将强磁铁靠近一叠铁皮，被磁化后的铁皮会自动分开。铁皮分开的原因是（ ）
A．同名磁极相互吸引B．异名磁极相互吸引
C．同名磁极相互排斥D．异名磁极相互排斥
3．（2022•开福区校级一模）如图所示，下列关于磁现象的分析中，说法正确的是（ ）
A．甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是磁感线
B．乙图中，U形磁铁周围的磁感线在靠近磁极处分布得比较疏
C．丙图中，小磁针S极的受力方向，与通电螺线管在该点的磁感线切线方向相反
D．丁图中，北京地区地面附近能自由转动的小磁针静止时，N极指向地理南极附近
4．（2022•广安）物理学是认识世界、改变世界、服务人类的应用型科学，如图与磁悬浮列车的磁悬浮原理相同的是（ ）
A． B．
C． D．
5．（2022•江西）如图所示，是某同学自制的简易电磁锁原理图。闭合开关S，滑片P向左移动，使静止在水平桌面的条形磁体滑动，打开门锁。下列说法正确的是（ ）

A．通电后电磁铁a端为S极
B．滑片向左移动的过程中电磁铁的磁性增强
C．条形磁体在滑动过程中受到向左的摩擦力
D．条形磁体在滑动过程中受到的摩擦力变小
6．（2022•烟台）目前，新能源电动汽车被越来越多的家庭所喜欢，其核心部件是电动机。如图所示能说明电动机工作原理的是（ ）
A． B．
C． D．
7．（2022•宿迁）新能源汽车越来越普及，如图所示为新能源汽车专用号牌，号牌中的字母“D”表示纯电动汽车，这类汽车的动力装置为电动机，下列选项所示实验与其工作原理相同的是（ ）
A．B．
C．D．
8．（2022•菏泽）下列用电器的工作原理与发电机相同的是（ ）
A．家用电水壶 B．无线充电器
C．小型电风扇 D．舞台扬声器
9．（2022•湘潭）我国高铁采用了能量回收制动方式：列车到站前停止动力供电，继续向前运行，内部线圈随车轮转动，切割磁感线产生感应电流，把机械能转化为电能进行回收。以下与其工作原理相同的是（ ）
A． B．
C． D．
二、填空题。
10．（2022•枣庄）公元1世纪初，东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。如图，“柢”即握柄，是磁体的 极，司南之所以能指向南北方向，是由于受到 的作用。

11．（2021•宁波）科学方法是开启大自然奥秘之门的钥匙。
（1）如图所示，用鼓锤分别重敲和轻敲鼓面，铜鼓发出的声音的响度不同，同时可以通过乒乓球反弹的高度，来显示出鼓面振动的情况。通过实验可知：鼓面振动的 越大，响度越大。
（2）为了便于描述光的传播路径和方向，科学上引入了光线的概念，实际上光线并不存在。为了形象地表示磁体周围磁场分布的强弱和方向，科学上引入了 的概念，实际上它也并不存在。
12．（2021•甘孜州）如图所示，探究“通电螺线管周围磁场强弱”的实验中，闭合开关S后，其A端为 （选填“N”或“S”）极；当滑动变阻器的滑片向右移动时，螺线管的磁性将 （选填“增强”或“减弱”）。
13．（2022•成都）为实现节能和智能控制，空调内部用到了传感器和电磁继电器，如图是启动或停止空调压缩机的电路示意图。电磁继电器是利用电磁铁控制工作电路通断的
（选填“用电器”、“电源”或“开关”）。夏天，空调制冷，房间温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性 ，低于设定温度时，工作电路就断开，停止制冷。
14．（2022•宜昌）如图在扬声器的线圈两端连接干电池，扬声器 持续发声，线圈 持续受到磁场的作用力。（均选填“会”或“不会”）
实验次数
导体棒移动情况
电流表指针偏转情况
1
竖直向上
不偏转
2
竖直向下
不偏转
3
水平向左
向右偏转
4
水平向右
向左偏转
