2025-2026学年湖北省武汉市江汉区九年级（上）期中物理试卷-(带答案和解析)

这是一份2025-2026学年湖北省武汉市江汉区九年级（上）期中物理试卷-(带答案和解析)，共28页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
1.关于温度、热值、热量、内能，以下说法正确的是( )
A. 一个物体吸收了热量，它的温度不一定会升高
B. 一块0∘C的冰比同等质量0∘C的水含有的热量小
C. 热量一定是从内能大的物体向内能小的物体转移
D. 汽油温度降低，内能会减少，但密度变大，热值也会变大
2.如图A是四冲程汽油机的工作示意图，如图B是我国古代曾发明的一种点火器，以牛角为套筒，把艾绒黏附在木质推杆前端。取火时一只手握住套筒，另一只手向内猛推推杆，推杆前端的艾绒就会被点燃。如图C转速表中的示数反映了发动机曲轴每分钟的转动次数。下列说法错误的是( )
A. 图A中乙冲程吸入的是汽油和空气的混合物
B. 图B中通过做功增加了艾绒的内能
C. 图A丁冲程中存在着化学能转化为内能的过程，乙、丁冲程靠飞轮惯性完成
D. 图C中示数说明此时发动机一个气缸每分钟完成做功冲程375次
3.2024年5月3日17时27分，长征五号遥八运载火箭携带嫦娥六号月球探测器从中国文昌航天发射场成功发射。飞行约37分钟后，将嫦娥六号探测器送入地月转移轨道，由此开启世界首次月背“挖宝”之旅。下列说法正确的是( )
A. 火箭发动机不是热机
B. 火箭采用液态氢作为火箭的燃料，原因是液态氢具有较大的比热容
C. 火箭从地面向上发射过程中，火箭外壳温度升高，内能增大，机械能减小
D. 火箭发射升空的过程中，燃料燃烧产生的内能一部分转化为了火箭的机械能

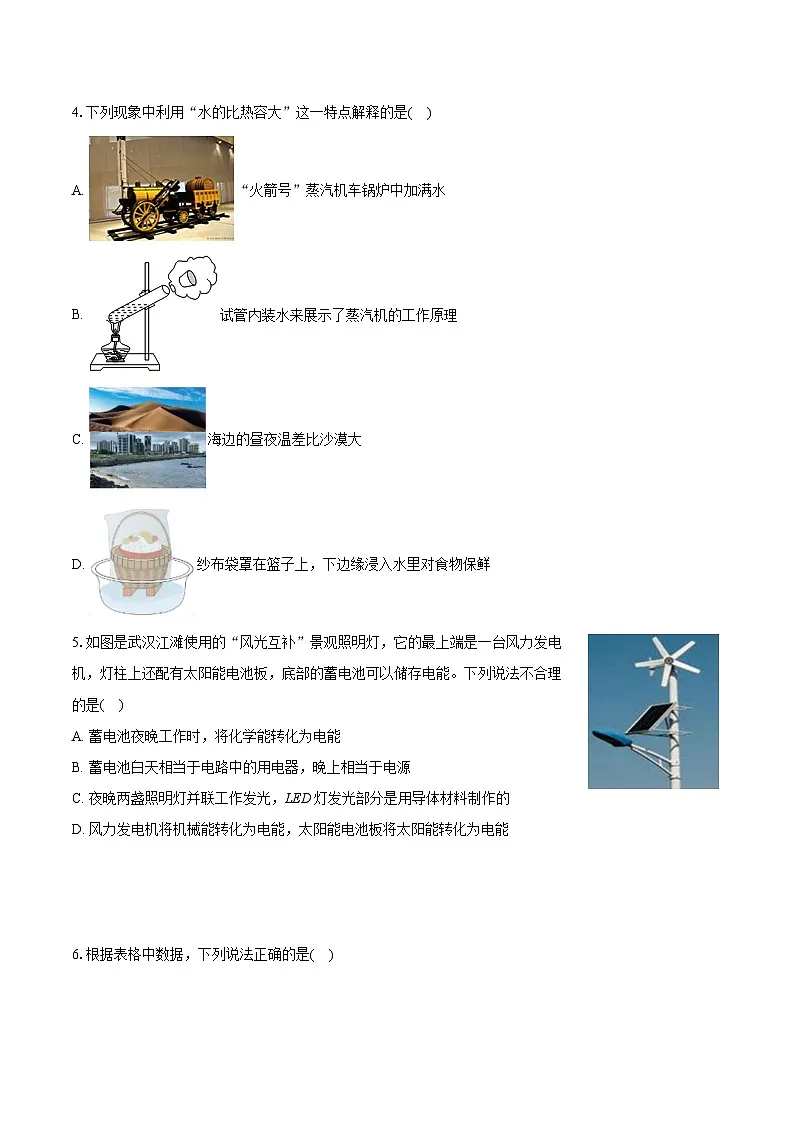

4.下列现象中利用“水的比热容大”这一特点解释的是( )
A. “火箭号”蒸汽机车锅炉中加满水
B. 试管内装水来展示了蒸汽机的工作原理
C. 海边的昼夜温差比沙漠大
D. 纱布袋罩在篮子上，下边缘浸入水里对食物保鲜
5.如图是武汉江滩使用的“风光互补”景观照明灯，它的最上端是一台风力发电机，灯柱上还配有太阳能电池板，底部的蓄电池可以储存电能。下列说法不合理的是( )
A. 蓄电池夜晚工作时，将化学能转化为电能
B. 蓄电池白天相当于电路中的用电器，晚上相当于电源
C. 夜晚两盏照明灯并联工作发光，LED灯发光部分是用导体材料制作的
D. 风力发电机将机械能转化为电能，太阳能电池板将太阳能转化为电能

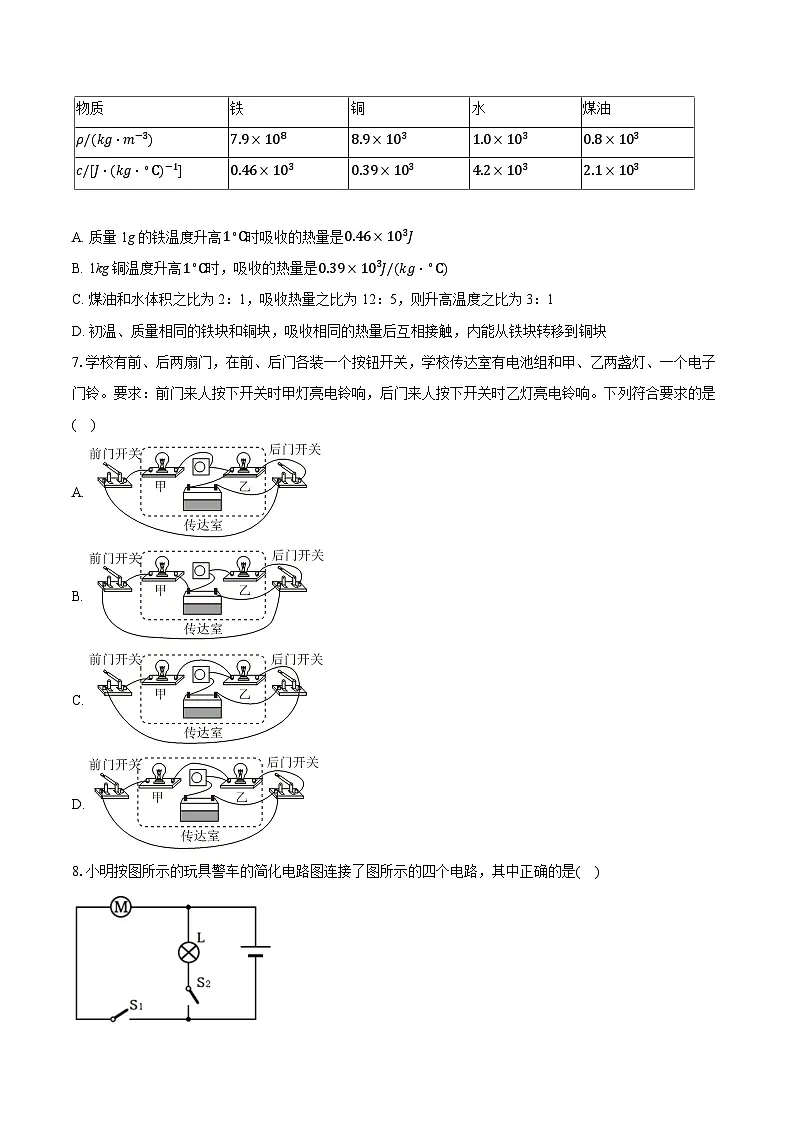

6.根据表格中数据，下列说法正确的是( )
A. 质量1g的铁温度升高1∘C时吸收的热量是0.46×103J
B. 1kg铜温度升高1∘C时，吸收的热量是0.39×103J/(kg⋅∘C)
C. 煤油和水体积之比为2：1，吸收热量之比为12：5，则升高温度之比为3：1
D. 初温、质量相同的铁块和铜块，吸收相同的热量后互相接触，内能从铁块转移到铜块
7.学校有前、后两扇门，在前、后门各装一个按钮开关，学校传达室有电池组和甲、乙两盏灯、一个电子门铃。要求：前门来人按下开关时甲灯亮电铃响，后门来人按下开关时乙灯亮电铃响。下列符合要求的是
( )
A.
B.
C.
D.
8.小明按图所示的玩具警车的简化电路图连接了图所示的四个电路，其中正确的是( )
A. B.
C. D.
9.如图，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。说法正确的是( )
A. 验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引
B. A 中的自由电子通过金属棒流向 B，B 金属箔的张角增大
C. A 中负电荷通过金属棒流向 B，B 中正电荷通过金属棒流向 A
D. 金属棒中瞬间电流的方向从 A 流向 B，B 金属箔的张角增大
10.如图所示的电路，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电压表或者电流表，则下列说法中正确的是( )
A. 若L1和L2并联，乙、丙两表是电流表甲是电压表，乙、丙示数之比是2：1
B. 若L1和L2并联，甲、乙两表为电流表丙是电压表，甲、乙示数之比为1：1
C. 若L1和L2串联，乙、丙两表是电压表甲是电流表，乙、丙示数之比为1：1
D. 若L1和L2串联，乙、丙两表是电压表甲是电流表，甲、乙示数之比是1：2
11.如图所示，电源电压保持不变，当S1、S2都闭合时，电压表示数如图所示，当S1闭合、S2断开时，电压表示数为3V；那么S1、S2都断开时，L1和L2两端的电压分别为( )
A. 8.5V和1.5VB. 1.5V和8.5VC. 5.5V和3VD. 3V和5.5V
12.下列说法正确的是( )
A. 电路两端只要有电压就一定有电流
B. 金属、人体、大地、石墨、玻璃都是导体
C. 根据LED发光可以判断电流的方向，因为发光二极管具有单向导电性
D. 原子整体不显电性是因为原子核所带负电荷与核外所有电子所带正电荷在数量上相等
13.如图是自动测量油箱的油量装置图。其中R′是定值电阻，R是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是( )
A. 油量表是电压表改装而成的
B. R和R′是并联的
C. 油位越高，通过R的电流越大
D. 油位越低，R的电阻越小
14.如图所示三个小灯泡与电源(未画出)连接，组成串联电路；小江同学在不改变图中结构，并确保电学元件正确使用的前提下，加入若干导线和两只开关S1、S2将其改成并联电路，下列说法中正确的是( )
A. 组成串联电路时a与电源正极相连，f与电源负极相连
B. 组成串联电路时cd之间的电子是从d向c定向移动
C. S1接在ae之间S2接在bf之间，开关都闭合，取下L2，电压表无示数
D. S1接在ae之间S2接在bf之间，开关都闭合，电压表在测L1两端的电压
15.如图所示是某学校初中物理兴趣小组的学生设计的一个多功能照明装置的简化电路图，旋转开关内有一块绝缘圆盘，在圆盘边缘有8个金属触点，绕中心轴转动的绝缘旋钮两端各有一个金属片，转动旋钮可将相邻金属触点连通。下列说法正确的是( )
A. 开关处在E挡位时，L1、L2、L3都发光
B. 开关处在F挡位时，L1和L3并联
C. 开关处在G挡位时，L1和L2串联
D. 开关处在D挡位时，L1、L2、L3并联
二、填空题：本大题共5小题，共15分。
16.如图甲，“墙角数枝梅，凌寒独自开。遥知不是雪，为有暗香来。”人们闻到花香属于 现象，该现象说明：一切物质的分子都在不停地做 的运动。冰中的分子结构排列情况如图乙中的 (填序号)所示。
17.在做如图所示的实验时，测得两个自重2N的铅柱的接触面积为1.5cm2，当下方悬挂20kg的重物时，铅柱仍然未被拉开。根据实验数据，悬挂的重物超过了 N，就一定说明了铅柱能悬吊重物的主要原因不是大气压的作用，而是因为分子间存在 。
18.如图是某中学物理兴趣小组的同学们制作的简易汽轮机模型如图所示。汽轮机模型工作过程中酒精燃烧的能量转化情况为： ，该模型的工作物质是 (填“水蒸气”或“酒精”)。
19.小江家自来水的温度是15∘C，他洗澡时燃气热水器的温度设定为40∘C，已知他洗澡用了0.02m3的热水，如果燃气热水器的效率是96%。(q天然气=4.0×107J/m3)
(1)水吸收的热量是______ J，这部分天然气完全燃烧释放的热量是______ J。需要的天然气体积是______m3。(保留两位小数)
(2)若这些天然气完全燃烧释放热量的30%用来对2kg初温为30∘C的水加热，能使一标准大气压下的水温升高______ ∘C。
20.如图是具有报警功能的文物展示台，该展台由木板、弹簧、金属片A、B、C和报警电路组成。金属片B和弹簧在电路中相当于 (选填“电源”、“用电器”或“开关”)；当把文物压在B上，电路中电铃不发声报警，是因为电铃 ，当把压在B上的文物搬离时，金属片B在弹簧作用下与金属片A、C分开，电路中电铃发声报警，当铃响时，灯两端的电压变 ；为了更好地控制整个电路，方便更换展品，该电路需要增加一个开关，他应将开关加在导线 (选填“a”或“b”)上面。
三、实验探究题：本大题共5小题，共30分。
21.在探究“比较不同物质吸热能力”的实验中，用铁夹将温度传感器及分别盛有水和色拉油的两个试管固定在铁架台上，温度传感器的探头部分与试管内的水和色拉油接触良好，两支温度传感器通过数据采集线与计算机相连接。如图所示，所采集部分数据如下表所示。
(1)实验中物质吸热的多少是通过______来反映的，两种物质的吸热能力是通过______来反映的。(均选填“加热时间”或“升高的温度”)
(2)色拉油的比热容是______J/(kg⋅∘C)。
(3)通过数据分析可以得出的结论是：不同物质，在质量相等、______时，吸收的热量不同。
22.小江和小汉一起“探究串、并联电路电流规律”。
(1)连接电路时，开关应______。
(2)小江、小汉两位同学进行分组实验，小江同学在闭合开关前，发现电流表如图乙所示，则小江的问题是______；小汉同学在闭合开关时，发现电流表如图丙所示，则小汉接下来的具体操作应该是______；
(3)小汉某一次实验发现两个串联的小灯泡中，L1发光、L2不发光，原因可能是______(填字母)；
A.L2短路
B.L2的灯丝断了
C.通过L1、L2的电流不相等
D.L2没有坏，只是两个小灯泡的规格差异太大
(4)小江又继续做“探究并联电路中干路电流与各支路电流的关系”的实验，连接了如图丁所示的电路，这个电路中有一根导线接错了，请在这根导线上画“×”，然后画出正确的连接导线。
(5)改正电路完成实验并记录的实验数据如下页表所示。第二次换用不同规格的小灯泡，实验中A2的大小如图戊所示，请你帮小汉完成表格数据的填写。
(6)小江测量中，若L1发生断路，则通过L2的电流将______(填“增大”“减小”或“不变”)。
23.L在“探究串联电路中用电器两端电压与电源两端电压的关系”的实验过程中。
(1)小江连接了测量小灯泡L1两端的电压的电路如图甲所示。闭合开关，两灯都发光，电压表示数如图乙所示，则L1两端电压是______。
(2)小江完成了L1两端电压的测量后，还需要测量小灯泡L2两端的电压。为节约时间，他准备把甲图中电压表接在A接线柱的导线改接到B接线柱，让电压表跟L2并联。这种做法______(选填“可行”或“不可行)，理由是：______。
(3)小江将电压表正确的连在了L2两端进行电压的测量，闭合开关后，发现两灯泡不亮，电压表的示数为零，若只有灯泡L1或L2中的一处发生故障，则故障是______。
(4)小汉实验记录如下表。你发现了他的问题是选择了规格______(选填“相同”或“不相同”)的小灯泡完成的实验。
(5)得出正确结论后学以致用，在丙图所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为3.8V，则V的示数应为______ V。
24.在“探究影响导体电阻大小的因素”实验中，小江作出了如下猜想：导体的电阻可能与：
①导体的长度有关；
②导体的横截面积有关；
③导体的材料有关；
④导体的温度。
实验室提供了4根电阻丝，其规格、材料如表所示。
(1)选择编号a、c两根电阻丝分别接入电路P、Q两点间进行实验，可以验证上述猜想______，如果 a接入电路电流表示数大于c接入电路电流表示数，可以得出结论为______；
(2)为了验证上述猜想②，应该选用编号______两根电阻丝分别接入电路进行实验；
(3)分别将a、b两电阻丝接入电路P、Q两点间，电流表示数不相同，由此初步得到的结论是：导体电阻跟______有关；
(4)为了验证上述猜想④，将灯丝接入电路，闭合开关后小灯泡发光。给灯丝加热，小灯泡立刻变暗，说明温度越高灯丝电阻______。
25.某同学利用如图甲所示的电路完成“用滑动变阻器控制定值电阻两端的电压”，实验中电源电压保持不变，滑动变阻器的规格为“30Ω1.0A。
(1)滑动变阻器的规格中“30Ω”表示的含义是______，“1.0A”表示的含义是______。
(2)该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
(3)正确改接电路后，将滑动变阻器的滑片移到最______(填“左”或“右”)处，闭合开关，将滑片向左移动的时候，电流表的示数______。
(4)用可调亮度台灯内电位器的结构图，A、B、C为电位器的三个接线柱，图乙，转动滑片可调节灯泡亮度。要想顺时针转动滑片让灯变亮应该选择______接线柱接入电路。
四、计算题：本大题共1小题，共10分。
26.如图所示是我国自行设计研制的AG600“鲲龙”水陆两栖飞机，理想情况下满载匀速飞行，最大航程4000km。飞机使用四台相同的发动机，每台发动机的输出功率可达3120kW，效率60%。(ρ航空燃油=4.3×107J/kg)
(1)一台发动机1h做的有用功是多少J。
(2)飞机飞行1h消耗航空燃油多少kg(保留一位小数)。
(3)如果通过换装更先进的发动机，提高热效率到66%，载油量和阻力不变的情况下，满载匀速飞行，最大理想航程可以提高到多少km？
答案和解析
1.【答案】A
【解析】解：A、物体吸收热量，温度不一定升高，比如晶体在熔化过程中，吸收热量，内能增加，但温度保持不变。故A正确。
B、热量是一个过程量，只有在热传递过程中才能说吸收或放出多少热量，不能说物体“含有”多少热量，故B错误。
C、热传递的条件是存在温度差，热量总是从温度高的物体向温度低的物体转移，而不是从内能大的物体向内能小的物体转移。内能大的物体温度不一定高，故C错误。
D、汽油温度降低，分子热运动减慢，内能会减少。但密度和热值是物质的特性，与温度无关，所以汽油的密度和热值都不会因温度降低而改变，故D错误。
故选：A。
A、物体吸收热量，温度不一定升高，比如晶体在熔化、液体沸腾过程中，吸收热量，温度保持不变。
B、热量是一个过程量，只有在热传递过程中才能说吸收或放出多少热量，不能说物体“含有”多少热量。
C、热传递的条件是存在温度差，热量总是从温度高的物体向温度低的物体转移。
D、汽油温度降低，分子热运动减慢，内能会减少；密度和热值是物质的特性，与温度无关。
本题考查热值、密度概念的理解，热量、内能、温度是热学里三个最重要，同时也是联系最密切的概念，只有真正理解，才能保证在解题时不会出错。
2.【答案】C
【解析】解：甲图中两个气阀都关闭，活塞向上运动，所以为压缩冲程；
乙图中进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；
丙图排气门打开，活塞向上运动，气缸容积减小，是排气冲程；
丁图中两个气阀都关闭，火花塞点火，活塞下运动，是做功冲程；
A、乙冲程吸入的是汽油和空气的混合物，故A正确；
B、图B中手向内猛推推杆时外界对物体做功，内能增加，即通过做功增加了艾绒的内能，故B正确；
C、丁冲程中存在着化学能转化为内能的过程，甲、乙、丙冲程靠飞轮惯性完成，故C错误；
D、已知转速表显示0.75×1000r/min=750r/min，因为每2圈对外做功1次，所以每分钟内对外做功的次数为375次，故D正确。
故选：C。
四冲程内燃机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气，根据气门的状态、活塞运动的方向确定冲程的种类；其中只有做功冲程对外做功，将内能转化为机械能，压缩冲程将机械能转化为内能。
此题考查了对内燃机四个冲程的判断以及涉及能量转化的两个冲程，要结合气门和活塞运动情况进行判断。
3.【答案】D
【解析】解：A、火箭发动机属于热机，故A错误；
B、火箭采用液态氢作为火箭的燃料，原因是液态氢具有较大的热值，故B错误；
C、火箭从地面向上发射过程中，火箭外壳温度升高，内能增大，高度和速度增加，机械能也增大，故C错误；
D、火箭发射升空的过程中，燃料燃烧产生的内能一部分转化为了火箭的机械能，故D正确。
故选：D。
(1)火箭属于热机。
(2)液态氢的热值大，常用作火箭的燃料。
(3)火箭从地面向上发射过程中，火箭外壳温度升高，内能增大，机械能也增大。
(4)火箭发射升空的过程中，内能转化为机械能。
本题考查的是热机的种类；知道热值和机械能的概念；知道热机工作时将内能转化为机械能。
4.【答案】A
【解析】解：A、“火箭号”蒸汽机车锅炉中加满水，是利用水比热容大的特点，水在吸收相同热量时温度升高较慢，能有效吸收机车运行产生的大量热量，起到冷却作用，防止锅炉过热，故A正确。
B、试管内装水展示蒸汽机工作原理，是利用水受热汽化产生水蒸气，水蒸气对外做功将内能转化为机械能，与水的比热容大小无关，故B错误。
C、根据Q=cmΔt，在质量和吸放热相同的情况下，比热容越大，温度变化量越小。水的比热容大于沙子，所以海边昼夜温差比沙漠小，故C错误。
D、纱布袋罩在篮子上，下边缘浸入水里对食物保鲜，是利用水蒸发吸热，使食物周围温度降低，起到保鲜作用，与水的比热容无关，故D错误。
故选：A。
水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；吸收或放出相同的热量，水升高或降低的温度少，据此分析。
本题主要考查学生对水的比热容大的特点以及应用的了解和掌握。
5.【答案】C
【解析】解：A、蓄电池夜晚工作时，将储存的化学能转化为电能，故A正确；
B、蓄电池白天消耗电能，相当于电路中的用电器，晚上为电路提供电能，相当于电源，故B正确；
C、夜晚两盏照明灯并联工作发光，LED灯发光部分是用半导体材料制作的，故C错误；
D、风力发电机将风能转化为电能，太阳能电池板将太阳能转化为电能，故D正确。
故选：C。
(1)化学能与电能之间可以相互转化；
(2)提供电能的叫电源，消耗电能的叫用电器；
(3)家用电路是并联的，LED是半导体材料制作的。
本题考查了能量转化和电路的有关知识，属于基础题。
6.【答案】C
【解析】解：A.质量1kg的铁温度升高1∘C时吸收的热量是0.46×103J，故A错误；
B.1kg铜温度升高1∘C时，吸收的热量是0.39×103J，故B错误；
C.煤油和水体积之比为2：1，结合m=ρV可知煤油和水质量之比为m煤油m水=ρ煤油V煤油ρ水V水=0.8×103kg/m3×21.0×103kg/m3×1=8：5，
吸收热量之比为12：5，则升高温度之比Δt煤油Δt水=Q煤油c煤油m煤油Q水c水m水=125×58×4.2×103J/(kg⋅∘C)2.1×103J/(kg⋅∘C)=3：1，故C正确；
D.初温、质量相同的铁块和铜块，吸收相同的热量后，由于铁块的比热容大，所以升高的温度少，即铁块的末温低，热量从高温物体(铜)传给低温物体(铁)，故D错误。
故选：C。
单位质量的某种物质每升高1∘C(或降1∘C)吸收(或发出)的热量，叫做这种物质的比热容。
根据公式c=QmΔt分析；
热传递是从高温物体传给低温物体判断。
本题考查了比热容概念的理解及相关计算。
7.【答案】D
【解析】解：由题意可知，前、后门开关分别独立控制甲、乙两灯，故两灯并联，开关在对应的支路中，同时各灯亮时，电铃均能工作，故电铃在干路中，故D符合要求，ABC不符合要求。
故选：D。
由题意可知，两灯的连接方式和开关的作用及位置，以及电铃的位置，从而得出符合要求的电路设计。
本题考查电路的设计，明确各元件的连接方式是关键。
8.【答案】B
【解析】【分析】
电路图中，灯与电动机并联；开关与控制的电路串联，S2只控制灯，S1只控制电动机，逐一分析每个实物图，找出符合题意的选项。
本题考查根据电路图连接实物图，分清电路的连接关系及开关的作用是关键。
【解答】
电路图中，灯与电动机并联，S2只控制灯，S1只控制电动机，
A选项中，S2控制电动机，S1控制整个电路，A不符合题意；
B选项中，灯与电动机并联，S2只控制灯，S1控制电动机，B符合题意；
C选项中，S2控制电动机，S1控制L，C不符合题意；
D选项中，灯与电动机串联，D不符合题意。
故选：B。
9.【答案】B
【解析】解：
A、验电器的工作原理是同种电荷相互排斥，故A错误；
BC、验电器A带负电，验电器B不带电，用带有绝缘手柄的金属棒把A和B连接起来，A中的负电荷转移到B上，所以B金属箔带负电，张角增大，但B中的正电荷不会通过金属棒流向A，故B正确，C错误；
D、负电荷从A转移到B，因电流的方向与负电荷定向移动的方向相反，所以瞬间电流的方向是由B到A，故D错误。
故选：B。
(1)验电器的工作原理是同种电荷相互排斥；
(2)规定正电荷定向移动的方向为电流方向。在金属导体中，电流的方向始终与自由电子的运动方向相反。
本题考查了学生对验电器的工作原理、电流方向的掌握情况，在金属导体中，能够自由移动的电荷是负电荷(自由电子)，所以在金属导体中，电流的方向始终与自由电子的运动方向相反。
10.【答案】A
【解析】解：AB、若L1和L2并联，乙、丙应为电流表，甲为电压表，丙测L2支路的电流，乙测干路的电流，两灯规格相同，所以通过两灯的电流相同，
并联电路中干路电流等于各支路电流之和，因此乙、丙示数之比是2：1，故A正确、B错误；
CD、若L1和L2串联，乙、丙为同种电表，都是电压表，甲是电流表，丙测电源电压，乙测L2两端电压，两灯规格相同，所以两灯两端的电压相等，
串联电路中各用电器两端的电压之和等于电源电压，因此乙、丙示数之比为1：2，故CD错误。故选：A。
(1)电流表相当于导线，应串联使用；电压表相当于开路，应并联使用；
(2)若使灯泡L1、L2组成串联电路，则灯泡应依次连接。若使灯泡L1、L2组成并联电路，则灯泡应并列连接。
(3)并联电路中干路电流等于各支路电流之和，串联电路中各用电器两端的电压之和等于电源电压。
本题考查了电流表和电压表的使用，串联电路的电压特点、并联电路的电流特点，属易错题。
11.【答案】D
【解析】解：由电路图可知：
(1)当S1、S2都闭合时，电路为L1的简单电路，电压表测电源的电压，结合电压表的示数可知电源的电压为8.5V；
(2)当S1闭合、S2断开时，两灯泡串联，电压表测L1两端的电压，为3V；
串联电路的总电压等于各分电压之和，L2两端的电压U2=U−U1=8.5V−3V=5.5V；
(3)当S1、S2都断开时，两灯泡串联，
此时电路中的电流不变，灯泡的电阻不变，
所以两灯泡的电压分别为3V、5.5V。
故选：D。
(1)当S1、S2都闭合时，电路为L1的简单电路，电压表测电源的电压；
(2)当S1闭合、S2断开时，两灯泡串联，电压表测L1两端的电压，根据串联电路的电压特点求出L2两端的电压；
(3)当S1、S2都断开时，两灯泡串联，电压表测电源的电压，此时两灯泡两端的电压和当S1闭合S2断开时两灯泡两端的电压相同。
本题考查串联电路的电压规律及电压表的使用，重点是根据开关的状态判断电路的连接以及电压表所测量的对象。
12.【答案】C
【解析】解：A.电路两端有电压且通路才有电流，故A错误；
B.金属、人体、大地、石墨都是导体，玻璃是绝缘体，故B错误；
C.根据LED发光可以判断电流的方向，因为发光二极管具有单向导电性，故C正确；
D.原子整体不显电性是因为原子核所带正电荷与核外所有电子所带负电荷在数量上相等，故D错误。
故选：C。
(1)电路中产生持续电流的条件：有电源、电路闭合；
(2)容易导电的物体叫导体，不容易导电的物体叫绝缘体；
(3)二极管的特性就是单向导电性；
(4)原子核所带正电荷与核外所有电子所带负电荷在数量上相等。
此题考查电流的产生条件、导体和绝缘体的认识、半导体的应用等。
13.【答案】C
【解析】解：A、图中油量表串联在电路中，所以油量表是由电流表改装而成的，故A错误。
B、由电路图可知，R和R′依次连接，电流只有一条路径，则两电阻是串联的，故B错误；
C、油位越高，浮标上移，滑片下移，变阻器接入电路中的电阻变小，电路中的总电阻变小，由I=UR可知，电路中的电流变大，即通过R的电流越大，故C正确；
D、油位越低，浮标下移，滑片上移，变阻器R接入电路中的电阻变大，故D错误。
故选：C。
(1)根据电压表使用时与被测用电器并联、电流表使用时与被测用电器串联判断图中油量表的类型；
(2)串联电路是指各元件顺次逐个连接，电流只有一条路径可以通过；而并联电路则是各用电器并列连接，电流有至少两条路径可以通过；
(3)当油面上升或下降时，浮标随之上升或下降，通过类似杠杆的装置控制了电路中电阻的大小，从而使电路中的电流相应的发生改变。
本题考查了油量表改装电表的判断和工作原理、电路电阻的作用等问题，分析清楚电路结构、掌握滑动变阻器的作用是正确解题的关键。
14.【答案】D
【解析】解：A.结合电压表的使用方法可知，组成串联电路时a与电源负极相连，f与电源正极相连，故A错误；
B.结合A可知，组成串联电路时cd之间的电流是从d向c定向移动，电子从c向d移动，故B错误；
CD.S1接在ae之间S2接在bf之间，开关都闭合，三灯并联，取下L2，电压表有示数；故C错误；
D、S1接在ae之间S2接在bf之间，开关都闭合，三灯并联，电压表在测L1两端的电压，故D正确。
故选：D。
(1)结合电压表的使用方法判断；
(2)电源外部，电流从正极出发，经过用电器回到负极；
(3)串联电路中各用电器顺次连接，并联电路中各用电器并列连接。电压表与被测用电器并联在一起。
此题考查了电压表测量对象的判断、电流的方向等。
15.【答案】B
【解析】解：A、开关处在E挡位时，触点①②接通、触点⑤⑥接通，无法形成通路，所有灯都不发光，如图所示，故A错误。
B、开关处在F挡位时，触点②③接通、触点⑥⑦接通，L1和L3构成并联，如图所示，故B正确。
C、开关处在G挡位时，触点③④接通、触点⑦⑧接通，L1与L3串联，如图所示，故C错误。
D、开关处在D挡位时，触点④⑤接通、触点⑧①接通，此时L1、L2、L3串联，如图所示，故D错误。
故选：B。
根据开关的位置，把相应的触点连接，从电源一端出发，寻找电流可能的路径，根据电路是否导通以及电路的路径逐个分析各选项。
本题考查串联和并联电路的辨析，有一定难度。
16.【答案】扩散
无规则
①

【解析】解：我们可以闻到花香属于扩散现象，此现象说明一切物质的分子都在不停地做无规则运动；
固态物质中，分子排列十分紧密，分子间有强大的作用力。因而，固体具有一定的形状和体积。
冰属于固体，所以冰中的分子结构如图乙中的①。
故答案为：扩散；无规则；①。
一切物质的分子都在不停地做无规则运动，这种无规则运动叫作分子的热运动。
固态物质中，分子排列十分紧密，分子间有强大的作用力。因而，固体具有一定的形状和体积。液态物质中，分子没有固定的位置，运动比较自由，粒子间的作用力比固体的小。因而，液体没有固定的形状，具有流动性，但有一定的体积。气态物质中，分子极度散乱，间距很大，易向四面八方运动，粒子间的作用力极小，容易被压缩。因此气体具有流动性，没有固定的形状也没有确定的体积。
本题主要考查了分子的无规则运动和固体分子的微观模型，题目难度不大。
17.【答案】15
引力

【解析】解：已知两个自重2N的铅柱的接触面积为：S=1.5cm2=1.5×10−4m2，
根据p=FS可知，铅柱B的底面受到的大气压力为：F=pS=1×105Pa×1.5×10−4m2=15N，方向竖直向上，下边铅柱和悬挂重物G总=G+G物=G+m物g=G+20kg×10N/kg=G+200N，根据实验数据，悬挂的重物超过了15N，一定说明了铅柱能悬吊重物的主要原因不是大气压的作用，而是因为分子间存在引力。
故答案为：15；引力。
根据p=FS的变形公式先算出上边铅柱的底面受到的大气压力，方向竖直向上，然后算出下边铅柱和悬挂重物的总重力G总，对比F和G总的大小，由此可知F
