广东省韶关市2024-2025学年九年级上10月月考物理试题（学生版）

这是一份广东省韶关市2024-2025学年九年级上10月月考物理试题（学生版），共9页。试卷主要包含了单项选择题，填空题，作图题，实验题，综合能力题等内容，欢迎下载使用。

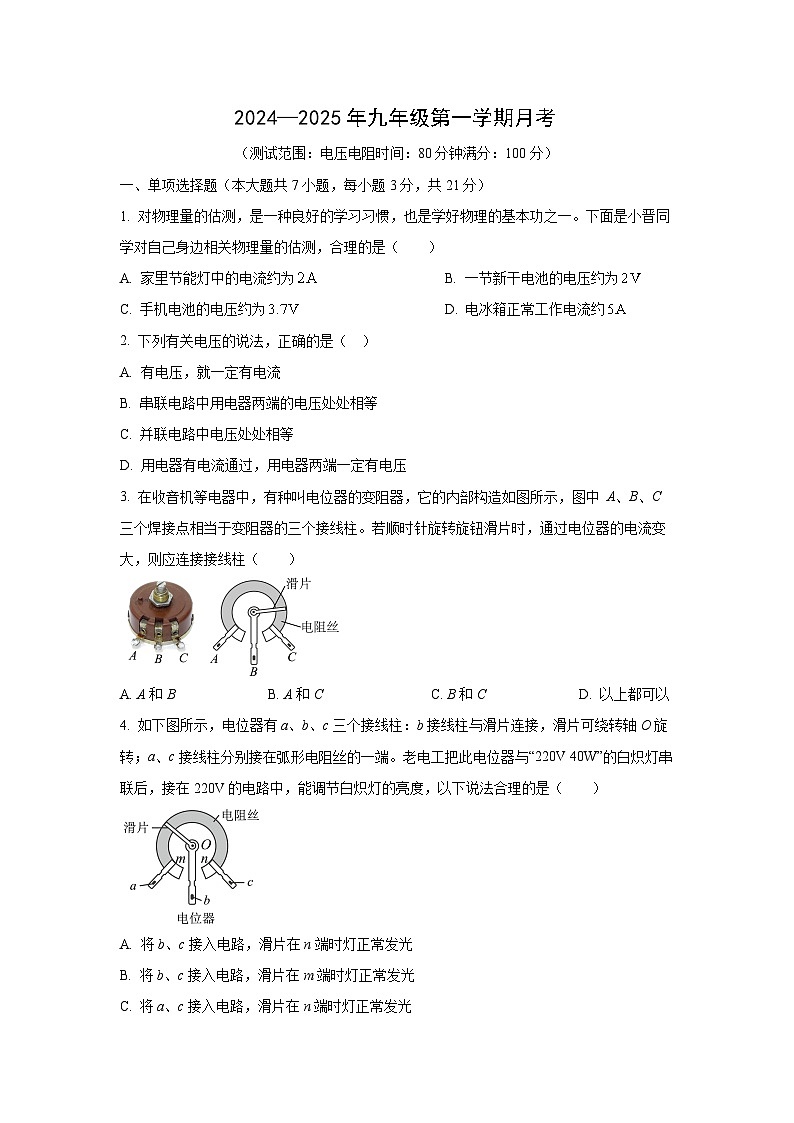

一、单项选择题（本大题共7小题，每小题3分，共21分）
1. 对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一。下面是小晋同学对自己身边相关物理量的估测，合理的是（ ）
A. 家里节能灯中的电流约为B. 一节新干电池的电压约为
C. 手机电池的电压约为D. 电冰箱正常工作电流约
2. 下列有关电压的说法，正确的是（ ）
A. 有电压，就一定有电流
B. 串联电路中用电器两端的电压处处相等
C. 并联电路中电压处处相等
D. 用电器有电流通过，用电器两端一定有电压
3. 在收音机等电器中，有种叫电位器的变阻器，它的内部构造如图所示，图中 A、B、C三个焊接点相当于变阻器的三个接线柱。若顺时针旋转旋钮滑片时，通过电位器的电流变大，则应连接接线柱（ ）

A. A和BB. A和CC. B和CD. 以上都可以
4. 如下图所示，电位器有a、b、c三个接线柱：b接线柱与滑片连接，滑片可绕转轴O旋转；a、c接线柱分别接在弧形电阻丝的一端。老电工把此电位器与“220V 40W”的白炽灯串联后，接在220V的电路中，能调节白炽灯的亮度，以下说法合理的是（ ）
A. 将b、c接入电路，滑片在n端时灯正常发光
B. 将b、c接入电路，滑片在m端时灯正常发光
C. 将a、c接入电路，滑片在n端时灯正常发光
D. 将a、c接入电路，滑片在m端时灯正常发光

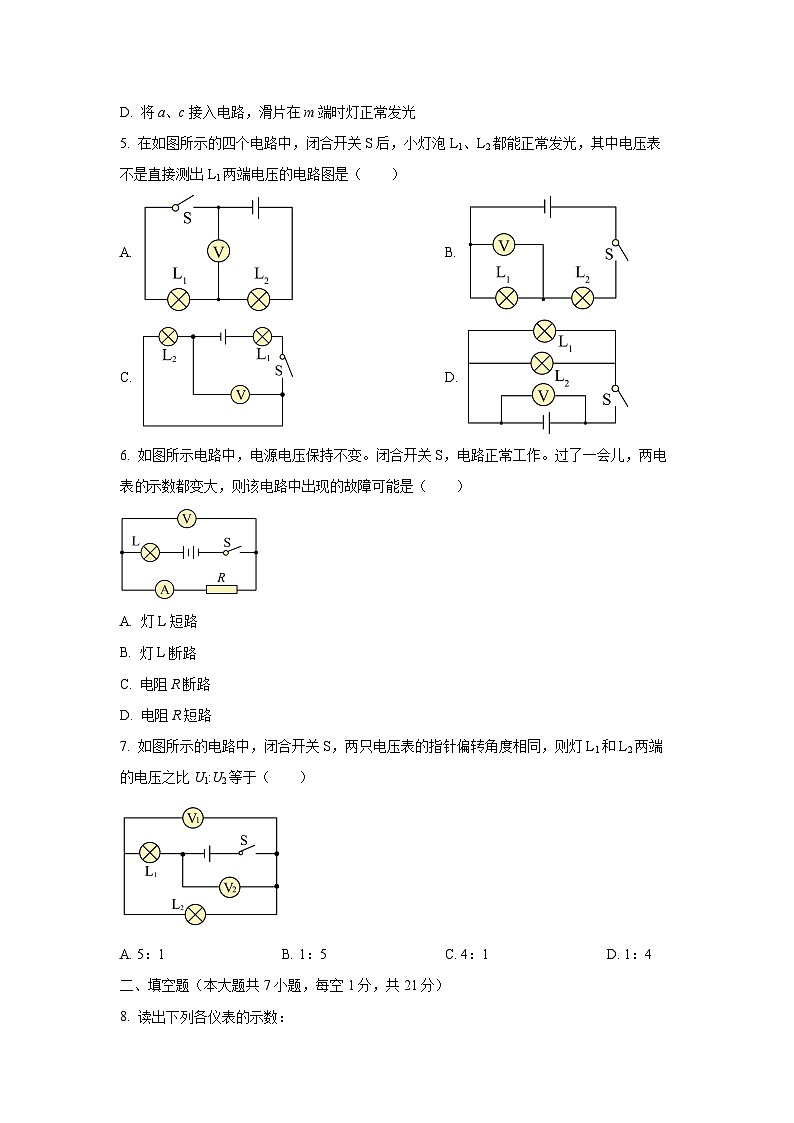

5. 在如图所示的四个电路中，闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表不是直接测出L1两端电压的电路图是（ ）
A. B.
C. D.
6. 如图所示电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，两电表示数都变大，则该电路中出现的故障可能是（ ）
A. 灯L短路
B. 灯L断路
C. 电阻R断路
D. 电阻R短路
7. 如图所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，则灯L1和L2两端的电压之比U1:U2等于（ ）
A. 5：1B. 1：5C. 4：1D. 1：4
二、填空题（本大题共7小题，每空1分，共21分）

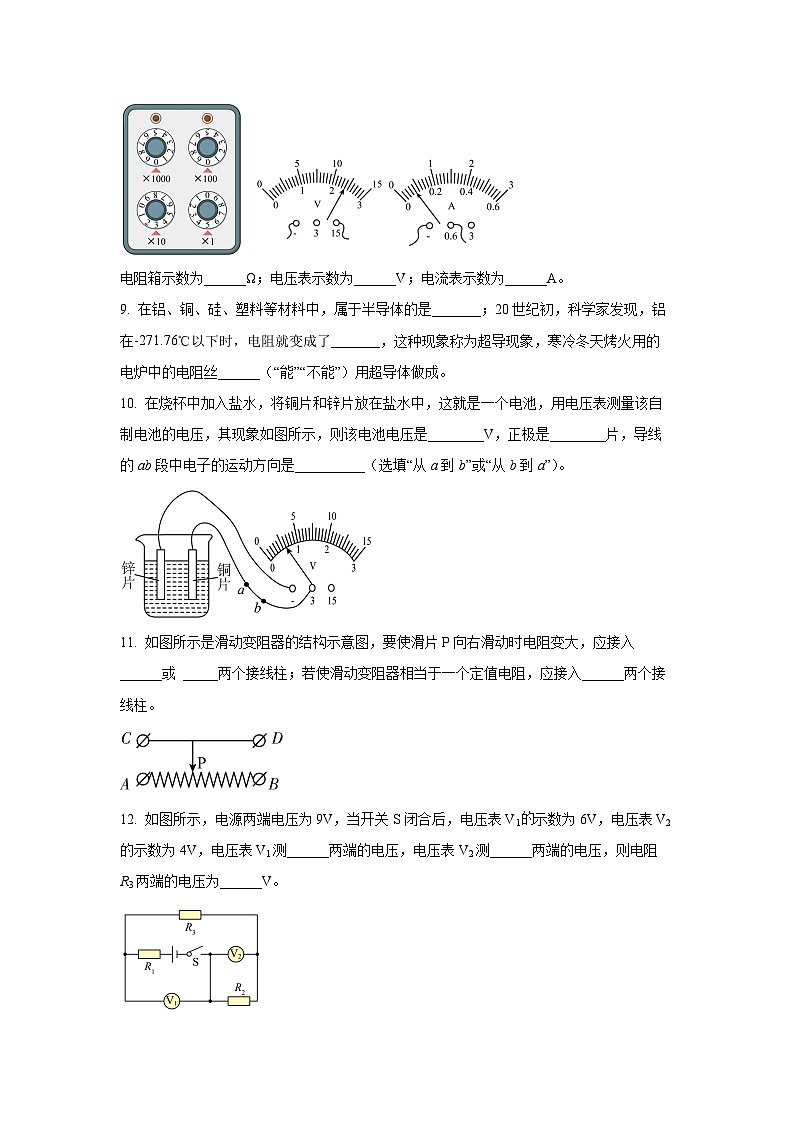

8. 读出下列各仪表的示数：
电阻箱示数为______Ω；电压表示数为______V；电流表示数为______A。
9. 在铝、铜、硅、塑料等材料中，属于半导体的是_______；20世纪初，科学家发现，铝在-271.76℃以下时，电阻就变成了_______，这种现象称为超导现象，寒冷冬天烤火用的电炉中的电阻丝______（“能”“不能”）用超导体做成。
10. 在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量该自制电池的电压，其现象如图所示，则该电池电压是________V，正极是________片，导线的ab段中电子的运动方向是__________（选填“从a到b”或“从b到a”）。
11. 如图所示是滑动变阻器的结构示意图，要使滑片P向右滑动时电阻变大，应接入______或 _____两个接线柱；若使滑动变阻器相当于一个定值电阻，应接入______两个接线柱。
12. 如图所示，电源两端电压为9V，当开关S闭合后，电压表V1示数为6V，电压表V2的示数为4V，电压表V1测______两端的电压，电压表V2测______两端的电压，则电阻R3两端的电压为______V。
13. 如图所示的电路中，铅笔芯两端接入电路中，闭合开关S，小灯泡L不亮，且电压表有示数，若电路中仅有一处故障，且只发生在灯L或铅笔芯上，请判断故障可能是________；再将导线从a端沿笔芯向左移动时，只有一个电表示数发生变化，示数发生变化的电表是_______，电路故障是_______。
14. 如图甲所示电路，闭合开关后，两个电压表的指针偏转情况均如图乙所示。则R1两端的电压为______V；通过R1的电流______（选填“大于”“小于”或“等于”）通过R2的电流；开关断开时，电压表V2的示数为______V。
三、作图题（本题8分）
15. （1）如图所示是测量小灯泡两端的电压和通过小灯泡的电流的电路图，请在图中“○”处补充电流表和电压表的符号；
（2）请在如图所示的虚线框内填入电池和电压表的符号，使开关S闭合后两灯串联，且电流方向符合图中箭头所示；
（3）用笔画线代替导线，按要求连接电路，并画出相应的电路图。要求：①两灯并联，开关控制干路；②电流表测通过灯的电流；③滑动变阻器用来改变通过灯的电流且其滑片向左移动时，灯变亮。
四、实验题（本大题共3小题，每空1分，共18分）
16. 在“探究串联电路中用电器两端的电压与电源两端电压的关系”实验中，器材有两只灯泡、两节新干电池、电压表、开关、导线等。实验设计的电路图如图甲所示。
（1）两只灯泡的连接方式是______，开关______（选填“是”或“不是”）电路的一个组成部分；
（2）按电路图连接好实物后闭合开关，发现两灯泡都不发光，随即轻轻按压灯泡，发现两灯泡依然不发光；再轻轻按压灯泡，两灯泡均发光。根据这一现象，请写出电路中出现故障的原因：______；
（3）先测出两端的电压为V，再测出两端的电压如图乙所示，为______V；
（4）为了达到实验目的，接下来应测量______两端的电压并记录。若要得出实验结论，做法是______。
17. 在“探究并联电路各支路用电器两端的电压与电源两端电压的关系”实验中，小明使用了两个相同的灯泡。
（1）如图甲所示电路，把电压表接在、两点之间时，闭合______，电压表的示数如图乙所示，电压表的读数为______V；
（2）依次将电压表接在电路中的、、两点之间，小明发现电压表的示数相等。由此他得出结论：并联电路中，各支路用电器两端的电压相等。此结论______（选填“科学”或“不科学”），接下来应该进行的操作是更换不同规格的灯泡，改变电源电压，再做几次实验，这样做的目的是______；
A.减小误差
B.寻找普遍规律
（3）小明发现家里客厅的灯比卧室的灯亮，两灯对应的电压和的大小关系是______（选填“>”“”“
