教科版（2024）九年级上册（2024）第4章 电流、电压和电阻第5节 变阻器当堂达标检测题

这是一份教科版（2024）九年级上册（2024）第4章 电流、电压和电阻第5节 变阻器当堂达标检测题，共9页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。

一、单选题

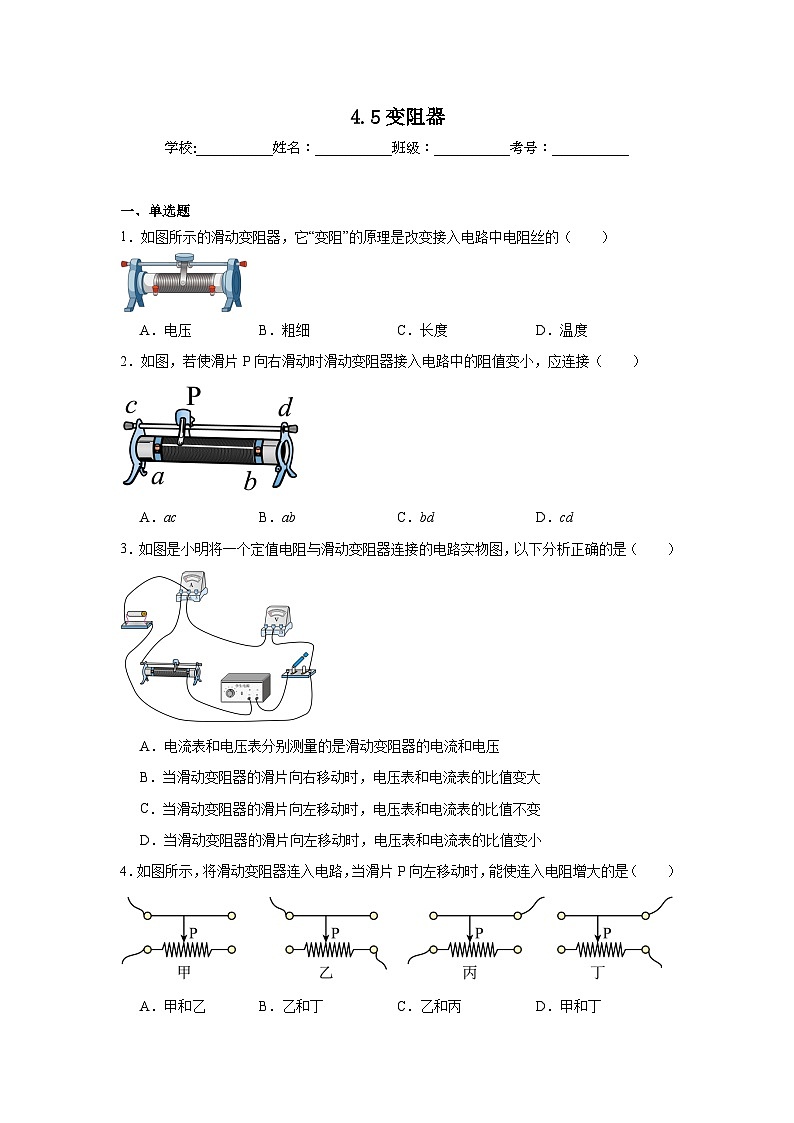

1．如图所示的滑动变阻器，它“变阻”的原理是改变接入电路中电阻丝的（ ）
A．电压B．粗细C．长度D．温度
2．如图，若使滑片P向右滑动时滑动变阻器接入电路中的阻值变小，应连接（ ）
A．acB．abC．bdD．cd
3．如图是小明将一个定值电阻与滑动变阻器连接的电路实物图，以下分析正确的是（ ）
A．电流表和电压表分别测量的是滑动变阻器的电流和电压
B．当滑动变阻器的滑片向右移动时，电压表和电流表的比值变大
C．当滑动变阻器的滑片向左移动时，电压表和电流表的比值不变
D．当滑动变阻器的滑片向左移动时，电压表和电流表的比值变小
4．如图所示，将滑动变阻器连入电路，当滑片P向左移动时，能使连入电阻增大的是（ ）
A．甲和乙B．乙和丁C．乙和丙D．甲和丁

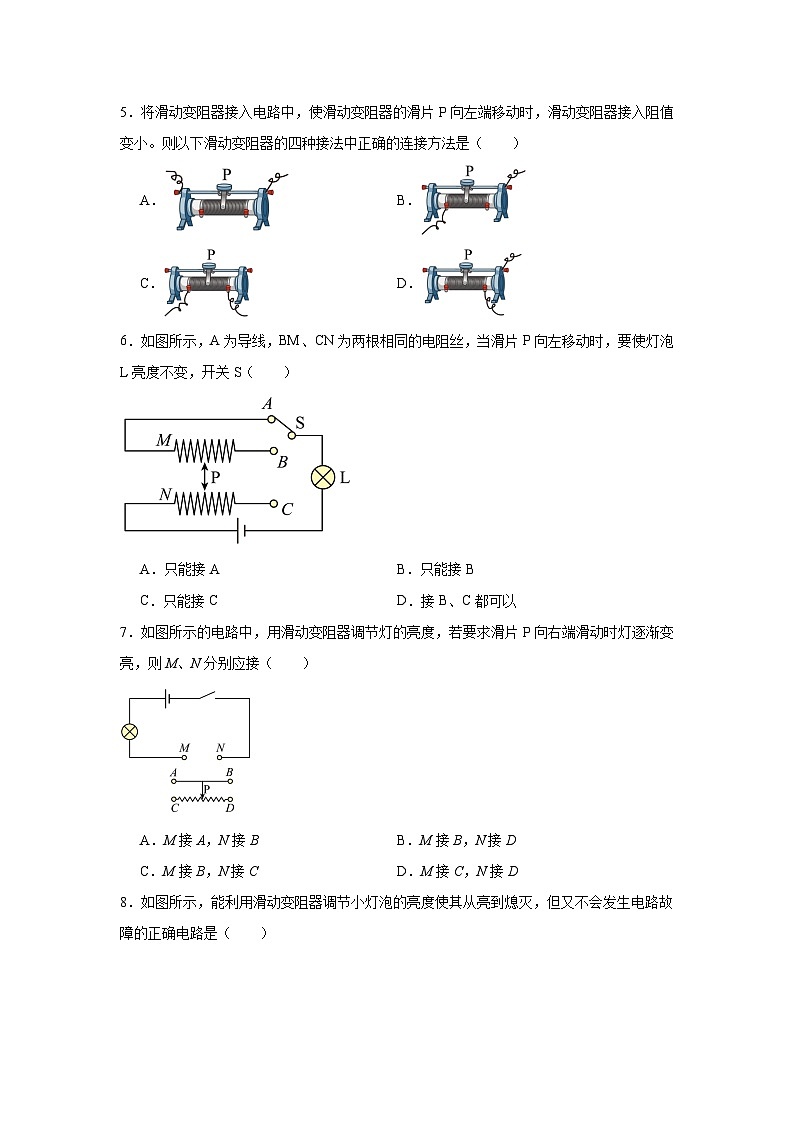

5．将滑动变阻器接入电路中，使滑动变阻器的滑片P向左端移动时，滑动变阻器接入阻值变小。则以下滑动变阻器的四种接法中正确的连接方法是（ ）
A．B．
C．D．
6．如图所示，A为导线，BM、CN为两根相同的电阻丝，当滑片P向左移动时，要使灯泡L亮度不变，开关S（ ）

A．只能接AB．只能接B
C．只能接CD．接B、C都可以
7．如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则M、N分别应接（ ）
A．M接A，N接BB．M接B，N接D
C．M接B，N接CD．M接C，N接D
8．如图所示，能利用滑动变阻器调节小灯泡的亮度使其从亮到熄灭，但又不会发生电路故障的正确电路是（ ）
A．B．
C．D．

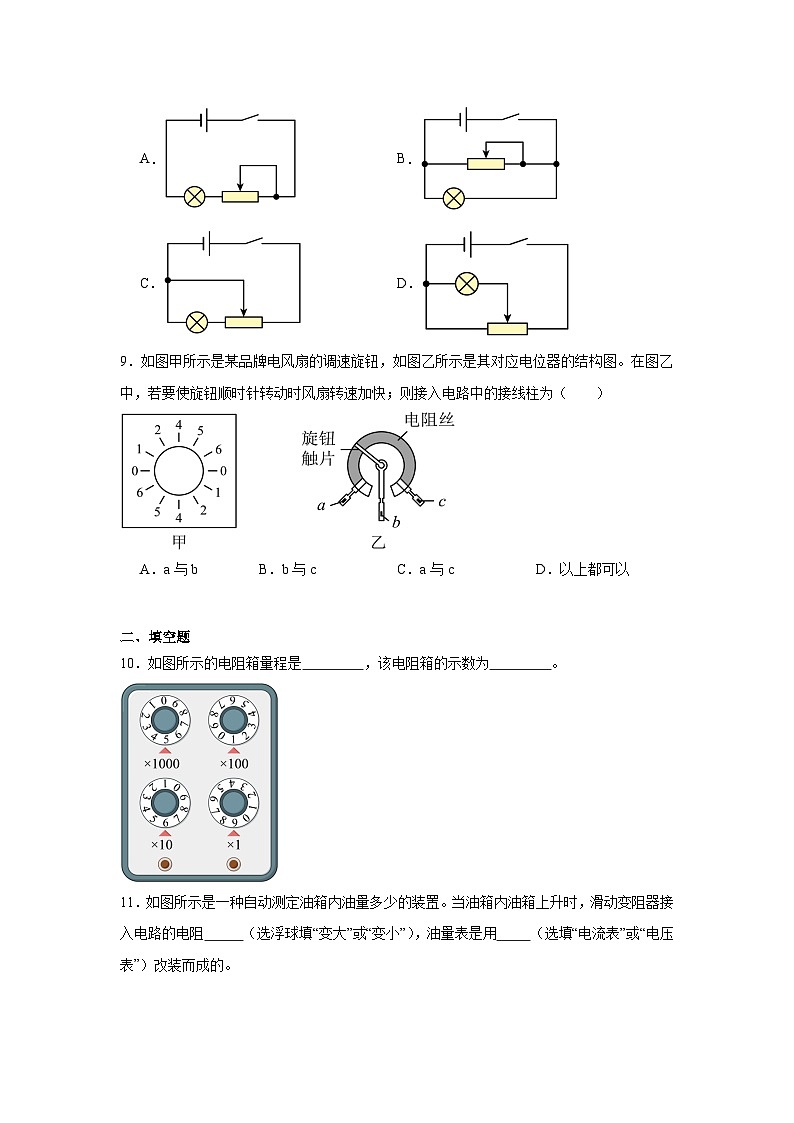

9．如图甲所示是某品牌电风扇的调速旋钮，如图乙所示是其对应电位器的结构图。在图乙中，若要使旋钮顺时针转动时风扇转速加快；则接入电路中的接线柱为（ ）

A．a与bB．b与cC．a与cD．以上都可以
二、填空题
10．如图所示的电阻箱量程是 ，该电阻箱的示数为 。
11．如图所示是一种自动测定油箱内油量多少的装置。当油箱内油箱上升时，滑动变阻器接入电路的电阻 （选浮球填“变大”或“变小”），油量表是用 （选填“电流表”或“电压表”）改装而成的。
12．下图为电动汽车“油门”模拟图．脚往下踩“油门”时，滑片绕O点在电阻圈上逆时针转动，此时接入电路的电阻变 ，电流表的示数变 ．
13．如图是小明设计的风力测定仪，O是转动轴，金属杆OC下面连接着一块受风板，AB是电阻片，它跟金属杆组合在一起的作用相当于一个 。该风力测定仪工作时，风力越大，灯泡的亮度越 。小明发现，在风力变化不大时，仅凭灯泡的亮度难以准确显示风力大小，要克服这个缺点，可以在电路中串联一个 表。
14．实验室中常用的变阻器是通过 改变电阻的；其铭牌上标有“15Ω 0.5 A”字样，其中“0.5A”表示 ；如图所示，是一种自动测定油箱内油面高度的装置，其中油量表是用 表改装的。当油箱中的油面下降时，R接入的电阻值将 （选填“增大”“减小”或“不变”）。
三、实验题
15．下图为“用滑动变阻器改变电流”的实验。
(1)请连接好实物图，要求：电压表测小灯泡两端电压，滑动变阻器的滑片向端移动时，灯泡变亮；
(2)在闭合开关前，滑片P应移到 （选填“”或“”）端，目的是 ；
(3)若小明误将滑动变阻器两个下接线柱连入电路，则向A端移动滑片时，滑动变阻器连入电路的阻值 。
《4.5变阻器》参考答案
1．C
【详解】滑动变阻器之所以能改变电阻阻值，靠的是改变接入电路中电阻丝的长度来改变电阻的，长度变长，电阻变大；长度变小，电阻变小。
故选C。
2．C
【详解】A．连接ac接线柱，滑片P向右滑动，滑动变阻器接入电路中的电阻丝长度变长，滑动变阻器接入电路中的阻值变大，故A不符合题意；
B．连接ab接线柱，变阻器的整个电阻接入电路中，滑片P移动过程中不能改变接入电路中的阻值，故B不符合题意；
C．连接bd接线柱，滑片P向右滑动，滑动变阻器接入电路中的电阻丝长度变短，滑动变阻器接入电路中的阻值变小，故C符合题意。
D．连接cd接线柱，只将变阻器上方金属杆接入电路，相当于接入了一根导线，滑片P移动过程中不能改变接入电路中的阻值，故D不符合题意；
故选C。
3．C
【详解】A．根据电路图可知，电路中只有一条电流路径，故定值电阻和滑动变阻器串联接入电路中，电压表测量定值电阻两端的电压，电流表测量电路中的电流，故A错误；
BCD．当滑片移动时，根据可知，电压表和电流表示数的比值为定值电阻的阻值，所以该比值保持不变，故BD错误，C正确。
故选C。
4．B
【详解】甲丙．接入电路的是左半部分，当滑片向左移动时，接入电路的电阻丝变短，电阻变小，故甲丙不符合题意；
乙丁．接入电路的是右半部分，当滑片向左移动时，接入电路的电阻丝变长，电阻变大，故乙丁符合题意。
故选B。
5．B
【详解】A．图中滑动变阻器同时接了上面两个接线柱，此时相当于接入电路中的阻值为零，故A不符合题意；
B．图中滑动变阻器下面接了左边的接线柱，所以滑动变阻器的滑片P向左端移动时，滑动变阻器接入电路的电阻变小，故B符合题意；
C．图中滑动变阻器同时接了下面两个接线柱，相当于接入了一个定值电阻，阻值等于滑动变阻器的最大阻值，故C不符合题意；
D．图中滑动变阻器下面接了右边的接线柱，滑片向左移动时，接入电路中的阻值变大，故D不符合题意。
故选B。
6．D
【详解】要使滑片P向左移动时，灯泡L的亮度不变，必须保证连入电路中电阻丝的长度不变，由于BM、CN两根电阻丝的长度相同，当开关S与C接触时，接入的是整个电阻丝，不受滑片位置影响，电阻不变，电流不变，灯泡L的亮度不变；开关S与B接触时，也相当于接入的是整个电阻丝，滑片左、右移动时，接入的电阻丝长度不变，电路中电流不变，灯泡L的亮度不变；当开关与A接触时，滑片P向左移动时，使连入的电阻丝长度减小，灯泡L的亮度增加，故ABC不符合题意，D符合题意。
故选D。
7．B
【详解】若要使滑动变阻器在电路中起到连续改变电阻的作用，连接时要遵循“一上一下”原则，滑片位置离下接线柱越近，则滑动变阻器接入电路中的电阻越小，如图，滑片P向右端滑动时灯逐渐变亮，即电阻越小，所以下接线柱应连接D点，上接线柱连接A或B均可，故ACD不符合题意，B符合题意。
故选B。
8．D
【详解】A．滑动变阻器和小灯泡是串联的，移动滑片，能改变小灯泡两端的电压和电路中的电流，但不能使通过小灯泡的电流为零，小灯泡只能从亮到暗，不会熄灭，故A不符合题意；
B．当滑片滑到最左端时，小灯泡被短路，会发生电源短路，故B不符合题意；
C．小灯泡被短路，灯泡不会发光，故C不符合题意；
D．当滑片滑到最右端时，小灯泡两端的电压等于电源电压，此时小灯泡最亮，当滑片滑到最左端时，小灯泡被短路而熄灭，滑片从右端移动到左端的过程中，小灯泡由亮到灭，故D符合题意。
故选D。
9．B
【详解】若要使旋钮顺时针转动时风扇转速加快，即电路中电流变大，电位器接入电路中的电阻变小，则接入电路中的接线柱为b与c，故ACD不符合题意，B符合题意。
故选B。
10． 0~9999Ω 5169Ω
【详解】[1]当各位置对应的数是0时，阻值最小，即0Ω；当各位置对应的数是9时，阻值最大，即最大阻值为9999Ω，故它的量程范围是0~9999Ω。
[2]电阻箱的示数
11． 变小 电流表
【详解】[1]当油量增加时，浮标上移，在杠杆的作用下滑片下移，接入电路的电阻丝长度变小，则R接入电路中的电阻变小。
[2]由图可知，油量表串联在电路中，因此油量表是由电流表改装成的。
12． 小 大
【详解】[1][2]如图所示，电阻圈电流从M进，N出，滑片绕O点在电阻圈上逆时针转动，接入电路阻值减小，因此电路电流增大，电流表示数变大。
13． 滑动变阻器 亮 电流
【详解】[1]由图知，无风时OC是竖直的，连入电路的电阻是AB段；有风时，OC杆偏转一定的角度，连入电路的电阻变为BP段，连入电路的电阻随风力的大小而改变，所以金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器。
[2][3]风越大，OC杆偏转的角度越大，BP段接入电路的电阻越小，则总电阻变小，电源电压不变，由欧姆定律可知电路中的电流变大，灯泡越亮；仅凭灯泡的亮度难以准确显示风力大小，可以在电路中串联一个灵敏电流表，可以显示风力的微小变化。
14． 改变连入电路中的电阻丝的长度 滑动变阻器允许通过的最大电流是0.5A 电压 增大
【详解】[1][2]滑动变阻器的原理：通过改变连入电路的电阻线的长度，来改变连入电路的电阻值，从而改变电路中的电流。滑动变阻器标有“15Ω 0.5A”，表示的是滑动变阻器的最大电阻值和允许通过的最大电流，因此“0.5A”表示滑动变阻器允许通过的最大电流是0.5A。
[3]由图可知，油量表并联在R两端，所以油量表是由电压表改装而成的。
[4]当油箱中的油面下降时，浮标下移，在杠杆的作用下滑片上移，R接入电路中的电阻增大。
15．(1)
(2) 保护电路
(3)不变
【详解】（1）滑动变阻器的滑片向A端滑动时，灯泡的亮度增加表明电流变大，则接入电阻变小，故滑动变阻器应接入下端接线中A接线柱，电源为两节干电池，总电压3V左右，电压表应选择0~3V量程，如图所示
（2）[1][2]为防止电流过大而损坏电路元件，在闭合开关前，滑动变阻器应接入最大阻值，故滑片P应移动到B端。
（3）滑动变阻器接入了下端两个接线柱，相当于滑动变阻器的电阻丝全部接入电路中了，无论怎样移动滑片P都不能改变接入电路中电阻的大小，则滑动变阻器连入电路的阻值不变。
题号
1
2
3
4
5
6
7
8
9

答案
C
C
C
B
B
D
B
D
B
