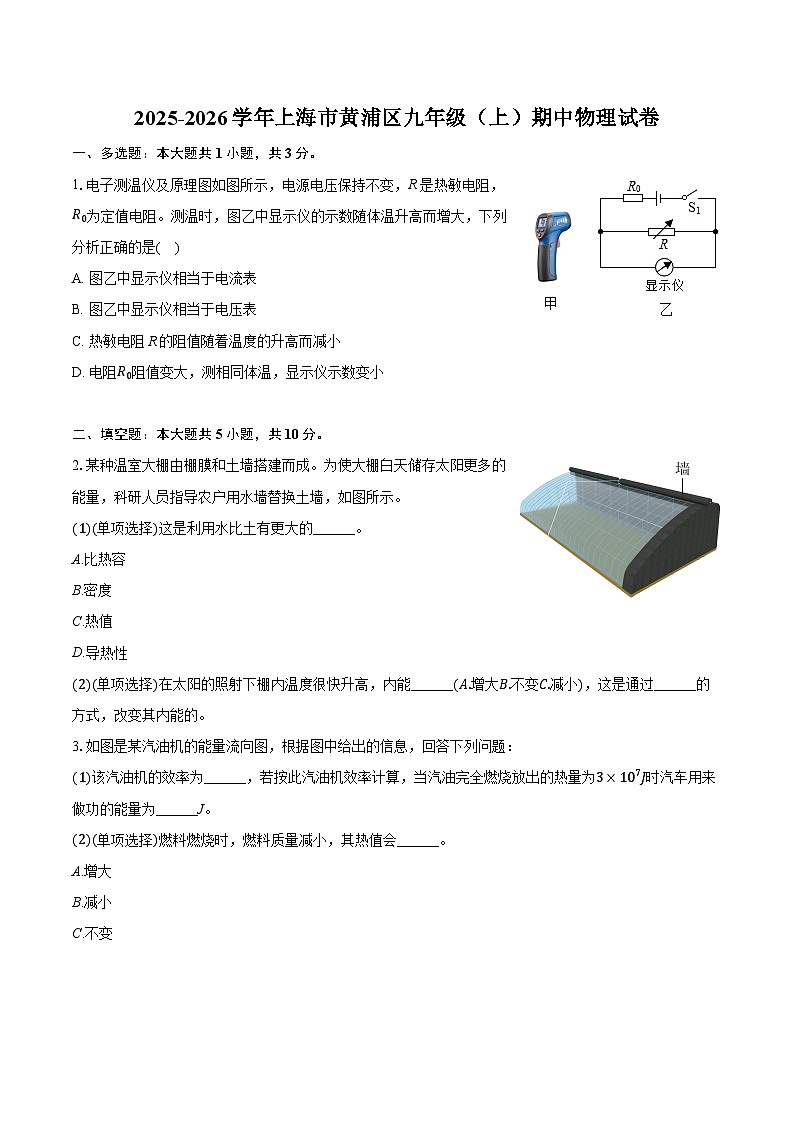

2025-2026学年上海市黄浦区九年级（上）期中物理试卷

这是一份2025-2026学年上海市黄浦区九年级（上）期中物理试卷，共17页。试卷主要包含了多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.电子测温仪及原理图如图所示，电源电压保持不变，R是热敏电阻，R0为定值电阻。测温时，图乙中显示仪的示数随体温升高而增大，下列分析正确的是( )
A. 图乙中显示仪相当于电流表
B. 图乙中显示仪相当于电压表
C. 热敏电阻R的阻值随着温度的升高而减小
D. 电阻R0阻值变大，测相同体温，显示仪示数变小
二、填空题：本大题共5小题，共10分。
2.某种温室大棚由棚膜和土墙搭建而成。为使大棚白天储存太阳更多的能量，科研人员指导农户用水墙替换土墙，如图所示。
(1)(单项选择)这是利用水比土有更大的______。
A.比热容
B.密度
C.热值
D.导热性
(2)(单项选择)在太阳的照射下棚内温度很快升高，内能______(A.增大B.不变C.减小)，这是通过______的方式，改变其内能的。

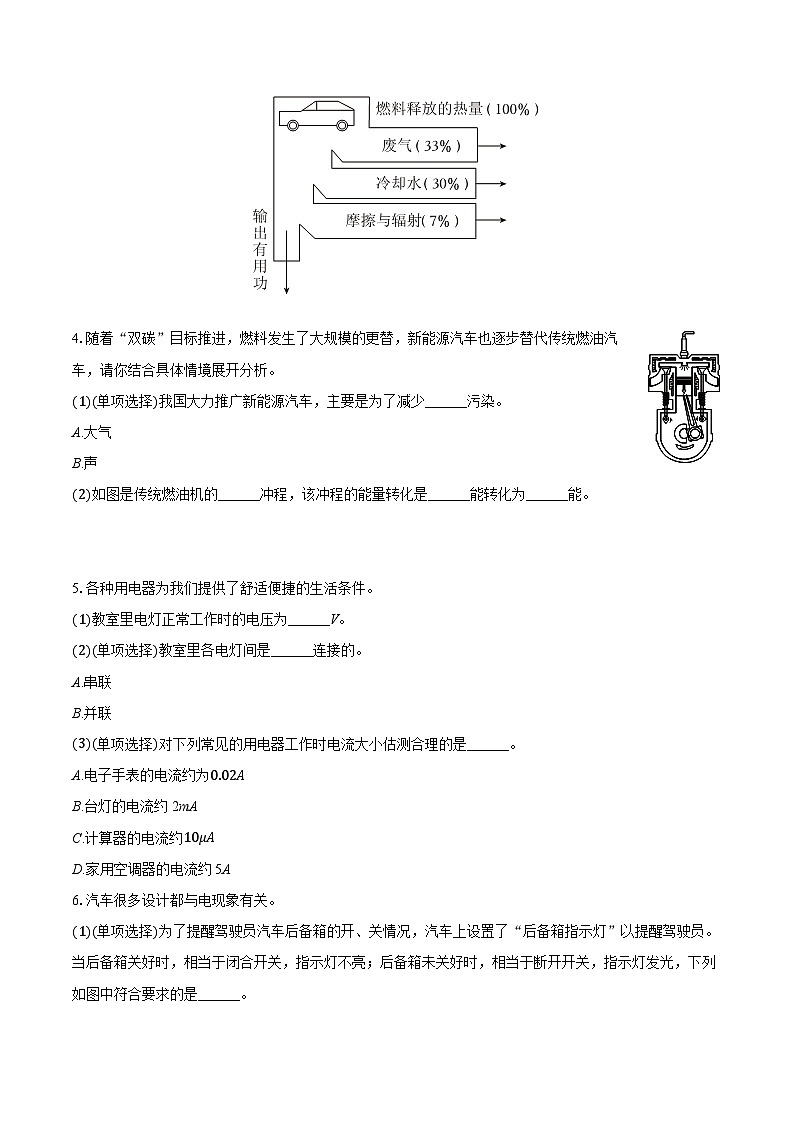

3.如图是某汽油机的能量流向图，根据图中给出的信息，回答下列问题：
(1)该汽油机的效率为______，若按此汽油机效率计算，当汽油完全燃烧放出的热量为3×107J时汽车用来做功的能量为______J。
(2)(单项选择)燃料燃烧时，燃料质量减小，其热值会______。
A.增大
B.减小
C.不变
4.随着“双碳”目标推进，燃料发生了大规模的更替，新能源汽车也逐步替代传统燃油汽车，请你结合具体情境展开分析。
(1)(单项选择)我国大力推广新能源汽车，主要是为了减少______污染。
A.大气
B.声
(2)如图是传统燃油机的______冲程，该冲程的能量转化是______能转化为______能。
5.各种用电器为我们提供了舒适便捷的生活条件。
(1)教室里电灯正常工作时的电压为______V。
(2)(单项选择)教室里各电灯间是______连接的。
A.串联
B.并联
(3)(单项选择)对下列常见的用电器工作时电流大小估测合理的是______。
A.电子手表的电流约为0.02A
B.台灯的电流约2mA
C.计算器的电流约10μA
D.家用空调器的电流约5A
6.汽车很多设计都与电现象有关。

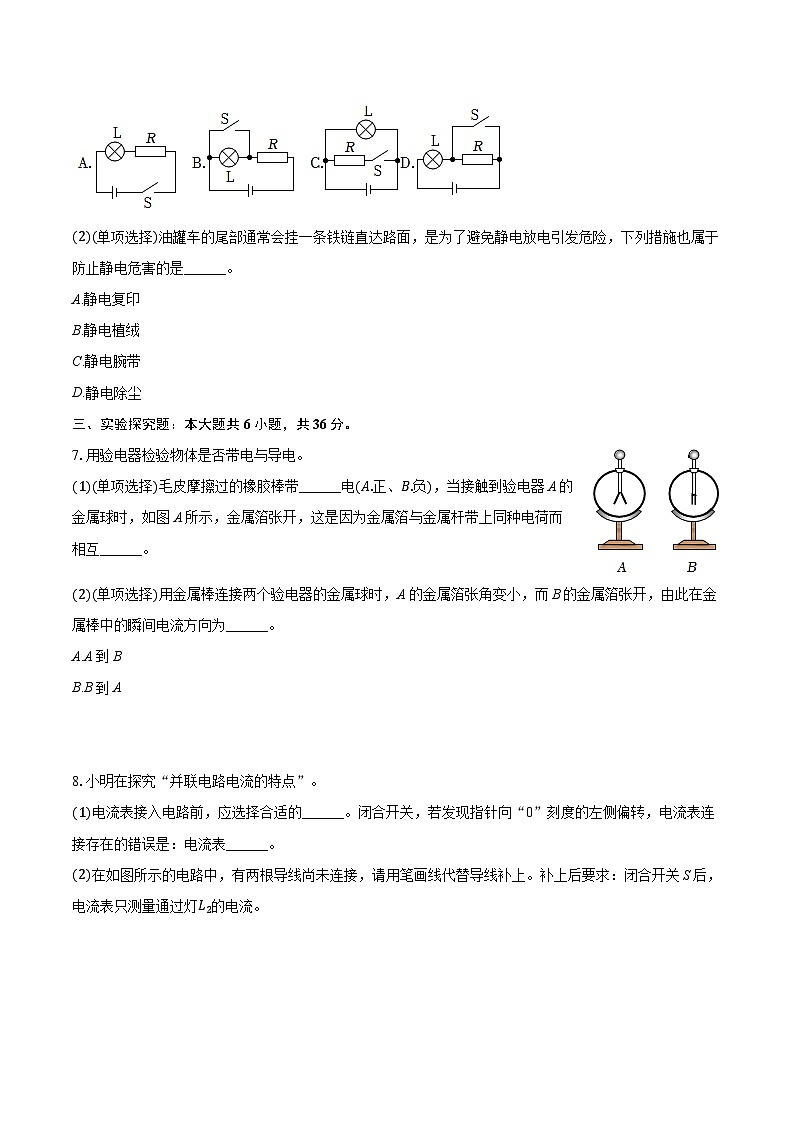

(1)(单项选择)为了提醒驾驶员汽车后备箱的开、关情况，汽车上设置了“后备箱指示灯”以提醒驾驶员。当后备箱关好时，相当于闭合开关，指示灯不亮；后备箱未关好时，相当于断开开关，指示灯发光，下列如图中符合要求的是______。
(2)(单项选择)油罐车的尾部通常会挂一条铁链直达路面，是为了避免静电放电引发危险，下列措施也属于防止静电危害的是______。
A.静电复印
B.静电植绒
C.静电腕带
D.静电除尘
三、实验探究题：本大题共6小题，共36分。
7.用验电器检验物体是否带电与导电。
(1)(单项选择)毛皮摩擦过的橡胶棒带______电(A.正、B.负)，当接触到验电器A的金属球时，如图A所示，金属箔张开，这是因为金属箔与金属杆带上同种电荷而相互______。
(2)(单项选择)用金属棒连接两个验电器的金属球时，A的金属箔张角变小，而B的金属箔张开，由此在金属棒中的瞬间电流方向为______。
A.A到B
B.B到A
8.小明在探究“并联电路电流的特点”。
(1)电流表接入电路前，应选择合适的______。闭合开关，若发现指针向“0”刻度的左侧偏转，电流表连接存在的错误是：电流表______。
(2)在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S后，电流表只测量通过灯L2的电流。
9.小吴在探究“串联电路电压的特点”，如图所示。
(1)闭合开关，电压表示数如图乙所示，则电压表示数为______V。
(2)(单项选择)断开开关，将接线柱b点改接到c接点上。相比图乙，闭合开关S，电压表的示数______。
A.增大
B.不变
C.减小
10.在探究“形成热岛效应的原因：比较不同物质吸热的情况”的实验中，实验装置如图所示。
(1)实验中应量取______相同的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热；
(2)当它们吸收相同热量时，通过比较______来判断吸热能力的强弱；(单项选择)分析实验数据可知液体______(A.甲、B.乙)的吸热能力强。
11.如图所示，用薄纸折成小船，在纸船中倒入适量的水，用点燃的蜡烛在纸船底部中间区域加热。在水烧干前，纸船不会被点燃。小东想要探究“纸船烧水”时，纸船不会被点燃的原因，查阅资料后得知：(a)普通纸的着火点(燃点)一般在130∘C∼180∘C；(b)薄纸具有导热能力；(c)在水烧干前，纸船底部与水的温度差可忽略不计；(d)实验中，测得纸船内水的温度与加热时间的关系如表所示：
1标准大气压下
(1)分析比较表格数据中水的温度和加热时间的关系，可得出的初步结论是：______；
(2)结合所学知识和上述信息，指出在水烧干前，纸船不会被点燃的原因，并写出分析过程：______。
12.实验小组在探究“通过导体的电流与导体电阻关系”的实验时，选用的器材：电源电压为6V保持不变、电流表、电压表、滑动变阻器、开关各一个，阻值不同的定值电阻四个(5Ω、10Ω、15Ω、20Ω)，若干导线。
(1)请用笔画线代替导线将图甲实物图补充完整。要求：滑片P位于d端时，变阻器连入电路阻值最大。
(2)先将5Ω的定值电阻接入ab间，闭合开关，移动滑片P使电压表示数为U0；保持滑片位置不动，断开开关后，将5Ω的定值电阻换成10Ω接入ab间，为了完成该实验，闭合开关后应进行的操作是：______完成实验后，同学们根据实验数据绘制出了I−R图像，如图乙所示。根据图像得出实验结论：______。
(3)(不定项选择)本实验所用滑动变阻器规格可能是______(选填字母)，并说明理由。
A.“10Ω2A”
B.“20Ω2A”
C.“50Ω1A”
四、计算题：本大题共1小题，共8分。
13.氢燃料具有清洁无污染、效率高等优点，被认为是当前最理想的能源，氢燃料新能源公交车逐渐在不少城市投入使用，氢的热值为1.4×108J/kg。
(1)求质量为0.06kg的氢燃料完全燃烧放出的热量Q氢；
(2)若这些热量全部被质量为100kg水吸收，求水升高的温度Δt。[水的比热容为4.2×103J/(kg⋅∘C)]
五、综合题：本大题共4小题，共40分。
14.小光在学习完串联电路和并联电路的特点后，想要使用电流表、电压表测量相关数据。
(1)连接电路时，开关应处于______状态；
(2)如图是小光连接的电路，请在电路中“〇”填入电流表或电压表的符号，使电路连接正确。
15.在如图所示的电路中，电源电压为U0保持不变。
(1)(单项选择)当开关S1和S2同时闭合时，则发生短路的小灯是______。
A.L1
B.L2
C.L1和L2
(2)当开关S1和S2同时断开时，两灯正常发光，一段时间后，两灯同时熄灭。若电路中仅有一处故障，且发生在小灯L1或L2上。现通过开关S1和S2的开闭排查出所有可能的故障情况，请写出操作、电压表示数及对应的故障。
16.小红做“用电流表、电压表测电阻”实验，电源电压保持不变，电压表只有0∼3V完好，其他实验器材齐全且完好。
小红正确连接电路，移动滑动变阻器滑片至阻值最大处，闭合开关，发现两电表示数如图(a)(b)所示。为了完成实验，她对电路进行了调整，闭合开关，移动滑片，将实验数据记录在表格中。
(1)“用电流表、电压表测电阻”的实验原理是______。
(2)求待测电阻Rx的阻值。(待测电阻精确到0.1Ω)
17.在如图所示的电路中，电源电压为12V保持不变，滑动变阻器上标有“20Ω2A“字样。闭合开关S，移动变阻器的滑片，当电流表示数为1A时。
(1)求变阻器R1连入电路的阻值。
(2)(单项选择)若将一个定值电阻R2接入MN两点间，移动滑片，电流表示数发生变化，则变阻器R1与电阻R2的连接方式______。
A.一定串联
B.一定并联
C.可能串联
(3)现将变阻器R1和阻值为R0定值电阻(10Ω≤R0≤15Ω)并联连入MN两点间，移动滑片P，在确保电路各元件正常工作的前提下，求电流表示数的最大变化量及对应R0的范围。
答案和解析
1.【答案】BD
【解析】解：
AB、由电路图可知，显示仪与R并联，则显示仪是由电压表改装成的，故A错误，B正确；
C、由题意可知，人的体温越高，电压表的示数越大，由串联电路的分压特点可知，R的阻值变大，则热敏电阻R的阻值随着温度的升高而增大，故C错误；
D、测相同温度时，R的阻值不变，R0阻值变大，根据串联分压规律知，R0的电压变大，故R的电压变小，即示数偏小，故D正确。
故选：BD。
(1)根据电压表与被测电路元件并联、电流表与被测电路元件串联判断显示仪的类型；
(2)根据题意得出人的体温越高时电压表的示数变化，根据串联电路的分压特点可知R的阻值变化，从而得出热敏电阻R的阻值与温度的关系；
(3)测相同温度时，R的阻值不变，根据R0的阻值变化可知电路中总电阻的变化，结合串联分压规律分析。
本题考查了电表的正确使用和串联电路特点、欧姆定律的应用，从题干和图片中获取有用的信息是关键。
2.【答案】A； A；热传递
【解析】解：(1)A、水的比热容比土大，在质量相同、升高温度相同的情况下，水吸收的热量更多，能储存更多太阳能，所以热量更多，能储存更多太阳能，所以用水墙替换土墙是利用了水比土有更大的比热容，故A正确。
B、密度是物质的质量与体积之比，与储存能量无关，故B错误。
C、热值是燃料完全燃烧放出热量与质量的比值，水不是燃料，与热值无关，故C错误。
D、导热性是指物质传导热量的能力，水墙主要是为了蓄热，不是利用其导热性，故D错误。
(2)物体的内能与温度有关，同一物体温度升高，内能增大。在太阳照射下，棚内温度升高，所以内能增大，故选 A。
改变物体内能的方式有做功和热传递两种，热传递的实质是能量的转移，做功的实质是能量的转化。棚内温度升高是因为吸收了太阳的热量，是能量的转移过程，所以是通过热传递的方式改变其内能的。
故答案为：(1)A；(2)A；热传递。
(1)水的比热容比土大，在质量相同、升高温度相同的情况下，水吸收的热量更多，能储存更多太阳能，所以热量更多，能储存更多太阳能。
(2)物体的内能与温度有关，同一物体温度升高，内能增大。在太阳照射下，棚内温度升高，所以内能增大。改变物体内能的方式有做功和热传递两种。
本题考查改变内能的方法及贵比热容概念的理解。
3.【答案】30%；9×106J； 不变
【解析】解：(1)由图可知，输出的有用功在总能量中所占的比例为100%−33%−30%−7%=30%，所以汽油机的效率为30%；
当汽油完全燃烧放出的热量为3×107J时，根据η=W有Q放可知，汽车用来做功的能量为：W有=ηQ放=30%×3×107J=9×106J；
(2)燃料的热值是燃料的一种特性，与燃料的质量无关，所以燃料燃烧时，燃料质量减小，其热值会不变，故C正确。故选：C。
故答案为：(1)30%；9×106J；(2)不变。
(1)由汽油机的能量流向图可求出输出的有用功在总能量中所占的比例，即汽油机的效率；当汽油完全燃烧放出的热量为3×107J时，根据W有=ηQ放计算汽车用来做功的能量；
(2)燃料的热值是燃料的一种特性，只与燃料的种类有关，与燃料的质量、燃烧程度无关，由此进行分析。
本题考查了热机效率的相关计算以及燃料的热值等知识点，知道汽油机的效率等于输出的有用功所占的百分比，是解答本题的关键，难度不大。
4.【答案】A； 做功；内；机械
【解析】解：(1)传统燃油汽车在运行过程中会排放大量污染物，如一氧化碳、碳氢化合物、氮氧化物和颗粒物等，这些污染物是造成大气污染的重要因素之一。新能源汽车在行驶过程中几乎实现了零排放，即使考虑发电环节产生的碳排放，随着清洁能源发电占比的不断提高，其整体碳排放也远低于传统燃油汽车。因此，我国大力推广新能源汽车主要是为了减少大气污染。故选：A。
(2)如图是传统燃油机的做功冲程是将内能转化为机械能。在做功冲程中，火花塞产生电火花点燃混合气，瞬间释放的高温高压释放的高温高压气体推动活塞向下运动，通过连杆与曲轴的传动，将活塞的直线运动转化为曲轴的旋转动力，实现内能向机械能的转化，为汽车提供动力。
故答案为：(1)A；(2)做功；内；机械。
(1)传统燃油汽车在运行过程中会排放大量污染物，如一氧化碳、碳氢化合物、氮氧化物和颗粒物等，这些污染物是造成大气污染的重要因素之一。
(2)汽油机一个工作循环有四个冲程，分别是吸气、压缩、做功和排气冲程，各冲程的特点不同，因此根据气门的状态和活塞的运行方向确定哪个冲程，同时还可参考火花塞的状态进行判断；
在四冲程内燃机工作过程中有两个冲程存在能量转化：一个是压缩冲程，将机械能转化为内能；另一个是做功冲程，将内能转化为机械能。
本题考查四冲程的判断及能量的转化。
5.【答案】220； B； D
【解析】解：(1)我国照明电路的电压是220V，教室里电灯正常工作时的电压为220V。
(2)教室里各电灯间互不影响，是并联的，故选B。
(3)A.电子手表的电流约为0.02mA，故A不符合实际；
B.台灯的电流约0.2A，故B不符合实际；
C.计算器的电流约100μA，故C不符合实际；
D.家用空调器的电流约5A，故D符合实际。
故选：D。
故答案为：(1)220；(2)B；(3)D。
(1)照明电路的电压是220V。
(2)教室里各盏灯是并联的。
(3)根据常见的电流值进行估测。
本题考查的是照明电压和并联电路的特点；知道常见的电流值。
6.【答案】B； C
【解析】解：(1)根据题意，开关闭合时指示灯不亮，开关断开时指示灯亮，说明开关与指示灯是并联关系，开关闭合时将指示灯短路，指示灯不发光；开关断开时，指示灯接入电路发光，故B符合题意，ACD不符合题意。
故选：B。
(2)A.静电复印是利用静电达到复印的目的，故是静电的利用，故A错误；
B.静电植绒是利用静电达到植绒的目的，故是静电的利用，故B错误；
C.静电腕带是为了将人体静电导走，防止静电积累对电子元件等造成损害，属于防止静电，故C正确⋅；
D.静电除尘是利用静电达到除尘的目的，故是静电的利用，故D错误
故选：C。
故答案为：(1)B；(2)C。
(1)根据题意，开关闭合时指示灯不亮，开关断开时指示灯亮，说明开关与指示灯是并联关系。
(2)静电对人类有利的方面就加以利用，对人类有危害的方面就避免和防止；利用还是防止主要看是有利的还是有害的。
本题考查串并联电路的设计以及静电的防止，是一道基础题。
7.【答案】B；排斥； B
【解析】(1)与毛皮摩擦过的橡胶棒带负电，用与毛皮摩擦过的橡胶棒接触验电器A的金属球，观察到金属箔张开一定角度，这是因为金属箔片得到电子，都带负电，同种电荷相排斥。
(2)用带绝缘柄的金属棒把两验电器的金属球连接起来，则电子从A流向B，电流的方向是从B到A。
故答案为：(1)B；排斥；(2)B。
(1)与毛皮摩擦过的橡胶棒带负电；
电荷间相互作用规律：同种电荷互相排斥，异种电荷互相吸引；
(2)正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反，电子带的是负电。
本题考查了电荷间的相互作用规律和电流的方向，是一道基础题。
8.【答案】量程；没有调零；
【解析】(1)电流表接入电路前，应选择合适的量程。闭合开关，若发现指针向“0”刻度的左侧偏转，电流表连接存在的错误是：电流表没有调零。
(2)闭合开关S后，电流表只测量通过灯L2的电流，可知两灯并联，电流表与灯L2灯串联，如下所示：
故答案为：(1)量程；没有调零；(2)。
(1)用电流表测量电流时要选择合适的量程，否则电流表指针偏转角度过小或过大；电流表使用前要调零；
(2)根据电流表只测量通过灯L2的电流确定两灯并联，电流表与待测电路串联，据此连接实物图。
本题探究并联电路电流的规律，考查电流表的使用、注意事项及实物图的连接。
9.【答案】0.5； A
【解析】(1)闭合开关，电压表示数如图乙所示，电压表选用小量程，分度值为0.1V，则电压表示数为0.5V。
(2)原电路中，两灯串联，电压表测L1的电压，断开开关，将接线柱b点改接到c接点上，电压表测电源电压，根据串联电路电路的总电压等于各部分电路两端的电压之和，故相比图乙，闭合开关S，电压表的示数增大，故选：A。
故答案为：(1)0.5；(2)A。
(1)根据电压表选用小量程确定分度值读数；
(2)原电路中，两灯串联，电压表测L1的电压；将接线柱b点改接到c接点上，电压表测电源电压，根据串联电路电路的总电压等于各部分电路两端的电压之和分析。
本题探究串联电路电压规律，考查电压表的使用，为基础题。
10.【答案】质量； 升高的温度；A
【解析】(1)根据比较不同物质吸热能力的两种方法，要控制不同物质的质量相同，故实验中应量取质量相同的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热；根据比较吸热能力的方法，当它们吸收相同热量时，通过比较升高的温度来判断吸热能力的强弱，这是转换法的应用；
(2)分析实验数据可知，加热4分钟，甲升高16∘C，乙升高20∘C，根据比较吸热能力的方法可知，乙物质的吸热能力强。
故答案为：(1)质量；(2)升高的温度；A。
(1)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法。比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(2)分析实验数据可知加热4分钟甲、乙升高的温度，根据比较吸热能力的第2种方法回答；物理上用比热容这个物理量来描述物质的吸热能力。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法及比热容大的运用，为热学中的重要实验。
11.【答案】水沸腾前，加热时间越长，吸收的热量越多，水的温度越高，水沸腾后，吸收热量，温度保持不变 水沸腾后，温度保持不变，由于水的沸点低于纸的着火点，所以纸船不会被点燃
【解析】解：比较表格数据中水的温度和加热时间的关系可知，水沸腾前，加热时间越长，吸收的热量越多，水的温度越高，水沸腾后，吸收热量，温度保持不变。
水烧干前，水沸腾后，温度保持不变，由于水的沸点低于纸的着火点，所以纸船不会被点燃。
故答案为：(1)水沸腾前，加热时间越长，吸收的热量越多，水的温度越高，水沸腾后，吸收热量，温度保持不变；(2)水沸腾后，温度保持不变，由于水的沸点低于纸的着火点，所以纸船不会被点燃。
(1)根据表格数据得出结论；
(2)水沸腾后，吸收热量，温度保持不变。
本题考查水沸腾的实验，掌握水沸腾时的特点，难度不大。
12.【答案】滑片向d端移动使电压表示数为U0； 在导体两点电压一定时，通过导体的电流与导体的电阻成反比； C；结合串联分压原理分析当电路接入最大20Ω的定值电阻时，滑动变阻器接入电路最小为30Ω才能正常实验
【解析】(1)滑根据滑片P位于d端时，变阻器连入电路阻值最大，故应将c接线柱接入电路中，如图所示：
；
(2)将5Ω电阻换成10Ω的电阻后，定值电阻两端分压变大，滑动变阻器分压减小，为保持电阻两端电压不变，应向d移动滑片，使滑动变阻器接入电路的阻值增大，减小定值电阻的分压，直到电压表示数为U0；
由图乙可知，定值电阻阻值与对应电流值的乘积保持不变，所以可以得出结论：在导体两端电压一定时，通过导体的电流与导体的电阻成反比。
(3)根据图象可知，电路中的电流为0.12A时，电阻为20Ω，根据欧姆定律可知，该定值电阻两端的电压为：UR=IR=0.12A×20Ω=2.4V；
电源电压为6V保持不变，滑动变阻器器两端的电压为：Up=U−UR=6V−2.4V=3.6V；
定值电阻最大取20Ω，根据串联电路特点，UPUR=IRPIR=RPR；
则滑动变阻器最小为：RP=UPURR=×20Ω=30Ω，故选C。
故答案为：(1)滑片向d端移动使电压表示数为U0；(2)在导体两点电压一定时，通过导体的电流与导体的电阻成反比；(3)C；结合串联分压原理分析当电路接入最大20Ω的定值电阻时，滑动变阻器接入电路最小为30Ω才能正常实验。
(1)根据滑片P位于d端时，变阻器连入电路阻值最大，从而确定滑动变阻器接入的接线柱；
(2)根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定变阻器滑片移动的方向；
根据乙图数据结合欧姆定律变形公式U=IR计算可得，电压一定时，电流与电阻成反；
(3)由串联电路的及欧姆定律得出变阻器连入电路的电阻确定所用的滑动变阻器的规格。
本题属于探究电流和电阻关系的综合实验，考查全面，从基本实验操作、串联电路电阻关系、分压原理到未知电阻的特殊测量方法，有一定难度。
13.【答案】质量为0.06kg的氢燃料完全燃烧放出的热量为8.4×106J；
若这些热量全部被质量为100kg水吸收，则水升高的温度是20∘C
【解析】(1)氢燃料完全燃烧放出的热量为：
Q氢=mq=0.06kg×1.4×108J/kg=8.4×106J；
(2)若这些热量全部被质量为100kg水吸收，即Q吸=Q氢=8.4×106J，由公式Q=cmΔt可得，水升高的温度为：
Δt=Q吸c水m=8.4×106J4.2×103J/(kg⋅∘C)×100kg=20∘C。
答：(1)质量为0.06kg的氢燃料完全燃烧放出的热量为8.4×106J；
(2)若这些热量全部被质量为100kg水吸收，则水升高的温度是20∘C。
(1)根据Q放=mq求出质量为0.06kg的氢燃料完全燃烧放出的热量；
(2)若这些热量全部被质量为100kg水吸收，即Q吸=Q放，根据Q吸=c水m水Δt求出水升高的温度。
本题考查热量的计算，主要有吸热公式、燃料完全燃烧放热公式的应用。
14.【答案】断开；
【解析】(1)连接电路时，开关应处于断开状态；
(2)中间的电表为电压表，若为电流表，左侧的灯泡短路；左上的电表与灯泡串联，为电流表，如图：
故答案为：(1)断开；(2)。
(1)为保护电路，连接电路时，开关应处于断开状态；
(2)电流表与用电器串联，电压表与用电器并联。
本题考查了电流表和电压表的使用，属于基础题。
15.【答案】A；
闭合开关S1，如果电压表有示数，是L2断路，没有示数是L1断路
【解析】(1)当开关S1和S2同时闭合时，闭合的开关相当于导线，将L1两端用导线连接，故短路的是L1；故选：A。
(2)两灯正常发光，一段时间后，两灯同时熄灭。若电路中仅有一处故障，且发生在小灯L1或L2上，根据串联只有一个电流路径知，必然是断路；
必须用电压表测量某一个电压，故闭合开关S1，如果电压表有示数，是L2断路，没有示数是L1断路。
故答案为：(1)A；
(2)闭合开关S1，如果电压表有示数，是L2断路，没有示数是L1断路。
(1)根据短路是两端用导线连接分析；
(2)根据串联某处断路，两个灯泡同时熄灭分析，结合电压表测量分析。
本题考查串联电路的故障分析，属于中档题。
16.【答案】R=UI 待测电阻Rx的阻值为10.9Ω。
【解析】(1)安法测电阻的原理是R=UI；
(2)根据表格数据知，电路中的电流越大，而电压表的示数越小，根据串联分压规律说明电压表测量的电阻越小，故是并联在滑动变阻器的两端；
根据串联电路的特点和欧姆定律知，电源电压U=UV+IR；
即U=3V+0.3A×R-----------①；
U=2.5V+0.34A×R-----------②；
U=2V+0.4A×R-----------③；
根据①③解得R=10Ω；
根据①②解得R=12.5Ω；
根据②③解得R=8.33Ω；
为了减小误差，取平均值，即R=10Ω+12.5Ω+8.33Ω3=10.9Ω。
故答案为：(1)R=UI；
(2)待测电阻Rx的阻值为10.9Ω。
(1)伏安法测电阻的原理是R=UI；
(2)根据表格数据分析电压表的位置，结合串联电路的特点和欧姆定律计算电阻。
本题考查测电阻的原理与数据分析，属于难题。
17.【答案】变阻器R1连入电路的阻值是12Ω。
C；
电流表示数的最大变化量是1.4A，对应R0的范围是12Ω≤R0≤15Ω
【解析】(1)当电流表示数为1A时，变阻器R1连入电路的阻值R1=UI=12V1A=12Ω；
(2)将一个定值电阻R2接入MN两点间，如果直接接在MN点上，是并联，如果断开某一个点接入是串联，都可以改变电路中的电流，故可能是串联，也可能是并联，故选C。
(3)根据并联电路的特点知，变阻器的电压是12V，允许通过的最大电流为2A；只有当定值电阻与滑动变阻器的总电流不超过电流表的量程，根据已经测量的电流为1A，故量程是3A；则通过定值电阻的电流最大为1A，定值电阻至少为R0=UI=12V1A=12Ω，而如果变阻器接入电路的电阻最大，电流最小，为I′=UR大=12V20Ω=0.6A，则变化范围最大，故最大变化量为ΔI=2A−0.6A=1.4A；
故定值电阻的范围是 12Ω≤R0≤15Ω。
答：(1)变阻器R1连入电路的阻值是12Ω。
(2)C；
(3)电流表示数的最大变化量是1.4A，对应R0的范围是12Ω≤R0≤15Ω。
(1)根据欧姆定律计算电阻；
(2)用电器并列地连接在电路中是并联，逐个依次连接是串联；
(3)根据并联电路的特点和欧姆定律分析。
本题考查串联电路的路的特点和欧姆定律，属于较难题。加热时间/min
0
1
2
3
4
甲的温度/∘C
30
34
38
42
46
乙的温度/∘C
22
27
32
37
42
加热时间(分钟)
0
1
2
3
4
5
6
7
水的温度(∘C)
20
38
54
70
83
95
100
100
实验序号
电压表示数(V)
电流表示数(A)
1
3.0
0.30
2
2.5
0.34
3
2.0
0.40
