初中信息技术川教版（2024）八年级上册（2024）第三节 智能消防系统实践优秀第2课时教学设计

这是一份初中信息技术川教版（2024）八年级上册（2024）第三节 智能消防系统实践优秀第2课时教学设计，共6页。教案主要包含了核心素养，教学目标等内容，欢迎下载使用。

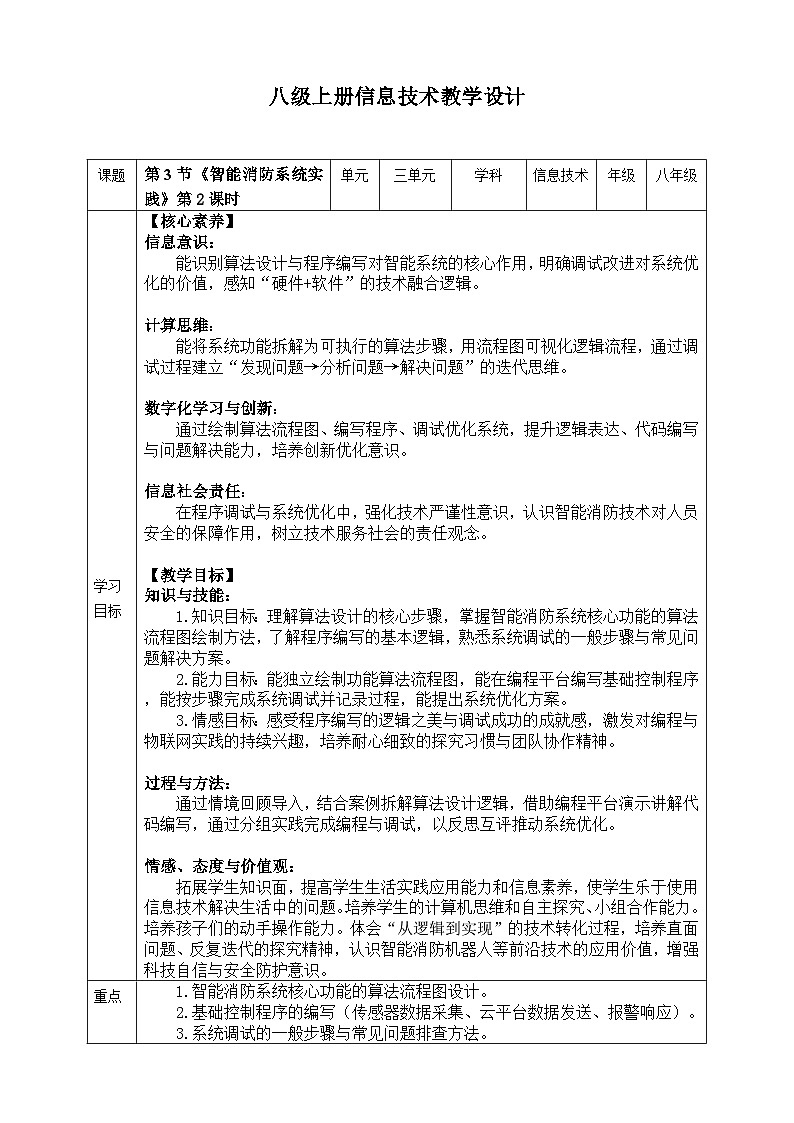

课题
第3节《智能消防系统实践》第2课时
单元
三单元
学科
信息技术
年级
八年级
学习
目标
【核心素养】
信息意识：
能识别算法设计与程序编写对智能系统的核心作用，明确调试改进对系统优化的价值，感知“硬件+软件”的技术融合逻辑。
计算思维：
能将系统功能拆解为可执行的算法步骤，用流程图可视化逻辑流程，通过调试过程建立“发现问题→分析问题→解决问题”的迭代思维。
数字化学习与创新：
通过绘制算法流程图、编写程序、调试优化系统，提升逻辑表达、代码编写与问题解决能力，培养创新优化意识。
信息社会责任：
在程序调试与系统优化中，强化技术严谨性意识，认识智能消防技术对人员安全的保障作用，树立技术服务社会的责任观念。
【教学目标】
知识与技能：
1.知识目标：理解算法设计的核心步骤，掌握智能消防系统核心功能的算法流程图绘制方法，了解程序编写的基本逻辑，熟悉系统调试的一般步骤与常见问题解决方案。
2.能力目标：能独立绘制功能算法流程图，能在编程平台编写基础控制程序，能按步骤完成系统调试并记录过程，能提出系统优化方案。
3.情感目标：感受程序编写的逻辑之美与调试成功的成就感，激发对编程与物联网实践的持续兴趣，培养耐心细致的探究习惯与团队协作精神。
过程与方法：
通过情境回顾导入，结合案例拆解算法设计逻辑，借助编程平台演示讲解代码编写，通过分组实践完成编程与调试，以反思互评推动系统优化。
情感、态度与价值观：
拓展学生知识面，提高学生生活实践应用能力和信息素养，使学生乐于使用信息技术解决生活中的问题。培养学生的计算机思维和自主探究、小组合作能力。培养孩子们的动手操作能力。体会“从逻辑到实现”的技术转化过程，培养直面问题、反复迭代的探究精神，认识智能消防机器人等前沿技术的应用价值，增强科技自信与安全防护意识。
重点
1.智能消防系统核心功能的算法流程图设计。
2.基础控制程序的编写（传感器数据采集、云平台数据发送、报警响应）。
3.系统调试的一般步骤与常见问题排查方法。

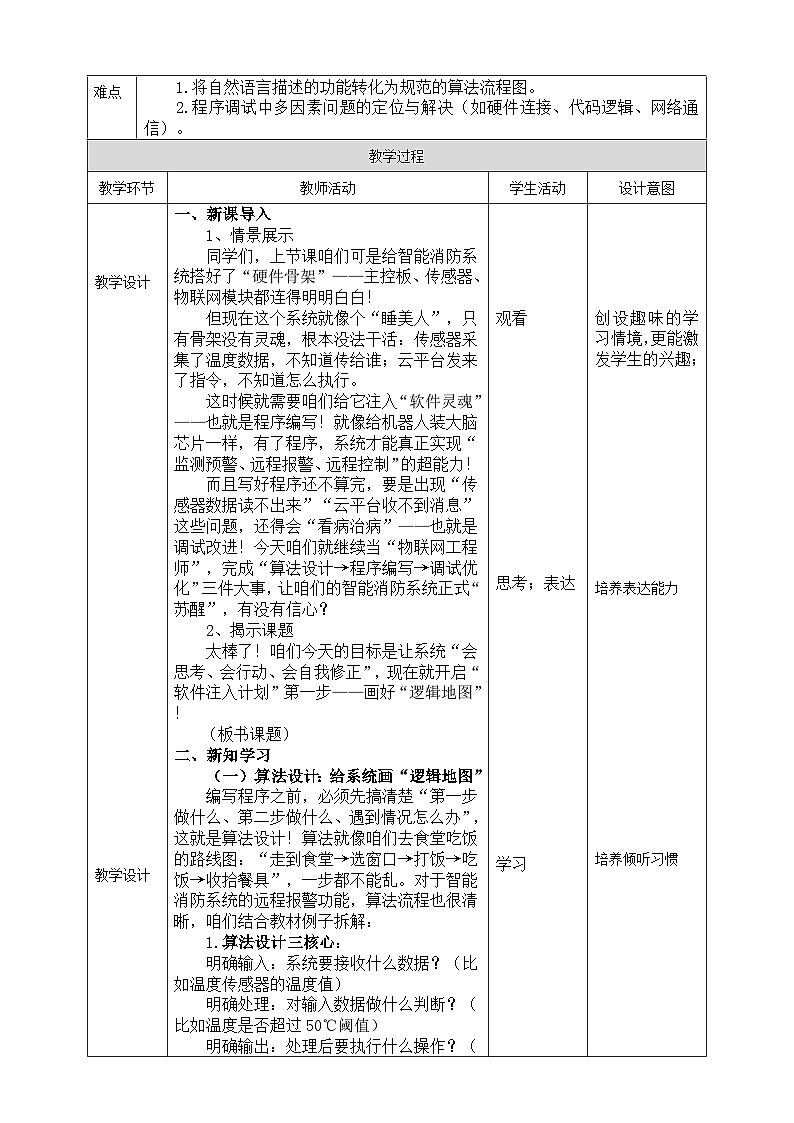

难点
1.将自然语言描述的功能转化为规范的算法流程图。
2.程序调试中多因素问题的定位与解决（如硬件连接、代码逻辑、网络通信）。
教学过程
教学环节
教师活动
学生活动
设计意图
教学设计
教学设计
教学设计
一、新课导入
1、情景展示
同学们，上节课咱们可是给智能消防系统搭好了“硬件骨架”——主控板、传感器、物联网模块都连得明明白白！
但现在这个系统就像个“睡美人”，只有骨架没有灵魂，根本没法干活：传感器采集了温度数据，不知道传给谁；云平台发来了指令，不知道怎么执行。
这时候就需要咱们给它注入“软件灵魂”——也就是程序编写！就像给机器人装大脑芯片一样，有了程序，系统才能真正实现“监测预警、远程报警、远程控制”的超能力！
而且写好程序还不算完，要是出现“传感器数据读不出来”“云平台收不到消息”这些问题，还得会“看病治病”——也就是调试改进！今天咱们就继续当“物联网工程师”，完成“算法设计→程序编写→调试优化”三件大事，让咱们的智能消防系统正式“苏醒”，有没有信心？
2、揭示课题
太棒了！咱们今天的目标是让系统“会思考、会行动、会自我修正”，现在就开启“软件注入计划”第一步——画好“逻辑地图”！
（板书课题）
二、新知学习
（一）算法设计：给系统画“逻辑地图”
编写程序之前，必须先搞清楚“第一步做什么、第二步做什么、遇到情况怎么办”，这就是算法设计！算法就像咱们去食堂吃饭的路线图：“走到食堂→选窗口→打饭→吃饭→收拾餐具”，一步都不能乱。对于智能消防系统的远程报警功能，算法流程也很清晰，咱们结合教材例子拆解：
1.算法设计三核心：
明确输入：系统要接收什么数据？（比如温度传感器的温度值）
明确处理：对输入数据做什么判断？（比如温度是否超过50℃阈值）
明确输出：处理后要执行什么操作？（比如发送报警信息到云平台、启动蜂鸣器）

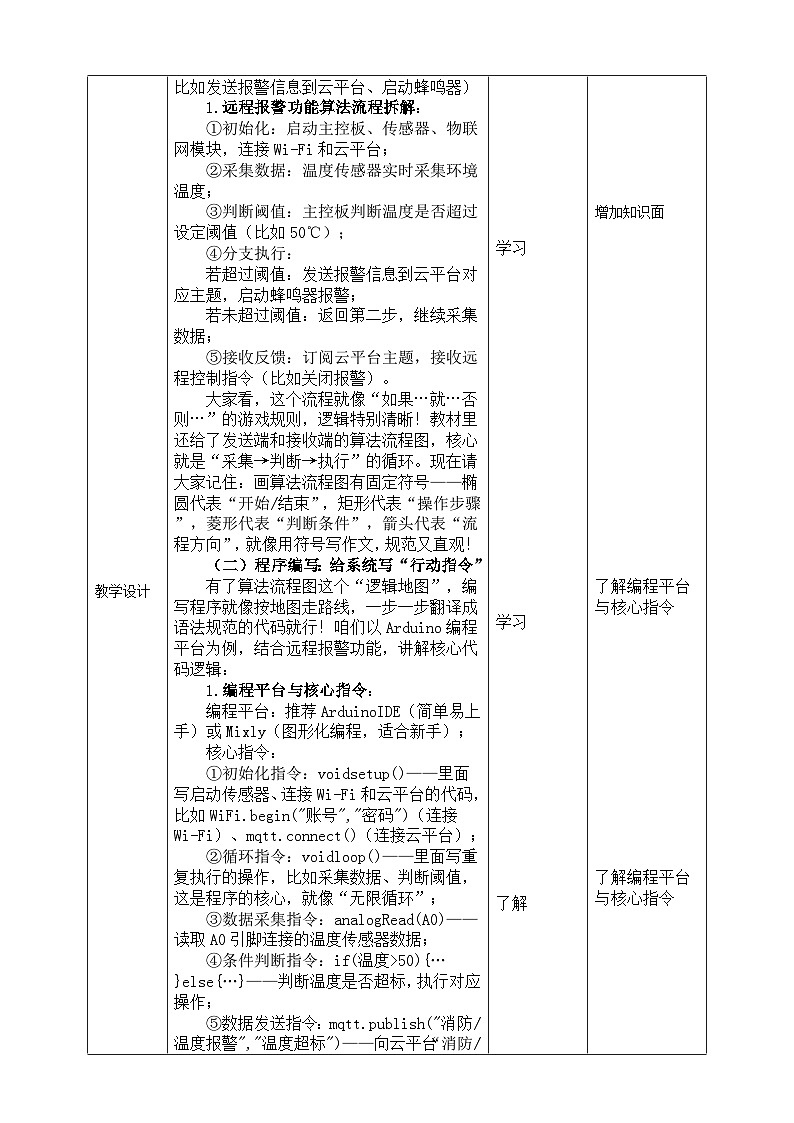

1.远程报警功能算法流程拆解：
①初始化：启动主控板、传感器、物联网模块，连接Wi-Fi和云平台；
②采集数据：温度传感器实时采集环境温度；
③判断阈值：主控板判断温度是否超过设定阈值（比如50℃）；
④分支执行：
若超过阈值：发送报警信息到云平台对应主题，启动蜂鸣器报警；
若未超过阈值：返回第二步，继续采集数据；
⑤接收反馈：订阅云平台主题，接收远程控制指令（比如关闭报警）。
大家看，这个流程就像“如果…就…否则…”的游戏规则，逻辑特别清晰！教材里还给了发送端和接收端的算法流程图，核心就是“采集→判断→执行”的循环。现在请大家记住：画算法流程图有固定符号——椭圆代表“开始/结束”，矩形代表“操作步骤”，菱形代表“判断条件”，箭头代表“流程方向”，就像用符号写作文，规范又直观！
（二）程序编写：给系统写“行动指令”
有了算法流程图这个“逻辑地图”，编写程序就像按地图走路线，一步一步翻译成语法规范的代码就行！咱们以Arduin编程平台为例，结合远程报警功能，讲解核心代码逻辑：
1.编程平台与核心指令：
编程平台：推荐ArduinIDE（简单易上手）或Mixly（图形化编程，适合新手）；
核心指令：
①初始化指令：vidsetup()——里面写启动传感器、连接Wi-Fi和云平台的代码，比如WiFi.begin("账号","密码")（连接Wi-Fi）、mqtt.cnnect()（连接云平台）；
②循环指令：vidlp()——里面写重复执行的操作，比如采集数据、判断阈值，这是程序的核心，就像“无限循环”；
③数据采集指令：analgRead(A0)——读取A0引脚连接的温度传感器数据；
④条件判断指令：if(温度>50){…}else{…}——判断温度是否超标，执行对应操作；
⑤数据发送指令：mqtt.publish("消防/温度报警","温度超标")——向云平台“消防/温度报警”主题发送报警信息；
⑥设备控制指令：digitalWrite(蜂鸣器引脚,HIGH)——启动蜂鸣器报警。
给大家演示一段简化版核心代码（投影展示）：
代码就是把算法流程图的每一步翻译成平台能识别的“指令”，图形化编程更简单，直接拖拽“连接Wi-Fi”“读取传感器”“判断”等模块就行！关键是要注意：①引脚编号要和硬件连接一致（比如传感器接A0，代码里就写A0）；②云平台主题名称要和之前创建的一致（比如“消防/温度报警”）；③阈值设置要合理（比如温度阈值不能设太低，不然会误报）。
（三）调试改进：给系统“看病治病”
程序写好上传到主控板，大概率不会一次成功——就像咱们写作文会有错别字、语法错误一样，程序也会有“bug”（漏洞）！这时候就需要调试，调试就像医生看病，有固定流程：
1.调试四步走：
①发现问题：明确系统哪里出问题（比如“传感器数据读不出来”“云平台收不到报警信息”）；
②分析问题：找原因（比如硬件接错引脚、代码里引脚编号写错、Wi-Fi密码输错）；
③制订方案：想解决办法（比如重新检查接线、修改代码引脚号、核对Wi-Fi密码）；
④验证方案：执行办法后测试，若问题没解决，回到第二步重新分析，直到解决。
2.常见问题排查示例：
问题1：无法读取传感器数据→排查步骤：①检查传感器接线（VCC、GND、信号线是否接对）；②检查代码中引脚编号是否和实际连接一致；③传感器是否损坏（换一个传感器测试）；
问题2：无法发送数据到云平台→排查步骤：①主控板是否成功连接Wi-Fi（看模块指示灯，常亮代表连接成功）；②云平台账号密码是否正确；③主题名称是否一致；④网络是否通畅（校园网是否限制物联网连接）。
教材里给了远程报警功能的调试步骤，大家可以参考。调试时一定要有耐心，不要怕出错，每解决一个bug，系统就完善一步！还要把调试过程记录下来，比如“问题：蜂鸣器不报警→原因：代码里引脚编号写错（写成D2，实际接D3）→方案：修改引脚编号为D3→验证：报警正常”，这样后续优化更方便。
三、拓展延伸与实践活动（8分钟）
（一）任务三：绘制算法流程图
请各小组根据你们上节课确定的系统功能（比如“烟雾监测+远程报警+远程开喷淋”），选择其中1个核心功能，绘制算法流程图。要求：①用规范符号（椭圆、矩形、菱形）；②清晰标注输入、处理、输出步骤；③包含判断分支。给大家3分钟时间，每组派一名同学画图，其他同学帮忙讨论逻辑！
生：（小组合作绘制流程图，教师巡视指导，纠正不规范符号和逻辑漏洞）
时间到！请小组代表展示你们的流程图（邀请2个小组），比如“烟雾监测报警”流程图：“开始→初始化设备→连接云平台→采集烟雾浓度→是否超标？→是→发送报警信息+蜂鸣器报警→否→继续采集→结束”。逻辑很清晰，符号也规范，太棒了！
（二）任务四+任务五：编程与调试实践
现在请大家根据绘制的流程图，在编程平台编写对应功能的程序（图形化或代码编程均可），编写完成后上传到主控板，开始调试。调试时请填写下表，记录问题与解决方案。
给大家5分钟时间，小组分工：一人编写程序，一人上传测试，一人记录调试过程，遇到问题及时讨论或问老师！
生：（小组合作编程、上传、调试，教师巡视指导，重点解决引脚不匹配、主题名称错误、Wi-Fi连接失败等问题）
时间到！大部分小组都完成了基础程序编写，有的小组已经成功解决了“传感器数据读取”的问题，报警信息也能发送到云平台了，太厉害啦！没完成的小组下课后可以继续调试，咱们下节课还要进行系统优化和成果展示！
四、课堂小结（5分钟）
今天咱们的“物联网工程师”任务圆满完成了大半！谁能说说咱们今天学会了啥？（邀请学生发言）
生：（总结算法流程图绘制、程序编写、调试步骤等）
大家总结得又准又全！咱们今天重点掌握了智能消防系统实践的“软件三部曲”：①算法设计——用流程图画“逻辑地图”，明确“采集→判断→执行”的步骤；②程序编写——把流程图翻译成代码指令，注意引脚、主题名称、阈值的准确性；③调试改进——按“发现问题→分析问题→解决问题”的步骤排查bug，耐心迭代。记住：编程和调试就像搭积木，既要懂逻辑，又要有耐心，一次成功的系统背后，可能藏着十次、二十次的调试！教材的拓展阅读告诉我们，现在还有智能消防机器人能代替消防员进入危险现场，这都是物联网、编程、人工智能技术的结合成果！下节课咱们就对系统进行反思优化，还要展示各组的最终成果，期待大家的“智能消防系统”惊艳亮相！
五、作业布置
预习下一课。
板书设计
智能消防系统实践（第2课时）
1.核心任务：算法设计→程序编写→调试改进
2.算法设计：
核心逻辑：采集→判断→执行
规范符号：椭圆（开始/结束）、矩形（操作）、菱形（判断）
3.程序编写：
关键要点：引脚匹配、主题一致、阈值合理
核心指令：初始化、采集数据、条件判断、发送数据、设备控制
4.调试改进（四步走）：
发现问题→分析原因→制订方案→验证方案
常见问题：接线错误、代码漏洞、网络问题
5.最终目标：系统稳定实现监测、报警、远程控制功能
观看
思考；表达
学习
学习
学习
了解
学习
操作实践
了解
操作练习
交流；分享
交流表达
预习下一课
创设趣味的学习情境，更能激发学生的兴趣；
培养表达能力
培养倾听习惯
增加知识面
了解编程平台与核心指令
了解编程平台与核心指令
培养倾听习惯
学生利用自主探究、小组合作、实践操作的方法去解决问题；师生直观演示更具说服力，加深印象。
培养倾听习惯
培养学生举一反三、学习迁移的能力；
鼓励学生尝试完成操作练习
培养表达能力
培养表达能力
培养自主学习能力
教
学
反
思
