2026届高考物理二轮专题复习课件：串、并联电路

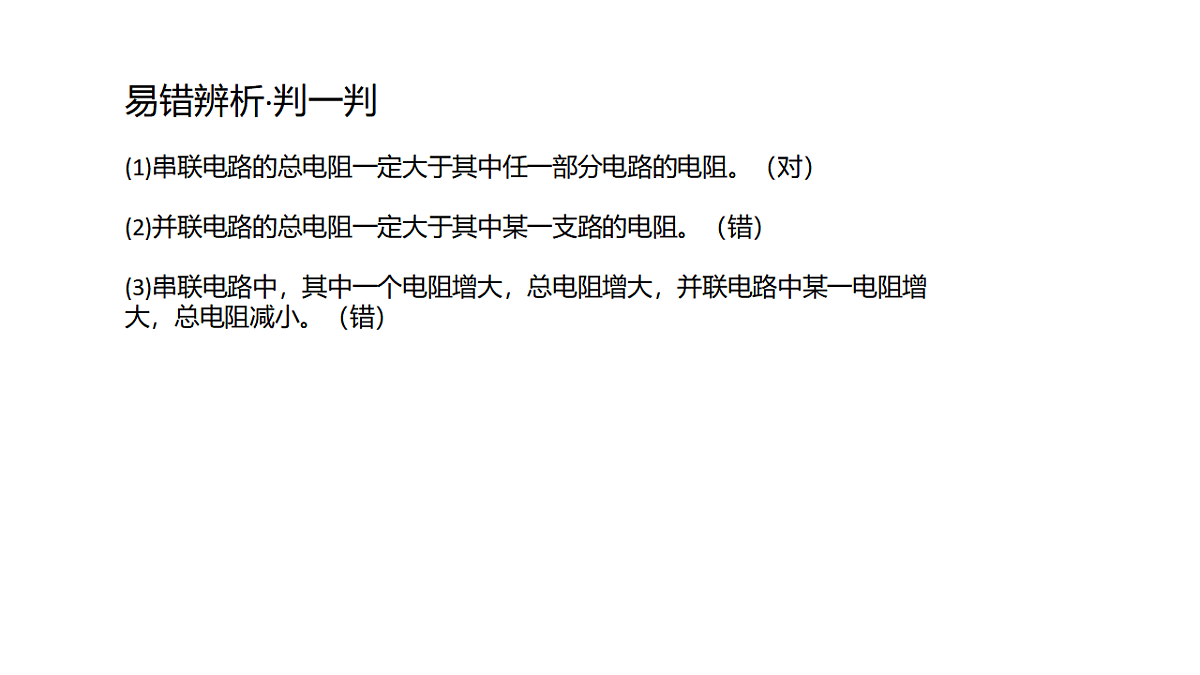

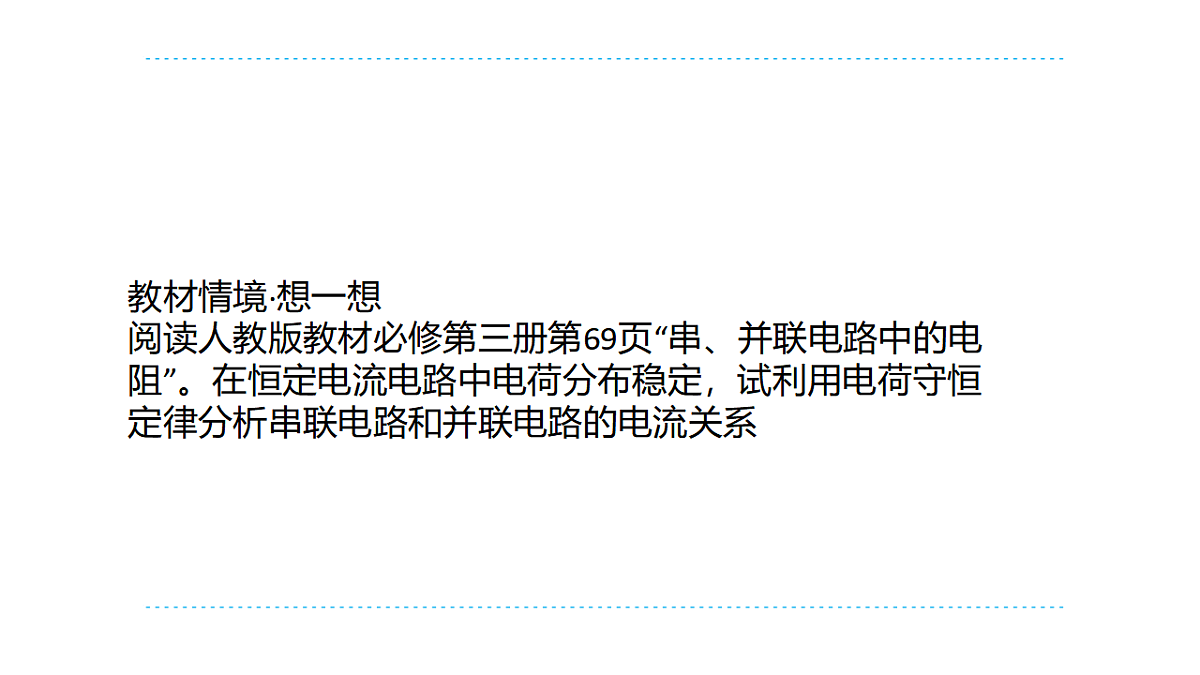

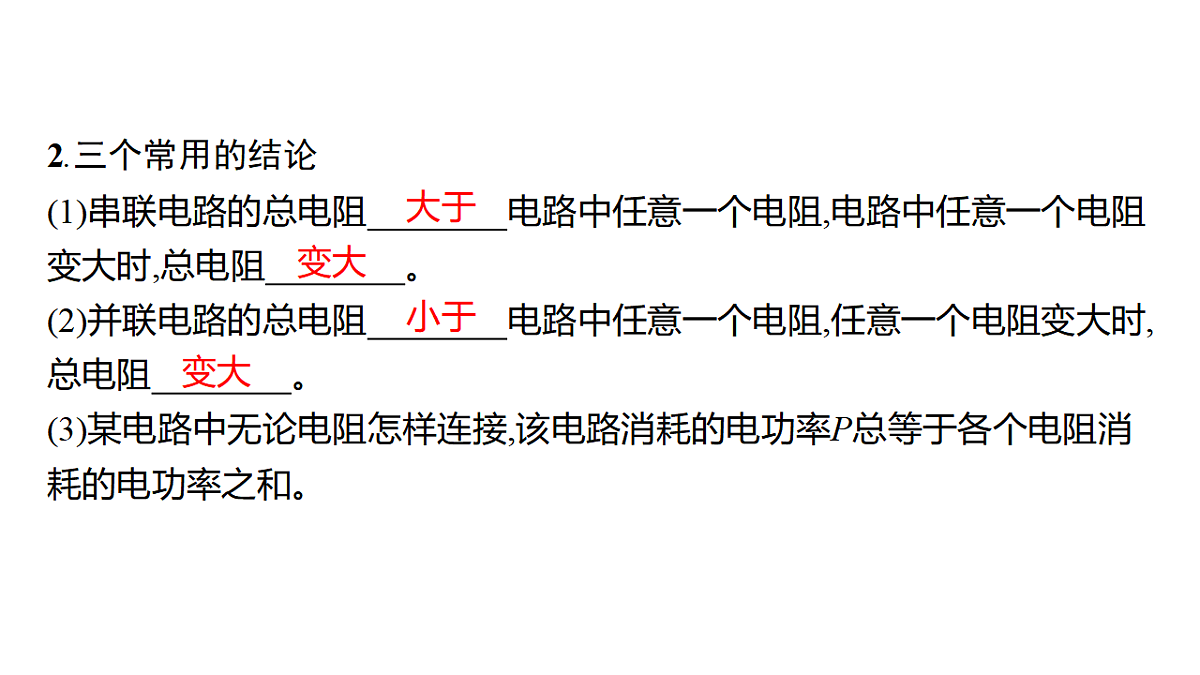

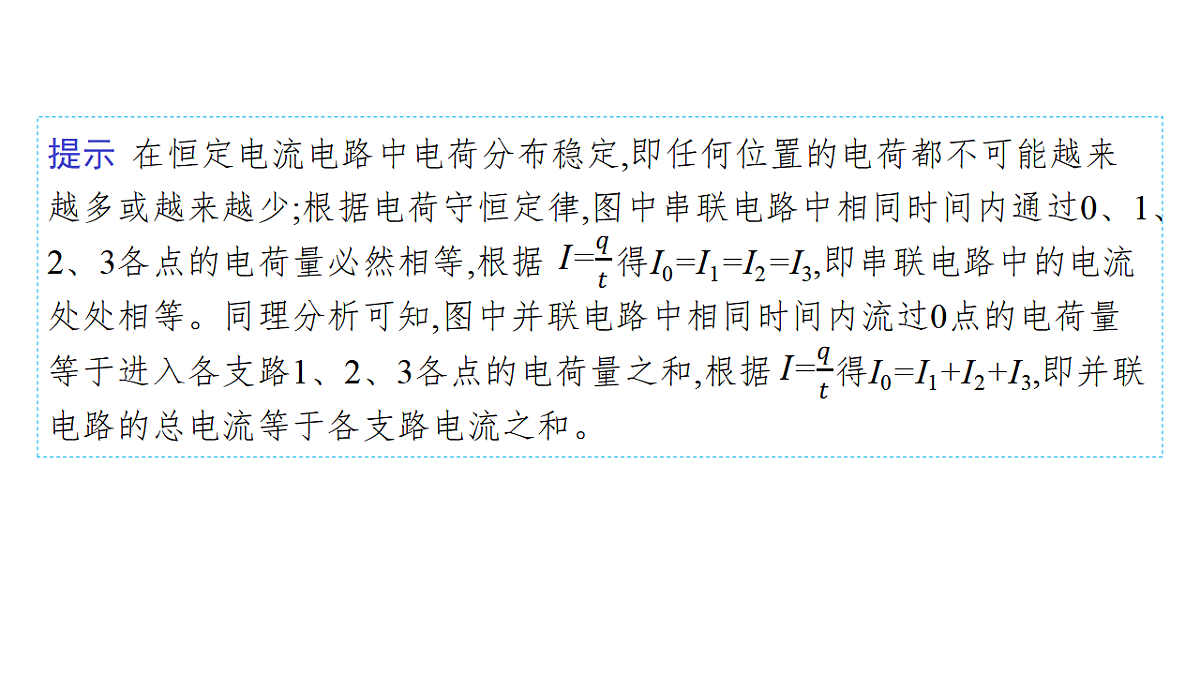

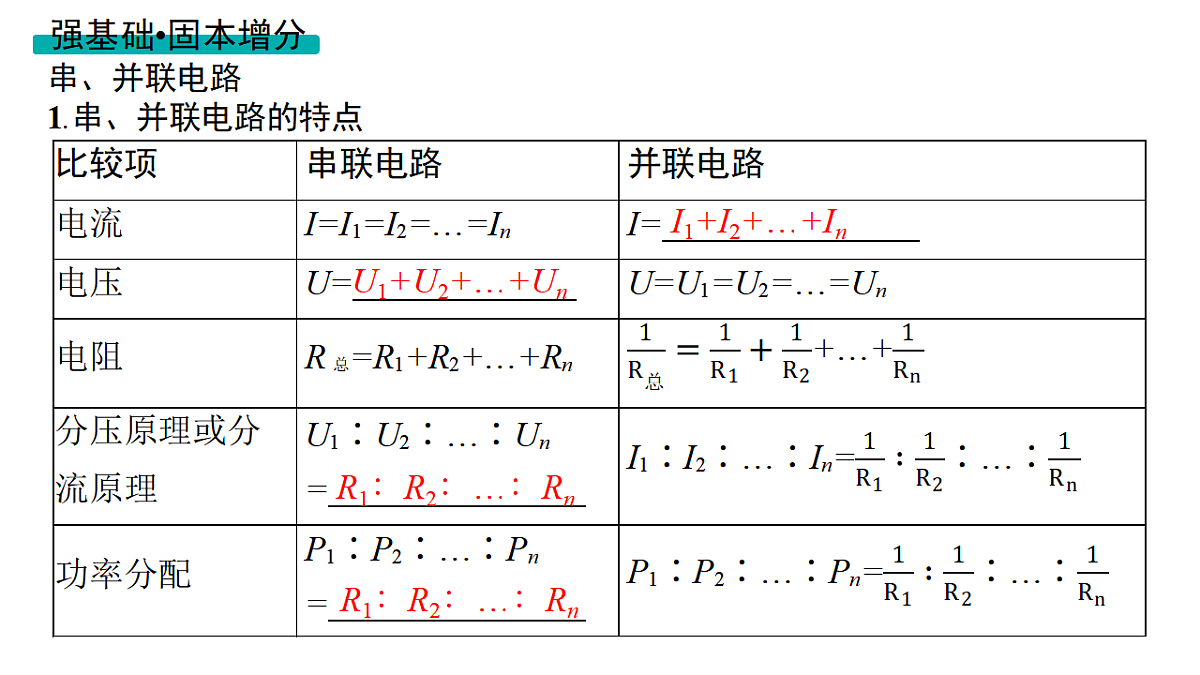

串、并联电路串、并联电路1.串、并联电路的特点I1+I2+…+In　U1+U2+…+Un R1∶R2∶…∶Rn　 R1∶R2∶…∶Rn 2.三个常用的结论(1)串联电路的总电阻　　　　电路中任意一个电阻,电路中任意一个电阻变大时,总电阻　　　　。 (2)并联电路的总电阻　　　　电路中任意一个电阻,任意一个电阻变大时,总电阻　　　　。 (3)某电路中无论电阻怎样连接,该电路消耗的电功率P总等于各个电阻消耗的电功率之和。大于变大小于变大易错辨析·判一判(1)串联电路的总电阻一定大于其中任一部分电路的电阻。（对）(2)并联电路的总电阻一定大于其中某一支路的电阻。（错）(3)串联电路中，其中一个电阻增大，总电阻增大，并联电路中某一电阻增大，总电阻减小。（错）教材情境·想一想阅读人教版教材必修第三册第69页“串、并联电路中的电阻”。在恒定电流电路中电荷分布稳定，试利用电荷守恒定律分析串联电路和并联电路的电流关系提示 在恒定电流电路中电荷分布稳定,即任何位置的电荷都不可能越来越多或越来越少;根据电荷守恒定律,图中串联电路中相同时间内通过0、1、2、3各点的电荷量必然相等,根据 得I0=I1=I2=I3,即串联电路中的电流处处相等。同理分析可知,图中并联电路中相同时间内流过0点的电荷量等于进入各支路1、2、3各点的电荷量之和,根据 得I0=I1+I2+I3,即并联电路的总电流等于各支路电流之和。总电阻变化的特点1.当外电路的任何一个电阻增大(或减小)时,电路的总电阻一定增大(或减小)。2.若开关的通、断使串联的用电器增多时,电路的总电阻增大;若开关的通、断使并联的支路增多时,电路的总电阻减小。3.在如图所示分压电路中,滑动变阻器可视为由两段电阻构成,其中一段R并与用电器并联,另一段R串与并联部分串联。A、B两端的总电阻与R串的变化趋势一致。考向一 串、并联电路相关计算典题1电阻R1和R2并联在电路中时,设R1、R2两端的电压为U1、U2,R1、R2中的电流分别为I1、I2,则(　　)A.U1∶U2=R1∶R2 B.U1∶U2=R2∶R1C.I1∶I2=R1∶R2 D.I1∶I2=R2∶R1D考向二 串、并联电路功率分析和计算典题2 如图所示,四个完全相同的灯泡,亮度最高的是(　　)A.L1 B.L2C.L3 D.L4A解析 四个完全相同的灯泡,L2、L3串联,流过L2、L3的电流相同,则L2、L3亮度相同;L4与L2、L3并联,并联两支路两端电压相同,则L4两端电压等于L2、L3各自两端电压之和,则L4比L2、L3都亮;L1在干路上,电流大小等于两支路电流之和,则流过L1的电流最大,亮度最高。故选A。典题3 四个完全相同的灯泡分别用图甲、乙两种方式连接,电路两端电压分别为6 V和10 V。当灯泡都正常发光时,R1、R2消耗的电功率分别为P1和P2,则(　　)A.P1>P2 B.P10,即P1>P2,故选A。典题4 如图所示,曲线C1、C2是闭合回路中内、外电路消耗的电功率随电流变化的图线。由该图可知下列说法错误的是(　　)A.电源的电动势为E=4 V,内阻为r=1 ΩB.短路电流为4 AC.电源输出功率最大值为4 WD.曲线C1是外电路消耗的电功率随电流变化的图线,C2是内电路消耗的电功率随电流变化的图线D解析 无论是纯电阻电路还是非纯电阻电路,都有 时输出功率最大P内=I2r,由题图可知电源输出功率最大值为4 W,短路电流为4 A,B、C正确;根据P=I2R可知,当输出功率最大时P=4 W,I=2 A,所以E=4 V,r=1 Ω,A正确;由P内=I2r和P外=EI-I2r结合题图可知曲线C1是内电路消耗的电功率随电流变化的图线,C2为外电路消耗的电功率随电流变化的图线,D错误。本题选错误项,故选D。
