安徽省淮北市部分学校九年级上学期1月期末物理试卷(文字版)-A4

这是一份安徽省淮北市部分学校九年级上学期1月期末物理试卷(文字版)-A4，共4页。试卷主要包含了、填空题，、选择题，、实验题，、计算与推导题等内容，欢迎下载使用。

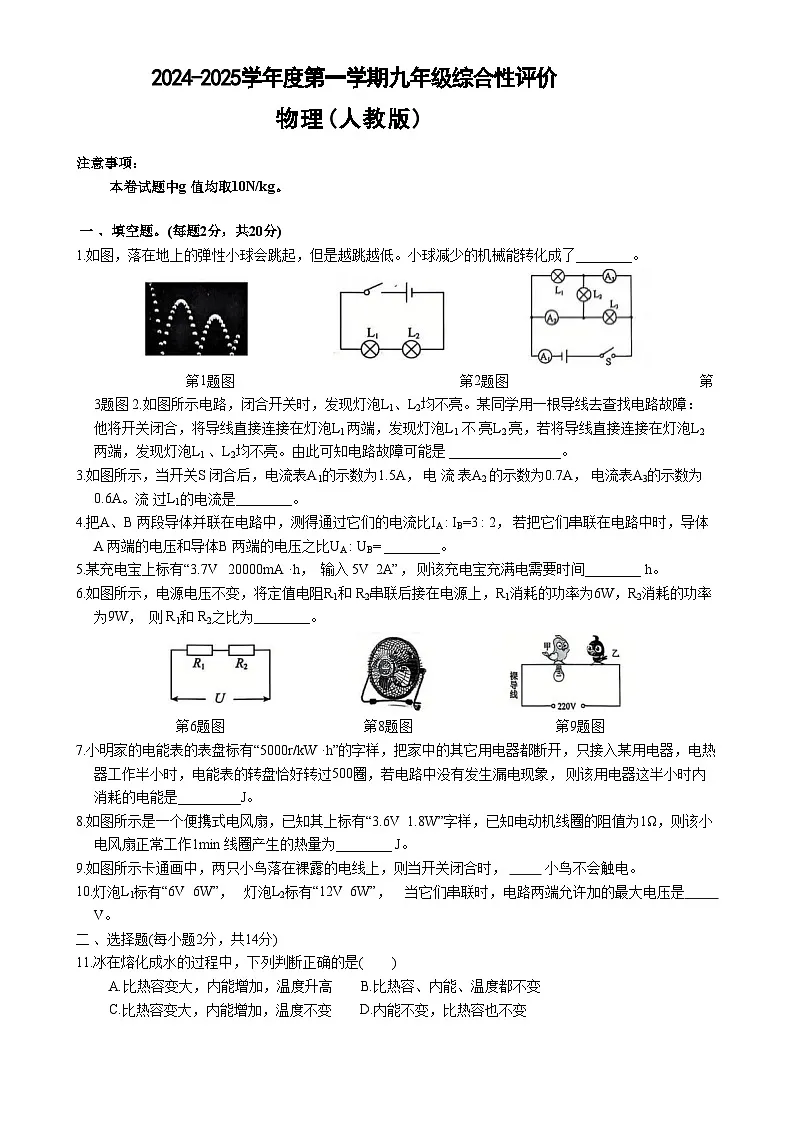

注意事项：
本卷试题中g 值均取10N/kg。
一 、填空题。(每题2分，共20分)
1.如图，落在地上的弹性小球会跳起，但是越跳越低。小球减少的机械能转化成了________。
第1题图第2题图第3题图 2.如图所示电路，闭合开关时，发现灯泡L1、L2均不亮。某同学用一根导线去查找电路故障： 他将开关闭合，将导线直接连接在灯泡L1 两端，发现灯泡L1 不 亮L2 亮，若将导线直接连接在灯泡L2两端，发现灯泡L1 、L2均不亮。由此可知电路故障可能是 ________________。
3.如图所示，当开关S 闭合后，电流表A1的示数为1.5A， 电 流 表A2 的示数为0.7A， 电流表A3的示数为0.6A。流 过L1的电流是________。
4.把A、B 两段导体并联在电路中，测得通过它们的电流比IA : IB=3 : 2， 若把它们串联在电路中时，导体A 两端的电压和导体B 两端的电压之比UA : UB= ________。
5.某充电宝上标有“3.7V 20000mA ·h， 输入 5V 2A”， 则该充电宝充满电需要时间________ h。
6.如图所示，电源电压不变，将定值电阻R1和 R2串联后接在电源上，R1消耗的功率为6W，R2消耗的功率为9W， 则 R1和 R2之比为________。
第6题图 第8题图 第9题图
7.小明家的电能表的表盘标有“5000r/kW ·h”的字样，把家中的其它用电器都断开，只接入某用电器，电热器工作半小时，电能表的转盘恰好转过500圈，若电路中没有发生漏电现象， 则该用电器这半小时内消耗的电能是_________J。
8.如图所示是一个便携式电风扇，已知其上标有“3.6V 1.8W”字样，已知电动机线圈的阻值为1Ω，则该小电风扇正常工作1min 线圈产生的热量为________ J。
9.如图所示卡通画中，两只小鸟落在裸露的电线上，则当开关闭合时， 小鸟不会触电。
10.灯泡L1标有“6V 6W”， 灯泡L2标有“12V 6W”， 当它们串联时，电路两端允许加的最大电压是 V。
二 、选择题(每小题2分，共14分)
11.冰在熔化成水的过程中，下列判断正确的是( )
A.比热容变大，内能增加，温度升高 B.比热容、内能、温度都不变
C.比热容变大，内能增加，温度不变 D.内能不变，比热容也不变

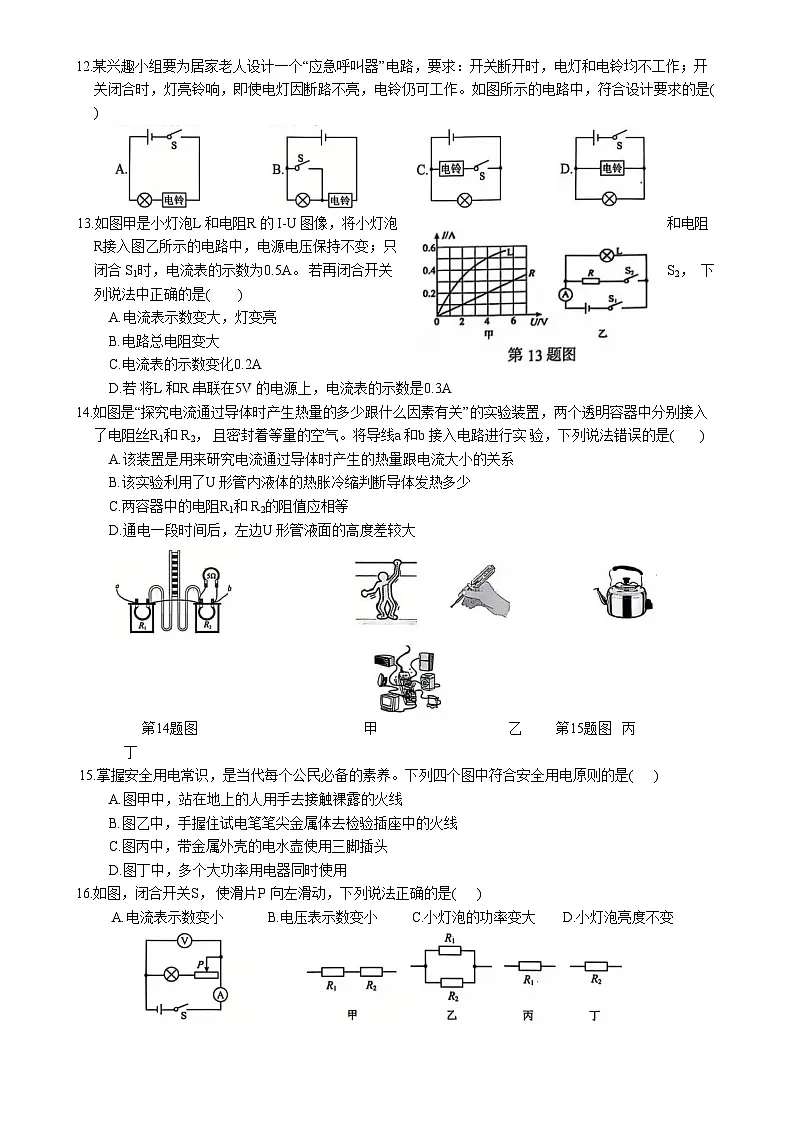

12.某兴趣小组要为居家老人设计一个“应急呼叫器”电路，要求：开关断开时，电灯和电铃均不工作；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作。如图所示的电路中，符合设计要求的是( )
13.如图甲是小灯泡L 和电阻R 的 I-U 图像，将小灯泡和电阻R接入图乙所示的电路中，电源电压保持不变；只闭合 S1时，电流表的示数为0.5A。 若再闭合开关S2， 下列说法中正确的是( )
A.电流表示数变大，灯变亮
B.电路总电阻变大
C.电流表的示数变化0.2A
D.若 将L 和R 串联在5V 的电源上，电流表的示数是0.3A
14.如图是“探究电流通过导体时产生热量的多少跟什么因素有关”的实验装置，两个透明容器中分别接入了电阻丝R1和 R2， 且密封着等量的空气。将导线a 和b 接入电路进行实 验，下列说法错误的是( )
A.该装置是用来研究电流通过导体时产生的热量跟电流大小的关系
B.该实验利用了U 形管内液体的热胀冷缩判断导体发热多少
C.两容器中的电阻R1和 R2的阻值应相等
D.通电一段时间后，左边U 形管液面的高度差较大
第14题图 甲乙第15题图 丙丁
15.掌握安全用电常识，是当代每个公民必备的素养。下列四个图中符合安全用电原则的是( )
A.图甲中，站在地上的人用手去接触裸露的火线
B.图乙中，手握住试电笔笔尖金属体去检验插座中的火线
C.图丙中，带金属外壳的电水壶使用三脚插头
D.图丁中，多个大功率用电器同时使用
16.如图，闭合开关S， 使滑片P 向左滑动，下列说法正确的是( )
A.电流表示数变小B.电压表示数变小C.小灯泡的功率变大 D.小灯泡亮度不变
第16题图 第17题图 17.在如图所示的电路中，电源电压U 相同，R1
