2025-2026学年天津市第二南开中学九年级（上）期中物理试卷

这是一份2025-2026学年天津市第二南开中学九年级（上）期中物理试卷，共22页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.5月31日是“世界无烟日”，很多公共场所贴了如图所示的标志，这主要是考虑到在空气不流通的房间里，只要有一个人吸烟，整个房间就会充满烟味，这是因为( )
A. 物质是分子组成的
B. 分子间有引力
C. 分子间有斥力
D. 分子在不停地运动
2.关于内能、比热容和热值，下列说法正确的是( )
A. 物体的内能是物体内所有分子的分子动能和分子势能的总和
B. 热量总是从内能高的物体传向内能低的物体
C. 比热容与物质吸收或放出的热量有关，吸收或放出的热量越多，物质的比热容越大
D. 天然气燃烧越充分，其热值越大
3.如图是汽油机的四个冲程，下列说法正确的是( )
A. 甲冲程中机械能转化为内能
B. 一个工作循环中四个冲程的正确顺序是：丙、甲、丁、乙
C. 汽油充分燃烧，可以同时提高汽油机的效率和汽油的热值
D. 若汽油机每秒做功15次，则飞轮的转速为1800r/min
4.如图所示，关于电现象，下列说法正确的是( )
A. 甲图中若A带正电，则B可能不带电
B. 乙图中验电器的原理是：同种电荷相互吸引
C. 丙图中摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质
D. 丁图中丝绸摩擦过的玻璃棒会带上正电荷，在这个过程中丝绸会失去电子
5.如图大门的智能锁，它可以通过按指纹(S1)或按密码(S2)来开门，下列选项图中符合要求的电路设计是( )
A.
B.
C.
D.

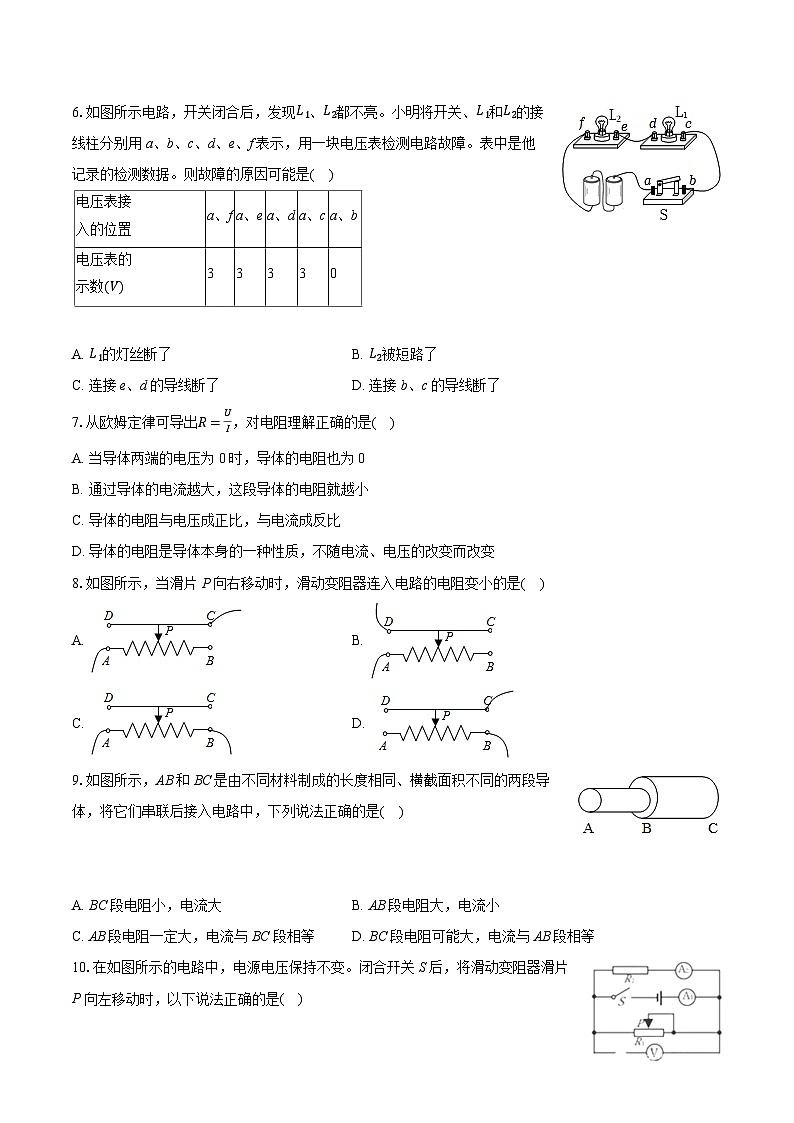

6.如图所示电路，开关闭合后，发现L1、L2都不亮。小明将开关、L1和L2的接线柱分别用a、b、c、d、e、f表示，用一块电压表检测电路故障。表中是他记录的检测数据。则故障的原因可能是( )
A. L1的灯丝断了B. L2被短路了
C. 连接e、d的导线断了D. 连接b、c的导线断了
7.从欧姆定律可导出R=UI，对电阻理解正确的是( )
A. 当导体两端的电压为0时，导体的电阻也为0
B. 通过导体的电流越大，这段导体的电阻就越小
C. 导体的电阻与电压成正比，与电流成反比
D. 导体的电阻是导体本身的一种性质，不随电流、电压的改变而改变
8.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是( )
A. B.
C. D.
9.如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是( )
A. BC段电阻小，电流大B. AB段电阻大，电流小
C. AB段电阻一定大，电流与BC段相等D. BC段电阻可能大，电流与AB段相等
10.在如图所示的电路中，电源电压保持不变。闭合幵关S后，将滑动变阻器滑片P向左移动时，以下说法正确的是( )
A. 两电流表示数的差值变小
B. 电压表V示数与电流表A1示数的比值不变
C. 电压表V示数与电流表A2示数的比值不变
D. 电压表V示数与电流表A2示数的乘积变大
二、多选题：本大题共3小题，共9分。
11.如图所示是物理课本中的四个小实验。下列对实验的分析正确的是( )
A. 图甲，抽掉玻璃板后，两瓶内气体颜色发生变化，这是扩散现象
B. 图乙，将玻璃板缓慢拉离水面时测力计示数变大是因为大气压作用
C. 图丙，向下压活塞的过程，筒内气体内能减小，内能转化为机械能
D. 图丁，试管内水蒸气将木塞推出，水蒸气内能减小，内能转化为机械能
12.在电现象中，有四个同学们非常熟悉的实验：①探究电流与电压的关系；②探究电流与电阻的关系；③探究串联电路电压的规律；④探究影响电阻大小的因素。关于这四个电学实验，下列说法中正确的是( )
A. ①实验中可用小灯泡替代定值电阻
B. ②实验中滑动变阻器的主要作用是要保持定值电阻两端的电压不变
C. ③实验中多次测量目的是为了减小误差
D. ④实验中需要采用控制变量法
13.如图所示，电源电压恒为4.5V，电流表量程为“0∼0.6A”，电压表量程“0∼3V”，滑动变阻器标有“40Ω1A”，小灯泡(灯丝电阻不变)标有“”，表示小灯泡两端最大电压是2.5V，通过的最大电流是0.5A。在保证电路安全的情况下，移动滑动变阻器的滑片，下列选项中不正确的是( )
A. 电流表的示数变化范围是0.1∼0.5AB. 电压表的示数变化范围是0.6∼2.5V
C. 滑动变阻器连入电路阻值范围是4∼20ΩD. 滑动变阻器两端最大电压为4V
三、填空题：本大题共6小题，共24分。
14.东北名菜“拔丝地瓜”深受大众的喜爱。暑假期间，小明和妈妈学习制作拔丝地瓜，做好之后小明闻到了地瓜的香味，这是 现象；小明夹起一块拔丝地瓜，发现地瓜拉出了很长的丝，是由于分子间存在 。
15.如图所示为趣味物理社团制作的“噗噗船”。与铜管相连的水槽充水，且铜管另一端置于在水下。当水槽内的水被蜡烛加热，随着水温升高，水的比热容______(选填“增加”、“减小”或“不变”)，产生的水蒸气从管口喷出，发出“噗噗”的声响，船就会在水池中向前移动，“噗噗船”水槽内的水汽化是通过______改变内能，然后将水蒸气的内能转化为了船的______。
16.如图所示是某款车载充电线，可供两部手机同时充电，则充电时两部手机的连接方式是 (选填“串联”或“并联”)；若拔掉其中一部手机，则电路中的总电流将 (选填“变大”、“变小”或“不变”)。
17.某导体两端的电压为3V，通过它的电流为0.3A，其电阻为 Ω，当该导体两端的电压为0V时，其电阻为 Ω。
18.在甲图所示的电路中，闭合开关S1，再闭合开关S2，电流表A1的示数变大，此时两电流表指针都指在刻度盘的中央，均如乙图所示，则通过R1的电流为 A，R1：R2= 。
19.如图所示，电源电压不变，R1=8Ω、R2=12Ω.当S1闭合S2断开，①、②都是电流表时，两表示数之比是______，当S1、S2都闭合，①、②都是电压表时，则两表示数之比是______。
四、作图题：本大题共1小题，共6分。
20.如图2甲是一个密封盒，盒内是由两个电阻和一些导线组成的电路，电路与盒外的a、b、c、d四个接线柱相连，而接线柱b、c在盒内已用导线相连。某活动小组欲探究盒内两电阻的阻值和电路结构，他们使用的器材是：能输出稳定电压的电池组、量程是0.6A的电流表、阻值为5Ω的定值电阻R以及若干条导线，并组成图2乙虚线框内所示的探测电路，乙中m、n是从探测电路引出的两根导线。探测时，他们首先将m与n直接连接，观察到电流表的示数为0.6A，接下去的操作程序、方法和所得数据，记录在下表中：
根据以上的操作和数据，在图2中画出甲盒内的电路图，并标出电阻的阻值。
五、实验探究题：本大题共3小题，共17分。
21.实验小组的同学在探究“比较不同物质吸热的情况”的实验中，加热质量相同的水和煤油，比较两种物质的吸热能力。
(1)在相同条件下用相同的电加热器分别给水和煤油加热使其升高相同的温度，通过比较______(选填“加热后温度的高低”或“加热时间长短”)比较吸收热量的多少，从而比较水和煤油的吸热能力，这里采用科学方法主要是控制变量法和______法。
(2)根据实验数据，作出了水和煤油的温度随时间变化的图象，由图象可知，水的温度随时间变化的图象是______(选填“a”或“b”)，煤油的比热容为______J/(kg⋅∘C)[c水=4.2×103J/(kg⋅∘C)]。
(3)分析图象可知，水和煤油吸收相同热量时，温度升高较多的是______；若使两者升高相同的温度，则______吸收的热量较多。
22.用电压表和电流表等器材探究电流与电阻的关系，电源电压为4.5V，所用定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω。
(1)先将30Ω的电阻接入图甲所示电路，闭合开关前，应将滑动变阻器的滑片移到最______(填“左”或“右”)端。
(2)图甲所示电路有一条导线连接错误，请在该导线上打“×”，并用笔画一条线代替导线，将电路连接正确。
(3)改正错误后闭合开关，电流表无示数，电压表有示数，可能是定值电阻______路。
(4)排除故障后闭合开关，移动滑动变阻器的滑片，当电压表的示数为3.0V时，电流表的示数为0.1A。断开开关，将30Ω的电阻换成25Ω的后再闭合开关，应将滑动变阻器的滑片向______(填“左”或“右”)移动，直至电压表示数为3.0V，此时，电流表的示数如图乙所示，为______A。
(5)实验数据如下表所示，请在图丙中描绘出I−R的关系图像。
23.现有下列实验器材：一只已知阻值的定值电阻R0、两只电流表、电池、开关、足量的导线。请你利用这些器材设计实验，测出一只未知电阻Rx的阻值。要求：
(1)在下框内画出实验电路图。
(2)简述实验过程并用已知量和测量量表示Rx.______。
六、计算题：本大题共2小题，共14分。
24.小平同学家卫生间安装了一台燃气热水器。小平在冬天沐浴一次所需的热水量为50kg。(c水=4.2×103J/(kg⋅∘C),q燃气=3.5×107J/m3)
(1)若水温从10∘C加热到45∘C，则沐浴一次水吸收的热量为多少？
(2)若该热水器的热效率为70%，则沐浴一次需要燃烧多少立方米的燃气？
25.如图所示电路，电阻R1、R2并联接到电压为U的电源两端。闭合开关S后，通过电阻R1、R2的电流分别为I1、I2，电路的总电流为I。
(1)R1、R2并联后相当于一个电阻R，请推导证明：1R=1R1+1R2。
(2)若电路中R1=20Ω，R2=30Ω，电源电压为3V。求：电路的总电流I。
答案和解析
1.【答案】D
【解析】解：由于烟分子做无规则运动，所以只要有一个人吸烟，整个房间也会充满烟味。
故选：D。
扩散现象是分子运动的结果，一切物质的分子都在不停地做无规则运动。
本题主要考查学生对：扩散现象的了解和掌握，是一道基础题。
由于分子的体积很小，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现。
2.【答案】A
【解析】解：A、物体中所有分子的热运动动能和分子势能的总和叫物体的内能，故A正确；
B、热传递的定义可知，内能总是从温度高的物体向温度低的物体转移，故B错误；
C、比热容是物质的一种特性，与物体的质量、体积，以及吸放热的多少没有关系，故C错误；
D、热值是指1kg燃料完全燃烧放出的热量，是燃料的一种特性，与燃烧程度无关，故D错误；
故选：A。
(1)物体中所有分子的热运动动能和分子势能的总和叫物体的内能；
(2)内能总是从温度高的物体向温度低的物体转移；
(3)比热容是物质的一种特性，与物质的种类有关，与物体的质量、体积，以及吸放热的多少没有关系；
(4)热值是指1kg燃料完全燃烧放出的热量，是燃料的一种特性，和燃料的密度、是否燃烧、是否完全燃烧等无关，和燃料的种类有关。
本题考查了比热容和内能、燃料的热值理解和热传递的理解，是一道综合题。
3.【答案】D
【解析】解：如图是汽油机的四个冲程，其中：
甲为做功冲程：在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，高温高压气体推动活塞向下运动，带动曲轴转动，对外做功．
乙为压缩冲程：进气门和排气门都关闭，活塞向上运动，压缩汽缸内燃料混合物，温度升高．
丙为排气冲程：进气门关闭，排气门打开，活塞向上运动，把废气排出气缸．
丁为吸气冲程：进气门打开，排气门关闭．活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸．
A.甲冲程中内能转化为机械能，故A错误；
B.一个工作循环中四个冲程的正确顺序是：丁、乙、甲、丙，故B错误；
C.热值是燃料的一种特性，只决定于燃料的种类，与燃烧情况无关，故C错误；
D.在单缸四冲程内燃机中，吸气、压缩、做功、排气四个冲程为一个工作循环，每个工作循环曲轴转2周，活塞上下往复2次，做功1次。若汽油机每秒做功15次，则飞轮的转速为1800r/min，故D正确；
故选：D。
汽油机的工作流程：内燃机通过吸气、压缩、做功、排气四个冲程不断循环来保证连续工作的。
提高热机效率的方法：‌(1)改善燃烧条件‌；‌(2)减少摩擦损失‌；(3)减少热量损失‌；‌(4)采用先进技术‌。
热值是燃料的一种特性，只决定于燃料的种类，与质量和燃烧情况等无关。
在单缸四冲程内燃机中，吸气、压缩、做功、排气四个冲程为一个工作循环，每个工作循环曲轴转2周，活塞上下往复2次，做功1次。
本题是一道热学综合题，主要考查四冲程的顺序，能量转化，做功次数的计算，热值的概念。
4.【答案】C
【解析】解：
A、甲图中A和B相互排斥，根据电荷间的相互作用规律可知它们带同种电荷，故A不符合题意；
B、验电器的工作原理是同种电荷相互排斥，故B不符合题意；
C、丙图中摩擦后的气球能够吸引细水流，这是因为带电体具有吸引轻小物体的性质，故C符合题意；
D、丁图中丝绸摩擦过的玻璃棒会带上正电荷，说明玻璃棒失去电子，而丝绸得到电子，故D不符合题意。
故选：C。
(1)同种电荷相互排斥，异种电荷相互吸引；
(2)验电器的工作原理是同种电荷相互排斥；
(3)带电体具有吸引轻小物体的性质；
(4)摩擦起电实质是电子发生了转移，失去电子的物体带正电，得到电子的物体带负电。
本题考查了摩擦起电的实质、带电体的性质、电荷间的相互作用规律考查较综合，难度一般。
5.【答案】B
【解析】解：
由题知，两个开关都可以单独控制电动机工作，从而打开门锁，所以两个开关应并联再与电动机M串联，故B符合要求。
故选：B。
两把“钥匙”相当于两个开关，题意要求任意一个开关闭合，都能使电动机工作，据此结合串联和并联的特点来分析解答。
本题考查了电路的设计，要知道串联电路中只要有一个开关断开，整个电路都断路，并联电路中各支路间互不影响。
6.【答案】D
【解析】解：根据实物图可知，两个灯泡串联接入电路中；开关闭合后，发现L1、L2都不亮，这说明电路出现了断路故障；
根据表格中的数据可知，电压表接在a、f与a、e与a、d与a、c之间时，电压表都有示数，这说明a与电源正极之间是通路、cdef与电源之间是通路；
电压表接在a、b之间时，电压表示数为0，这说明bc之间出现了断路故障，故D正确。
故选：D。
根据实物图可知，两个灯泡串联接入电路中；根据电压表的连接方式、电压表的示数和灯泡的发光情况分析电路故障的原因。
此题考查用电压表判断电路中的故障，要记住短路和断路的区别以及两表在电路中的不同特征。
7.【答案】D
【解析】解：电阻是导体阻碍电流的性质，大小与导体的材料、长度、横截面积和温度有关，与电路中导体两端的电压和通过导体的电流没有关系，故ABC错误，D正确。
故选：D。
电阻是导体的一种特性，大小与材料、长度、横截面积和温度有关，与电路中有没有电压和电流无关。
本题考查了我们对欧姆定律导出公式R=UI的理解，要注意公式R=UI只是表示出了三者之间的数值关系，而并非是它们间的正、反比关系。
8.【答案】D
【解析】解：A、图中接A、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故A不符合题意。
B、图中接A、D接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故B不符合题意。
C、图中接A、B接线柱；故当滑片向右移动时，连入电路的电阻丝的长度不变，连入电路的电阻不变，故C不符合题意。
D、图中接B、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变小，连入电路的电阻变小，故D符合题意。
故选：D。
首先明确此种接法中被利用的电阻，然后根据接入电路的电阻丝的长度确定电阻的变化。
本题考查了滑动变阻器的使用；能够正确的确定接入电路的电阻丝是哪一段，是解答本题的关键。
9.【答案】D
【解析】解：
AB、因为两段导体串联，所以通过两导体的电流相等，即IAB=IBC；故AB错误；
CD、已知导体AB和BC由不同材料制成、长度相同，由图可知导体AB横截面积比BC的小，由于电阻的大小与材料、长度、横截面积有关，所以不能判断电阻的大小；故C错误，D正确。
故选：D。
(1)根据串联电路的电流特点可知通过两段导体的电流关系；
(2)电阻的大小与材料、长度、横截面积有关，同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小。
本题考查了影响电阻大小的因素和串联电路电流特点的灵活运用，关键是注意AB和BC只是长度相同，材料和横截面积都不同，不能比较导体的电阻大小。
10.【答案】C
【解析】解：由电路图可知，R1和R2并联，电压表测量并联支路(电源电压)电压，电流表A1测干路电流，电流表A2测R2支路的电流；
因为电源的电压不变，所以电压表的示数不变；
并联电路中各支路独立工作、互不影响，
滑片移动时，通过R2的电路不变，即电流表A2的示数不变；
当滑动变阻器的滑片P向左移动时，接入电路中的电阻变小，
并联电路中各支路两端的电压相等，由I=UR可知，通过滑动变阻器R1支路的电流变大，
并联电路中干路电流等于各支路电流之和，
所以干路电流变大，即电流表A1的示数变大；
A1表示数与A2表示数的差值等于滑动变阻器R1支路的电流，变大，所以两电流表示数的差值变大，故A错误；
电压表的示数不变，电流表A1的示数变大，所以电压表V示数与电流表A1示数的比值变小，故B错误；
电压表的示数不变，电流表A2的示数不变，所以电压表V示数与电流表A2示数的比值不变，故C正确；
电压表V示数与电流表A2示数的乘积不变，故D错误。
故选：C。
由电路图可知，R1和R2并联，电压表测量并联支路(电源电压)电压，电流表A1测干路电流，电流表A2测R2支路的电流；根据电源的电压判断电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R2电流的变化；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，利用并联电路的电流特点可知干路电流的变化以及电流表差值之间的关系，利用欧姆定律得出电压表V示数与电流表A1示数的比值变化和V表示数与A2表示数的比值变化。
本题考查了学生对欧姆定律及其变形公式的掌握和运用，分析电路图得出电路的连接方式和三表的测量对象是本题的突破口，灵活运用并联特点和欧姆定律是关键。
11.【答案】AD
【解析】解：A、图甲，抽掉玻璃板后，两瓶内气体颜色发生变化，这是扩散现象，故A正确。
B、因为玻璃分子和水分子之间存在引力，所以向上拉浸没在水中的玻璃板直至脱离水面的过程，测力计示数将变大，故B错误。
C、压缩空气做功，瓶内空气温度升高，空气的内能增加，是机械能转化为内能，故C错误。
D、试管中的水沸腾后，水蒸气将软塞子推出，即水蒸气对塞子做功，将水蒸气的内能转化机械能，故D正确。
故选：AD。
(1)两个相互接触的物体的分子彼此进入对方的现象叫扩散，扩散现象是分子无规则运动的结果；
(2)分子间同时存在着引力和斥力，当分子距离较近时表现为斥力，当分子间距离较远时表现为引力，玻璃板和水分子之间存在引力。
(3)做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小。
(4)对物体做功时，机械能转化为物体的内能，物体的内能增大；物体对外做功时，物体的内能转化为机械能，物体的内能减小。内燃机的做功冲程将内能转化为机械能。
本题考查做功改变物体的内能，扩散现象、分子间的作用力等，关键是将课本知识内容记忆清楚，仔细分析。
12.【答案】BD
【解析】解：A、探究电流与电压的关系实验中应该保持导体电阻阻值不变，而灯丝的电阻会随温度发生变化，故A错误；
B、探究电流与电阻的关系，需要保持电压一定，改变电阻的大小，滑动变阻器的主要作用是要控制定值电阻两端的电压不变，故B正确；
C、探究串联电路电压的规律，多次测量是为了寻找普遍规律，故C错误；
D、电阻与导体材料、长度和横截面积都有关系，研究其中一个物理量对电阻的影响，需要控制其它物理量，采用控制变量法，故D正确。
故选：BD。
探究电流与电压的关系实验中应该保持导体电阻阻值不变；
探究电流与电阻的关系实验中要控制定值电阻两端的电压不变；
探究串联电路电压的规律实验中多次测量目的是为了寻找普遍规律；
探究影响电阻大小的因素实验中需要采用控制变量法。
本题考查电路中电流与电阻、电压的关系，串联电路电压的规律，影响电阻大小的因素的实验。
13.【答案】BC
【解析】解：电路中最大电流为0.5A，此时灯两端电压为2.5V，即电压表最大示数为2.5V，滑动变阻器两端电压为：
U滑最小=U−U灯最大=4.5V−2.5V=2V，
此时滑动变阻器接入电路的电阻最小为：
R滑最小=U滑最小I最大=2V0.5A=4Ω；
当滑动变阻器接入电阻最大时，电路中电流最小，电压表示数最小，即滑动变阻器最大阻值为40Ω，灯的电阻为：
R灯=U灯最大I最大=Ω；
此时电路中的总电阻为：
R=R滑最大+R灯=40Ω+5Ω=45Ω，
电路中的最小电流为：
I最小=UR=4.5V45Ω=0.1A；
电压表的最小值为：
U灯最小=I最小R灯=0.1A×5Ω=0.5V；
滑动变阻器两端的最大电压为：
U滑最大=I最小R滑最大=0.1A×40Ω=4V；
所以电流表的示数变化范围是0.1∼0.5A，电压表的示数变化范围是0.5∼2.5V，滑动变阻器连入电路阻值范围是4∼40Ω，滑动变阻器两端最大电压为4V，故AD正确，不符合题意，BC错误，符合题意。
故选：BC。
由电路图可知，灯泡与滑动变阻器R串联，电压表测灯泡两端电压，电流表测电路电流。
(1)根据欧姆定律求出电压表的示数最大时电路中的电流，然后与滑动变阻器允许通过的最大电流和电流表的量程比较并确定电路中的最大电流，此时电压表的示数最大，滑动变阻器接入电路中的电阻最小，根据串联电路的电压特点求出滑动变阻器两端的最小电压，根据欧姆定律求出变阻器接入电路中的最小阻值；当变阻器接入电路中的阻值最大时，电路中电流最小，电压表示数最小，电路各元件是安全的，据此得出其阻值调节范围；
(2)当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，根据电路串联和欧姆定律求出电路中的最小电流，然后得出电路中电流的变化范围。
本题考查了串联电路的特点和欧姆定律的应用，正确判断电路中的最大电流和最小电流是关键。
14.【答案】扩散
引力

【解析】解：小明闻到了地瓜的香味，这是扩散现象，是由于分子不停做无规则热运动造成的。
小明夹起块拔丝地瓜，发现地瓜拉出了很长的丝，是由于分子间存在相互作用的引力。
故答案为：扩散；引力。
(1)不同的物体相互接触后，彼此进入对方的现象叫做扩散现象；
(2)分子间存在相互作用的引力和斥力。
本题考查了扩散现象和分子间作用力，属于基础题目。
15.【答案】不变 热传递 机械能
【解析】解：(1)由题意可知，水的温度逐渐升高，还是液态水，水的状态不变，比热容将不变；
(2)水槽内的水汽化是水被蜡烛加热，因此，是通过热传递改变内能；产生的水蒸气从管口喷出，水蒸气对外做功，将水蒸气的内能转化为了船的机械能。
故答案为：不变；热传递；机械能。
(1)比热容是物质的一种特性，其大小与物质的种类、所处的状态有关，而与物体的质量、温度无关；
(2)做功和热传递都可以改变物体的内能；当对物体做功时，机械能转化为物体的内能，物体的内能增大；当物体对外做功时，物体的内能转化为机械能，物体的内能减小。
本题主要考查了对比热容概念的理解，对改变物体内能方法的认识，以及对做功时能量转化的判断，难度不大。
16.【答案】并联
变小

【解析】解：两部手机在充电的过程中互不影响，所以它们在电路中的连接方式为并联；
若拔掉其中一部手机，因并联电路中干路电流等于各支路电流之和，且通电工作的用电器减少，所以总电流将变小。
故答案为：并联；变小。
(1)串联电路电流的路径只有一条，并联电路的电流的路径有多条；
(2)并联电路中干路电流等于各支路电流之和，且工作的用电器越多，干路电流越大。
本题考查了电路的连接方式、并联电路的电流规律等知识，都属于基础知识，要熟练掌握。
17.【答案】10 ；10。
【解析】解：由欧姆定律可得导体的电阻：
R=UI=3V0.3A=10Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
故导体两端所加的电压为0V时，该导体的阻值仍为10Ω不变。
故答案为：10；10。
(1)知道导体两端的电压和通过的电流，根据欧姆定律求出导体的阻值；
(2)电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关。
本题考查了欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关，是一道易错题。
18.【答案】1.2
1：4

【解析】解：根据电路图，两电阻并联，A1测干路电流，A2测R2电流，
因此时两电流表指针都指在刻度盘的中央，由并联电路电流的规律：
A1应接入0∼3A量程，分度值为0.1A，读数为1.5A；
A2应接入0∼0.6A量程，分度值为0.02A，读数为0.3A；
故通过R1的电流为：
I1=I−I2=1.5A−0.3A=1.2A；
根据并联电路电流与电阻规律可得：
R1R2=I2I1=，
故答案为：1.2；1：4。
根据电路图知，两个电阻并联，电流表A1测量干路电流，A2测量R2的电流，根据并联电路的电流特点结合两电流表的指针都指在同一位置确定两电流表的量程，根据分度值读出干路电流和R2支路的电流，根据并联电路的电流特点求出通过R1的电流；
根据并联电路的分流规律可得两电阻的阻值之比。
本题考查了并联电路的特点和欧姆定律的灵活应用，属于中档题。
19.【答案】2：5 5：3
【解析】解：(1)当S1闭合S2断开，①②都是电流表时，R1、R2并联，电流表①测量的是通过R2的电流、电流表②测量的是干路电流，
所以，I1=UR2=U12Ω，I2=UR总=UR1R2R1+R2=U8Ω×12Ω8Ω+12Ω=U4.8Ω；
I1I2=U12ΩU4.8Ω=4.812=25=2:5。
(2)当S1、S2都闭合，①、②都是电压表时，R1、R2串联，电压表①测量的是电源电压为U，电压表②测量的是R2两端电压U2，
∵R1=8Ω、R2=12Ω，∴UU2=R总R2=8Ω+12Ω12Ω=53=5:3；
故答案为：电流比2：5，电压比5：3。
当S1闭合S2断开，①②都是电流表时，R1、R2并联，利用欧姆定律求电流比；
当S1、S2都闭合，①、②都是电压表时，R1、R2串联，利用欧姆定律求电压比。
弄清当开关断开、闭合造成电路连接方式的改变，并弄清电表测量的对象。
20.【答案】解：根据题意分析，将m、n直接连接，电流表的示数为0.6A，
由欧姆定律可知电源电压：
U=IR=0.6A×5Ω=3V；
根据实验记录分析，将m、n接a、b两接线柱，电流表的示数为0.3A，
此时电路的总电阻：
R总=UI=3V0.3A=10Ω；
a、b两接线柱间的电阻：
Rab=R总−R=10Ω−5Ω=5Ω，
根据m、n分接c、d两接线柱时，电流表示数为0.2A，
c、d两接线柱间的电阻：
Rcd=UI2−R=3V0.2A−5Ω=10Ω；
根据将m、n分接a、d两接线柱时，电流表示数为0.15A，
a、d两接线柱间的电阻：
Rad=UI3−R=3V0.15A−5Ω=15Ω，
通过以上分析，即可画出盒内电路结构和求出两个电阻的阻值分别为：Rab=5Ω，Rcd=10Ω.则甲盒内的电路图如图所示。
【解析】要解答本题需掌握：首先根据串联电路的特点和欧姆定律的计算出a与b、b与c、c与d接线柱之间的电阻，然后设计电路，要注意认真审题，弄清题目要达到的目的，然后根据题中所给器材设计解答。
本题是一道电学暗箱题，属开放性思维的题，考查灵活运用欧姆定律和串联电路的特点，分析实验记录数据，设计电路的实验能力。是一道难题。
21.【答案】加热时间长短 转换 a 2.1×103 煤油 水
【解析】解：(1)在相同条件下用相同的电加热器分别给水和煤油加热使其升高相同的温度，通过比较加热时间长短比较吸收热量的多少，从而比较水和煤油的吸热能力，这里采用科学方法主要是控制变量法和转换法。
(2)根据水和煤油的温度随时间变化的图象知，升高20∘C，a、b的加热时间分别为6min和3min，由转换法，对应的吸热之比为2：1，根据比较吸热能力的方法，故可知a的吸热能力强，比热容大；水的温度随时间变化的图象是a；
根据Q=cmΔt可知，在质量和升高的温度相同的情况下，吸热与比热容成正比，煤油的比热容为
c=12×4.2×103J/(kg⋅∘C)=2.1×103J/(kg⋅∘C)。
(3)分析图象可知，水和煤油加热相同时间，吸收相同热量时，温度升高较多的是煤油；若使两者升高相同的温度，则水吸收的热量较多。
故答案为：(1)加热时间长短；转换；(2)a；2.1×103；(3)煤油；水。
(1)(3)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(2)根据水和煤油的温度随时间变化的图象得出升高20∘Ca、b的加热时间，由转换法，对应的吸热之比为2：1，根据比较吸热能力的方法确定a的吸热能力强，据此回答；根据Q=cmΔt可知，在质量和升高的温度相同的情况下，吸热与比热容成正比，据此得出煤油的比热容。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法和Q=cmΔt的运用，为热学中的重要实验。
22.【答案】左；
；
断；
右；0.12；

【解析】(1)为了保护电路，应将滑动变阻器的滑片移到最大阻值处，由图甲可知，滑片右侧电阻丝接入电路，所以滑片应移到阻值最大的最左端；
(2)原图中定值电阻没有接入电路，电流表应与定值电阻串联，如图所示：
；
(3)电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的定值电阻断路了；
(4)根据串联电路的分压原理可知，将30Ω的电阻换成25Ω，电阻减小，其分得的电压减小；探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应减小滑动变阻器分得的电压，由串联分压的分压原理可知，应减小滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为3.0V不变；
由图甲可知，电流表的量程为0∼0.6A，由图乙可知，此时分度值为0.02A，示数为0.12A；
(5)根据表中数据在图丙中描绘出I−R的关系图象，如图所示：
。
故答案为：(1)左；
(2)；
(3)断；
(4)右；0.12；
(5)。
(1)为了保护电路，闭合开关前，应将滑动变阻器的滑片P移到阻值最大处；
(2)电流表应与被测电路串联；
(3)电流表无示数，可以判断出电路中出现了断路，然后根据电压表有示数确定出断路的位置；
(4)根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压相同，当换上小电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；根据图乙电流表所选量程确定分度值读数；
(5)根据表中数据在图丙中描绘出I−R的关系图象。
本题探究电流与电阻的关系，考查注意事项、电路连接、故障分析、电流表读数、图象的画法、控制变量法、欧姆定律的应用和器材的选择。
23.【答案】(1)
(2)按照图所示的电路图连接电路，闭合开关S，读出电流表示数I1、I2，
根据电源电压不变U=R0I1=RxI2，求出Rx=I1I2R0。
【解析】(1)答图如下：
(2)按照图所示的电路图连接电路，闭合开关S，读出电流表示数I1、I2，
根据电源电压不变U=R0I1=RxI2，求出Rx=I1I2R0。
题中给出了一个定值电阻R0和两只电流表，要测量未知电阻Rx的阻值，可以采用两个电阻并联的方式，测出通过定值电阻R0
和未知电阻Rx的电流。
因为并联电压是相等的，我们可以求出R0两端电压，也就知道了Rx两端电压，除以通过Rx电流，就是Rx的阻值。
此题考查的是测量电阻的特殊方法，我们要能够根据学过的物理知识设计出实验方案。
24.【答案】若水温从10∘C加热到45∘C，沐浴一次水吸收的热量为7.35×106J；
若该热水器的热效率为70%，沐浴一次需要燃烧0.3m3燃气
【解析】(1)沐浴一次水吸收的热量：
Q吸=c水m水Δt=4.2×103J/(kg⋅∘C)×50kg×(45∘C−10∘C)=7.35×106J；
(2)由η=Q吸Q放得，天然气完全燃烧放出的热量：
Q放=Q吸η=7.35×106J70%=1.05×107J；
由Q放=Vq得，需要天然气的体积：
V=Q放q燃气=1.05×107J3.5×107J/m3=0.3m3。
答：(1)若水温从10∘C加热到45∘C，沐浴一次水吸收的热量为7.35×106J；
(2)若该热水器的热效率为70%，沐浴一次需要燃烧0.3m3燃气。
(1)知道水的质量、比热容、初温和末温，利用吸热公式Q吸=cmΔt求沐浴一次水吸收的热量；
(2)知道热水器的热效率，利用η=Q吸Q放计算天然气完全燃烧放出的热量；再利用Q放=Vq计算需要燃烧天然气的体积。
本题考查了学生对吸热公式Q吸=cmΔt、燃料完全燃烧放热公式Q放=Vq的掌握和运用，利用好“Q吸=Q放×70%”是本题的关键。
25.【答案】解：(1)根据并联电路的电流规律可知，图中I=I1+I2，
根据欧姆定律可知I=UR，则上式为UR=U1R1+U2R2，
又因为并联电路中U=U1=U2，
所以1R=1R1+1R2；
(2)若电路中R1=20Ω，R2=30Ω，代入(1)中结论，则1R=120Ω+130Ω，
解得总电阻R=12Ω，
电路的总电流I=UR=3V12Ω=0.25A。
答：(1)证明过程见上；
(2)电路的总电流I为0.25A。
【解析】(1)并联电路的电流规律：干路电流等于各支路电流之和，结合欧姆定律得出UR=U1R1+U2R2，并联电路中各支路两端的电压都等于电源电压，根据数学知识得出1R=1R1+1R2；
(2)将R1和R2的值代入(1)中结论，计算总电阻R的阻值，再根据I=UR计算总电流。
本题考查了并联电路电流和电压的关系以及欧姆定律的应用，属于基础题。电压表接
入的位置
a、f
a、e
a、d
a、c
a、b
电压表的
示数(V)
3
3
3
3
0
与m、n相连的接线柱
电流表示数/A
m、n分接a、b两接线柱
0.3
m、n分接c、d两接线柱
0.2
m、n分接a、d两接线柱
0.15
实验次数
1
2
3
4
5
6
电阻R/Ω
30
25
20
15
10
5
电流I/A
0.1
0.15
0.2
0.3
0.6
