专题07 电势差与电场强度的关系（PPt）2025-2026学年高二上物理必修三人教版2019 期中课件专题知识点+习题

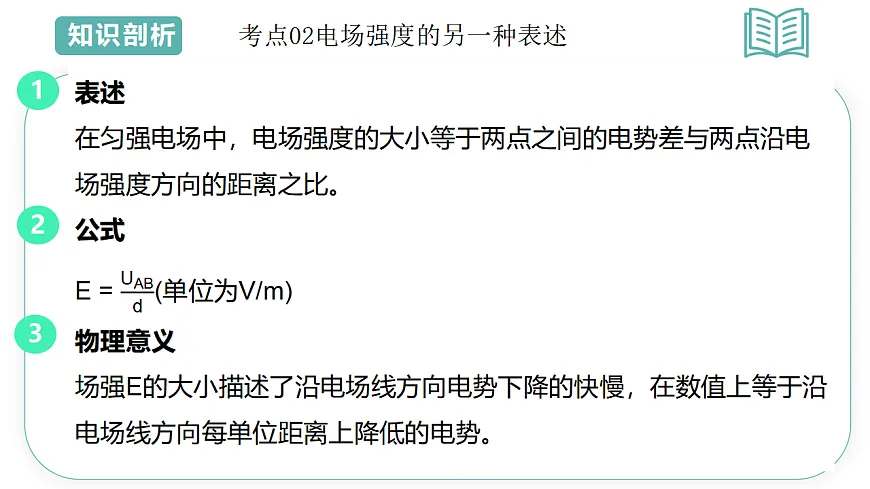

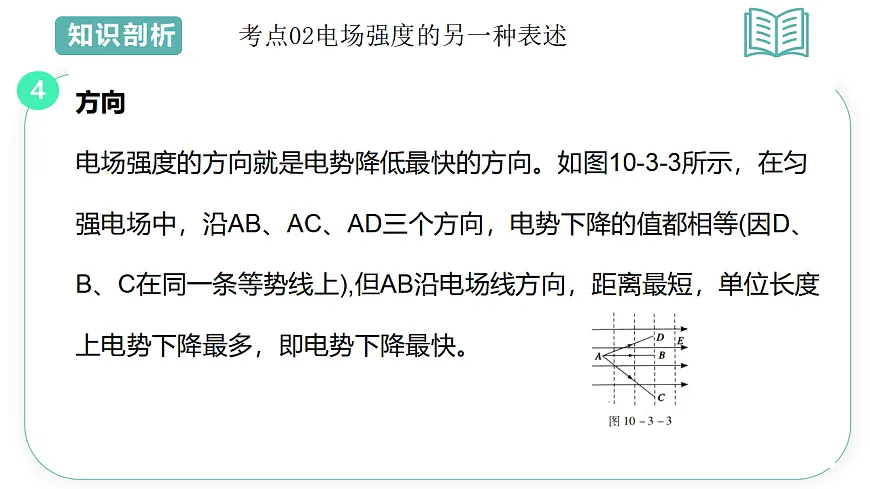

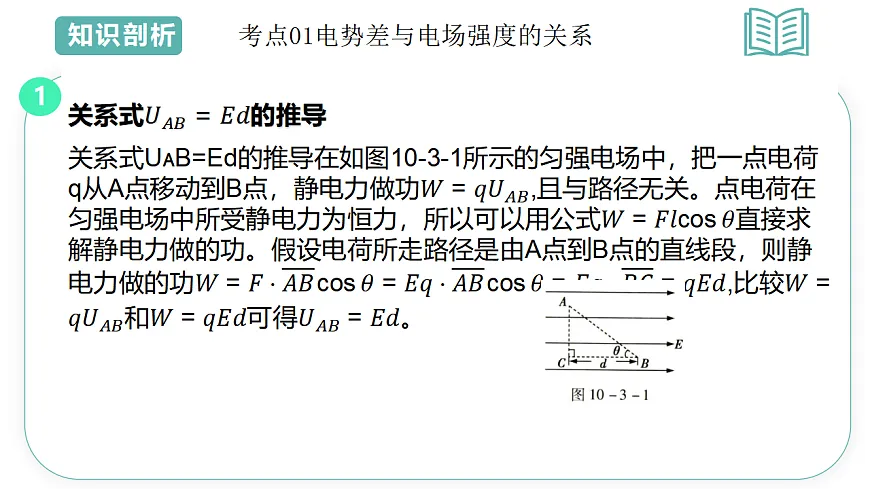

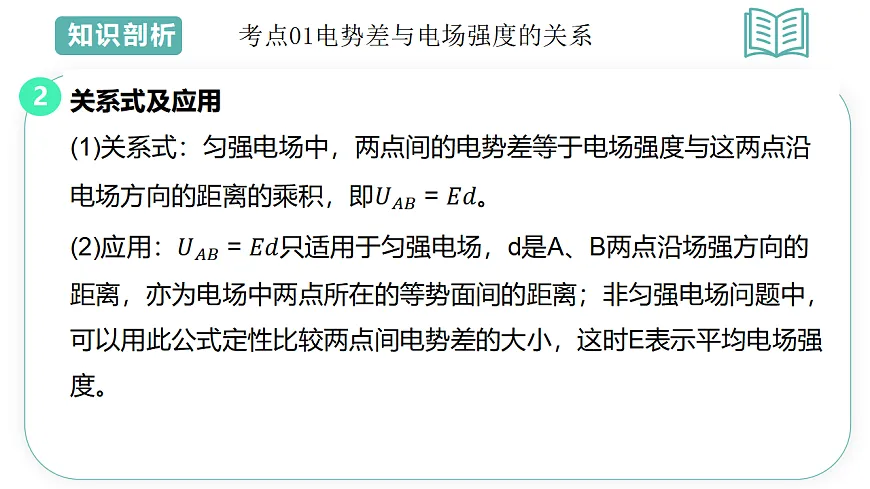

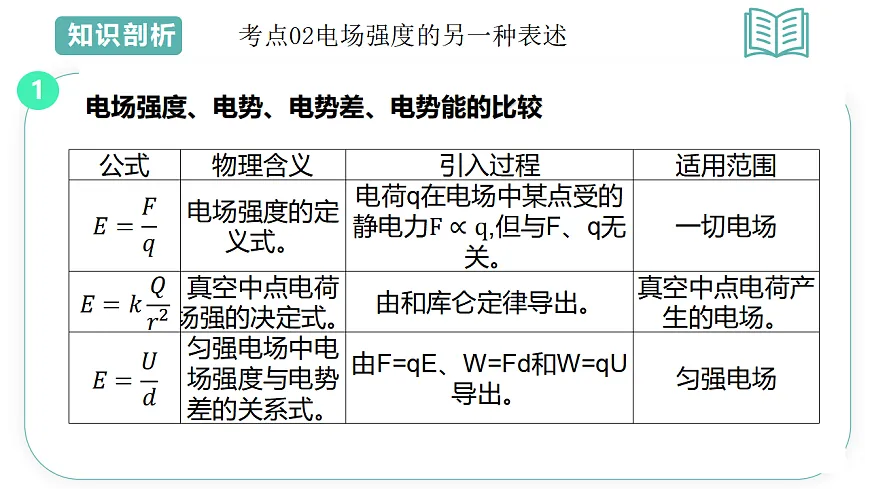

人教版2024必修三 1考点01电势差与电场强度的关系 2考点01电势差与电场强度的关系 123考点02电场强度的另一种表述方向电场强度的方向就是电势降低最快的方向。如图10-3-3所示，在匀强电场中，沿AB、AC、AD三个方向，电势下降的值都相等(因D、B、C在同一条等势线上),但AB沿电场线方向，距离最短，单位长度上电势下降最多，即电势下降最快。4考点02电场强度的另一种表述电场强度、电势、电势差、电势能的比较1考点02电场强度的另一种表述电场强度的三个公式的区别2考点02电场强度的另一种表述考点02电场强度的另一种表述例题：在电力传输系统中，为防止高压电对周边电子设备产生干扰，会使用金属屏蔽球壳。在某变电站附近，一个金属球壳处于周边高压输电线产生的匀强电场中，达到静电平衡状态后，周围的电场分布如图所示。其中M、N两点关于球心O对称，且电场线分布关于过球心竖直面对称，则（　　）A．O点电场强度不为0B．M点电势等于N点电势C．M点电场强度小于N点电场强度D．M、O间电势差等于O、N间电势差D考点03运用比较法理解物理量解：A.由题知，该金属球壳已经达到静电平衡状态，则其内部的场强处处为0，则O点电场强度为0，故A错误；C.在同一电场中，电场线越密集，电场强度越大，电场线越稀疏，电场强度越小，则由题图可知，M点电场强度等于N点电场强度，故C错误；B.沿电场方向，电势逐渐降低，则由题图可知，M点电势大于N点电势，故B错误；D.由匀强电场中电势差与电场强度的关系可知：U=Ed,据此定性分析，由题图及对称性可知，沿电场方向，M、O间与O、N间的距离相等，M、O间与O、N间的平均电场强度相等，则M、O间电势差等于O、N间电势差，故D正确；故选：D。考点03运用比较法理解物理量1．（2024秋•诸暨市校级期中）在水深超过200m的深海，光线极少，能见度极低，有一种电鳗具有特殊的适应性，能通过自身发出的生物电获取食物、威胁敌害、保护自己。若该电鳗的头尾相当于两个电极，它在海水中产生的电场强度达到104N/C，可击昏敌害。则身长50cm的电鳗，在放电时产生的瞬间电压可达（　　）A．50VB．500VC．5000VD．50000VC 考点01匀强电场中电势差与电场强度的关系 考点02等分法求电势 考点02等分法求电势3．（2024秋•东城区校级期中）如图所示，实线为电场线，虚线为等势面，φa＝50V，φc＝20V，则a、c连线中点b的电势φb为（　　 ）A．等于35VB．大于35VC．小于35VD．等于15VC 考点03非匀强电场中电势差大小的比较和应用
