2025-2026学年山东省济南市燕山中学九年级（上）段考物理试卷-自定义类型

这是一份2025-2026学年山东省济南市燕山中学九年级（上）段考物理试卷-自定义类型，共16页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

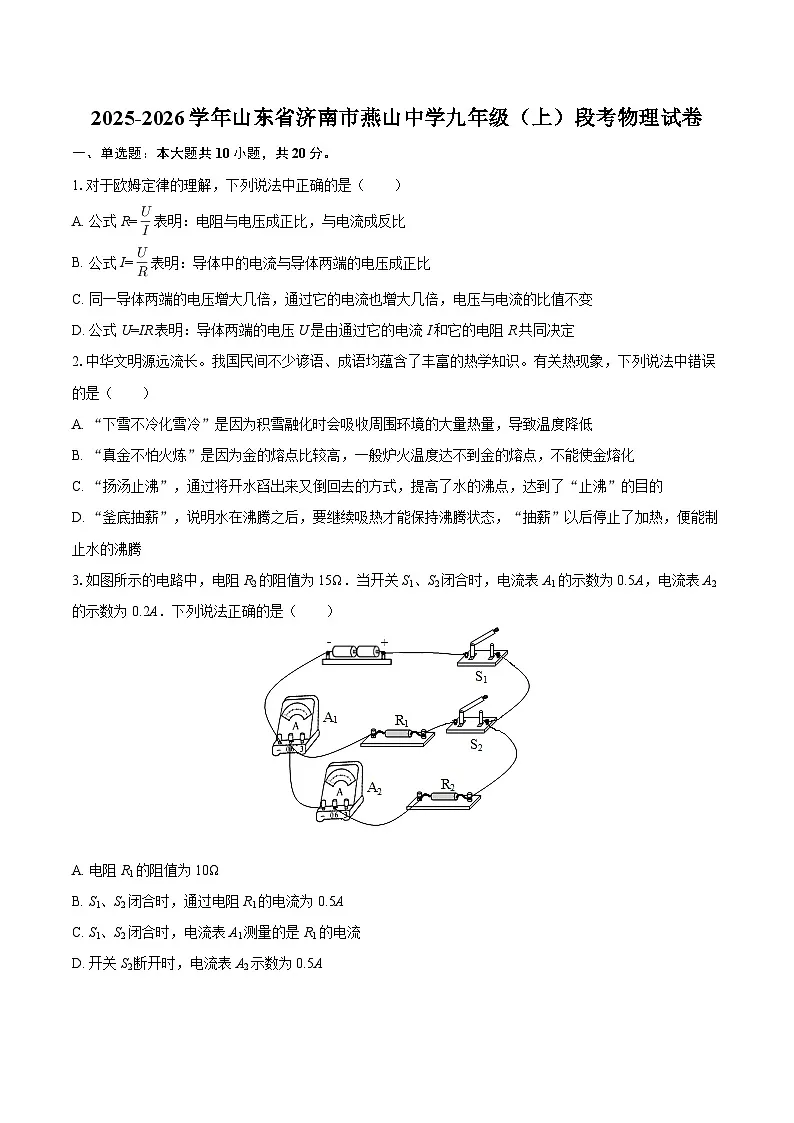

1.对于欧姆定律的理解，下列说法中正确的是（ ）
A. 公式R=表明：电阻与电压成正比，与电流成反比
B. 公式I=表明：导体中的电流与导体两端的电压成正比
C. 同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
D. 公式U=IR表明：导体两端的电压U是由通过它的电流I和它的电阻R共同决定
2.中华文明源远流长。我国民间不少谚语、成语均蕴含了丰富的热学知识。有关热现象，下列说法中错误的是（ ）
A. “下雪不冷化雪冷”是因为积雪融化时会吸收周围环境的大量热量，导致温度降低
B. “真金不怕火炼”是因为金的熔点比较高，一般炉火温度达不到金的熔点，不能使金熔化
C. “扬汤止沸”，通过将开水舀出来又倒回去的方式，提高了水的沸点，达到了“止沸”的目的
D. “釜底抽薪”，说明水在沸腾之后，要继续吸热才能保持沸腾状态，“抽薪”以后停止了加热，便能制止水的沸腾
3.如图所示的电路中，电阻R2的阻值为15Ω．当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A．下列说法正确的是（ ）
A. 电阻R1的阻值为10Ω
B. S1、S2闭合时，通过电阻R1的电流为0.5A
C. S1、S2闭合时，电流表A1测量的是R1的电流
D. 开关S2断开时，电流表A2示数为0.5A

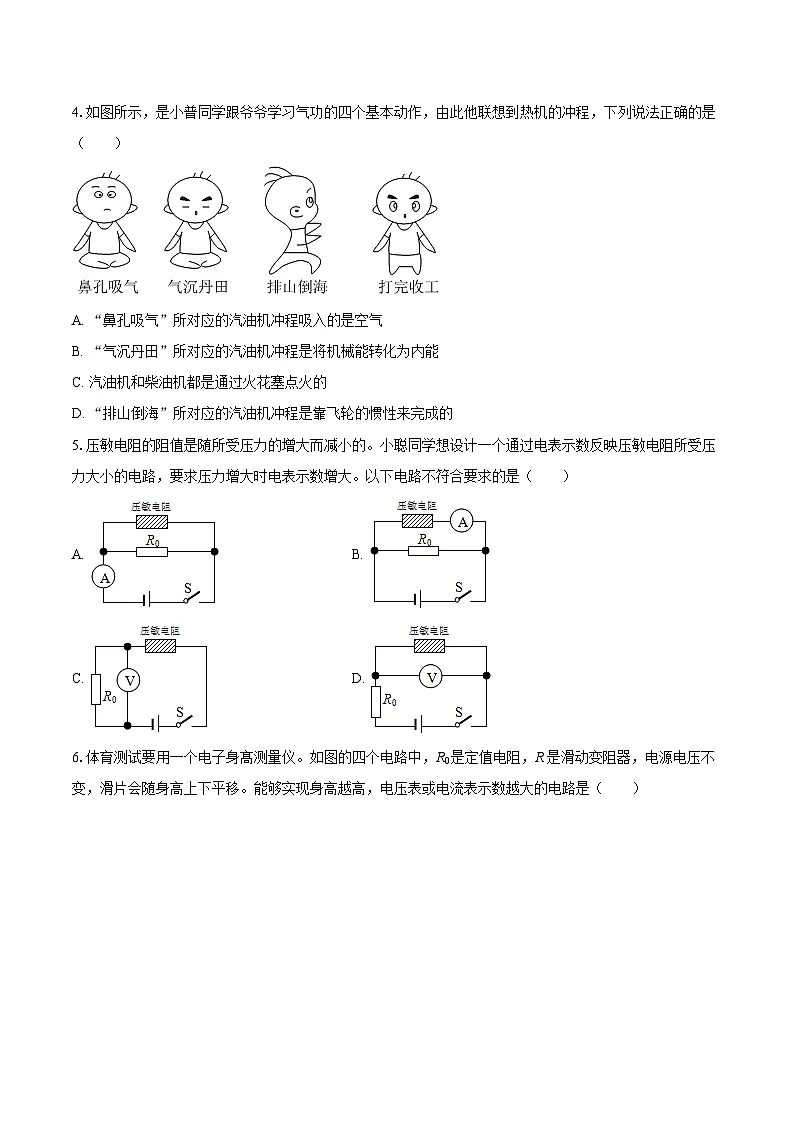

4.如图所示，是小普同学跟爷爷学习气功的四个基本动作，由此他联想到热机的冲程，下列说法正确的是（ ）
A. “鼻孔吸气”所对应的汽油机冲程吸入的是空气
B. “气沉丹田”所对应的汽油机冲程是将机械能转化为内能
C. 汽油机和柴油机都是通过火花塞点火的
D. “排山倒海”所对应的汽油机冲程是靠飞轮的惯性来完成的
5.压敏电阻的阻值是随所受压力的增大而减小的。小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。以下电路不符合要求的是（ ）
A. B.
C. D.

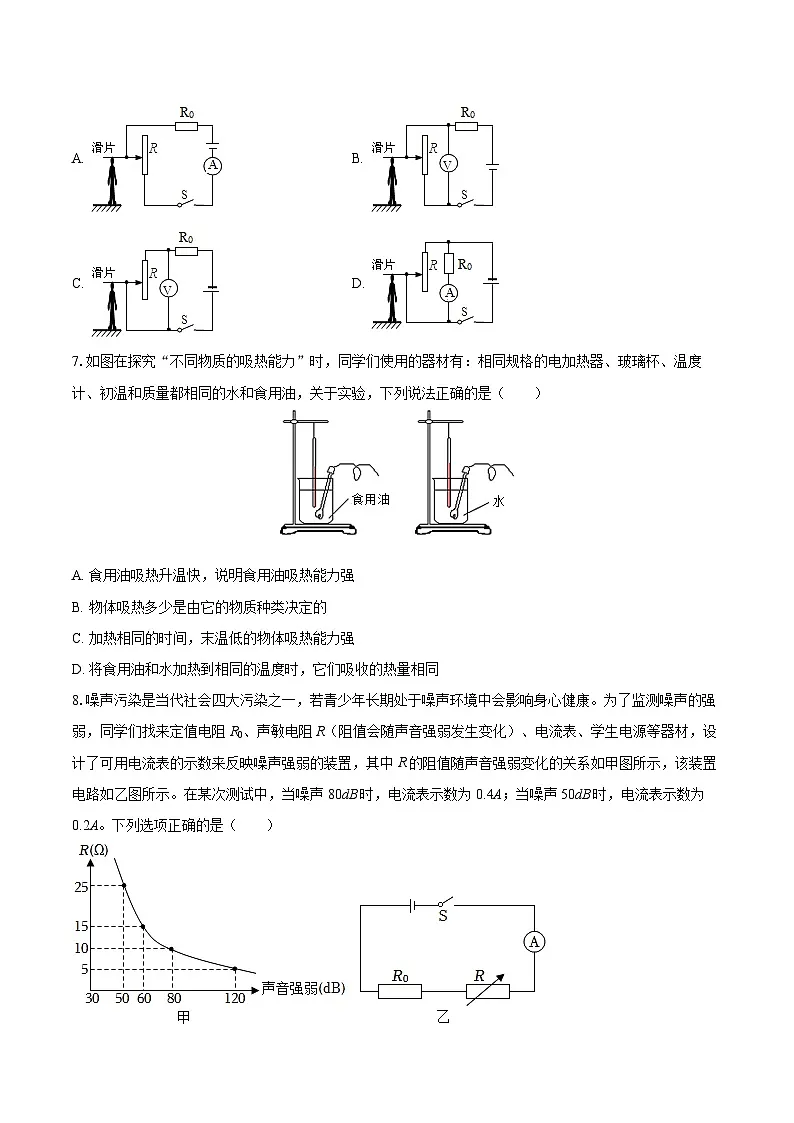

6.体育测试要用一个电子身髙测量仪。如图的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表或电流表示数越大的电路是（ ）
A. B.
C. D.
7.如图在探究“不同物质的吸热能力”时，同学们使用的器材有：相同规格的电加热器、玻璃杯、温度计、初温和质量都相同的水和食用油，关于实验，下列说法正确的是（ ）
A. 食用油吸热升温快，说明食用油吸热能力强
B. 物体吸热多少是由它的物质种类决定的
C. 加热相同的时间，末温低的物体吸热能力强
D. 将食用油和水加热到相同的温度时，它们吸收的热量相同
8.噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境中会影响身心健康。为了监测噪声的强弱，同学们找来定值电阻R0、声敏电阻R（阻值会随声音强弱发生变化）、电流表、学生电源等器材，设计了可用电流表的示数来反映噪声强弱的装置，其中R的阻值随声音强弱变化的关系如甲图所示，该装置电路如乙图所示。在某次测试中，当噪声80dB时，电流表示数为0.4A；当噪声50dB时，电流表示数为0.2A。下列选项正确的是（ ）
A. 电路中的电流随声音强度增大而减小B. R0阻值是15Ω
C. 电源电压10VD. 当电流表示数0.3A，噪声强度为60dB
9.水是人类环境的重要组成部分，自然界中的水通过吸热、放热在固态、液态、气态之间转化，形成了雾、雨、雪、露、霜、雾凇等等自然现象，如图所示是水的三态变化图，下列说法中正确的是（ ）
A. 冰雪消融是丙到乙的过程B. 露珠消失是乙到甲的过程
C. 雾的形成是丙到甲的过程D. 雨的形成是甲到丙的过程
10.用图甲所示电路“探究电流和电阻的关系”，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流，描绘出图乙所示的图像。则下列判断正确的是（ ）
A. 实验中电压表示数保持3V不变
B. 将R从5Ω换成10Ω，为使电压表示数保持不变，应将滑片P向左移
C. 当R的阻值是10Ω时，通过R的电流为0.3A
D. 当R的阻值是25Ω时，滑动变阻器接入电路的阻值为5Ω
二、填空题：本大题共7小题，共39分。
11.如图甲所示，当电路中的开关S闭合时，电压表V1测的是 两端的电压，V2测的是 两端的电压。若两电压表的指针位置均如图乙所示，则电源电压为 V，灯L1两端的电压为 V，灯L2两端的电压为 V。
12.水稻是喜温植物，春季育秧时，农民通常在傍晚的时候向秧田灌水，早晨再将水放出，以防霜冻。这是因为水的 较大；质量之比为2：3的甲、乙两种液体，当它们吸收的热量之比为7：5时，升高的温度之比为6：5，则甲、乙的比热容之比为 。
13.如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，电流表A2的示数为 A，A3的示数为 A；当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.45A和0.3A，电流表A1的示数为 A。
14.内燃机的一个工作循环由四个冲程组成，如图所示是内燃机的 冲程，活塞上升时，汽缸内气体的内能 （选填“减少”或“增加”）。一台某型号单缸四冲程汽油机的飞轮速度是1200r/min,在1s内，汽油机完成了 个工作循环。如果汽油机有四个缸，一个缸一次做功250J，在1s内，汽油机共做功 J。
15.如图所示是一种自动测定油箱内油面高度的装置。
（1）图中R2是电学中的______。
（2）油量表是用______表改装而成的。
（3）当油箱内的浮标向上运动时，R2接入电路的电阻值将______（选填“增大”、“减小”或“不变”，下同），对电流的阻碍作用将______，此时电路中的电流将______。
16.甲、乙液体分别置于两个不同的恒温封闭环境中，质量保持不变，测得甲、乙液体的温度随时间变化如图所示。
（1） （选填“甲”或“乙”）液体的分子运动随时间越来越剧烈。
（2）甲液体所在环境的温度 （选填“小于1.7℃”“等于20℃”或“大于35℃”）。
（3）乙液体在“1min-2min”段、“8min-9min”段放出的热量分别为Q1、Q2，则Q1 Q2（选填“＞”“=”或“＜”），依据是 。
17.定值电阻甲标有“10Ω、0.9A”，定值电阻乙标有“15Ω、0.8A”，把它们并联在电路中，为了保证两个电阻都不烧坏，干路电流最大为 A。
三、作图题：本大题共2小题，共4分。
18.如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮．按要求连接实物图并画出相应的电路图．
19.请按要求设计电路图，并画在方框内，再按照电路图连接实物图。
要求：（1）L1与L2并联；
（2）电流表测L1的电流；
（3）电压表测L2的电压；
（4）变阻器控制L2的亮度，且滑片P向右移时灯泡变暗；
（5）电路图与连接的实物图需保持一致。
四、实验探究题：本大题共3小题，共30分。
20.在做“探究影响电阻大小的因素”的实验时，如图所示。
（1）实验中，通过观察______的大小来比较电阻的大小，运用的物理研究方法是______；
（2）选用导线A、D和F可以研究电阻与导体______的关系，得到的结论是______；
（3）小刚研究电阻与导体横截面积是否有关，选用了导线C和F，他观察到通过两次实验中电流都是0.2A，从而认为导体电阻大小与横截面积无关。请你指出他的错误：______。
21.实验桌上有电源（其两端的电压恒为4.5V）、满足实验要求的滑动变阻器，电流表（量程为0～0.6A）和电压表（量程为0～3V）各一块、开关1个，阻值分别为5Ω、6Ω、8Ω、10Ω、12Ω和15Ω的定值电阻各一只、导线若干。小明选用这些器材，探究“通过导体的电流与导体电阻的关系”。
（1）小明设计的主要实验步骤如下，请你将其补充完整：
①将电压表、电流表调零，断开开关，按设计的电路图连接电路，将滑动变阻器的滑片P调至A端，其中连入电路的定值电阻的阻值R为15Ω；
②闭合开关S，调节滑动变阻器的滑片P使电压表的示数U为2.4V，读取电流表的示数I并将R、I记录在表格中。
③断开开关S，更换另一定值电阻的阻值为12Ω、闭合开关S，调节滑动变阻器的滑片P向______（选填“A”或“B”）端滑动，______，同时读出电流表的示数I并将R、I记录在表格中。
④仿照步骤③，更换其他定值电阻R，再进行4次实验，并将相应的R、I记录在表格中。
（2）请你帮小明设计实验数据记录表。
22.某物理小组的同学为探究“电流与电压的关系”，准备了以下器材：2节新干电池（每节电池的电压恒为1.5V）、电流表和电压表各一个、滑动变阻器（20Ω，1A）、开关、导线若干。
（1）按图甲连接好电路后，闭合开关前，应将滑动变阻器的滑片移到______（选填“最左端”或“最右端”）；闭合开关，发现电压表和电流表均无示数，则故障原因可能是______（选填“滑动变阻器”或“定值电阻”）断路；
（2）排除故障后重新闭合开关，改变滑片位置，实验数据如表所示，第三次实验的电流表示数如图乙所示为______A。小明根据表中数据得出实验结论：______；
（3）同组的小华在检查数据时发现有一组数据有拼凑的嫌疑，无法由当前的电路测量得出，这组数据是第______次的实验数据。
五、计算题：本大题共1小题，共9分。
23.如图所示的电路中电源电压恒定，R2=30Ω。求：
（1）当S1闭合，S2、S3断开时电流表的示数为0.6A，电源电压的大小；
（2）当S2闭合，S1、S3断开时，电流表的示数为0.36A，R1的阻值；
（3）当S1、S3闭合，S2断开时，电路的总电阻。
六、综合题：本大题共3小题，共18分。
24.如图甲所示是某科技小组设计的湿度检测装置，电源电压为4.5V，电压表量程为0～3V，电流表量程为0～3A，R0的阻值为40Ω，湿敏电阻R的阻值随湿度RH变化的关系如图乙所示。
（1）为使湿度表显示的示数随湿度的增大而增大，湿度表应该由______表改装；
（2）当湿度为40%时，求电路中的电流大小；
（3）根据当前设计的电路，可测量的最高湿度RH是多少；
（4）若想电路可测量的最高湿度提高到90%，需要将电源电压调整到多少伏。
25.阅读材料，回答问题。
探索稳压二极管
佛山物理创新实验小组的同学用如图甲所示电路图探究“电流与电阻的关系”，实验中他们所用的定值电阻分别是5Ω、10Ω、15Ω和20Ω，电源电压为4.5V保持不变。
（1）闭合开关前，滑片应位于最______（选填“左”或“右”）端。
（2）在如图甲中，闭合开关S，调节滑动变阻器，发现电压表有示数，电流表无示数，原因是定值电阻R ______（选填“断路”或“短路”）。
（3）小组同学发现，进行实验时换不同电阻，都要调节滑动变阻器，操作比较复杂，上网查知，有种电子元件：稳压二极管，它能根据电路要求，控制与它并联的用电器两端电压不变。于是按要求，购买一些能控制3V不变的稳压二极管，并设计图丙电路图，迅速完成了实验。稳压二极管符号：，
实验过程中，电阻R0的作用是：______。实验中，用R为5Ω、10Ω、15Ω和20Ω，完成实验后，绘制图象，则正确图象应该是图乙中的曲线______（选填“A”或“B”）。
（4）若定值电阻R0=2Ω，实验操作过程中，稳压二极管的电流变化为______A至______A。
26.阅读短文，回答问题。
光电效应
光电效应最早是由赫兹发现的一种神奇的物理现象，后来爱因斯坦作出了科学的解释。光电效应分为光电子发射效应、光电导效应和阻挡层光电效应，又称光伏效应。
光电子发射效应发生在物体表面，又称外光电效应。外光电效应是指被光激发产生的电子逸出物质表面的现象（如图甲），只有入射光的频率高于一定值时，才能激发电子逸出物质表面。光电导效应和阻挡层光电效应发生在物体内部，统称为内光电效应。内光电效应是指被光激发所产生的电荷仍在物质内部运动，但使物质的导电能力发生变化或在物体两端产生电压的现象。
光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强度而改变的电阻器。光敏电阻器一般用于光电测量、光电控制和光电转换等。工业生产中，常用光敏电阻来探测光照强度。如图丙，只将光敏电阻正对光源，其余部分电路置于光源外，就可以通过量程为300mA的灵敏电流表来显示光照强度（E/lx）。电源电压恒为4.5V，蜂鸣器（视为定值电阻）的阻值为10Ω，光敏电阻R与承受光照强度E变化的关系如表所示：
利用太阳能的最佳方式是光伏转换，就是利用光伏效应，使太阳光射到太阳能电池上产生电流直接发电，光伏产业正成为国际上继 IT、微电子产业之后又一爆炸式发展的行业。
（1）外光电效应会从物质中激发出______逸出于表面。
（2）太阳能电池是依据______（内/外）光电效应工作的。
（3）图乙所示是可见光谱图，如果黄光照射到某金属表面能产生外光电效应，则下列照射该金属也一定能产生外光电效应的光是______。
A.红光和橙光
B.红光和绿光
C.蓝光和紫光
D.橙光和靛光
（4）图丙电路能够测量的最大光照强度是______lx。
1.【答案】C
2.【答案】C
3.【答案】A
4.【答案】B
5.【答案】D
6.【答案】B
7.【答案】C
8.【答案】D
9.【答案】C
10.【答案】D
11.【答案】电源
L2
6
4.8
1.2

12.【答案】比热容
7：4

13.【答案】0.1
0
0.15

14.【答案】压缩
增加
10
10000

15.【答案】滑动变阻器；
电流；
减小；减小；增大
16.【答案】甲
大于35℃
＞
由Q放=cmΔt可得，在c和m相同时，1min−2min段乙液体的温度变化量Δt更大

17.【答案】1.5
18.【答案】解：（1）由电路图可知，电源的电压为3V，所以电压表的量程为0～3V，且与灯泡并联；
电路中电流约为0.5A，所以电流表的量程选0～0.6A，且与灯泡串联；
滑动变阻器的右下方接线柱必须接到电路中，然后把上端的任意接线柱连入电路，最后与开关、电源组成电路，如下图所示：

（2）先画出电源的符合，从正极开始依次画出开关、灯泡、电流表、滑动变阻器回到负极，最后电压表并联在灯泡的两端，如下图所示：

19.【答案】；
。
20.【答案】（1）电流表的示数；转换法；（2）长度；在导体的材料、横截面积相同时，导体越长电阻越大；（3）没有控制导体的材料相同。
21.【答案】①见解答图；②B；使电压表的示数为2.4V； 见解答表格
22.【答案】滑动变阻器； 0.3；电阻不变时，电流与电压成正比； 1
23.【答案】解：（1）由电路图可知，当S1闭合，S2、S3断开时，电路为只有R2的简单电路，电流表测通过R2的电流，由可得电源电压：
U=U2=I2R2=0.6A×30Ω=18V；
（2）由电路图可知，S1、S3断开时，当S2闭合，R1与R2串联，电流表测电路中的电流，由可得总电阻
；
根据串联电路的电阻规律知，则R1的阻值R1=R-R2=50Ω-30Ω=20Ω；
（3）由电路图可知，S2断开时，当S1、S3闭合，R1与R2并联，电流表测干路电流，根据并联电路的总电阻的倒数等于各支路电阻的倒数之和可得
。
答：（1）电源电压为18V；
（2）R1的阻值为20Ω；
（3）当S1、S3闭合，S2断开时，电路的总电阻为12Ω。
24.【答案】电压表；
当湿度为40%时，电路中的电流大小为0.05A；
根据当前设计的电路，可测量的最高湿度为70%；
若想电路可测量的最高湿度提高到90%，需要将电源电压调整到4.2V
25.【答案】左；
断路；
保护电路；B；
0.15；0.6
26.【答案】（1）电子；（2）内；（3）C；（4）360。 导线代号
A
B
C
D
E
F
G
长度（m）
0.5
0.5
1.5
1.0
0.5
1.5
0.5
横截面积（mm2）
1.2
1.8
1.8
1.2
0.8
1.2
1.2
材料
锰铜
钨
镍铬
锰铜
钨
锰铜
镍铬
电流（A）
0.6
0.5
0.2
0.3
0.4
0.2
0.2
实验次数
第一次
第二次
第三次
第四次
第五次
电压/V
0.5
1.0
1.5
2.0
2.5
电流/A
0.1
0.2
0.4
0.5
光照强度E/（lx）
100
200
300
400
500
600
R/Ω
18.0
9.0
6.0
4.5
3.6
3.0
