安徽省淮北市五校联考九年级下学期第一次月考物理试卷（3月份）（原卷版）-A4

这是一份安徽省淮北市五校联考九年级下学期第一次月考物理试卷（3月份）（原卷版）-A4，共6页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

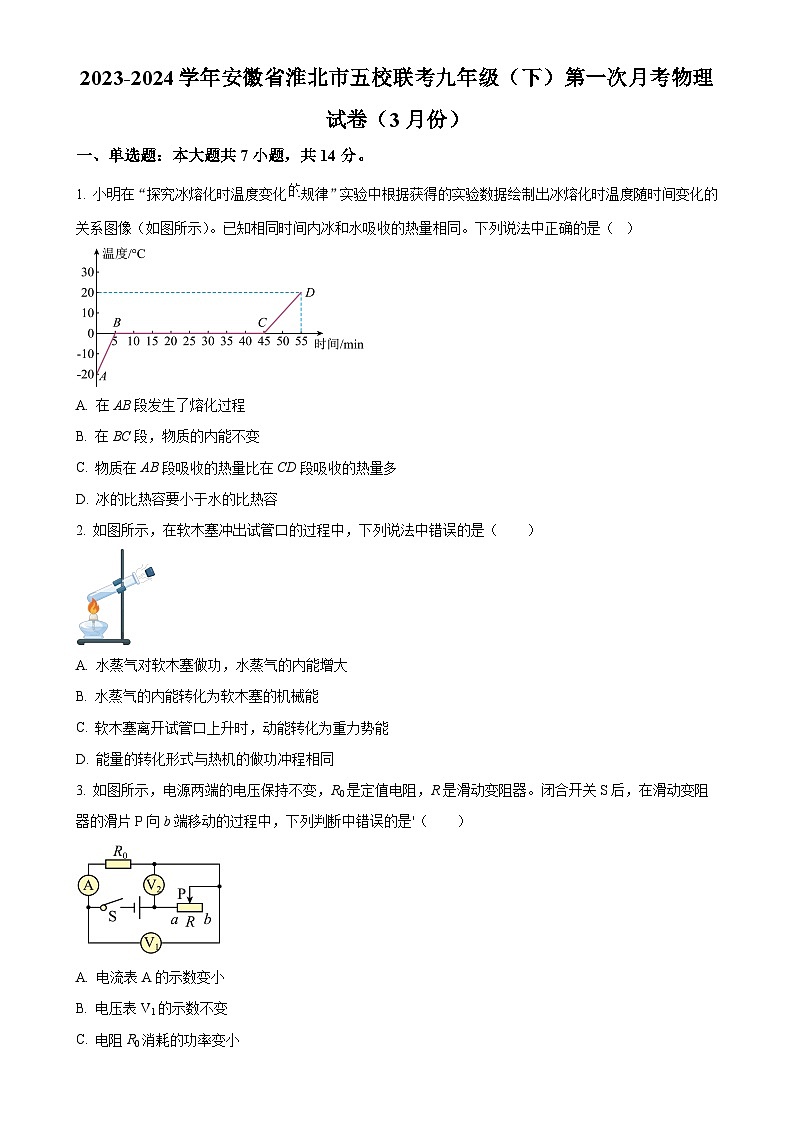

1. 小明在“探究冰熔化时温度变化规律”实验中根据获得的实验数据绘制出冰熔化时温度随时间变化的关系图像（如图所示）。已知相同时间内冰和水吸收的热量相同。下列说法中正确的是（ ）
A. 在AB段发生了熔化过程
B. 在BC段，物质的内能不变
C. 物质在AB段吸收的热量比在CD段吸收的热量多
D. 冰的比热容要小于水的比热容
2. 如图所示，在软木塞冲出试管口的过程中，下列说法中错误的是（ ）
A. 水蒸气对软木塞做功，水蒸气的内能增大
B. 水蒸气的内能转化为软木塞的机械能
C. 软木塞离开试管口上升时，动能转化为重力势能
D. 能量的转化形式与热机的做功冲程相同
3. 如图所示，电源两端的电压保持不变，R0是定值电阻，R是滑动变阻器。闭合开关S后，在滑动变阻器的滑片P向b端移动的过程中，下列判断中错误的是'（ ）
A. 电流表A的示数变小
B. 电压表V1的示数不变
C. 电阻R0消耗的功率变小
D. 电压表V2的示数与电流表A的示数的比值变大

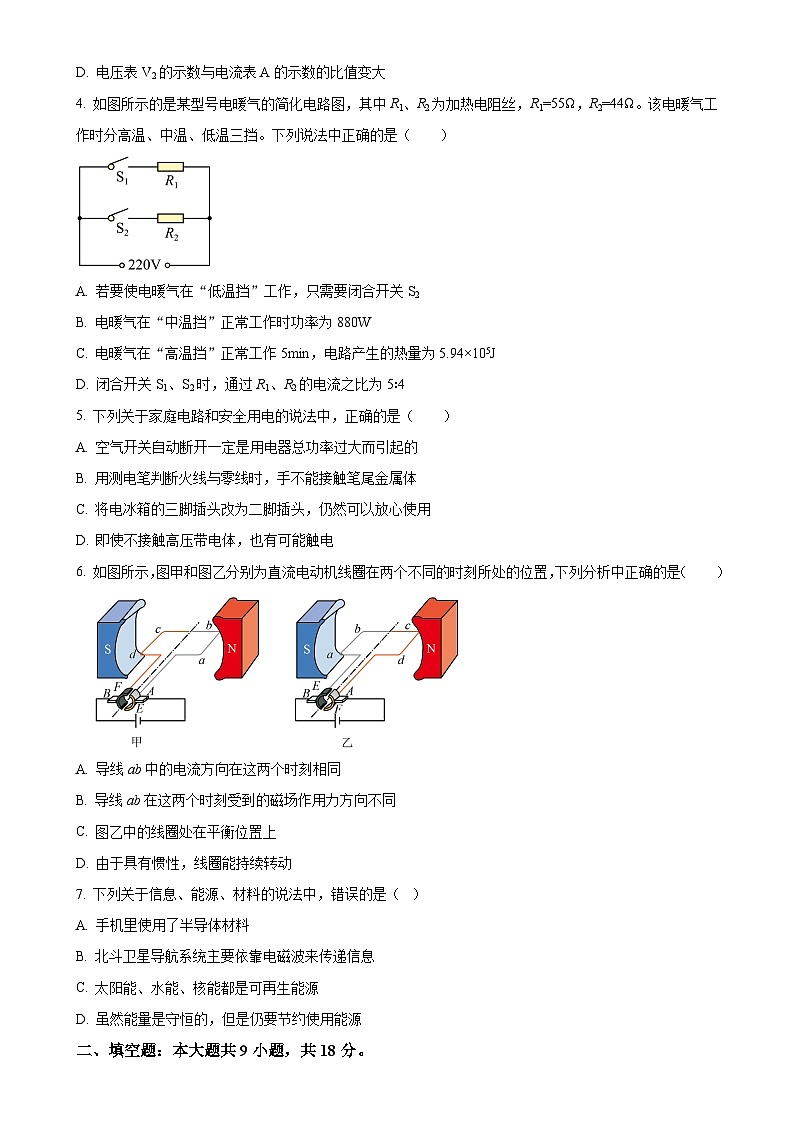

4. 如图所示的是某型号电暖气的简化电路图，其中R1、R2为加热电阻丝，R1=55Ω，R2=44Ω。该电暖气工作时分高温、中温、低温三挡。下列说法中正确的是（ ）
A. 若要使电暖气在“低温挡”工作，只需要闭合开关S2
B. 电暖气在“中温挡”正常工作时功率为880W
C. 电暖气在“高温挡”正常工作5min，电路产生的热量为5.94×105J
D. 闭合开关S1、S2时，通过R1、R2的电流之比为5∶4
5. 下列关于家庭电路和安全用电的说法中，正确的是（ ）
A. 空气开关自动断开一定是用电器总功率过大而引起的
B. 用测电笔判断火线与零线时，手不能接触笔尾金属体
C. 将电冰箱的三脚插头改为二脚插头，仍然可以放心使用
D. 即使不接触高压带电体，也有可能触电
6. 如图所示，图甲和图乙分别为直流电动机线圈在两个不同的时刻所处的位置，下列分析中正确的是（ ）
A. 导线ab中的电流方向在这两个时刻相同
B. 导线ab在这两个时刻受到的磁场作用力方向不同
C. 图乙中的线圈处在平衡位置上
D. 由于具有惯性，线圈能持续转动
7. 下列关于信息、能源、材料的说法中，错误的是（ ）
A. 手机里使用了半导体材料
B. 北斗卫星导航系统主要依靠电磁波来传递信息
C. 太阳能、水能、核能都是可再生能源
D. 虽然能量是守恒的，但是仍要节约使用能源
二、填空题：本大题共9小题，共18分。

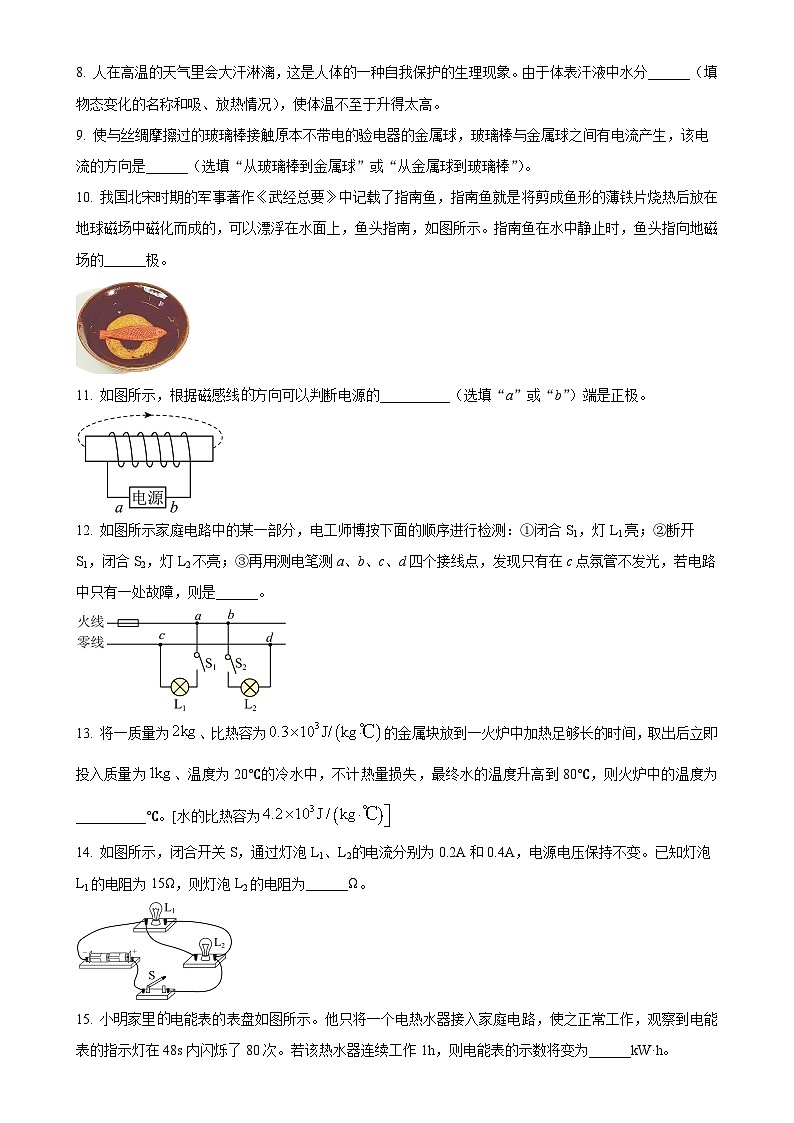

8. 人在高温的天气里会大汗淋漓，这是人体的一种自我保护的生理现象。由于体表汗液中水分______（填物态变化的名称和吸、放热情况），使体温不至于升得太高。
9. 使与丝绸摩擦过的玻璃棒接触原本不带电的验电器的金属球，玻璃棒与金属球之间有电流产生，该电流的方向是______（选填“从玻璃棒到金属球”或“从金属球到玻璃棒”）。
10. 我国北宋时期的军事著作《武经总要》中记载了指南鱼，指南鱼就是将剪成鱼形的薄铁片烧热后放在地球磁场中磁化而成的，可以漂浮在水面上，鱼头指南，如图所示。指南鱼在水中静止时，鱼头指向地磁场的______极。
11. 如图所示，根据磁感线方向可以判断电源的__________（选填“a”或“b”）端是正极。

12. 如图所示家庭电路中的某一部分，电工师博按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光，若电路中只有一处故障，则是______。
13. 将一质量为、比热容为的金属块放到一火炉中加热足够长的时间，取出后立即投入质量为、温度为20℃的冷水中，不计热量损失，最终水的温度升高到80℃，则火炉中的温度为__________℃。[水的比热容为
14. 如图所示，闭合开关S，通过灯泡L1、L2电流分别为0.2A和0.4A，电源电压保持不变。已知灯泡L1的电阻为15Ω，则灯泡L2的电阻为______Ω。
15. 小明家里电能表的表盘如图所示。他只将一个电热水器接入家庭电路，使之正常工作，观察到电能表的指示灯在48s内闪烁了80次。若该热水器连续工作1h，则电能表的示数将变为______kW·h。
16. 一只标有“6V 1.5W”字样的灯泡L1和一只标有“6V 3W”字样的灯泡L2串联后接在电源上，通电后有一只灯泡正常发光，另一只灯泡发光较暗，此时电路的总功率是______W。（不考虑温度对灯丝电阻的影响）
三、作图题：本大题共1小题，共2分。
17. 如图所示，黑盒子中有由导线和两个阻值均为5Ω的电阻组成的电路，盒外有四个接线柱。已知1、3接线柱间的电阻为5Ω，2、4接线柱间的电阻也为5Ω，1、2接线柱间的电阻为零，而3、4接线柱间的电阻为10Ω。请用笔画出横平竖直的线，将盒内的电路连接完整。
四、实验探究题：本大题共3小题，共16分。
18. 小红利用如图所示的实验装置来探究电流产生的热量跟什么因素有关，两边密闭的容器中有等量的空气，且两个容器分别与U形管连通。实验开始前，U形管内两侧的液面平齐。
（1）将上述实验装置接在电源两端，闭合开关后，通过观察两个U形管内__________来比较容器内电阻丝发热的多少；
（2）为了利用此装置来探究物质的吸热能力，小红对装置作了如下改装：去掉右边容器外并联的电阻丝，将U形管换成两支相同的温度计，再向左右两个容器中分别装入__________（选填“质量”“体积”或“温度”）相同的水和煤油，接通电源，一段时间后，通过比较温度计的示数变化量来比较水和煤油的吸热能力。
19. 用如图所示的装置来探究导体在磁场中运动时产生感应电流的条件，用导线将导体AB、开关、灵敏电流计连接成实验电路，使导体AB悬挂于蹄形磁体的磁场中。
（1）闭合开关，使导体AB朝不同方向运动，观察灵敏电流计的指针是否偏转。实验中发现，当导体AB在竖直方向上上下运动时，灵敏电流计的指针不发生偏转；当导体AB在水平方向上运动时，灵敏电流计的指针发生偏转。由此可知，产生感应电流的条件之一是导体做______运动；
（2）闭合开关，保持磁体的N、S极位置不变，让导体AB在磁场中水平向左运动，观察到灵敏电流计的指针向右偏转；让导体AB在磁场中水平向右运动，观察到灵敏电流计的指针向左偏转。根据以上现象可知，感应电流的方向与______的方向有关。
20. 某实验小组在做“测量小灯泡电阻”实验，使用的器材有电压表、电流表、开关、电压为4.5V的电源、额定电压为2.5V的小灯泡、规格为“30Ω 1A”的滑动变阻器、导线若干。
（1）请用笔画线代替导线，按照图甲所示的电路图将图乙所示的实物电路连接完整______；
（2）连接好电路后，在闭合开关前，应进行的操作是______，否则可能导致电路中电路元件损坏；
（3）他们正确进行实验操作，并将数据记录在下面的表格中，其中第4次实验中电流表的读数如图丙所示。根据表格中的数据可计算出小灯泡正常发光时的电阻为______Ω；（保留一位小数）
（4）实验小组中某同学根据公式认为第1次和第3次实验数据可能有错误，理由是第3次实验小灯泡两端的电压是第1次实验小灯泡两端电压的两倍，那么第3次实验中小灯泡的功率P3应该是第1次实验中小灯泡的功率P1的四倍。你是否同意该同学的看法？请给出你的判断并说明理由：______。
五、计算题：本大题共3小题，共20分。
21. 氢燃料具有清洁、效率高等优点，被认为是理想的能源之一。目前，我国部分城市已有多批氢能源公交车投放使用。某品牌氢能源公交车电动机的牵引力为1.4×104N。该公交车以36km/h的速度匀速行驶5min，消耗了0.6kg的氢燃料。已知氢燃料的热值q氢=1.4×108J/kg。求：
（1）牵引力所做的功；
（2）该氢能源公交车的效率。
22. 如图所示，电源电压恒为9V，小灯泡L上标有“6V，6W”字样，滑动变阻器R1的规格为“10Ω，1.5A”，定值电阻R2的阻值为15Ω。求：
（1）只闭合开关S1，移动滑片P使小灯泡L正常发光时，滑动变阻器接入电路的阻值；
（2）开关S1、S2、S3都闭合，当滑片P移至适当位置时，电路消耗的最大总功率。
23. 如图甲所示，闭合开关S，在将滑动变阻器R的滑片P由A端移动到B端的过程中，定值电阻R0的电功率P和电流I的关系图像如图乙所示。假设电源电压保持不变。求：
（1）电源电压和R0的阻值。
（2）当滑动变阻器的滑片P在A端时，滑动变阻器在1min内消耗的电能。
实验次数
1
2
3
4
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.18
0.22
0.24
