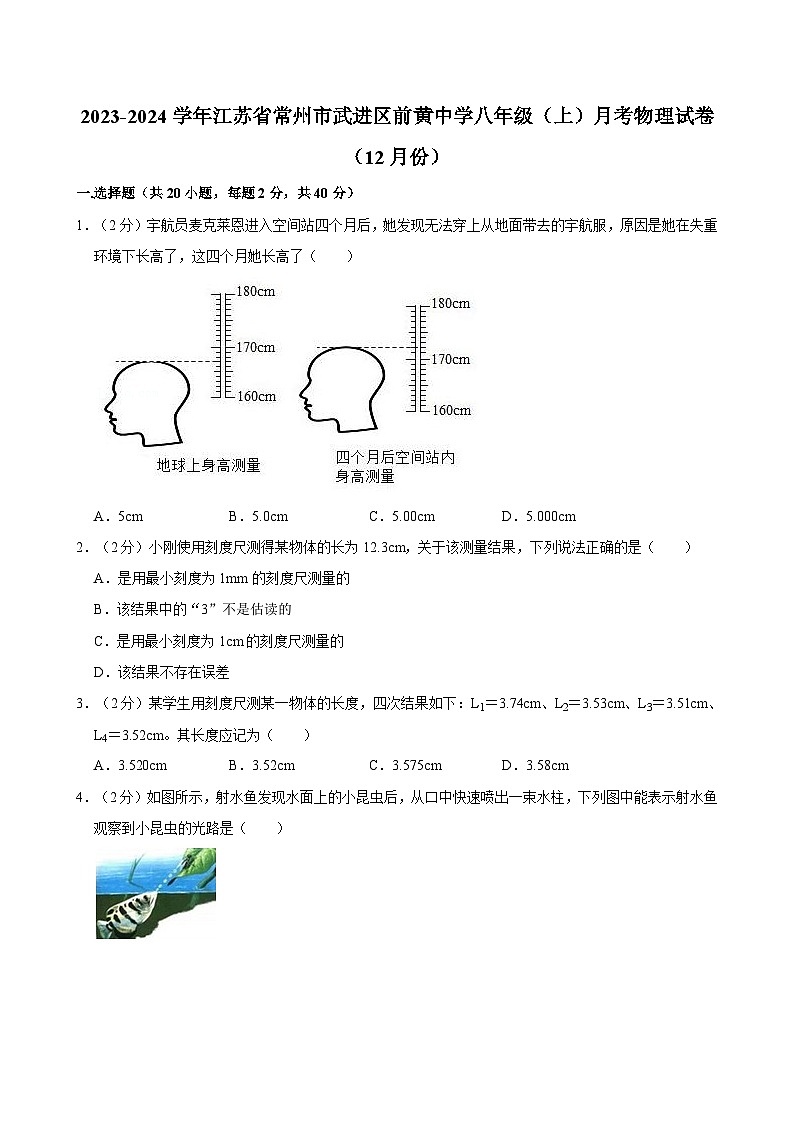

江苏省常州市武进区前黄初级中学2023-2024学年八年级上学期月考物理试卷（12月份）

这是一份江苏省常州市武进区前黄初级中学2023-2024学年八年级上学期月考物理试卷（12月份），共30页。

A．5cmB．5.0cmC．5.00cmD．5.000cm
2．（2分）小刚使用刻度尺测得某物体的长为12.3cm，关于该测量结果，下列说法正确的是（ ）
A．是用最小刻度为1mm的刻度尺测量的
B．该结果中的“3”不是估读的
C．是用最小刻度为1cm的刻度尺测量的
D．该结果不存在误差
3．（2分）某学生用刻度尺测某一物体的长度，四次结果如下：L1＝3.74cm、L2＝3.53cm、L3＝3.51cm、L4＝3.52cm。其长度应记为（ ）
A．3.520cmB．3.52cmC．3.575cmD．3.58cm

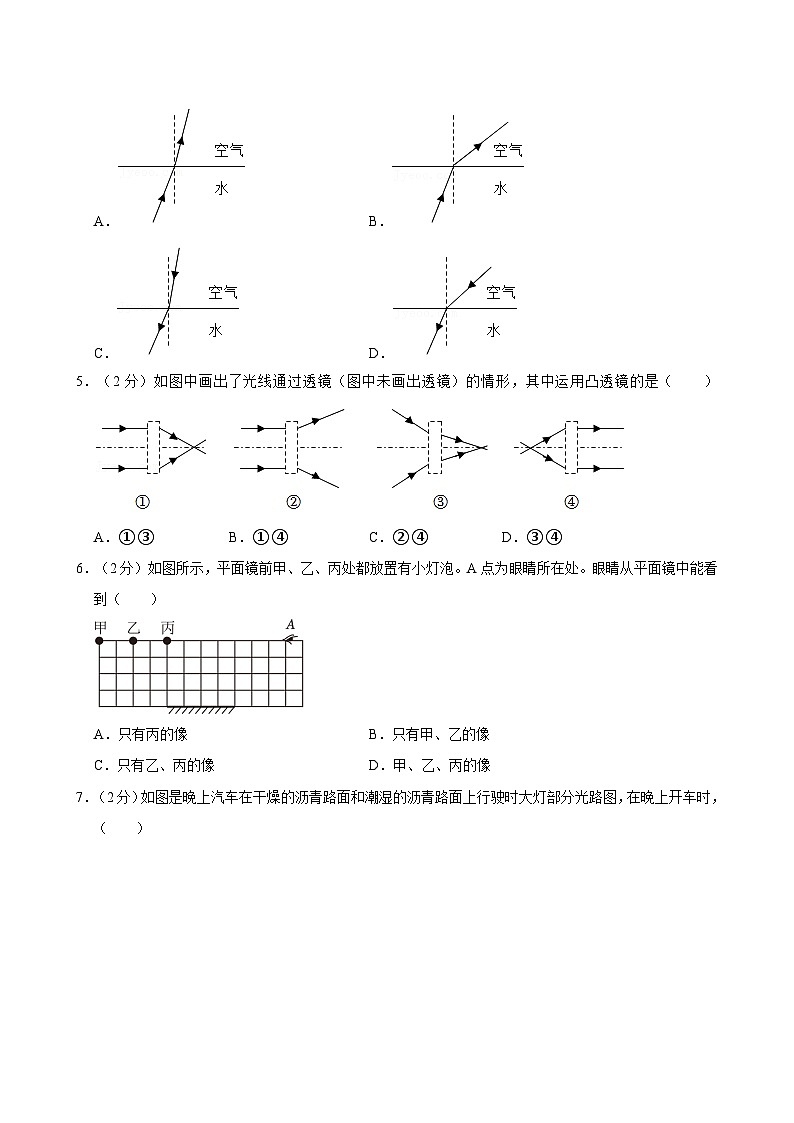

4．（2分）如图所示，射水鱼发现水面上的小昆虫后，从口中快速喷出一束水柱，下列图中能表示射水鱼观察到小昆虫的光路是（ ）
A．B．
C．D．
5．（2分）如图中画出了光线通过透镜（图中未画出透镜）的情形，其中运用凸透镜的是（ ）
A．①③B．①④C．②④D．③④
6．（2分）如图所示，平面镜前甲、乙、丙处都放置有小灯泡。A点为眼睛所在处。眼睛从平面镜中能看到（ ）
A．只有丙的像B．只有甲、乙的像
C．只有乙、丙的像D．甲、乙、丙的像

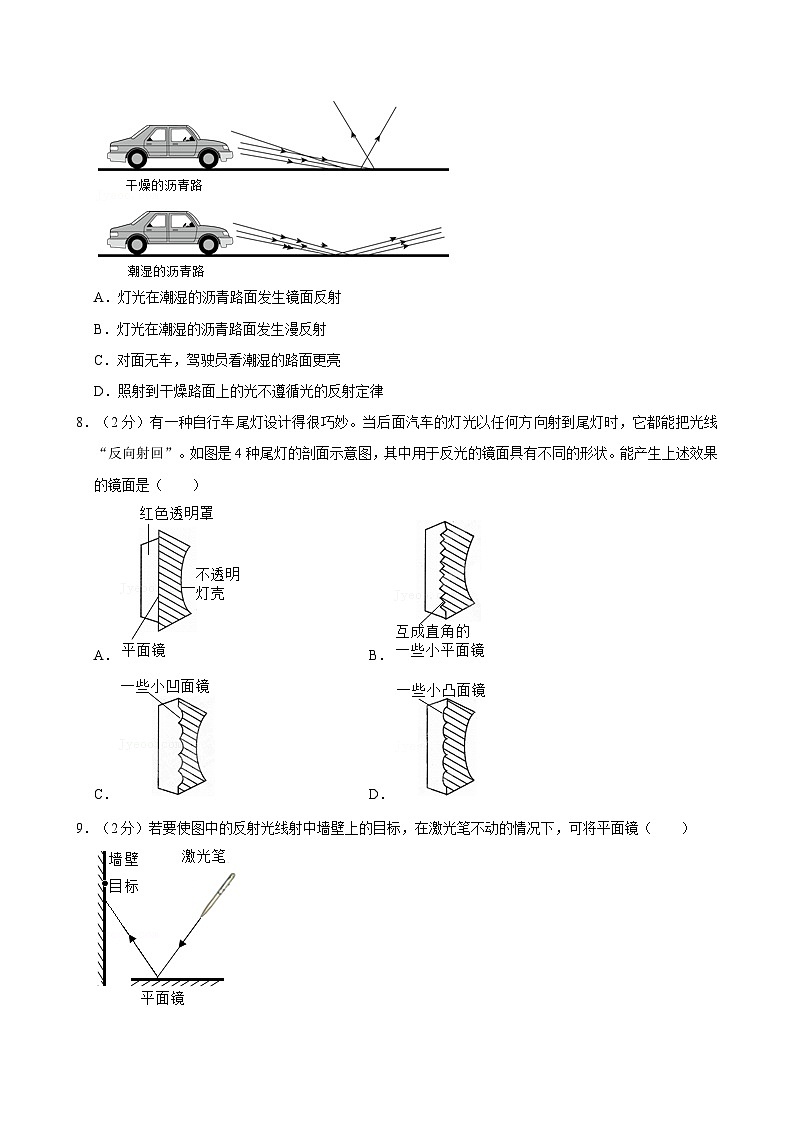

7．（2分）如图是晚上汽车在干燥的沥青路面和潮湿的沥青路面上行驶时大灯部分光路图，在晚上开车时，（ ）
A．灯光在潮湿的沥青路面发生镜面反射
B．灯光在潮湿的沥青路面发生漫反射
C．对面无车，驾驶员看潮湿的路面更亮
D．照射到干燥路面上的光不遵循光的反射定律
8．（2分）有一种自行车尾灯设计得很巧妙。当后面汽车的灯光以任何方向射到尾灯时，它都能把光线“反向射回”。如图是4种尾灯的剖面示意图，其中用于反光的镜面具有不同的形状。能产生上述效果的镜面是（ ）
A．B．
C．D．
9．（2分）若要使图中的反射光线射中墙壁上的目标，在激光笔不动的情况下，可将平面镜（ ）
A．水平向左移动B．水平向右移动
C．竖直向上移动D．竖直向下移动
10．（2分）下列关于实像与虚像的说法中，正确的有（ ）
①皮影戏中看到的是实像
②人不能看到虚像，人能看到实像
③实像能在光屏上呈现，虚像则不能
④光线经折射后总是成实像，经平面镜反射后总是成虚像
A．②④B．①③C．①②③D．③
11．（2分）手电筒发出的光竖直向下照射到一个空烧杯底部，光线投射到烧杯底部形成一个圆形光斑（如图中虚线所示），若再向烧杯中注水到一定高度时（ ）
A．B．C．D．
12．（2分）在探究凸透镜成像规律实验中，当烛焰、透镜和光屏的位置如图所示时，光屏上恰好成一清晰的像（未画出）（ ）
A．光屏上成倒立、放大的实像
B．凸透镜的焦距可能是12cm
C．若将光屏和蜡烛对调，光屏上不能成像
D．根据此时的成像特点可以制成投影仪
13．（2分）某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示（ ）
A．该凸透镜的焦距是16cm
B．当u＝12cm时，在光屏上能得到一个缩小的像
C．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小
D．当u＝20cm时成放大的像，投影仪就是根据这一原理制成的
14．（2分）有一物体，放在离凸透镜20cm的地方，在另一侧的光屏上呈现了一个倒立、放大的实像。现将物体移到离透镜10cm的地方，在光屏上能呈现（ ）
A．倒立、放大的实像B．倒立、缩小的实像
C．倒立、等大的实像D．不成像
15．（2分）实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f甲、f乙、f丙的大小关系为（ ）
A．f甲＞f乙＞f丙B．f乙＞f丙＞f甲
C．f乙＞f甲＞f丙D．f丙＞f乙＞f甲
16．（2分）将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为L，则该凸透镜的焦距（ ）
A．一定小于L
B．一定等于L
C．一定大于L
D．可能小于L，也可能大于L
17．（2分）蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物﹣中华虎凤蝶，他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应（ ）
A．相机适当靠近蝴蝶，镜头略向外伸
B．相机适当靠近蝴蝶，镜头略向内缩
C．相机适当远离蝴蝶，镜头略向外伸
D．相机适当远离蝴蝶，镜头略向内缩
18．（2分）新冠疫情期间，不少学生用手机上网课，长时间盯着屏幕，患上近视眼。图中关于近视眼及其矫正的原理图正确的是（ ）
A．甲和丙B．甲和丁C．乙和丙D．乙和丁
19．（2分）小明在完成“探究凸透镜成像规律”实验后，为进一步了解“视力矫正”的原理，移动蜡烛，然后他在蜡烛和凸透镜之间放置了不同类型的眼镜片，关于本次实验现象正确的是（ ）
A．放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、放大的实像
B．放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、缩小的虚像
C．将远视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的像
D．将近视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的像
20．（2分）如图所示，某兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凸透镜，并利用液体透镜探究“凸透镜成像规律”。下列分析不正确的是（ ）
A．按照图甲测出水凸透镜的焦距，如果将该水透镜放在图乙所示位置，光屏上恰能成倒立、放大的实像
B．若在图乙中蜡烛和透镜间放一近视眼镜，要再次成清晰的像，需将光屏向左移动
C．若保持图乙中透镜位置不变，将蜡烛向右移动3cm，要在光屏上得到清晰的像，光屏向右移动的距离应大于3cm
D．如图甲所示，在透镜中继续注入少许水，发现焦点位置左移，这一现象说明：凸透镜的凸出程度越大，焦距越小
二.填空题与作图（每空1分，每图2分，共26分）
21．（3分）电视机的遥控器能发射一种不可见光，即 ，以实现对电视的控制；对于流入市场的假币，人们常借助验钞机发出的 来辨别真伪；彩色电视机画面上的色彩是由红、 、蓝三种色光混合而成。
22．（5分）小芳站在竖起的穿衣镜前5m处，小芳的身高为1.65m，小芳的像与镜的距离为 m，小芳的像高为 m；若小芳向镜移动3m后，小芳与镜中的像距离为 m，此时像的大小 （选填“变大”、“变小”或“不变”）。现将一块和镜面一样大的木板放在镜子后面1m处，如图所示，这时她 （选填“仍能”或“不能”）在镜中看到自己的像。
23．（3分）小明为辨别直径相同的两个透镜的类型，分别将它们正对太阳，把一张纸放在它的下方，其操作正确的是 （选择“A”或“B”）。透镜与光斑的大小如图所示（d1＜d＜d2）。其中，形成甲光斑的是 （选填“凸”或“凹”）透镜，为了判断形成乙光斑的是哪种类型的透镜，小明将透镜远离纸片，你认为该透镜 （选填“一定”“可能”或“一定不”）是凹透镜。
24．（4分）在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶。这是由于下雨时瓶内灌了雨水后 （选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有 作用，可能会引起森林火灾。小华去森林探险，看见阳光透过树叶的缝隙在地上留下圆形光斑 （填光学原理）形成的光斑。小华想利用平面镜将太阳光束反射进一个水平山洞（如图所示），则他应将平面镜与水平地面成 夹角放置。
25．（3分）如图1所示，停表的读数是 s。如图2所示，用刻度尺测物体的长度，读数时视线正确的是 （选填“A”或“B”），物体的长度为 cm。
26．（2分）船上的人看到河里有条鱼，他看到的鱼是光发生折射时，而形成的 （实、虚）像，他叉鱼时要把渔叉对准看到的鱼的 （上、下）方投鱼叉。
27．（2分）有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。请把平面镜C画到合适的位置（只需在图中画出一条光的完整路径）。
28．（4分）如图所示，请在图中画出两条入射光线通过透镜后的折射光线。
三.实验探究题（29题10分，30题6分，31题13分，32题5分，共34分）
29．（10分）如图甲所示，是小明在水平桌面上探究“平面镜成像的特点”时的实验装置。
（1）用透明玻璃板代替平面镜进行实验的目的是便于确定 。为了能看到更清晰的像，应选择在较 （选填“明亮”或“暗”）的环境中做实验。
（2）在如图乙所示的玻璃板前放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛A的像。拿大小完全相同、未点燃的蜡烛B在玻璃板后面移动，由于平面镜成的是 （虚/实）像，所以人眼要一直在玻璃板 （选填“前面”或“后面”）观察，发现无法让B与A的像完全重合，原因是没有将玻璃板 放置。此时的蜡烛A的像在蜡烛B的 方（选填“上”或“下”）。
（3）该实验用到了等效替代法，在探究像与物到镜面的关系时，是用 等效替代了 （两空均选填“蜡烛A”、“蜡烛B”、“蜡烛A的像”、“蜡烛B的像”）。
（4）图丙是他们经过三次实验后，在白纸上记录的像与物对应点的位置。他们把白纸沿着中间直线对折，发现物点和对应的像点刚好重合 。
（5）实验中，若玻璃板较厚，可能看到点燃的蜡烛通过玻璃板成两个像 （选填“亮”或“暗”）。
30．（6分）小明为探究光的折射规律设计了如图甲所示的实验装置，其中光屏F可绕直径NOM前后折转。
（1）实验时，光贴着光屏从空气射入水中，小明将F板向后折转一定的角度 （选填“能”或“不能”）看到折射光，此时折射光线和入射光线 （选填“在”或“不在”）同一平面内。
（2）小明将光屏F恢复原状，保持入射光不动，继续加水 （选填“左”、“右”或“上”）移动。
（3）小明继续用另一支激光笔让光沿着BO射向水面时，可看到折射光沿OA射出，这说明 。
（4）让一束激光从某玻璃斜射向空气（如图乙）。保持入射点不动，改变入射角（每次增加0.2°），折射光消失，只存在入射光与反射光，如图丙所示。此时的入射角叫做这种物质的临界角。当入射角大于临界角时，只发生反射，根据以上内容可判断：
①当光从空气射向玻璃时 （填“会”或“不会”）发生光的全反射现象，
②一个三棱镜由上述玻璃制成，一束光垂直于三棱镜的一个面射入，如图丁所示．则关于这束光经过三棱镜后的光路描述 。
31．（13分）在“探究凸透镜成像规律”的实验中，所选用凸透镜的焦距为10cm。
（1）点燃蜡烛，调节烛焰、凸透镜和光屏，使三者的中心大致在 。
（2）当蜡烛与凸透镜的距离如图，烛焰在光屏上成倒立、 （选填“放大”、“缩小”或“等大”）的实像。照相机、投影仪和放大镜是常用的三种光学仪器，其中 遵循此成像规律。若在图中透镜左侧“戴”上近视镜，蜡烛向 （选填“左”“右”）移动才能在光屏上再次得到清晰的像。
（3）操作完（2）后，他若保持蜡烛和光屏的位置不动，将凸透镜向蜡烛的方向移动 （选填“能”或“不能”）再次出现一个清晰的实像。
（4）实验时同学们发现，在观察光屏上清晰的烛焰像的过程中，随着蜡烛的燃烧 （选填“上”或“下”）移动，为了使像回到光屏中央，可以把透镜向 （选填“上”或“下”）移动。
（5）若将蜡烛移动距凸透镜5cm处时，前后移动光屏，在光屏上 （选填“能”或“不能”）得到蜡烛的像。此时凸透镜成 （选填“实”或“虚”）像。他撤去光屏，从 （选填“光屏一侧”或“蜡烛一侧”）向透镜方向看去，可以观察到蜡烛的像。
（6）当烛焰通过凸透镜在光屏上成一实像时，小明用不透明的纸挡住透镜上半部分，则光屏上所成 （选填“完整”或“不完整”）的像，像的亮度 （选填“变暗”或“不变”）。
（7）实验中，将蜡烛向远离凸透镜方向移动，若在光屏上还能够得到清晰的像 （选填“远离”或“靠近”）凸透镜。
32．（5分）在探究“近视眼的形成原因和矫正方法”时，冰蓉同学选择了如下器材：蜡烛（模拟所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连）（模拟人眼视网膜）、光具座等。（注：水凸透镜的凸起程度可以通过注射器注入或吸取水的多少来调节）
（1）她安装并调整好实验装置，如图所示，将点燃的蜡烛置于透镜前某一位置时；当向水凸透镜内注入水，使透镜更凸后，若要在光屏上再次得到烛焰清晰的像，应在水凸透镜前放置一块 透镜；若撤去放置的透镜，应将光屏 （靠近/远离）水凸透镜，才能得到清晰的像。
（2）根据上述实验，可知近视眼的形成原因是晶状体较正常人眼更 （厚/薄），对光线的偏折能力 （变强/变弱），晶状体成像位于视网膜 （前方/后方）。
2023-2024学年江苏省常州市武进区前黄中学八年级（上）月考物理试卷（12月份）
参考答案与试题解析
一.选择题（共20小题，每题2分，共40分）
1．（2分）宇航员麦克莱恩进入空间站四个月后，她发现无法穿上从地面带去的宇航服，原因是她在失重环境下长高了，这四个月她长高了（ ）
A．5cmB．5.0cmC．5.00cmD．5.000cm
【答案】B
【解答】解：刻度尺上1cm之间有1个小格，所以一个小格代表2cm；左端示数167.0cm对齐，长高了172.0cm﹣167.7cm＝5.0cm。
故选：B。
2．（2分）小刚使用刻度尺测得某物体的长为12.3cm，关于该测量结果，下列说法正确的是（ ）
A．是用最小刻度为1mm的刻度尺测量的
B．该结果中的“3”不是估读的
C．是用最小刻度为1cm的刻度尺测量的
D．该结果不存在误差
【答案】C
【解答】解：
AC、根据测量结果，所以倒数第2位便是刻度尺的分度值，故A错误；
B、在12.3cm中，2.3cm是估读值；
D、测量中误差是不可避免的。
故选：C。
3．（2分）某学生用刻度尺测某一物体的长度，四次结果如下：L1＝3.74cm、L2＝3.53cm、L3＝3.51cm、L4＝3.52cm。其长度应记为（ ）
A．3.520cmB．3.52cmC．3.575cmD．3.58cm
【答案】B
【解答】解：观察4个测量值数据发现，数据L1＝3.74cm与其余3次记录的数值偏差太大，此测量数据是错误的；
故物体的长度最终应记录为：L＝＝3.52cm。
故选：B。
4．（2分）如图所示，射水鱼发现水面上的小昆虫后，从口中快速喷出一束水柱，下列图中能表示射水鱼观察到小昆虫的光路是（ ）
A．B．
C．D．
【答案】D
【解答】解：
射水鱼在水中看到水面上方的昆虫，是因为水面上方的昆虫“发出”的光射向水面，再进入射水鱼的眼睛中，故AB错误；
根据光的折射规律可知，光从空气中斜射入水中时，折射角小于入射角，C错误。
故选：D。
5．（2分）如图中画出了光线通过透镜（图中未画出透镜）的情形，其中运用凸透镜的是（ ）
A．①③B．①④C．②④D．③④
【答案】B
【解答】解：
由图可知，①④图中的光线经透镜折射后靠近主光轴，所以是凸透镜；
②③图中的光线经透镜折射后远离主光轴，说明透镜对光线具有发散作用。
故选：B。
6．（2分）如图所示，平面镜前甲、乙、丙处都放置有小灯泡。A点为眼睛所在处。眼睛从平面镜中能看到（ ）
A．只有丙的像B．只有甲、乙的像
C．只有乙、丙的像D．甲、乙、丙的像
【答案】D
【解答】解：物体在镜子里面所成的像就是数学问题中的物体关于镜面的对称点，人眼从镜子里所能看见的物体，必须在眼的视线范围的。
分别作甲、乙、丙三点关于平面镜的对称点甲′、丙′。
由图可知，甲′、丙′均在虚线范围内、乙、丙的像。
故选：D。
7．（2分）如图是晚上汽车在干燥的沥青路面和潮湿的沥青路面上行驶时大灯部分光路图，在晚上开车时，（ ）
A．灯光在潮湿的沥青路面发生镜面反射
B．灯光在潮湿的沥青路面发生漫反射
C．对面无车，驾驶员看潮湿的路面更亮
D．照射到干燥路面上的光不遵循光的反射定律
【答案】A
【解答】解：AB、由图可知，光射到干燥的沥青路上，容易发生漫反射、B错误；
C、由于光射到潮湿的沥青路上容易发生镜面反射，很少的反射光线进入驾驶员眼睛，对面无车时，故C错误；
D、照射到干燥路面上的光发生漫反射，故D错误。
故选：A。
8．（2分）有一种自行车尾灯设计得很巧妙。当后面汽车的灯光以任何方向射到尾灯时，它都能把光线“反向射回”。如图是4种尾灯的剖面示意图，其中用于反光的镜面具有不同的形状。能产生上述效果的镜面是（ ）
A．B．
C．D．
【答案】B
【解答】解：如图，当两块平面镜互相垂直时，
根据光的反射定律，反射角等于入射角。
OM⊥ON，所以∠OBC+∠OCB＝90°
所以∠ABC+∠BCD＝180°﹣∠ABM﹣∠OBC+180°﹣∠OCB﹣∠DCN＝360°﹣180°＝180°
所以AB∥CD。
因此若平行光照射到互相垂直的平面镜上时，将反向射回。避免发生交通事故。
故选：B。
9．（2分）若要使图中的反射光线射中墙壁上的目标，在激光笔不动的情况下，可将平面镜（ ）
A．水平向左移动B．水平向右移动
C．竖直向上移动D．竖直向下移动
【答案】C
【解答】解：A、将平面镜水平向左移动一段距离，则反射光线也不会改变，故A错误；
B、将平面镜水平向右移动一段距离，则反射光线也不会改变，故B不符合题意；
C、将平面镜竖直向上移动一段距离，入射点向右移动，光斑会向上移动；同理，反射光线不能射中目标、D错误。
故选：C。
10．（2分）下列关于实像与虚像的说法中，正确的有（ ）
①皮影戏中看到的是实像
②人不能看到虚像，人能看到实像
③实像能在光屏上呈现，虚像则不能
④光线经折射后总是成实像，经平面镜反射后总是成虚像
A．②④B．①③C．①②③D．③
【答案】D
【解答】解：①皮影戏中看到的是影子，不是实像；
②人能看到虚像，也能看到实像；
③实像是实际光线会聚而成的，虚像是实际光线的反向延长线会聚形成的，虚像则不能；
④光线经折射可以产生实像，也可以产生虚像，故④错误。
故选：D。
11．（2分）手电筒发出的光竖直向下照射到一个空烧杯底部，光线投射到烧杯底部形成一个圆形光斑（如图中虚线所示），若再向烧杯中注水到一定高度时（ ）
A．B．C．D．
【答案】B
【解答】解：当光从空气斜射入水中时，折射角小于入射角，红色表示折射后的光线）：
从图中可以看出，折射光线在原来光线的内侧，故B图为正确图形。
故选：B。
12．（2分）在探究凸透镜成像规律实验中，当烛焰、透镜和光屏的位置如图所示时，光屏上恰好成一清晰的像（未画出）（ ）
A．光屏上成倒立、放大的实像
B．凸透镜的焦距可能是12cm
C．若将光屏和蜡烛对调，光屏上不能成像
D．根据此时的成像特点可以制成投影仪
【答案】B
【解答】解：ABD、物距u＝50cm﹣20cm＝30cm，物距大于像距；凸透镜成倒立缩小实像时；此时u＞2f，所以，2f＞20cm＞f，故B正确；
C、光的折射中光路是可逆的，物距小于像距，故C错误。
故选：B。
13．（2分）某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示（ ）
A．该凸透镜的焦距是16cm
B．当u＝12cm时，在光屏上能得到一个缩小的像
C．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小
D．当u＝20cm时成放大的像，投影仪就是根据这一原理制成的
【答案】C
【解答】解：A、u＝v＝2f、等大的实像，u＝v＝2f＝16cm 时，故A错误。
B、当u＝12cm时，成倒立，故B错误。
C、物体从距凸透镜12cm处移动到24cm处的过程中，成实像，物距增大，像变小。
D、当u＝20cm时，成倒立，应用于照相机。
故选：C。
14．（2分）有一物体，放在离凸透镜20cm的地方，在另一侧的光屏上呈现了一个倒立、放大的实像。现将物体移到离透镜10cm的地方，在光屏上能呈现（ ）
A．倒立、放大的实像B．倒立、缩小的实像
C．倒立、等大的实像D．不成像
【答案】D
【解答】解：（1）当物距为20cm时，在凸透镜另一侧光屏上能得到一个倒立放大的实像，即20cm＞f＞10cm。
（2）当物体移到离透镜10cm处时，u＜f、放大的虚像。
故选：D。
15．（2分）实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f甲、f乙、f丙的大小关系为（ ）
A．f甲＞f乙＞f丙B．f乙＞f丙＞f甲
C．f乙＞f甲＞f丙D．f丙＞f乙＞f甲
【答案】B
【解答】解：物距相同，甲凸透镜成倒立，u＞2f甲，所以f甲＜＝＝6cm；
乙凸透镜成正立、放大的虚像乙；所以f乙＞u＝12cm；
丙凸透镜成倒立、放大的实像丙＞u＞f丙，所以12cm＝u＞f丙＞＝＝6cm；
所以，f乙＞f丙＞f甲。
故选：B。
16．（2分）将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为L，则该凸透镜的焦距（ ）
A．一定小于L
B．一定等于L
C．一定大于L
D．可能小于L，也可能大于L
【答案】A
【解答】解：由于光斑到凸透镜的距离为L时，即像距为L时，这个光斑可能是焦点之后的，所以凸透镜的焦距f≠L；
若凸透镜远离纸的过程中光斑一直变大，说明凸透镜的焦点不在光斑之后，因此f一定小于L，故A正确。
故选：A。
17．（2分）蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物﹣中华虎凤蝶，他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应（ ）
A．相机适当靠近蝴蝶，镜头略向外伸
B．相机适当靠近蝴蝶，镜头略向内缩
C．相机适当远离蝴蝶，镜头略向外伸
D．相机适当远离蝴蝶，镜头略向内缩
【答案】A
【解答】解：据图能看出，甲图的像较小，故物距较大，相机镜头到景物的距离大，故其像距大，故在拍摄乙图时，但是照相机镜头到底片的距离即像距变大，镜头略向外伸。
故选：A。
18．（2分）新冠疫情期间，不少学生用手机上网课，长时间盯着屏幕，患上近视眼。图中关于近视眼及其矫正的原理图正确的是（ ）
A．甲和丙B．甲和丁C．乙和丙D．乙和丁
【答案】D
【解答】解：甲图，眼睛看近处的物体，是远视眼的成因。
乙图，眼睛看远处的物体，是近视眼的成因。
丙图，凸透镜对光线有会聚作用，是远视眼。
丁图，凹透镜对光线有发散作用，近视眼配戴凹透镜来矫正。
综合分析近视眼原理图是乙，矫正图是丁。
故选：D。
19．（2分）小明在完成“探究凸透镜成像规律”实验后，为进一步了解“视力矫正”的原理，移动蜡烛，然后他在蜡烛和凸透镜之间放置了不同类型的眼镜片，关于本次实验现象正确的是（ ）
A．放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、放大的实像
B．放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、缩小的虚像
C．将远视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的像
D．将近视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的像
【答案】C
【解答】解：AB、由图知，像距小于物距、缩小的实像；
C、远视镜片是凸透镜，所以远视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，故C正确；
D、近视镜片是凹透镜，所以近视镜片放在蜡烛和凸透镜之间，使光屏远离透镜，故D错误。
故选：C。
20．（2分）如图所示，某兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凸透镜，并利用液体透镜探究“凸透镜成像规律”。下列分析不正确的是（ ）
A．按照图甲测出水凸透镜的焦距，如果将该水透镜放在图乙所示位置，光屏上恰能成倒立、放大的实像
B．若在图乙中蜡烛和透镜间放一近视眼镜，要再次成清晰的像，需将光屏向左移动
C．若保持图乙中透镜位置不变，将蜡烛向右移动3cm，要在光屏上得到清晰的像，光屏向右移动的距离应大于3cm
D．如图甲所示，在透镜中继续注入少许水，发现焦点位置左移，这一现象说明：凸透镜的凸出程度越大，焦距越小
【答案】B
【解答】解：A、由图甲可知凸透镜的焦距为52.0cm﹣40.0cm＝12.6cm，物距u＝30cm﹣10cm＝20cm，成倒立，故A正确；
B、把近视眼镜放在蜡烛和凸透镜之间，对光线有发散作用，像距更大了，需将光屏远离凸透镜，故B错误；
C、凸透镜成倒立，像距大于物距，物距减小，像变大，且移动距离大于3cm；
D、在透镜中继续注入少许水，即焦距减小，焦距越小。
故选：B。
二.填空题与作图（每空1分，每图2分，共26分）
21．（3分）电视机的遥控器能发射一种不可见光，即 红外线 ，以实现对电视的控制；对于流入市场的假币，人们常借助验钞机发出的 紫外线 来辨别真伪；彩色电视机画面上的色彩是由红、 绿 、蓝三种色光混合而成。
【答案】见试题解答内容
【解答】解：电视遥控器前端的发光二极管，能发出不同的红外线来实现电视遥控；
光谱紫光以外的光为紫外线，属于不可见光、②促进维生素D的合成，验钞机能够发出紫外线使钱币上的荧光物质发光；
彩色电视机画面上的颜色是由光的三原色红、绿、蓝三种色光混合而成。
故答案为：红外线；紫外线；绿。
22．（5分）小芳站在竖起的穿衣镜前5m处，小芳的身高为1.65m，小芳的像与镜的距离为 5 m，小芳的像高为 1.65 m；若小芳向镜移动3m后，小芳与镜中的像距离为 4 m，此时像的大小 不变 （选填“变大”、“变小”或“不变”）。现将一块和镜面一样大的木板放在镜子后面1m处，如图所示，这时她 仍能 （选填“仍能”或“不能”）在镜中看到自己的像。
【答案】见试题解答内容
【解答】解：像与物到镜的距离相等，小芳离镜5m；
由于像和物体形状大小相同，所以镜中她的像的高度等于1.65m；
小芳向镜移动7m后，小芳距平面镜2m，小芳与镜中的像距离为2m+7m＝4m；
由于像和物体形状大小相同，所以当她向镜子走近1m时；
由于成的像是虚像，在镜面后放置物体是不影响成像的，同时也不会妨碍成像。
故答案为：6；1.65；4；仍能。
23．（3分）小明为辨别直径相同的两个透镜的类型，分别将它们正对太阳，把一张纸放在它的下方，其操作正确的是 B （选择“A”或“B”）。透镜与光斑的大小如图所示（d1＜d＜d2）。其中，形成甲光斑的是 凸 （选填“凸”或“凹”）透镜，为了判断形成乙光斑的是哪种类型的透镜，小明将透镜远离纸片，你认为该透镜 可能 （选填“一定”“可能”或“一定不”）是凹透镜。
【答案】见试题解答内容
【解答】解：要辨别两个透镜的类型，应分别将它们正对太阳，由图可知；
因为凸透镜对光线有会聚作用，凹透镜对光线起发散作用，甲一定是对光线起了会聚作用，也可能是光线经凸透镜会聚到焦点后，形成放大的光斑，形成乙光斑的可能是凹透镜。
故答案为：B；凸；可能。
24．（4分）在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶。这是由于下雨时瓶内灌了雨水后 凸透镜 （选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有 会聚 作用，可能会引起森林火灾。小华去森林探险，看见阳光透过树叶的缝隙在地上留下圆形光斑 光的直线传播 （填光学原理）形成的光斑。小华想利用平面镜将太阳光束反射进一个水平山洞（如图所示），则他应将平面镜与水平地面成 30° 夹角放置。
【答案】见试题解答内容
【解答】解：（1）因为瓶内灌了雨水后，瓶中水的形状是中间厚，符合凸透镜的形状特点，如果热量集中，造成火灾。
（2）阳光透过树叶的缝隙在地上留下圆形光斑，这是小孔成像现象；
（3）作出反射光线和入射光线夹角的角平分线，即为法线，如下图所示＝60°，所以。
故答案为：凸透镜；会聚；30°。
25．（3分）如图1所示，停表的读数是 337.5 s。如图2所示，用刻度尺测物体的长度，读数时视线正确的是 B （选填“A”或“B”），物体的长度为 2.50 cm。
【答案】337.5；B；2.50。
【解答】解：由图知：
（1）停表小盘的分度值是0.5min，指针在7min和6min之间偏向6min一侧，而大盘指针在37.5s。
（2）用刻度尺测物体的长度，读数时，故选：B。
图中刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.6cm＝1mm；物体左侧与0.00cm对齐，故物体的长度为7.50cm。
故答案为：337.5；B；2.50。
26．（2分）船上的人看到河里有条鱼，他看到的鱼是光发生折射时，而形成的 虚 （实、虚）像，他叉鱼时要把渔叉对准看到的鱼的 下 （上、下）方投鱼叉。
【答案】虚；下
【解答】解：水中鱼反射出的光由水射向空气中时，在水面处发生了折射，我们看到的是变浅的鱼的虚像，不是将鱼叉对准他看到的鱼。
故答案为：虚；下。
27．（2分）有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。请把平面镜C画到合适的位置（只需在图中画出一条光的完整路径）。
【答案】见试题解答内容
【解答】解：过地面作出点A的对称点A′，即为A在平面镜中的像，即为入射点（反射点），OB为反射光线，如下图所示：
28．（4分）如图所示，请在图中画出两条入射光线通过透镜后的折射光线。
【答案】
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴；
指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴，过光心的光线其传播方向不变
三.实验探究题（29题10分，30题6分，31题13分，32题5分，共34分）
29．（10分）如图甲所示，是小明在水平桌面上探究“平面镜成像的特点”时的实验装置。
（1）用透明玻璃板代替平面镜进行实验的目的是便于确定 像的位置 。为了能看到更清晰的像，应选择在较 暗 （选填“明亮”或“暗”）的环境中做实验。
（2）在如图乙所示的玻璃板前放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛A的像。拿大小完全相同、未点燃的蜡烛B在玻璃板后面移动，由于平面镜成的是 虚 （虚/实）像，所以人眼要一直在玻璃板 前面 （选填“前面”或“后面”）观察，发现无法让B与A的像完全重合，原因是没有将玻璃板 竖直 放置。此时的蜡烛A的像在蜡烛B的 上 方（选填“上”或“下”）。
（3）该实验用到了等效替代法，在探究像与物到镜面的关系时，是用 蜡烛B 等效替代了 蜡烛A的像 （两空均选填“蜡烛A”、“蜡烛B”、“蜡烛A的像”、“蜡烛B的像”）。
（4）图丙是他们经过三次实验后，在白纸上记录的像与物对应点的位置。他们把白纸沿着中间直线对折，发现物点和对应的像点刚好重合 对称 。
（5）实验中，若玻璃板较厚，可能看到点燃的蜡烛通过玻璃板成两个像 暗 （选填“亮”或“暗”）。
【答案】（1）像的位置；暗；（2）虚；前面；竖直；上；（3）蜡烛B；蜡烛A的像；（4）对称；（5）暗。
【解答】解：（1）用透明玻璃板代替平面镜进行实验的目的是：在观察到蜡烛A的像的同时，也能观察到蜡烛B；为了能看到更清晰的像；
（2）平面镜所成的像为虚像；
在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，直至它与蜡烛A的像完全重合；
无法让B与A的像完全重合，原因是没有将玻璃板竖直放置；
平面镜成的像与物关于镜面对称，实验中，则蜡烛A的像在蜡烛B的上方；
（3）竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，直至B蜡烛与蜡烛A的像完全重合；
（4）他们经过三次实验后，在白纸上记录的像与物对应点的位置，发现物点和对应的像点刚好重合；
（5）看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的较暗。
故答案为：（1）像的位置；暗；（2）虚；竖直；上；蜡烛A的像；（5）暗。
30．（6分）小明为探究光的折射规律设计了如图甲所示的实验装置，其中光屏F可绕直径NOM前后折转。
（1）实验时，光贴着光屏从空气射入水中，小明将F板向后折转一定的角度 不能 （选填“能”或“不能”）看到折射光，此时折射光线和入射光线 在 （选填“在”或“不在”）同一平面内。
（2）小明将光屏F恢复原状，保持入射光不动，继续加水 左 （选填“左”、“右”或“上”）移动。
（3）小明继续用另一支激光笔让光沿着BO射向水面时，可看到折射光沿OA射出，这说明 光的折射现象中，光路是可逆的 。
（4）让一束激光从某玻璃斜射向空气（如图乙）。保持入射点不动，改变入射角（每次增加0.2°），折射光消失，只存在入射光与反射光，如图丙所示。此时的入射角叫做这种物质的临界角。当入射角大于临界角时，只发生反射，根据以上内容可判断：
①当光从空气射向玻璃时 不会 （填“会”或“不会”）发生光的全反射现象，
②一个三棱镜由上述玻璃制成，一束光垂直于三棱镜的一个面射入，如图丁所示．则关于这束光经过三棱镜后的光路描述 D 。
【答案】（1）不能；在；（2）左；（3）光的折射现象中，光路是可逆的；（4）①不会；②D。
【解答】解：
（1）当F板向后折转一定的角度后，则呈现折射光线的F板和呈现入射光线的E板不在同一平面内；但此时折射光线和入射光线在同一平面内；
（2）若杯中的水增多，如图所示：
可见，当水增多时，入射角不变，光斑会向左移动；
（3）小明继续用另一支激光笔让光线沿着BO射向水面时，可看到折射光线沿OA射出，光路是可逆的。
（4）①光从空气斜射向玻璃，折射角总小于入射角，故不会发生全反射现象。
②光线从空气垂直于玻璃入射时，光的传播方向不变，由图可知入射角为45°，所以会发生全反射现象（折射光线消失，其光路图如下图所示：
故只有D正确。
故答案为：（1）不能；在；（2）左，光路是可逆的；②D。
31．（13分）在“探究凸透镜成像规律”的实验中，所选用凸透镜的焦距为10cm。
（1）点燃蜡烛，调节烛焰、凸透镜和光屏，使三者的中心大致在 同一高度 。
（2）当蜡烛与凸透镜的距离如图，烛焰在光屏上成倒立、 缩小 （选填“放大”、“缩小”或“等大”）的实像。照相机、投影仪和放大镜是常用的三种光学仪器，其中 照相机 遵循此成像规律。若在图中透镜左侧“戴”上近视镜，蜡烛向 左 （选填“左”“右”）移动才能在光屏上再次得到清晰的像。
（3）操作完（2）后，他若保持蜡烛和光屏的位置不动，将凸透镜向蜡烛的方向移动 能 （选填“能”或“不能”）再次出现一个清晰的实像。
（4）实验时同学们发现，在观察光屏上清晰的烛焰像的过程中，随着蜡烛的燃烧 上 （选填“上”或“下”）移动，为了使像回到光屏中央，可以把透镜向 下 （选填“上”或“下”）移动。
（5）若将蜡烛移动距凸透镜5cm处时，前后移动光屏，在光屏上 不能 （选填“能”或“不能”）得到蜡烛的像。此时凸透镜成 虚 （选填“实”或“虚”）像。他撤去光屏，从 光屏一侧 （选填“光屏一侧”或“蜡烛一侧”）向透镜方向看去，可以观察到蜡烛的像。
（6）当烛焰通过凸透镜在光屏上成一实像时，小明用不透明的纸挡住透镜上半部分，则光屏上所成 完整 （选填“完整”或“不完整”）的像，像的亮度 变暗 （选填“变暗”或“不变”）。
（7）实验中，将蜡烛向远离凸透镜方向移动，若在光屏上还能够得到清晰的像 靠近 （选填“远离”或“靠近”）凸透镜。
【答案】（1）同一高度；（2）缩小；照相机；左；（3）能；（4）上；下；（5）不能；虚；光屏一侧；（6）完整；变暗；（7）靠近。
【解答】解：（1）为了使像成在光屏中央，应调节烛焰，使三者的中心大致在同一高度；
（2）当蜡烛与凸透镜的距离如图，此时物距u＝50cm﹣20cm＝30cm＞2f、缩小的实像；
若在图中透镜左侧“戴”上近视镜，近视镜是凹透镜，会将光线推迟会聚成像，要使光屏上再次得到清晰的像，故蜡烛向左移动才能在光屏上再次得到清晰的像；
（3）操作完（2）后，他若保持蜡烛和光屏的位置不动，当物距等于原来的像距，根据在光的折射中，光屏上能再次出现一个清晰的实像；
（4）实验时同学们发现，在观察光屏上清晰的烛焰像的过程中，蜡烛会变短，光屏上的像会向上移动，可以把透镜向下移动；
（5）若将蜡烛移动距凸透镜5cm处，此时物距u＜f、放大的虚像，因此在光屏上不能得到蜡烛的像，他撤去光屏，可以观察到蜡烛的像；
（6）如果用不透明的纸挡住透镜的上半部分，下半部分仍能会聚光线成完整的像，所以像比原来变暗；
（7）实验中，将蜡烛向远离凸透镜方向移动，根据凸透镜成实像时，若在光屏上还能够得到清晰的像。
故答案为：（1）同一高度；（2）缩小；左；（3）能；下；（5）不能；虚；（6）完整；（7）靠近。
32．（5分）在探究“近视眼的形成原因和矫正方法”时，冰蓉同学选择了如下器材：蜡烛（模拟所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连）（模拟人眼视网膜）、光具座等。（注：水凸透镜的凸起程度可以通过注射器注入或吸取水的多少来调节）
（1）她安装并调整好实验装置，如图所示，将点燃的蜡烛置于透镜前某一位置时；当向水凸透镜内注入水，使透镜更凸后，若要在光屏上再次得到烛焰清晰的像，应在水凸透镜前放置一块 凹 透镜；若撤去放置的透镜，应将光屏 靠近 （靠近/远离）水凸透镜，才能得到清晰的像。
（2）根据上述实验，可知近视眼的形成原因是晶状体较正常人眼更 厚 （厚/薄），对光线的偏折能力 变强 （变强/变弱），晶状体成像位于视网膜 前方 （前方/后方）。
【答案】（1）凹；靠近；（2）厚；变强；前方
【解答】解：
（1）向水凸透镜内注入水时，透镜更凸，将像成在光屏的前面，应使光线推迟会聚，所以应在水凸透镜前放置一块凹透镜。
（2）近视眼的成因是晶状体变厚，折光能力变强。
故答案为：（1）凹；靠近；变强。
