江苏省徐州市沛县五中联盟学区2025_2026学年八年级上册（10月）月考物理试题【附解析】

这是一份江苏省徐州市沛县五中联盟学区2025_2026学年八年级上册（10月）月考物理试题【附解析】，共25页。试卷主要包含了单选题，填空题，作图题等内容，欢迎下载使用。

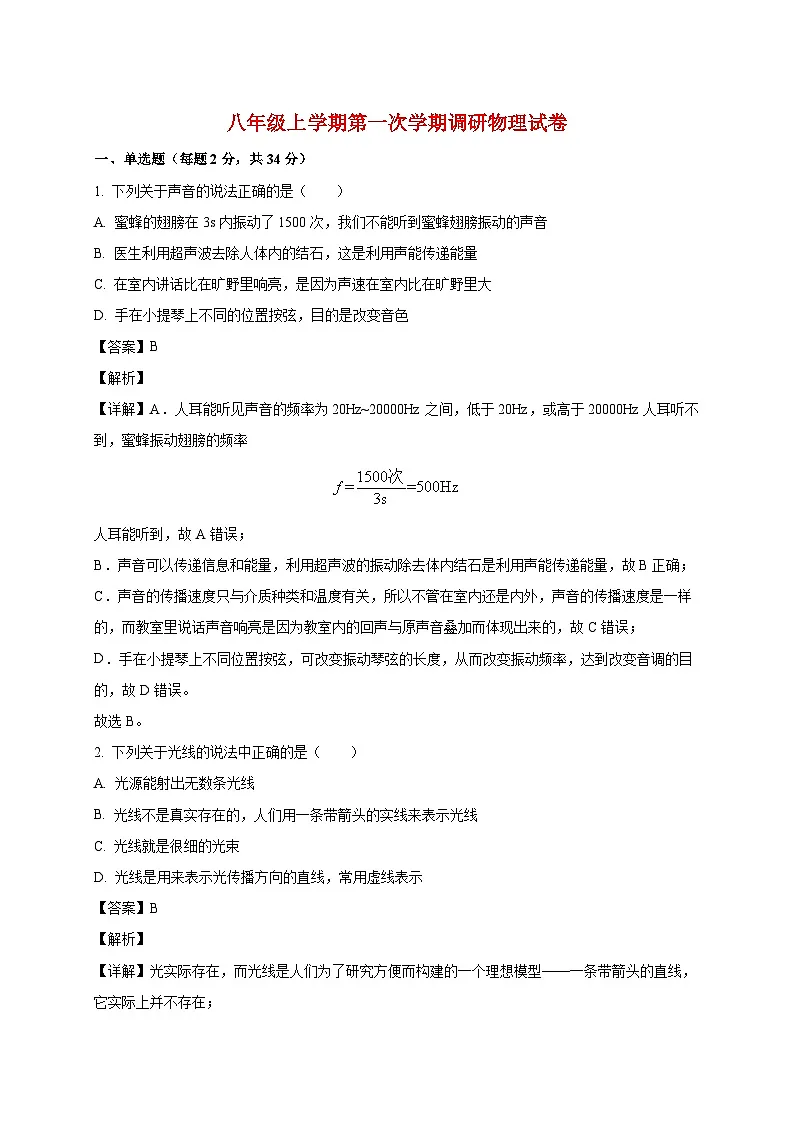

1. 下列关于声音的说法正确的是（ ）
A. 蜜蜂的翅膀在3s内振动了1500次，我们不能听到蜜蜂翅膀振动的声音
B. 医生利用超声波去除人体内的结石，这是利用声能传递能量
C. 在室内讲话比在旷野里响亮，是因为声速在室内比在旷野里大
D. 手在小提琴上不同的位置按弦，目的是改变音色
【答案】B
【解析】
【详解】A．人耳能听见声音的频率为20Hz~20000Hz之间，低于20Hz，或高于20000Hz人耳听不到，蜜蜂振动翅膀的频率
人耳能听到，故A错误；
B．声音可以传递信息和能量，利用超声波的振动除去体内结石是利用声能传递能量，故B正确；
C．声音的传播速度只与介质种类和温度有关，所以不管在室内还是内外，声音的传播速度是一样的，而教室里说话声音响亮是因为教室内的回声与原声音叠加而体现出来的，故C错误；
D．手在小提琴上不同位置按弦，可改变振动琴弦的长度，从而改变振动频率，达到改变音调的目的，故D错误。
故选B。
2. 下列关于光线的说法中正确的是（ ）
A. 光源能射出无数条光线
B. 光线不是真实存在的，人们用一条带箭头的实线来表示光线
C. 光线就是很细的光束
D. 光线是用来表示光传播方向的直线，常用虚线表示
【答案】B
【解析】
【详解】光实际存在，而光线是人们为了研究方便而构建的一个理想模型——一条带箭头的直线，它实际上并不存在；
A．光源是能发光的物体，所以能发光，但不是射出光线，故A错误；
B．人们用一条看得见的实线来表示光线，它实际上并不存在，用到模型法，故B正确；
C．光线只是表示光传播方向的一条直线，并不是很细的光束，故C错误；
D．因为光的传播方向是确实存在，为了分析探究，于是用一条有方向的实际直线表示，即光线，光线常用实线来表示，故D错误。
故选B。

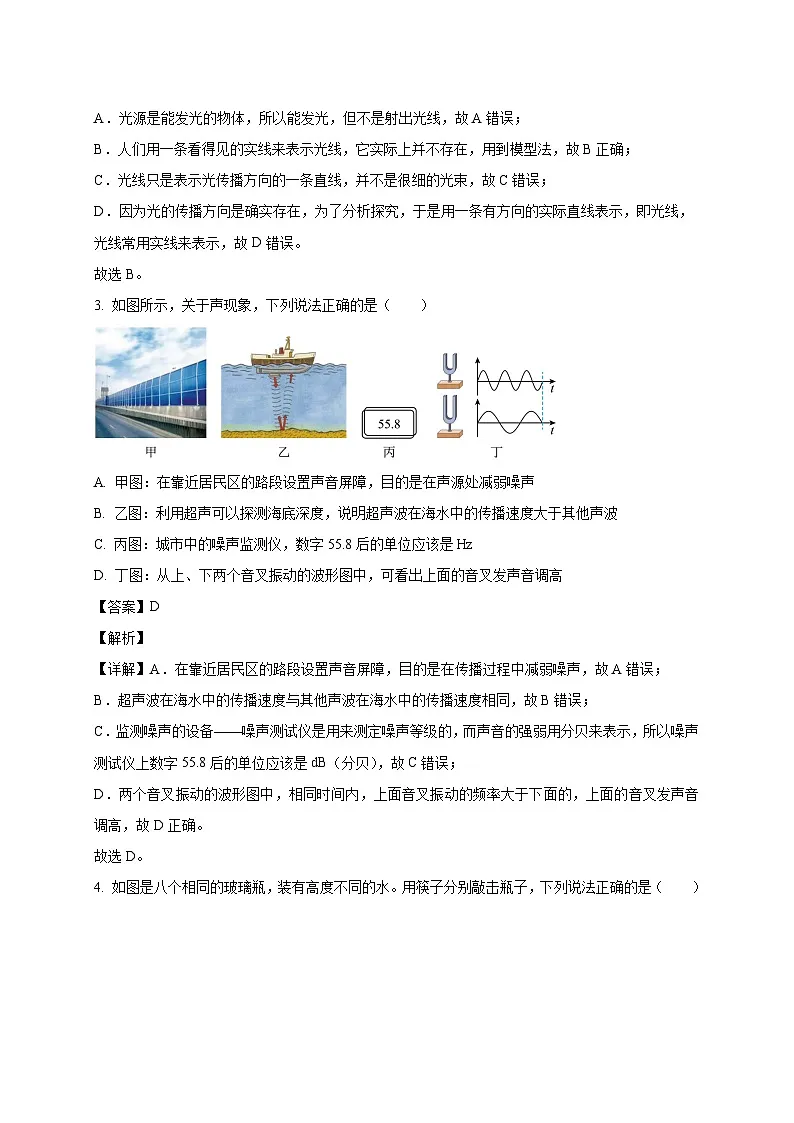

3. 如图所示，关于声现象，下列说法正确的是（ ）

A. 甲图：在靠近居民区的路段设置声音屏障，目的是在声源处减弱噪声
B. 乙图：利用超声可以探测海底深度，说明超声波在海水中的传播速度大于其他声波
C. 丙图：城市中的噪声监测仪，数字55.8后的单位应该是Hz
D. 丁图：从上、下两个音叉振动的波形图中，可看出上面的音叉发声音调高
【答案】D
【解析】
【详解】A．在靠近居民区的路段设置声音屏障，目的是在传播过程中减弱噪声，故A错误；
B．超声波在海水中的传播速度与其他声波在海水中的传播速度相同，故B错误；
C．监测噪声的设备——噪声测试仪是用来测定噪声等级的，而声音的强弱用分贝来表示，所以噪声测试仪上数字55.8后的单位应该是dB（分贝），故C错误；
D．两个音叉振动的波形图中，相同时间内，上面音叉振动的频率大于下面的，上面的音叉发声音调高，故D正确。
故选D。

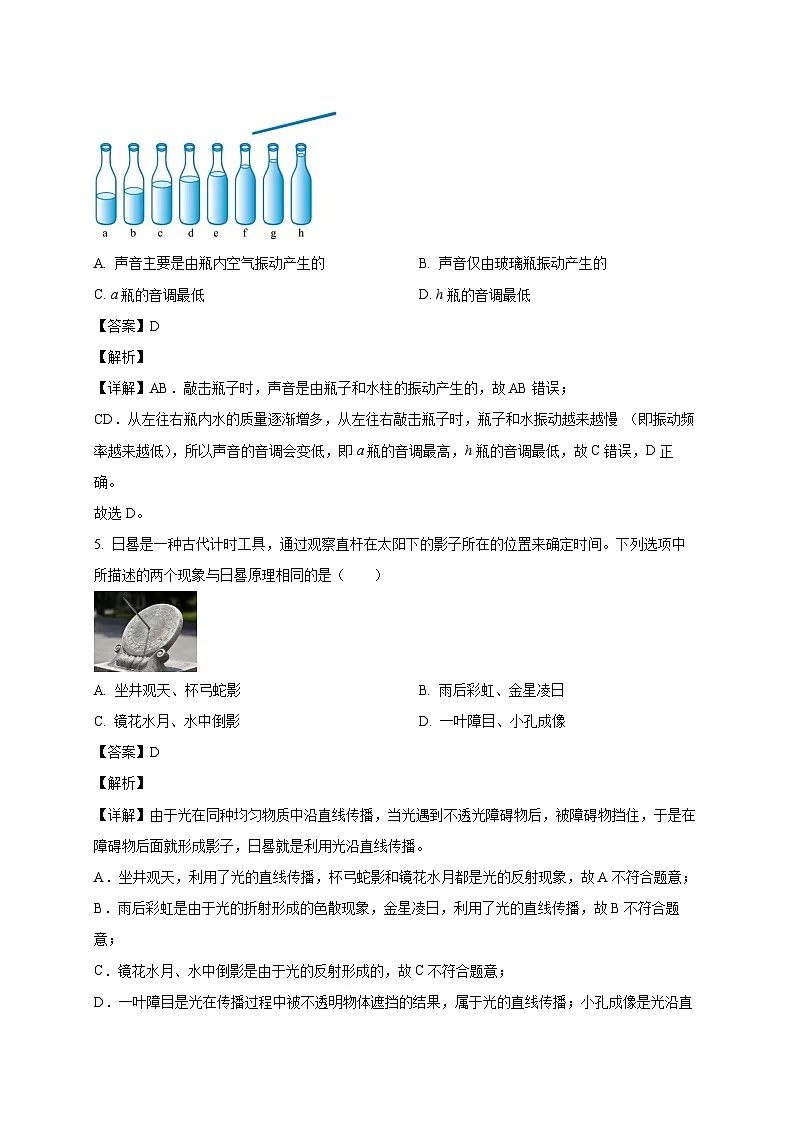

4. 如图是八个相同的玻璃瓶，装有高度不同的水。用筷子分别敲击瓶子，下列说法正确的是（ ）

A. 声音主要是由瓶内空气振动产生的B. 声音仅由玻璃瓶振动产生的
C. a瓶的音调最低D. h瓶的音调最低
【答案】D
【解析】
【详解】AB．敲击瓶子时，声音是由瓶子和水柱的振动产生的，故AB错误；
CD．从左往右瓶内水的质量逐渐增多，从左往右敲击瓶子时，瓶子和水振动越来越慢 （即振动频率越来越低），所以声音的音调会变低，即a瓶的音调最高，h瓶的音调最低，故C错误，D正确。
故选D。
5. 日晷是一种古代计时工具，通过观察直杆在太阳下的影子所在的位置来确定时间。下列选项中所描述的两个现象与日晷原理相同的是（ ）
A. 坐井观天、杯弓蛇影B. 雨后彩虹、金星凌日
C. 镜花水月、水中倒影D. 一叶障目、小孔成像
【答案】D
【解析】
【详解】由于光在同种均匀物质中沿直线传播，当光遇到不透光障碍物后，被障碍物挡住，于是在障碍物后面就形成影子，日晷就是利用光沿直线传播。
A．坐井观天，利用了光的直线传播，杯弓蛇影和镜花水月都是光的反射现象，故A不符合题意；
B．雨后彩虹是由于光的折射形成的色散现象，金星凌日，利用了光的直线传播，故B不符合题意；
C．镜花水月、水中倒影是由于光的反射形成的，故C不符合题意；
D．一叶障目是光在传播过程中被不透明物体遮挡的结果，属于光的直线传播；小孔成像是光沿直线传播，与日晷的工作原理相同。故D符合题意。
故选D。
6. 英国科学家切断番茄植株的茎，用人耳倾听没有引起任何听觉。但在靠近茎的切口处放置录音机录音，然后用超大音量、超低速度播放，居然能清晰地听到“尖叫”声。这说明，番茄植株遭受伤害后，会发出（ ）
A. 响度很小的超声波B. 响度很大的超声波
C. 响度很小的次声波D. 响度很大的次声波
【答案】A
【解析】
【详解】用超大音量播放表示原来声音的响度小，超低速度播放，表示原来发声体振动的快，发出声音的音调高，因此，番茄植株遭受伤害后，会发出响度很小的超声波 ，故A符合题意，BCD不符合题意。
故选A。
7. 平静的水面上有一座石拱桥，露出水面的桥孔看上去是半圆形的，连同倒影，人们看到如图所示的“桥孔”为圆形．当水面上升后，看到“桥孔”的形状是下列图中的
A. B. C. D.
【答案】B
【解析】
【详解】根据平面镜成像的特点，像与物体是等大的，对称的，当水面上升后，水面以上的桥拱不再是半圆形，所以成的像也不是半圆形，只是半圆的一部分，而且水上和水中的像是关于水面对称，因此，选项B是正确的．
故选B．
8. 暑假时小明一家自驾外出游玩，中午时分，强烈的太阳光几乎垂直射向地面，小明看到正前方一辆汽车后窗反射的阳光很强烈，稍靠近或远离前车，依旧十分刺眼，你认为前车的车型最可能是（ ）
A. 甲车B. 乙车C. 丙车D. 都有可能
【答案】B
【解析】
【详解】分析后窗玻璃的方位，只有乙的后窗玻璃与地面成45°左右的夹角，太阳光以垂直地面的方向照射到此型式的后窗玻璃上，其反射光以与地面平行的方向射出，直射入人的眼睛，如图所示：
故B符合题意，ACD不符合题意。
故选B。
9. 一艘科考船对某海域的海底形状利用声呐系统进行了测绘。具体方法是：在经过该海域水平面的A、B、C、D、E五个位置时，向海底定向发射超声波，测得回收信号的时间分别为0.16s、0.30s、0.14s、0.30s、0.16s。根据时间，求出海底与海平面的距离，就可以绘出海底的大致形状，则该海域海底的大致形状如图中的（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】根据
变形公式
可知，速度一定时，时间越长通过的路程越大，因为
所以
故B符合题意，ACD不符合题意。
故选B。
10. 下列四幅图为探究平面镜成像特点时的操作情景，其中正确的是（ ）
A. 如甲图，是正确确定像的位置的操作
B. 如乙图，是正确观察点燃蜡烛像的大小的方法
C. 如丙图，能正确测量物和像到平面镜的距离l1和l2
D. 如丁图，正确确定像的位置后，则距离l3和l4相等
【答案】C
【解析】
【详解】A．甲图中，确定像的位置时，为成像更清晰，玻璃板后的蜡烛应不点燃，故A不符合题意；
B．乙图中，观察点燃蜡烛像的大小，由于平面镜成像是由于光的反射，应在点燃蜡烛一侧观察，故B不符合题意；
C．丙图中，测量像距和物距的大小关系时，以点燃蜡烛的一侧表面作为反射面，能正确测量物和像到平面镜的距离l1和l2，故C符合题意；
D．丁图中没有以点燃蜡烛的一侧表面作为反射面，测量的物距和像距不正确，故D不符合题意。
故选C。
11. 物体AB直立于足够大的平面镜前，甲图中物体与平面镜之间插入一块不透光的木板CD；乙图中平面镜后面插入一块不透光的木板MN。则物体在甲、乙两图的平面镜中，能否成完整的像？（ ）
A. 都能B. 都不能
C. 甲图中不能，乙图中能D. 甲图中能，乙图中不能
【答案】A
【解析】
【详解】先根据“物像关于平面镜对称”画出A、B 点在平面镜中成的像A'、B'；从A点反射的光线沿CD的最下边缘射到平面镜上， 根据反射角等于入射角画出反射光线，若这条反射光线的反向延长线能过像点A'，则AB能在平面镜内成完整的虚像A'B'。如图所示：
平面镜成的是虚像，像是反射光线的反向延长线会聚形成的，不是实际光线照到像点，所以乙图中镜子背面放什么物体都不会影响成像，并且根据物像关于平面镜对称，物体AB能在平面镜中成完整的像。故A符合题意，BCD不符合题意。
故选A。
12. 如图所示是潜望镜的结构示意图，其中两块平面镜均相对水平面倾角为。现有一艘军舰位于与平面镜1等高的正前方。则下列说法正确的是（ ）
A. 潜望镜是利用了光的折射原理
B. 人眼看到军舰所成的像位于平面镜1的正前方
C. 在潜望镜中看到的时间如题图乙，则实际的时间是20：51
D. 人眼看到军舰所成的像到潜望镜的距离等于军舰到潜望镜的距离
【答案】C
【解析】
【详解】A．潜望镜通过两块平行的、与水平面成 45∘角的平面镜，将来自远处物体的光线经过两次反射后进入人眼。平面镜成像属于光的反射，不是折射，故A错误；
BD．由平面镜成像特点可知，像和物体各对应点到平面镜距离相等，由下图可知，军舰上两点AB先通过平面镜1成像，再通过平面镜2成像，故人眼看到军舰所成的像位于平面镜2的正前方，且人眼看到军舰所成的像到潜望镜的距离大于军舰到潜望镜的距离，故BD错误；
C．潜望镜中使用的是两块平面镜，第一个镜子成正立等大、左右颠倒的像，第二个镜子成正立等大、左右颠倒的像。左右经过两次颠倒最后的像跟原物完全一样，实际时间与看到的时间均为20∶51，故C正确。
故选C。
13. 小明在房间中安装了一块太阳能电池板给家里供电。当太阳在电池板后方时，利用一块平面镜将太阳光反射到电池板上。若某时刻太阳光与平面镜的夹角为60°（如图所示），一束阳光经镜面反射后照射到电池板上P点，则下列说法正确的是（ ）
A. 入射角的大小为60°
B. 若镜面竖直上移，则反射角将变大
C. 若镜面水平左移，该束光线将照到P点下方
D. 若镜面绕入射点顺时针转动10°，反射角的大小为20°
【答案】D
【解析】
【详解】A．太阳光与平面镜的夹角为60°，则入射角的大小为
故A错误；
B．若镜面竖直上移，平面镜所在平面不变，则反射角将不变，故B错误；
C．若镜面水平左移，入射点上移，入射角不变，反射角不变，则该束光线将照到P点上方，故C错误；
D．若镜面绕入射点顺时针转动10°，入射角减小10°，变为20°，反射角等于入射角，则反射角的大小为20°，故D正确。
故选D。
14. 研究物理问题有很多种方法，以下几个研究实例：
①研究声音的产生时，观察物体发声与不发声时的区别；
②敲鼓时，鼓面的振动可以通过放在鼓面上的小米粒的跳动来体现；
③研究材料的隔声性能时，要用同一声源，并在声源的四周包上同样厚度的待测材料；
④液体温度计利用液柱长度的变化来显示温度高低。
这几个实例中，研究方法相同的是（ ）
A. ①②B. ①③C. ②③D. ②④
【答案】D
【解析】
【详解】①研究声音的产生时，观察物体发声与不发声时的区别，采用对比；
②敲鼓时，鼓面的振动可以通过放在鼓面上的小米粒的跳动来体现，利用转换法；
③研究材料的隔声性能时，要用同一声源，并在声源的四周包上同样厚度的待测材料，采用控制变量法；
④液体温度计利用液柱长度的变化来显示温度高低，利用转换法。
故综上所述，②④方法相同，故D符合题意，ABC不符合题意。
故选D
15. 平面镜前有a、b、c、d四个发光点，人眼在P处，如下图所示，哪些点光源发出的光线经平面镜反射后不能进入人眼：
A. a B. b C. c D. d
【答案】D
【解析】
【详解】物体在镜子里面所成的像就是数学问题中的物体关于镜面的对称点，人眼从镜子里所能看见的物体，它关于镜面的对称点，必须在眼的视线范围内。分别作a、b、c、d四点关于平面镜的对称点a′、b′、c′、d′，在图中眼睛的观察范围内，人不能从平面镜里看见d点。如图所示：
故D符合题意，ABC不符合题意
故选D。
16. 一束入射光线与水平面成50°角，要使反射光线沿水平方向射出，则平面镜与水平面的夹角（ ）
A. 25°B. 65°C. 25°或65°D. 50°或40°
【答案】C
【解析】
【详解】反射光线沿水平方向射出有两种情况，如图所示：
在左图中，反射光线与入射光线的夹角为180°-50°=130°
即入射角
则平面镜与水平面的夹角为90°-65°=25°
在右图中，反射光线与入射光线的夹角为50°，入射角和反射角都为25°，则平面镜与水平面的夹角为90°-25°=65°
故C符合题意，ABD不符合题意。
故选C。
17. 如图甲所示，是小明在学习平面镜成像的知识时用手机拍摄到的“蜡烛在水杯中燃烧”现象，该现象中各装置及仪器位置的俯视图设计正确的是（ ）
A. B. C. D.
【答案】D
【解析】
【详解】要形成“蜡烛在水杯中燃烧”的现象，其实是利用平面镜成像原理，让蜡烛通过平面镜所成的像位于水杯的位置，看起来就像蜡烛在水杯中燃烧，此时蜡烛和玻璃杯应位于玻璃板两侧，且到玻璃板的距离相等，平面镜成像的原理是光的反射，所以手机应该在蜡烛一侧，故D正确，ABC错误。
故选D。
二、填空题（18题至22题每空1分，23题和24题每空2分，共20分）
18. 如图将红、绿、________三种色光照在白纸上，中间相互重叠区域会出现白色；用红色激光笔照射外层无色透明、内层绿色透明的双层气球，观察到绿色气球爆破，说明红光________（选填“可以”或“不可以”）穿过无色透明气球，绿色气球爆破说明光具有________。
【答案】 ①. 蓝 ②. 可以 ③. 能量
【解析】
【详解】[1]色光的三原色是红、绿、蓝。
[2]用红色激光笔照射外层是无色透明的气球，无色透明的气球可以透过各种色光，因此红光可以穿过无色透明气球照射到内部的绿色透明小球。
[3]内层是绿色透明的气球，不能透过红色光，而是吸收红光，红光使得绿色气球内的气体的温度升高，最后绿色气球爆破，说明光可以传递能量。
19. 测量视力时，视力表放在被测者后方，被测者识别对面墙上镜子里的像，如图所示。
（1）该像到小红的距离为___________m；
（2）若她向左移动1m，镜中视力表的像的大小___________（变大/变小/不变），该像到小红的距离为___________ m。
【答案】（1）5 （2） ①. 不变 ②. 4
【解析】
【小问1详解】
小红到平面镜的距离为
根据平面镜成像特点，视力表的像到平面镜的距离也为。小红到平面镜的距离为，因此像到小红的距离为
【小问2详解】
[1]平面镜成像时，像与物大小始终相等，因此小红向左移动时，镜中视力表的像大小不变。
[2]小红向左移动后，她到平面镜的距离变为
视力表的像到平面镜的距离仍为，因此像到小红的距离为
20. 如图所示小轿车前挡风玻璃是倾斜的，目的是为了使车内物体所成的像位于小车的__________（选填“正前方”或“斜上方”），避免干扰驾驶员夜间行车时，为了安全起见应__________（选填“关闭”或“打开”）车内灯光。

【答案】 ①. 斜上方 ②. 关闭
【解析】
【详解】[1]根据平面镜成像特点可知，物与像对应点的连线与平面镜垂直，由于小车前玻璃是倾斜的，故所成的像在小车前的斜上方，不会干扰司机视线。
[2] 夜间驾驶室外的光线是比较暗的，若打开车内灯光，前挡风玻璃相当于一个平面镜，室内物体的光线经前挡风玻璃将会在车前形成一个虚像，干扰司机的视线，故应关闭车内灯光。
21. 如图所示，一束平行光与镜面成30°角射到平面镜上，反射角大小是_______°；为了避免晃眼，将平面镜逆时针转过10°，则反射光线与入射光线的夹角为_________°。
【答案】 ①. 60 ②. 100
【解析】
【详解】[1]一束光与镜面成30°角入射在平面镜上，则入射角为，由反射角等于入射角得，反射角大小是60°。
[2]若将平面镜沿逆时针方向转过10°，入射角与反射角同时减小10°，则反射光线与入射光线的夹角为
22. 在模拟日食、月食的实验中，王老师画了图示。如果地球上观察到日食，这些人应该是位于__________（选填“甲”或“乙”）处，此时月亮在__________处（选填“A”、“B”或 “C”）。
【答案】 ①. 甲 ②. B
【解析】
【详解】[1][2]日食是我们看不到太阳或者是只能看见部分太阳，是由于月亮挡住了太阳照向地球的光，所以我们看不见或只能看见部分太阳；如果地球上观察日食，这些人应该是位于甲处，此时月亮在B处。
23. 如图所示是一种液面升降监测装置原理图。点光源S发出的一束激光与水平液面保持成45°射向平静的液面方向不变；当盛液体的容器倾斜时，光点S的位置___________（改变/不改变）；当液面上升2cm时，光点S'的位置向左移动___________ cm。
【答案】 ①. 不改变 ②. 4
【解析】
【详解】[1] 盛液体的容器倾斜时，液面不变，入射点位置不变，入射角不变，根据光的反射定律可知，反射角不变，即光点S'位置不改变。
[2]
液面上升 2cm 时光点S的移动距离激光与液面成角，根据光的反射定律，反射角也为，因此入射光线与反射光线的夹角为。当液面上升时，液面（反射面）上升，像点S'的移动距离可通过几何关系分析：由于入射角为，液面上升时，光点S'向左移动的距离为
24. Phyphx是一款功能强大的物理实验手机软件，其中的AcusticStpwatch功能能够自动记录下所接收到的两次响声之间的时间间隔；当手机接收到第一次响声时便自动计时，当再次接收到响声时计时自动停止（类似于使用秒表时的启动和停止），由于对声音的响应非常灵敏，计时可精确到0.001s，甲、乙两人使用手机在空旷安静的广场上测量声音的传播速度。他们分别站于间距测量值为s的A、B两处，打开手机软件做好计时准备。甲先在手机边击掌一次，乙听到击掌声之后，也在手机边击掌一次，查看甲、乙两手机均有效记录下了两次掌声的时间间隔分别为t甲、t乙。本实验中两手机所记录的时间大小关系是t甲_____t乙（＞/＝/＜）；测得空气中声音的传播速度v声＝_____。（用s、t甲、t乙表示）

【答案】 ①. ＞ ②.
【解析】
【详解】[1]甲击掌后，甲手机开始计时，声音传到乙手机处时，乙手机开始计时，乙击掌后，乙手机停止计时，乙击掌的声音传到甲手机处时，甲手机停止计时，因此
[2]从A到B处声音的传播的时间为
测得空气中声音的传播速度为
三、作图题（每题2分，共6分）
25.
（1）冬日寒冷，两位同学在课间晒太阳，于是便在地上留下了他俩的影子，尝试通过光路作图的方法大致确认此时太阳S所在的位置。
（2）当一束太阳光与水平面成60°角射向地面时，现在要用一平面镜把太阳光反射进入一水平放置的水管内，请在图中画出平面镜的位置并标出反射角。
（3）如图所示的水平地面上，电线杆ab旁边有一水坑cd，小楠同学走到如图所示的位置通过水面看到了电线杆在水中的像，在图中画出小楠同学看到电线杆顶端a点的像的光路图。
【答案】（1） （2）
（3）
【解析】
【小问1详解】
通过光路作图的方法，利用影子的位置和方向来确定太阳的位置，观察图中两位同学的影子，确定影子的端点和方向，从影子的端点反向延长影子线，两条影子线的交点即为太阳的位置，如图所示：
【小问2详解】
先画出反射光线，反射光线进入水平放置的水管内，即反射光线水平向左，再画出入射光线和反射光线夹角的平分线即为法线，反射光线与法线的夹角为反射角，过入射点画出法线的垂线，即平面镜的位置，则入射角和反射角的夹角度数为180°-60°=120°，由于反射角等于入射角，则反射角等于60°，如图所示∶
【小问3详解】
电线杆顶端a点的像与a点关于水面成对称关系，从a点到其像的光线垂直于水面，小楠同学看到电线杆顶端a点的像的光线是从像点出发，经过水面反射后进入小楠同学的眼睛，如图所示∶
26. 墨翟和他的学生做了世界上第一个小孔成像的实验，解释了小孔成像的原因；在制作“小孔成像观察仪”的活动中，小明同学将圆筒插入易拉罐中制成如图的仪器（圆筒能在易拉罐中前后移动）。

（1）圆筒的______（A/B）端是用半透明塑料薄膜制成的光屏；
（2）开始实验时，眼睛从光屏一侧看过去，无论怎样调节易拉罐与蜡烛之间的距离，屏上都看不到烛焰的像，而只能看到一片光亮，最有可能的原因是 ；
A. 小孔扎成了三角形
B. 小孔扎成了正方形
C. 小孔太大
D. 小孔太小
（3）图乙中，保持易拉罐和圆筒位置不变，应将蜡烛向______（左/右）移动，可以使得屏上的像变大；
（4）小明到室外研究小孔成像，正午时，在地上铺一张白纸，将刻有边长为2cm等边三角形孔的纸板正对着太阳，当纸板逐渐远离白纸时，白纸上光斑的形状___________（由圆形变成三角形/由三角形变成圆形），同时光斑的亮度_______（增强/不变/减弱）；
（5）保持纸板与白纸的距离不变，用另一卡片覆盖在三角形孔上向左移动（如图丙），当看到光斑是圆形时，继续用卡片遮挡，减小通光孔的大小，白纸上光斑大小将________（变大/不变/变小），光斑亮度_________（增强/不变/减弱）；
（6）小明进一步查阅资料太阳光达到地球的时间约为8分钟，我们现在看到的太阳发出的光是太阳8分钟前发出的，计算出太阳和地球之间的距离为______________m。
【答案】（1）A （2）C
（3）右 （4） ①. 由三角形变成圆形 ②. 减弱
（5） ①. 不变 ②. 减弱
（6）
【解析】
【小问1详解】
为了成的像更清晰，便于观察，半透明的薄纸应该放在圆筒的前端即A端。
【小问2详解】
开始实验时，眼睛从光屏一侧看过去，无论怎样调节易拉罐与蜡烛之间的距离，屏上都看不到烛焰的像，而只能看到一片光亮，最有可能的是孔太大；故ABD不符合题意，C符合题意。
故选C。
【小问3详解】
当增大光屏与小孔之间的距离时，光屏上的像将变大，所以应将蜡烛向右移动。
【小问4详解】
[1]将刻有边长为2cm等边三角形孔的纸板正对着太阳，此时由于光的直线传播，此时在光屏上的光斑应为三角形；当纸板逐渐远离白纸时，由于小孔成像，此时在光屏上出现了太阳的像，所以白纸上光斑的形状由三角形变成圆形。
[2]当孔渐远离白纸，像会越来越大，光线分散后，光斑的亮度减弱。
【小问5详解】
[1]光屏上像的大小与物体到小孔的距离以及像到小孔的距离有关，与孔的大小和形状无关；所以白纸上光斑大小不变。
[2]小孔透过的光线越多，成的像越亮，否则越暗；继续移动覆盖的卡片，减小通光孔的大小，此时通过小孔的光线越来越少，光斑亮度减弱。
【小问6详解】
由可得，太阳和地球之间的距离为
27. 如图甲，小明和小红做“探究平面镜成像特点”的实验：
（1）在竖立的玻璃板前________(选填“点燃”或“不点燃”)蜡烛A，拿________(选填“点燃”或“不点燃”)的蜡烛B(与蜡烛A大小相同)竖立在玻璃板后面移动，直至蜡烛B与蜡烛A的像完全重合，这说明平面镜成像时，像与物________；
（2）如图乙，移去蜡烛B，在其原来位置上放置一块不透明的光屏，眼睛按照______(选填“①”、“②”或“③”)的方法观察光屏，光屏上不能出现蜡烛的像，说明物体通过平面镜所成的像是________(选填“虚”或“实”)像；
（3）如图丙所示，小明在实验中采用的是厚玻璃板，他观察到蜡烛A通过玻璃板成了两个清晰的像K1和K2，则像K1的像距为________(填“r1”或“r2”)。若在图丙中K1和K2两个像中间放置一块不透明薄挡板，则小明在蜡烛A这一侧通过玻璃板能看到______(选填“只有K1”、“只有K2”、“K1和K2”) ；
（4）小明想进一步探究像和物的左右是否对调，应将蜡烛改成图中的________(选填“a”、“b”或“c”)光源进行实验；
（5）小红没有找到蜡烛，就用棋子完成实验，但是她发现棋子的像偏暗，为了使棋子的像更亮，应该___________(选填“照亮棋子”或“照亮玻璃板”)。
【答案】（1） ①. 点燃 ②. 不点燃 ③. 大小相等
（2） ①. ② ②. 虚
（3） ①. r2 ②. K1和K2
（4）a （5）照亮棋子
【解析】
【小问1详解】
[1][2][3]在做“探究平面镜成像特点”的实验中，取两支外形完全相同的蜡烛A和B，实验中需要蜡烛A发光成像，可以增强亮度与对比度，所以在竖立的玻璃板前点燃蜡烛A。蜡烛B不点燃，目的是为了使用“等效替代法”精确定位虚像，安全、稳定地进行比较和测量。在玻璃板后移动蜡烛B，直到与蜡烛A所成的像完全重合，说明平面镜成像时，像与物大小相等。
【小问2详解】
[1][2]实像可以在光屏上呈现，虚像不能在光屏上呈现。移去蜡烛B，在其原来位置上放置一块不透明的光屏，眼睛从玻璃板的一侧且不透过玻璃板观察，即按照眼睛②的方法观察光屏，发现光屏上没有蜡烛的像，说明平面镜所成的像不能用光屏承接，是虚像。
【小问3详解】
[1]像距是指像到反射面的距离，图中的像K1是通过玻璃前板反射形成的，该像距是像到玻璃前板的距离，则像K1的像距为图中的r2。
[2]在两个像的中间放置一块不透明薄挡板，并不影响玻璃板的两个面成像，故可以看到两个像K1和K2。
【小问4详解】
若想进一步探究像和物的左右是否对调，应选择左右不对称的光源，故她应将蜡烛改成图丁中的a光源进行实验。
【小问5详解】
物体成像时，物体越亮，物体射出的光线越强，成像越清晰，所以实验时，应该在较暗环境中进行，并用光源把棋子照亮，棋子的像会更清晰。
28. 在“探究光反射的规律”时，进行了如图甲所示的实验。
（1）实验中用到了白板，白板的作用是______，光在白板上发生了______（镜面/漫）反射。
（2）同一平面内多次改变入射光方向进行实验，比较反射角和入射角的大小关系，可得出结论______，多次实验的目的是______。
（3）调整到白板上能看到入射光和反射光后，如图甲，若将入射光贴着白板，绕底边整体再向后倾斜；如图乙，将白板绕ON向后折后。甲、乙两种操作后，下列叙述正确的是______。
A. 白板上都还能看到反射光B. 反射光的方向都没有改变
C. 反射角和入射角的大小关系都没有改变D. 法线的位置都没有改变
（4）实验发现：法线在探究过程中起到非常重要作用，下列理解正确的是______。
A. 法线是真实存在的一条光线
B. 法线可以帮助我们判断并测出入射角和反射角
C. 法线有助于确定反射光线、入射光线在同一个平面
【答案】（1） ①. 显示光路 ②. 漫
（2） ①. 反射角的大小等于入射角的大小 ②. 为了得到普遍规律
（3）CD （4）B
【解析】
【小问1详解】
[1] 在“探究光反射的规律”时，实验中用到了白板，白板的作用是显示光路。
[2]由于白板的表面是粗糙的，所以光在白板上发生了漫反射。
【小问2详解】
[1][2]多次改变入射光方向进行实验，比较反射角和入射角的大小关系，可得出结论：反射角的大小等于入射角的大小；实验中，会进行多次实验，其实验的目的是为了得到普遍规律。
【小问3详解】
A．若将入射光贴着白板，绕底边整体再向后倾斜，此时反射光线所在的平面与镜面依然垂直，且反射光线、入射光线和法线同面，此时反射光线在纸板前方；将白板绕ON向后折后，此时入射光线、法线、反射光线在仍在原来的平面内，在NOF面上看不到反射光线。故A错误；
B．甲中入射光方向改变，反射光方向也会改变，故B错误；
C．无论入射光如何调整，反射角始终等于入射角，该关系不变，故C正确；
D．法线垂直于平面镜，平面镜位置、入射点位置都没改变，因此法线的位置不变，故D正确。
故选CD
【小问4详解】
法线是经过入射点垂直于反射面的直线，它是一条辅助线，通常用虚线表示，不是真实存在的，有助于帮助我们判断并测出入射角和反射角，法线始终垂直于镜面，利用法线不能确定反射光线、入射光线在同一个平面，故B正确，AC错误。
故选B。
29. 阅读下列材料，按要求完成后面提出的问题。
新能源智能汽车
近年来，我国新能源汽车产业持续飞速发展，产销量连续九年位居全球第一。目前，新能源智能汽车进入许多家庭，新能源智能汽车融合汽车制造、计算芯片、人工智能、大数据、云计算、信息通信等多个高新技术产业，具备产业深度融合、技术体系复杂、价值链长、市场规模大等特点，已成为国际公认的汽车产业发展战略方向。
如图甲所示是一款新能源智能汽车，车顶覆盖薄膜式太阳能电板；车窗采用“智能玻璃”，除了可实现调节温度和透明度（透过玻璃的光照度与入射光照度之比），还具有单向透光功能，可以从车内看到车外景象，而车外看不见车内景象；车身配有多个雷达，充分提高了行车的安全性。
（1）薄膜式太阳能电板应设计成___________（填“黑”或“白”）色；
（2）汽车雷达启动后发出___________（填“超”或“次”）声波信号经周边的物体的反射后，可判断车与障碍物的距离；
（3）汽车挡风玻璃是倾斜的，目的是使车内物体通过挡风玻璃所成的像位于___________（选填“上方”或“下方”或“正前方”），不妨碍司机视线；
（4）“智能玻璃”能根据车外光照度自动调节玻璃的透明度，实现车内的光照度为一个适宜的定值，经测算车外光照度和玻璃的透明度的关系图像如图乙所示，当玻璃的透明度为30%时，该车车内光照度为___________Lx；当车外光照度为120Lx时，“智能玻璃”的透明度会自动调节为___________。
【答案】（1）黑 （2）超
（3）上方 （4） ①. 60 ②. 50%
【解析】
【小问1详解】
因为黑色物体能吸收所有颜色的光，从而转化为更多的电能，故薄膜式太阳能电板应设计成黑色。
【小问2详解】
汽车雷达启动后发出超声波信号，这些信号经周边物体反射后，雷达接收并处理反射信号，从而判断车与障碍物的距离。
【小问3详解】
挡风玻璃相当于一个平面镜，根据平面镜成像的特点，像与物关于镜面对称，且像与物的连线与镜面垂直，因此，当挡风玻璃倾斜时，车内物体通过挡风玻璃所成的像就会位于上方，这样不妨碍司机视线，提高行车安全。
【小问4详解】
[1]由图乙可知，车外光照度和玻璃的透明度成反比，则车内光照度为一个定值
因此当玻璃的透明度为30%时，该车车内光照度为60Lx。
[2]当车外光照度为120Lx时，“智能玻璃”的透明度会自动调节为
30. 如图甲所示，某型号测速仪使用超声波对汽车进行测速，在某次测量中，测速仪向匀速行驶的汽车发出两次短促的信号，如图乙所示是测速仪前两次发出与接收信号的情况，s表示信号与测速仪之间的距离，已知信号在空气中速度为340m/s，则汽车遇到第一次信号时，距测速仪的距离是___________m，汽车遇到两次超声波信号时的地点相距___________m，汽车的行驶速度是___________m/s。
【答案】 ① 170 ②. 34 ③. 20
【解析】
【详解】[1]由图乙可知，测速仪向汽车发出信号到汽车遇到第一次信号的时间为0.5s，则汽车遇到第一次信号时，距测速仪的距离为
[2]由图乙可知，测速仪第二次向汽车发出信号到汽车遇到第二次信号的时间为
2.2s-1.8s=0.4s
则汽车遇到第二次信号时，距测速仪的距离为
汽车在两次信号的间隔过程中，行驶的距离为
[3]由图可知，汽车在受到两次信号之间的间隔时间是
则汽车的速度为
