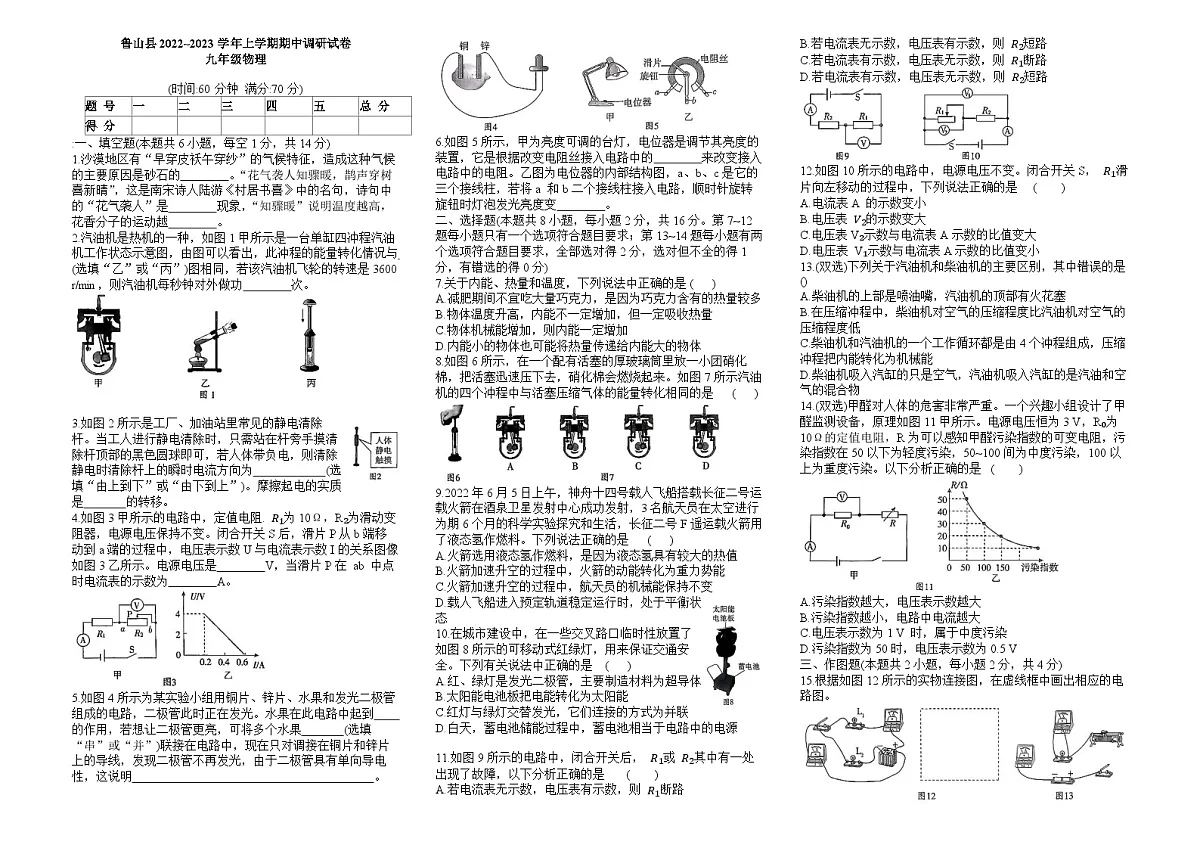

河南省鲁山县2022-2023学年九年级上学期期中考试物理试卷

这是一份河南省鲁山县2022-2023学年九年级上学期期中考试物理试卷，共3页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

(时间:60分钟 满分:70分)
:一、填空题(本题共6小题，每空1分，共14分)
1.沙漠地区有“早穿皮袄午穿纱”的气候特征，造成这种气候的主要原因是砂石的 。“花气袭人知骤暖，鹊声穿树喜新晴”，这是南宋诗人陆游《村居书喜》中的名句，诗句中的“花气袭人”是 现象，“知骤暖”说明温度越高，花香分子的运动越 。
2.汽油机是热机的一种，如图1甲所示是一台单缸四冲程汽油机工作状态示意图，由图可以看出，此冲程的能量转化情况与 (选填“乙”或“丙”)图相同，若该汽油机飞轮的转速是3600 r/min，则汽油机每秒钟对外做功 次。
3.如图2所示是工厂、加油站里常见的静电清除杆。当工人进行静电清除时，只需站在杆旁手摸清除杆顶部的黑色圆球即可，若人体带负电，则清除静电时清除杆上的瞬时电流方向为 (选填“由上到下”或“由下到上”)。摩擦起电的实质是 的转移。
4.如图3甲所示的电路中，定值电阻. R1为10Ω，R₂为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图3乙所示。电源电压是 V，当滑片P在 ab 中点时电流表的示数为 A。
5.如图4所示为某实验小组用铜片、锌片、水果和发光二极管组成的电路，二极管此时正在发光。水果在此电路中起到 的作用，若想让二极管更亮，可将多个水果 (选填“串”或“并”)联接在电路中，现在只对调接在铜片和锌片上的导线，发现二极管不再发光，由于二极管具有单向导电性，这说明 。
6.如图5所示，甲为亮度可调的台灯，电位器是调节其亮度的装置，它是根据改变电阻丝接入电路中的 来改变接入电路中的电阻。乙图为电位器的内部结构图，a、b、c是它的三个接线柱，若将a 和b二个接线柱接入电路，顺时针旋转旋钮时灯泡发光亮度变 。
二、选择题(本题共8小题，每小题2分，共16分。第7~12题每小题只有一个选项符合题目要求；第13~14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分)
7.关于内能、热量和温度，下列说法中正确的是( )
A.减肥期间不宜吃大量巧克力，是因为巧克力含有的热量较多
B.物体温度升高，内能不一定增加，但一定吸收热量
C.物体机械能增加，则内能一定增加
D.内能小的物体也可能将热量传递给内能大的物体
8.如图6所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，硝化棉会燃烧起来。如图7所示汽油机的四个冲程中与活塞压缩气体的能量转化相同的是( )
9.2022年6月5日上午，神舟十四号载人飞船搭载长征二号运载火箭在酒泉卫星发射中心成功发射，3名航天员在太空进行为期6个月的科学实验探究和生活，长征二号F遥运载火箭用了液态氢作燃料。下列说法正确的是( )
A.火箭选用液态氢作燃料，是因为液态氢具有较大的热值
B.火箭加速升空的过程中，火箭的动能转化为重力势能
C.火箭加速升空的过程中，航天员的机械能保持不变
D.载人飞船进入预定轨道稳定运行时，处于平衡状态
10.在城市建设中，在一些交叉路口临时性放置了如图8所示的可移动式红绿灯，用来保证交通安全。下列有关说法中正确的是( )
A.红、绿灯是发光二极管，主要制造材料为超导体
B.太阳能电池板把电能转化为太阳能
C.红灯与绿灯交替发光，它们连接的方式为并联
D.白天，蓄电池储能过程中，蓄电池相当于电路中的电源
11.如图9所示的电路中，闭合开关后， R1或 R2其中有一处出现了故障，以下分析正确的是( )
A.若电流表无示数，电压表有示数，则 R1断路
B.若电流表无示数，电压表有示数，则 R2短路
C.若电流表有示数，电压表无示数，则 R1断路
D.若电流表有示数，电压表无示数，则 R2短路
12.如图10所示的电路中，电源电压不变。闭合开关S， R1滑片向左移动的过程中，下列说法正确的是( )
A.电流表A 的示数变小
B.电压表 V2的示数变大
C.电压表V₂示数与电流表A示数的比值变大
D.电压表 V₁示数与电流表A示数的比值变小
13.(双选)下列关于汽油机和柴油机的主要区别，其中错误的是 ()
A.柴油机的上部是喷油嘴，汽油机的顶部有火花塞
B.在压缩冲程中，柴油机对空气的压缩程度比汽油机对空气的压缩程度低
C.柴油机和汽油机的一个工作循环都是由4个冲程组成，压缩冲程把内能转化为机械能
D.柴油机吸入汽缸的只是空气，汽油机吸入汽缸的是汽油和空气的混合物
14.(双选)甲醛对人体的危害非常严重。一个兴趣小组设计了甲醛监测设备，原理如图11甲所示。电源电压恒为3 V，R₀为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50~100间为中度污染，100以上为重度污染。以下分析正确的是( )
A.污染指数越大，电压表示数越大
B.污染指数越小，电路中电流越大
C.电压表示数为1 V 时，属于中度污染
D.污染指数为50时，电压表示数为0.5 V
三、作图题(本题共2小题，每小题2分，共4分)
15.根据如图12所示的实物连接图，在虚线框中画出相应的电路图。
16.以笔画线代替导线，完成如图13所示的实物图连接，要求使滑片向右滑动时灯泡变亮。
四、实验探究题(本题共3小题，第17题5分，第18题6分，第19题7分，共18分)
17.如图14所示，A、B、C三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的质量都相同。
(1)比较不同物质的比热容，应选择 两个装置，实验中，通过 来反映吸收热量的多少。
(2)为了比较不同燃料的燃烧放热本领强弱，应选择 两个装置进行实验。实验中，通过 间接反映不同燃料燃烧放出热量的多少。
(3)我们可以利用图14中的一个实验装置测出燃料的热值，但利用此方法计算出来的值将比真实值 (选填“偏小”或“偏大”)。
18.有些汽车前挡风玻璃上的刮水器能够随着雨量的大小，刮水的速度会相应地发生变化，雨停后，刮水器自动停止工作，小华查阅了相关资料后，自制了如图15甲所示的雨水检测金属网(以下简称检测网)，并设计了如图15乙所示的模拟电路进行探究。
(1)小华按照设计的电路图连接电路，检测网未放入水中，电流表无示数，再将检测网放入雨水中，电流表有示数，表明雨水是 (选填“导体”或“绝缘体”)。小华通过观察电路中 的变化来判断电动机转速的变化，从而反映出刮水器刮水速度的变化；
(2)将检测网竖立并缓慢浸入雨水中进行实验，分析数据可知，金属网浸入雨水中的深度越深，电流表的示数越大。这说明a，b间接入电路的电阻在 (选填“变大”或“变小”)，我们知道，影响导体电阻的大小的因素有：导体的 、长度和横截面积，由此可知：a，b间接入电路的电阻变化是由导体的 变化引起的；
(3)小华设计的电路在无雨水时，电动机不能转动，可是这样无法实现无雨时的车窗清洗，若要解决此问题，可在图乙电路中加装一个开关，此开关应与检测网 (选填“串联”或“并联”)。
19.在“探究电流与电阻的关系”实验中，部分器材选用如下：电压为6 V 的电源，标有“100 Ω 1 A”的滑动变阻器，阻值不同的定值电阻若干，电路图如图16甲所示。
(1)按照图16甲将图乙补画完整。
(2)按图16甲连接电路后，闭合开关前，应该将滑动变阻器的滑片P移到 (选填“A”或“B”)端，闭合开关后，发现电流表有示数，电压表无示数。若电路故障只出现在 R 和 R₁上，则电路故障是 。
(3)排除故障后，将R=5Ω的定值电阻接入电路，调节滑动变阻器的滑片，直到电流表示数为0.4A时，读出电压表示数。
将R=5Ω的电阻换成10Ω的电阻，接下来的操作是：闭合开关，此时电流表的示数如图16丙所示为 A，将滑动变阻器的滑片P向 (选填“A”或“B”)端移动，直到电压表示数与上一步电压表示数相同。
(4)分别将其他电阻依次替换R，重复(3)实验，根据所测数据绘制出如图16丁所示的I-R图像，该图像难以判定I与R 的关系，小明根据数据作出了 I-1R的图像，发现是一条过原点的直线，由此得出结论：电压一定时，电流与电阻成 。
五、综合应用题(本题共2小题，每小题9分，共18分)
20.如图17所示是某乡镇道路两旁安装的“风光互补路灯”。其顶部装有发电机，中间有太阳能电池板。当无风有光时，可以通过太阳能电池板发电，有风无光时通过风力发电机发电，二者也可同时发电，日夜为蓄电池充电。1台“风光互补路灯”1年大约可发电 3.6×109J,已知 c水=4.2× 103J/kg⋅∘C,煤炭的热值为 3×107J/kg。问：
(1)若此路灯每年的发电量用燃烧煤炭来提供，则每台这样的路灯每年至少可节约多少千克煤炭?
(2)若每台路灯每年产生的电能用来对水加热，且只有14%的能量被水吸收，在标准大气压下，可将多少千克的水由 20∘C加热到沸腾?
21.如图18所示的电路中，电阻. R1的阻值为20Ω，电源电压不变。当S₁、 S2断开， S3闭合时，电流表示数为0.45 A。
(1)求电源电压；
(2)当 S1断开， S2、S3闭合时，电流表示数为0.75 A，求 R2的阻值；
(3)当 S2、S3断开， S1闭合时，求电流表示数。
题 号
一
二
三
四
五
总 分
得 分
