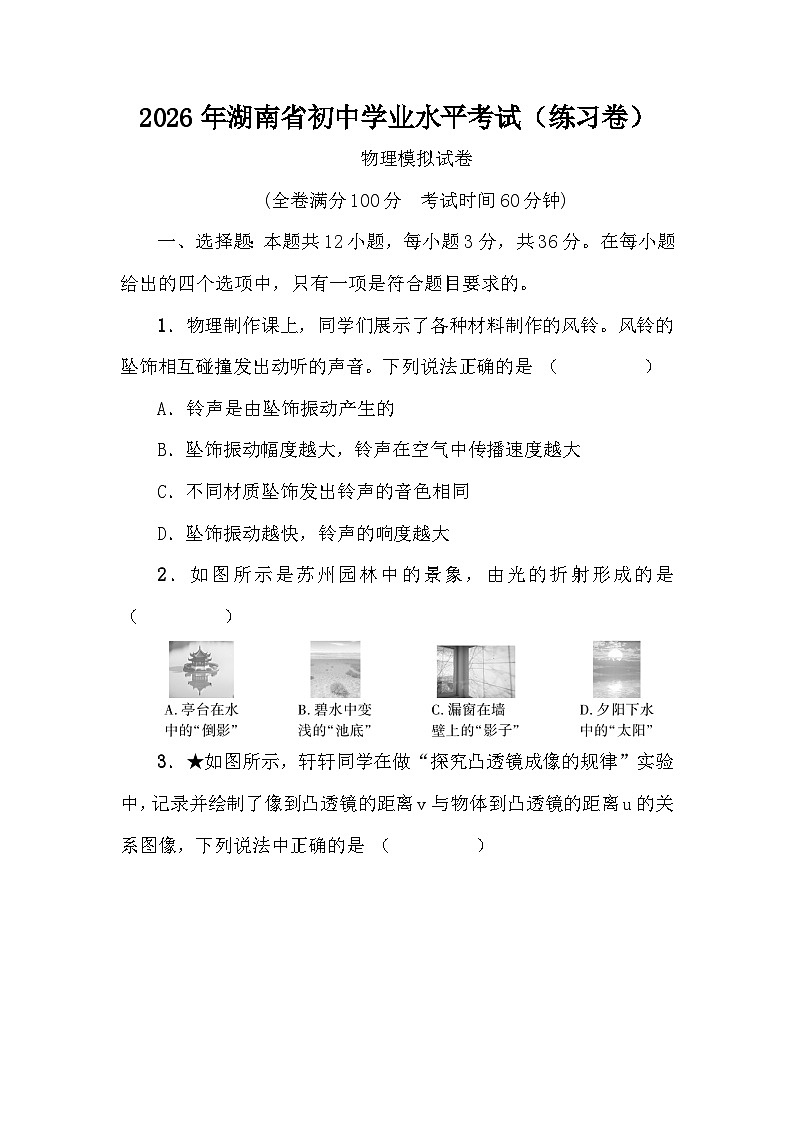

2026年湖南省初中学业水平考试物理模拟试卷（含答案）

这是一份2026年湖南省初中学业水平考试物理模拟试卷（含答案），共26页。试卷主要包含了选择题，填空题，作图与实验探究题，综合题等内容，欢迎下载使用。
(全卷满分100分 考试时间60分钟)
一、选择题：本题共12小题，每小题3分，共 36分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．物理制作课上，同学们展示了各种材料制作的风铃。风铃的坠饰相互碰撞发出动听的声音。下列说法正确的是 （ ）
A．铃声是由坠饰振动产生的
B．坠饰振动幅度越大，铃声在空气中传播速度越大
C．不同材质坠饰发出铃声的音色相同
D．坠饰振动越快，铃声的响度越大
2．如图所示是苏州园林中的景象，由光的折射形成的是（ ）

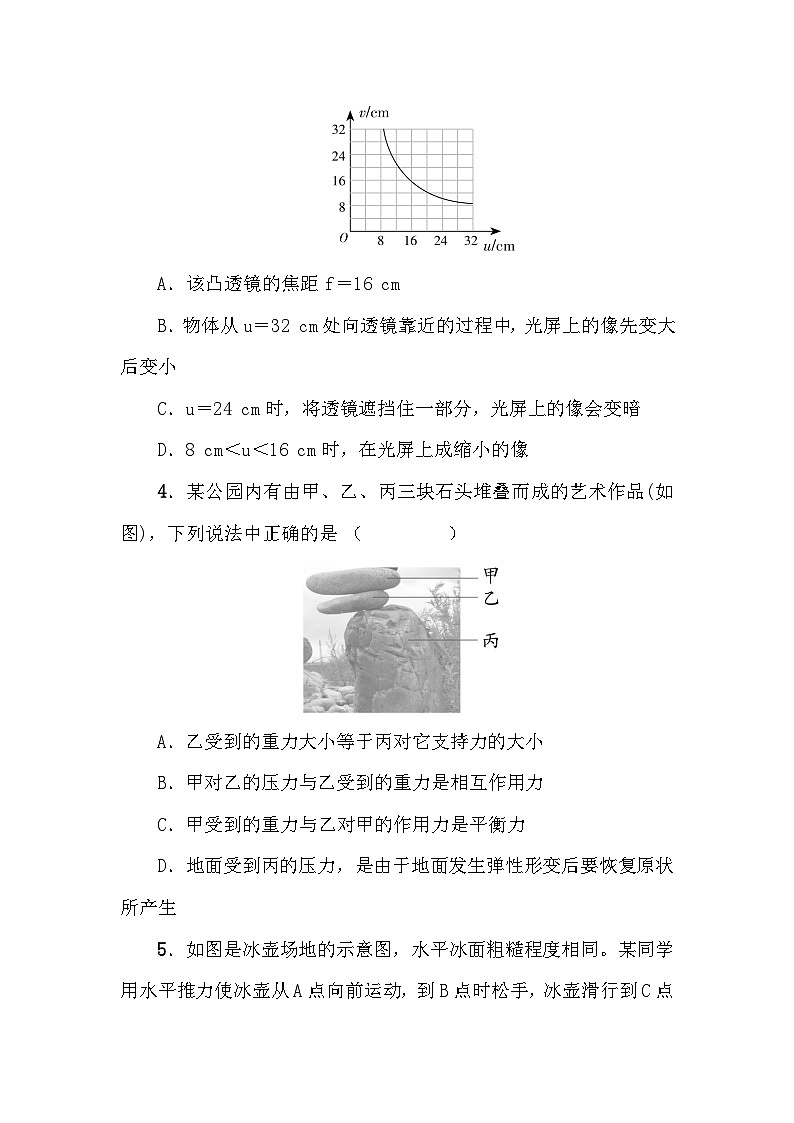

3．★如图所示，轩轩同学在做“探究凸透镜成像的规律”实验中，记录并绘制了像到凸透镜的距离v与物体到凸透镜的距离u的关系图像，下列说法中正确的是 （ ）
A．该凸透镜的焦距 f＝16 cm
B．物体从u＝32 cm处向透镜靠近的过程中，光屏上的像先变大后变小
C．u＝24 cm时，将透镜遮挡住一部分，光屏上的像会变暗
D．8 cm＜u＜16 cm时，在光屏上成缩小的像
4．某公园内有由甲、乙、丙三块石头堆叠而成的艺术作品(如图)，下列说法中正确的是 （ ）
A．乙受到的重力大小等于丙对它支持力的大小
B．甲对乙的压力与乙受到的重力是相互作用力
C．甲受到的重力与乙对甲的作用力是平衡力
D．地面受到丙的压力，是由于地面发生弹性形变后要恢复原状所产生

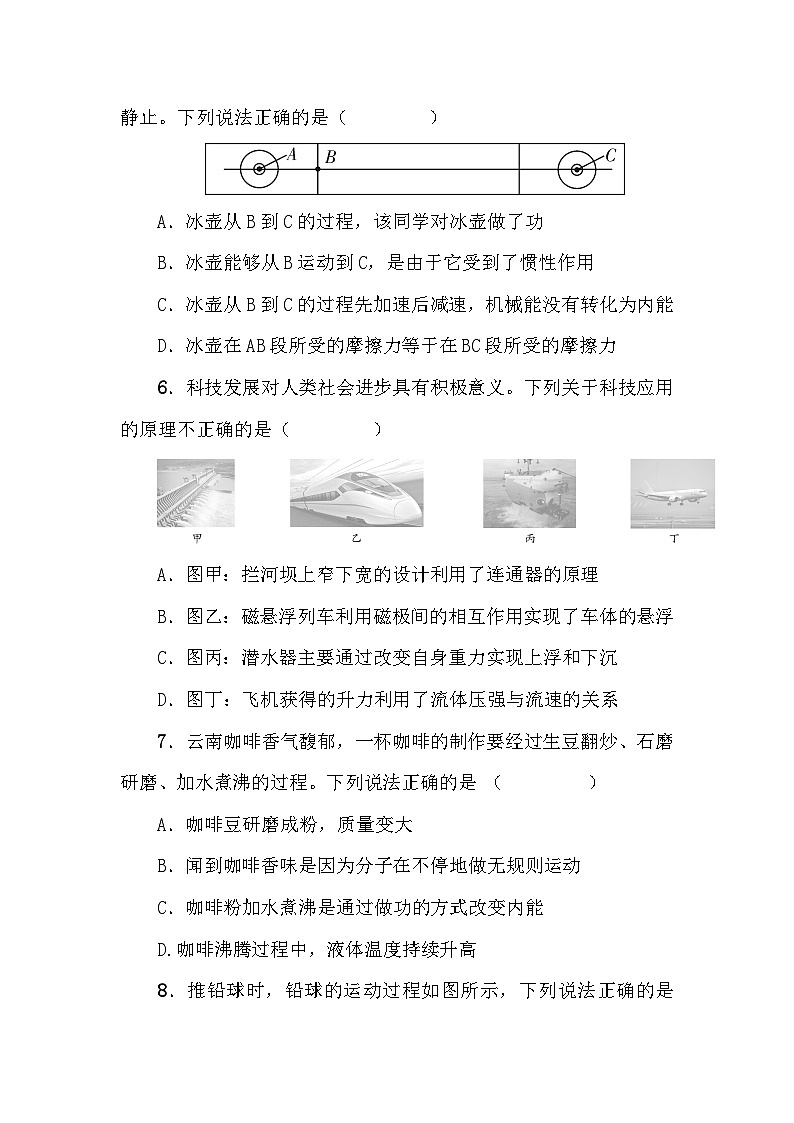

5．如图是冰壶场地的示意图，水平冰面粗糙程度相同。某同学用水平推力使冰壶从A点向前运动，到B点时松手，冰壶滑行到C点静止。下列说法正确的是（ ）
A．冰壶从B到C的过程，该同学对冰壶做了功
B．冰壶能够从B运动到C，是由于它受到了惯性作用
C．冰壶从B到C的过程先加速后减速，机械能没有转化为内能
D．冰壶在AB段所受的摩擦力等于在BC段所受的摩擦力
6．科技发展对人类社会进步具有积极意义。下列关于科技应用的原理不正确的是（ ）
A．图甲：拦河坝上窄下宽的设计利用了连通器的原理
B．图乙：磁悬浮列车利用磁极间的相互作用实现了车体的悬浮
C．图丙：潜水器主要通过改变自身重力实现上浮和下沉
D．图丁：飞机获得的升力利用了流体压强与流速的关系
7．云南咖啡香气馥郁，一杯咖啡的制作要经过生豆翻炒、石磨研磨、加水煮沸的过程。下列说法正确的是 （ ）
A．咖啡豆研磨成粉，质量变大
B．闻到咖啡香味是因为分子在不停地做无规则运动
C．咖啡粉加水煮沸是通过做功的方式改变内能
D.咖啡沸腾过程中，液体温度持续升高
8．推铅球时，铅球的运动过程如图所示，下列说法正确的是（ ）
A．推出去的铅球能在空中继续运动，是因为它受到了惯性的作用
B．若铅球运动到最高点所受力全部消失，它将保持静止
C．铅球在运动过程中受到平衡力作用
D．铅球落地后静止时，铅球的动能为零
9．★《天工开物》中记载了我国古代的井上施工装置，其简化模型如图，O为支点，OM ∶ON＝1 ∶2，M端用绳子悬挂重 200 N 的物体，在N端用竖直向下的拉力在 1 s 内使物体缓慢上升了0.5 m，忽略杠杆和绳的自重，下列说法正确的是（ ）
A．该杠杆是费力杠杆
B．杠杆在水平位置平衡时N端受到的拉力大小为400 N
C．M端绳子拉力对物体做功为100 J
D．M端绳子拉力对物体做功的功率为50 W
10．发电机组是水电站的核心部分，以下四个装置中符合发电机工作原理的是（ ）
11．如图是液体燃料火箭喷气发动机示意图。输送装置将燃料和氧化剂输送到燃烧室燃烧，产生气体喷出推动火箭前进。下列说法正确的是（ ）
A．燃料燃烧时内能转化为化学能
B．燃料箱燃料减少，燃料热值不变
C．燃烧放出热量越多，燃料热值越大
D．火箭前进时，燃料的化学能全部转化为火箭的机械能
12．某款家用蒸汽洗地机设计为：开关S1控制电机M1和M2同时工作，实现洗地和污水回收；开关S2单独控制电阻R加热水产生蒸汽；一旦机器发生倾倒，开关S3断开整个电路。下列电路图符合设计要求的是（ ）
二、填空题：本题共4小题，每空2分，共18分。
13. 如图描绘了古诗《所见》中的田园意境。“牧童骑黄牛，歌声振林樾”中，若以黄牛为参照物，牧童是 的。“意欲捕鸣蝉，忽然闭口立”中，牧童能识别出蝉的声音，主要是依据了声音的 (选填“响度”或“音色”)。
14．如图甲，摄影师拍摄到水底有亮、暗相间的条纹，条纹随着水面波动发生变化。水波如图乙，若一束光竖直入射到图示位置，则相比入射光，进入水中的光传播方向 (选填“不变”“向左偏折”或“向右偏折”)；此时A点受到水的压强 B点受到水的压强。
15. 2025年5月10日，代号“鲲龙”的水陆两栖飞机AG600，批产首架机总装下线。这是我国自主研制的全球最大的水陆两栖特种用途飞机。如图甲，匀速飞行的“鲲龙”在投水灭火时，其动能会 (选填“变大”“变小”或“不变”)。“鲲龙”执行海上救援任务时，可一次性救援50名遇险人员。在海上救援时，“鲲龙”静止在水面，如图乙，若此时遇险人员被救上“鲲龙”，它受到的浮力 (选填“变大”“变小”或“不变”)。
16．★如图，装有适量水的柱形容器静止在水平桌面上，不计质量的弹簧悬挂一不吸水圆柱体，圆柱体浸入水中3 cm且处于静止状态，此时弹簧伸长量为8 cm。现向柱形容器注水，注水过程中圆柱体缓慢上升，当弹簧恰好恢复原长时，停止注水，圆柱体静止。注水量为2.76 kg且水没有溢出。已知：圆柱体高 20 cm、底面积100 cm2，柱形容器底面积200 cm2。
(1)注水过程中，圆柱体对弹簧的拉力逐渐 。
(2)注水完成后，容器中的水面与注水前相比升高了 cm，圆柱体的密度为 g/cm3。(ρ水＝1.0×103 kg/m3，整个过程圆柱体始终未与容器壁接触)
三、作图与实验探究题：本题共4小题，作图每问2分，填空每空2分，共28分。
17．在“探究凸透镜成像的规律”实验中，
调节光源、凸透镜和光屏三者的中心在同一高度，其目的是使物体的像能够成在光屏的中心。
(1)图甲是小红所在小组实验时的情景，此时光屏上呈现清晰的像。请在图乙的方格纸中大致画出图甲中小红看到的像。
(2)保持图甲中凸透镜位置不动，将光源移动到10.0 cm处，为了在光屏上呈现清晰的像，应将光屏向 (选填“靠近”或“远离”)透镜方向移动。
(3)保持图甲中凸透镜位置不动，将光源移动到光具座45.0 cm处，无论怎样移动光屏始终得不到像，请说明原因和看到此时像的观察方法。
答： 。
18．小梅利用下图装置做“探究滑动摩擦力大小与哪些因素有关”的实验，所用的长方体木块如图甲所示，其中一个面粗糙程度较大，其他各面粗糙程度相同。
(1)请画出图乙中木块的受力示意图。
(2)实验前，小梅先将弹簧测力计在水平方向调零，使指针对准零刻度线；调好后，她用弹簧测力计水平拉动木块，使它沿水平木板做 运动，此时弹簧测力计的示数等于木块与木板之间滑动摩擦力的大小。
(3)小梅对比乙、丙两次实验得出：当接触面受到的压力大小和接触面积大小一定时，接触面越 ，滑动摩擦力越大。
(4)小梅对比乙、丁两次实验，初步得出“滑动摩擦力大小与接触面积有关”的结论。你认为她得出这个结论的探究过程是否合理？请作出判断并说明理由： 。
19．小丽看到妈妈熬制奶茶时，反复地将沸腾的奶茶从锅中舀出再从高处倒回。妈妈解释：“这样做可以降低奶茶的温度，防止奶茶溢出，多熬一会儿，味道更香浓。”小丽好奇这样做能否降低温度，于是在实验室用水代替奶茶进行探究。用酒精灯将水加热至沸腾，再将适量的水舀出后从高处倒回，用温度传感器采集数据，得到水的温度随时间变化图像，实验装置与图像如图所示。分析图像可知：
(1)水沸腾过程中吸热，温度保持不变，此时水的沸点为 ℃，说明当地的大气压 标准大气压。
(2)将舀出的水倒回烧杯至水再次沸腾的过程中，烧杯中水的温度变化特点是 。她据此推断，奶茶也有类似情形。
20．同学们测量额定电压为2.5 V小灯泡的电功率。
(1)根据测量目的将如图的电路图用笔画线代替导线补充完整。
(2)闭合开关，移动滑片使小灯泡正常发光，继续调节滑动变阻器，使电压表示数低于、略高于小灯泡的额定电压。实验数据和现象记录如表，表中a处的数据为 。
(3)分析数据可知小灯泡额定功率为 W。
(4)某同学通过计算不同电压下小灯泡电功率的平均值来减小误差，你认为是否正确？请作出判断并说明理由： 。
四、综合题：本题共2小题，第21题8分，第 22题 10分，共18分。
21．如图甲为某恒温箱的原理图，它包括控制电路和工作电路两部分。其中控制电路电源电压U控＝12 V，继电器线圈的电阻R0＝50 Ω，R为可变电阻，R1为热敏电阻，置于恒温箱内，热敏电阻阻值随温度变化的关系如图乙所示。当控制电路的电流达到0.02 A时，继电器的衔铁被吸合切断工作电路；当控制电路的电流减小到0.015 A时，衔铁会被释放接通工作电路。已知加热器的规格是“220 V 550 W”，恒温箱内部空气的质量为1 kg，空气比热容取1×103 J/(kg·℃)。
(1)调好R的阻值，闭合开关S，电磁铁上端磁极为 极，R1的温度升高，电磁铁的磁性强弱如何变化？ ；
(2)使恒温箱内的空气温度从10 ℃升高到32 ℃，用时50 s，求这段时间内加热器的加热效率；
(3)若要使恒温箱内可获得上限为 40 ℃的“恒温”，求恒温箱内的下限温度。
22．如图甲是“浮筒打捞法”打捞沉船的过程，将空心金属筒灌满水沉到水底，用钢缆把浮筒与沉船拴住，启动打捞船上的压气机，把空气压进筒中排出水，浮筒就会带着沉船一起浮到水面上。科技文化节上，小明制作了空心浮筒模型A和实心沉船模型B，A、B间用轻质细绳相连，重现了打捞沉船的过程。一开始，将模型A和模型B放入一个装有适量水且足够高的圆柱形容器中，模型A利用容器中的水自动进行充水，充满水后，A、B静止时的位置如图乙，此时B对容器底的压力为6 N。打捞过程中，模型A慢慢向容器中排水直至排完，浮出水面，静止时的位置如图丙。已知容器底面积为5×10－2 m2，模型A未充水时重4 N，体积为1×10－3 m3，模型B重6 N，体积为2×10－4 m3。(g取10 N/kg，ρ水＝1.0×103 kg/m3)
(1)模型A排水上浮的过程中(未出水面)，它所受到的浮力 (选填“变大”“变小”或“不变”)；
(2)图乙中AB整体沉底时，求模型A充满水时的总重力；
(3)图丙与图乙相比，求水对容器底的压强变化量。

2026年湖南省初中学业水平考试 答案版
物理模拟试卷
(全卷满分100分 考试时间60分钟)
(带★号题解析见校本作业后)
一、选择题：本题共12小题，每小题3分，共 36分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．物理制作课上，同学们展示了各种材料制作的风铃。风铃的坠饰相互碰撞发出动听的声音。下列说法正确的是 （A）
A．铃声是由坠饰振动产生的
B．坠饰振动幅度越大，铃声在空气中传播速度越大
C．不同材质坠饰发出铃声的音色相同
D．坠饰振动越快，铃声的响度越大
2．如图所示是苏州园林中的景象，由光的折射形成的是（B）
3．★如图所示，轩轩同学在做“探究凸透镜成像的规律”实验中，记录并绘制了像到凸透镜的距离v与物体到凸透镜的距离u的关系图像，下列说法中正确的是 （C）
A．该凸透镜的焦距 f＝16 cm
B．物体从u＝32 cm处向透镜靠近的过程中，光屏上的像先变大后变小
C．u＝24 cm时，将透镜遮挡住一部分，光屏上的像会变暗
D．8 cm＜u＜16 cm时，在光屏上成缩小的像
4．某公园内有由甲、乙、丙三块石头堆叠而成的艺术作品(如图)，下列说法中正确的是 （C）
A．乙受到的重力大小等于丙对它支持力的大小
B．甲对乙的压力与乙受到的重力是相互作用力
C．甲受到的重力与乙对甲的作用力是平衡力
D．地面受到丙的压力，是由于地面发生弹性形变后要恢复原状所产生
5．如图是冰壶场地的示意图，水平冰面粗糙程度相同。某同学用水平推力使冰壶从A点向前运动，到B点时松手，冰壶滑行到C点静止。下列说法正确的是（D）
A．冰壶从B到C的过程，该同学对冰壶做了功
B．冰壶能够从B运动到C，是由于它受到了惯性作用
C．冰壶从B到C的过程先加速后减速，机械能没有转化为内能
D．冰壶在AB段所受的摩擦力等于在BC段所受的摩擦力
6．科技发展对人类社会进步具有积极意义。下列关于科技应用的原理不正确的是（A）
A．图甲：拦河坝上窄下宽的设计利用了连通器的原理
B．图乙：磁悬浮列车利用磁极间的相互作用实现了车体的悬浮
C．图丙：潜水器主要通过改变自身重力实现上浮和下沉
D．图丁：飞机获得的升力利用了流体压强与流速的关系
7．云南咖啡香气馥郁，一杯咖啡的制作要经过生豆翻炒、石磨研磨、加水煮沸的过程。下列说法正确的是 （B）
A．咖啡豆研磨成粉，质量变大
B．闻到咖啡香味是因为分子在不停地做无规则运动
C．咖啡粉加水煮沸是通过做功的方式改变内能
D.咖啡沸腾过程中，液体温度持续升高
8．推铅球时，铅球的运动过程如图所示，下列说法正确的是（D）
A．推出去的铅球能在空中继续运动，是因为它受到了惯性的作用
B．若铅球运动到最高点所受力全部消失，它将保持静止
C．铅球在运动过程中受到平衡力作用
D．铅球落地后静止时，铅球的动能为零
9．★《天工开物》中记载了我国古代的井上施工装置，其简化模型如图，O为支点，OM ∶ON＝1 ∶2，M端用绳子悬挂重 200 N 的物体，在N端用竖直向下的拉力在 1 s 内使物体缓慢上升了0.5 m，忽略杠杆和绳的自重，下列说法正确的是（C）
A．该杠杆是费力杠杆
B．杠杆在水平位置平衡时N端受到的拉力大小为400 N
C．M端绳子拉力对物体做功为100 J
D．M端绳子拉力对物体做功的功率为50 W
10．发电机组是水电站的核心部分，以下四个装置中符合发电机工作原理的是（D）
11．如图是液体燃料火箭喷气发动机示意图。输送装置将燃料和氧化剂输送到燃烧室燃烧，产生气体喷出推动火箭前进。下列说法正确的是（B）
A．燃料燃烧时内能转化为化学能
B．燃料箱燃料减少，燃料热值不变
C．燃烧放出热量越多，燃料热值越大
D．火箭前进时，燃料的化学能全部转化为火箭的机械能
12．某款家用蒸汽洗地机设计为：开关S1控制电机M1和M2同时工作，实现洗地和污水回收；开关S2单独控制电阻R加热水产生蒸汽；一旦机器发生倾倒，开关S3断开整个电路。下列电路图符合设计要求的是（D）
二、填空题：本题共4小题，每空2分，共18分。
13. 如图描绘了古诗《所见》中的田园意境。“牧童骑黄牛，歌声振林樾”中，若以黄牛为参照物，牧童是静止的。“意欲捕鸣蝉，忽然闭口立”中，牧童能识别出蝉的声音，主要是依据了声音的音色(选填“响度”或“音色”)。
14．如图甲，摄影师拍摄到水底有亮、暗相间的条纹，条纹随着水面波动发生变化。水波如图乙，若一束光竖直入射到图示位置，则相比入射光，进入水中的光传播方向向右偏折(选填“不变”“向左偏折”或“向右偏折”)；此时A点受到水的压强>B点受到水的压强。
15. 2025年5月10日，代号“鲲龙”的水陆两栖飞机AG600，批产首架机总装下线。这是我国自主研制的全球最大的水陆两栖特种用途飞机。如图甲，匀速飞行的“鲲龙”在投水灭火时，其动能会变小(选填“变大”“变小”或“不变”)。“鲲龙”执行海上救援任务时，可一次性救援50名遇险人员。在海上救援时，“鲲龙”静止在水面，如图乙，若此时遇险人员被救上“鲲龙”，它受到的浮力变大(选填“变大”“变小”或“不变”)。
16．★如图，装有适量水的柱形容器静止在水平桌面上，不计质量的弹簧悬挂一不吸水圆柱体，圆柱体浸入水中3 cm且处于静止状态，此时弹簧伸长量为8 cm。现向柱形容器注水，注水过程中圆柱体缓慢上升，当弹簧恰好恢复原长时，停止注水，圆柱体静止。注水量为2.76 kg且水没有溢出。已知：圆柱体高 20 cm、底面积100 cm2，柱形容器底面积200 cm2。
(1)注水过程中，圆柱体对弹簧的拉力逐渐减小。
(2)注水完成后，容器中的水面与注水前相比升高了19.6cm，圆柱体的密度为0.73g/cm3。(ρ水＝1.0×103 kg/m3，整个过程圆柱体始终未与容器壁接触)
三、作图与实验探究题：本题共4小题，作图每问2分，填空每空2分，共28分。
17．在“探究凸透镜成像的规律”实验中，
调节光源、凸透镜和光屏三者的中心在同一高度，其目的是使物体的像能够成在光屏的中心。
(1)图甲是小红所在小组实验时的情景，此时光屏上呈现清晰的像。请在图乙的方格纸中大致画出图甲中小红看到的像。(如图所示)
(2)保持图甲中凸透镜位置不动，将光源移动到10.0 cm处，为了在光屏上呈现清晰的像，应将光屏向靠近(选填“靠近”或“远离”)透镜方向移动。
(3)保持图甲中凸透镜位置不动，将光源移动到光具座45.0 cm处，无论怎样移动光屏始终得不到像，请说明原因和看到此时像的观察方法。
答：原因是物距小于焦距，方法是在光屏的一侧透过凸透镜进行观察。
18．小梅利用下图装置做“探究滑动摩擦力大小与哪些因素有关”的实验，所用的长方体木块如图甲所示，其中一个面粗糙程度较大，其他各面粗糙程度相同。
(1)请画出图乙中木块的受力示意图。(如图所示)
(2)实验前，小梅先将弹簧测力计在水平方向调零，使指针对准零刻度线；调好后，她用弹簧测力计水平拉动木块，使它沿水平木板做匀速直线运动，此时弹簧测力计的示数等于木块与木板之间滑动摩擦力的大小。
(3)小梅对比乙、丙两次实验得出：当接触面受到的压力大小和接触面积大小一定时，接触面越粗糙，滑动摩擦力越大。
(4)小梅对比乙、丁两次实验，初步得出“滑动摩擦力大小与接触面积有关”的结论。你认为她得出这个结论的探究过程是否合理？请作出判断并说明理由：不合理，没有控制接触面粗糙程度相同。
19．小丽看到妈妈熬制奶茶时，反复地将沸腾的奶茶从锅中舀出再从高处倒回。妈妈解释：“这样做可以降低奶茶的温度，防止奶茶溢出，多熬一会儿，味道更香浓。”小丽好奇这样做能否降低温度，于是在实验室用水代替奶茶进行探究。用酒精灯将水加热至沸腾，再将适量的水舀出后从高处倒回，用温度传感器采集数据，得到水的温度随时间变化图像，实验装置与图像如图所示。分析图像可知：
(1)水沸腾过程中吸热，温度保持不变，此时水的沸点为98℃，说明当地的大气压小于标准大气压。
(2)将舀出的水倒回烧杯至水再次沸腾的过程中，烧杯中水的温度变化特点是温度保持不变。她据此推断，奶茶也有类似情形。
20．同学们测量额定电压为2.5 V小灯泡的电功率。
(1)根据测量目的将如图的电路图用笔画线代替导线补充完整。(如图所示)
(2)闭合开关，移动滑片使小灯泡正常发光，继续调节滑动变阻器，使电压表示数低于、略高于小灯泡的额定电压。实验数据和现象记录如表，表中a处的数据为2.5。
(3)分析数据可知小灯泡额定功率为0.75W。
(4)某同学通过计算不同电压下小灯泡电功率的平均值来减小误差，你认为是否正确？请作出判断并说明理由：不正确，小灯泡电功率会随电压的变化而变化。
四、综合题：本题共2小题，第21题8分，第 22题 10分，共18分。
21．如图甲为某恒温箱的原理图，它包括控制电路和工作电路两部分。其中控制电路电源电压U控＝12 V，继电器线圈的电阻R0＝50 Ω，R为可变电阻，R1为热敏电阻，置于恒温箱内，热敏电阻阻值随温度变化的关系如图乙所示。当控制电路的电流达到0.02 A时，继电器的衔铁被吸合切断工作电路；当控制电路的电流减小到0.015 A时，衔铁会被释放接通工作电路。已知加热器的规格是“220 V 550 W”，恒温箱内部空气的质量为1 kg，空气比热容取1×103 J/(kg·℃)。
(1)调好R的阻值，闭合开关S，电磁铁上端磁极为N极，R1的温度升高，电磁铁的磁性强弱如何变化？增强；
(2)使恒温箱内的空气温度从10 ℃升高到32 ℃，用时50 s，求这段时间内加热器的加热效率；
(3)若要使恒温箱内可获得上限为 40 ℃的“恒温”，求恒温箱内的下限温度。
解：(2)恒温箱的空气吸收的热量：
Q＝cmΔt＝1×103 J/(kg·℃)×1 kg×(32 ℃－10 ℃)
＝2.2×104 J，
加热器50 s放出的热量：Q＝Pt＝550 W×50 s＝2.75×104 J，
则加热器的效率：η＝eq \f(Q吸,Q放)＝eq \f(2.2×104 J,2.75×104 J)＝80%；
(3)当恒温箱内温度为上限40 ℃时，由图乙可知热敏电阻R1＝
200 Ω，此时控制电路电流I1＝0.02 A，根据欧姆定律I＝eq \f(U,R)，可得控制电路总电阻：R总＝eq \f(U控,I1)＝eq \f(12 V,0.02 A)＝600 Ω，则可变电阻阻值：
R＝R总－R0－R1＝600 Ω－50 Ω－200 Ω＝350 Ω，当电流减小到I2＝0.015 A时，控制电路总电阻：R′总＝eq \f(U控,I2)＝eq \f(12 V,0.015 A)＝800 Ω，
此时热敏电阻：R′1＝R′总－R0－R＝800 Ω－50 Ω－350 Ω＝
400 Ω，则恒温箱内的下限温度为20 ℃。
22．如图甲是“浮筒打捞法”打捞沉船的过程，将空心金属筒灌满水沉到水底，用钢缆把浮筒与沉船拴住，启动打捞船上的压气机，把空气压进筒中排出水，浮筒就会带着沉船一起浮到水面上。科技文化节上，小明制作了空心浮筒模型A和实心沉船模型B，A、B间用轻质细绳相连，重现了打捞沉船的过程。一开始，将模型A和模型B放入一个装有适量水且足够高的圆柱形容器中，模型A利用容器中的水自动进行充水，充满水后，A、B静止时的位置如图乙，此时B对容器底的压力为6 N。打捞过程中，模型A慢慢向容器中排水直至排完，浮出水面，静止时的位置如图丙。已知容器底面积为5×10－2 m2，模型A未充水时重4 N，体积为1×10－3 m3，模型B重6 N，体积为2×10－4 m3。(g取10 N/kg，ρ水＝1.0×103 kg/m3)
(1)模型A排水上浮的过程中(未出水面)，它所受到的浮力不变(选填“变大”“变小”或“不变”)；
(2)图乙中AB整体沉底时，求模型A充满水时的总重力；
(3)图丙与图乙相比，求水对容器底的压强变化量。
解：(2)根据相互作用力条件，图乙中AB整体沉底时，受到容器底支持力为F支＝F压＝6 N，AB整体受到浮力：F浮AB＝ρ水gV排AB＝1.0×
103 kg/m3×10 N/kg×eq \b\lc\(\rc\)(\a\vs4\al\c1(1×10－3 m3＋2×10－4 m3))＝12 N，
根据力的平衡条件，AB整体总重力：
GAB＝F浮AB＋F支＝12 N＋6 N＝18 N，
则模型A充满水时的总重：GA＋水＝GAB－GB＝18 N－6 N＝12 N；
(3)A模型中充满水，A中水的重力：
G水＝GA＋水－GA＝12 N－4 N＝8 N，
图丙中AB整体漂浮，则AB整体受到的浮力：
F浮AB′＝GA＋GB＝4 N＋6 N＝10 N，
则浮力的变化量：ΔF浮＝F浮AB－F浮AB′＝12 N－10 N＝2 N，
则水对容器底的压强变化量：
Δp＝eq \f(ΔF,S容)＝eq \f(G水－ΔF浮,S容)＝eq \f(8 N－2 N,5×10－2 m2)＝120 Pa。实验
次数
小灯泡两端
的电压U/V
通过小灯泡
的电流I/A
小灯泡
的亮度
1
a
0.30
正常发光
2
2.0
0.26
较暗
3
3.0
0.32
较亮
实验
次数
小灯泡两端
的电压U/V
通过小灯泡
的电流I/A
小灯泡
的亮度
1
a
0.30
正常发光
2
2.0
0.26
较暗
3
3.0
0.32
较亮
