2026年湖南中考物理一轮复习-重难题型突破题型一　坐标图像题 课件

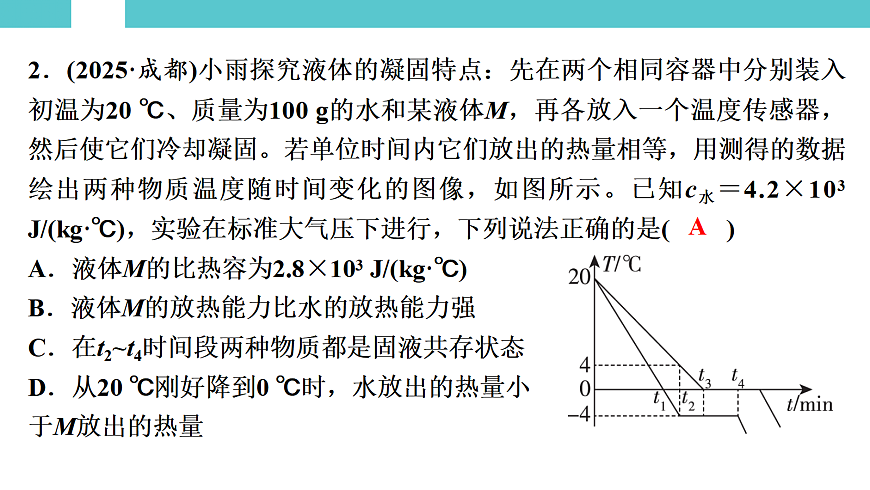

第二部分　重难题型突破题型一　坐标图像题1．(2024·滨州)如图所示是某物质熔化时温度随时间变化的图像，下列说法正确的是(　 　)A．该物质是非晶体B．熔化过程持续了25 minC．该物质熔化过程中不断吸热，温度保持不变D．熔化前后，该物质的比热容不变C热学图像2．(2025·成都)小雨探究液体的凝固特点：先在两个相同容器中分别装入初温为20 ℃、质量为100 g的水和某液体M，再各放入一个温度传感器，然后使它们冷却凝固。若单位时间内它们放出的热量相等，用测得的数据绘出两种物质温度随时间变化的图像，如图所示。已知c水＝4.2×103 J/(kg·℃)，实验在标准大气压下进行，下列说法正确的是(　 　)A．液体M的比热容为2.8×103 J/(kg·℃)B．液体M的放热能力比水的放热能力强C．在t2~t4时间段两种物质都是固液共存状态D．从20 ℃刚好降到0 ℃时，水放出的热量小于M放出的热量A1．(2025·凉山州)甲、乙两车同时同地在水平路面上向北沿直线行驶，它们的s－t图像如图所示。已知甲车总重1.2×104 N，若甲车0~8 s内的牵引力大小恒为1.6×103 N，则(　 　)A．乙车速度大小为10 m/sB．0~6 s内，以甲车为参照物，乙车向北运动C．0~6 s内，甲车重力做功为7.2×105 JD．0~6 s内，甲车牵引力功率为1.6×104 WD力学图像2．(2024·眉山)如图甲，粗糙程度不变的水平地面上，物体受到水平向右的拉力。拉力大小随时间变化的关系如图乙所示，物体运动速度随时间变化的关系如图丙所示。下列说法正确的是(　 　)A．4~6 s，物体运动路程为18 mB．4~6 s，拉力F的功率为12 WC．t＝1 s时，物体受到的摩擦力大于2 ND．拉力为6 N时，物体做匀速直线运动B3．(2025·山西)制作航天器部件的材料常需要满足“低密度、高强度”等条件。航天小组的同学们调查了铝合金和碳纤维两种材料，其质量与体积的关系如图所示。分析图像可知(　 　)A．铝合金的密度为5.4 g/cm3B．碳纤维的密度是铝合金的2倍C．质量相同时，用铝合金制成的实心部件体积较大D．体积相同时，用碳纤维制成的实心部件质量较小D4．(2025·贵州改编)设一雨滴从高空由静止竖直下落，从开始下落计时，一段时间内雨滴所受合力随时间变化的关系如图所示。整个过程仅考虑雨滴受重力和空气阻力的作用，忽略雨滴的质量变化，下列判断正确的是(　 　)A．0~t1时间内，雨滴所受空气阻力先增大后不变B．t1时刻雨滴所受空气阻力大小为F2C．0~t1时间内，雨滴的动能保持不变D．0~t1时间内，雨滴的机械能逐渐减小D1．(2025·德阳)图甲为通过灯泡L和定值电阻R的电流与其两端电压关系的图像。把它们按图乙接入电路，闭合开关S，电流表示数为0.2 A，下列选项正确的是(　 　)A．电源电压为1.5 VB．定值电阻R的阻值为10 ΩC．通过灯泡L的电流为0.2 AD．灯泡L的实际功率为0.9 WD电学图像2．(2025·福建)光照强度会影响花卉的生长。图甲为光照强度过大时触发报警的电路，电源电压不变，R0为阻值可调的电阻箱，R为光敏电阻，其阻值随光照强度变化的关系如图乙。当电流表示数大于某一值I0时触发报警，I0时的光照强度为警戒光照强度。闭合开关S，下列说法正确的是(　 　)A．R的阻值随光照强度的增大而增大B．增大R0阻值可增大警戒光照强度C．R0一定时，光照强度越大，通过R0的电流越大D．R0一定时，光照强度越大，电流表示数越小B3．(2025·贵州)如图甲所示电路中，电压表V1测量__________两端的电压。电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片P由最右端移至最左端，此过程中，其中一个电压表示数与电流表示数的关系如图乙所示。当滑动变阻器接入电路的阻值为其最大阻值的一半时，它消耗的电功率为_______W。 灯泡L0.94．(2024·烟台)如图甲所示，电源电压恒定，R0为定值电阻。闭合开关，将滑动变阻器R的滑片P从a端移到b端的过程中，其电流I与电压U的关系图像如图乙所示，则电源电压为______V，滑动变阻器R的最大阻值为________Ω，电阻R0消耗的最大功率和最小功率之比为________。 3109∶1
