2026年湖南中考物理一轮复习-教材知识巩固-第三单元　电学专题(二)　电路识别、设计及故障分析 课件

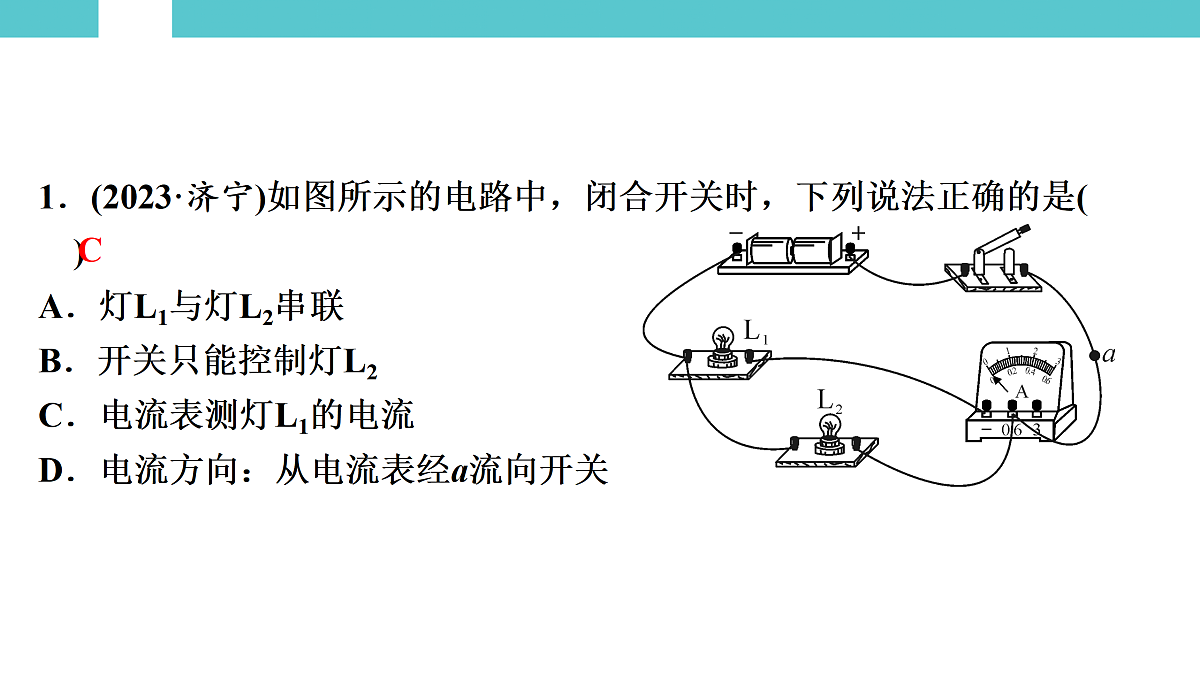

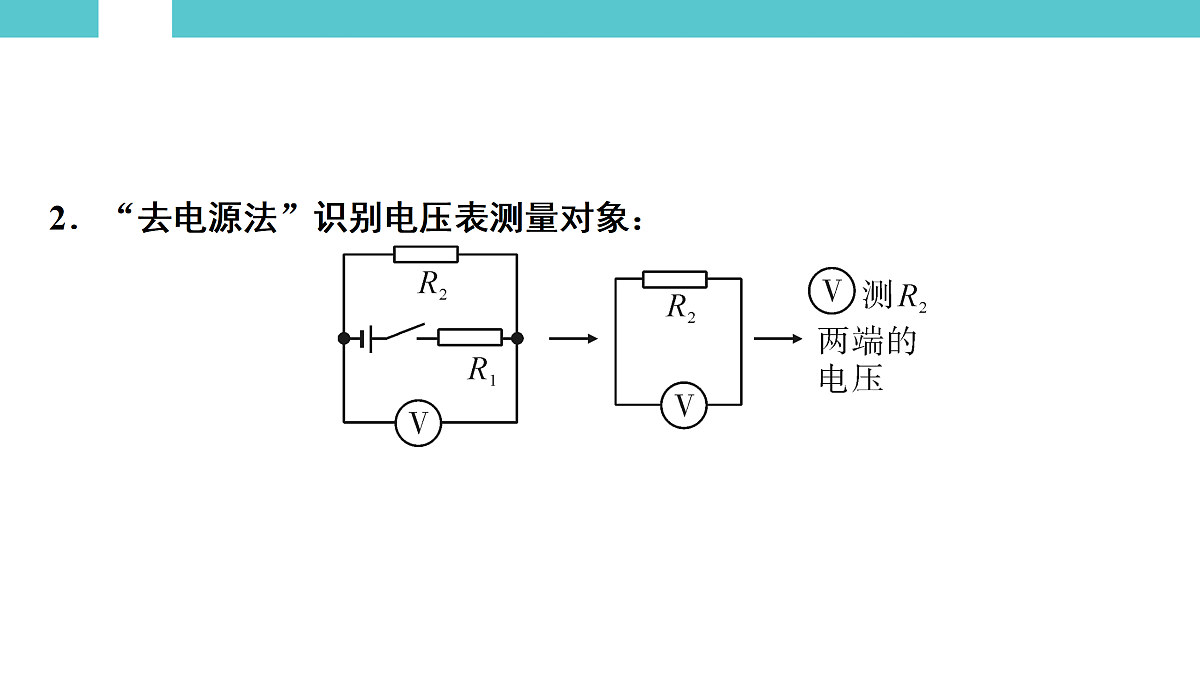

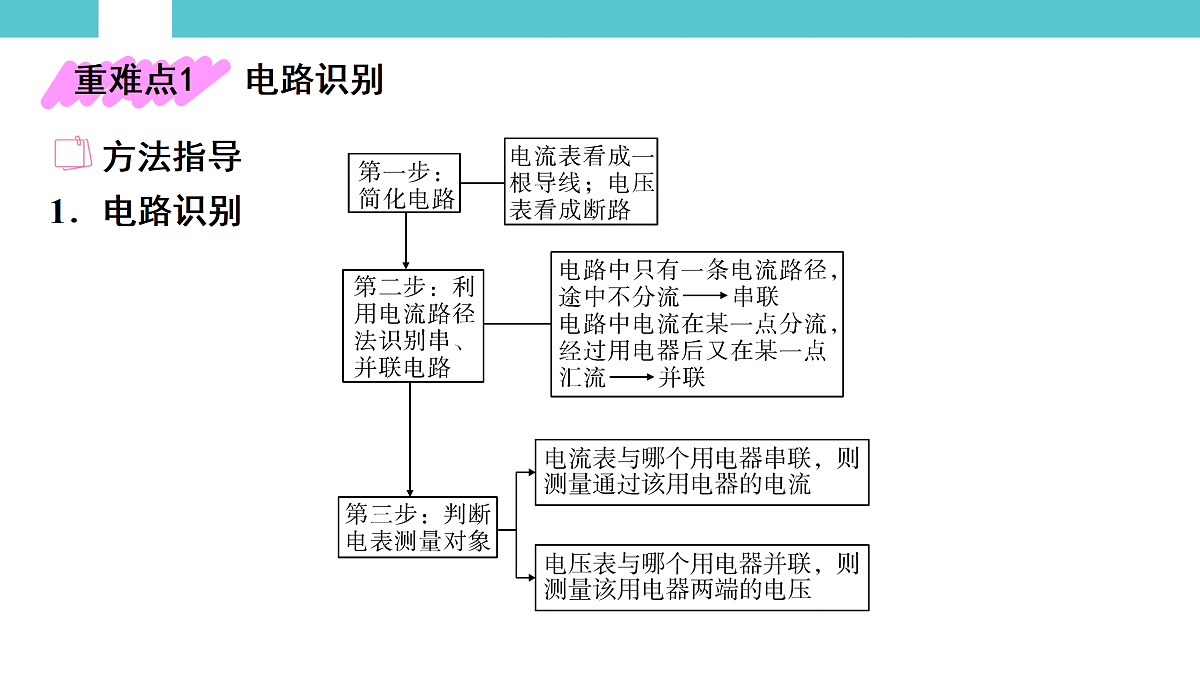

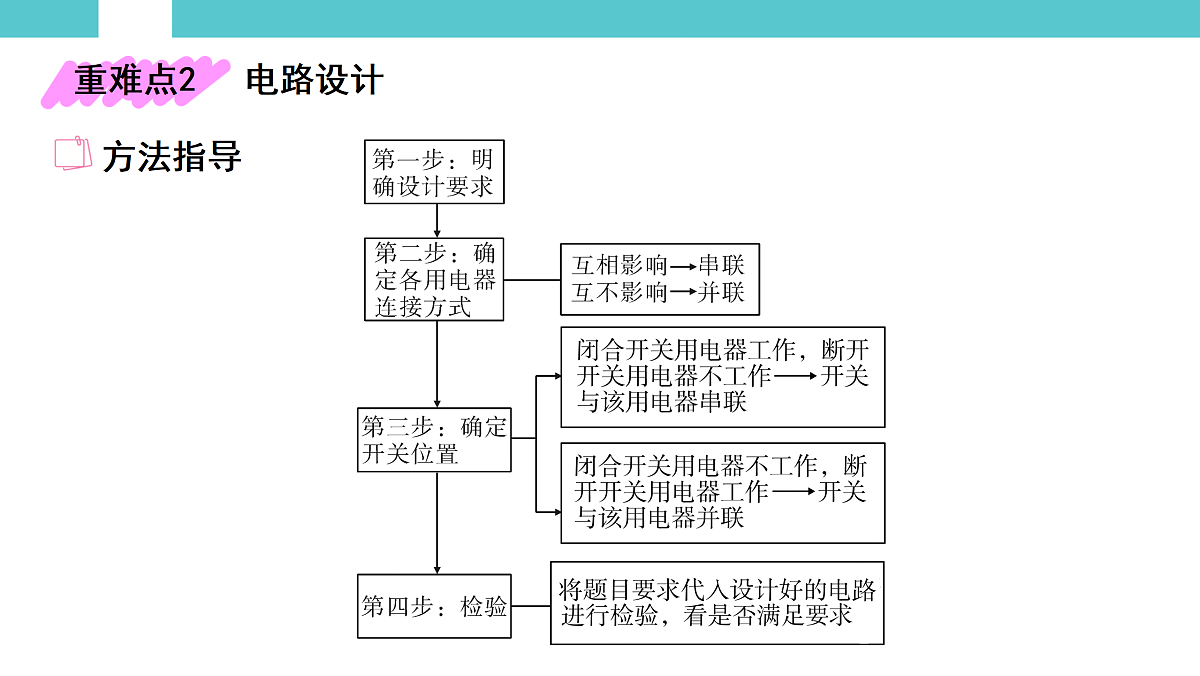

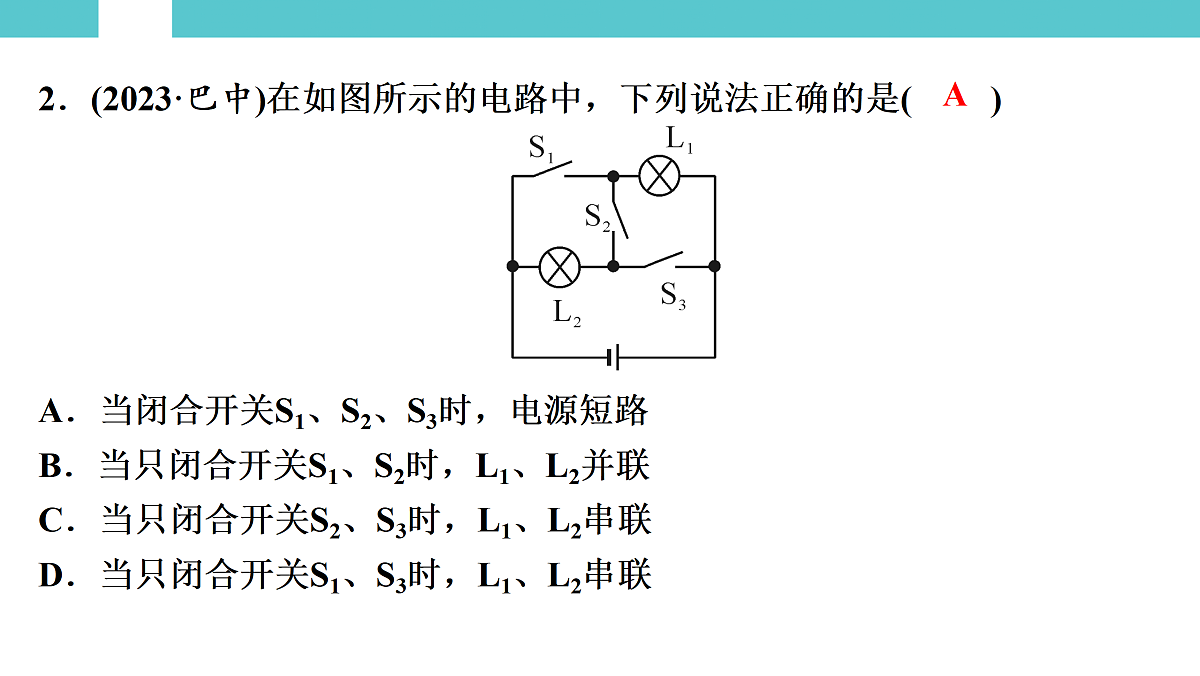

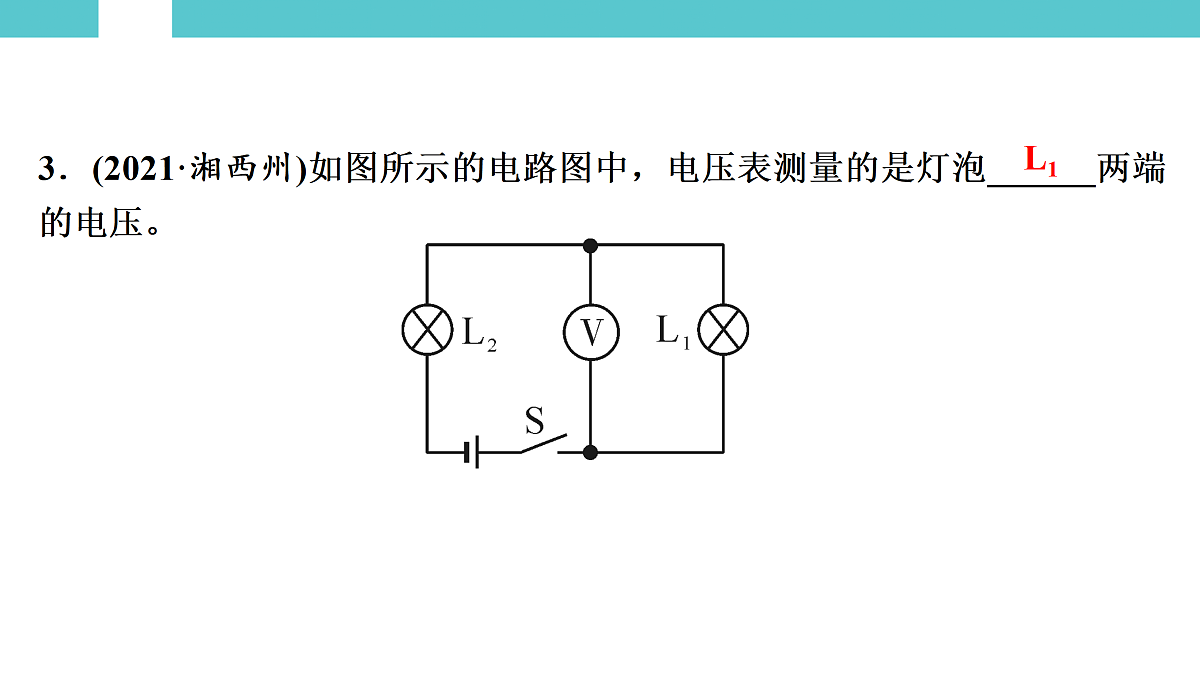

第一部分　教材知识巩固第三单元　电学专题(二)　电路识别、设计及故障分析电路识别 方法指导1．电路识别2．“去电源法”识别电压表测量对象：1．(2023·济宁)如图所示的电路中，闭合开关时，下列说法正确的是(　 　)A．灯L1与灯L2串联B．开关只能控制灯L2C．电流表测灯L1的电流D．电流方向：从电流表经a流向开关C2．(2023·巴中)在如图所示的电路中，下列说法正确的是(　 　)A．当闭合开关S1、S2、S3时，电源短路B．当只闭合开关S1、S2时，L1、L2并联C．当只闭合开关S2、S3时，L1、L2串联D．当只闭合开关S1、S3时，L1、L2串联A3．(2021·湘西州)如图所示的电路图中，电压表测量的是灯泡______两端的电压。 L1电路设计 方法指导4．(2025·苏州)小明要设计自动防盗报警电路。要求：开关S闭合后，灯亮电铃不响；当房门被打开时，细导线MN被扯断，灯亮且电铃响。下列电路符合设计要求的是(　 　)ABCDC5．(2022·长沙)某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是(　 　)ABCDD6．(2025·广州)出租车驾驶室内设计了控制电路来显示是否载有乘客，车顶指示灯显示红色时载有乘客，显示绿色时未载乘客。下列电路图中，通过开关S接“1”或“2”可以符合上述设计要求的是(　 　)ABCDC7．(2023·呼和浩特)多控开关常用于家庭电路和商场楼宇中，以实现多个开关对同一用电器的独立控制。装修房子的小沈，在设计楼梯照明电路时，希望通过楼上楼下两个开关，随时独立操控灯泡亮灭，如图电路图正确的是(　 　)ABCDD电路故障分析 方法指导8．(2025·眉山)如图所示电路中，电源电压恒为6 V。闭合开关S，电路正常工作，电压表的示数为3 V。一段时间后，电压表的示数由3 V变为6 V，电流表示数增大。若电路中仅有一处故障，且只发生在R1、R2上，则电路的故障是(　 　)A．R1断路B．R2断路C．R1短路D．R2短路C9．(2023·鄂州)如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是(　 　)　　　　　　　　　　　　　　　A．小灯泡L1断路B．小灯泡L2断路C．开关S断路D．小灯泡L2短路C10．(2023·常德)如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为(　 　)A．L1断路、L2断路　B． L1断路、L2通路C．L1通路、L2断路　D． L1短路、L2断路B
