考点一 多用电表的构造和工作原理
认识多用电表
(1)多用电表可以用来测量电流、电压、电阻等物理量，并且每一种测量项目都有几个量程。
(2)外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程。
(3)多用电表面板上还有：电阻表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)。
(4)多用电表原理图
(5)电阻表工作原理
(6)①黑表笔与电源的正极连接，红表笔与电源的负极连接，电流方向为“红进黑出”。
②当多用电表指针指在中央时Ig2＝ERΩ＋R中，故中值电阻R中＝RΩ。

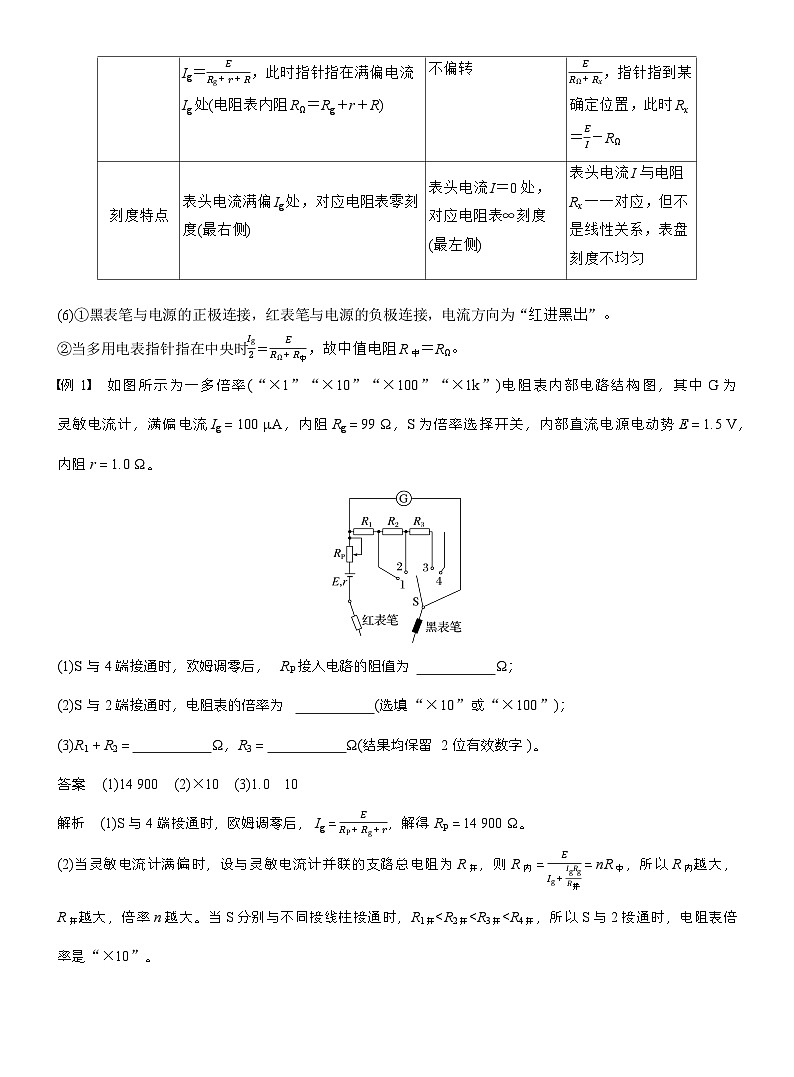

例1 如图所示为一多倍率(“×1”“×10”“×100”“×1k”)电阻表内部电路结构图，其中G为灵敏电流计，满偏电流Ig＝100 μA，内阻Rg＝99 Ω，S为倍率选择开关，内部直流电源电动势E＝1.5 V，内阻r＝1.0 Ω。
(1)S与4端接通时，欧姆调零后，RP接入电路的阻值为 Ω；
(2)S与2端接通时，电阻表的倍率为 (选填“×10”或“×100”)；
(3)R1＋R2＝ Ω，R3＝ Ω(结果均保留2位有效数字)。
答案 (1)14 900 (2)×10 (3)1.0 10
解析 (1)S与4端接通时，欧姆调零后，Ig＝ERP＋Rg＋r，解得RP＝14 900 Ω。
(2)当灵敏电流计满偏时，设与灵敏电流计并联的支路总电阻为R并，则R内＝EIg＋IgRgR并＝nR中，所以R内越大，R并越大，倍率n越大。当S分别与不同接线柱接通时，R1并
