一、单选题

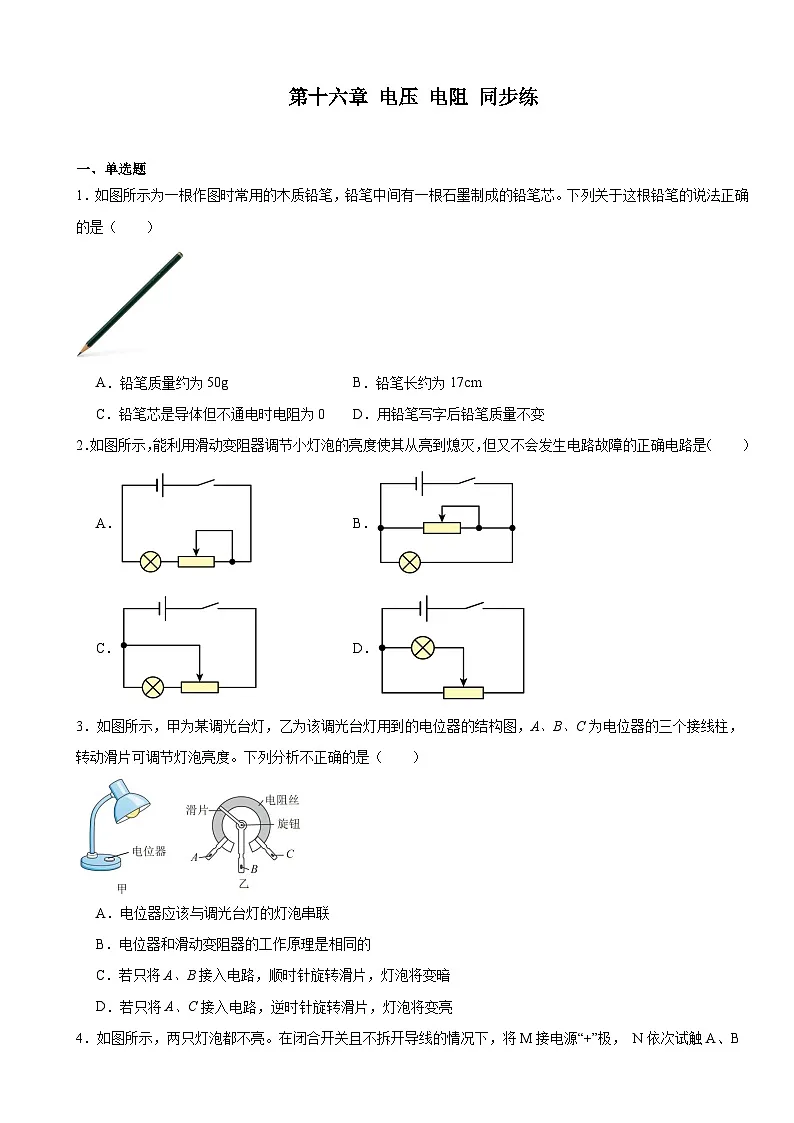

1．如图所示为一根作图时常用的木质铅笔，铅笔中间有一根石墨制成的铅笔芯。下列关于这根铅笔的说法正确的是（ ）
A．铅笔质量约为50gB．铅笔长约为17cm
C．铅笔芯是导体但不通电时电阻为0D．用铅笔写字后铅笔质量不变
2．如图所示，能利用滑动变阻器调节小灯泡的亮度使其从亮到熄灭，但又不会发生电路故障的正确电路是（ ）
A．B．
C．D．
3．如图所示，甲为某调光台灯，乙为该调光台灯用到的电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析不正确的是（ ）
A．电位器应该与调光台灯的灯泡串联
B．电位器和滑动变阻器的工作原理是相同的
C．若只将A、B接入电路，顺时针旋转滑片，灯泡将变暗
D．若只将A、C接入电路，逆时针旋转滑片，灯泡将变亮

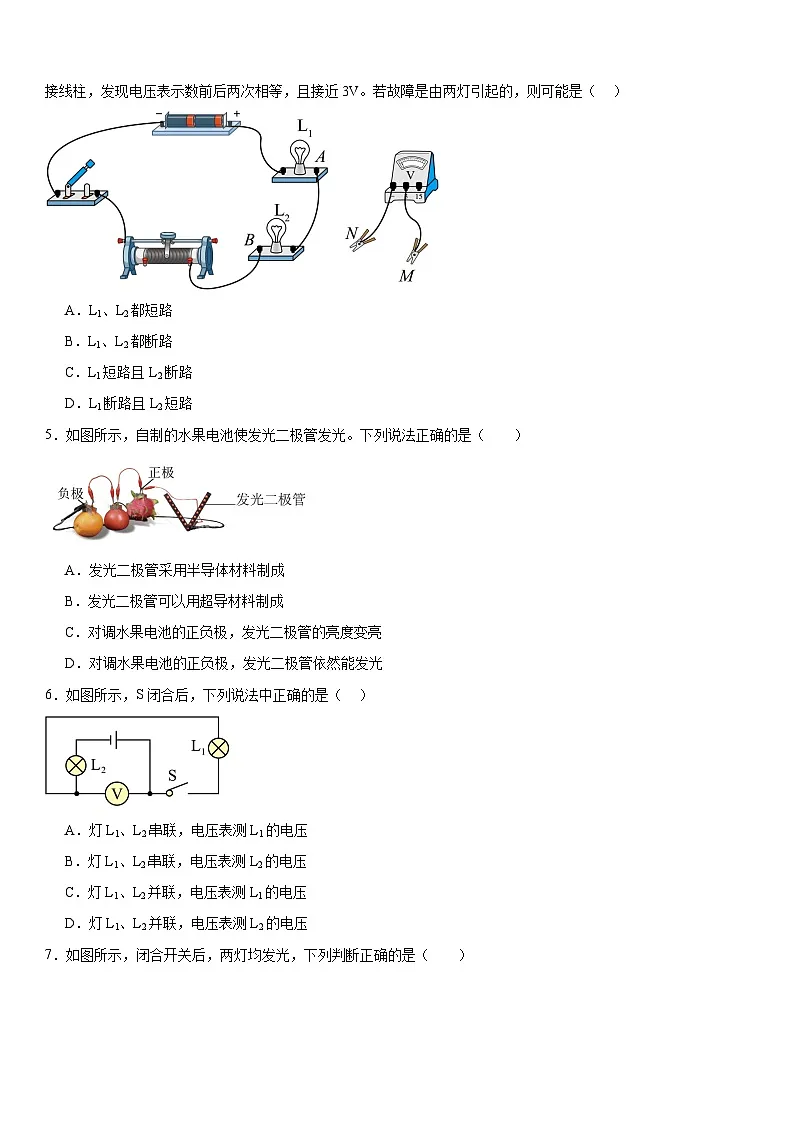

4．如图所示，两只灯泡都不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极， N依次试触A、B接线柱，发现电压表示数前后两次相等，且接近3V。若故障是由两灯引起的，则可能是（ ）
A．L1、L2都短路
B．L1、L2都断路
C．L1短路且L2断路
D．L1断路且L2短路
5．如图所示，自制的水果电池使发光二极管发光。下列说法正确的是（ ）
A．发光二极管采用半导体材料制成
B．发光二极管可以用超导材料制成
C．对调水果电池的正负极，发光二极管的亮度变亮
D．对调水果电池的正负极，发光二极管依然能发光
6．如图所示，S闭合后，下列说法中正确的是（ ）
A．灯L1、L2串联，电压表测L1的电压
B．灯L1、L2串联，电压表测L2的电压
C．灯L1、L2并联，电压表测L1的电压
D．灯L1、L2并联，电压表测L2的电压

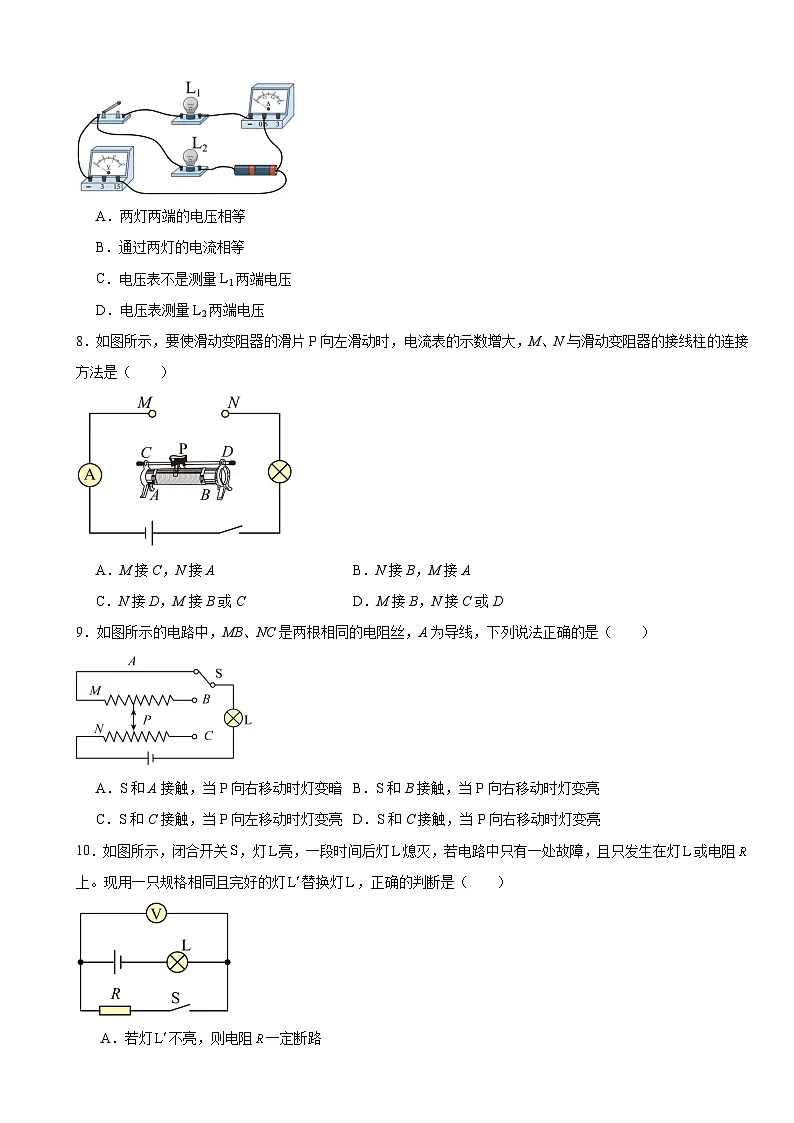

7．如图所示，闭合开关后，两灯均发光，下列判断正确的是（ ）
A．两灯两端的电压相等
B．通过两灯的电流相等
C．电压表不是测量L1两端电压
D．电压表测量L2两端电压
8．如图所示，要使滑动变阻器的滑片P向左滑动时，电流表的示数增大，M、N与滑动变阻器的接线柱的连接方法是（ ）
A．M接C，N接AB．N接B，M接A
C．N接D，M接B或CD．M接B，N接C或D
9．如图所示的电路中，MB、NC是两根相同的电阻丝，A为导线，下列说法正确的是（ ）
A．S和A接触，当P向右移动时灯变暗B．S和B接触，当P向右移动时灯变亮
C．S和C接触，当P向左移动时灯变亮D．S和C接触，当P向右移动时灯变亮
10．如图所示，闭合开关，灯亮，一段时间后灯熄灭，若电路中只有一处故障，且只发生在灯或电阻上。现用一只规格相同且完好的灯替换灯，正确的判断是（ ）
A．若灯不亮，则电阻一定断路
B．若灯不亮，则电阻一定短路
C．若灯亮，则灯一定断路
D．若灯亮，则灯一定短路
二、填空题
11．如图所示，将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较 来判断不同导体电阻的大小。若两个导体的电阻差异不大，则可以在电路中串联 表做进一步的判断，电表示数大表示导体电阻 。
12．如图所示，将长短和粗细均相同、材料不同的金属丝分别接入电路中，发现把铜丝接入后，闭合开关，小灯泡发光较亮，这说明 （选填“铜丝”或“镍铬合金丝”）的电阻较大。滑动变阻器是靠改变电阻丝接入电路中的 来改变接入电路的电阻大小的。
13．如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转情况均如图乙所示，则电阻和两端的电压之比为 。
14．实验室某电阻器的电阻为 Ω；某碳膜电阻的阻值为 Ω。
15．如图所示的电路中，电源电压是3V且保持不变，S闭合后L1、L2正常发光，电压表示数为1V，则灯L2两端的电压为 V；若断开开关S，电压表示数将 ，灯L1将 发光。
三、作图题
16．如图所示，两只灯泡串联，电源为两节干电池，请选择适当量程完成测量灯泡L2两端电压的实物图，并画出相应的电路图。

四、实验题
17．小明和小红利用实验室器材探究并联电路的电流、电压特点，如图所示。
(1)在探究并联电路中电流的特点时：
①小明按照图甲连接电路时，开关应该 。
②小明将电流表接入电路中，如图乙所示，此时，电流表测量通过 的电流。
③正确测量该处电流后，小明要测量通过灯泡的电流，请在图乙中只改动一根导线，完成电路的连接 。（在需改动的导线上画“”，再画出重新连接后的导线）
④改动电路后，小明闭合开关，电流表示数如图丙所示。为使测量结果更准确，他应进行的操作是： 。
⑤小明实验得到的实验数据如下表所示。
分析实验数据可得出并联电路的电流特点是： 。
(2)在探究并联电路中电压的特点时，小红依次将电压表接入到电路中的之间，她发现电压表的示数均相等。由此她得出结论：并联电路中，各支路两端的电压相等。此结论 （填“科学”或“不科学”），接下来应该进行的操作是 （填字母）。
A．更换不同规格的灯泡，再次实验
B．将灯泡、的位置交换，再次实验
C． 保持电源、灯泡不变，多测量几次电路中这三处的电压
18．探究影响导体电阻大小的因素时，小明同学作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关；
实验室提供了4根电阻丝，规格、材料如下表。
(1)为了验证上述猜想②，应该选用编号为 的两根电阻丝分别接入电路进行实验；
(2)实验中当小明把A电阻丝接入图甲电路的M、N之间时，发现电流表指针偏转角度如图乙所示，解决这一问题的措施是 ；
(3)为了探究导体的电阻与导体材料的关系，D电阻丝的长度应为 m。
五、计算题
19．在如图所示的电路中，和为两只灯泡，当开关闭合后电流表 、的示数分别为0.5A和0.2A，电压表V的示数为3V。求：
(1)灯泡和两端的电压分别是多少？
(2)电源电压是多少？
(3)流过灯泡和的电流分别是多少？
20．如图所示，电源电压保持不变。当开关S1断开，S2、S3闭合时，电压表示数为7.5V。问：
(1)电源电压为多少？（简要说明理由）
(2)当开关S1、S3断开，S2闭合时，电压表示数为5V，则灯L1、L2两端的电压各为多少伏？
(3)当开关S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.8A和0.5A，则通过灯L1、L2的电流各为多少安？
实验序号
1
0.46
0.18
0.28
2
0.36
0.20
0.16
3
0.7
0.32
0.38
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
1.0
《第十六章 电压 电阻 同步练----2025-2026学年人教版物理九年级上学期》参考答案
1．B
【详解】A．一支普通木质铅笔的质量通常在 5-10g 左右，故A错误；
B．生活中，常见铅笔的长度一般在 17-20cm 之间，故B正确；
C．导体的电阻是导体本身的一种性质，与材料、长度、横截面积有关，与电压和电流无关；铅笔芯是导体但不通电时电阻不为零，故C错误；
D．用铅笔写字后铅笔质量减小，因为铅笔磨损消耗了，故D错误。
故选B。
2．D
【详解】A．滑动变阻器和小灯泡是串联的，移动滑片，能改变小灯泡两端的电压和电路中的电流，但不能使通过小灯泡的电流为零，小灯泡只能从亮到暗，不会熄灭，故A不符合题意；
B．当滑片滑到最左端时，小灯泡被短路，会发生电源短路，故B不符合题意；
C．小灯泡被短路，灯泡不会发光，故C不符合题意；
D．当滑片滑到最右端时，小灯泡两端的电压等于电源电压，此时小灯泡最亮，当滑片滑到最左端时，小灯泡被短路而熄灭，滑片从右端移动到左端的过程中，小灯泡由亮到灭，故D符合题意。
故选D。
3．D
【详解】A．电位器串联在电路中能改变电路中电流的大小，图中电位器应与灯泡串联，转动滑片可调节灯泡亮度，故A正确，不符合题意；
B．电位器和滑动变阻器的工作原理是相同的，是通过改变连入电路中电阻线的长度来改变电阻的，故B正确，不符合题意；
C．若只将A、B接入电路，滑片左边的电阻丝接入电路，即滑片顺时针转动旋钮时，电阻变大，灯泡将变暗，故C正确，不符合题意；
D．若只将A、C接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故D错误，符合题意。
故选D。
4．D
【详解】闭合开关，该电路为串联电路，灯泡不亮，说明灯泡短路或电路中有断路故障。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触A、B接线柱，发现电压表示数前后两次相等，且接近3V，若故障是由两灯引起的；当N接A时，电压表有示数且接近3V，说明L1可能断路；N接B时，电压表有示数且接近3V，说明此段电路有可能断路。若L1短路，则电压表无示数；若L2短路，则L1能亮；因此判断为L1断路，L2短路。
故选D。
5．A
【详解】AB．二极管是用导电性能介于导体和绝缘体之间的半导体材料制成，故A正确，B错误；
CD．二极管具有单向导电性，电流从二极管的正极流入，负极流出时，发光二极管发光，对调水果电池的正负极，发光二极管两端电压不为0，电流为0，发光二极管不发光，亮度变暗，故CD错误。
故选A。
6．A
【详解】根据电路图可知，闭合开关S后，电流只有一条路径，因此该电路为串联电路；电压表并联到了灯泡的两端，测量的是两端的电压，故A正确，BCD错误。
故选A。
7．B
【详解】由图可知两个灯泡L1与L2串联，电压表并联在灯泡L1两端，测量L1两端电压；闭合开关后，两灯均发光，由于两个小灯泡电阻一般不同，因此两灯两端电压一般不同，在串联电路中电流处处相等，故ACD错误，B正确。
故选 B。
8．A
【详解】A．M接C，N接A时，有效部分是左半段，滑片P向左滑动时，接入电阻变小，电流表示数增大，故A符合题意；
B．N接B，M接A，相当于定值电阻，不能改变电流的大小，故B不符合题意；
C．N接D，M接B时，有效部分是右半段，滑片P向左滑动时，接入电阻变大，电流表示数减小；若M接C，则相当于导线，不能改变电流的大小，故C不符合题意；
D．M接B，N接C或D时，有效部分是右半段，滑片P向左滑动时，接入电阻变大，电流表示数减小，故D不符合题意。
故选A。
9．A
【详解】A．S和A接触，两根电阻丝串联，当P向右移动时，两根电阻丝连入电路的阻值都变大，电路总电阻变大，根据欧姆定律可知，电路电流变小，灯泡变暗，故A正确；
B．S和B接触，两根电阻丝串联，当P向右移动时，下面电阻丝连入电路的阻值变大，上面电阻丝连入电路的阻值变小，且MB、NC是两根相同的电阻丝，下面电阻丝增大的电阻等于上面电阻丝减小电阻，电路总电阻不变，电流不变，灯亮度不变，故B错误；
CD．S和C接触，下面电阻全部连入电路中，相当于定值电阻，当P向左移动或向右移动时，电路电阻不变，电流不变，灯亮度不变，故CD错误。
故选A。
10．A
【详解】由题意可知，电路故障只出现在灯L和电阻R上，灯L熄灭，可能是灯L断路或灯L短路或电阻R断路造成的，用一个规格相同且完好的灯L'替换灯L，若灯L'亮，说明L可能短路，也可能断路，若灯L'不亮，说明电阻R一定断路，故A正确，BCD错误。
故选A。
11． 灯泡的亮度 电流 小
【详解】[1]在这个电路中，将不同的导体分别接到A，B之间，闭合开关，可通过观察、比较灯泡亮度来判断不同导体电阻的大小；电阻越大，则电流越小，灯泡越暗。
[2][3]如果两个导体的电阻差异不大，灯泡亮度的变化就不明显，这时候需要更精确的测量工具，即电流表。根据欧姆定律，在电源电压U不变时，导体的电阻R越小，电流I越大，所以电流表示数大表示导体电阻小。若两个导体的电阻差异不大，灯泡亮度变化微弱；则可以在电路中串联电流表，根据电流表示数大小来判断电阻的大小，电流表示数越大，则电阻越小。
12． 镍铬合金丝 长度
【详解】[1]将长短和粗细均相同、材料不同的金属丝分别接入电路中，发现把铜丝接入后，闭合开关，小灯泡发光较亮，说明电路电流较大，电路电阻较小，故铜丝的电阻较小，镍铬合金丝的电阻较大。
[2]根据滑动变阻器原理可知，滑动变阻器的电阻丝的材料和横截面积不变，通过移动滑片，改变电阻丝接入电路的长度来改变接入电路的电阻大小的。
13．4∶1
【详解】由图甲可知，当闭合开关后，电阻R1、R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压。因串联电路中总电压等于各分电压之和，且两电压表的指针位置相同，由图乙可知，电压表V1的量程是0~15V，分度值为0.5V，示数为9V，则电源的电压U=9V，电压表V2的量程是0~3V，分度值为0.1V，示数为1.8V，即电阻R2两端的电压U2=1.8V，则电阻R1两端的电压U1=U-U2=9V-1.8V=7.2V
电阻和两端的电压之比U1∶U2=7.2V∶1.8V=4∶1
14． 300
【详解】[1]1kΩ=103Ω，则实验室某电阻器的电阻为0.3kΩ=0.3×103Ω=300Ω
[2]1MΩ=106Ω，则某碳膜电阻的阻值为2.2MΩ=2.2×106Ω
15． 1 变大 不能
【详解】[1]两个灯泡串联，电压表测量灯泡L2两端的电压，电压表示数为1V，则灯L2两端的电压为1V。
[2]若断开开关S，电压表直接与电源相连，测量电源电压，电压表示数将变大。
[3]由于电压表的内阻比较大，对电流的阻碍作用比较大，电路中的电流特别小，灯L1将不能发光。
16．
【详解】1节新干电池的电压是1.5V，电源由两节新干电池串联，电源电压为3V，可以选择0~3V量程并联在灯泡L2两端，如图所示：

由实物电路图可知，灯L1与L2串联，电流从电源正极流出，先后经过灯泡L2、灯泡L1、开关，回到电源负极，电压表并联在灯泡L2两端，如图所示：

17．(1) 断开 干路/和 见解析 见解析
(2) 不科学 A
【详解】（1）[1]为了保护电路，连接电路时，开关应该断开。
[2]小明将电流表接入电路中，如图乙所示，两灯泡并联，电流表接在干路上，所以电流表测量通过干路（或和）的电流。
[3]要测量通过灯L2的电流，电流表应与L2串联，即电流表只需要连在L2的支路上，如下图所示：
[4]正确改动电路后，闭合开关S，电流表指针偏转幅度太小，说明电流表的所选量程太大，应该断开开关，换接0~0.6A的量程重新测量。
[5]通过表格中的数据分析0.18A+0.28A=0.46A
0.20A+0.16A=0.36A
0.32A+0.38A=0.7A
可得出并联电路的电流特点：在并联电路中，干路电流等于各支路电流之和。
（2）[1][2]只做一次实验就得出结论，实验结论具有偶然性，此结论不科学。在探究“并联电路的电压规律”实验中，需要更换不同规格的灯泡进行实验，得出普遍规律，故选A。
18．(1)A、C
(2)电流表换接小量程
(3)0.5
【详解】（1）为了验证上述猜想②，即导体的电阻与导体的横截面积是否有关，保持导体的材料和长度相同，横截面积不同，应选编号为A、C的两根电阻丝进行实验。
（2）根据图乙中电流表偏转角度可知，指针偏转的角度太小，误差较大，因此电流表需改用小量程。
（3）要探究电阻大小与导体材料的关系时，需保证电阻丝的长度、横截面积相同，材料不同，故选导线C、D，并且导体D的长度为0.5m。
19．(1)3V，3V
(2)3V
(3)0.3A，0.2A
【详解】（1）由电路图可知，和并联，电压表测电源电压。由并联电路电压规律可知，两端的电压等于两端的电压，且等于电源电压。电压表的示数为3 V，即电源电压为3V，则灯泡和两端的电压均为3V。
（2）电压表测电源电压，电压表的示数为3 V，即电源电压为3V。
（3）由图可知，电流表A1测量的是干路的电流，电流表A2测量的是通过L2的电流，则流过灯泡L2的电流，由并联电路电流的规律可知，流过灯泡L1的电流为
I1=I-I2=0.5 A-0.2 A=0.3 A
20．(1)电源电压是7.5V
(2)当S1、S3断开，S2闭合时，则L1、L2两端的电压为2.5V、5V
(3)当S1、S3闭合，S2断开时，则通过L1、L2的电流为0.5A、0.3A
【详解】（1）当S2、S3闭合，S1断开时，灯泡L1短路，电路中只有L2，电压表示数为7.5V，即电源电压为7.5V
（2）当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2的电压，此时电压表示数为5V，则灯L2两端的电压U2=5V，根据串联电路电压的规律，则L1两端的电压为
（3）当S1、S3闭合，S2断开时，两灯泡并联，电流表A测总电流，电流表A1测通过L1的电流；则通过灯L1的电流I1=0.5A，根据并联电路电流的规律可得，通过L2的电流
题号
1
2
3
4
5
6
7
8
9
10
答案
B
D
D
D
A
A
B
A
A
A
