高考物理一轮复习讲义微练35　闭合电路欧姆定律及应用　

这是一份高考物理一轮复习讲义微练35　闭合电路欧姆定律及应用　，共8页。试卷主要包含了8 V，短路电流是0等内容，欢迎下载使用。

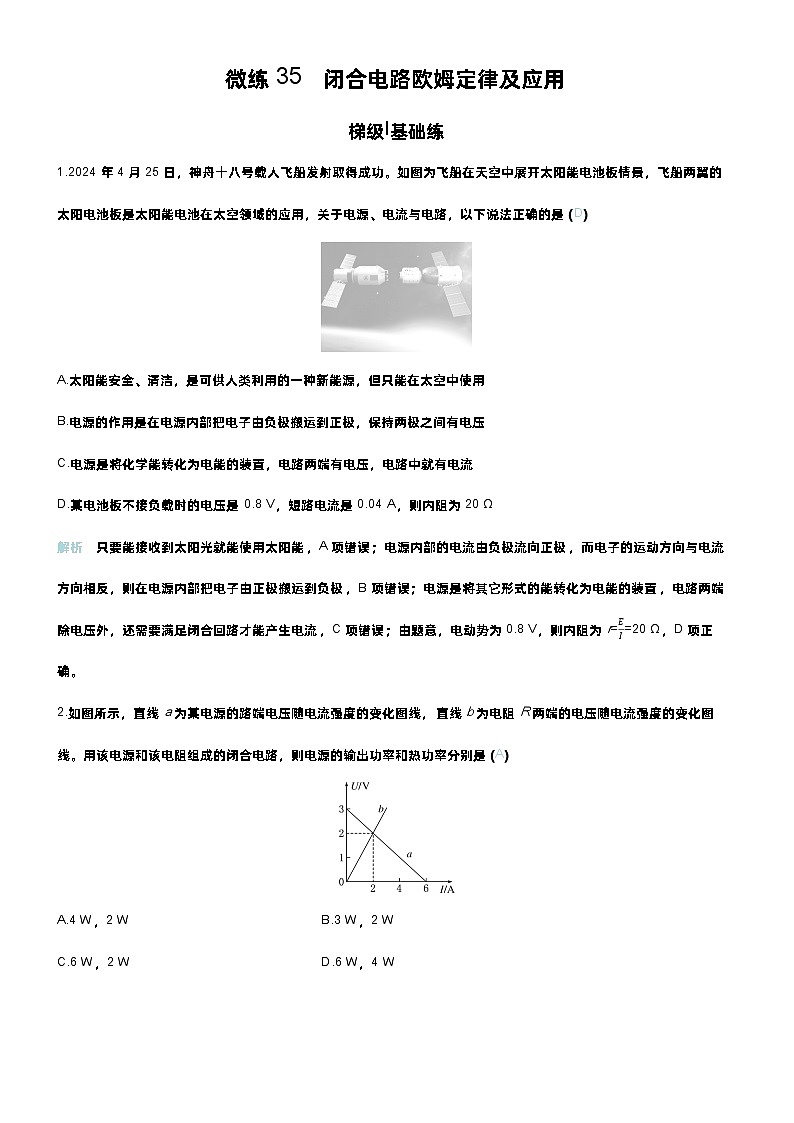

1.2024年4月25日，神舟十八号载人飞船发射取得成功。如图为飞船在天空中展开太阳能电池板情景，飞船两翼的太阳电池板是太阳能电池在太空领域的应用，关于电源、电流与电路，以下说法正确的是(D)
A.太阳能安全、清洁，是可供人类利用的一种新能源，但只能在太空中使用
B.电源的作用是在电源内部把电子由负极搬运到正极，保持两极之间有电压
C.电源是将化学能转化为电能的装置，电路两端有电压，电路中就有电流
D.某电池板不接负载时的电压是0.8 V，短路电流是0.04 A，则内阻为20 Ω
解析 只要能接收到太阳光就能使用太阳能，A项错误；电源内部的电流由负极流向正极，而电子的运动方向与电流方向相反，则在电源内部把电子由正极搬运到负极，B项错误；电源是将其它形式的能转化为电能的装置，电路两端除电压外，还需要满足闭合回路才能产生电流，C项错误；由题意，电动势为0.8 V，则内阻为r=EI=20 Ω，D项正确。
2.如图所示，直线a为某电源的路端电压随电流强度的变化图线，直线b为电阻R两端的电压随电流强度的变化图线。用该电源和该电阻组成的闭合电路，则电源的输出功率和热功率分别是(A)
A.4 W，2 WB.3 W，2 W
C.6 W，2 WD.6 W，4 W

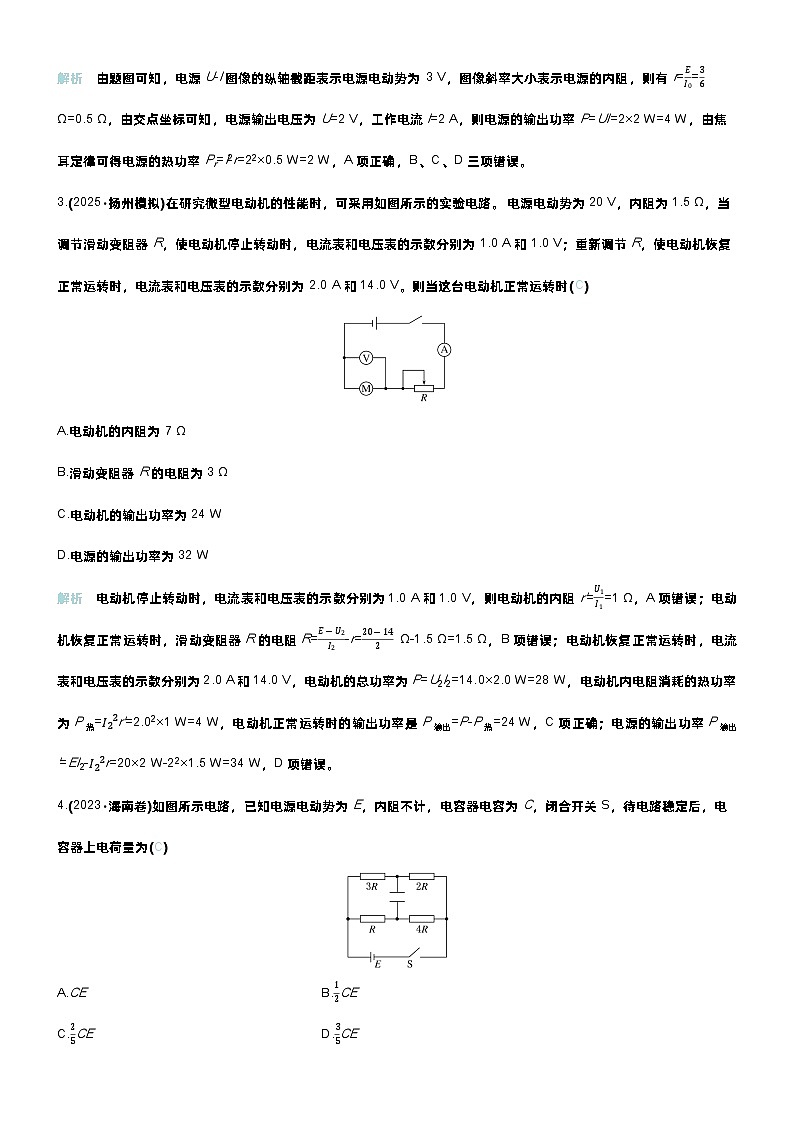

解析 由题图可知，电源U-I图像的纵轴截距表示电源电动势为3 V，图像斜率大小表示电源的内阻，则有r=EI0=36 Ω=0.5 Ω，由交点坐标可知，电源输出电压为U=2 V，工作电流I=2 A，则电源的输出功率P=UI=2×2 W=4 W，由焦耳定律可得电源的热功率Pr=I2r=22×0.5 W=2 W，A项正确，B、C、D三项错误。
3.(2025·扬州模拟)在研究微型电动机的性能时，可采用如图所示的实验电路。电源电动势为20 V，内阻为1.5 Ω，当调节滑动变阻器R，使电动机停止转动时，电流表和电压表的示数分别为1.0 A和1.0 V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0 A和14.0 V。则当这台电动机正常运转时(C)
A.电动机的内阻为7 Ω
B.滑动变阻器R的电阻为3 Ω
C.电动机的输出功率为24 W
D.电源的输出功率为32 W
解析 电动机停止转动时，电流表和电压表的示数分别为1.0 A和1.0 V，则电动机的内阻r'=U1I1=1 Ω，A项错误；电动机恢复正常运转时，滑动变阻器R的电阻R=E-U2I2-r=20-142 Ω-1.5 Ω=1.5 Ω，B项错误；电动机恢复正常运转时，电流表和电压表的示数分别为2.0 A和14.0 V，电动机的总功率为P=U2I2=14.0×2.0 W=28 W，电动机内电阻消耗的热功率为P热=I22r'=2.02×1 W=4 W，电动机正常运转时的输出功率是P输出=P-P热=24 W，C项正确；电源的输出功率P输出'=EI2-I22r=20×2 W-22×1.5 W=34 W，D项错误。
4.(2023·海南卷)如图所示电路，已知电源电动势为E，内阻不计，电容器电容为C，闭合开关S，待电路稳定后，电容器上电荷量为(C)
A.CEB.12CE
C.25CED.35CE

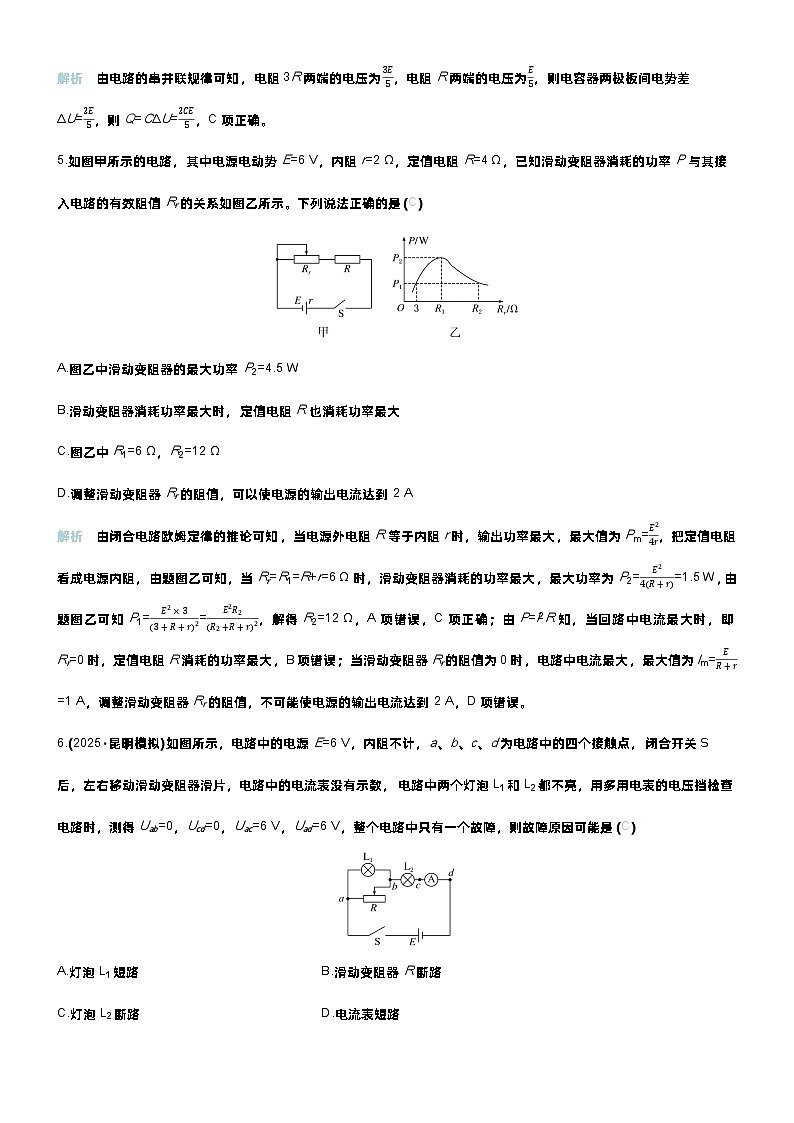

解析 由电路的串并联规律可知，电阻3R两端的电压为3E5，电阻R两端的电压为E5，则电容器两极板间电势差ΔU=2E5，则Q=CΔU=2CE5，C项正确。
5.如图甲所示的电路，其中电源电动势E=6 V，内阻r=2 Ω，定值电阻R=4 Ω，已知滑动变阻器消耗的功率P与其接入电路的有效阻值Rr的关系如图乙所示。下列说法正确的是(C)
A.图乙中滑动变阻器的最大功率P2=4.5 W
B.滑动变阻器消耗功率最大时，定值电阻R也消耗功率最大
C.图乙中R1=6 Ω，R2=12 Ω
D.调整滑动变阻器Rr的阻值，可以使电源的输出电流达到2 A
解析 由闭合电路欧姆定律的推论可知，当电源外电阻R等于内阻r时，输出功率最大，最大值为Pm=E24r，把定值电阻看成电源内阻，由题图乙可知，当Rr=R1=R+r=6 Ω时，滑动变阻器消耗的功率最大，最大功率为P2=E24(R+r)=1.5 W，由题图乙可知P1=E2×3(3+R+r)2=E2R2(R2+R+r)2，解得R2=12 Ω，A项错误，C项正确；由P=I2R知，当回路中电流最大时，即Rr=0时，定值电阻R消耗的功率最大，B项错误；当滑动变阻器Rr的阻值为0时，电路中电流最大，最大值为Im=ER+r=1 A，调整滑动变阻器Rr的阻值，不可能使电源的输出电流达到2 A，D项错误。
6.(2025·昆明模拟)如图所示，电路中的电源E=6 V，内阻不计，a、b、c、d为电路中的四个接触点，闭合开关S后，左右移动滑动变阻器滑片，电路中的电流表没有示数，电路中两个灯泡L1和L2都不亮，用多用电表的电压挡检查电路时，测得Uab=0，Ucd=0，Uac=6 V，Uad=6 V，整个电路中只有一个故障，则故障原因可能是(C)
A.灯泡L1短路B.滑动变阻器R断路
C.灯泡L2断路D.电流表短路
解析 电路中灯泡不发光，则可能是某处断路，电压表测断路位置为电源电压，测不断的位置电压为零，Uad=6 V，测量的是电源电压，测得Uac=6 V，说明电流表没有断路，Uab=0，Ucd=0，整个电路中只有一个故障，说明灯泡L2断路，C项正确。
7.在如图所示的电路中，R1、R2为定值电阻，R3为可变电阻，电源的电动势为E，内阻为r，理想电流表A1的读数为I1，理想电流表A2的读数为I2，理想电压表V1的示数为U1，理想电压表V2的读数为U2。当R3的滑片向b端移动过程中，电流表A1的读数变化量大小为ΔI1，电流表A2的读数变化量大小为ΔI2，电压表V1的读数变化量大小为ΔU1，电压表V2的读数变化量大小为ΔU2，则(B)
A.U1变小，ΔU2ΔI2不变B.ΔU1
