2025秋沪科版九年级物理上学期期中试题（二）（解析版）

这是一份2025秋沪科版九年级物理上学期期中试题（二）（解析版），共21页。试卷主要包含了单项选择题，多项选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

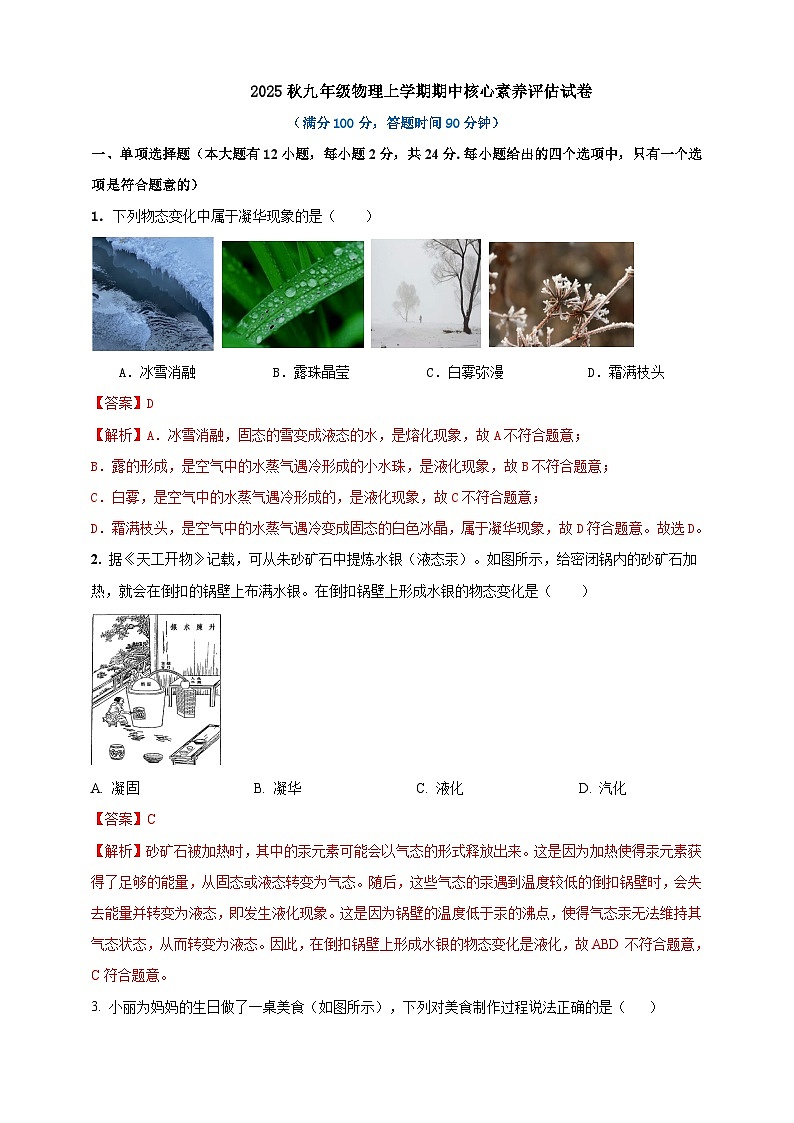

一、单项选择题（本大题有12小题，每小题2分，共24分.每小题给出的四个选项中，只有一个选项是符合题意的）
1. 下列物态变化中属于凝华现象的是（ ）

A．冰雪消融 B．露珠晶莹 C．白雾弥漫 D．霜满枝头
【答案】D
【解析】A．冰雪消融，固态的雪变成液态的水，是熔化现象，故A不符合题意；
B．露的形成，是空气中的水蒸气遇冷形成的小水珠，是液化现象，故B不符合题意；
C．白雾，是空气中的水蒸气遇冷形成的，是液化现象，故C不符合题意；
D．霜满枝头，是空气中的水蒸气遇冷变成固态的白色冰晶，属于凝华现象，故D符合题意。故选D。
2. 据《天工开物》记载，可从朱砂矿石中提炼水银（液态汞）。如图所示，给密闭锅内的砂矿石加热，就会在倒扣的锅壁上布满水银。在倒扣锅壁上形成水银的物态变化是（ ）
A. 凝固B. 凝华C. 液化D. 汽化
【答案】C
【解析】砂矿石被加热时，其中的汞元素可能会以气态的形式释放出来。这是因为加热使得汞元素获得了足够的能量，从固态或液态转变为气态。随后，这些气态的汞遇到温度较低的倒扣锅壁时，会失去能量并转变为液态，即发生液化现象。这是因为锅壁的温度低于汞的沸点，使得气态汞无法维持其气态状态，从而转变为液态。因此，在倒扣锅壁上形成水银的物态变化是液化，故ABD不符合题意，C符合题意。

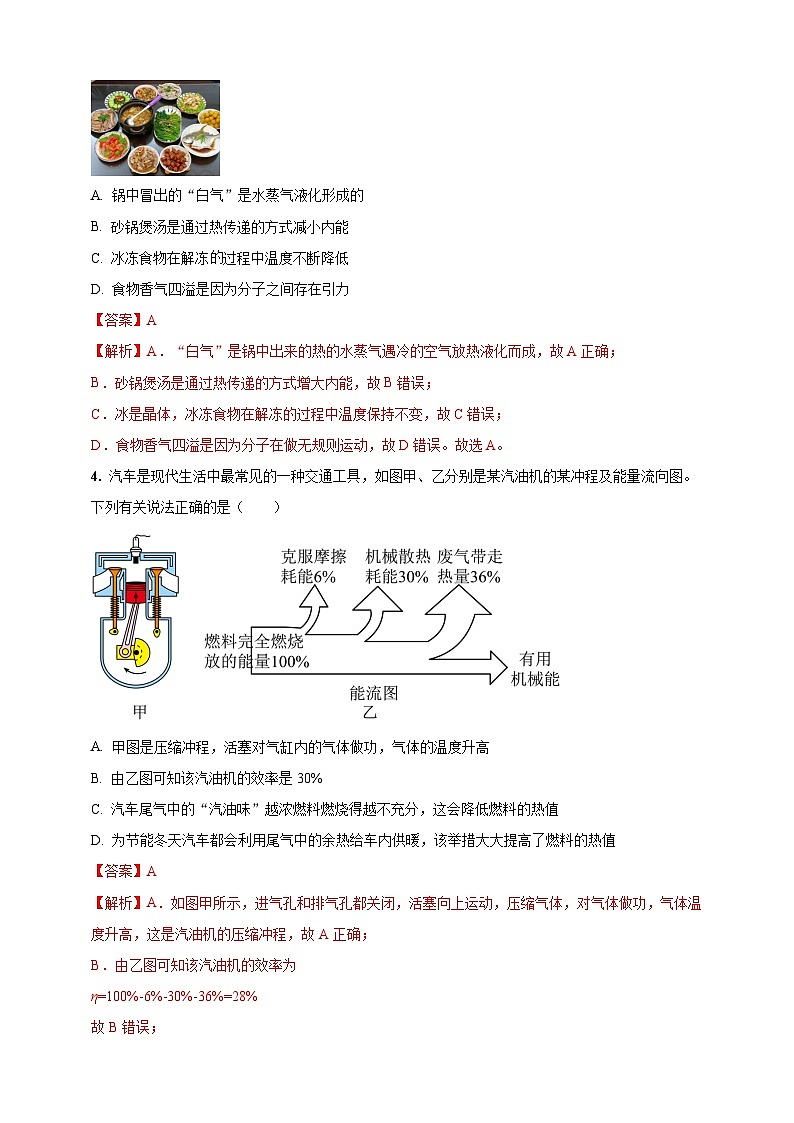

3. 小丽为妈妈的生日做了一桌美食（如图所示），下列对美食制作过程说法正确的是（ ）
A. 锅中冒出的“白气”是水蒸气液化形成的
B. 砂锅煲汤是通过热传递的方式减小内能
C. 冰冻食物在解冻过程中温度不断降低
D. 食物香气四溢是因为分子之间存在引力
【答案】A
【解析】A．“白气”是锅中出来的热的水蒸气遇冷的空气放热液化而成，故A正确；
B．砂锅煲汤是通过热传递的方式增大内能，故B错误；
C．冰是晶体，冰冻食物在解冻的过程中温度保持不变，故C错误；
D．食物香气四溢是因为分子在做无规则运动，故D错误。故选A。
4. 汽车是现代生活中最常见的一种交通工具，如图甲、乙分别是某汽油机的某冲程及能量流向图。下列有关说法正确的是（ ）

A. 甲图是压缩冲程，活塞对气缸内的气体做功，气体的温度升高
B. 由乙图可知该汽油机的效率是30%
C. 汽车尾气中的“汽油味”越浓燃料燃烧得越不充分，这会降低燃料的热值
D. 为节能冬天汽车都会利用尾气中的余热给车内供暖，该举措大大提高了燃料的热值
【答案】A
【解析】A．如图甲所示，进气孔和排气孔都关闭，活塞向上运动，压缩气体，对气体做功，气体温度升高，这是汽油机的压缩冲程，故A正确；
B．由乙图可知该汽油机的效率为
η=100%-6%-30%-36%=28%
故B错误；

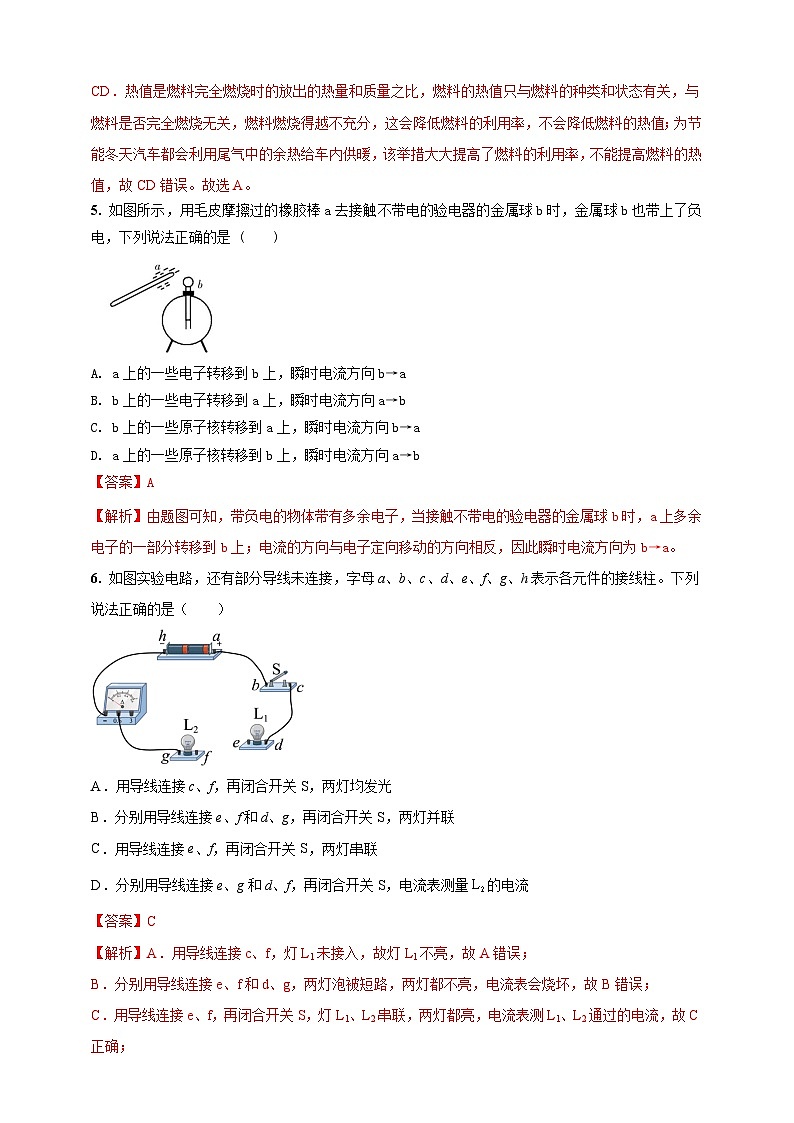

CD．热值是燃料完全燃烧时的放出的热量和质量之比，燃料的热值只与燃料的种类和状态有关，与燃料是否完全燃烧无关，燃料燃烧得越不充分，这会降低燃料的利用率，不会降低燃料的热值；为节能冬天汽车都会利用尾气中的余热给车内供暖，该举措大大提高了燃料的利用率，不能提高燃料的热值，故CD错误。故选A。
5. 如图所示，用毛皮摩擦过的橡胶棒a去接触不带电的验电器的金属球b时，金属球b也带上了负电，下列说法正确的是 ( )
A. a上的一些电子转移到b上，瞬时电流方向b→a
B. b上的一些电子转移到a上，瞬时电流方向a→b
C. b上的一些原子核转移到a上，瞬时电流方向b→a
D. a上的一些原子核转移到b上，瞬时电流方向a→b
【答案】A
【解析】由题图可知，带负电的物体带有多余电子，当接触不带电的验电器的金属球b时，a上多余电子的一部分转移到b上；电流的方向与电子定向移动的方向相反，因此瞬时电流方向为b→a。
6. 如图实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列说法正确的是（ ）
A．用导线连接c、f，再闭合开关S，两灯均发光
B．分别用导线连接e、f和d、g，再闭合开关S，两灯并联
C．用导线连接e、f，再闭合开关S，两灯串联
D．分别用导线连接e、g和d、f，再闭合开关S，电流表测量的电流
【答案】C
【解析】A．用导线连接c、f，灯L1未接入，故灯L1不亮，故A错误；
B．分别用导线连接e、f和d、g，两灯泡被短路，两灯都不亮，电流表会烧坏，故B错误；
C．用导线连接e、f，再闭合开关S，灯L1、L2串联，两灯都亮，电流表测L1、L2通过的电流，故C正确；
D．用导线连接e、g和d、f，再闭合开关S，两个灯泡并联，两个灯泡都亮，电流表串联在干路，测干路电流，故D错误。故选C。
7. 如图所示电路，闭合开关、，小灯泡和均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A. 小灯泡和串联
B. 电流表测量电路的总电流
C. 若只断开，小灯泡熄灭，正常发光
D. 若灯突然熄灭，是因为电压表发生断路
【答案】C
【解析】由图可知，灯L1与灯L2并联，开关S2控制干路，灯L1与开关S1在一条支路，灯L2与电流表串联在另一条支路中，电压表并联在灯L1的电压；
A．由图可知，闭合开关S1、S2，灯L1和L2并联，故A错误；
B．由图可知，电流表与灯L2在一条支路上，所以电流表测量流过灯L2支路的电流，故B错误；
C．由图可知，灯L1与L2并联，若只断开开关S1，灯L1熄灭，而灯泡L2不受影响，故C正确；
D．由图可知，若电压表发生断路，灯L1仍正常发光，故D错误。故选C。
8. 关于导体的电阻，下列说法正确的是（ ）
A．导体在接入电路前没有电阻；
B．导体的电阻随通过导体电流的增大而减小；
C．同种材料制成的长短相同的两根电阻丝，细的比粗的电阻大；
D．镍铬合金丝的电阻比铜丝的电阻大
【答案】C
【解析】ABC．电阻是导体的一种属性，它的大小与导体通过电流的大小及有无电流通过都无关，只与导体的材料、长度、横截面积有关，且材料、长短相同的电阻丝，横截面积越大，电阻越小，所以细的电阻丝比粗的电阻大，故AB错误，C正确；
D．镍铬合金丝与铜丝的横截面积和长度都不知道，无法比较它们电阻的大小，而长度和横截面积都相同时，镍铬合金丝的电阻比铜丝的大，故D错误。故选C。
9. 如图所示，是螺丝口灯座，连接时要求灯座的金属螺旋套与家庭电路的零线连接，灯座顶端的弹簧片与火线连接。下图中，螺丝口灯座与家庭电路、开关连接正确的是（ ）
A. B. C. D.
【答案】B
【解析】A．如图，灯座的金属螺旋套与家庭电路的火线连接，灯座顶端的弹簧片经过开关与零线连接，故A错误；
B．如图，灯座的金属螺旋套与家庭电路的零线连接，灯座顶端的弹簧片经过开关与火线连接，故B正确；
C．如图，灯座的金属螺旋套经过开关与家庭电路的火线连接，灯座顶端的弹簧片与零线连接，故C错误；
D．如图，灯座的金属螺旋套经过开关与家庭电路的零线连接，灯座顶端的弹簧片与火线连接，开关接在了零线上，故D错误。故选B。
10．如图甲、乙是利用“伏安法”测量定值电阻和小灯泡的阻值时画出的U-I图象，对于图象的分析错误的是（ ）
A．由图象可知，当电阻两端电压为零时，其阻值也为零
B．由图甲可知，通过定值电阻的电流与其两端的电压成正比
C．由图乙可知，通过小灯泡的电流与其两端的电压不成正比
D．为了减小误差，应该用多次测量的方法，计算定值电阻的阻值
【答案】A
【解析】A．导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；与电压、电流无关，所以，当电阻两端的电压为0时，电阻的阻值不等于0，故A错误，符合题意；
B．由图甲可知，通过定值电阻的电流增大，定值电阻两端的电压也会随之成比例增大，所以通过定值电阻的电流与其两端的电压成正比，故B正确，不符合题意；
C．由图乙可知，通过小灯泡的电流增大，小灯泡两端的电压会随之不成比例增大，所以通过小灯泡的电流与其两端的电压不成正比，故C正确，不符合题意；
D．测定值电阻的阻值时，多次测量求平均值可减小误差，D正确，不符题意。
11．将电阻R1、R2串联后接在电源两端，R1、R2两端的电压U1、U2之比为5︰3。若将它们并联后接在同一电源两端，如图所示，闭合电键S，电流表A与A1的示数之比为（ ）
A．3︰8B．8︰3C．3︰5D．5︰3
【答案】B
【解析】两电阻串联时，电路中各处的电流相等，根据欧姆定律可得
由电路图可知，两电阻并联，电流表A1测R1支路的电流，A测干路电路，因为各支路两端的电压相等，根据欧姆定律可得
根据并联电路中干路电流等于各支路电流之和，所以电流表A与A1的示数之比
故选B。
12．如图所示，电源电压保持不变，R1＝10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压和滑动变阻器的最大值分别为（ ）
A．6V 20ΩB．4V 20ΩC．6V 10ΩD．4V 10Ω
【答案】A
【解析】当滑片P在a端时，滑动变阻器接入的电阻最大，
由图乙可知，此时电压表的示数为4V，电流表示数为0.2A，
RP最大＝＝，
当滑片P在b端时，滑动变阻器接入的电阻为0，
此时电压表的示数为0，电流表示数为0.6A，
电源电压：U＝IbR1＝0.6A×10Ω＝6V。故选：A。
二、多项选择题（本大题有4小题，每小题3分，共12分.每小题给出的四个选项中，至少有两个选项是符合题意的，选对但不全得2分，有选错的得0分，全选对的得3分）
13．如图所示是某小组“探究水沸腾时温度变化的特点”的实验装置及根据实验数据绘制的图象，下列分析正确的是（ ）

A. 水不断冒出“白气”是液化现象
B. 水沸腾时，水中上升的气泡由大变小
C. 水沸腾时温度不变，不需要吸热
D. 该实验地点的气压低于1标准大气压
【答案】AD
【解析】A．杯口不断地冒出大量“白气”，这是由于水蒸气遇冷后液化成的小水滴,故A正确；
B．液体的沸腾是内部和表面同时进行的剧烈的汽化现象，沸腾时不断有水汽化为水蒸气进入气泡内，使气泡在上升的过程中体积逐渐增大，最后破裂，故B错误；
C．水在加热过程中，吸收热量，温度升高；沸腾时，吸收热量，温度不变，故C错误；
D．由表格数据知，水在4min开始沸腾，沸腾时水不断吸收热量，水保持98℃不变，这个不变的温度是水的沸点，所以此时水的沸点是98℃,该实验地点的气压低于1标准大气压，故D正确。故选AD。
14. （2024青海省）我们常吃的月饼是在烤箱里“烤”的，但根据南宋《武林旧事》记载，最早的月饼出自笼屉，青海就保留着用蒸笼“蒸”月饼的传统习俗。下列情境中，改变物体内能的方式与“蒸”“烤”不相同的是（ ）

A. 弯折铁丝 B. 钻木取火 C. 压缩空气 D. 酒精灯加热
【答案】ABC
【解析】“蒸”“烤”是通过热传递改变内能；
A．弯折铁丝时对铁丝做功，是通过做功的方式改变内能，故A符合题意；
B．钻木取火时克服摩擦做功，是通过做功的方式改变内能，故B符合题意；
C．压缩空气时活塞对空气做功，是通过做功的方式改变内能，故C符合题意；
D．酒精灯加热时，烧杯中的液体吸收热量，温度升高，内能增大，是通过热传递改变内能，故D不符合题意。故选ABC。
15.如图为试电笔的结构图。下列说法正确的是（ ）

A．试电笔与手接触的部分必须都是绝缘体；
B．使用试电笔时手不能接触笔尖；
C．使用试电笔时手不要接触笔卡；
D．使用试电笔时，若氖管发光，说明接触处与火线是连通的
【答案】BD
【解析】A．使用试电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，所以试电笔与手接触的笔尾部分是导体，故A错误；
BC．使用试电笔时，手不要接触试电笔前端的金属尖，必须接触试电笔末端的金属体，故B正确，C错误；
D．使用试电笔时，若氖管发光，说明接触处与火线是连通的，故D正确。故选BD。
16．如图所示是电阻甲和乙的I－U图像，由图像可知下列判断正确的是（ ）

A．甲的电阻值是20Ω
B．甲的电阻值大于乙的电阻值
C．甲、乙串联，乙两端的电压为1V时，甲两端的电压为3V
D．甲、乙并联，通过甲的电流为0.1A时，通过乙的电流为0.2A
【答案】ACD
【解析】A．分析图像可知，甲是定值电阻，根据欧姆定律，甲的电阻值
故A正确；
B．分析图像可知，甲是定值电阻，乙的阻值是变化的，在两图线相交时，甲的阻值等于乙的阻值，故B错误；
C．由图象可知，甲和乙串联，乙两端电压为1V时，由串联电路电流的规律可知通过甲、乙的电流相等为0.15A，则甲两端电压为3V，故C正确；
D．由图象可知，甲和乙并联，通过甲的电流为0.1A时，由并联电路电压的规律可知甲、乙两端的电压相等为2V，则通过乙的电流为0.2A，故D正确。故选ACD。
三、填空题（本大题有10小题，每空1分，共25分）
17. 如图甲所示，寒暑表测出的气温是 ℃。如图乙所示，温度计的示数为 ℃。

甲 乙
【答案】-3 34
【解析】由图甲知：寒暑表分度值是1℃，液面在零刻度以下，其示数是﹣3℃。
由图乙知，温度计一个大格是10℃，其中又分了10份，故其分度值是1℃，“40”在“30”上方，说明温度高于0℃，所以读数是34℃。
18. 如图是市面上出售的一种网红食品——“炒酸奶”。将的液态氮和酸奶倒入容器中，液态氮迅速汽化_____（选填“吸收”或“放出”）大量热量，使酸奶瞬间______（填物态变化名称）成块。
【答案】吸收；凝固。
【解析】将的液态氮和酸奶倒入容器中，液态氮迅速汽化，同时吸收大量的热量，使环境温度急剧降低，酸奶瞬间由液体凝固成块。
19. 汽油机将内能转化为机械能的是__________冲程，某单缸四冲程汽油机飞轮转速是2400r/min，则此汽油机每秒对外做功____________次。
【答案】 做功 20
【解析】汽油机的做功冲程是通过气体对外做功将内能转化为机械能的。
汽油机的转速为2400r/min，说明1s内汽油机曲轴的转动次数等于40r，一个工作循环中，曲轴转动两周，对外做功一次，1s内曲轴转动40次，故对外做功20次。
20. 绿色发展是高质量发展的底色，为了更好践行绿色发展和“双碳目标”，武汉市区某高架桥上修建了一段全封闭“光伏声屏障”试验路段，如图所示。“光伏声屏障”既可以控制噪声，又可以提供电能，比传统的声屏障设备更节能环保。
（1）“光伏声屏障”是通过阻断噪声______的方式来控制噪声的；
（2）“光伏声屏障”路段的每一块玻璃上贴满了81个小光伏电池板，这些光伏电池板利用太阳能的方式是将太阳能转化为______。这段“光伏声屏障”试验路段每年发电约，相当于完全燃烧______kg的无烟煤释放的能量。（无烟煤的热值为）
【答案】 （1）传播 （2）电能
【解析】（1）“光伏声屏障”是在声音的传播过程中减弱噪声的，通过阻断噪声传播的方式来控制噪声的。
（2）光伏电池板利用太阳能发电，将太阳能转化为电能。
释放的能量
完全燃烧无烟煤的质量
完全燃烧无烟煤的质量为。
21. 干燥的冬季，汽车在行驶过程中容易与空气发生 而带上电荷。因此，通常会在车尾安装一条静电带，如图所示，静电带属于 （选填“导体”或“绝缘体”），能很好地将电荷释放到大地上。
【答案】 摩擦 导体
【解析】干燥的冬季，汽车在行驶过程中容易与空气产生摩擦而带上电荷，发生摩擦起电现象。
静电带需要将电荷释放到大地上，属于导体。
22. 如图所示，要使灯L1和L2串联，应 ；要使灯L1和L2并联，应 （填开关的通断）。开关S1、S2、S3 （填“能”或“不能”）同时闭合。
【答案】闭合S2，断开S1、S3；闭合S1、S3，断开S2；不能。
【解析】由电路图可知，当闭合S2，断开S1、S3时，两个灯泡串联在电路中，只形成一条回路；当闭合S1、S3，断开S2时，两个灯泡分别形成一条回路，并联在电路中；开关S1、S2、S3不能同时闭合，否则电源会被短路。
23. 如图甲所示，当开关S闭合后，电流表A1、A2的指针偏转分别如图乙、丙所示，其中电流表A1测量的是通过 （选填“干路”“L1”或“L2”）的电流，电流表A2的示数应为 A。
【答案】L1；1.2A。
【解析】从电路图可以看出，两灯并联，电流表A2测量干路电流，电流表A1测量灯泡L1支路电流.
由两个电流表的指针位置可知，电流大的电流表指针偏转角度小，说明两个电流表接的量程不一样；由于干路电流比支路电流大，则电流表A1接小量程，分度值为0.02A，示数为0.3A；电流表A2接的是大量程，分度值为0.1A，,示数为1.2A。
24. 如图所示，甲为亮度可调的台灯，电位器实际上是一个 电阻；（选填“可变”或“定值”）；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将 （选填“a和b”、“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用 （选填“铜丝”或“镍铬合金丝”）。
【答案】可变；b和c；镍铬合金丝。
【解析】电位器能改变灯泡的亮度，由此可知，电位器实际上是一个可变电阻。
顺时针旋转旋片时，灯泡变亮，说明电流变大，因电源电压不变，则根据欧姆定律可知电位器接入电路中的电阻应变小，则由图可知应将b、c接线柱接入电路。
在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的作用，而用铜丝制作的话，起不到明显改变电阻的作用，所以应该选用镍铬合金丝。
25．如图是某同学为汽车设计的油量表（实际上就是电流表）原理示意图，R0是定值电阻，R是滑动变阻器，则向油箱里正常加油时，油量表的示数会 （选填“变大”、“变小”或“不变”）；油箱加油过满时，电路 （选填“会”、“不会”）被短路。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图中 （选填“R”、“R0”）两端。
【答案】 变大 不会 R0
【解析】向油箱里正常加油时，浮标升高，滑动变阻器的滑片下移，电阻变小，根据
可知，电流变大，即油量表（电流表）的示数变大。
油箱加油过满时，滑片向下移动到a端，此时电路为R0的简单电路，可以起到保护电路的作用，所以电路不会被短路。
由图知，定值电阻R0与变阻器R串联，油面升高时，滑片向下移动，变阻器接入电路的电阻减小，根据串联电路的分压规律可知，滑动变阻器分得的电压变小，则定值电阻分得的电压变大，所以电压表应并联在图中R0的两端。
26.图甲是小灯泡L和定值电阻R的电流与电压的关系，则R的电阻为______Ω，现将它们并联后接在电压为2V的电源两端，如图乙，则干路中的电流是______A；若将它们串联接在电压为5V的电源两端，如图丙，则电路中电流是______A。
【答案】10；0.8；4。
【解析】小灯泡L和定值电阻R并联后接在电压为2V的电源两端时，因并联电路中各支路两端的电压相等，所以UL=UR=U=2V
由图像可知，对应的电流分别为IL=0.6A，IR=0.2A
因并联电路中干路电流等于各支路电流之和，所以，电路中的总电流I=IL+IR=0.6A+0.2A=0.8A
定值电阻的阻值
小灯泡L和定值电阻R串联后接在5V的电源两端时，因串联电路中各处的电流相等，且总电压等于各分电压之和，所以，由图象可知，电路中的电流为0.4A，灯泡两端的电压为1V、电阻R两端的电压为4V时，电源电压U=1V+4V=5V，符合题意。
四、作图题（本大题有3小题，每小题2分,共6分）
27. “创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。
【答案】如图所示.
【解析】从电源正极依次串联开关、灯泡以及电铃回到电源负极，然后将AB并联在电铃两端，如图所示.
28. 如图所示的电路中有两根导线尚未连接，请以笔画线代替导线补上。要求：灯L1和L2并联，开关S接在干路上，电流表只测量灯L2中的电流（连线不能交叉）。
【答案】如图所示
【解析】灯L1与L2并联，则电流的路径有两条，使灯泡L2的左接线柱与灯泡L1的左接线柱相连，灯泡L1的右接线柱与电源负极相连，电流表与L2串联，开关接在干路中。
29. 如图，小明家要安装一盏“220V 40W”的电灯，要求：开关S控制灯泡，电路连接要符合安全用电原则，先确定中间的那根输电线为零线还是火线，填到括号里，再按要求将图中元件用笔画线代替导线连起来。
【答案】如图所示。
【解析】根据题意可知，用测电笔接触上面的输电线，氖管发光，说明上面的输电线是火线，下面的输电线是地线，那么中间的输电线就是零线；开关S控制灯泡，开关与灯泡串联，为了用电的安全，开关要接在火线和灯泡之间；三孔插座要按照“左零线、右火线、中间地线”的方式接入家庭电路中。
五、实验探究题（本大题有4小题，每空1分，作图每个2分，共21分）
30. （6分）帮助小明完成“探究固体熔化时温度的变化规律”的实验。
（1）小明采用“水浴法”加热，这样做的好处是 ________。
（2）小明使用A、B两支温度计，分别测量固体和水的温度。组装实验器材时应该 ______（填“由下而上”或“由上而下”）依次安装。
（3）实验时，每隔一段时间记录一次温度计的示数。某时刻温度计B的示数如图甲所示，为 ______℃。
（4）图乙是温度计A、B的温度随时间变化的图像。小明观察时发现，试管内出现液体时A的示数就不再升高，当固体全部变成液体后温度再升高。此现象说明固体是 _______（填“晶体”或“非晶体”）。
（5）t0时刻烧杯中的水开始沸腾，分析图像可知，水沸腾的特点是：吸收热量，________。t0时刻试管中的物质处于 _______态。
【答案】（1）物体受热均匀，且温度变化较慢，便于记录实验温度 （2）由下而上 （3）81（4） 晶体 （5）温度保持不变 固液共存态
【解析】（1）采用“水浴法”加热的好处是物体受热均匀，且温度变化比较慢，便于记录实验温度。
（2）酒精灯加热需用使用外焰加热，所以安装器材时要按照“由下而上”的顺序组装。
（3）由图可知，温度计的分度值为1℃，液面对应的刻度线为81，所以示数为81℃。
（4）因为晶体熔化时具有固定的熔点，非晶体没有，晶体熔化时，吸热温度不变，非晶体熔化时，吸热温度上升。由试管内出现液体时A的示数就不再升高，当固体全部变成液体后温度再升高，可说明固体是晶体，熔化时吸热温度不变。
（5）水沸腾的特点是继续吸热，温度保持不变，t0时刻试管中的物质已经熔化，但还没有完全变成液体，故属于固液共存状态。
31．（4分）如图所示，在“比较不同物质吸热情况”的实验中，各取质量为50g、初温为20℃的水和食用油分别装在两个相同的烧杯中，用两个相同的酒精灯加热，每隔1min记录一次数据，如下表所示。

（1）分析实验数据可知， （选填“水”或“食用油”）的吸热能力更强；
（2）实验中主要用到的科学探究方法有控制变量法和 法；
（3）根据表中记录的数据，则2min内食用油吸收的热量是 J，所使用的酒精灯的加热效率
为 【q酒精=3.0×107J/kg，c水=4.2×10³J/（kg·℃）】。
【答案】（1） 水 （2） 转换（3） 6.3×103 21%
【解析】（1）由表中数据可知，相同质量的水和食用油，吸收相同热量时，食用油的温度变化量更大，故可知水的吸热能力更强。
（2）实验中为了控制无关变量，应控制水和食用油的质量和初温相同，故运用了控制变量法，将水和食用油吸收热量的多少转化为加热时间，运用了转换法。
（3）2min内水和食用油吸收的热量相同，故由Q=cmΔt可得
Q吸=c水m水Δt水=c油m油Δt油=4.2×103J/(kg·℃)×0.05kg×(50℃-20℃)=6.3×103J
由Q=mq可得，酒精完全燃烧释放的热量为
Q放=m酒精q酒精=1×10-3kg×3.0×107J/kg=3.0×104J
故可得所使用的酒精灯的加热效率为
32. （3分）在“探究并联电路中的电流特点”实验中，图甲是某小组同学设计的电路图。
（1）图乙是该小组连接的电路，闭合开关S，电流表测通过__________的电流；
（2）该小组同学换用不同规格的小灯泡进行实验，用电流表多次测A、B、C三点电流，记录实验数据如下表。
分析表中数据，以下说法不合理的是__________；
A.四次实验中电流表选用量程为0~0.6A
B.表中的数据均在误差范围内
C.此实验还可测量更多组数据
D.通过多次实验，可避免偶然性
（3）小成同学测量通过灯泡L1电流时，L1正常发光，L2忽亮忽灭，他接下来的操作应该是__________。（写出一条即可）
【答案】 （1）L2 （2）B （3）将灯泡L2拧一拧
【解析】（1）由图乙可知，两灯泡并联，电流表在L2所在支路，因此测量的是通过L2电流。
（2）A．由表中数据可知，分度值为0.02A，因此电流表选用的是0~0.6A量程，故A不符合题意；
B．由第4次实验数据可知，IC处的电流不在误差范围内，故B符合题意；
CD．本实验中多次测量可以避免偶然性，寻找普遍性规律，因此实验还可测量更多组数据，故CD不符合题意。
故选B。
（3）由题意可知，L2忽亮忽灭，说明L2接触不良，因此可以将灯泡L2拧一拧。
33.（8分）请你和小新一起完成“伏安法测电阻”的实验。选用的器材有：电源、电压表、电流表、定值电阻、滑动变阻器、开关和若干导线。
（1）在图甲中，以画线代替导线将滑动变阻器连入电路中 。滑动变阻器的作用是 ；
（2）连接电路时，小新刚一“试触”就发现电流表指针迅速摆到最大位置，其原因可能是：
① ；② ；
（3）实验过程中，当电压表的示数如图乙所示，电流表的示数为0.3A，此时待测电阻的阻值为 Ω；
（4）善于探究的你发现用图丙所示方法也能测出Rx的阻值（滑动变阻器的最大阻值为RP），测量步骤如下：
①将滑动变阻器滑片P滑到A端，闭合开关S，读出电压表的示数U1；
② ；
③被测电阻Rx= （用物理量符号表示）。
【答案】（1）见解析；（2）电流表选择了小量程，电源电压太高；（3）5；（4）见解析，

【解析】（1,滑动变阻器上下各选一个接线柱串联在电路中，如下图所示：

“伏安法测电阻”的实验中，为了减小实验误差，应多次测量取平均值，故滑动变阻器的作用是保护电路和改变电阻两端的电压和通过电阻的电流。
（2）“试触”时，指针摆到电流表的最大刻度，说明电路中的电流较大，可能是电流表量程太小，可能是电源电压太大。
（3）实验过程中，当电压表的示数如图乙所示，电压表选用0~3V的量程，分度值0.1V，其示数为1.5V，电流表的示数为0.3A，则此时待测电阻的阻值为
（4）②将滑动变阻器的滑片移到B端，闭合开关S，读出电压表的示数U2。
③在步骤①中，电路为只有Rx的简单电路，电压表测电源电压为U1；在步骤②中，Rx与滑动变阻器最大阻值RP串联，电压表测Rx两端的电压，根据串联电路电压规律，滑动变阻器两端电压为
U滑=U1-U2
根据分压原理得到

六、计算题（本大题有2小题，共12分）
34. （6分）山西拥有丰富的历史文化遗产。暑假期间小明一家从平遥古城自驾前往五台山，进行古建筑研学旅行。平遥古城到五台山全程约360km，驾车前往大约需要4h。（汽油的热值q取4.5×107J/kg，汽油的密度ρ取0.8×103kg/m3）
（1）求汽车的平均速度。
（2）汽车全程消耗汽油25L，求汽油完全燃烧放出的热量Q。
（3）若汽车发动机全程的平均功率为25kW，求汽车发动机的效率。
【答案】（1）90km/h；（2）9×108J；（3）40%
【解析】（1）汽车的平均速度
（2）全程消耗汽油的体积为
V=25L=0.025m3
汽油的质量为
m=ρV=0.8×103kg/m3×0.025m3=20kg
汽油完全燃烧放出的热量
Q=mq=20kg×4.5×107J/kg=9×108J
（3）汽车全程所做有用功为
W=Pt=25×103W×4×3600s=3.6×108J
则汽车发动机的效率
答：（1）汽车的平均速度为90km/h；
（2）汽汽油完全燃烧放出的热量为9×108J；
（3）汽车发动机的效率为40%。
35．（6分）如图所示，电源电压为6V，且保持不变，已知滑动变阻器的最大阻值是，滑片P在变阻器的最左端时，电流表的示数为0.6A，求：
（1）R1的电阻。
（2）若滑片P移动到变阻器的最右端时，电压表的示数是多大？
【答案】（1）；（2）5V
【解析】如图所示，R1与R2串联，电压表测R2两端的电压。
（1）滑片P在变阻器的最左端时，变阻器的阻值为0，此时电路为R1的简单电路，电流表的示数为0.6A，R1的电阻为
（2）若滑片P移动到变阻器的最右端时，滑动变阻器为最大阻值，是，此时电路的电流为
电压表的示数是
答：（1）R1的电阻为；
（2）若滑片P移动到变阻器的最右端时，电压表的示数是5V。
物质
加热时间/min
消耗酒精/g
末温度/℃
物质
加热时间/min
消耗酒精/g
末温度/℃
食用油
1
0. 5
54
水
1
0. 5
35
2
1. 0
88
2
1. 0
50
3
1. 5
122
3
1. 5
65
实验次数
IA/A
IB/A
IC/A
1
0.30
0.22
0.50
2
0.22
0.28
0.50
3
0.24
0.22
0.46
4
0.28
0.30
0.28
