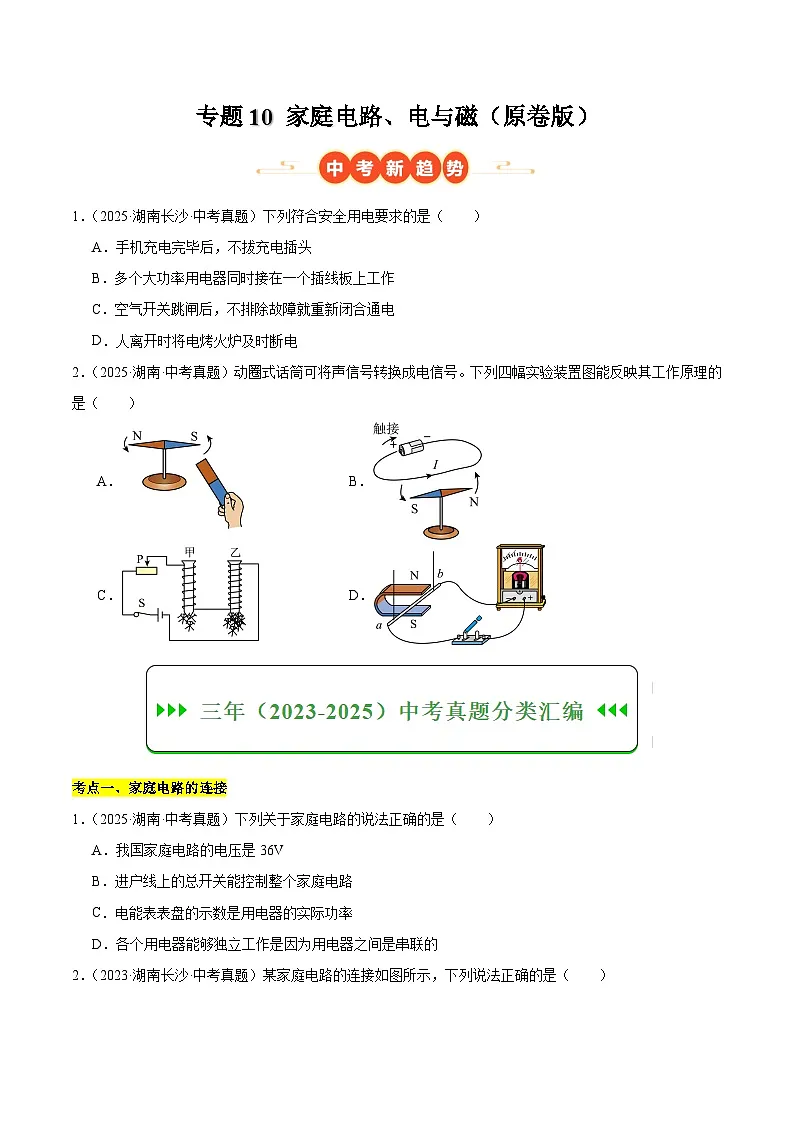

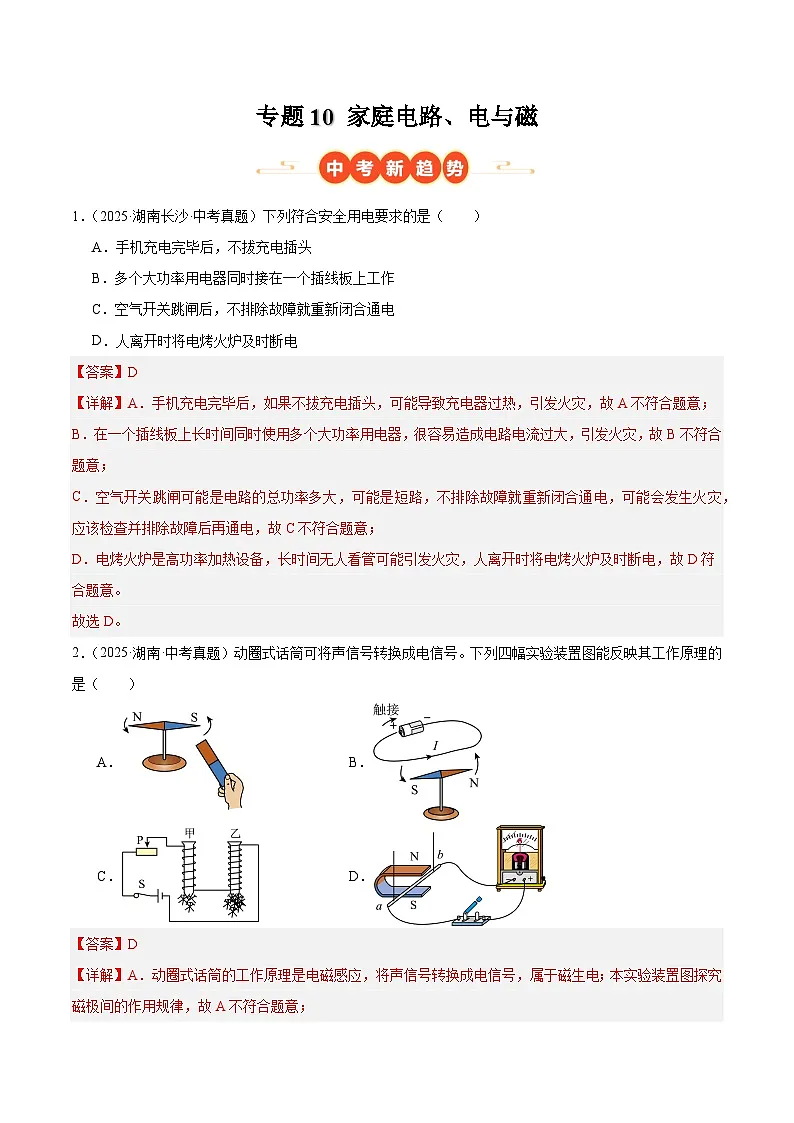

专题10 家庭电路、电与磁（湖南专用）-【好题汇编】三年（2023-2025）中考物理真题分类汇编 试题 含答案

这是一份专题10 家庭电路、电与磁（湖南专用）-【好题汇编】三年（2023-2025）中考物理真题分类汇编 试题 含答案，文件包含专题10家庭电路电与磁湖南专用原卷版docx、专题10家庭电路电与磁湖南专用解析版docx等2份试卷配套教学资源，其中试卷共33页， 欢迎下载使用。
A．手机充电完毕后，不拔充电插头
B．多个大功率用电器同时接在一个插线板上工作
C．空气开关跳闸后，不排除故障就重新闭合通电
D．人离开时将电烤火炉及时断电
【答案】D
【详解】A．手机充电完毕后，如果不拔充电插头，可能导致充电器过热，引发火灾，故A不符合题意；
B．在一个插线板上长时间同时使用多个大功率用电器，很容易造成电路电流过大，引发火灾，故B不符合题意；
C．空气开关跳闸可能是电路的总功率多大，可能是短路，不排除故障就重新闭合通电，可能会发生火灾，应该检查并排除故障后再通电，故C不符合题意；
D．电烤火炉是高功率加热设备，长时间无人看管可能引发火灾，人离开时将电烤火炉及时断电，故D符合题意。
故选D。
2．（2025·湖南·中考真题）动圈式话筒可将声信号转换成电信号。下列四幅实验装置图能反映其工作原理的是（ ）
A．B．
C．D．
【答案】D
【详解】A．动圈式话筒的工作原理是电磁感应，将声信号转换成电信号，属于磁生电；本实验装置图探究磁极间的作用规律，故A不符合题意；
B．本实验装置图为电流的磁效应，属于电生磁，故B不符合题意；
C．本实验装置图探究与电磁铁磁性强弱有关的因素，与动圈式话筒的工作原理不同，故C不符合题意；
D．本实验装置图探究电磁感应的条件，属于磁生电，与动圈式话筒的工作原理相同，故D符合题意。
故选D。
考点一、家庭电路的连接

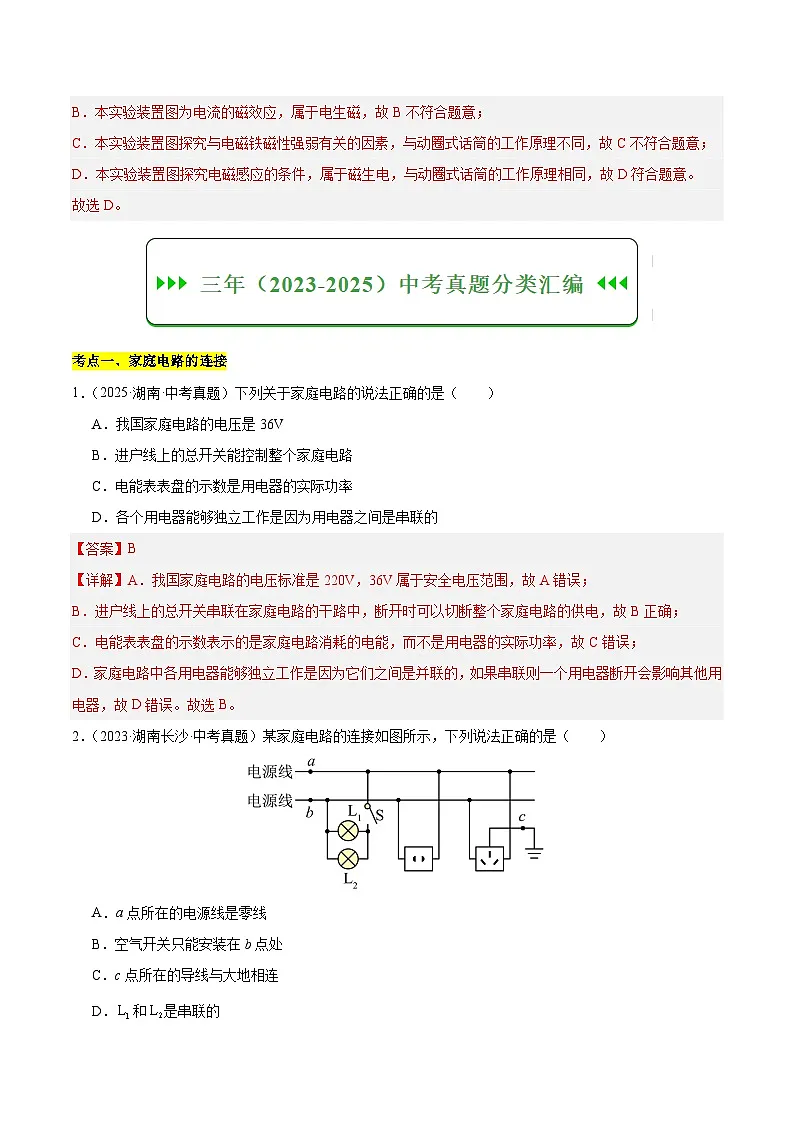

1．（2025·湖南·中考真题）下列关于家庭电路的说法正确的是（ ）
A．我国家庭电路的电压是36V
B．进户线上的总开关能控制整个家庭电路
C．电能表表盘的示数是用电器的实际功率
D．各个用电器能够独立工作是因为用电器之间是串联的
【答案】B
【详解】A．我国家庭电路的电压标准是220V，36V属于安全电压范围，故A错误；
B．进户线上的总开关串联在家庭电路的干路中，断开时可以切断整个家庭电路的供电，故B正确；
C．电能表表盘的示数表示的是家庭电路消耗的电能，而不是用电器的实际功率，故C错误；
D．家庭电路中各用电器能够独立工作是因为它们之间是并联的，如果串联则一个用电器断开会影响其他用电器，故D错误。故选B。

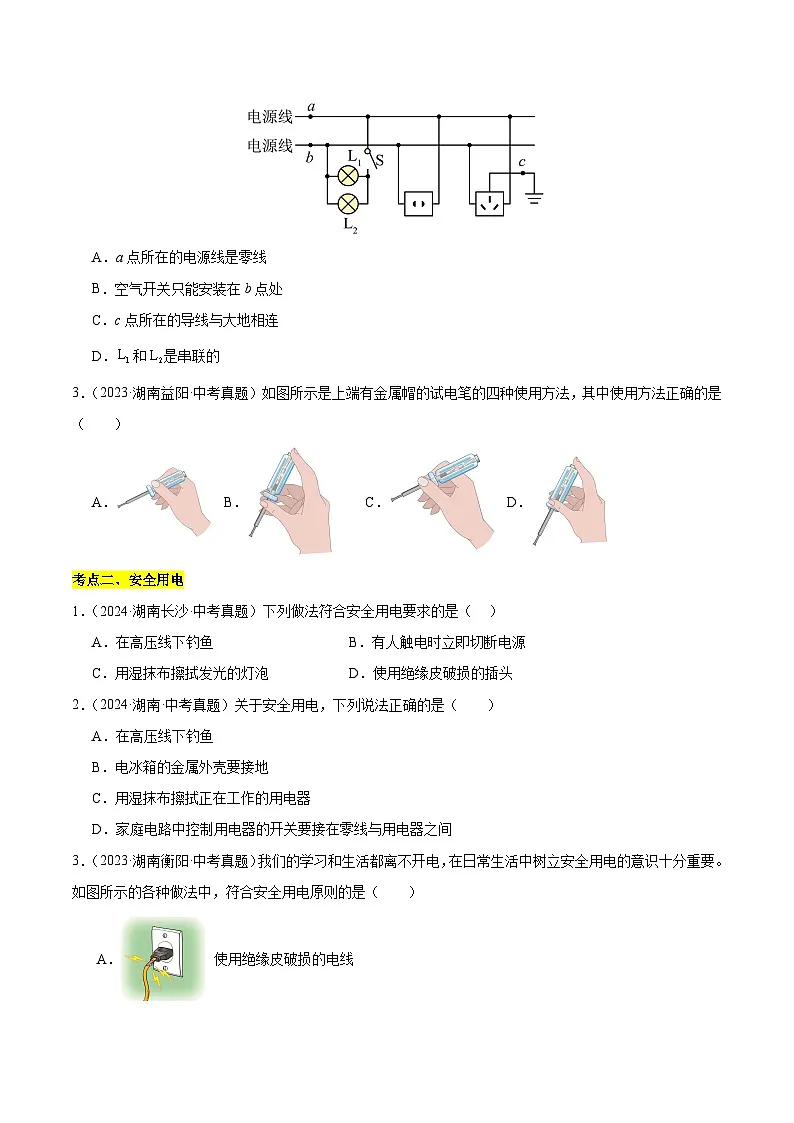

2．（2023·湖南长沙·中考真题）某家庭电路的连接如图所示，下列说法正确的是（ ）
A．a点所在的电源线是零线
B．空气开关只能安装在b点处
C．c点所在的导线与大地相连
D．和是串联的

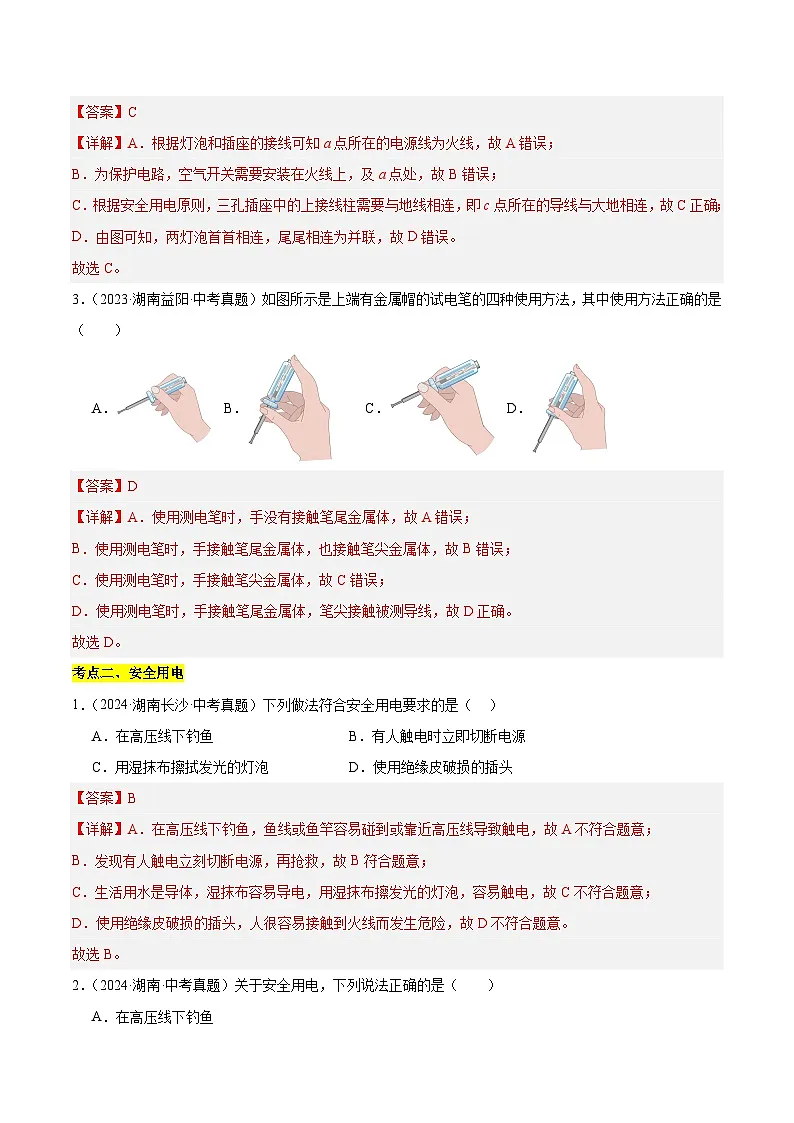

【答案】C
【详解】A．根据灯泡和插座的接线可知a点所在的电源线为火线，故A错误；
B．为保护电路，空气开关需要安装在火线上，及a点处，故B错误；
C．根据安全用电原则，三孔插座中的上接线柱需要与地线相连，即c点所在的导线与大地相连，故C正确；
D．由图可知，两灯泡首首相连，尾尾相连为并联，故D错误。
故选C。
3．（2023·湖南益阳·中考真题）如图所示是上端有金属帽的试电笔的四种使用方法，其中使用方法正确的是（ ）
A． B． C． D．
【答案】D
【详解】A．使用测电笔时，手没有接触笔尾金属体，故A错误；
B．使用测电笔时，手接触笔尾金属体，也接触笔尖金属体，故B错误；
C．使用测电笔时，手接触笔尖金属体，故C错误；
D．使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，故D正确。
故选D。
考点二、安全用电
1．（2024·湖南长沙·中考真题）下列做法符合安全用电要求的是（ ）
A．在高压线下钓鱼B．有人触电时立即切断电源
C．用湿抹布擦拭发光的灯泡D．使用绝缘皮破损的插头
【答案】B
【详解】A．在高压线下钓鱼，鱼线或鱼竿容易碰到或靠近高压线导致触电，故A不符合题意；
B．发现有人触电立刻切断电源，再抢救，故B符合题意；
C．生活用水是导体，湿抹布容易导电，用湿抹布擦发光的灯泡，容易触电，故C不符合题意；
D．使用绝缘皮破损的插头，人很容易接触到火线而发生危险，故D不符合题意。
故选B。
2．（2024·湖南·中考真题）关于安全用电，下列说法正确的是（ ）
A．在高压线下钓鱼
B．电冰箱的金属外壳要接地
C．用湿抹布擦拭正在工作的用电器
D．家庭电路中控制用电器的开关要接在零线与用电器之间
【答案】B
【详解】A．高压线通常带有极高的电压，一旦钓鱼竿或鱼线接触到高压线，就可能引发严重的电击事故，甚至可能导致生命危险，不符合安全用电的原则，故A错误；
B．冰箱使用时金属外壳要接地。当冰箱的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害。故B正确；
C．湿抹布是导体，用湿抹布擦拭正在工作的用电器时很容易触电，不符合安全用电的原则，故C错误；
D．在家庭电路中，控制用电器的开关应该接在火线与用电器之间，而不是零线与用电器之间。电流从火线首先进入开关，然后再接入用电器，最后回到零线。这样的设计是为了确保在开关断开时，用电器与火线之间的连接被切断，从而防止电流通过用电器，确保用电安全。故D错误。
故选B。

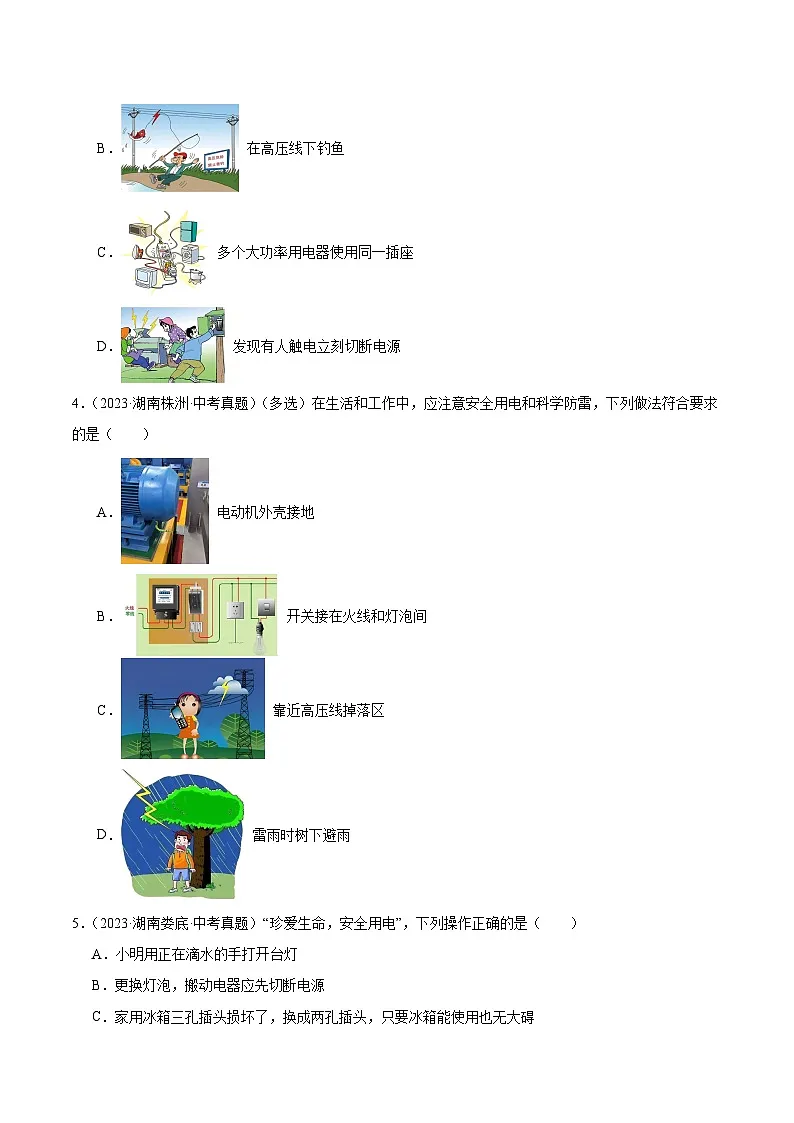

3．（2023·湖南衡阳·中考真题）我们的学习和生活都离不开电，在日常生活中树立安全用电的意识十分重要。如图所示的各种做法中，符合安全用电原则的是（ ）
A． 使用绝缘皮破损的电线
B． 在高压线下钓鱼
C． 多个大功率用电器使用同一插座
D． 发现有人触电立刻切断电源
【答案】D
【详解】A．当电线的绝缘皮破损时，容易漏电和触电，要及时更换，以免会造成触电事故，故A不符合题意；
B．在高压线下，容易发生高压电弧触电，故在高压线下钓鱼容易发生安全事故，故B不符合题意；
C．多个大功率用电器使用同一插座，通过插座的电流过大而引起火灾，故C不符合题意；
D．当发现有人触电立刻切断电源，再施救，故D符合题意。
故选D。
4．（2023·湖南株洲·中考真题）（多选）在生活和工作中，应注意安全用电和科学防雷，下列做法符合要求的是（ ）
A． 电动机外壳接地
B． 开关接在火线和灯泡间
C． 靠近高压线掉落区
D． 雷雨时树下避雨
【答案】AB
【详解】A．电动机外壳接地主要是从安全角度考虑，因为电动机在使用时，因短路、绝缘皮老化、过热等原因，随时有漏电的可能。电动机外壳接地是符合安全要求的，故A符合题意；
B．家庭电路中把开关接在火线和灯泡之间是符合安全要求的，当开关断开时，人接触到灯泡不会触电；如果开关接到零线和灯泡之间，开关断开时，虽然灯泡不发光，但人接触到灯泡就会与火线形成通路而触电，故B符合题意；
C．因为大地是导体，所以人不能太靠近高压线掉落区，故C不符合题意；
D．雷雨时，树干表面因有水而能够导电，大树很容易导上雷电，在树下躲雨的人容易触电，故D不符合题意。故选AB。
5．（2023·湖南娄底·中考真题）“珍爱生命，安全用电”，下列操作正确的是（ ）
A．小明用正在滴水的手打开台灯
B．更换灯泡，搬动电器应先切断电源
C．家用冰箱三孔插头损坏了，换成两孔插头，只要冰箱能使用也无大碍
D．空气开关跳闸后，立即将其合上继续使用
【答案】B
【详解】A．用正在滴水的手打开台灯时，由于生活用水是导体，有发生触电事故的危险，故A错误；
B．为了安全用电，更换灯泡，搬动电器应先切断电源，故B正确；
C．用冰箱三脚插头损坏了，换成两脚插头，虽然冰箱能工作，但若冰箱的外壳漏电时，容易发生触电事故，故C错误；
D．空气开关跳闸后，应排除电路故障后，再将其合上继续使用，故D错误。
故选B。
6．（2023·湖南湘潭·中考真题）下列做法不符合安全用电要求的是（ ）
A．不靠近高压带电体B．家用电器的开关接在火线上
C．用湿抹布擦拭通电的电器D．更换灯泡前先断开电源开关
【答案】C
【详解】A．安全用电的原则是：不接触低压带电体，不靠近高压带电体，故A不符合题意；
B．为了避免开关断开时，触摸电器发生触电，家用电器的开关接在火线上，符合用电安全，故B不符合题意；
C．日常生活中的水时导体，用湿抹布擦拭通电的电器，易发生触电事故，不符合用电安全，故C符合题意；
D．更换灯泡前，为了避免发生触电事故，应先断开电源开关，符合用电安全，故D不符合题意。
故选C。
7．（2023·湖南永州·中考真题）“珍爱生命，安全用电”，生活中掌握一些安全用电的知识是我们人生成长的必修课，下列符合安全用电原则的是（ ）
A．在高压线下放风筝 B．用湿抹布擦发光的灯泡
C．绝缘皮破损的导线继续使用 D．搬动电风扇前应断开电源开关
【答案】D
【详解】A．高压线上的电压很高，在其旁边放风筝，风筝容易挂在高压线上，很有可能会发生导电，使得放风筝的人触电，不符合安全用电原则，故A不符合题意；
B．由于生活用水是导体，在用湿抹布擦发光的灯泡，容易发生触电事故，不符合安全用电原则，故B不符合题意；
C．绝缘皮破损，当人不小心触碰时，就有可能发生触电事故，不符合安全用电原则，故C不符合题意；
D．搬动电风扇前应断开电源开关，这样避免了与带电体接触，符合安全用电原则，故D符合题意。
故选D。
考点三、家庭故障问题
1．（2023·湖南郴州·中考真题）小敏同学按下面的电路图连接了一个模拟家庭电路。开关S闭合后，灯泡能正常发光，用试电笔检测插座的两孔，氖管均不发光。针对该模拟电路，有四位同学发表了以下的观点，你认为正确的是（ ）
A．小华说：保险丝是用电阻较大、熔点较高的材料制成的
B．小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的
C．小丽说：插座无法正常工作，原因可能是cd间断路
D．小潇说：插座无法正常工作，原因可能是ab间断路
【答案】C
【详解】A．保险丝的主要作用是：在家庭电路电流过大时能自动熔断从而对电路起到保护作用，所以保险丝要选用电阻率大且熔点低的材料来制作，故A错误；
B．家庭电路中，为确保安全用电，控制灯泡的开关应该接在火线与灯泡之间，故B错误；
CD．如果ab间断路，则电路中灯泡也不能正常工作；如果cd间断路，灯泡能正常工作，火线上的电不能到达插座的右孔，用试电笔检测插座的两孔，氖管均不发光，符合题意，故C正确，D错误。
故选C。
2．（2023·湖南邵阳·中考真题）下列关于家庭电路和安全用电的说法或做法中，正确的是（ ）
A．湿手触摸开关
B．家庭电路中电流过大的原因一定是发生短路
C．导线的绝缘皮破损后，应立即断电维修
D．更换灯泡或搬动电器前，不需断开电源开关
【答案】C
【详解】A．湿手上的水是导体，人体也是导体，用湿手去触摸开关很容易导致触电事故，这样做很不安全，故A错误；
B．家庭电路中电流过大的原因可能是发生短路，也有可能是因为用电器功率过大引起过载，故B错误；
C．导线的绝缘皮破损后，即容易引起短路，也容易引起触电事故，很不安全；正确的做法是立即断电维修，故C正确；
D．更换灯泡或搬动电器前，一定要先切断电源再操作，否则容易引起触电事故，不安全，故D错误。
故选C。
考点四、磁现象、电生磁
1．（2023·湖南长沙·中考真题）我国是最早用文字记载磁现象的国家之一，下列说法正确的是（ ）
A．“慈（磁）石召铁，或引之也”，说明磁石没有磁性
B．罗盘周围的磁感线真实存在且可见
C．司南静止时指南北是因为受到了地磁场的作用
D．鱼形铁被磁化后制成的指南鱼只有一个磁极
【答案】C
【详解】A．磁石是磁体的一种，具有磁性，故A错误；
B．磁感线是假象的分布在磁体周围的曲线，不是真实存在的，故B错误；
C．地球本身是一个巨大的磁体，指南针能指南北，是因为受到地磁场的作用，故C正确；
D．鱼形铁被磁化后制成的指南鱼也是磁体的一种，任何磁体都有两个磁极，故D错误。故选C。
2．（2023·湖南湘潭·中考真题）（多选）图是汽车尾气中CO浓度的检测电路示意图。气敏电阻R1的阻值随CO浓度增大而减小，R2是滑动变阻器，开关S闭合，当CO浓度高于某一设定值时，电铃报警。下列说法正确的是（ ）
A．电磁铁的上端是N极
B．电铃应接在A和B之间
C．当CO浓度升高时电磁铁的磁性减弱
D．电源用久后，U1减小，CO的报警浓度会变高
【答案】AD
【详解】A．由图可知，电流从电磁铁的下端流入，上端流出，根据安培定则可判断出，电磁铁的上端为N极，故A正确；
B．气敏电阻R1的阻值随CO浓度增大而减小，开关S闭合，电磁铁通电，当CO浓度高于某一设定值时，气敏电阻R1的阻值较小，通过电磁铁的电流比较大，电磁铁的磁性最大，衔铁被吸下来，CD接入电路，电铃报警。所以电铃应接在C和D之间，故B错误；
C．气敏电阻R1的阻值随CO浓度增大而减小，当CO浓度升高时，气敏电阻R1的阻值减小，通过电流变大，电磁铁的磁性增强，故C错误；
D．当CO浓度高于某一设定值时，电铃报警，此时控制电路的电流一定。电源用久后，U1减小，根据可知，电铃发声报警时，控制电路的总电阻减小，气敏电阻R1的阻值减小，CO浓度增大，所以报警浓度会变高，故D增强。
故选AD。
3．（2023·湖南娄底·中考真题）如图所示是一种温度自动控制报警装置电路图。当温度达到90℃时，就会启动报警装置，发出光信号提醒用户。温度计中的水银属于 （选填“导体”或“绝缘体”）；报警时，工作电路中的 灯亮。
【答案】导体 红
【详解】[1][2]当温度计的水银柱上升到90℃时，由于水银是导体，控制电路接通，电磁铁有磁性，将衔铁吸下，报警电路接通，电铃响，红灯亮，起到报警作用，此时绿灯无电流通过，绿灯不亮。
4．（2023·湖南娄底·中考真题）如图所示，将一条形磁体放在小车上，并靠近螺线管，闭合开关后小车向右运动，请在括号中标出通电螺线管的“N”或“S”极和电源的“＋”或“”极。
【答案】
【详解】根据开关闭合，发现小车向右运动，由同名磁极相互排斥可确定螺线管的右端为S极，左端是N极。由安培定则可知，电流从右端流入，左端流出，故电源的右端是正极，左端为负极，如下图所示：
5．（2023·湖南岳阳·中考真题）将图中通电螺线管左端磁极和小磁针右端磁极标在对应括号内。
【答案】
【详解】图中螺线管上的电流向上，根据安培定则可知，螺线管左端为N极，右端为S极，根据磁极间的相互作用，可知小磁针右端为S极，如下图：

6．（2023·湖南怀化·中考真题）如图所示，请根据电流方向判断螺线管的磁极，标出螺线管的右端的极性（选填“N”或“S”）。
【答案】N
【详解】根据右手螺旋定则，伸出右手，大拇指撑开，其余四根手指并拢，并顺着电流的方向握住通电螺线管，大拇指指向的方向就是N极。如图所示，电源的左边是正极，故电流的方向是从左边流进的，右手的四个手指是从下往上自然弯曲的，大拇指指向右边，所以可以判定通电螺线管右边是N极。
考点五、通电导体在磁场中受到力的作用
1．（2023·湖南娄底·中考真题）近日，《新闻联播》中出现了福建舰的最新画面，甲板上三套电磁弹射器清晰可见。电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就会受到磁场强大的作用力，使舰载机迅速获得起飞速度。图中与电磁弹射器工作原理相同的是（ ）
A．B．
C．D．
【答案】D
【详解】由题意知道，电磁弹射器的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，由此可知其原理是通电导体在磁场中受力而运动。
A．该装置为奥斯特实验，说明电流的周围存在磁场，故A不符合题意；
B．电磁铁通电后具有磁性，使小磁针发生偏转，这是电流的磁效应，故B不符合题意；
C．该装置中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动就会产生感应电流，是探究电磁感应现象的装置，故C不符合题意；
D．图中有电源，属于电动机原理，是利用通电导体在磁场中受力而运动的原理工作的，故D符合题意；
故选D。
2．（2023·湖南永州·中考真题）洗衣机是家庭中常见的用电器，其主要部件是电动机，下列四个实验装置能够反映电动机的工作原理是（ ）
A． B．
C． D．
【答案】C
【详解】A．图中研究的是电磁铁两端的极性，利用电流的磁效应，故A不符合题意；
B．图中是奥斯特实验，说明了通电导线周围存在磁场，故B不符合题意；
C．图中闭合开关后，通电导体在磁场中受力运动，揭示了电动机工作原理，故C符合题意；
D．图中导体ab在磁场中做切割磁感线运动时，检流计指针发生偏转，说明产生了感应电流，这是电磁感应现象，是发电机的工作原理，故D不符合题意。
故选C。
3．（2025·湖南长沙·中考真题）（多选）如图所示是一款悬浮月球灯，通电时，月球灯可悬浮在底座上方，右侧虚线框内是它的内部简化结构。月球灯悬浮利用了（ ）
A．电流的热效应B．电流的磁效应
C．同名磁极相互排斥D．异名磁极相互吸引
【答案】BC
【详解】AB．底座内部有一个金属线圈，通电有磁性，断电无磁性，说明月球灯是利用电流的磁效应工作的，故A不符合题意，B符合题意；
CD．月球灯悬浮在空中时，灯内部磁铁的下端和电磁铁上端是同名磁极，同名磁极相互排斥，是利用了同名磁极相互排斥的原理，故C符合题意，D不符合题意。故选BC。
4．（2023·湖南邵阳·中考真题）亮亮同学在新闻上看到“福建舰”上使用了电磁弹射装置，从网上查阅了某电磁弹射装置的原理；给线圈提供电流时产生磁场，炮弹（铁质）被磁化，受到强大的吸引力而加速运动，达到线圈中间时，迅速断电，炮弹飞出炮口（如下图）。当线圈通电时，炮弹头是 （选填“S”或“N”）极。断电后，炮弹还能继续飞行，是因为炮弹具有 。.
【答案】S 惯性
【详解】[1]如图所示，根据右手螺旋定则，大拇指撑开，其余四根手指并拢自然弯曲，顺着图示的电流方向，从外向内握住通电螺线管，大拇指指向左边，说明通电螺线管左边是N极；炮弹（铁质）被磁化，受到强大的吸引力，根据同名磁极相互排斥、异名磁极相互吸引的原理可以判断出炮弹头是S极。
[2] 断电后，炮管没有了磁性，炮弹不再受到磁场力的作用，炮弹能继续飞行，是因为炮弹具有惯性，要保持之前的运动状态。
5．（2023·湖南长沙·中考真题）下图为玩具小汽车内的直流电动机的结构简图，该电动机工作时将电能转化为 能和内能。如果想改变该直流电动机的转动方向，你可以采取的方法是 （写一条合理方法即可）。
【答案】机械 改变电流方向
【详解】[1]电动机工作时，需要消耗电能，同时电动机转动，可知将电能转化为机械能。
[2]改变电动机的转动方向的有两种方法：①可保持磁场方向不变，改变电流方向；②可保持电流方向不变，改变磁场的方向。
6．（2023·湖南怀化·中考真题）法拉第发现“闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流”的现象，能产生这一现象的实验装置是图 （选填“甲”或“乙”）。丙图是电动机的工作原理，该电动机工作时能量转化是 （选填“机械能转化为电能”或“电能转化为机械能”）。
【答案】乙 电能转化为机械能
【详解】[1]图甲是奥斯特实验：电流的磁效应，图乙中，导体AB在磁场中做切割磁感线运动时，能产生感应电流，电磁感应现象。所以图乙符合题意。
[2]电动机的工作原理是：通电导体在磁场中受到力的作用而转动，是电能转化为机械能的过程。
考点六、电磁感应现象
1．（2024·湖南·中考真题）下列生活中的设施设备工作原理主要应用了电磁感应的是（ ）
A．工人师傅的电钻 B．书桌上的台灯
C．家用电饭煲 D．风力发电机
【答案】D
【详解】A．工人师傅的电钻的工作原理是通电导体在磁场中受力的作用，故A不符合题意；
BC．书桌上的台灯、家用电饭煲是利用电流的热效应工作的，故BC不符合题意；
D．风力发电机是利用电磁感应原理工作的，故D符合题意。故选D。
2．（2023·湖南湘潭·中考真题）如图为一种佩戴在手腕上的“计步器”，其基本构造是在一段塑料管中密封一小块磁铁，管外绕着线圈。运动时，磁铁在管中往复运动，线圈输出不断变化的电流，从而实现计步。下列设备与“计步器”产生电流的原理相同的是（ ）
A．发电机B．电动机C．电风扇D．电水壶
【答案】A
【详解】读题可知，“计步器”工作原理是电磁感应现象。
A．发电机是利用电磁感应现象工作的，故A符合题意；
B．电动机的工作原理是通电线圈在磁场中受到力的作用，故B不符合题意；
C．电风扇的工作原理是通电线圈在磁场中受到力的作用，故C不符合题意；
D．电水壶的工作原理是电流的磁效应，故D不符合题意。故选A。
3．（2023·湖南常德·中考真题）下面四幅图中，能反映发电机工作原理的是（ ）
A． B． C． D．
【答案】C
【详解】发电机的工作原理是电磁感应。
A．该装置是探究磁极间相互作用规律的装置，故A不符合题意；
B．该装置是奥斯特实验装置，该实验说明了通电导线周围存在着磁场，故B不符合题意；
C．开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，利用该现象制成了发电机，故C符合题意；
D．开关闭合后，电路中有电流，通电导体或线圈受到磁场力的作用发生运动，这是电动机的制作原理，故D不符合题意。故选C。
4．（2023·湖南益阳·中考真题）下列设备工作时应用了电磁感应原理的是（ ）
A． 风力发电机B． 调光台灯
C． 电风扇D． 电磁起重机
【答案】A
【详解】A．风力发电机是利用电磁感应现象原理制成的，故A符合题意；
B．调光台灯主要是将电能转化成光能，没有应用电磁感应，故B不符合题意；
C．电风扇主要部件是电动机，是利用通电导体在磁场中受力的原理工作的，故C不符合题意；
D．电磁起重机是利用电流的磁效应来工作的，故D不符合题意。故选A。
5．（2023·湖南郴州·中考真题）在探究电磁感应现象时，要改变感应电流的方向，下列方法中正确的是（ ）
A．改变导体切割磁感线的方向 B．改变导体所在处磁场的强弱
C．改变导体切割磁感线的速度大小 D．改变导体的长度
【答案】A
【详解】在探究电磁感应现象时，要改变感应电流的方向，要么改变导体切割磁感线的方向，要么改变磁场的方向，故A正确，BCD错误；
故选A。
6．（2023·湖南衡阳·中考真题）有一种手电筒内部有一个线圈，线圈内有一个可来回运动的条形磁体，摇动手电筒时即可产生电流，使灯泡发光。下列图示实验中，与此手电筒工作原理一致的是（ ）
A． B．
C． D．
【答案】D
【详解】手电筒是利用电磁感应现象制成的，磁铁在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光。
A．当开关闭合时，有电流通过螺线管，在螺线管周围产生磁场，小磁针转动，这是电流的磁效应原理，故A不符合题意；
B．图中的实验是奥斯特实验，是探究电流的磁效应，故B不符合题意；
C．图中的装置是探究通电导体在磁场中受力运动的实验，是将电能转化为机械能，为电动机的原理，故C不符合题意；
D．图中导体在磁场中做切割磁感线运动时，电路中产生了感应电流，可以从电流表指针发生偏转来体现，这是电磁感应现象，与手电筒的制成原理相符合，故D符合题意。故选D。
7．（2024·湖南长沙·中考真题）为了探究什么情况下磁可以生电，小明按图示将AB棒放在蹄形磁体的磁场中，用导线将AB棒的两端跟灵敏电流计连接。
（1）实验室备有铜棒、橡胶棒和玻璃棒，小明应选用 作为本实验中的AB棒；
（2）实验中记录了AB棒运动情况与灵敏电流计指针偏转情况如下表所示；
①分析可得：闭合电路的一部分导体在磁场中做 运动时，导体中就产生感应电流；
②灵敏电流计指针偏转的方向可以反映电路中的电流方向。根据序号为 的两次实验现象可以提出问题：感应电流的方向是否与导体运动的方向有关？
【答案】铜棒 切割磁感线 4、5
【详解】（1）[1]电路中要形成电流，则须保持通路，所以应选择导体作为AB棒，而铜棒是导体，橡胶棒和玻璃棒是绝缘体，故小明应选择铜棒作为本实验中的AB棒。
（2）①[2]由表中现象可知，当导体棒左右运动切割磁感线时，电路中会产生感应电流，这就是电磁感应现象。
②[3]4、5两次实验导体棒的运动方向相反，结果灵敏电流计的指针偏转方向相反，说明电流的方向相反；故根据序号4、5的两次实验现象可以提出问题：感应电流的方向是否与导体运动的方向有关？
考点七、电与磁的综合题
1．（2025·湖南·中考真题）为预防“倒春寒”对种子萌发的影响，科技小组为学校的育种温室设计了如图甲所示的温控电路。整个温控电路位于温室内，且当温室内温度低于20℃时启用。其控制电路的电源电压恒定，为变阻器，热敏电阻的阻值随温度变化的关系如图乙所示，电磁铁线圈电阻忽略不计。工作电路有高温和低温两个挡位，低温挡位可使温室内降温比较平缓，、均为加热电阻。已知通过电磁铁线圈的电流大于或等于25mA时，衔铁被吸下，与触点A分开，接通触点B。通过电磁铁线圈的电流小于或等于20mA时，衔铁被弹回，与触点B分开，接通触点A。
(1)调好的阻值，闭合开关，电磁铁上端磁极为 极；的温度升高，电磁铁磁性强弱如何变化？ ；
(2)将控制电路中阻值调为480Ω，可使温室内达到允许的最高温度30℃，达到时衔铁刚好被吸下，求控制电路的电源电压；
(3)工作电路要求：高温挡功率需在800~1200W之间，低温挡功率需在100~200W之间。已知实验室只有阻值大小为20Ω、50Ω、200Ω、300Ω的加热电阻各一个，不考虑温度对加热电阻阻值的影响，则应选用哪一个加热电阻（写出必要的计算过程）。
【答案】(1) N 电磁铁磁性会增加 (2)20V (3)300Ω
【详解】（1）[1]根据右手定则，电磁铁上方为N极。
[2]根据图乙，的电阻随温度的升高而降低，在控制电路中，电源电压不变，电路总电阻变低，则电流变大；通过电磁铁的电流变大，电磁铁的磁性增加。
（2）当室内温度为30℃时，根据图乙可知
此时衔铁刚好被吸下即
则控制电路的电源电压
（3）根据题意，当温度升高，热敏电阻阻值降低，电流变大，当电流达到25毫安时，衔铁被吸下。所以为低温挡，反之为高温挡；对于低温挡的功率要求可知
，所以应该选择300Ω的加热电阻。
2．（2023·湖南衡阳·中考真题）近几年衡阳市进行老旧小区改造，不少多层楼房安装了电梯。图甲是某小区电梯的结构示意图，它由轿厢、配重、滑轮、缆绳、钢丝绳和电动机组成，轿厢质量为400kg，配重质量为300kg，绳重和摩擦忽略不计。为了安全，电梯设置了超载自动报警系统，如图乙。闭合控制开关S1，电梯没有超载时，再闭合运行开关S2，电动机正常工作：超载时（即控制电路中的电流），电铃发出报警铃声，即使闭合S2，电动机也不工作。控制电路电源电压为9V，定值电阻的阻值为30Ω，电磁铁线圈电阻不计，轿厢内底面压力传感器的阻值与它所受压力F的关系如图丙所示。
（1）该电梯空载静止时，与轿厢相连的缆绳对轿厢的拉力为 N，超载时，图乙中触点将与 点接触（选填“A”或“B”），电铃发出报警铃声；
（2）该电梯某次轿厢内载人和货物的总重为8000N，试通过计算判断电梯是否超载；
（3）如图丁所示是某次电梯上升时的图像，若轿厢内人和货物总重为5000N，求电梯匀速上升运行阶段，电动机牵引轿厢的钢丝绳做功的功率。

【答案】3000 A 超载 1.2×104W
【详解】（1）[1]该电梯空载静止时，配重和轿厢都处于静止状态，与轿厢相连的缆绳对轿厢的拉力大小等于配重的重力，即F缆绳=G配重=m配重g=300kg×10N/kg=3000N
[2]由图乙可知，超载时，触点与A接触，电铃接入电路中，电铃发出报警铃声。
（2）[3]该电梯某次轿厢内载人和货物的总重为8000N，轿厢内底面压力传感器受到的压力F压=8000N
由图丙可知，压敏电阻R2=30Ω，电路中的电流
说明电梯超载。
（3）[4]由图丁可知，电梯匀速上升阶段的速度是2m/s，对轿厢受力分析，轿厢受到三个力的作用：轿厢自身的重力、绳子对轿厢竖直向上的拉力以及钢丝绳对轿厢的拉力，当轿厢匀速直线运动时，受力平衡，轿厢整体的重力
G总= G厢+G = m厢g+G=400kg×10N/kg+5000N=9000N
钢丝绳对轿厢的拉力
F钢=G总- F缆绳=9000N-3000N=6000N
电梯满载匀速运行时，电动机钢丝绳对轿厢拉力的功率
3．（2023·湖南湘潭·中考真题）变频空调的变频压缩机可以根据环境温度自动调整工作时间和功率。某变频空调电路原理示意图如图甲所示，其中控制电路的电源电压U1=12V，Rs为调控电阻，可通过遥控调节其阻值大小，Rt为热敏电阻，其阻值随温度变化的图像如图乙所示，L为磁控开关，当热敏电阻Rt的阻值发生变化时，磁控开关线圈的电流随之发生变化，当电流大于或等于0.02A时，L的两个磁性弹片相互吸合，工作电路的变频压缩机开始工作。电压U2=220V，R0为保护电阻，磁控开关L的线圈电阻不计。问：
（1）压缩机工作过程中内部的电动机主要把电能转化成 能；当S接通，电流大于或等于0.02A时，L的两个磁性弹片的前端为 名磁极；
（2）由图可知，热敏电阻Rt的阻值随着温度t的升高而 ；若房间内部的温度为22.5℃，此时热敏电阻Rt的阻值为 Ω；
（3）用遥控将Rs的阻值调小时，设定温度变 ；家用空调最高设定温度通常为 30℃，则调控电阻Rs的阻值不能超过 Ω；
（4）由于变频作用，某段时间内工作电路的总功率变化如图丙所示，已知保护电阻R0=2Ω，则10min内R0消耗的电能是多少？( )

【答案】机械 异 变小 100 低 550 14880 J
【详解】（1）[1]压缩机工作过程中内部的电动机消耗电能，获得机械能和内能，但主要把电能转化成机械能。
[2]L为磁控开关，当热敏电阻Rt的阻值发生变化时，磁控开关线圈的电流随之发生变化，当电流大于或等于0.02A时，L的两个磁性弹片相互吸合，工作电路的变频压缩机开始工作。说明L的两个磁性弹片的前端为异名磁极。
（2）[3]热敏电阻Rt的阻值随温度变化的图像如图乙所示，可知热敏电阻Rt的阻值随着温度t的升高而变小。
[4]若房间内部的温度为22.5℃，由图像可知，此时热敏电阻Rt的阻值为100Ω。
（3）[5]当热敏电阻Rt的阻值发生变化时，磁控开关线圈的电流随之发生变化，当电流大于或等于0.02A时，L的两个磁性弹片相互吸合，工作电路的变频压缩机开始工作。此时控制电路的总电阻
控制电路的总电阻等于热敏电阻Rt与调控电阻Rs的和，用遥控将Rs的阻值调小时，热敏电阻Rt的阻值就将变大，由图乙可知，此时设定温度变低。
[6]由图乙可知，家用空调最高设定温度通常为30℃，此时热敏电阻的最小阻值为50Ω，则调控电阻Rs的阻值不能超过
即家用空调最高设定温度通常为30℃，则调控电阻Rs的阻值不能超过550Ω。
（4）[7]由图丙可知，工作电路在10min内，以1100W工作4min，接下来以440W工作6min。以1100W工作时，由可得工作电流
以440 W时，由可得工作电流
则0~4min内，电流通过R0产生的热量
则4~10min内，电流通过R0产生的热量
故10min内R0消耗的电能
序号
AB棒运动情况
灵敏电流计指针偏转情况
1
不动
不偏转
2
向上运动
不偏转
3
向下运动
不偏转
4
向左运动
向右偏转
5
向右运动
向左偏转
