安徽省合肥市2023-2024学年八年级下学期期中物理试卷

这是一份安徽省合肥市2023-2024学年八年级下学期期中物理试卷，共21页。试卷主要包含了填空题，选择题，实验和探究题，计算与推导题等内容，欢迎下载使用。

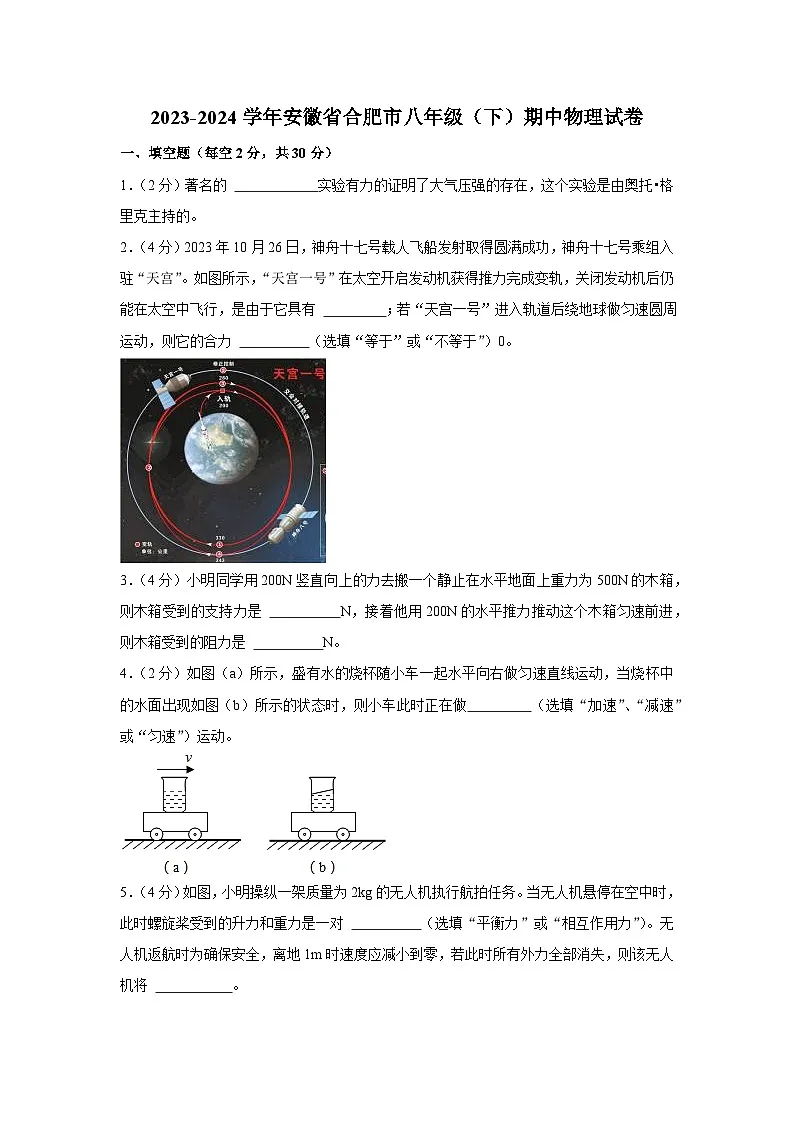

1．（2分）著名的 实验有力的证明了大气压强的存在，这个实验是由奥托•格里克主持的。
2．（4分）2023年10月26日，神舟十七号载人飞船发射取得圆满成功，神舟十七号乘组入驻“天宫”。如图所示，“天宫一号”在太空开启发动机获得推力完成变轨，关闭发动机后仍能在太空中飞行，是由于它具有 ；若“天宫一号”进入轨道后绕地球做匀速圆周运动，则它的合力 （选填“等于”或“不等于”）0。
3．（4分）小明同学用200N竖直向上的力去搬一个静止在水平地面上重力为500N的木箱，则木箱受到的支持力是 N，接着他用200N的水平推力推动这个木箱匀速前进，则木箱受到的阻力是 N。
4．（2分）如图（a）所示，盛有水的烧杯随小车一起水平向右做匀速直线运动，当烧杯中的水面出现如图（b）所示的状态时，则小车此时正在做 （选填“加速”、“减速”或“匀速”）运动。
5．（4分）如图，小明操纵一架质量为2kg的无人机执行航拍任务。当无人机悬停在空中时，此时螺旋桨受到的升力和重力是一对 （选填“平衡力”或“相互作用力”）。无人机返航时为确保安全，离地1m时速度应减小到零，若此时所有外力全部消失，则该无人机将 。

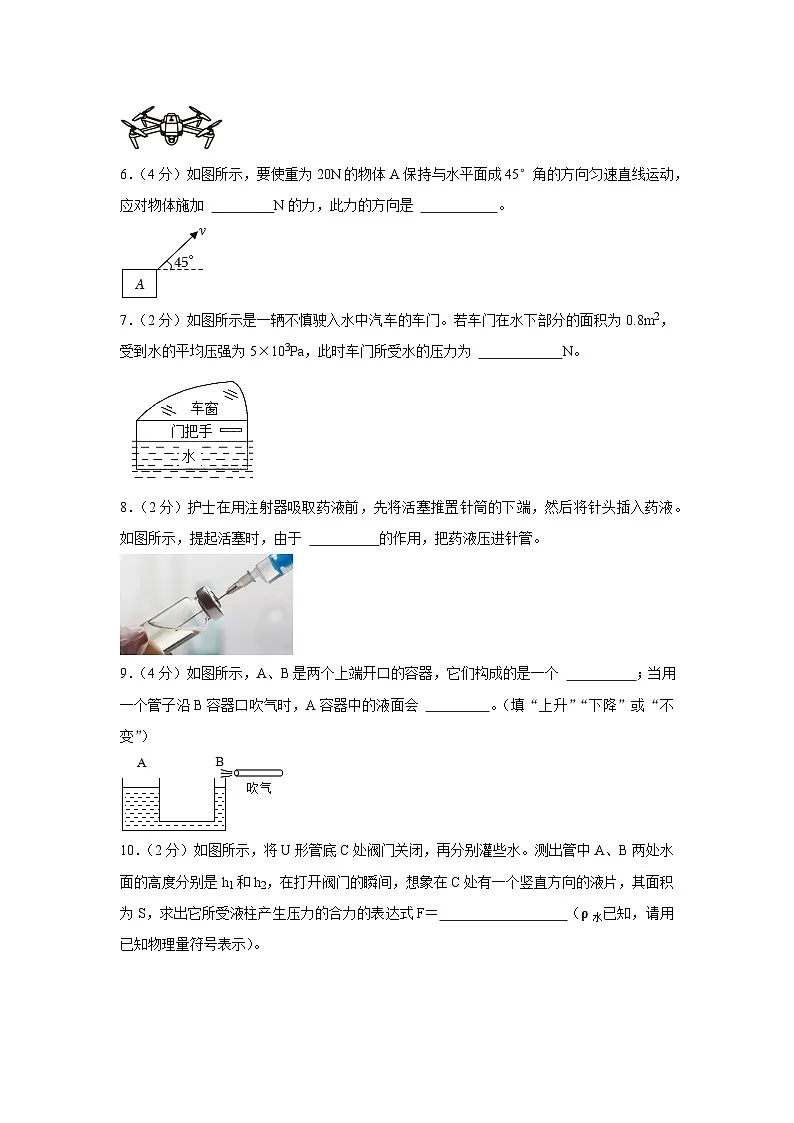

6．（4分）如图所示，要使重为20N的物体A保持与水平面成45°角的方向匀速直线运动，应对物体施加 N的力，此力的方向是 。
7．（2分）如图所示是一辆不慎驶入水中汽车的车门。若车门在水下部分的面积为0.8m2，受到水的平均压强为5×103Pa，此时车门所受水的压力为 N。
8．（2分）护士在用注射器吸取药液前，先将活塞推置针筒的下端，然后将针头插入药液。如图所示，提起活塞时，由于 的作用，把药液压进针管。
9．（4分）如图所示，A、B是两个上端开口的容器，它们构成的是一个 ；当用一个管子沿B容器口吹气时，A容器中的液面会 。（填“上升”“下降”或“不变”）

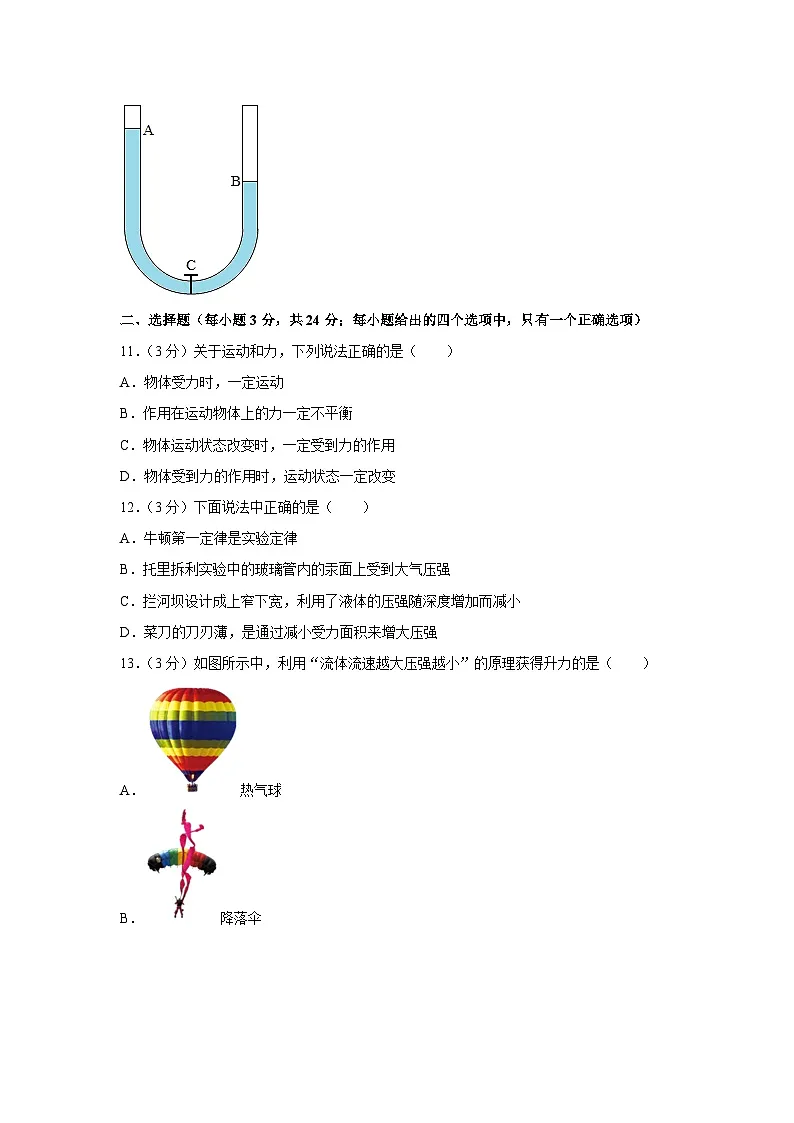

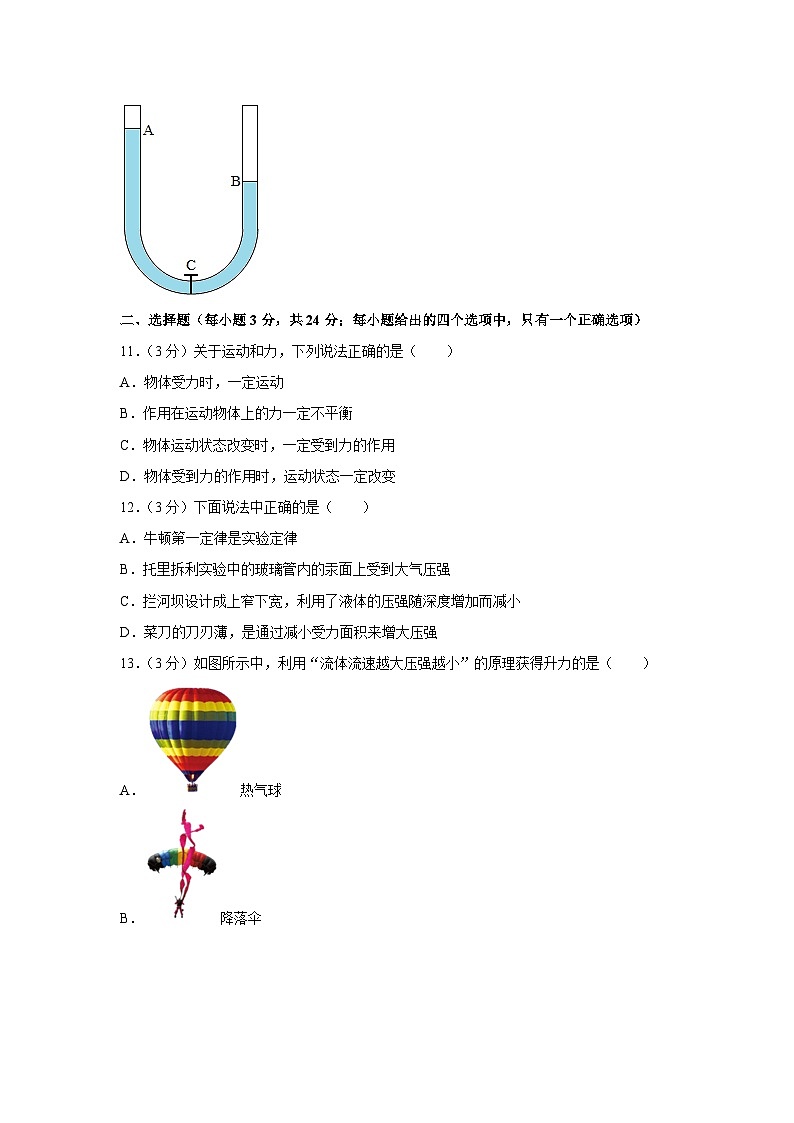

10．（2分）如图所示，将U形管底C处阀门关闭，再分别灌些水。测出管中A、B两处水面的高度分别是h1和h2，在打开阀门的瞬间，想象在C处有一个竖直方向的液片，其面积为S，求出它所受液柱产生压力的合力的表达式F＝ （ρ水已知，请用已知物理量符号表示）。
二、选择题（每小题3分，共24分；每小题给出的四个选项中，只有一个正确选项）
11．（3分）关于运动和力，下列说法正确的是（ ）
A．物体受力时，一定运动
B．作用在运动物体上的力一定不平衡
C．物体运动状态改变时，一定受到力的作用
D．物体受到力的作用时，运动状态一定改变
12．（3分）下面说法中正确的是（ ）
A．牛顿第一定律是实验定律
B．托里拆利实验中的玻璃管内的汞面上受到大气压强
C．拦河坝设计成上窄下宽，利用了液体的压强随深度增加而减小
D．菜刀的刀刃薄，是通过减小受力面积来增大压强
13．（3分）如图所示中，利用“流体流速越大压强越小”的原理获得升力的是（ ）
A．热气球
B．降落伞
C．火箭
D．客机
14．（3分）如图所示，材料、粗糙程度和质量相同的甲、乙两物体放在同一水平桌面上，在水平拉力作用下做匀速直线运动。它们所受的拉力为F甲、F乙，对桌面的压强为p甲、p乙，底面积S甲＞S乙．则下列关系正确的是（ ）
A．F甲＝F乙 p甲＜p乙B．F甲＜F乙 p甲＞p乙
C．F甲＝F乙 p甲＝p乙D．F甲＞F乙 p甲＜p乙
15．（3分）质量相等的甲、乙两只降落伞在空中匀速下降，甲的速度是5m/s，乙的速度是3m/s，它们所受阻力F甲、F乙之比是（ ）
A．5：3B．2：5C．1：1D．2：3
16．（3分）同一直线上的两个力作用在一个物体上，其中一个力大小是60N，合力大小是100N，则另一个力的大小（ ）
A．可能等于40NB．一定小于40N
C．一定等于160ND．一定大于160N
17．（3分）如图所示，用线将电灯吊在天花板上，下述几对力中属于平衡力的是（ ）
A．电灯对电线的拉力和电线对电灯的拉力
B．电线对电灯的拉力和电线对天花板的拉力
C．电灯受到的重力和电灯对电线的拉力
D．电灯受到的重力和电线对电灯的拉力
18．（3分）图甲是托里拆利实验装置，图乙是一个“自制气压计”（用插有细管的橡皮塞塞住装有水的瓶子口，下管口没入水中，通过上管口向瓶内吹气，水沿管上升到P点），P点与瓶内水面Q高度差为h3，下列说法错误的是（ ）
A．甲图中的托里拆利实验装置测出当地的大气压是ρ水银gh1
B．甲图中的托里拆利实验中玻璃管倾斜，管内水银柱竖直高度不变
C．乙图中的自制气压计测出当地当时的大气压是ρ水gh3
D．同时带着两装置登山，会发现h1会变小，h3会增大
三、实验和探究题（每空2分，共26分）
19．（8分）小红在“探究阻力对物体运动的影响”的实验中，利用如图甲所示的装置，实验中该同学先后三次将同一小车放在同一斜面上的同一高度，然后分别用不同的力推了一下小车，使其沿斜面向下运动，先后在水平桌面上铺上毛巾、棉布、木板，使水平面的粗糙程度越来越小，观察小车移动的距离，从而得出阻力和运动的关系。
（1）在实验操作中有一处明显的错误是（不必解释错误的原因） 。
（2）改正错误后，每次让小车从斜面的同一高度开始滑下，是为了使小车滑到斜面底端时具有相同的 。
（3）比较小车分别停在乙、丙、丁三图的位置发现，小车运动状态改变最慢的是在 （选填“毛巾”、“棉布”、“木板”）表面上，在此实验的基础上进行合理的推理，可以得出：运动物体不受外力时它将做 。
20．（8分）如图，小丽用小桌、海绵、砝码探究“影响压力作用效果的因素”的实验。
（1）该实验是通过观察 来显示压力作用效果的。
（2）小丽通过甲、乙两图是为了探究压力作用的效果跟 的关系；为了探究压力作用的效果跟受力面积大小的关系，应该通过图中的 两次实验进行比较得出结论，结论为： 。
21．（10分）小明在探究液体压强的实验中，进行了如图所示的操作：
（1）实验中，当压强计的金属盒在空气中时，U形管两边的液面应当相平，而小明却观察到U形管右边的液面比左边液面高，出现这种情况的原因是：软管内的气压 大气压（填“大于”、“小于”或“等于”）；调整好后，根据U形管压强计 ，可知液体压强的大小。
（2）由丙、丁两图进行实验对比，得出液体压强与盛液体的容器形状 （选填“有关”或“无关”）。
（3）小明将金属盒先后浸入到两杯液体中，如图甲和丁所示。他发现图丁中U形管两边的液柱高度差较大，于是认为液体密度越大，液体压强越大。小明的结论是 （填“可靠的”或“不可靠的”），理由是 。
四、计算与推导题（第22题6分，第23题7分，第24题7分，共20分）
22．（6分）一只木桶能装多少水，并不取决于桶壁上最长的那块木板，而恰恰取决于桶壁上最短的那块。已知桶壁上最长的木板长为0.5m，最短的木板长为0.2m，桶底内部底面积为4×10﹣2m2，如图所示。求：
（1）当桶装足够多的水时，桶底受到水的压强；
（2）桶底受到水的压力大小。
23．（7分）如图所示，一个棱长为10cm、重4N的正方体木块，静止在1m2的水平桌面上。请你完成下列问题：
（1）画出木块所受力的示意图；
（2）两个物体间力的作用是相互的，当把其中的一个力称为作用力时，另一个力就叫做反作用力。牛顿第三定律告诉我们：两个物体之间的作用力与反作用力总是大小相等，方向相反，作用在同一条直线上。如果木块对桌面的压力为F压。请你依据牛顿第三定律和二力平衡的条件对此证明木块对桌面的压力大小等于木块受到的重力大小，即F压＝G；
（3）请你求出木块对桌面的压强。
24．（7分）如图，这是小田同学利用自制的简易天平在家实验时的情景，仔细观察并根据图中信息求：
（1）液体的密度；
（2）若此时液体深度为5cm，此液体对烧杯底部的压强；
（3）若烧杯的底面积为20cm2，装有此液体的烧杯对天平托盘的压强。
2023-2024学年安徽省合肥市琥珀教育集团八年级（下）期中物理试卷
一、填空题（每空2分，共30分）
1．（2分）著名的 马德堡半球 实验有力的证明了大气压强的存在，这个实验是由奥托•格里克主持的。
【答案】马德堡半球
【解析】解：1654年，在德国马德堡市的广场上，奥托•格里克做了著名的马德堡半球实验，有力地证明了大气压强的存在。
故答案为：马德堡半球。
2．（4分）2023年10月26日，神舟十七号载人飞船发射取得圆满成功，神舟十七号乘组入驻“天宫”。如图所示，“天宫一号”在太空开启发动机获得推力完成变轨，关闭发动机后仍能在太空中飞行，是由于它具有 惯性 ；若“天宫一号”进入轨道后绕地球做匀速圆周运动，则它的合力 不等于 （选填“等于”或“不等于”）0。
【答案】惯性；不等于。
【解析】解：（1）“天宫一号”在太空开启发动机获得推力完成变轨，关闭发动机后仍能在太空中飞行，是由于它具有惯性，会保持原来的运动状态；
（2）若“天宫一号”进入轨道后绕地球做匀速圆周运动，则它受到非平衡力的作用，合力不等于0。
故答案为：惯性；不等于。
3．（4分）小明同学用200N竖直向上的力去搬一个静止在水平地面上重力为500N的木箱，则木箱受到的支持力是 300 N，接着他用200N的水平推力推动这个木箱匀速前进，则木箱受到的阻力是 200 N。
【答案】300；200。
【解析】解：木箱在竖直方向，重力、小明搬的力和支持力是平衡力，根据平衡力条件可识，F支＝G﹣F＝500N﹣200N＝300N。
在水平方向上受到摩擦力和推力的作用，木箱处于匀速直线运动状态，所以摩擦力和推力是一对平衡力。根据二力平衡的条件可知，推力等于摩擦力等于200N；
故答案为：300；200。
4．（2分）如图（a）所示，盛有水的烧杯随小车一起水平向右做匀速直线运动，当烧杯中的水面出现如图（b）所示的状态时，则小车此时正在做 减速 （选填“加速”、“减速”或“匀速”）运动。
【答案】减速。
【解析】解：如图，原来水在烧杯里和车一起向右匀速直线运动，现在水由于惯性保持原来的运动状态，水面向右倾，说明车在减速。
故答案为：减速。
5．（4分）如图，小明操纵一架质量为2kg的无人机执行航拍任务。当无人机悬停在空中时，此时螺旋桨受到的升力和重力是一对 平衡力 （选填“平衡力”或“相互作用力”）。无人机返航时为确保安全，离地1m时速度应减小到零，若此时所有外力全部消失，则该无人机将 保持静止 。
【答案】平衡力；保持静止。
【解析】解：当无人机悬停在空中时，在竖直方向上受飞机的重力和空气对飞机的升力，这两个力大小相等、方向相反、作用在同一条直线上、作用在同一个物体上，符合二力平衡条件，是一对平衡力。
当速度应减小到零时，无人机所有外力全部消失，根据牛顿第一定律可知，无人机将处于静止状态。
故答案为：平衡力；保持静止。
6．（4分）如图所示，要使重为20N的物体A保持与水平面成45°角的方向匀速直线运动，应对物体施加 20 N的力，此力的方向是 竖直向上 。
【答案】20；竖直向上。
【解析】解：重为20N的物体A保持与水平面成 45°角的方向匀速直线运动，物体一定受到平衡力作用，平衡力大小相等，方向相反，所以给物体施加一个竖直向上20N的力。
故答案为：20；竖直向上。
7．（2分）如图所示是一辆不慎驶入水中汽车的车门。若车门在水下部分的面积为0.8m2，受到水的平均压强为5×103Pa，此时车门所受水的压力为 4×103 N。
【答案】4×103。
【解析】解：由p＝可得，车门所受水的压力：F＝pS＝5×103Pa×0.8m2＝4×103N。
故答案为：4×103。
8．（2分）护士在用注射器吸取药液前，先将活塞推置针筒的下端，然后将针头插入药液。如图所示，提起活塞时，由于 大气压 的作用，把药液压进针管。
【答案】大气压。
【解析】解：吸取药液的过程中，当提起活塞时，针管内的气体体积变大，气压减小，大气压不变，大气压将药液压入针管内。
故答案为：大气压。
9．（4分）如图所示，A、B是两个上端开口的容器，它们构成的是一个 连通器 ；当用一个管子沿B容器口吹气时，A容器中的液面会 下降 。（填“上升”“下降”或“不变”）
【答案】连通器；下降。
【解析】解：A、B是两个上端开口、下部相连通的容器，所以它们构成的是一个连通器，连通器中装有液体保持静止时，液面相同，A、B两容器上方都是大气压。当用一个管子沿B容器口吹气时，B的上方空气流速快，压强小，A容器上方的大气压不变，在大气压的作用下，B中的液面在A液面上方的大气压的作用下上升，A容器的液面就会下降。
故答案为：连通器；下降。
10．（2分）如图所示，将U形管底C处阀门关闭，再分别灌些水。测出管中A、B两处水面的高度分别是h1和h2，在打开阀门的瞬间，想象在C处有一个竖直方向的液片，其面积为S，求出它所受液柱产生压力的合力的表达式F＝ ρ水g（h1﹣h2）S （ρ水已知，请用已知物理量符号表示）。
【答案】ρ水g（h1﹣h2）S。
【解析】解：对C处的液片受力分析，液片受到左右两侧水柱对它的压力
F＝F左﹣F右＝（p左﹣p右）S＝ρ水g（h1﹣h2）S
故答案为：ρ水g（h1﹣h2）S。
二、选择题（每小题3分，共24分；每小题给出的四个选项中，只有一个正确选项）
11．（3分）关于运动和力，下列说法正确的是（ ）
A．物体受力时，一定运动
B．作用在运动物体上的力一定不平衡
C．物体运动状态改变时，一定受到力的作用
D．物体受到力的作用时，运动状态一定改变
【答案】C
【解析】解：A、物体受平衡力时，处于静止状态或匀速直线运动状态，故A错误；
B、做匀速直线运动的物体，可能受到平衡力的作用，故B错误；
C、物体的运动状态发生改变，一定是受到了力的作用，故C正确；
D、物体受到平衡力的作用，物体的运动状不发生改变，故D错误。
故选：C。
12．（3分）下面说法中正确的是（ ）
A．牛顿第一定律是实验定律
B．托里拆利实验中的玻璃管内的汞面上受到大气压强
C．拦河坝设计成上窄下宽，利用了液体的压强随深度增加而减小
D．菜刀的刀刃薄，是通过减小受力面积来增大压强
【答案】D
【解析】解：A、牛顿第一定律不是实验定律，不能用实验直接验证，故A错误；
B、托里拆利实验测出了大气压数值，要求玻璃管内是真空，因此玻璃管内的水银面上方没有大气压，故B错误；
C、水坝修建为上窄下宽是因为液体压强随深度增加而增大，故C错误；
D、莱刀的刀刃薄，是在压力一定时，通过减小受力面积来增大压强，故D正确。
故选：D。
13．（3分）如图所示中，利用“流体流速越大压强越小”的原理获得升力的是（ ）
A．热气球
B．降落伞
C．火箭
D．客机
【答案】D
【解析】解：A、热气球升空利用的是浮力，与流速越大压强越小没有关系，故A不符合题意；
B、降落伞升空利用的是浮力，与流速越大压强越小没有关系，故B不符合题意；
C、火箭发射是利用物体间力的作用是相互的原理来升空的，与流速越大压强越小没有关系，故C不符合题意；
D、飞机机翼上方空气流速快，压强小，下方空气流速慢，压强大，于是产生向上的升力而起飞，故D符合题意。
故选：D。
14．（3分）如图所示，材料、粗糙程度和质量相同的甲、乙两物体放在同一水平桌面上，在水平拉力作用下做匀速直线运动。它们所受的拉力为F甲、F乙，对桌面的压强为p甲、p乙，底面积S甲＞S乙．则下列关系正确的是（ ）
A．F甲＝F乙 p甲＜p乙B．F甲＜F乙 p甲＞p乙
C．F甲＝F乙 p甲＝p乙D．F甲＞F乙 p甲＜p乙
【答案】A
【解析】解：
（1）甲、乙质量相同，重力相同，甲乙放在水平地面上，甲乙对水平地面的压力相同，接触面粗糙程度相同，所以甲、乙受到的滑动摩擦力相同；
甲、乙都匀速直线运动，甲、乙水平方向上受到的拉力和滑动摩擦力是一对平衡力，大小相等，滑动摩擦力相同，拉力相同，所以F甲＝F乙。
（2）甲、乙对地面的压力相同，由题S甲＞S乙，所以甲对地面的压强小，即p甲＜p乙．BCD错误，A正确。
故选：A。
15．（3分）质量相等的甲、乙两只降落伞在空中匀速下降，甲的速度是5m/s，乙的速度是3m/s，它们所受阻力F甲、F乙之比是（ ）
A．5：3B．2：5C．1：1D．2：3
【答案】C
【解析】解：两个降落伞的质量相同，根据G＝mg求出的重力相同，故G甲＝G乙。
甲以5m/s的速度匀速直线下降，甲受到竖直向下的重力和竖直向上的阻力作用，这两个力是平衡力，大小相等，故F甲＝G甲。
乙以3m/s的速度匀速直线下降，乙受到竖直向下的重力和竖直向上的阻力作用，这两个力是平衡力，大小相等，故F乙＝G乙。
因为G甲＝G乙，所以F甲＝F乙，所以F甲：F乙＝1：1。
故选：C。
16．（3分）同一直线上的两个力作用在一个物体上，其中一个力大小是60N，合力大小是100N，则另一个力的大小（ ）
A．可能等于40NB．一定小于40N
C．一定等于160ND．一定大于160N
【答案】A
【解析】解：一个物体受到同一直线上两个力的作用，合力的大小F＝100N，已知其中一个力的大小是F1＝60N，
当两个力方向相反时，那么另一个力的大小是：F2＝F1+F＝60N+100N＝160N；
当两个力方向相同时，那么另一个力的大小是：F2＝F﹣F1＝100N﹣60N＝40N，故A说法正确。
故选：A。
17．（3分）如图所示，用线将电灯吊在天花板上，下述几对力中属于平衡力的是（ ）
A．电灯对电线的拉力和电线对电灯的拉力
B．电线对电灯的拉力和电线对天花板的拉力
C．电灯受到的重力和电灯对电线的拉力
D．电灯受到的重力和电线对电灯的拉力
【答案】D
【解析】解：A、电灯对电线的拉力和电线对电灯的拉力，两个力的大小相等、方向相反、作用在同一条直线上，但作用在两个物体上，是一对相互作用力，故A不正确；
B、电线对电灯的拉力和电线对天花板的拉力，两个力作用在两个物体上，不符合二力平衡条件，故B不正确；
C、电灯受到的重力和电灯对电线的拉力，两个力的方向都是竖直向下，且作用的物体的不同，不符合二力平衡条件，故C不正确；
D、电灯受到的重力和电线对电灯的拉力，两个力大小相等、方向相反、作用在同一个物体上、且作用在同一条直线上，符合二力平衡条件，是一对平衡力，故D正确。
故选：D。
18．（3分）图甲是托里拆利实验装置，图乙是一个“自制气压计”（用插有细管的橡皮塞塞住装有水的瓶子口，下管口没入水中，通过上管口向瓶内吹气，水沿管上升到P点），P点与瓶内水面Q高度差为h3，下列说法错误的是（ ）
A．甲图中的托里拆利实验装置测出当地的大气压是ρ水银gh1
B．甲图中的托里拆利实验中玻璃管倾斜，管内水银柱竖直高度不变
C．乙图中的自制气压计测出当地当时的大气压是ρ水gh3
D．同时带着两装置登山，会发现h1会变小，h3会增大
【答案】C
【解析】解：A、图中h1高度才是水银柱的垂直高度，它产生的压强与大气压大小相等ρgh1，则甲图中的托里拆利实验装置测出当地的大气压是ρ水银gh1；故A正确；
B、在大气压的测量实验中，运用了平衡法﹣﹣大气压大小等于水银柱产生的压强。当玻璃管倾斜后，虽长度增大，但管内水银柱竖直高度不变，故B正确；
C、因为自制气压计用瓶盖封严图甲的瓶口，与外界气压不通，P点与瓶内水面Q高度差为h3，不是液面的垂直高度，所以乙图中的自制气压计不能测出当地当时的大气压是ρ水gh3，故C错误。
D、大气压随高度的增加而减小，因此带着两装置登山，甲图中h1会变小，乙图“自制气压计”登山后，瓶外气压减小，瓶内气压不变，因此瓶内管子水面上升，h3会增大，故D正确。
故选：C。
三、实验和探究题（每空2分，共26分）
19．（8分）小红在“探究阻力对物体运动的影响”的实验中，利用如图甲所示的装置，实验中该同学先后三次将同一小车放在同一斜面上的同一高度，然后分别用不同的力推了一下小车，使其沿斜面向下运动，先后在水平桌面上铺上毛巾、棉布、木板，使水平面的粗糙程度越来越小，观察小车移动的距离，从而得出阻力和运动的关系。
（1）在实验操作中有一处明显的错误是（不必解释错误的原因） 分别用不同的力推了一下木块，使其沿斜面向下运动 。
（2）改正错误后，每次让小车从斜面的同一高度开始滑下，是为了使小车滑到斜面底端时具有相同的 速度 。
（3）比较小车分别停在乙、丙、丁三图的位置发现，小车运动状态改变最慢的是在 木板 （选填“毛巾”、“棉布”、“木板”）表面上，在此实验的基础上进行合理的推理，可以得出：运动物体不受外力时它将做 匀速直线运动 。
【答案】（1）分别用不同的力推了一下木块，使其沿斜面向下运动；（2）速度；（3）木板；匀速直线运动。
【解析】解：（1）在实验操作中有一处明显的错误是：“分别用不同的力推了一下木块，使其沿斜面向下运动”；
（2）让小车从同一斜面的相同高度由静止下滑的目的是，当小车到达水平面时，使小车的速度相同；
（3）棉布比毛巾光滑，小车在棉布上受的阻力比在毛巾上受的阻力小，木板比棉布光滑，小车在，木板上受的阻力比在棉布上受的阻力小，由图乙、丙、丁可知，小车以相同的速度在木板上滑行最远，在毛巾上滑行距离最近，由此可知，在初速度相同的条件下，水平面越光滑，小车受到的阻力越小，小车运动的距离越远，速度减小得越慢，进而推理得出：如果运动的小车不受力，它将做匀速直线运动。
故答案为：（1）分别用不同的力推了一下木块，使其沿斜面向下运动；（2）速度；（3）木板；匀速直线运动。
20．（8分）如图，小丽用小桌、海绵、砝码探究“影响压力作用效果的因素”的实验。
（1）该实验是通过观察 海绵下陷的深度 来显示压力作用效果的。
（2）小丽通过甲、乙两图是为了探究压力作用的效果跟 压力大小 的关系；为了探究压力作用的效果跟受力面积大小的关系，应该通过图中的 乙、丙 两次实验进行比较得出结论，结论为： 压力一定时，受力面积越小，压力作用的效果越明显 。
【答案】（1）海绵的形变程度；（2）压力大小；乙、丙；压力一定时，受力面积越小，压力作用的效果越明显。
【解析】解：（1）该实验是通过海绵的形变程度来显示压力作用效果的；这是应用转换法的思想；
（2）由甲、乙两图可知，物体的受力面积相同，压力大小不同，故探究压力作用的效果跟压力大小的关系；
为了探究压力作用的效果跟受力面积大小的关系，应控制受力大小相同，改变受力面积，故应该选乙、丙两次实验；
由乙、丙两次实验可知，乙受力面积小，乙压力的作用效果明显，进行比较得出结论为：压力相同时，受力面积越小，压力的作用效果越明显。
故答案为：（1）海绵的形变程度；（2）压力大小；乙、丙；压力一定时，受力面积越小，压力作用的效果越明显。
21．（10分）小明在探究液体压强的实验中，进行了如图所示的操作：
（1）实验中，当压强计的金属盒在空气中时，U形管两边的液面应当相平，而小明却观察到U形管右边的液面比左边液面高，出现这种情况的原因是：软管内的气压 大于 大气压（填“大于”、“小于”或“等于”）；调整好后，根据U形管压强计 两侧液面高度差 ，可知液体压强的大小。
（2）由丙、丁两图进行实验对比，得出液体压强与盛液体的容器形状 无关 （选填“有关”或“无关”）。
（3）小明将金属盒先后浸入到两杯液体中，如图甲和丁所示。他发现图丁中U形管两边的液柱高度差较大，于是认为液体密度越大，液体压强越大。小明的结论是 不可靠的 （填“可靠的”或“不可靠的”），理由是 没有控制深度相同 。
【答案】（1）大于；两侧液面高度差；（2）无关；（3）不可靠的；没有控制深度相同。
【解析】解：（1）当压强计的橡皮膜没有受到压强时，U形管中液面应该就是相平的，若U形管右边的液面比左边液面高，就说左侧明软管中的气体压强大于大气压，在压力差的作用下，U形管中的液面出现高度差；根据U形管压强计两侧液面高度差反映液体压强的大小，这是转换法；
（2）丙、丁两图同种液体深度相同，盛液体的容器形状不同，U形管压强计两侧液面高度差相同，说明液体压强相同，故液体压强与盛液体的容器形状无关；
（3）甲和丁液体密度不同，深度也不同，由于没有控制深度相同，小明的结论是不可靠的。
故答案为：（1）大于；两侧液面高度差；（2）无关；（3）不可靠的；没有控制深度相同。
四、计算与推导题（第22题6分，第23题7分，第24题7分，共20分）
22．（6分）一只木桶能装多少水，并不取决于桶壁上最长的那块木板，而恰恰取决于桶壁上最短的那块。已知桶壁上最长的木板长为0.5m，最短的木板长为0.2m，桶底内部底面积为4×10﹣2m2，如图所示。求：
（1）当桶装足够多的水时，桶底受到水的压强；
（2）桶底受到水的压力大小。
【答案】（1）当桶装足够多的水时，桶底受到水的压强为2×103Pa；
（2）桶底受到水的压力大小为80N。
【解析】解：（1）桶底受到水的压强：
p＝ρgh＝1.0×103kg/m3×10N/kg×0.2m＝2×103Pa；
（2）桶底受到水的压力：F＝pS＝2×103Pa×4×10﹣2m2＝80N。
答：（1）当桶装足够多的水时，桶底受到水的压强为2×103Pa；
（2）桶底受到水的压力大小为80N。
23．（7分）如图所示，一个棱长为10cm、重4N的正方体木块，静止在1m2的水平桌面上。请你完成下列问题：
（1）画出木块所受力的示意图；
（2）两个物体间力的作用是相互的，当把其中的一个力称为作用力时，另一个力就叫做反作用力。牛顿第三定律告诉我们：两个物体之间的作用力与反作用力总是大小相等，方向相反，作用在同一条直线上。如果木块对桌面的压力为F压。请你依据牛顿第三定律和二力平衡的条件对此证明木块对桌面的压力大小等于木块受到的重力大小，即F压＝G；
（3）请你求出木块对桌面的压强。
【答案】（1）示意图见解析图；
（2）见解析；
（3）木块对桌面的压强为400Pa。
【解析】解：（1）木块受到竖直向下的重力和竖直向上的支持力作用，如下所示：
（2）根据牛顿第三定律，桌面木块的支持力与木块对桌面的压力是一对相互作用力，所以F支＝F压；
又由于木块处于静止状态，木块受到重力和桌面对木块的支持力是一对平衡力，所以G＝F支；得出F压＝G；
（3）重4N的正方体木块，对桌面的压力 F＝G＝4N，
受力面积S＝0.1m×0.1m＝0.01m2，
放在1m2的水平桌面上时，则木块对桌面的压强：
。
答：（1）示意图见解答图；
（2）见解答；
（3）木块对桌面的压强为400Pa。
24．（7分）如图，这是小田同学利用自制的简易天平在家实验时的情景，仔细观察并根据图中信息求：
（1）液体的密度；
（2）若此时液体深度为5cm，此液体对烧杯底部的压强；
（3）若烧杯的底面积为20cm2，装有此液体的烧杯对天平托盘的压强。
【答案】（1）液体的密度是0.9g/cm3；
（2）液体对烧杯底部的压强是450Pa；
（3）烧杯对天平托盘的压强是500Pa。
【解析】（1）m＝100g﹣10g＝90g
（2）h＝5cm＝0.05m
p＝ρgh＝0.9×103kg/m3×10N/kg×0.05m＝450Pa
（3）F＝G＝mg＝0.1kg×10N/kg＝1N
答：（1）液体的密度是0.9g/cm3；
（2）液体对烧杯底部的压强是450Pa；
（3）烧杯对天平托盘的压强是500Pa。
