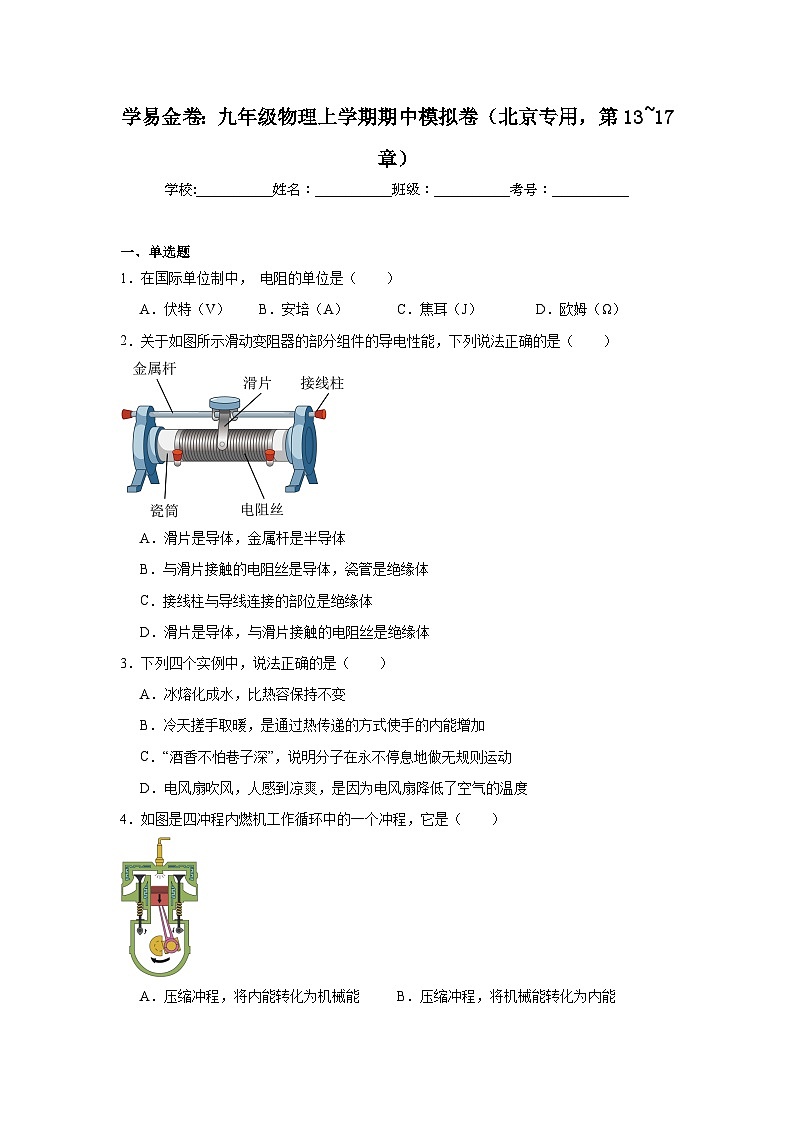

2025-2026学年北京市九年级上学期期中模拟物理试题

这是一份2025-2026学年北京市九年级上学期期中模拟物理试题，共22页。试卷主要包含了单选题，多选题，填空题，实验题，科普阅读题，计算题等内容，欢迎下载使用。

一、单选题
1．在国际单位制中， 电阻的单位是（ ）
A．伏特（V）B．安培（A）C．焦耳（J）D．欧姆（Ω）
2．关于如图所示滑动变阻器的部分组件的导电性能，下列说法正确的是（ ）
A．滑片是导体，金属杆是半导体
B．与滑片接触的电阻丝是导体，瓷管是绝缘体
C．接线柱与导线连接的部位是绝缘体
D．滑片是导体，与滑片接触的电阻丝是绝缘体
3．下列四个实例中，说法正确的是（ ）
A．冰熔化成水，比热容保持不变
B．冷天搓手取暖，是通过热传递的方式使手的内能增加
C．“酒香不怕巷子深”，说明分子在永不停息地做无规则运动
D．电风扇吹风，人感到凉爽，是因为电风扇降低了空气的温度
4．如图是四冲程内燃机工作循环中的一个冲程，它是（ ）
A．压缩冲程，将内能转化为机械能B．压缩冲程，将机械能转化为内能
C．做功冲程，将机械能转化为内能D．做功冲程，将内能转化为机械能

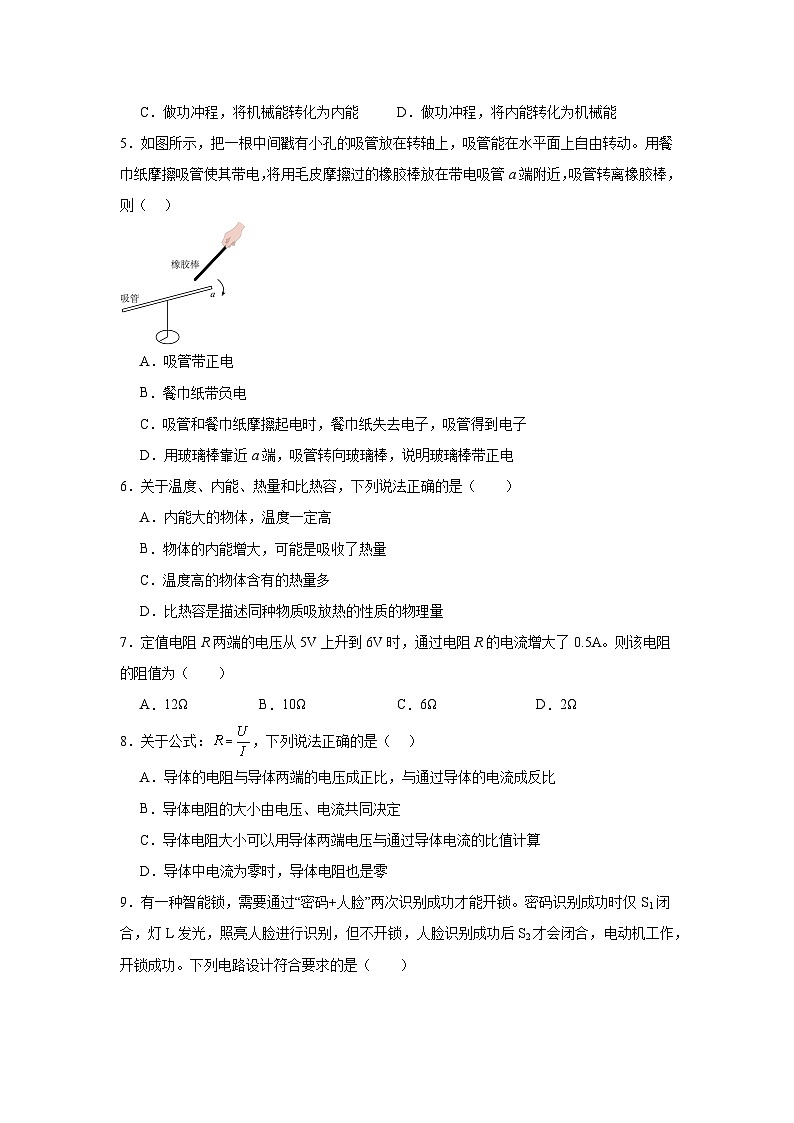

5．如图所示，把一根中间戳有小孔的吸管放在转轴上，吸管能在水平面上自由转动。用餐巾纸摩擦吸管使其带电，将用毛皮摩擦过的橡胶棒放在带电吸管a端附近，吸管转离橡胶棒，则（ ）
A．吸管带正电
B．餐巾纸带负电
C．吸管和餐巾纸摩擦起电时，餐巾纸失去电子，吸管得到电子
D．用玻璃棒靠近a端，吸管转向玻璃棒，说明玻璃棒带正电
6．关于温度、内能、热量和比热容，下列说法正确的是（ ）
A．内能大的物体，温度一定高
B．物体的内能增大，可能是吸收了热量
C．温度高的物体含有的热量多
D．比热容是描述同种物质吸放热的性质的物理量
7．定值电阻R两端的电压从5V上升到6V时，通过电阻R的电流增大了0.5A。则该电阻的阻值为（ ）
A．12ΩB．10ΩC．6ΩD．2Ω
8．关于公式：，下列说法正确的是（ ）
A．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
B．导体电阻的大小由电压、电流共同决定
C．导体电阻大小可以用导体两端电压与通过导体电流的比值计算
D．导体中电流为零时，导体电阻也是零

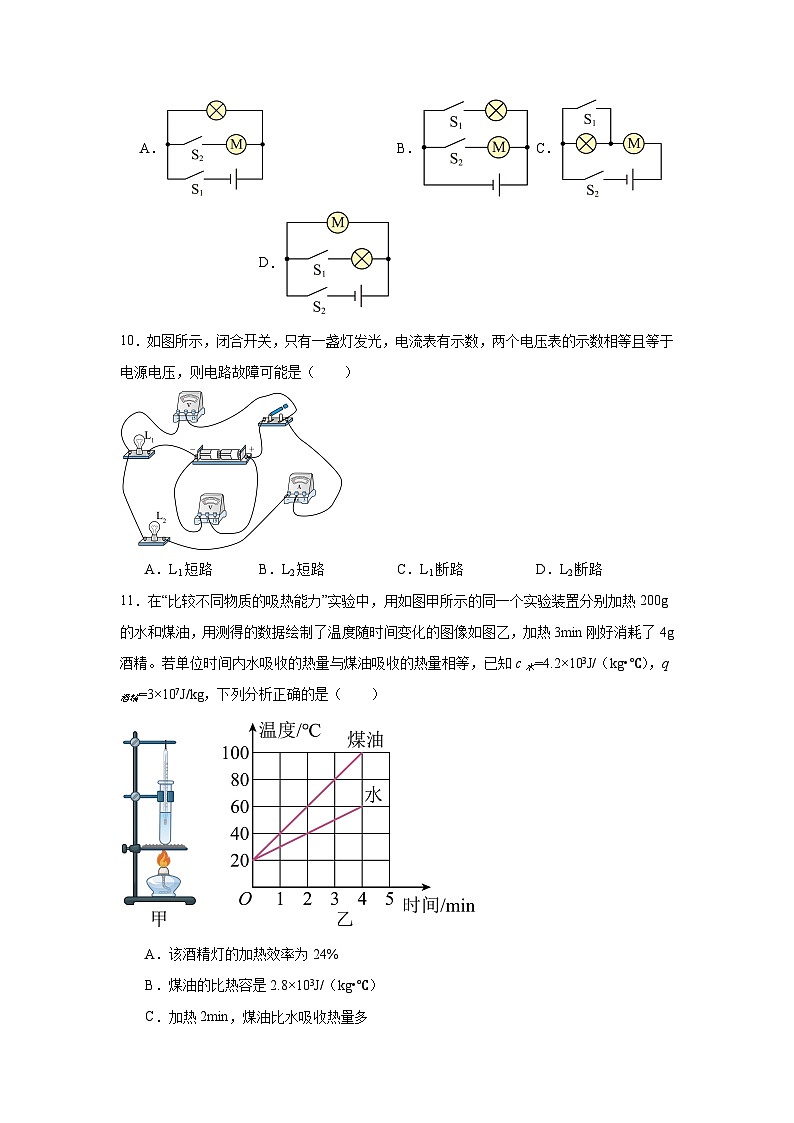

9．有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机工作，开锁成功。下列电路设计符合要求的是（ ）
A．B．C．D．
10．如图所示，闭合开关，只有一盏灯发光，电流表有示数，两个电压表的示数相等且等于电源电压，则电路故障可能是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
11．在“比较不同物质的吸热能力”实验中，用如图甲所示的同一个实验装置分别加热200g的水和煤油，用测得的数据绘制了温度随时间变化的图像如图乙，加热3min刚好消耗了4g酒精。若单位时间内水吸收的热量与煤油吸收的热量相等，已知c水=4.2×103J/（kg•℃），q酒精=3×107J/kg，下列分析正确的是（ ）
A．该酒精灯的加热效率为24%
B．煤油的比热容是2.8×103J/（kg•℃）
C．加热2min，煤油比水吸收热量多
D．加热4min，煤油吸收热量是3.36×104J
12．图甲为一种测量压力的装置原理图，电路中电源电压恒为6V，定值电阻的阻值为20，电压表的量程为3V，压力检测板M与可变电阻R相连。R的阻值与压力F的关系如图乙所示，闭合开关S后，下列说法正确的是（ ）
A．检测板不受压力时，电压表的示数为6V
B．当检测板所受压力增大时，电压表的示数减小
C．该装置所能测量的最大压力为
D．若将换成10的电阻，则该装置所能测量的最大压力将减小
二、多选题
13．如图所示的现象中说法正确的是（ ）
A．甲图：抽去玻璃隔板后，两瓶中的气体颜色逐渐混合均匀，这是气体的扩散现象
B．乙图：试管内的水沸腾后，软木塞从试管口飞出时，软木塞的机械能转化为内能
C．丙图：缓慢向上提拉与水面接触的玻璃板，弹簧测力计示数变大，说明分子间存在引力
D．丁图：橡胶塞被推出时，瓶内有白雾产生，这是因为瓶内气体对外做功，内能减小，温度降低，水蒸气液化成小水滴
14．如图所示是A、B两种燃料完全燃烧释放的热量Q与其质量m的关系图像，在标准大气压下，若质量为2kg的B燃料完全燃烧释放的热量为4.9×106J，其中有60%的热量被质量为10kg、初始温度为38℃的水吸收，，下列说法不正确的是（ ）
A．从图中可看出B燃料的热值大于A燃料的热值
B．B燃料的热值是9.8×106J/kg
C．水吸收了热量后水的温度将升高70℃
D．水吸收了热量后水的温度将升高62℃
15．某种用于检测大件货物质量的装置，其简化电路如图甲所示。电源电压为12V，电路中允许通过的最大电流为30mA。定值电阻有100Ω和200Ω两种规格，R为力敏电阻，其阻值与压力F的关系如图乙所示。R上方有一质量不计的绝缘平板，检测时将货物置于其上。下列说法正确的是（ ）
A．当货物质量增大时，电路中的电流增大
B．当为100Ω时，最大能检测1000kg的货物
C．当为200Ω时，最大能检测900kg的货物
D．若电路允许通过的最大电流变为24mA，装置选用两种规格的均能检测700kg的货物
三、填空题
16．如图，将两个铅柱的底面削平、削干净，然后紧紧压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开。这个实验主要说明分子间存在相互作用的 （选填“引力”“斥力”或“引力和斥力”）。两个相同瓶子的瓶口相对，之间用一块玻璃板隔开，上面的瓶中装有空气，下面的瓶中装有密度比空气大的红棕色二氧化氮气体。抽掉玻璃板后，我们观察到红棕色气体逐渐进入上面的瓶子，下面的瓶子颜色逐渐变淡，最后颜色均匀的充满两个瓶子。这属于 现象。
四、实验题
17．用丝绸摩擦有机玻璃棒，用毛皮摩擦橡胶棒，使有机玻璃棒和橡胶棒带电。探究带电体间相互作用的实验现象，如图甲、乙、丙所示。
(1)摩擦起电是将 由一个物体转移到另一个物体。
(2)图甲或图乙中的实验现象表明 。
(3)小明用一根和干抹布摩擦过的塑料吸管靠近悬挂着的有机玻璃棒，出现排斥现象，则可以推测该吸管靠近悬挂着的橡胶棒时，出现 现象。
18．如图所示是“探究不同物质吸热能力”实验装置，取质量和初温都相同的甲、乙两种液体，分别倒入相同的烧杯中，用相同规格的电加热器加热，实验数据记录如下表，则：
(1)选用两个相同规格的电加热器加热，目的是使甲、乙两种液体 ；
(2)实验中，可以通过比较 来比较两种液体吸收热量的多少；
(3)当它们吸收相同热量时， 液体升温更高。
19．如图所示，烧杯中液体的质量和初温均相同，燃料的质量也相同，燃料燃烧完后，烧杯内液体温度，（液体均未沸腾）分析可知，液体a和液体b的比热容 ；燃料1和2的热值 。（以上两空均选填“”“”或“”）
20．如图甲所示是探究影响导体电阻大小因素的实验电路，图中A、B、C、D表示四个导体。
丙
(1)M、N接入其中一个导体，闭合开关后，电流表指针如图乙所示，原因是 。
(2)调整后进行实验并记录数据如图丙所示。根据1、2两次实验分析可得：当其他条件相同时， 。
(3)在实验反思中，同组成员提出：“电路中是否可以去掉小灯泡？”组内讨论小灯泡的作用，下列说法不正确的是________。
A．通过小灯泡的发光情况，可以初步判断电路中有无电流
B．通过小灯泡的亮暗程度，可以初略反映接入电阻的阻值大小
C．小灯泡可以避免电路电流过大，保护其他元件
D．小灯泡的亮度可以代替电流表，准确反映电流的大小
21．为了探究并联电路的电流规律，小星同学设计了如图甲所示的电路进行实验。
(1)图乙实物图中，电流表测量图甲中 处电流；
(2)闭合开关前，电流表的指针出现了如图丙所示的情况，出现该现象的原因是 ；
(3)小星将数据记录在表中，如表所示。他便得出结论：在并联电路中， （用文字描述）；
22．小明同学设计如图所示的电路探究“串联电路电压的规律”，电源由两节新干电池组成。
(1)连接好电路，闭合开关后小明发现电压表指针如图所示，原因是 。
(2)排除故障后，在测完AB间的电压后，小明为了方便操作，直接将电压表接A点的导线改接到C点，这样的操作是 （选填“可行”或“不可行”）的。
(3)在正确测完BC间的电压后，小明连接好电路准备测量AC间的电压，闭合开关后，发现只有灯泡发光，若电压表正常，则此时电压表的示数为 V。
(4)经过一系列的操作后，小明最终正确测量并将得到的数据记录在表格中，根据表格中的数据，小明发现了串联电路两端电压等于各部分电路两端电压之和的特点，于是直接得出结论，而同组的同学告诉他实验还没有结束，接下来他们要做的是 。
23．小明选用电源（电压恒为4.5V）、定值电阻（若干）、滑动变阻器（20Ω2A）、电流表、电压表、开关及导线，探究电流与电压的关系。
(1)如图甲所示，小明选取阻值为10Ω的电阻进行实验。用笔画线代替导线将电路连接完整；
(2)将滑动变阻器的滑片移至最右端。闭合开关，移动滑片，当电压表示数为2V时，电流表的示数如图乙所示，为 A；
(3)小明测得多组数据，分析得出结论：导体的电阻一定时，通过导体的电流与导体两端的电压成正比。为验证结论是否具有普遍性，小明应更换 重复上述实验；
(4)第（2）问中，若预先未将滑动变阻器的滑片移至最右端，闭合开关时， 可能损坏；
(5)另一组的小华记录的数据比较杂乱，如图丙所示。请指出小华操作中存在的问题： 。
五、科普阅读题
24．科普文阅读
奇异的放电现象
带电物体失去电荷的现象叫做放电。一般有以下几种：
接地放电：地球是良好的导体，由于它特别大，所以能够接受大量电荷而不明显地改变地球的电势，这就如同从海洋中抽水或向海洋中放水，并不能明显改变海平面的高度一样，如果用导线将带电导体与地球相连，电荷将从带电体流向地球，直到导体带电特别少，可以认为它不再带电。
尖端放电：通常情况下空气是不导电的，一般情况下它属于绝缘体，但是如果电场特别强，空气分子中的正负电荷受到方向相反的强电场力，有可能被“撕”开，这个现象叫做空气的电离。由于电离后的空气中有了可以自由移动的电荷，空气就可以导电了。空气电离后产生的负电荷就是电子，失去电子的原子带______电，叫做阳离子。
由于同种电荷相互排斥，导体上的静电荷总是分布在表面上，而且一般说来分布是不均匀的，导体尖端的电荷特别密集，所以尖端附近空气中的电场特别强，使得空气中残存的少量离子加速运动。这些高速运动的离子撞击空气分子，使更多的分子电离。这时空气成为导体，于是产生了尖端放电现象。
火花放电：当高压带电体与导体靠得很近时，强大的电场会使它们之间的空气瞬间电离，电荷通过电离的空气形成电流。由于电流特别大，产生大量的热，使空气发声发光，产生电火花，这种放电现象叫火花放电。

请根据上述材料，回答下列问题。
(1)空气电离后产生的负电荷就是电子，失去电子的原子带 电，叫做正离子。
(2)从文中可以看出，导体和绝缘体之间并没有绝对的界限，而一些新型的导体的导电性能也会随某些条件的改变而变化，如：新型发热材料——PTC。仔细观察图，你认为影响这种材料导电性能的主要因素是 ，若一个PTC元件的温度从100℃升高到300℃的过程中，它的电阻会 （选填“变小”、“变大”或“不变”），因此用PTC材料制成的电热器具有自动调节功能。
(3)在生活中经常会遇到“放电现象”，请举出一个实例： 。
六、计算题
25．一保温杯中装有质量为200g，温度为25℃的水。将一个质量为100g，温度为100℃的金属块放入杯中，一段时间后杯内水和金属块的温度稳定在30℃，假设金属块放出的热量全部被水吸收，已知水的比热容为4.2×103J/（kg•℃），求该金属块的比热容。
26．如图所示，，开关S闭合时，电流表示数为0.2A，电压表示数为4V，求：
(1)电阻两端的电压；
(2)电阻的阻值。
温度
20
30
40
50
加热时间
甲
0
40
82
126
乙
0
18
40
64
次数
编号
材料
长度/m
横截面积/mm2
电流大小/A
1
A
镍铬合金
0.3
0.4
0.16
2
B
镍铬合金
0.6
0.4
0.08
3
C
镍铬合金
0.3
0.8
0.32
4
D
锰铜合金
0.6
0.4
0.24
组别
1
0.12
0.12
0.24
2
0.14
0.20
0.34
3
0.12
0.14
0.26
1.1
1.9
3.0
《学易金卷：九年级物理上学期期中模拟卷（北京专用，第13~17章）》参考答案
1．D
【详解】伏特（V）是电压单位，安培（A）是电流单位，焦耳（J）是功的单位，欧姆（Ω）是电阻单位，故ABC不符合题意，D符合题意。
故选D。
2．B
【详解】A．滑片在滑动变阻器中起到改变电阻的作用，它必须能够导电，以便与电阻丝形成通路。同样，金属杆作为滑片的移动轨道，也必须是导体。故A错误；
B．电阻丝是滑动变阻器中产生电阻的主要部分，它必须是导体，以便电流能够通过。瓷管则用于支撑和固定电阻丝，同时防止电流通过瓷管本身，因此瓷管是绝缘体，故B正确；
C．接线柱是滑动变阻器与外部电路连接的部分，它必须能够导电，以便将电流引入或引出滑动变阻器。因此，接线柱与导线连接的部位是导体，而不是绝缘体，故C错误；
D．由于滑片需要改变电阻丝接入电路的长度，从而改变电阻值，因此滑片必须与电阻丝保持导电接触。所以，与滑片接触的电阻丝是导体，而不是绝缘体，故D错误。
故选B。
3．C
【详解】A．冰熔化成水，状态发生了变化，比热容发生变化，故A错误；
B．冷天搓手取暖，是克服摩擦做功，机械能转化为内能，因此是通过做功的方式使手的内能增加，故B错误；
C．“酒香不怕巷子深”，酒香分子发散了扩散现象，说明分子在永不停息地做无规则运动，故C正确；
D．电风扇吹风，人感到凉爽，是因为人体身上的汗液蒸发吸热，并不能降低空气温度，故D错误。
故选C 。
4．D
【详解】图中冲程两气门关闭，活塞向下运动，火花塞点火，高温高压的气体推动活塞做功，是做功冲程，将内能转化为机械能，故ABC不符合题意，D符合题意。
故选D。
5．C
【详解】A．用毛皮摩擦过的橡胶棒通常带负电，带电吸管被橡胶棒排斥，说明吸管与橡胶棒同种电荷，故吸管也带负电，故A不符合题意；
BC．吸管和餐巾纸摩擦时，吸管得到电子带负电，则餐巾纸失去电子带正电，故B不符合题意，C符合题意；
D．带负电的吸管靠近玻璃棒会被吸引而转向玻璃棒，说明玻璃棒可能带正电，也可能不带电，因为带电体可以吸引轻小物体，当带电体较轻时也可以被不带电的物体吸引，故D不符合题意。
故选C。
6．B
【详解】A．内能的大小与物质的质量、温度和状态有关，内能大的物体，温度不一定高，故A错误；
B．改变内能的方式：热传递和做功；物体的内能增大，可能是吸收了热量，故B正确；
C．热量是个过程量，不能说含有热量，故C错误；
D．比热容是物质的一种性质，是描述不同物质吸放热的性质的物理量，故D错误。
故选B。
7．D
【详解】电阻是导体本身的一种性质，与两端的电压和通过的电流无关。根据，则有
解得该电阻的阻值。故ABC不符合题意，D符合题意。
故选D。
8．C
【详解】导体对电流的阻碍作用叫电阻，电阻是导体本身的一种性质，与导体两端电压和通过的电流无关。某段导体的电阻值等于此导体两端电压与通过电流的比值，但不会随电压、电流的变化而变化，也不与电流、电压成任何比例关系。故C正确，ABD错误。
故选C。
9．A
【详解】密码识别成功时仅S1闭合，灯L发光，但不开锁，即电动机不工作，说明开关S1在干路上，且灯L与电动机在两条不同的支路上；人脸识别成功后S2才会闭合，电动机工作，说明开关S2控制电动机，与电动机串联在同一支路上，故A符合题意，BCD不符合题意。
故选A。
10．A
【详解】由图可知，两灯串联，电流表测电路电流，下面的电压表测电源电压，上面的电压表测L2两端电压。
若L1短路，电路为L2的简单电路，L2发光，电流表有示数；此时两个电压表都测电源电压，示数相等且等于电源电压。
若L2短路，L1发光，测L2两端电压的电压表无示数，不符合“两个电压表示数相等且等于电源电压”。
若L1断路或L2断路，电路断路，电流表无示数，灯都不发光，不符合“只有一盏灯发光，电流表有示数”。
综上，电路故障可能是L1短路。故BCD不符合题意，A符合题意。
故选A。
11．D
【详解】AB．因为单位时间内水吸收的热量与煤油吸收的热量相等，故加热4min，水和煤油吸收的热量相等，即
即
即
将图乙中数据代入上述等式可得
加热3min时，煤油吸收的热量
加热3min时，酒精完全燃烧放出的热量
则该酒精灯的加热效率，故AB错误；
C．因为单位时间内水吸收的热量与煤油吸收的热量相等，故加热2min，煤油和水吸收的热量一样多，故C错误；
D．加热4min时，煤油吸收的热量，故D正确。
故选D。
12．C
【详解】A．由图甲可知，R、R0串联，电流处处相等，电压表测定值电阻R0两端的电压，由图乙可知，当检测板不受压力时，可变电阻R的阻值为80Ω，由串联电路的电阻特点可知，电路的总电阻为
根据欧姆定律可知，此时电路中的电流为
根据公式可知，电压表的示数为，故A错误；
B．由图乙可知，当检测板所受压力增大时，可变电阻R的阻值变小，则电路的总电阻减小，电路的电流增大，电压表测定值电阻R0两端的电压，根据公式可知，电压表的示数增大，故B错误；
C．根据电压表量程可知，R0两端的最大电压U0大=3V，则电路中的最大电流为
根据公式可知，此时电路的最小总电阻为
由串联电路的电阻特点可知，可变电阻的最小阻值为
由图乙可知，当压敏电阻为20Ω时，装置所能测量的最大压力为，故C正确。
D．将R0换为阻值10Ω，电阻变小，电压表示数最大为3V，根据欧姆定律可知，通过电路的最大电流变大，电源电压为6V不变，可变电阻两端的最小电压为3V不变，则可变电阻接入电路的最小阻值变小，由图乙可知，可增大该装置所能测量的最大压力值，故D错误。
故选C。
13．ACD
【详解】A．两种物质相互接触时，彼此进入对方的现象叫扩散，扩散现象是分子运动的结果，甲图：抽去玻璃隔板后，两瓶中的气体逐渐混合，这演示的是气体的扩散现象，说明了气体分子的运动，故A正确；
B．乙图：试管内的水沸腾后，软木塞从试管口飞出，是因为试管内的水蒸气膨胀做功，水蒸气的内能转化成软木塞的机械能，故B错误；
C．丙图：缓慢向上提拉与水面接触的玻璃板，弹簧测力计示数变大，说明水分子和玻璃分子间存在引力，故C正确；
D．丁图：橡胶塞被推出时，瓶内有白雾产生，这是因为瓶内气体对瓶塞做功，空气的内能转化为塞子的机械能，空气的内能减小，温度降低，空气中的水蒸气遇冷发生液化现象，凝结成小水滴，这就是在瓶内看到的“白雾”，故D正确。
故选ACD。
14．BC
【详解】A．如图
取相同质量的燃料，由图可知，当燃料的质量为m0时，燃料完全燃烧放出的热量QB>QA，由可知，燃料A、B的热值qB>qA，即B燃料的热值大于A燃料的热值，故A正确，不符合题意；
B．由可知，B燃料的热值，故B错误，符合题意；
CD．水吸收的热量
水升高的温度
水的末温t=t0+Δt=38℃+70℃=108℃
在一标准大气压下水的沸点是100℃，水沸腾时吸收热量、温度不变，因此水的温度将升高Δt'=100℃-38℃=62℃，故C错误，符合题意，D正确，不符合题意。
故选BC。
15．ACD
【分析】因为电源电压为12V，电路中允许通过的最大电流为30mA，故电路中最小总电阻，又因为由图乙可知压力越大，R阻值越小，即可通过R0的大小来判断R的大小，从而判断所能检测的货物的最大质量。
【详解】A．当货物质量增大时，R所受压力增大，由图乙可知R阻值变小，电路中的电流增大，故A正确；
B．当R0为100Ω时，R的最小值为400Ω-100Ω=300Ω，由图乙可知最大能检测的货物重力为8000N，即800kg的货物，故B错误；
C．当R0为200Ω时，R的最小值为400Ω-200Ω=200Ω，由图乙可知最大能检测的货物重力为9000N，即900kg的货物，故C正确；
D．当电路允许通过的最大电流为24mA，电路中最小总电阻，由图乙，700kg的货物置于该装置时，R为400Ω，故此时两种规格的R0均能满足总电阻不小于500Ω的要求，故D正确。
故选ACD。
16． 引力 扩散
【详解】[1]将两个铅柱的底面削平、削干净，然后紧紧地压在一起，两铅块就会结合起来，甚至下面吊一个钩码都不能把它们拉开，这是因为铅的分子之间在距离非常近时，分子引力发生作用，使两个铅柱“粘”在一起，说明分子间存在引力。
[2]虽然二氧化氮的密度大于空气密度，但是它也会运动到上面的瓶子内，这说明气体分子在不停地做无规则运动，这种现象是扩散现象。
17．(1)电子
(2)同种电荷相互排斥
(3)吸引
【详解】（1）摩擦起电的实质是电子的转移，得到电子的一方带负电，失去电子的一方带正电。
（2）用丝绸摩擦过的玻璃棒带正电，用毛皮摩擦过的橡胶棒带负电，从图甲和图乙可以看出，他们都是带了同种电荷而相互排斥，所以可以得出结论：同种电荷相互排斥。
（3）用丝绸摩擦过的玻璃棒带正电，塑料吸管跟它相互排斥，由同种电荷相互排斥知，塑料吸管带正电荷，用毛皮摩擦过的橡胶棒带负电，因为异种电荷相互吸引，所以当带正电的塑料吸管靠近带负电的橡胶棒时，它们会相互吸引。
18．(1)相同时间内吸收相等的热量
(2)加热时间
(3)乙
【详解】（1）根据转换法，选用两个相同规格的电加热器加热，目的是使甲和乙两种液体在相等时间内吸收热量相等。
（2）实验中用两个相同规格的电加热器加热，加热相同时间，液体吸收相同的热量，故可以通过加热时间来比较两种液体吸收热量的多少。
（3）分析图表可知，加热时，甲升高，乙升高，故当它们吸收相同热量时，乙液体升温更高。
19．
【详解】[1]比较液体a和b的比热容：使用相同燃料1时，液体a的末温t甲高于液体b的末温t乙（t甲>t乙）。吸收相同热量（来自燃料1），温度升高越小，比热容越大。因此，液体b升温较少，说明其比热容较大，即ca > cb。
[2] 比较燃料1和2的热值：对同种液体a，使用燃料1时温度达到t甲，使用燃料2时温度达到t丙（t甲>t丙）。燃料质量相同，液体a升温越高，说明燃料释放的热量越多，热值越大。因此，燃料1使液体升温更多，说明其热值较大，即q1 > q2。
20．(1)电流表正、负接线柱接反
(2)导体长度越长，电阻越大
(3)D
【详解】（1）观察乙图，看到电流表指针向左偏转。因为电流表在使用时，正、负接线柱接反，指针就会反向偏转，所以原因是电流表正、负接线柱接反了。
（2）分析1、2两次实验数据，看到材料都是镍铬合金，横截面积都是0.4mm2，唯一不同的是长度，1中长度为0.3m，2中长度为0.6m，且长度为0.6m时电流更小。根据 （在同一电源电压下，U不变），电流越小，电阻越大，所以当其他条件相同时，导体长度越长，电阻越大。
（3）A．当电路中有电流通过时，小灯泡会发光，所以通过小灯泡的发光情况，可以初步判断电路中有无电流，故A正确，不符合题意；
B．根据 ，当接入电阻的阻值不同时，电路中的电流不同，小灯泡的实际功率不同，亮暗程度不同，所以通过小灯泡的亮暗程度，可以粗略反映接入电阻的阻值大小，故B正确，不符合题意；
C．当接入的导体电阻过小时，电路中的电流可能过大，小灯泡可以起到一定的分压作用，避免电路电流过大，保护其他元件，故C正确，不符合题意；
D．小灯泡的亮度只能粗略反映电流的大小，因为小灯泡的亮度不仅与电流有关，还与灯泡的实际功率有关，且其亮度与电流之间不是精确的对应关系，不能准确反映电流的大小，故D错误，符合题意。
故选D。
21．(1)A
(2)电流表指针未调零
(3)干路电流等于各支路电流之和
【详解】（1）电流表与待测电路串联，图乙实物图中，电流表接在干路上，测量图甲中A处电流。
（2）闭合开关前，电流表中没有电流流过，指针不在零刻度线，原因是电流表指针未调零。
（3）由表格数据可知， ，即：在并联电路中，干路电流等于各支路电流之和。
22．(1)电压表正负接线柱接反了
(2)不可行
(3)3
(4)见解析
【详解】（1）闭合开关后，由图可知，电压表指针反向偏转，说明电压表正负接线柱接反了。
（2）在测完AB间的电压后，他保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，这种改接方法是不可以的，因为根据电路图分析可以看出，直接改接一端连线，会造成电压表正负接线柱接反。
（3）电源为两节新干电池，则电源电压为3V。小明连接好电路准备测量AC间的电压，即电源电源，闭合开关后，灯泡发光，说明电路为通路，若电压表正常，则此时电压表的示数应与电源电压相等，即为3V。
（4）通过表格数据可知，小明只测了一组实验数据，这样得出的实验结论具有偶然性，接下来应该更换不同规格的灯泡进行多次实验，使实验结论具有普遍性。
23．(1)
(2)0.2
(3)阻值不同的定值电阻
(4)电压表
(5)没有记录数据单位
【详解】（1）实验中，定值电阻与滑动变阻器串联，电压表测量定值电阻的电压，电流表测量电路电流，如图所示：
（2）图乙中电流表的分度值为0.02A，示数为0.2A。
（3）为验证结论是否具有普遍性，小明应更换阻值不同的定值电阻重复上述实验，避免实验结论的偶然性。
（4）电源电压由3节干电池串联组成，电源电压为4.5V，定值电阻的阻值为10Ω，电路最大电流为
小于电流表的最大测量值，则电流表不会损坏；电压表的最大示数为电源电压的电压值，为4.5V，超过电压表的最大测量值3V，则第（2）问中，若预先未将滑动变阻器的滑片移至最右端，闭合开关时，电压表可能会损坏。
（5）物理量的大小由数值与单位组成，由图丙得，小华没有记录数据单位。
24．(1)正
(2) 温度 变大
(3)闪电
【详解】（1）原子不带电，空气电离后产生的负电荷就是电子，失去带负电的电子的原子带正电，叫做正离子。
（2）[1]由图像得，新型发热材料PTC的导电性能随温度的改变而改变，说明影响这种材料导电性能的主要因素是温度。
[2]由图像得，若一个PTC元件的温度从100℃升高到300℃的过程中，它的导电性能变小，则它的电阻会变大，因此用PTC材料制成的电热器具有自动调节功能。
（3）在生活中经常会遇到“放电现象”，如：闪电是云与云之间、云与地之间或者云体内各部位之间的强烈放电现象。
25．0.6×103J/（kg•℃）
【详解】保温杯中水的质量
水吸收的热量
金属块的质量
由题意得，金属块放出的热量 ，
金属块的比热容
26．(1)2V
(2)
【详解】（1）由图可知，和串联，电压表接在两端，由得，两端的电压为
（2）由得，的阻值
题号
1
2
3
4
5
6
7
8
9
10
答案
D
B
C
D
C
B
D
C
A
A
题号
11
12
13
14
15





答案
D
C
ACD
BC
ACD
