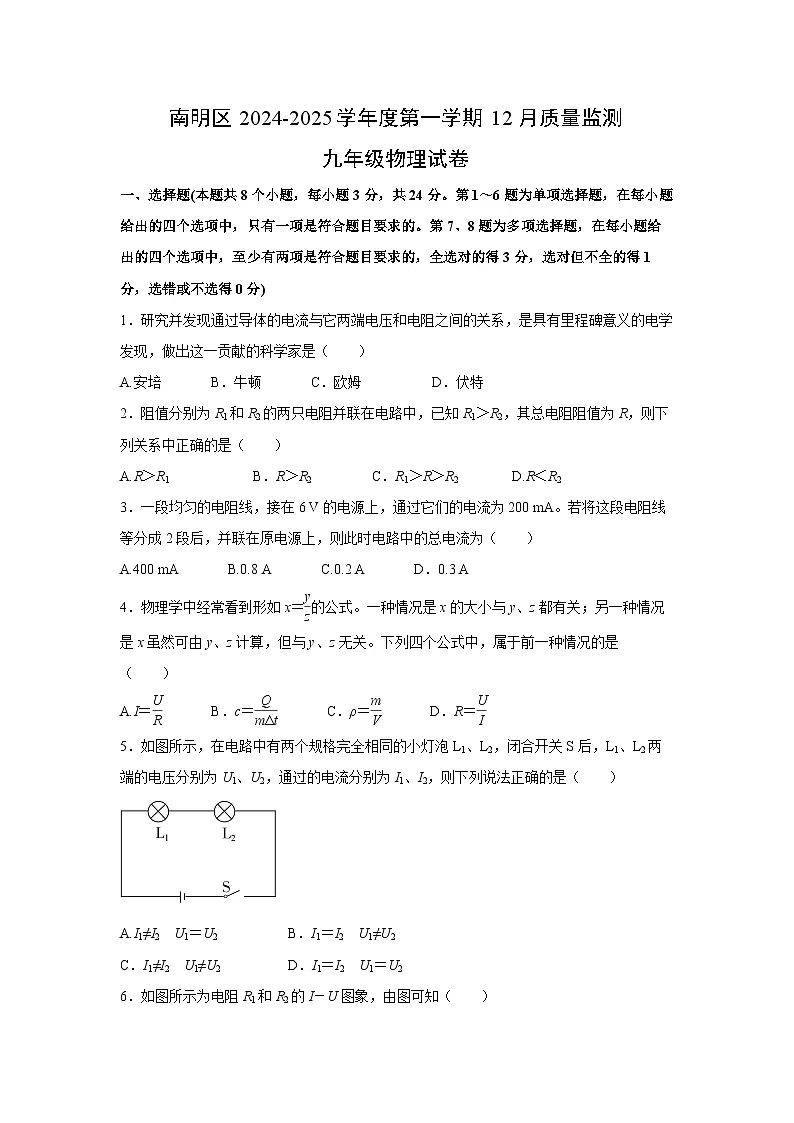

贵州省贵阳市南明区2024-2025学年度第一学期12月质量监测九年级物理试卷

这是一份贵州省贵阳市南明区2024-2025学年度第一学期12月质量监测九年级物理试卷，共11页。试卷主要包含了选择题，填空题，简答题，作图题，实验与科学探究题，综合应用题等内容，欢迎下载使用。
一、选择题(本题共8个小题，每小题3分，共24分。第1～6题为单项选择题，在每小题给出的四个选项中，只有一项是符合题目要求的。第7、8题为多项选择题，在每小题给出的四个选项中，至少有两项是符合题目要求的，全选对的得3分，选对但不全的得1分，选错或不选得0分)
1．研究并发现通过导体的电流与它两端电压和电阻之间的关系，是具有里程碑意义的电学发现，做出这一贡献的科学家是（ ）
A.安培 B．牛顿 C．欧姆 D．伏特
2．阻值分别为R1和R2的两只电阻并联在电路中，已知R1＞R2，其总电阻阻值为R，则下列关系中正确的是（ ）
A.R＞R1 B．R＞R2 C．R1＞R＞R2 D.R＜R2
3．一段均匀的电阻线，接在6 V的电源上，通过它们的电流为200 mA。若将这段电阻线等分成2段后，并联在原电源上，则此时电路中的总电流为（ ）
A.400 mA B.0.8 A C.0.2 A D．0.3 A
物理学中经常看到形如x＝eq \f(y,z)的公式。一种情况是x的大小与y、z都有关；另一种情况是x虽然可由y、z计算，但与y、z无关。下列四个公式中，属于前一种情况的是（ ）
A.I＝eq \f(U,R) B．c＝eq \f(Q,mΔt) C．ρ＝eq \f(m,V) D．R＝eq \f(U,I)
5．如图所示，在电路中有两个规格完全相同的小灯泡L1、L2，闭合开关S后，L1、L2两端的电压分别为U1、U2，通过的电流分别为I1、I2，则下列说法正确的是（ ）
A.I1≠I2 U1＝U2 B．I1＝I2 U1≠U2
C．I1≠I2 U1≠U2 D．I1＝I2 U1＝U2

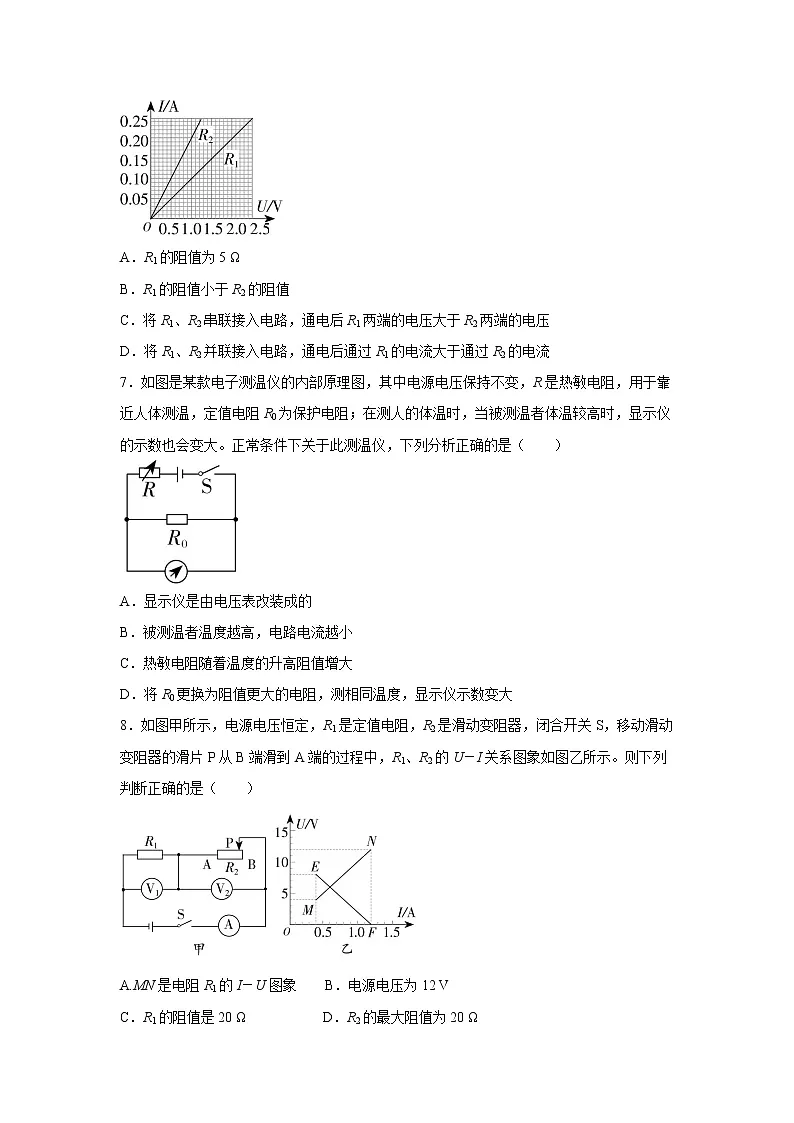

6．如图所示为电阻R1和R2的I－U图象，由图可知（ ）
A．R1的阻值为5 Ω
B．R1的阻值小于R2的阻值
C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压
D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流
7．如图是某款电子测温仪的内部原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（ ）
A．显示仪是由电压表改装成的
B．被测温者温度越高，电路电流越小
C．热敏电阻随着温度的升高阻值增大
D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变大
如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端滑到A端的过程中，R1、R2的U－I关系图象如图乙所示。则下列判断正确的是（ ）
A.MN是电阻R1的I－U图象 B．电源电压为12 V
C．R1的阻值是20 Ω D．R2的最大阻值为20 Ω

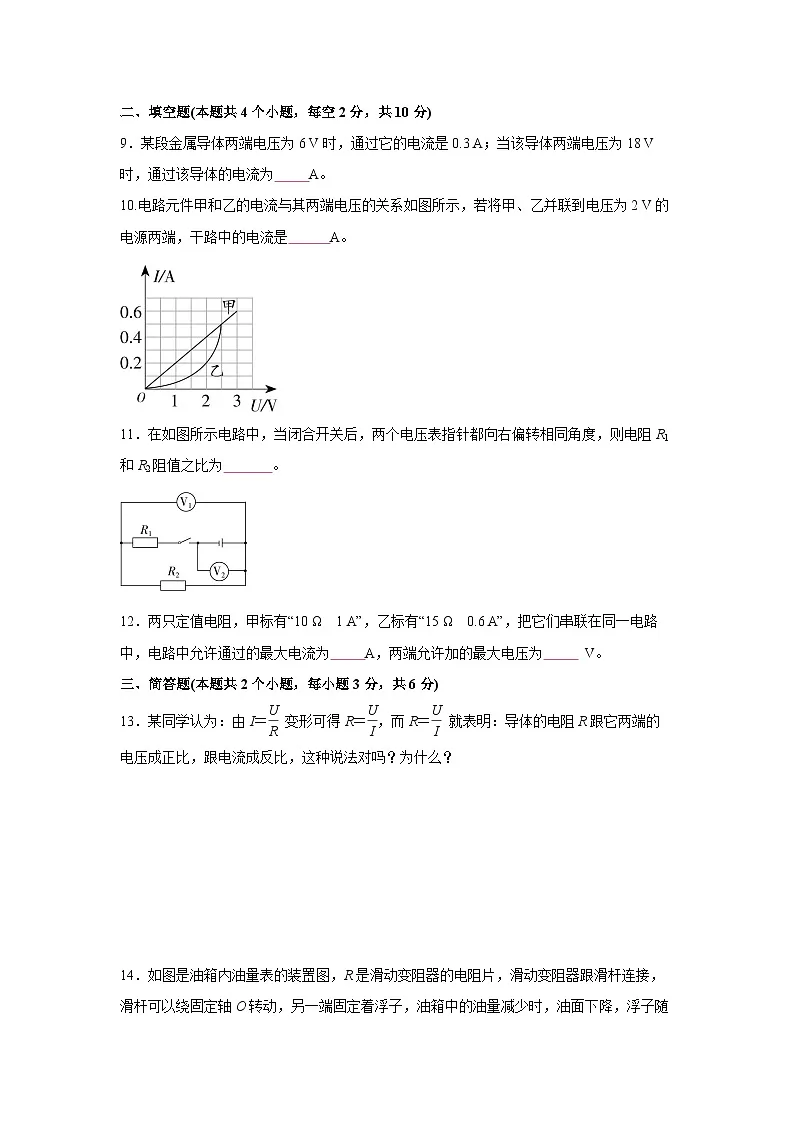

二、填空题(本题共4个小题，每空2分，共10分)
9．某段金属导体两端电压为6 V时，通过它的电流是0.3 A；当该导体两端电压为18 V时，通过该导体的电流为 A。
10.电路元件甲和乙的电流与其两端电压的关系如图所示，若将甲、乙并联到电压为2 V的电源两端，干路中的电流是 A。

11．在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2阻值之比为 。
12．两只定值电阻，甲标有“10 Ω 1 A”，乙标有“15 Ω 0.6 A”，把它们串联在同一电路中，电路中允许通过的最大电流为 A，两端允许加的最大电压为 V。
三、简答题(本题共2个小题，每小题3分，共6分)
13．某同学认为：由I＝eq \f(U,R) 变形可得R＝eq \f(U,I)，而R＝eq \f(U,I) 就表明：导体的电阻R跟它两端的电压成正比，跟电流成反比，这种说法对吗？为什么？
如图是油箱内油量表的装置图，R是滑动变阻器的电阻片，滑动变阻器跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着浮子，油箱中的油量减少时，油面下降，浮子随油面落下，把电流表改为相应的油量体积数，就可以显示油箱中油量的多少。请分析说明当油箱中油量增多时，油量表示数如何变化。
四、作图题(本题共3个小题，每小题2分，共6分)
15．如图所示，a、b分别是甲、乙两电阻的I－U图象。将甲、乙两电阻串联得到丙电阻，请在图中大致作出丙电阻的I－U图象。
16．如图是小明在探究“通过导体的电流与电阻的关系”实验中连接的电路，请改动一根导线，使电路连接正确，在应改动的导线上画“×”，并用笔画线代替导线画出正确的接法(注意：导线不能交叉)。
17．在探究“电流与电压关系”的实验中，小华同学用电流表和电压表测量出某段导体中电流及其两端的电压，数据如下表，从表中数据可以看出，这些数据中有一组是明显错误的，跟其他数据的规律完全不同，可能是读取这组数据时粗心所引起的，分析时需要把它剔除掉，请在方格纸上画出导体中电流与导体两端电压的关系图象。
五、实验与科学探究题(本题共3个小题，共28分)
18．在“探究电流与电压关系”的实验中，图甲是某实验小组设计的电路，电源电压3 V保持不变。
(1)检查无误后，闭合开关发现电流表几乎无示数，电压表示数接近3 V。移动滑片P，两电表示数均无变化，则电路故障可能是 。
(2)排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过定值电阻R1的电流为 A。
(3)实验中测得数据如表所示，分析数据可得实验结论： 。
(4)实验结束后，小明整理器材时发现定值电阻很热，他联想到处理数据时，第四组数据之间的关系与前三组数据之间的关系存在差异，他和同组的小强就此展开讨论，认为数据差异可能是 造成的。
(5)实验器材中还有10 Ω和20 Ω的定值电阻，小明若要探究电流与电阻的关系，正确的做法是 。
19．实验小组在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为 6 V的电源，“3.8 V 0.4 A”的小灯泡、标有“20 Ω 1.5 A”的滑动变阻器、导线若干，实验电路如图所示(不完整)。

甲 乙
(1)小明同学接好最后一根导线，灯泡立即发出耀眼的光并很快熄灭，则他一定是将导线接在了图中滑动变阻器的 (选填“A”或“B”)接线柱上了，此外他们还存在一个不当的实验操作是 。
(2)下表是小华同学将电路图连接完整后并按正确的操作测得的数据。当他做完第 1次实验后做第2次，应将滑动变阻器的滑片向 (选填“A”或“B”)端移动。
(3)在小组中小洋是负责数据分析的，他认为用表格中的数据求出小灯泡电阻的平均值为8.1 Ω，即为小灯泡电阻的测量值。请你对此作出简要的评估：
__________________________。
(4)小李同学用相同的器材做该实验时，由于接线错误，根据测量的数据绘出的I－U图象如图乙所示。该同学连接的错误原因是 。
20．小明利用如图甲所示的电路测量未知电阻Rx的阻值。
(1)闭合开关前，应将滑动变阻器的滑片置于最 (选填“左”或“右”)端，这样操作的目的是 。
(2)闭合开关，发现电流表有示数，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障是 。
(3)小明通过多次实验发现，未知电阻Rx的阻值总 (选填“大于”“小于”或“等于”)真实值，这是因为 。
(4)如果改变电流表的连接方式，如图乙所示。若考虑电表内阻，利用此图测量电阻时，如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为Rv和RA，而Rx准确的表达式为 。
六、综合应用题(本题共2个小题，共16分。解答时需写出必要的文字说明、计算公式及过程，若只写出计算结果将不得分)
21．如图所示，电阻R1的阻值为30 Ω，当开关闭合时，电流表A的示数为0.6 A，电流表A1的示数为0.2 A。求：
(1)电源电压；
(2)通过电阻R2的电流；
(3)电阻R2的阻值。
22．某校利用过氧乙酸对办公室、教室等室内的空气进行熏蒸消毒。该校某科技兴趣小组设计了一个简易检测仪，检测教室空气中过氧乙酸气体的浓度，其电路原理如图甲所示，电源电压为12 V，R0为定值电阻，过氧乙酸气体传感器Rt的阻值随过氧乙酸气体浓度ρ的变化关系如图乙所示。
(1)传感器Rt的阻值随过氧乙酸气体的浓度增加而______。
(2)当教室内空气没有消毒(即过氧乙酸气体的浓度为零)时，电压表的示数为3 V，定值电阻R0的阻值是多少？
(3)该检测仪处在过氧乙酸气体的浓度为0.15 g/m3时，通过整个电路的电流是多少？
(4)消毒标准如下：ρ＜0.15 g/m3为不合格，0.15 g/m3≤ρ＜0.3 g/m3为合格，ρ≥0.3 g/m3为超标。某次对教室内过氧乙酸气体的浓度进行检测时，电压表的示数为8 V，请通过计算判断该次消毒为不合格、合格还是超标。
【参考答案】
1．【答案】C
2．【答案】D
3．【答案】B
4．【答案】A
5．【答案】D
6．【答案】C
7．【答案】AD
8．【答案】ABD
9．【答案】0.9 A
10．【答案】0.6 A
11．【答案】4∶1
12．【答案】15 V
13．【答案】不对，电阻的大小跟它两端的电压和通过的电流大小无关，只跟它的材料、长度、横截面积和温度有关。
14．【答案】当油箱中油量增加时，滑动变阻器的滑片下移，变阻器接入电路中的电阻减小，电路中的总电阻减小，根据欧姆定律可知电路中电流变大，则电流表的示数变大，即油量表示数增大。
15．【答案】
16．【答案】
17．【答案】
18．【答案】(1)电阻R1断路
(2)0.32 A
(3)在电阻一定时，通过导体的电流与导体两端的电压成正比
(4)温度升高(变化)导致R1阻值变大造成的
(5)保持定值电阻两端的电压不变，换用不同阻值的电阻进行实验
19．【答案】(1)A；实验前没有断开开关。
(2)B
(3)不正确，小灯泡的阻值和温度有关，不是定值。
(4)电压表并联在滑动变阻器两端。
20．【答案】(1)右；保护电路
(2)电阻Rx短路。
(3)小于；有部分电流通过电压表，电流表的示数大于实际通过Rx的电流，根据Rx＝eq \f(U,I) 得到的电阻阻值偏小。
(4)eq \f(U,I)－RA
21．【答案】(1)由图可知，电阻R1、R2并联接入电路，电流表A测量干路中的电流，电流表A1测量电阻R1的电流。
电阻R1两端的电压：U1＝I1R1＝0.2 A×30 Ω＝6 V，电源电压：
U＝U1＝6 V；
(2)通过电阻R2的电流：I2＝I－I1＝0.6 A－0.2 A＝0.4 A；
(3)电阻R2两端的电压：U2＝U1＝6 V，电阻R2的阻值：R2＝eq \f(U2,I2)＝eq \f(6 V,0.4 A)＝15 Ω。
22．【答案】(1)减小
(2)闭合开关，R0、Rt串联，电压表测量R0两端的电压，
当教室内空气没有消毒(即过氧乙酸气体的浓度为零)时，由图乙知过氧乙酸气体传感器Rt的阻值为60 Ω，此时电压表的示数为3 V，根据串联电路的电压特点可知，过氧乙酸气体传感器Rt两端的电压：
Ut＝U－U0＝12 V－3 V＝9 V，
根据欧姆定律可知电路电流：I＝eq \f(Ut,Rt)＝eq \f(9 V,60 Ω)＝0.15 A，
定值电阻的阻值：R0＝eq \f(U0,I)＝eq \f(3 V,0.15 A)＝20 Ω。
(3)该检测仪处在过氧乙酸气体的浓度为0.15 g/m3时，从图乙可知Rt的电阻为20 Ω，根据欧姆定律可知通过整个电路的电流：
I′＝eq \f(U,R总)＝eq \f(12 V,20 Ω＋20 Ω)＝0.3 A。
(4)电压表的示数为 8 V，根据欧姆定律可知电路中的电流：
I″＝eq \f(UV,R0)＝eq \f(8 V,20 Ω)＝0.4 A，
根据串联电路的电压特点可知，Rt两端的电压：
Ut″＝U－UV＝12 V－8 V＝4 V，
过氧乙酸气体传感器Rt的阻值：Rt″＝eq \f(Ut″,I″)＝eq \f(4 V,0.4 A)＝10 Ω，
从图乙可知此时过氧乙酸气体浓度为0.3 g/m3。根据消毒标准可知，该次消毒为超标。U/V
2.0
4.0
6.0
8.0
10.0
I/A
0.1
1
0.3
0.4
0.5
实验序号
1
2
3
4
电压U/V
0.8
1.6
2.4
3.0
电流I/A
0.16
0.48
0.58
实验次数
1
2
3
电压/V
2.0
3.0
3.8
电流/A
0.33
0.34
0.40
