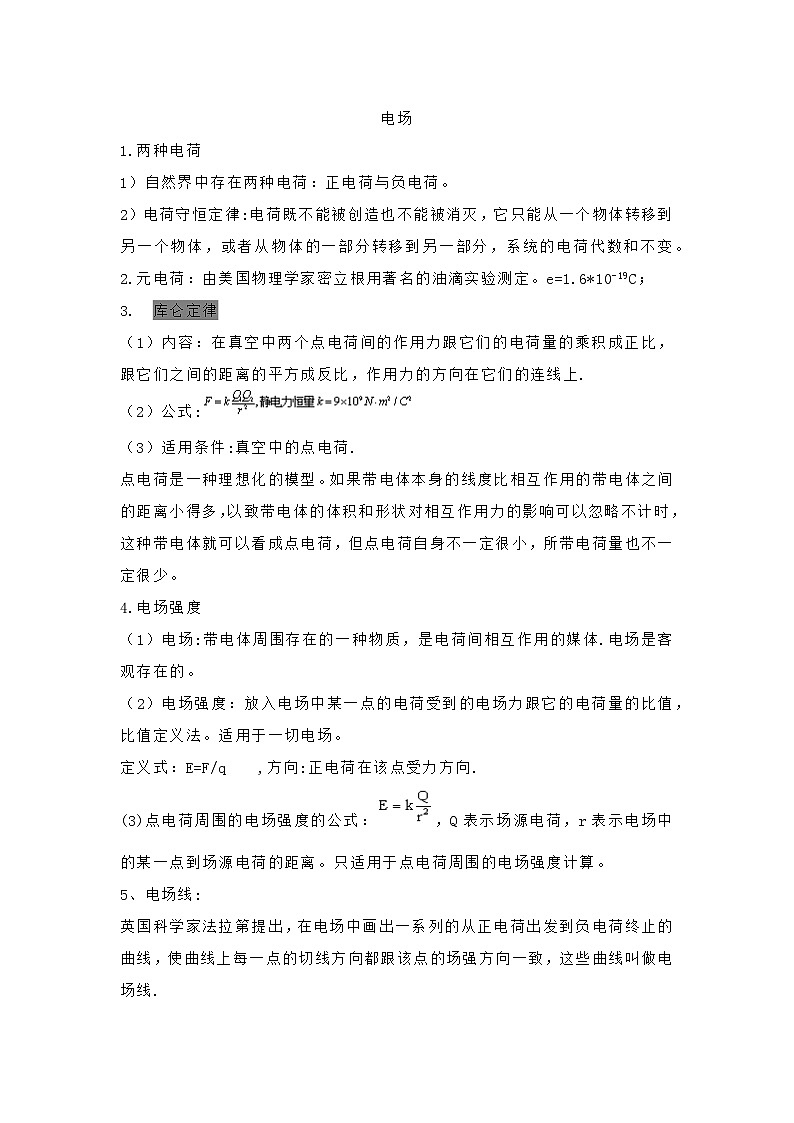

1）自然界中存在两种电荷：正电荷与负电荷。
2）电荷守恒定律:电荷既不能被创造也不能被消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，系统的电荷代数和不变。
2.元电荷：由美国物理学家密立根用著名的油滴实验测定。e=1.6*10-19C；
3. 库仑定律
（1）内容：在真空中两个点电荷间的作用力跟它们的电荷量的乘积成正比，跟它们之间的距离的平方成反比，作用力的方向在它们的连线上.
（2）公式:
（3）适用条件:真空中的点电荷.
点电荷是一种理想化的模型。如果带电体本身的线度比相互作用的带电体之间的距离小得多，以致带电体的体积和形状对相互作用力的影响可以忽略不计时，这种带电体就可以看成点电荷，但点电荷自身不一定很小，所带电荷量也不一定很少。
4.电场强度
（1）电场:带电体周围存在的一种物质，是电荷间相互作用的媒体.电场是客观存在的。
（2）电场强度：放入电场中某一点的电荷受到的电场力跟它的电荷量的比值，比值定义法。适用于一切电场。
定义式：E=F/q ,方向:正电荷在该点受力方向.
(3)点电荷周围的电场强度的公式：，Q表示场源电荷，r表示电场中的某一点到场源电荷的距离。只适用于点电荷周围的电场强度计算。
5、电场线:
英国科学家法拉第提出，在电场中画出一系列的从正电荷出发到负电荷终止的曲线，使曲线上每一点的切线方向都跟该点的场强方向一致，这些曲线叫做电场线.

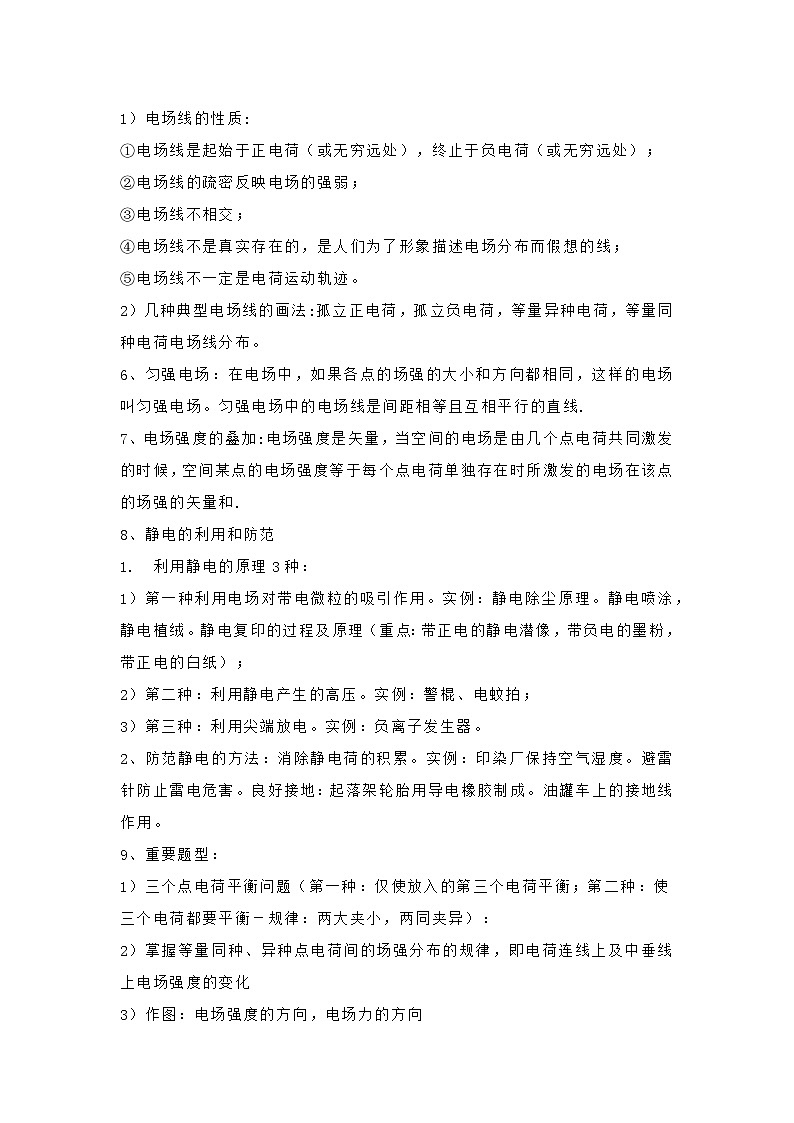

1）电场线的性质:
①电场线是起始于正电荷（或无穷远处），终止于负电荷（或无穷远处）；
②电场线的疏密反映电场的强弱；
③电场线不相交；
④电场线不是真实存在的，是人们为了形象描述电场分布而假想的线；
⑤电场线不一定是电荷运动轨迹。
2）几种典型电场线的画法:孤立正电荷，孤立负电荷，等量异种电荷，等量同种电荷电场线分布。
6、匀强电场：在电场中，如果各点的场强的大小和方向都相同，这样的电场叫匀强电场。匀强电场中的电场线是间距相等且互相平行的直线.
7、电场强度的叠加:电场强度是矢量，当空间的电场是由几个点电荷共同激发的时候，空间某点的电场强度等于每个点电荷单独存在时所激发的电场在该点的场强的矢量和.
8、静电的利用和防范
1. 利用静电的原理3种：
1）第一种利用电场对带电微粒的吸引作用。实例：静电除尘原理。静电喷涂，静电植绒。静电复印的过程及原理（重点：带正电的静电潜像，带负电的墨粉，带正电的白纸）；
2）第二种：利用静电产生的高压。实例：警棍、电蚊拍；
3）第三种：利用尖端放电。实例：负离子发生器。
2、防范静电的方法：消除静电荷的积累。实例：印染厂保持空气湿度。避雷针防止雷电危害。良好接地：起落架轮胎用导电橡胶制成。油罐车上的接地线作用。
9、重要题型：
1）三个点电荷平衡问题（第一种：仅使放入的第三个电荷平衡；第二种：使三个电荷都要平衡－规律：两大夹小，两同夹异）：
2）掌握等量同种、异种点电荷间的场强分布的规律，即电荷连线上及中垂线上电场强度的变化
3）作图：电场强度的方向，电场力的方向
电路
1.电流：
（1）定义:电荷的定向移动形成电流.
（2）电流的方向:规定正电荷定向移动的方向为电流的方向.
2.电流强度:
（1）定义:通过导体横截面的电量跟通过这些电量所用时间的比值，I=q/t
（2）在国际单位制中电流的单位是安。1mA=10-3A，1μA=10-6A
3）电流强度的定义式中，如果是正、负离子同时定向移动，q应为正负离子的电荷量和.
2.电阻
（1）定义：导体两端的电压与通过导体中的电流的比值叫导体的电阻.
（2）定义式:R=U/I，单位:Ω
（3）电阻是导体本身的属性，跟导体两端的电压及通过电流无关.
（4）电阻定律：内容:在温度不变时，导体的电阻R与它的长度L成正比，与它的横截面积S成反比. 公式:R=ρL/S.
3.电功和电热
（1） 电功和电功率: 电功W=qU=UIt，普遍适用。单位时间内电流做功叫电功率，P=W/t=UI，普遍适用.
（2） 焦耳定律:Q=I 2 Rt，式中Q表示电流通过导体产生的热量，单位是J。焦耳定律无论是对纯阻电路还是对非纯电阻电路都是适用的.
（3） 电功和电热的关系
①纯电阻电路消耗的电能全部转化为热能，电功和电热是相等的.所以有W=Q，UIt=I 2 Rt，U=IR（欧姆定律成立），
②非纯电阻电路消耗的电能一部分转化为热能，另一部分转化为其他形式的能.所以有W>Q，UIt>I 2 Rt，U>IR（欧姆定律不成立）.
4.串并联电路
结论：支路中任意一个电阻变大（变小），则总电阻变大（变小）。
5.多用电表：
1) 测电压和电流时，红黑表笔不能接反。测电阻时，红黑表笔接反对测量电阻没有影响。
1. 测电压时，红表笔接电势较高的一端，黑表笔接电势较低的一端。
2. 测电流时，让电流从红表笔流入，从黑表笔出。
3. 注意观察：测电阻时，多用电表欧姆档的原理图中，红表笔接的是内部电池的负极。只有测电阻时，才用到多用电表内部的电池。
2) 两种调零操作：1）定位螺钉的作用 2）电阻调零旋钮的作用。
3) 多用电表欧姆档（又称欧姆表）
1） 原理：利用电路中的电流和电阻对应的规律
2） 测电阻原理图：图要背出且理解。
3） 刻度特点：
1）反向2）不均匀（左密右疏）3）测量范围：0～∞。
4） 电阻阻值会读数（重点）
4) 测电阻的步骤及注意事项。
1. 测量电阻时，应把被测电阻与其它元件断开。
2. 换档需调零。
3. 指针偏转小，说明电阻较大，需换大倍率。指针偏转大，说明电阻较小，需换小倍率。4. 电阻的阻值＝刻
度值*倍率
测量完，应把选择开关旋到“ff”档或交流电压最高档。
6.数字电路：
1) 三种门电路“与门”“或门”“非门”的特点和真值表，符号（尤其是非门不要画错），特点（高低电势的关系24个字），输入输出波形画法。
2) 模块电路：对于大部分人而言，不一定要去弄明白电路的内部结构，而只需要知道它具有的功能。我们把具有某一特定功能的电路称为模块电路。" 模块电路组合 " 的思路是一种思维方式。
3) 模块机器人：是根据”模块电路组合”的思路设计而成的，它由传感器、控制器和执行器三个模块组成。知道三个模块组合方式的计算方法。
4）理解热敏电阻的阻值随温度升高而降低的特点及其它在自动控制电路中的应用
7.重点题型：
a) 掌握简单电路的电流、电压和功率计算。等效电路图的化简（等电势点排列法，电流分支法的综合应用）
b) 动态电路的分析：局部（滑动变阻器的阻值变化）→整体（总电阻，总电流的变化）→局部。（先分析固定电阻两端的电压电流变化，最后分析变化电阻所在支路的电压电流变化）。
c) 设计电路：合理性的含义：用电器正常工作，且同时整个电路总功率最小。会用功率分配规律求解电路允许消耗的最大功率。
d) 小灯泡的伏安特性实验研究：小灯泡的伏安特性曲线（注意横坐标和纵坐标的不同），曲线上斜率的含义。
结论：说明灯丝的电阻随温度的升高而升高。
