黑龙江省齐齐哈尔市龙江县育英学校2023-2024学年九年级上学期月考物理试卷（12月份）

这是一份黑龙江省齐齐哈尔市龙江县育英学校2023-2024学年九年级上学期月考物理试卷（12月份），共38页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，简答题等内容，欢迎下载使用。

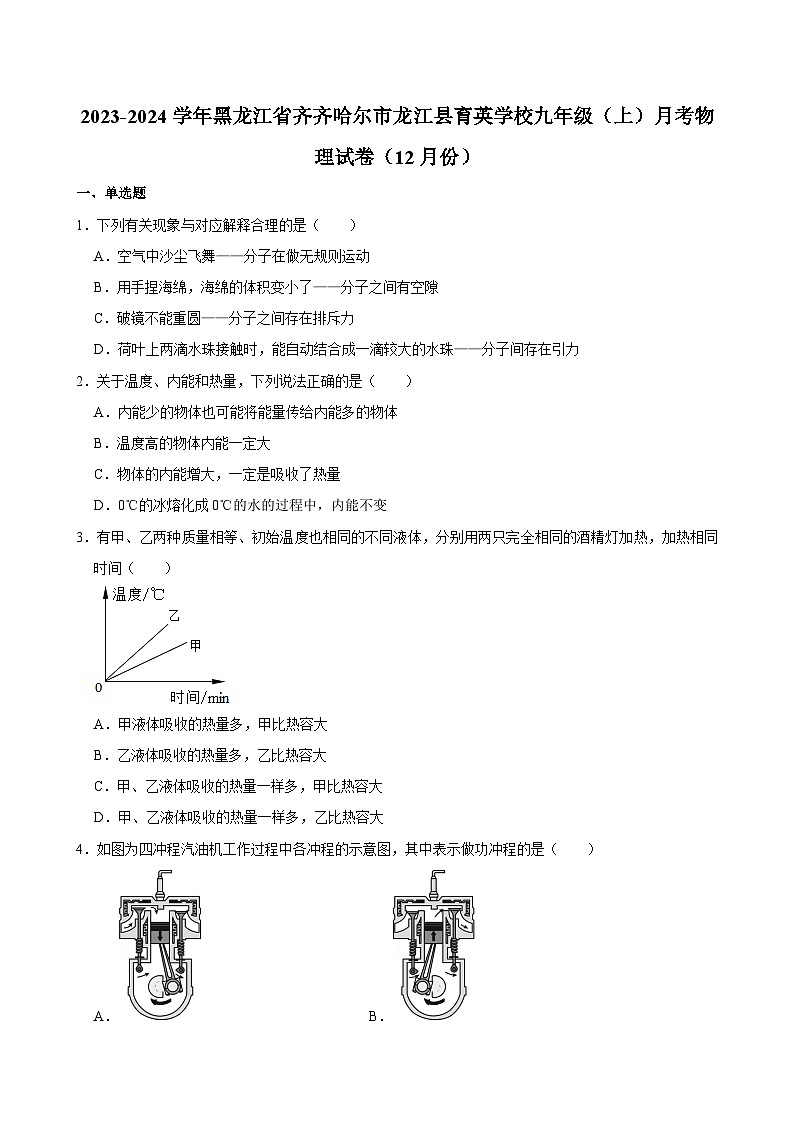

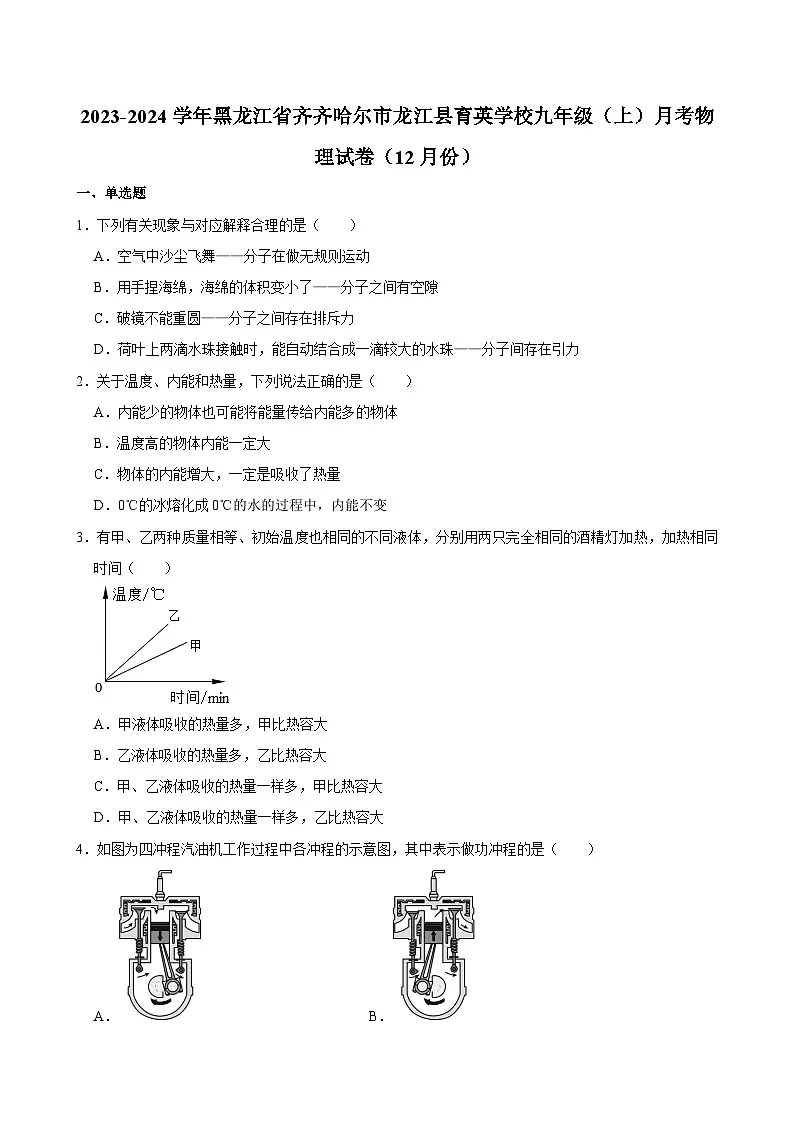

1．下列有关现象与对应解释合理的是（ ）
A．空气中沙尘飞舞——分子在做无规则运动
B．用手捏海绵，海绵的体积变小了——分子之间有空隙
C．破镜不能重圆——分子之间存在排斥力
D．荷叶上两滴水珠接触时，能自动结合成一滴较大的水珠——分子间存在引力
2．关于温度、内能和热量，下列说法正确的是（ ）
A．内能少的物体也可能将能量传给内能多的物体
B．温度高的物体内能一定大
C．物体的内能增大，一定是吸收了热量
D．0℃的冰熔化成0℃的水的过程中，内能不变
3．有甲、乙两种质量相等、初始温度也相同的不同液体，分别用两只完全相同的酒精灯加热，加热相同时间（ ）
A．甲液体吸收的热量多，甲比热容大
B．乙液体吸收的热量多，乙比热容大
C．甲、乙液体吸收的热量一样多，甲比热容大
D．甲、乙液体吸收的热量一样多，乙比热容大

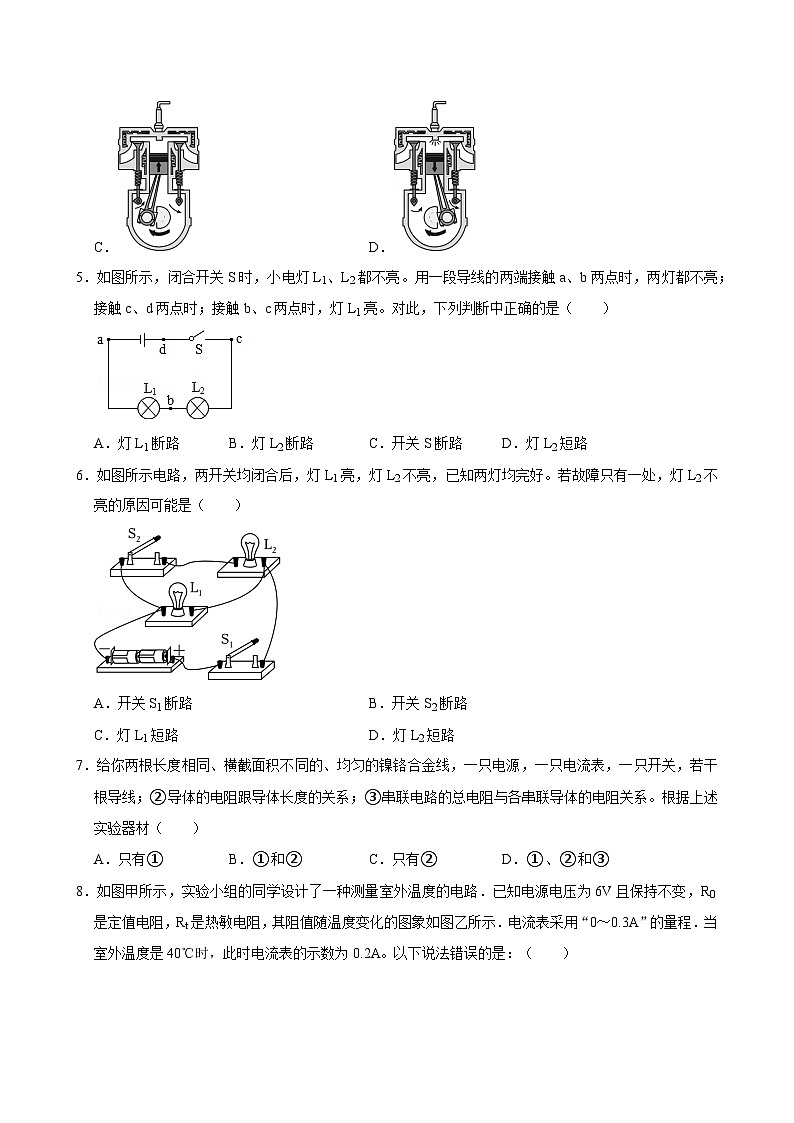

4．如图为四冲程汽油机工作过程中各冲程的示意图，其中表示做功冲程的是（ ）
A．B．
C．D．
5．如图所示，闭合开关S时，小电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触c、d两点时；接触b、c两点时，灯L1亮。对此，下列判断中正确的是（ ）
A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路
6．如图所示电路，两开关均闭合后，灯L1亮，灯L2不亮，已知两灯均完好。若故障只有一处，灯L2不亮的原因可能是（ ）
A．开关S1断路B．开关S2断路
C．灯L1短路D．灯L2短路
7．给你两根长度相同、横截面积不同的、均匀的镍铬合金线，一只电源，一只电流表，一只开关，若干根导线；②导体的电阻跟导体长度的关系；③串联电路的总电阻与各串联导体的电阻关系。根据上述实验器材（ ）
A．只有①B．①和②C．只有②D．①、②和③

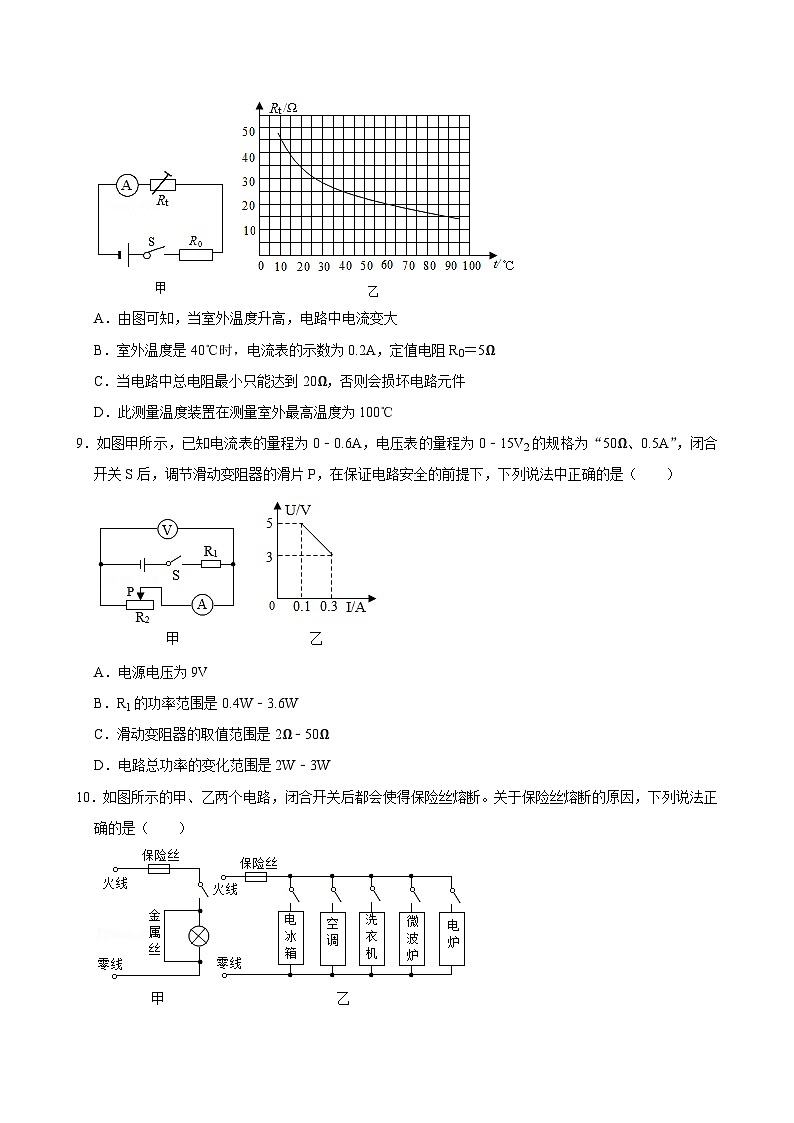

8．如图甲所示，实验小组的同学设计了一种测量室外温度的电路．已知电源电压为6V且保持不变，R0是定值电阻，Rt是热敏电阻，其阻值随温度变化的图象如图乙所示．电流表采用“0～0.3A”的量程．当室外温度是40℃时，此时电流表的示数为0.2A。以下说法错误的是：（ ）
A．由图可知，当室外温度升高，电路中电流变大
B．室外温度是40℃时，电流表的示数为0.2A，定值电阻R0＝5Ω
C．当电路中总电阻最小只能达到20Ω，否则会损坏电路元件
D．此测量温度装置在测量室外最高温度为100℃
9．如图甲所示，已知电流表的量程为0﹣0.6A，电压表的量程为0﹣15V2的规格为“50Ω、0.5A”，闭合开关S后，调节滑动变阻器的滑片P，在保证电路安全的前提下，下列说法中正确的是（ ）
A．电源电压为9V
B．R1的功率范围是0.4W﹣3.6W
C．滑动变阻器的取值范围是2Ω﹣50Ω
D．电路总功率的变化范围是2W﹣3W
10．如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是（ ）
A．甲图是由于灯泡被短路
B．甲图是由于灯泡被断路
C．乙图是由于电路总电阻太大，功率太大
D．乙图是由于电路总电阻太小，功率太小
11．如图所示电路，电源电压保持不变，滑动变阻器R的滑片P处于中间位置1、S2、S3的断开和闭合，电路的连接情况发生变化，下列说法正确的是（ ）
A．当S1断开，S2、S3闭合时，滑动变阻器和灯泡并联，电流表测干路电流
B．当S1闭合，S2、S3断开时，滑动变阻器和灯泡串联，电流表测灯泡的电流
C．当S1、S3闭合，S2断开时，滑动变阻器和灯泡并联，电流表测灯泡电流
D．当S1、S2、S3同时闭合时，会造成电源短路，电流表会被烧坏
12．如图所示，电源电压保持不变，将滑片P置于滑动变阻器上的任一点（非端点）1、S2都闭合时，电压表和电流表的示数分别为U1、I1；当开关S1闭合，S2断开时，电压表和电流表的示数分别为U2、I2，则（ ）
A．U1＜U2 I1＞I2B．U1＝U2 I1＞I2
C．U1＞U2 I1＞I2D．U1＜U2 I1＜I2
二、多选题
（多选）13．如图所示，闭合开关S后，A1的示数为1.2A，A2的示数为0.8A，A3的示数为1.0A，下列说法正确的是（ ）
A．灯泡L1、L2、L3是并联的
B．通过灯泡L1的电流为0.2A
C．通过灯泡L2的电流为0.8A
D．通过灯泡L3的电流为0.4A
（多选）14．在用伏安法测电阻的实验中，下列做法有问题的是（ ）
A．连接线路的过程中，开关应处于断开状态
B．连接线路过程中，滑动变阻器的滑片要放在最小电阻值的位置
C．电流表与被测电路串联，电压表与被测电路并联
D．试触时发现电流表的指针反方向偏转，电压表的指针正常偏转，此时断开电路将电池的正负极对调即可
（多选）15．下列说法中不正确的是（ ）
A．根据公式可知，物质的比热容与吸收或放出的热量成正比
B．根据公式可知，燃料的热值与燃料完全燃烧放出的热量成正比
C．根据公式I＝可知，在电阻一定时通过导体的电流与导体两端的电压成正比
D．根据公式Q＝I2Rt可知，电流通过导体放出的热量与电流成正比
三、填空题
16．小明家有两口轻重不同的铁锅，长期使用的过程中发现：把菜倒入火辣辣的锅中，如果用重的那口，很适合“爆炒”；如果用轻的那口，立刻就变得“温吞吞”的。这是因为重的那口锅，内能较 ，温度降低得较 的缘故。
17．木炭的热值是3.4×107J/kg，一箱质量为10kg的木炭烧掉一半后，剩下的木炭的热值是 J/kg，这半箱木炭燃烧时最多能放出 J的热量。
18．2023年我国将组织发射天舟六号货运飞船、神舟十六号、神舟十七号载人飞船，这是中国空间站全面建成、转入应用与发展新阶段后的首批飞行任务。运载飞船的火箭一般用液氢来做燃料，这主要是因为液氢的 较大；汽车的发动机用水来冷却效果好，是因为水的 ，此过程是通过 （选填“做功”或“热传递”）的方法改变内能的。
19．运用知识解决问题：
（1）某油量表的工作原理如图1所示，当油箱内油面上升时，浮标向上漂浮 ，由电流表改造的油量表示数变 。
（2）将一串节日小彩灯（共有20只）接入220V的电路中，则每只灯泡两端的电压是 V，通过第一只灯泡的电流是200mA，在电源处导线中的电流是 A。
（3）如图2，当开关S1断开、S2闭合时，电压表读数为9V，当开关S2断开、S1闭合时，电压表的读数为6.5V，则此时灯泡L2两端电压为 V。
20．如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示2两端的电压是 V，电源电压是 V。
21．如图所示的电路中，电源电压保持不变。只闭合开关S1时，R1两端的电压为U1，电压表V1与V2的示数之比为3：2；若只闭合开关S2时，R2两端的电压为U2，电压表V1与V2的示数之比为4：3，则R1与R2的电阻之比为 ，电压U1与U2之比为 。
22．如图所示，电源电压为12V，R1＝6Ω，R2＝12Ω。当S2断开，S和S1闭合，这时电流表A1示数为1.2A，电压表的示数是 V，电流表A2的示数为 A；如再把S2也闭合，电压表的示数是 V，电流表A1的示数 A，电流表A2的示数是 A。
23．在如图所示的电路中，电源电压保持不变，当开关S1闭合S2断开，甲、乙为电流表时，两表示数之比是I甲：I乙＝2：5，则R1：R2＝ ；当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙＝ ，R1、R2消耗的电功率之比为P1：P2＝ 。
24．家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测如图所示，用一个普通的白炽灯L作为“检验灯”，与熔断的熔丝并联1，若L正常发光，说明L1 （选填“正常”、“短路”或“断路”），只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2 （选填“正常”、“短路”或“断路”），只闭合S、S3，若L不亮，说明L3 （选填“正常”、“短路”或“断路”）。
25．如图所示电路，电源电压不变，灯泡L规格为“6V 1.2W”2规格为“30Ω 1A”，电流表量程为“0～0.6A”，电压表量程为“0～3V”闭合开关S1、S2，滑片P滑至a端，电流表示数为0.5A，灯泡正常发光1为 Ω；闭合开关S1，保证电路安全，分析各种可能情况，整个电路的最小功率为 W（不考虑温度对灯丝电阻的影响）。
26．如图甲所示电路，电源电压恒定不变，闭合开关，电压表指针大幅度偏转，则电路的故障可能是滑动变阻器处 。排除故障后，把滑动变阻器的滑片从a端移动到b端的过程中，两电表的示数变化如图乙所示 V；若该电路以最大电功率工作10s，将消耗电能 J。
四、作图题
27．用伏安法测量某定值电阻R的阻值。请按照图1所示的电路图，以笔画线代替导线，完成图2的电路连接。
28．用笔画线代替导线，将图中的“光控开关”、“声控开关”、灯泡正确连入电路。要求只有在光线很暗且有声音时，灯才亮。
五、实验题
29．在做“伏安法测电阻”的实验中，小明同学设计了如图甲所示的电路，请你完成下列问题。
（1）该实验的原理是 。
（2）闭合开关前，滑动变阻器的滑片应滑到最 （填“左”或“右”）端。
（3）连接完电路后，闭合开关，无论怎样移动滑片，电压表的指针有明显的偏转，这可能是由于 断路造成的。
（4）电路故障排除后，闭合开关S，两电表的示数如图乙所示 A，电压表的示数为 V，此时电阻R的阻值为 。
（5）小红同学除了记录上面第一次数据外，另外还记录了两组电压和电流的数据，三组数据如表所示（自己把第一次数据填入表格中） ；待测电阻的阻值为 Ω（保留一位小数）。
30．在“测小灯泡电功率实验”中，电源电压为3V，小灯泡额定电压为2.5V。
（1）请用笔画线代替导线将图甲所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯变亮）。
（2）闭合开关前，滑动变阻器的滑片应调至最 （填“左”或“右”）端。
（3）闭合开关后，发现灯泡不亮，电流表没有示数，则电路故障原因是 。
（4）故障排除后，闭合开关，移动滑片，电流表示数如图乙所示，则此时小灯泡的功率为 W。若使小灯泡正常发光，应将滑片向 （填“左”或“右”）端移动。
完成上述实验后，小聪向老师要了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丙所示的电路
①闭合开关S1，将S2拨到触点2，移动滑片，使电压表的示数为U1；
②再将开关S2拨到触点1，保持滑片的位置不动，读出电压表的示数U；
③灯泡实际功率表达式为 （用测得量表示）。
六、简答题
31．如图是空调的三脚插头与三孔插座，请运用物理知识回答下列问题：
（1）三脚插头中较长的脚E与空调的什么部位相连？
（2）针对日常生活中浪费电能的现象及用电习惯，说出两种节约电能的方法。
六、计算题
32．为了保护环境，我们应大力提倡使用清洁能源。欲使20kg、20℃的水温度升高50℃。[c水＝4.2×103J/（kg•℃），q天然气＝4×107J/m3]
（1）计算水吸收的热量；
（2）如果使用热效率为60%的天然气热水器，需要燃烧多少天然气？
33．如图甲所示，电源电压保持不变，a、b分别为滑动变阻器的最左端和最右端，当滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示
（1）电源电压；
（2）定值电阻R0的阻值；
（3）滑动变阻器的最大阻值。
2023-2024学年黑龙江省齐齐哈尔市龙江县育英学校九年级（上）月考物理试卷（12月份）
参考答案与试题解析
一、单选题
1．下列有关现象与对应解释合理的是（ ）
A．空气中沙尘飞舞——分子在做无规则运动
B．用手捏海绵，海绵的体积变小了——分子之间有空隙
C．破镜不能重圆——分子之间存在排斥力
D．荷叶上两滴水珠接触时，能自动结合成一滴较大的水珠——分子间存在引力
【分析】①扩散现象说明分子处于运动状态，不是物体的运动；
②分子之间存在间隙，间隙不是物体间的缝隙；
③分子之间同时存在引力和斥力，斥力不是物体之间的相互作用力，分子力是短程力。
【解答】解：
A、沙尘是较小的固体颗粒，不能说明分子在运动；
B、海绵内部存在较大的缝隙，缝隙减小，不能说明分子有间隙；
C、破镜不能重圆是因为分子间的距离没有达到分子力作用范围；
D、荷叶上两滴水珠接触时，是因为水分子在一定的距离范围内可以相互吸引，故D正确。
故选：D。
【点评】由于微观世界是我们无法直接感知的，故应注意掌握与微观粒子联系密切的宏观的现象，在学习中要注意总结积累。
2．关于温度、内能和热量，下列说法正确的是（ ）
A．内能少的物体也可能将能量传给内能多的物体
B．温度高的物体内能一定大
C．物体的内能增大，一定是吸收了热量
D．0℃的冰熔化成0℃的水的过程中，内能不变
【分析】（1）热传递的条件是存在温度差。
（2）内能的大小与物体的种类、温度、质量和状态有关。
（3）改变物体内能的方式有做功和热传递。
【解答】解：A、内能少的物体有可能比内能大的物体温度高，故A正确；
B、内能的多少与物质的种类、温度，温度高的物体内能不一定大；
C、物体内能增大，也可能是外界对物体做功；
D、0℃的冰熔化成0℃的水的过程中，内能变大。
故选：A。
【点评】本题综合考查了内能、热量、温度的关系，以及物体内能的改变、热传递的条件等知识，要深入理解相关的概念及其关系，避免出错。
3．有甲、乙两种质量相等、初始温度也相同的不同液体，分别用两只完全相同的酒精灯加热，加热相同时间（ ）
A．甲液体吸收的热量多，甲比热容大
B．乙液体吸收的热量多，乙比热容大
C．甲、乙液体吸收的热量一样多，甲比热容大
D．甲、乙液体吸收的热量一样多，乙比热容大
【分析】甲、乙两种液体液体质量相等、初温相同、吸热也相同，末温从图中可以看出，利用热量的计算公式分析即可。
【解答】解：由题意可知，甲、乙两种质量相等，用两只完全相同的酒精灯加热，吸热也相同，乙的末温高于甲的末温，由Q吸＝cmΔt可知，甲的比热容大于乙的比热容，C符合题意。
故选：C。
【点评】本题考查的是利用图象比较不同物质的比热容，得到正确结论的前提是读懂图象提供的信息，理解比热容的物理意义。
4．如图为四冲程汽油机工作过程中各冲程的示意图，其中表示做功冲程的是（ ）
A．B．
C．D．
【分析】判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸气冲程，排气门打开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程；活塞上行为压缩冲程和排气冲程；活塞下行为吸气冲程和做功冲程。
【解答】解：A．进气门开启，气体流入汽缸；故A不正确；
B．排气门开启，气体流出汽缸；故B不正确；
C．两气门都关闭，汽缸容积变小，故C不正确
D．两气门都关闭，汽缸容积变大，故D正确。
故选：D。
【点评】此题考查了对内燃机四个冲程的判断，要结合气门和活塞运动情况进行判断。
5．如图所示，闭合开关S时，小电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触c、d两点时；接触b、c两点时，灯L1亮。对此，下列判断中正确的是（ ）
A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路
【分析】由电路图知，两灯串联。闭合开关两灯都不亮，说明不可能发生短路，只能是一灯断路。根据导线的接法和灯泡的发光情况判定电路的故障。
【解答】解：由电路图知，两灯串联，说明不可能发生短路；
用一段导线的两端接触a、b两点时；接触c，两灯也不亮，接触b，灯L1亮，所以故障是灯L2断路。
故选：B。
【点评】用导线检验电路故障时，将导线与用电器并联，其它用电器能工作，此处用电器断路；其它用电器不能工作，其它用电器断路。
6．如图所示电路，两开关均闭合后，灯L1亮，灯L2不亮，已知两灯均完好。若故障只有一处，灯L2不亮的原因可能是（ ）
A．开关S1断路B．开关S2断路
C．灯L1短路D．灯L2短路
【分析】由电路图，根据选项分析两灯的发光情况进行判断。
【解答】解：A．若开关S1断路，则两个灯泡都不亮；
B．若开关S2断路，则灯泡L4发光，则灯泡L2不发光，故B正确；
C．若灯L1短路，则发生电源短路3、灯L2都不亮，故C不正确；
D．若灯L2短路，则发生电源短路8、灯L2都不亮，故D不正确。
故选：B。
【点评】本题考查了电路故障的分析，难度不大。
7．给你两根长度相同、横截面积不同的、均匀的镍铬合金线，一只电源，一只电流表，一只开关，若干根导线；②导体的电阻跟导体长度的关系；③串联电路的总电阻与各串联导体的电阻关系。根据上述实验器材（ ）
A．只有①B．①和②C．只有②D．①、②和③
【分析】在研究影响电阻大小的因素时，要采用控制变量法去处理。
【解答】解：①在研究导体的电阻跟导体横截面积的关系时，要有长度相同，横截面积不同的实验器材、横截面积不同的；
②在研究导体的电阻跟导体长度的关系时，要有材料相同，长度不同的实验器材，这样就会有长度不同、横截面积相同的实验器材；
③在研究串联电路的总电阻与各串联导体的电阻关系时要用到电压表，题目中没有；
所以B符合题意，A、C、D不符合题意；
故选：B。
【点评】物理学中对于多因素（多变量）的问题，常常采用控制因素（变量）的方法，把多因素的问题变成多个单因素的问题。
8．如图甲所示，实验小组的同学设计了一种测量室外温度的电路．已知电源电压为6V且保持不变，R0是定值电阻，Rt是热敏电阻，其阻值随温度变化的图象如图乙所示．电流表采用“0～0.3A”的量程．当室外温度是40℃时，此时电流表的示数为0.2A。以下说法错误的是：（ ）
A．由图可知，当室外温度升高，电路中电流变大
B．室外温度是40℃时，电流表的示数为0.2A，定值电阻R0＝5Ω
C．当电路中总电阻最小只能达到20Ω，否则会损坏电路元件
D．此测量温度装置在测量室外最高温度为100℃
【分析】（1）根据图乙得出室外温度升高时热敏电阻Rt的阻值变化，根据欧姆定律可知电路中电流的变化；
（2）根据图乙读出室外温度是40℃时热敏电阻的阻值，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出定值电阻R0的阻值；
（3）根据电流表的量程确定电路中的最大电流，根据欧姆定律求出电路中的最小总电阻；
（4）当电路的总电阻最小时，此测量温度装置测量的温度最高，根据电阻的串联求出此时热敏电阻的阻值，根据图乙读出此测量温度装置测量的最高温度。
【解答】解：
A.由图乙可知，当室外温度升高时t的阻值逐渐变小，电路的总电阻减小可知，故A正确；
B.当室外温度是40℃时，由图乙可知，Rt＝25Ω，此时电流表的示数为0.2A总＝＝＝30Ω，
因串联电路中总电阻等于各分电阻之和，所以定值电阻R3＝R总﹣Rt＝30Ω﹣25Ω＝5Ω，故B正确；
C.由电流表的量程为“0～4.3A”可知，电路中的最大电流为0.4A总小＝＝＝20Ω；
D.当电路的总电阻最小时，此测量温度装置测量的温度最高t′＝R总小﹣R0＝20Ω﹣5Ω＝15Ω，
由图乙可知，此测量温度装置测量的最高温度为90℃。
故选：D。
【点评】本题考查了串联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键。
9．如图甲所示，已知电流表的量程为0﹣0.6A，电压表的量程为0﹣15V2的规格为“50Ω、0.5A”，闭合开关S后，调节滑动变阻器的滑片P，在保证电路安全的前提下，下列说法中正确的是（ ）
A．电源电压为9V
B．R1的功率范围是0.4W﹣3.6W
C．滑动变阻器的取值范围是2Ω﹣50Ω
D．电路总功率的变化范围是2W﹣3W
【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P＝UI求电路的总功率范围和R1的功率范围。
【解答】解：A、由甲图可知，R1与R2串联，电压表测R3两端的电压，根据串联电路电压的规律和欧姆定律得：
U＝5V+0.7A×R1﹣﹣﹣﹣﹣﹣﹣﹣①
U＝3V+4.3A×R1﹣﹣﹣﹣﹣﹣﹣﹣②
由①②解得：U＝2V，R1＝10Ω，故A错误；
由滑动变阻器R2的规格为“50Ω 8.5A”可知大＝0.3A时，变阻器接入电路的电阻最小，
R滑小＝＝2Ω，
R1的最大功率：P8最大＝R1＝（7.5A）2×10Ω＝2.5W，
电路总功率最大值为：P大＝UI大＝6V×5.5A＝3W；
根据串联电路的分压特点，变阻器接入电路的电阻越大，由于电源电压小于最电压表的所用量程的最大值，即R滑大＝50Ω，此时电路的总电阻为：R串＝R2+R滑大＝10Ω+50Ω＝60Ω，
电路中的最小电流为：
I小＝＝0.7A，
R1的最小功率为：P1最小＝R1＝（0.5A）2×10Ω＝0.5W；
电路总功率最小值为：
P总小＝＝0.6W，
由上可知，R8的功率范围是0.1W﹣8.5W，故B错误；
变阻器的阻值范围为2Ω～50Ω，故C正确；
电路总功率的变化范围是5.6W～3W，故D错误。
故选：C。
【点评】本题考查了串联电路的特点、电功率公式和欧姆定律的运用，要会从图象中获取信息。
10．如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是（ ）
A．甲图是由于灯泡被短路
B．甲图是由于灯泡被断路
C．乙图是由于电路总电阻太大，功率太大
D．乙图是由于电路总电阻太小，功率太小
【分析】电路中电流过大，保险丝熔断的原因有：电路发生短路和电路中用电器的总功率过大。
【解答】解：A、B、甲图中，电流从火线经保险丝，造成电路短路，灯泡中没有电流通过，保险丝烧断、B不正确；
C、D、乙图中，同时工作的用电器越多，总功率越大知，干路总电流越大，保险丝会因为总电流过大而熔断、D错误。
故选：A。
【点评】此题考查了电路中电流过大的原因，要注意短路和总功率过大的区别，要学会运用。
11．如图所示电路，电源电压保持不变，滑动变阻器R的滑片P处于中间位置1、S2、S3的断开和闭合，电路的连接情况发生变化，下列说法正确的是（ ）
A．当S1断开，S2、S3闭合时，滑动变阻器和灯泡并联，电流表测干路电流
B．当S1闭合，S2、S3断开时，滑动变阻器和灯泡串联，电流表测灯泡的电流
C．当S1、S3闭合，S2断开时，滑动变阻器和灯泡并联，电流表测灯泡电流
D．当S1、S2、S3同时闭合时，会造成电源短路，电流表会被烧坏
【分析】根据开关的闭合情况分析电路的连接方式和电流表的作用；电源的两端被导线相连，则电源短路。
【解答】解：
A、当S1断开，S2、S4闭合时，滑动变阻器被短路，电流表测电路中的电流；
B、当S1闭合，S2、S7断开时，灯泡被断路，电流表测量电路中的电流；
C、当S1、S3闭合，S7断开时，滑动变阻器和灯泡并联，故C错误；
D、当S1、S2、S6同时闭合时，电源的两端被导线相连，电流表会被烧坏。
故选：D。
【点评】本题考查了电路的动态分析，涉及到串、并联电路的辨别和电流表的作用，难度不大。
12．如图所示，电源电压保持不变，将滑片P置于滑动变阻器上的任一点（非端点）1、S2都闭合时，电压表和电流表的示数分别为U1、I1；当开关S1闭合，S2断开时，电压表和电流表的示数分别为U2、I2，则（ ）
A．U1＜U2 I1＞I2B．U1＝U2 I1＞I2
C．U1＞U2 I1＞I2D．U1＜U2 I1＜I2
【分析】当开关S1闭合，S2断开时，定值电阻R与滑动变阻器的最大阻值串联，电流表测电路中的电流，电压表测滑片右侧两端的电压；当开关S1、S2都闭合时，定值电阻R与滑动变阻器阻值的右部分串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电路中的电流，再根据欧姆定律求出电压表的示数，然后比较得出答案。
【解答】解：假设滑动变阻器的滑片在中点；
当开关S1闭合，S2断开时，定值电阻R与滑动变阻器的最大阻值串联，电压表测滑片右侧电阻两端的电压，
因串联电路中总电阻等于各分电阻之和，所以5＝，
电压表的示数：U2＝I2×R′；
当开关S1、S5都闭合时，定值电阻R与滑动变阻器阻值的一半串联，电流表测电路中的电流，
此时电路中的电流：I1＝＞，
所以，I2＜I1；
电压表的示数：U7＝I1×R'，
因I2＜I1，则I2×R′＜I7×R'5＜U1。
故选：C。
【点评】本题考查了串联电路的特点和欧姆定律的应用，正确的区分两种情况下电路的连接方式和电压表所测的电路元件是关键。
二、多选题
（多选）13．如图所示，闭合开关S后，A1的示数为1.2A，A2的示数为0.8A，A3的示数为1.0A，下列说法正确的是（ ）
A．灯泡L1、L2、L3是并联的
B．通过灯泡L1的电流为0.2A
C．通过灯泡L2的电流为0.8A
D．通过灯泡L3的电流为0.4A
【分析】由电路图可知，三灯泡并联，电流表A1测干路电流，电流表A2测L1和L2支路的电流之和，电流表A3测L2和L3支路的电流之和，根据并联电路的电流特点结合电流表的示数进行解答。
【解答】解：A、由电路图可知，故A正确；
BCD、电流表A1测干路电流，电流表A2测L7和L2支路的电流之和，电流表A3测L7和L3支路的电流之和；
根据并联电路电流规律可知：
I1+I4+I3＝1.5A﹣﹣﹣﹣①
I1+I2＝5.8A﹣﹣﹣﹣②
I2+I3＝1.0A﹣﹣﹣﹣③
由①②可得，I8＝0.4A；
由①③可得，I5＝0.2A，I3＝0.6A，故BD正确。
故选：ABD。
【点评】本题考查了并联电路电流的计算，分析清楚电路结构、熟练应用并联电路的电流规律是正确解题的关键。
（多选）14．在用伏安法测电阻的实验中，下列做法有问题的是（ ）
A．连接线路的过程中，开关应处于断开状态
B．连接线路过程中，滑动变阻器的滑片要放在最小电阻值的位置
C．电流表与被测电路串联，电压表与被测电路并联
D．试触时发现电流表的指针反方向偏转，电压表的指针正常偏转，此时断开电路将电池的正负极对调即可
【分析】（1）为防止电路中电流过大、烧坏用电器、保护电路，连接电路时开关应断开，闭合开关前滑动变阻器处于最大阻值处；
（2）电流表的阻值很小相当于导线，电压表的阻值很大相当于断路，连接时电流从正接线柱流入负接线柱流出。
【解答】解：A、连接线路的过程中，电路中电流过大，开关应断开；
B、连接线路过程中，故B不正确；
C、电流表串联在被测电路中，故C正确；
D、试触时发现电流表指针向反方向偏移，将电流表的正负接线柱接线对调，做法错误。
故选：BD。
【点评】本题考查了电路连接的注意事项，连接电路时应注意：1、电压表、电流表正负接线柱不要接错；2、接线时电键应断开；3、滑动变阻器接入电路的阻值应为最大。
（多选）15．下列说法中不正确的是（ ）
A．根据公式可知，物质的比热容与吸收或放出的热量成正比
B．根据公式可知，燃料的热值与燃料完全燃烧放出的热量成正比
C．根据公式I＝可知，在电阻一定时通过导体的电流与导体两端的电压成正比
D．根据公式Q＝I2Rt可知，电流通过导体放出的热量与电流成正比
【分析】（1）物质的比热容是物质的一种特性，与物质的种类和状态有关，与物体的质量、吸收或放出热量的多少和温度的变化量无关；
（2）热值是燃料的一种特性，与燃料的种类有关，与燃料的质量、完全燃烧放出的热量以及是否燃烧无关；
（3）由欧姆定律可知，电阻一定时，导体中的电流与导体两端的电压成正比；
（4）由焦耳定律可知，电流通过导体放出的热量与电流的平方成正比，与通电时间成正比，与导体的电阻成正比。
【解答】解：A．根据，但对于确定的物质，与吸收或放出热量的多少，故A错误；
B．热值是燃料的一种特性，与燃料的质量，故B错误；
C．由欧姆定律I＝，在电阻一定时，故C正确；
D．根据Q＝I2Rt可知，当电阻和时间一定时，故D错误。
故选：ABD。
【点评】本题考查对比热容、热值、欧姆定律和焦耳定律的理解，难度不大。
三、填空题
16．小明家有两口轻重不同的铁锅，长期使用的过程中发现：把菜倒入火辣辣的锅中，如果用重的那口，很适合“爆炒”；如果用轻的那口，立刻就变得“温吞吞”的。这是因为重的那口锅，内能较 大 ，温度降低得较 慢 的缘故。
【分析】内能的大小与物体的温度、质量、状态有关。
【解答】解：把菜倒入火辣辣的锅中，如果用重的那口，放入菜后温度降低的较慢。
故答案为：大；慢。
【点评】本题考查物体内能的知识，难度不大。
17．木炭的热值是3.4×107J/kg，一箱质量为10kg的木炭烧掉一半后，剩下的木炭的热值是 3.4×107 J/kg，这半箱木炭燃烧时最多能放出 1.7×108 J的热量。
【分析】热值是物体的本质特性，不会改变，根据燃料燃烧放出热量公式Q＝mq可计算木炭燃烧放出的热量。
【解答】解：热值是燃料的特性，不随质量改变而改变，剩下木炭的热值仍然是3.4×103J/kg；
半箱木炭燃烧最多放出热量：Q＝mq＝5kg×3.3×107J/kg＝1.7×108J。
故答案为：3.6×107；1.7×108。
【点评】本题考查学生对热值的理解和燃料燃烧放出热量公式的运用，属于基础知识的考查。
18．2023年我国将组织发射天舟六号货运飞船、神舟十六号、神舟十七号载人飞船，这是中国空间站全面建成、转入应用与发展新阶段后的首批飞行任务。运载飞船的火箭一般用液氢来做燃料，这主要是因为液氢的 热值 较大；汽车的发动机用水来冷却效果好，是因为水的 比热容大 ，此过程是通过 热传递 （选填“做功”或“热传递”）的方法改变内能的。
【分析】（1）热值是指1千克的某种燃料完全燃烧后释放的能量，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小；
（2）比热容是指单位质量的某种物质温度升高1℃时吸收热量的多少，体现了物质的吸放热能力的强弱；
（3）改变物体的内能的方式有做功和热传递，这两种方式是等效的。
【解答】解：（1）发射飞船的火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，可以释放出更多的热量；
（2）汽车的发动机用水来冷却效果好，是利用水的比热容大的特点，升高相同的温度；
（3）发动机工作过程中会产生热量，热量传递到水。
故答案为：热值；比热容大。
【点评】本题考查了燃料的热值、物质的比热容的应用以及影响内能大小的因素，属于基础性题目。
19．运用知识解决问题：
（1）某油量表的工作原理如图1所示，当油箱内油面上升时，浮标向上漂浮 小 ，由电流表改造的油量表示数变 大 。
（2）将一串节日小彩灯（共有20只）接入220V的电路中，则每只灯泡两端的电压是 11 V，通过第一只灯泡的电流是200mA，在电源处导线中的电流是 0.2 A。
（3）如图2，当开关S1断开、S2闭合时，电压表读数为9V，当开关S2断开、S1闭合时，电压表的读数为6.5V，则此时灯泡L2两端电压为 2.5 V。
【分析】（1）由电路图可知，R′与R串联，油量表即电流表测电路中的电流，根据油面的变化可知浮标移动的方向，在杠杆的作用下可知滑片移动的方向，从而可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化；
（2）根据串联电路的电压规律和电流规律分析；
（3）当开关S1断开、S2闭合时，灯泡L1、L2串联，电压表测电源两端的电压，根据电压表的示数可知电源电压；
当开关S2断开、S1闭合时，灯泡L1、L2串联，电压表测L1两端的电压，根据电压表的示数可知L1两端的电压，利用串联电路的电压特点求出此时灯泡L2两端电压。
【解答】解：（1）由电路图可知，R′与R串联，当油箱内油面上升时，在杠杆的作用下滑片向下移，电路中的总电阻变小，由，电路中的电流变大；
（2）生活中的小彩灯是串联的，由于在串联电路中，所以每只灯泡两端的电压是：，通过第一只灯泡的电流是200mA；
（3）当开关S1断开、S2闭合时，灯泡L7、L2串联，电压表测电源两端的电压，电源电压U＝9V；
当开关S8断开、S1闭合时，灯泡L1、L8串联，电压表测L1两端的电压，由电压表的示数可知，L1两端的电压U7＝6.5V，
因串联电路中总电压等于各分电压之和，所以此时灯泡L7两端电压U2＝U﹣U1＝4V﹣6.5V＝2.5V。
故答案为：（1）小；大；（2）11；（3）2.5。
【点评】本题考查了电路的动态分析、串联电路的电压和电流规律的应用，难度不大。
20．如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示2两端的电压是 4 V，电源电压是 6 V。
【分析】（1）由电路图可知，当S接1时，电路为L1的简单电路，电压表测电源的电压。
（2）当S接2时，两电阻串联，电压表测L1两端的电压，知道电源电压，可以计算出灯泡L2两端的电压。
【解答】解：由电路图可知，当S接1时1的简单电路，电压表测电源的电压，电源的电压U＝3V，
当S接2时，两灯泡串联1两端的电压，电流表测串联电路的电流；
由图乙可知，U7＝2V，故灯泡L2两端的电压是：U2＝6V﹣2V＝5V。
故答案为：4；6。
【点评】本题考查了电路的动态分析，涉及到电压的串联的特点，故据题意和图乙得出对应的电压是解决该题的关键。
21．如图所示的电路中，电源电压保持不变。只闭合开关S1时，R1两端的电压为U1，电压表V1与V2的示数之比为3：2；若只闭合开关S2时，R2两端的电压为U2，电压表V1与V2的示数之比为4：3，则R1与R2的电阻之比为 2：3 ，电压U1与U2之比为 8：9 。
【分析】由电路图可知，只闭合开关S1时，电阻R0、R1串联，电压表V1测电源电压，电压表V2测R1两端的电压，
根据串联电路电压规律和串联分压求出R1与R0以及U1与U的关系；
同理，只闭合开关S2时，电阻R0、R2串联，电压表V1测电源电压，电压表V2测R2两端的电压，
根据串联电路电压规律和串联分压求出R2与R0以及U2与U的关系；进而得出R1与R2的电阻之比以及电压U1与U2之比。
【解答】解：
由电路图可知，只闭合开关S1时，电阻R0、R2串联，电压表V1测电源电压，电压表V2测R5两端的电压，
已知电压表V1与V2的示数之比为8：2，
则有：＝﹣﹣﹣﹣﹣﹣①
由串联电路的电压规律和串联分压规律可得，R0、R8的电阻之比：
＝＝＝＝﹣﹣﹣﹣﹣﹣②
只闭合开关S7时，电阻R0、R2串联，电压表V7测电源电压，电压表V2测R2两端的电压，
电压表V6与V2的示数之比为4：2，
则有：＝﹣﹣﹣﹣﹣﹣﹣﹣③
由串联电路的电压规律和串联分压规律可得，R0、R2的电阻之比：
＝＝＝＝﹣﹣﹣﹣﹣﹣﹣④
联立②④可解得：＝＝。
联立①③可解得：＝＝。
故答案为：4：3；8：7。
【点评】本题主要考查串联电路的电压特点和串联分压规律的应用，关键会分析电路和判断电压表所测的电压即可正确解题，难度不大。
22．如图所示，电源电压为12V，R1＝6Ω，R2＝12Ω。当S2断开，S和S1闭合，这时电流表A1示数为1.2A，电压表的示数是 7.2 V，电流表A2的示数为 0 A；如再把S2也闭合，电压表的示数是 6 V，电流表A1的示数 1.5 A，电流表A2的示数是 0.5 A。
【分析】当S2断开，S和S1闭合，这时电路中只有R1接入电路，而R2处于断路状态，此时电流表A2示数为0A，电流表A1示数1.2A；
欧姆定律算出电阻R1两端电压和电路总电阻，由串联电路电阻的规律算出滑动变阻器接入电路的电阻；
如再把S2也闭合，电路中电阻R1与R2并联，由并联电路电阻的规律算出电阻R1与R2并联的总电阻，由串联电路电阻的规律算出此时电路总电阻，
根据串联电路分压原理可知此时电压表的示数，根据欧姆定律可知干路电流和电流表A2的示数。
【解答】解：当S2断开，S和S1闭合，这时电路中只有R6接入电路，而R2处于断路状态，此时电流表A2示数为8A，电流表A1示数1.4A；
欧姆定律可知，电阻R1两端电压为：
U1＝IR7＝1.2A×5Ω＝7.2V，
电路总电阻：
R总＝＝＝10Ω，
所以滑动变阻器接入电阻为：
R滑＝R总﹣R1＝10Ω﹣8Ω＝4Ω；
如再把S2也闭合，电路中电阻R4与R2并联，所以R并＝＝＝4Ω，
此时电路总电阻此时为：
R总′＝R并+R滑＝8Ω+4Ω＝8Ω，
根据串联电路分压原理可知，此时电压表示数为3V
，即电流表A1时数为1.8A；
电流表A2示数为：。
故答案为：7.2；0；8；1.5。
【点评】根据串并联电路的特点解答此题，解题前先要分析电路连接情况，再进行相关求解运算。
23．在如图所示的电路中，电源电压保持不变，当开关S1闭合S2断开，甲、乙为电流表时，两表示数之比是I甲：I乙＝2：5，则R1：R2＝ 2：3 ；当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙＝ 5：3 ，R1、R2消耗的电功率之比为P1：P2＝ 2：3 。
【分析】（1）当开关S1闭合S2断开，甲、乙为电流表时，R1和R2并联，甲电流表测R2支路的电流，乙电流表测干路电流；根据并联电路的电流特点求出两支路的电流之比，根据并联电路的电压特点和欧姆定律求出两电阻的阻值之比；
（2）当开关S1、S2闭合，甲、乙两表为电压表时，R1和R2串联，甲测电源的电压，乙测R2两端的电压；根据串联电路的电流特点和欧姆定律求出两电阻两端的电压之比，根据串联电路的电压特点求出两电压表的示数之比，根据P＝UI求出R1、R2消耗的电功率之比。
【解答】解：（1）当开关S1闭合S2断开，甲、乙为电流表时，R5和R2并联，甲电流表测R2支路的电流，乙电流表测干路电流；
因并联电路中干路电流等于各支路电流之和，
所以，通过两电阻的电流之比：
＝＝＝，
因并联电路中各支路两端的电压相等，
所以，由I＝，两电阻的阻值之比：
＝＝＝；
（2）当开关S6、S2闭合，甲、乙两表为电压表时，R1与R8串联，甲电压表测电源的电压2两端的电压，
因串联电路中各处的电流相等，
所以，两电阻两端的电压之比：
＝＝＝，
因串联电路中总电压等于各分电压之和，
所以，两电压表的示数之比：
＝＝＝，
R8、R2消耗的电功率之比：
＝＝＝。
故答案为：2：3； 6：3。
【点评】本题通过改变开关的连接方法和电表的更换，改变了电路的连接方法，电路先并联后串联，通过电阻的不变量来沟通两个过程。
24．家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测如图所示，用一个普通的白炽灯L作为“检验灯”，与熔断的熔丝并联1，若L正常发光，说明L1 短路 （选填“正常”、“短路”或“断路”），只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2 正常 （选填“正常”、“短路”或“断路”），只闭合S、S3，若L不亮，说明L3 断路 （选填“正常”、“短路”或“断路”）。
【分析】当检验灯泡发光而亮度不够，则加在灯泡上必有电压，但此电压应小于220V，则此时应该是检验灯泡与另一电阻（如另一灯泡）串联接在火线与零线之间。当检验灯泡正常发光时，该灯泡两端的电压应为220V，则此时一定是灯泡的一端与火线相接，另一端与零线相接。
【解答】解：只闭合S、S1，L与 L1串联，L正常发光，则L7发生了短路。
只闭合S、S2，L与 L2串联，L发出暗红色的光（发光不正常），则L7正常。
只闭合S、S3，若L不亮，L与 L3串联，L不亮，即L7断路。
故答案为：短路；正常。
【点评】此题使用检验灯来检验电路故障，要知道判断方法，在生活中要会运用。
25．如图所示电路，电源电压不变，灯泡L规格为“6V 1.2W”2规格为“30Ω 1A”，电流表量程为“0～0.6A”，电压表量程为“0～3V”闭合开关S1、S2，滑片P滑至a端，电流表示数为0.5A，灯泡正常发光1为 20 Ω；闭合开关S1，保证电路安全，分析各种可能情况，整个电路的最小功率为 0.9 W（不考虑温度对灯丝电阻的影响）。
【分析】（1）闭合开关S1、S2，滑片P滑至a端，电路为R1、L的并联电路，电流表测量干路电流，此时灯泡L正常发光，根据P＝UI求出灯泡正常工作的电流，根据并联电路的特点和欧姆定律即可求出R1的阻值；
（2）根据P＝可知：在电源电压不变的条件下，电路中的电阻越大，总功率越小；所以，闭合开关S1，保证电路安全，整个电路的总电阻最大时，总功率最小；
根据电阻的串并联特点判断得出总电阻最大的电路连接方式，然后根据电压表的示数可知当电压表示数最大时电路中电流最小，根据串联电路的特点和欧姆定律最小电流，根据P＝UI即可求出整个电路的最小功率。
【解答】解：（1）闭合开关S1、S2，滑片P滑至a端，电路为R5、L的并联电路，电流表测量干路电流；
由于灯泡L正常发光，则电源电压U＝U额＝6V；
根据P＝UI可知灯泡正常工作的电流：
IL＝＝＝0.8A，
根据并联电路的干路电流等于各支路电流之和可知：
通过R1的电流I1＝I﹣IL＝5.5A﹣0.4A＝0.3A，
根据I＝可得：
R7＝＝＝20Ω；
（2）根据I＝可得：RL＝＝＝30ΩL＞R1，根据并联电路的总电阻小于任意一个分电阻，
所以，闭合开关S6后，为使整个电路的总电阻最大2，让R1、R5串联，
由于电压表量程为“0～3V”，则当电压表示数为6V时，电路中电流最小；
根据串联电路的总电压等于各分电阻两端的电压之和可得：
R1两端的电压为U1＝U﹣U4＝6V﹣3V＝2V，
此时电路中的最小电流为：I最小＝I1′＝＝＝0.15A，
P最小＝UI最小＝3V×0.15A＝0.2W。
故答案为：20；0.9。
【点评】本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，关键是对电路的分析。
26．如图甲所示电路，电源电压恒定不变，闭合开关，电压表指针大幅度偏转，则电路的故障可能是滑动变阻器处 开路 。排除故障后，把滑动变阻器的滑片从a端移动到b端的过程中，两电表的示数变化如图乙所示 6 V；若该电路以最大电功率工作10s，将消耗电能 36 J。
【分析】由图甲可知，定值电阻R0和滑动变阻器串联，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压；
（1）闭合开关，电流表指针几乎不偏转，说明电路发生了开路，电压表指针大幅度偏转，说明电压表两接线柱与电源两端之间没有发生开路，据此判断开路的位置；
（2）当滑动变阻器的滑片在a端时，滑动变阻器接入电路中的阻值为0Ω，电路中的总电阻最小，根据欧姆定律可知电路中的电流最大，由图乙可知此时的电流；利用欧姆定律表示出电源电压；
当滑动变阻器的滑片在b端时，滑动变阻器接入电路中的阻值最大，电路中的总电阻最大，根据欧姆定律可知电路中的电流最小，由图乙可知此时电路中的电流和滑动变阻器两端的电压；根据串联电路的特点和欧姆定律表示出电源电压；两式联立解得电源电压；电源电压不变，当电路中的电流最大时，电路中的总功率最大，根据W＝UIt求出该电路以最大电功率工作10s，将消耗的电能。
【解答】解：由图甲可知，定值电阻R0和滑动变阻器串联，电流表测量电路中的电流；
闭合开关，电流表指针几乎不偏转，电压表指针大幅度偏转，所以发生开路的位置在电压表的两接线柱之间；
当滑动变阻器的滑片在a端时，滑动变阻器接入电路中的阻值为0Ω，根据欧姆定律可知电路中的电流最大，
由图乙可知，此时电路中的电流：I4＝0.6A，
由I＝可知6R0＝0.8A×R0……①
当滑动变阻器的滑片在b端时，滑动变阻器接入电路中的阻值最大，根据欧姆定律可知电路中的电流最小，
由图乙可知，此时电路中的电流：I2＝4.2A，滑动变阻器两端的电压UP＝4V，
根据串联电路的电压特点和欧姆定律可知，电源电压：U＝UP+I6R0＝4V+8.2A×R0……②
联立①②两式解得：电源电压U＝3V；
电源电压不变，当电路中的电流最大时，
该电路以最大电功率工作10s，将消耗的电能：W＝UI1t＝6V×8.6A×10s＝36J。
故答案为：开路；6；36。
【点评】本题考查串联电路的特点、欧姆定律以及电功公式的应用，能从图中获取相关信息是接通的关键。
四、作图题
27．用伏安法测量某定值电阻R的阻值。请按照图1所示的电路图，以笔画线代替导线，完成图2的电路连接。
【分析】由电路图分析电路的连接情况，再连接实物。
【解答】解：由图1知，滑动变阻器，电压表测R两端电压，即电源电压为3V，实物连接如图所示：
。
【点评】本题考查根据电路图连接实物，正确分析电路的连接方式是关键，注意实物图与电路图要对应。
28．用笔画线代替导线，将图中的“光控开关”、“声控开关”、灯泡正确连入电路。要求只有在光线很暗且有声音时，灯才亮。
【分析】只有在光线很暗且有声音时灯才亮说明两开关不能独立工作、相互影响即为串联；连接电路时应注意开关控制火线，且火线接入灯尾金属点，零线接入螺旋套。
【解答】解：火线进入开关，（声控开关和光控开关是串联的），零线直接接入灯泡的螺旋套，接触灯泡不会发生触电事故，又能更安全
【点评】此题考查了声、光控开关和灯的接线方法，关键是根据题意得出两开关的连接方式和安全用电的原则。
五、实验题
29．在做“伏安法测电阻”的实验中，小明同学设计了如图甲所示的电路，请你完成下列问题。
（1）该实验的原理是 R＝ 。
（2）闭合开关前，滑动变阻器的滑片应滑到最 右 （填“左”或“右”）端。
（3）连接完电路后，闭合开关，无论怎样移动滑片，电压表的指针有明显的偏转，这可能是由于 电阻R 断路造成的。
（4）电路故障排除后，闭合开关S，两电表的示数如图乙所示 0.2 A，电压表的示数为 2 V，此时电阻R的阻值为 10Ω 。
（5）小红同学除了记录上面第一次数据外，另外还记录了两组电压和电流的数据，三组数据如表所示（自己把第一次数据填入表格中） 求出平均值，作为待测电阻的电阻值 ；待测电阻的阻值为 10.4 Ω（保留一位小数）。
【分析】（1）实验原理：R＝；
（2）为了保护电路，闭合开关前，滑动变阻器的滑片P要处在阻值最大处；
（3）连接完电路后，闭合开关，无论怎样移动滑片电流表指针均无偏转，说明电路可能断路；电压表的指针有明显的偏转，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；
（4）由图可知电表选择的量程和分度值，读出示数，根据欧姆定律可求出电阻R的阻值；
（5）为了减小误差，应分别计算每组数据对应的电阻，再求三组电阻的平均值作为待测电阻的阻值。
【解答】解：（1）实验原理：R＝；
（2）闭合开关前，滑动变阻器的滑片P应滑到连入阻值最大处；
（3）连接完电路后，闭合开关，说明电路可能断路，说明电压表与电源连通，则与电压表并联的支路断路了；
（4）如图乙所示，电流表选用小量程，故电流为0.2A，分度值为7.1V，根据欧姆定律得
R＝＝＝10Ω；
（5）为了减小误差，应分别计算每组数据对应的电阻；
根据欧姆定律可知，三组数据对应的电阻为：
R1＝10Ω，
R8＝≈10.3Ω，
R3＝≈10.7Ω，
则待测电阻的阻值为：
R＝≈10.6Ω；
故答案为：（1）R＝；（2）右；（4）0.2；2；（5）求出平均值；10.4。
【点评】本题用伏安法测电阻实验，考查了实验原理、注意事项、电路故障、电表读数、数据处理、电阻的计算等。
30．在“测小灯泡电功率实验”中，电源电压为3V，小灯泡额定电压为2.5V。
（1）请用笔画线代替导线将图甲所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯变亮）。
（2）闭合开关前，滑动变阻器的滑片应调至最 左 （填“左”或“右”）端。
（3）闭合开关后，发现灯泡不亮，电流表没有示数，则电路故障原因是 小灯泡断路（或小灯泡的灯丝断了或小灯泡接触不良） 。
（4）故障排除后，闭合开关，移动滑片，电流表示数如图乙所示，则此时小灯泡的功率为 0.48 W。若使小灯泡正常发光，应将滑片向 右 （填“左”或“右”）端移动。
完成上述实验后，小聪向老师要了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丙所示的电路
①闭合开关S1，将S2拨到触点2，移动滑片，使电压表的示数为U1；
②再将开关S2拨到触点1，保持滑片的位置不动，读出电压表的示数U；
③灯泡实际功率表达式为 P额＝ （用测得量表示）。
【分析】（1）把灯泡、电流表、滑动变阻器串联接入电路，电压表并联在灯泡两端；注意滑动变阻器有4个接线柱，选择一上一下接线柱接入电路，并根据题目的要求选择要接入的下接线柱；
（2）从使用滑动变阻器的注意事项可知，闭合开关前滑动变阻器的滑片应位于其最大阻值处，因此确定滑片位于左右两端哪个位置时阻值最大是解决问题的核心；
（3）灯不亮，电流表无示数，可能是电路断路了，根据电压表示数接近电源电压，分析判断故障原因；
（4）由图乙确定电流表量程与分度值，读出电流表示数，由电功率公式P＝UI求出灯泡的功率；要想使灯泡正常发光，灯泡两端的电压要增大，则灯泡电流要增大，电路电阻要变小；
没有电流表的情况下，利用定值电阻和电压表代替电流表与灯泡串联，首先使灯泡两端的电压等于2.5V，然后测出此时定值电阻两端的电压，便可求出电路中的电流，根据P＝UI计算出灯泡的实际电功率。
【解答】解：
（1）灯泡的额定电压为2.5v，电压表选择7～3v的量程。滑动变阻器已经选定了上面接线柱，应把滑动变阻器的右下接线柱与灯泡左接线柱相连
；
（2）滑动变阻器接入右半段，滑片处于左端，对电路起到保护作用，闭合开关前；
（3）灯泡不亮且电流表无示数说明电路中应有断路的可能；而电压表有示数，即电流表及滑动变阻器及开关都应正常；
（4）由图乙知，电流表的量程是0.2A，电流表示数是0.32A
P额＝U额I额＝1.5V×0.32A＝0.48W；若使小灯泡正常发光，则电路中的电流也要相应地增大，因此滑片应向右端移动；
①闭合开关S7，将S2拨到触点2，移动滑片，记为U8。
②再将开关S2拨到触点1，并保持滑片的位置不变。
③电路电流：I＝＝，灯泡实际功率的表达式为：P额＝U额I＝。
故答案为：（1）见上图；（2）左；（4）0.48；右；P实际＝。
【点评】本题涉及到实物图的连接，滑动变阻器、电压表、电流表的使用，故障问题分析，功率的计算、测电功率的实验的设计等，涉及到的知识很广，有一定的难度。
六、简答题
31．如图是空调的三脚插头与三孔插座，请运用物理知识回答下列问题：
（1）三脚插头中较长的脚E与空调的什么部位相连？
（2）针对日常生活中浪费电能的现象及用电习惯，说出两种节约电能的方法。
【分析】（1）三脚插头上面较长的和用空调的外壳相连，另外两个和空调的电机相连。
（2）从节约用电角度考虑。
【解答】解：（1）三脚插头中较长的脚E与空调的外壳相连，当插头插入插座时E首先和插座的地线相连。
（2）节约电能的方法：人走灯灭；夏天把空调温度设置的高一些等。
故答案为：
（1）三脚插头中较长的脚E与空调的外壳相连。
（2）节约电能的方法：人走灯灭；夏天把空调温度设置的高一些。
【点评】生活中一些金属外壳的用电器一定要使用三孔插座和三脚插头，这样防止触电事故发生。
六、计算题
32．为了保护环境，我们应大力提倡使用清洁能源。欲使20kg、20℃的水温度升高50℃。[c水＝4.2×103J/（kg•℃），q天然气＝4×107J/m3]
（1）计算水吸收的热量；
（2）如果使用热效率为60%的天然气热水器，需要燃烧多少天然气？
【分析】（1）知道水的比热容、质量、初温和末温，利用Q吸＝cm（t﹣t0）求出水吸收的热量；
（2）知道热水器的热效率，利用η＝求天然气完全燃烧放出的热量，再利用Q放＝Vq求需要消耗天然气的体积。
【解答】解：（1）水吸收的热量：
Q吸＝c水m（t﹣t0）＝4.5×103J/（kg•℃）×20kg×50℃＝4.8×106J；
（2）由η＝＝60%得天然气完全燃烧放出的热量：
Q放＝＝＝7×106J，
由Q放＝Vq天然气得需要天然气的体积：
V＝＝＝6.175m3。
答：（1）计算水吸收的热量4.2×106J；（2）如果使用热效率为60%的天然气热水器3天然气。
【点评】本题考查了吸热公式Q吸＝cm（t﹣t0）、燃料完全燃烧放热公式Q放＝Vq、效率公式的应用，属于基础题目。
33．如图甲所示，电源电压保持不变，a、b分别为滑动变阻器的最左端和最右端，当滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示
（1）电源电压；
（2）定值电阻R0的阻值；
（3）滑动变阻器的最大阻值。
【分析】（1）当滑片P位于a端时，电路为R的简单电路，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，根据图象读出最大电流和电压表的示数，据此可知电源的电压；
（2）根据欧姆定律求出定值电阻R0的阻值；
（3）当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，此时电路中的电流最小，根据图象读出电路中的最小电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出滑动变阻器的最大阻值。
【解答】解：（1）由电路图可知，当滑片P位于a端时，电压表测电源的电压，且此时电路中的电流最大，电路中的最大电流1.5A时，即电源的电压为7V；
（2）由I＝可得0＝＝＝6Ω；
（3）当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，
由图象可知，电路中的最小电流I′＝8.5A，
则电路中的总电阻：R总＝＝＝18Ω，
因串联电路中总电阻等于各分电阻之和，所以滑大＝R总﹣R＝18Ω﹣6Ω＝12Ω。
答：（1）电源电压为3V；
（2）定值电阻R0的阻值为6Ω；
（3）滑动变阻器的最大阻值为12Ω。
【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象读出电流和电压的对应值。
声明：试题解析著作权属所有，未经书面同意，不得复制发布日期：2024/10/16 13:12:13；用户：李佳琳；邮箱：19523779563；学号：55883986实验次数
电压U/V
电流I/A
电阻R/Ω
1
2
2.5
0.24
3
3.0
0.28
实验次数
电压U/V
电流I/A
电阻R/Ω
1
2
2.5
0.24
3
3.0
0.28
