甘肃省武威市2025年九年级上学期第三次月考物理试题附答案

这是一份甘肃省武威市2025年九年级上学期第三次月考物理试题附答案，共18页。试卷主要包含了选择题，填空题，作图题，实验题，简答题，计算题等内容，欢迎下载使用。

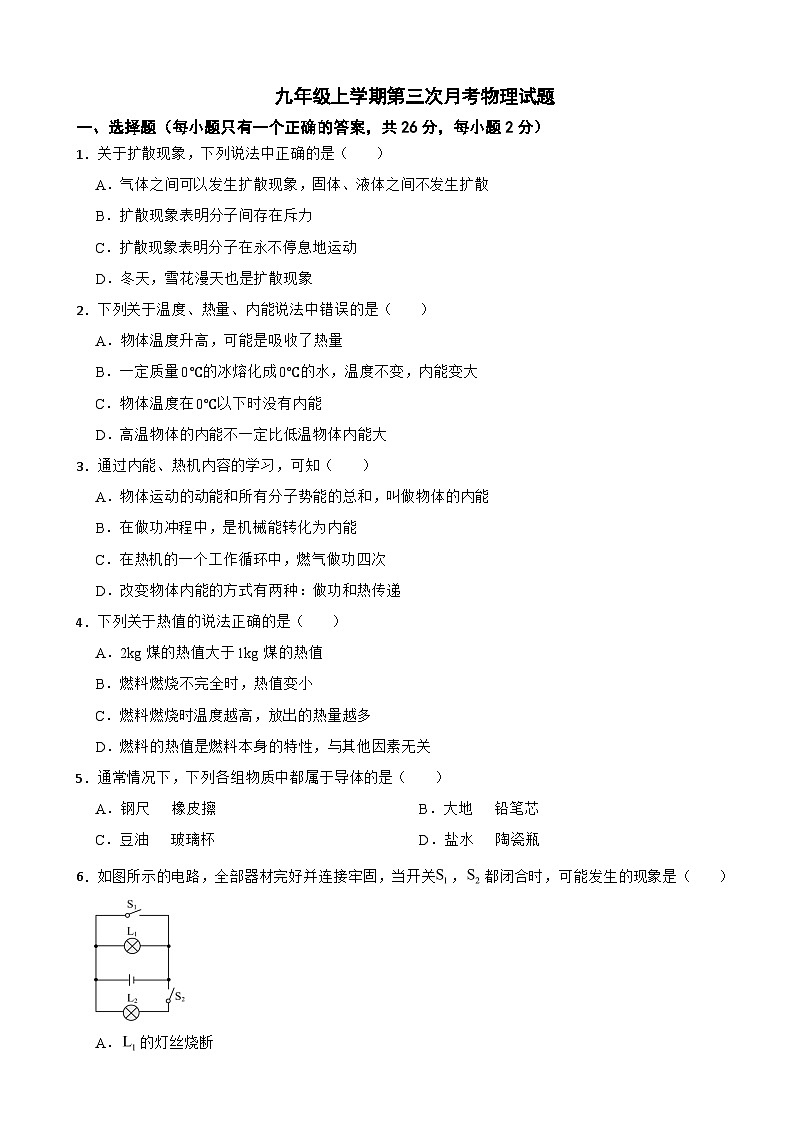

1．关于扩散现象，下列说法中正确的是（ ）
A．气体之间可以发生扩散现象，固体、液体之间不发生扩散
B．扩散现象表明分子间存在斥力
C．扩散现象表明分子在永不停息地运动
D．冬天，雪花漫天也是扩散现象
2．下列关于温度、热量、内能说法中错误的是（ ）
A．物体温度升高，可能是吸收了热量
B．一定质量0℃的冰熔化成0℃的水，温度不变，内能变大
C．物体温度在0℃以下时没有内能
D．高温物体的内能不一定比低温物体内能大
3．通过内能、热机内容的学习，可知（ ）
A．物体运动的动能和所有分子势能的总和，叫做物体的内能
B．在做功冲程中，是机械能转化为内能
C．在热机的一个工作循环中，燃气做功四次
D．改变物体内能的方式有两种：做功和热传递
4．下列关于热值的说法正确的是（ ）
A．2kg煤的热值大于1kg煤的热值
B．燃料燃烧不完全时，热值变小
C．燃料燃烧时温度越高，放出的热量越多
D．燃料的热值是燃料本身的特性，与其他因素无关
5．通常情况下，下列各组物质中都属于导体的是（ ）
A．钢尺 橡皮擦B．大地 铅笔芯
C．豆油 玻璃杯D．盐水 陶瓷瓶
6．如图所示的电路，全部器材完好并连接牢固，当开关，都闭合时，可能发生的现象是（ ）

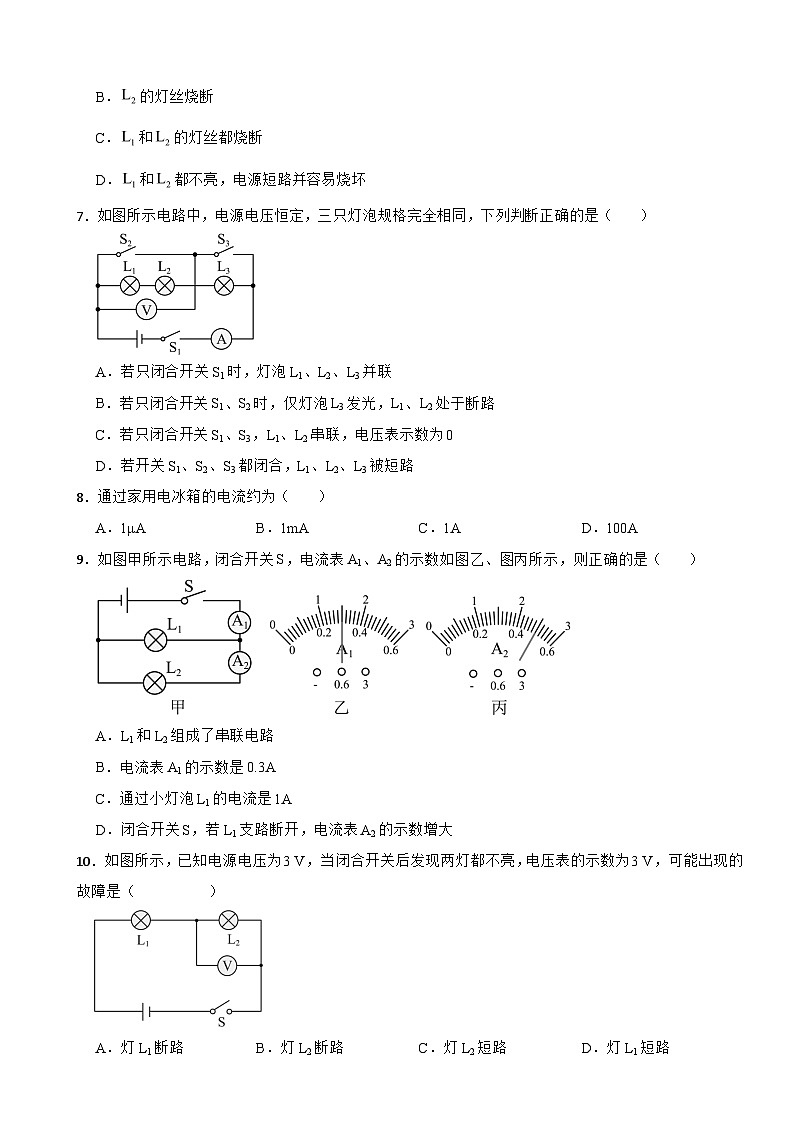

A．的灯丝烧断
B．的灯丝烧断
C．和的灯丝都烧断
D．和都不亮，电源短路并容易烧坏
7．如图所示电路中，电源电压恒定，三只灯泡规格完全相同，下列判断正确的是（ ）
A．若只闭合开关S1时，灯泡L1、L2、L3并联
B．若只闭合开关S1、S2时，仅灯泡L3发光，L1、L2处于断路
C．若只闭合开关S1、S3，L1、L2串联，电压表示数为0
D．若开关S1、S2、S3都闭合，L1、L2、L3被短路
8．通过家用电冰箱的电流约为（ ）
A．1μAB．1mAC．1AD．100A
9．如图甲所示电路，闭合开关S，电流表A1、A2的示数如图乙、图丙所示，则正确的是（ ）
A．L1和L2组成了串联电路
B．电流表A1的示数是0.3A
C．通过小灯泡L1的电流是1A
D．闭合开关S，若L1支路断开，电流表A2的示数增大
10．如图所示，已知电源电压为3 V，当闭合开关后发现两灯都不亮，电压表的示数为3 V，可能出现的故障是（ ）
A．灯L1断路B．灯L2断路C．灯L2短路D．灯L1短路

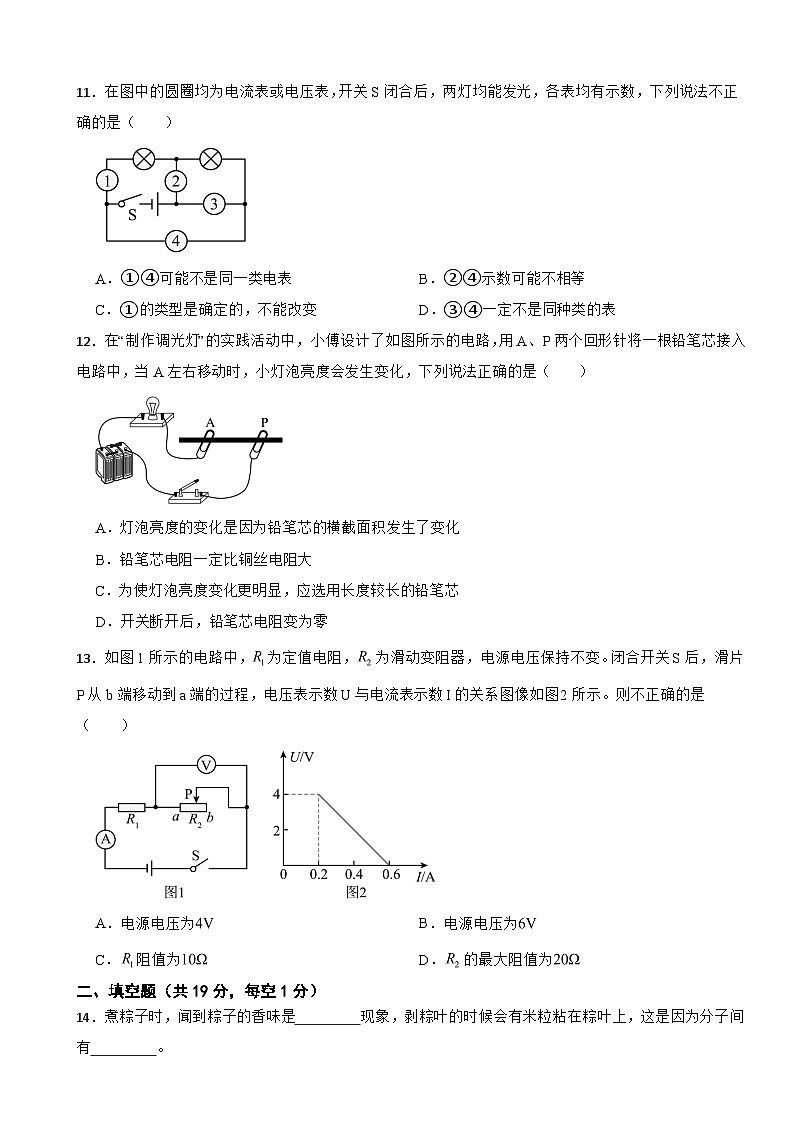

11．在图中的圆圈均为电流表或电压表，开关S闭合后，两灯均能发光，各表均有示数，下列说法不正确的是（ ）
A．①④可能不是同一类电表B．②④示数可能不相等
C．①的类型是确定的，不能改变D．③④一定不是同种类的表
12．在“制作调光灯”的实践活动中，小傅设计了如图所示的电路，用A、P两个回形针将一根铅笔芯接入电路中，当A左右移动时，小灯泡亮度会发生变化，下列说法正确的是（ ）
A．灯泡亮度的变化是因为铅笔芯的横截面积发生了变化
B．铅笔芯电阻一定比铜丝电阻大
C．为使灯泡亮度变化更明显，应选用长度较长的铅笔芯
D．开关断开后，铅笔芯电阻变为零
13．如图1所示的电路中，为定值电阻，为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图像如图2所示。则不正确的是（ ）
A．电源电压为B．电源电压为
C．阻值为D．的最大阻值为
二、填空题（共19分，每空1分）
14．煮粽子时，闻到粽子的香味是 现象，剥粽叶的时候会有米粒粘在粽叶上，这是因为分子间有 。
15．四冲程汽油机和柴油机的一个工作循环，四个冲程，活塞往复运动两次，曲轴连杆转两周，飞轮转两周，只有 冲程对外做功 次，把内能转化为机械能，其它三个冲程靠 完成。
16．在1个标准大气压下，小明用天然气灶将质量10kg的水，从20℃加热到沸腾，水吸收的热量是 J。这些热量如果全部天然气燃烧获得，那么消耗天然气 m3。已知水的比热容是，天然气的热值是。
17．当前我国主要的发电形式是火力发电，火力发电是将燃料的 能转化为内能，再转化为机械能推动发电机运转，最终转化为电能。
18．飞机穿过云层时，与空气发生摩擦导致飞机外壳带上静电；落地时，为了安全地释放这些静电，飞机通常使用由 （选填“导体”“绝缘体”或“半导体”）材料制成的轮胎。
19．如图所示电路中，当 闭合时，L1、L2并联；当 闭合时，电路会发生短路，损坏电源。
20．如图所示的电路，当开关S闭合后，会发光的灯泡是 ，电流表测量的是通过 的电流。
21．将 A、B 两个金属片插入柠檬制成的“水果电池”，用正常的电压表测量“水果电池”的电压， 如图所示，则该电池的正极是 （选填 “A”或“B”），该柠檬电池的电压为 V；“ 水 果电池”可以把化学能转化为 能。
22．如图所示，电源电压恒定，当开关闭合，断开时，电压表的示数为，当断开，闭合时，电压表的示数为，则灯两端的电压为 V，灯两端的电压为 V。
23．电阻箱也是一种变阻器，如图所示的旋纽式电阻箱的示数为 Ω。
三、作图题（共3分）
24．根据图甲实物图，在图乙的方框里画出电路图。
四、实验题（共11分，每空1分）
25．为了探究不同物质的吸热能力，在两个相同的容器中分别装入A、B两种液体，并且用相同的装置加热，如下图甲所示。
（1）实验中，应该向两个烧杯中加入 相同的两种不同液体，通过比较 来反映两种液体吸收热量的多少；
（2）根据实验数据，小明绘制了两种液体的温度随时间变化的图像如图乙所示，由图像可知 的比热容大，A、B两种液体的比热容之比为 。
26．如图甲所示的串联电路中，闭合开关S时，小东发现灯泡L1比L2更亮，他猜想可能有以下原因：猜想一：经过L1的电流比L2大；猜想二：L1更加靠近电源正极。为验证猜想，他做了以下探究。
（1）为了验证猜想一，小东用电流表分别测量图甲A、B、C三处的电流。连接好电路闭合开关后，电流表指针偏转如图乙所示，原因是电流表 。纠正错误继续实验，测得A、B、C三处电流相等，说明猜想一错误；
（2）为了验证猜想二，小东接下来的操作应该是对调 ，并且操作时开关处于 状态，最后发现仍是L1比L2更亮，说明猜想二 ；
（3）小东在连接串联电路实验将要结束时，在原电路中添加了一根导线，探究并联电路的特点，如图丙所示，在检查电路时，发现电路连接有问题，如果合上开关，将出现 （具体说明两个灯泡的发光情况）；
（4）若在丙图中只改动一根导线，使并联电路正确，请在需要改动的导线上画“×” ，然后这根导线改动后的连接位置是 两点。
五、简答题（共3分）
27．某天上午的第三节上的是物理课，小明学习了“能量”。放学后，小明感觉有些饿，跟同学说：“我得赶紧回家吃能量了！”你认为小明“吃能量”的说法合理吗？为什么？
六、计算题（共18分）
28．某太阳能热水器中装有的水，阳光照射一段时间后，水的温度从升高到（已知，）求：
（1）热水器中水的质量为多少？
（2）热水器中的水吸收的热量；
（3）如果水吸收的热量用天然气来提供，需要完全燃烧多少立方米的天然气？（天然气完全燃烧放出的热量只有被水吸收）
29．某农家用锅灶烧水，将的水从加热到，完全燃烧了的干木柴。水的比热容是，干木柴的热值是。求：
（1）水吸收的热量是多少？
（2）干木柴完全燃烧放出的热量是多少？
（3）该锅灶烧水的效率是多少？
30．如图所示，该电路中各元件正常工作，已知电压表V2=8V，V1=2.5V，电流表A2=1A，则：
（1）该电路是串联电路还是并联电路？电源电压为多少伏？
（2）电流表A1的读数应该是多少？
（3）求电压表V3的示数为多少？
答案
1．【答案】C
【解析】【解答】ABC．组成物质分子都在永不停息的做无规则运动，形成扩散现象，气体、固体、液体都能发生扩散现象，故A错误；故B错误，C正确；
D．雪花肉眼可见，是较小的颗粒，不是分子，雪花的运动不是分子运动，也不是扩散现象，故D错误。
故选C。
【分析】分子在不停地做无规则运动，形成扩散现象，固体运动，是机械运动。
2．【答案】C
【解析】【解答】A．物体内能增加，可能是吸收了热量，也可能是外界对物体做功，故A正确，不符合题意；
B．晶体熔化时，吸收热量，内能增加，温度不变，冰熔化成水后，吸收热量，温度不变，内能增加，故B正确，不符合题意；
C．内能是物体内分子动能和分子势能的总和，一切物体都具有内能，温度在0℃下也具有内能，故C错误，符合题意；
D．内能的大小跟质量、温度、状态有关，高温物体的内能不一定比低温物体内能大，故D正确，不符合题意。
故选 C。
【分析】内能是物体内分子动能和分子势能的总和；内能和物体的质量、温度、状态有关；做功和热传递可以改变内能。
3．【答案】D
【解析】【解答】A．内能是物体内所有分子的分子动能和分子势能的总和，与物体的动能无关，故A不符合题意；
B．在热机的做功冲程中，燃料燃烧产生的高温高压气体对外做功，内能转化为活塞的机械能，故B不符合题意；
C．在热机的工作循环中，四个冲程中只有做功冲程将内能转化为机械能，对外提供动力，燃气做功1次，故C不符合题意；
D．做功和热传递都可以改变物体内能，两种改变内能的方式是等效的，故D符合题意。
故选D。
【分析】分子动能和分子势能的总和，是物体的内能；内能对外做功，转化为机械能；热机工作时，一个循环有一次做功；做功和热传递都可以改变内能。
4．【答案】D
【解析】【解答】热值是燃料本身的特性，与燃料的质量、燃烧情况和放出的热量等因素无关，与燃料的种类有关，燃料燃烧时，放出的热量和质量和热值有关，与温度无关，故ABC错误，D正确。
故选D。
【分析】热值是燃料的特性，和燃料种类有关；和燃料的质量、燃烧情况、温度等无关。
5．【答案】B
【解析】【解答】常见的绝缘体有陶瓷、玻璃、橡胶、油等，常见的导体有：金属、酸碱盐的溶液、人体、大地等。所以钢尺、大地、铅笔芯、盐水是导体，橡皮擦、豆油、玻璃杯、陶瓷瓶是绝缘体。故ACD不符合题意，B符合题意。
故选B。
【分析】根据物体的导电性能，分为导体和绝缘体，容易导电的物体的导体，不容易导电的物体是绝缘体。
6．【答案】D
【解析】【解答】图中，当两个开关都闭合时，电流经开关S1直接回到电源负极，没经过灯泡，电源短路，烧坏电源，两灯都不亮。故ABC不符合题意，D符合题意。
故选D。
【分析】导线直接连接在电源两端，造成电源短路，损坏电源。
7．【答案】D
【解析】【解答】A．图中，只闭合开关S1时，电流从电源正极流出，依次通过三个灯泡，则灯泡L1、L2、L3串联，故A错误；
B．只闭合开关S1、S2时，L1、L2被S2短路，只有L3接入电路中，灯L1、L2不亮，L3发光，故B错误；
C．只闭合开关S1、S3时，L3被短路，L1、L2串联接入电路，电压表示数等于电源电压，故C错误；
D．开关S1、S2、S3都闭合时，电流从电源正极流出，通过开关，回到电源负极，L1、L2、L3被短路，故D正确。
故选D。
【分析】根据开关状态，分析电路的连接方式；导线和用电器并联，用电器短路；用电器顺次连接，是串联电路。
8．【答案】C
【解析】【解答】家用电冰箱的功率约200W，根据，计算电流约为1A。故C符合题意，ABD不符合题意。
故选C。
【分析】冰箱的电流约1A，计算器电流约为100μA，普通照明灯正常工作的电流约为0.2A。
9．【答案】C
【解析】【解答】ABC．图甲中，L1和L2并联，电流表A1测干路电流，A2测L2的电流。并联电路中，干路电流等于各支路中的电流之和，则A1的示数大于A2的示数，电流表A1偏转角度小，选择的是“0～3A”量程，分度值为0.1A，示数为1.5A，A2指针偏转角度大，选择的是“0～0.6A”量程，分度值为0.02A，示数为0.5A，则通过L1的电流为：I=1.5A-0.5A=1A，故AB错误，C正确；
D．并联电路互不影响，若L1支路断开，支路上的电流表A2的示数不变，故D错误。
故选C。
【分析】并联电路中，干路电流等于各支路电流之和；根据电流表的位置判断量程，结合指针位置，读取电流，计算支路电流；并联电路，各支路互不影响。
10．【答案】B
【解析】【解答】图中，灯泡串联，电压表测量L2两端的电压，闭合开关，灯泡不亮，电路中有断路，电压表示数为电源电压，电压表串联在电路中，则电压表测量的位置L2断路，B符合题意，ACD不符合题意。
故选B。
【分析】在串联电路中，电压表测量的位置断路，电压表串联在电路中，测量电源电压，各用电器不工作。
11．【答案】B
【解析】【解答】两灯均能发光，两灯串联，则①③为电流表，②④为电压表，④测电源电压，②测右侧灯泡两端的电压。若两灯并联，则①②④为电流表，③为电压表，②测量干路电流，④测右侧灯泡电流，①测左侧灯泡的电流。
A．图中，两灯串联，①为电流表，④为电压表，两表种类不同，故A正确，不符合题意；
B．图中，两灯串联，④测电源电压，②测右侧灯泡的电压，示数不相等；两灯并联，②测量干路电流，④测右侧灯泡所在支路的电流，示数不相等，②④示数一定不相等，故B错误，符合题意；
C．无论灯串联或并联，①都为电流表，故C正确，不符合题意；
D．图中，两灯串联，③为电流表，④为电压表；两灯并联，④为电流表，③为电压表，③④一定不是同种表，故D正确，不符合题意。
故选B。
【分析】根据电路串联或并联，电流表在电路中串联使用，相当于导线，电压表和所测量的位置并联，相当于断开的开关。
12．【答案】C
【解析】【解答】A．当A左右移动时，铅笔芯接入的长度发生了变化，电阻发生变化，电流发生变化，小灯泡亮度变化，故A错误；
B．导体的电阻和材料、长度、横截面积有关，材料不同，无法比较电阻的大小，故B错误；
C．铅笔芯的材料和横截面积相同时，长度较长，电阻的变化范围更大，现象更明显，故C正确；
D．电阻是导体的一种属性，与是否接入电路无关，开关断开后，铅笔芯电阻不变，故D错误。
故选C。
【分析】电阻是导体自行的性质；导体电阻和材料、长度、横截面积有关，比较电阻大小，要利用控制变量法。
13．【答案】A
【解析】【解答】图1中，定值电阻R1与滑动变阻器R2串联，电流表测量电流，电压表测量R2两端的电压，当滑动变阻器R2的滑片P在b端时，R2接入电路的阻值最大，电流最小，图2中，此时电流为0.2A，电压表的示数为4V、滑动变阻器R2的最大阻值为：，
电源电压：①
当滑片P在a端时，滑动变阻器R2接入电路的阻值为0，电路中的电流最大，图2中，电路中的电流为0.6A，电源电压为：②
由于电源电压不变，联立①②，解得：U=6V，R1=10Ω。故A错误，符合题意，BCD正确，不符合题意。
故选A。
【分析】根据滑动变阻器接入电路的最大电阻和最小电阻，结合电流大小，利用U=IR，计算电压，利用串联电路电压规律和电源电压不变，计算电源电压和未知电阻。
14．【答案】扩散；引力
【解析】【解答】闻到粽子的香味，是分子不停地做无规则的运动的结果，形成了扩散现象；
米粒粘在粽叶上，是米粒分子与粽子叶分子间的间距足够小，分子间有引力，相互吸引。故第1空填：扩散；第2空填：引力。
【分析】闻到气味，是分子无规则运动形成的扩散现象；分子间存在相互的引力和斥力。
15．【答案】做功；一；惯性
【解析】【解答】四冲程汽油机和柴油机工作中，完成四个冲程，活塞往复运动两次，飞轮转两周，只有做功冲程对外做功一次，把内能转化为机械能，其它三个冲程靠惯性完成。故第1空填：做功；第2空填：一；第3空填：惯性。
【分析】内燃机工作时，每个循环中，有一次做功冲程，实现内能转化为机械能；其他冲程靠惯性完成。
16．【答案】；0.8
【解析】【解答】1标准大气压下水沸点为100℃，计算10kg水吸收的热量：
计算消耗天然气：。故第1空填：3.36×106J；第2空填：0.8。
【分析】根据Q=cmΔt，计算吸收的热量；根据，计算消耗的燃料。
17．【答案】化学
【解析】【解答】火力发电站，燃烧燃料，将燃料的化学能先转化为内能，利用内能对外做功，通过汽轮机带动发电机运转，转化为电能。故第1空填：化学。
【分析】燃料燃烧，将化学能转化为内能。
18．【答案】导体
【解析】【解答】由于飞机与空气摩擦而带上静电，飞机的轮胎常用导体材料做成，当落地时，将静电导向地面，避免造成危害。故第1空填：导体。【分析】容易导电的物体是导体。
19．【答案】S1、S3；S2、S3
【解析】【解答】图中，若组成并联电路，电流分别经过用电器，则闭合开关S1、S3，两灯并联；
当闭合开关S2、S3时，电流直接从电池的正极出发，不经过用电器，直接回到负极，电路发生短路，损坏电源。故第1空填：S1、S3；第2空填：S2、S3。
【分析】并联电路中，各用电器在不同支路上；导线直接连接在电源两端，电源短路。
20．【答案】、；
【解析】【解答】图中，当开关S闭合后，、并联且有电流通过，两灯都会发光，电流表和串联，测通过的电流。故第1空填：L1、L2；第2空填：L1。【分析】灯泡并联，有电流通过，灯泡都发光；电流表和所测量的用电器串联。
21．【答案】B；1.2；电
【解析】【解答】图中，电压表指针正确偏转，电压表的正接线柱连接B，故B点是正极；
电压表的量程选择的是0-3V，分度值为0.1V，故读数为1.2V。
水果柠檬电池提供电能，发生化学反应，由化学能转化为电能。故第1空填：B；第2空填：1.2；第3空填：电。
【分析】连接电压表时，接线柱正入负出；根据量程和指针位置，测量电压；水果电池提供电能，将化学能转化为电能。
22．【答案】1；2
【解析】【解答】图中，当S1闭合、S2断开时，两灯泡串联，电压表并联在L1的两端，则L1分压为1V； 当S1断开、S2闭合时，两灯泡仍串联，电压表测两灯电压之和，电源电压为3V，根据串联电路电压规律，则L2两端的电压：U2=U-U1=3V-1V=2V。故第1空填：1；第2空填：2。
【分析】电压表和所测量的位置并联；在串联电路中，总电压等于各用电器分压之和。
23．【答案】8625
【解析】【解答】电阻箱的示数：R=8×1000Ω+6×100Ω+2×10Ω+5×1Ω=8625Ω。故第1空填：8625。
【分析】根据电阻箱各计数位的数字和对应的位数，计算电阻大小。
24．【答案】
【解析】【解答】图中，电流从正极流出，流经开关S1后，分别经过支路L2和开关S2与L1；最后回到电源的负极。故如图所示：
【分析】根据实物图，各灯泡在不同支路，干路和支路分别有开关。
25．【答案】（1）质量；加热时间
（2）B；2∶3
【解析】【解答】探究不同物质的吸热能力时，
（1）实验时，控制不同物质的质量相同，两个烧杯中加入质量相同的不同液体；通过比较加热时间来反映两种液体吸收热量的多少，加热时间越长，液体吸收的热量越多。
（2）图乙中，升高相同的温度，B加热时间长，吸收的热量多，则B液体的比热容大。
根据图像，升高20℃，A、B的加热时间分别为2min和3min，则吸热之比为2︰3，根据比较吸热能力的方法，则B的吸热能力强；根据，在质量和升高的温度相同时，吸收热量的多少与比热容成正比，则A、B两种液体的比热容之比也为2︰3。
【分析】（1）比较不同物质的吸热能力时，加热相同质量的不同液体，通过比较加热时间，比较吸收热量的多少；
（2）质量和温度差相同时，比热容越大，吸收热量越多，且吸收热量和比热容成正比。
（1）[1][2]根据比较吸热能力的方法，要控制不同物质的质量相同（不同物质密度不同，根据m=ρV，体积相同的不同物质质量不同），应该向两个烧杯中加入质量相同的两种不同液体；由转换法，通过比较加热时间来反映两种液体吸收热量的多少，加热时间越长，液体吸收的热量越多。
（2）[1]由图乙可知，升高相同的温度，B的加热时间长，吸收的热量多，所以B液体的比热容大。
[2]根据实验绘制的两种液体的温度随时间变化的图像可知，升高20℃，A、B的加热时间分别为2min和3min，由转换法，对应的吸热之比为2︰3，根据比较吸热能力的方法，故可知B的吸热能力强；根据可知，在质量和升高的温度相同的情况下，吸收热量的多少与比热容成正比，则A、B两种液体的比热容之比也为2︰3。
26．【答案】（1）正负接线柱接反了
（2）两个小灯泡在电路中的位置；断开；错误
（3）小灯泡L1亮，小灯泡L2不亮
（4）；A、C
【解析】【解答】（1）闭合开关后，电流表指针如图乙，即指针反向偏转，则电流表的正负接线柱接反了。
（2）为了验证猜想二，即灯泡亮度和是否靠近电源正极有关，应对调两个小灯泡的位置。
操作时，开关应该处于断开状态，可保护电路；
仍是L1比L2更亮，则灯的亮度与灯是否靠近电源正极无关，则猜想二错误。
（3）丙图中，直接用导线连接小灯泡L2两端，小灯泡L2被短路，故闭合开关后。电流经开关到小灯泡L1，最后回到负极，小灯泡L1亮，小灯泡L2不亮。
（4）图丙中，要使两灯并联，电流经开关后，应分别流入灯泡L1、L2，最后回到电源的负极，则灯泡L2左侧导线b重新连接，如图所示：
即将导线b连接A、C两点。
【分析】（1）电流表连接时，接线柱正入负出；若接反，指针反转；
（2）探究灯泡亮度和位置的关系时，交换灯泡位置，观察亮度；连接电路时，开关要断开；
（3）导线和用电器并联时，用电器被短路，不能工作；
（4）将各用电器分别连接在电源两端，是并联电路。
（1）闭合开关后，电流表指针偏转如图乙所示，即指针反向偏转，原因是电流表的正负接线柱接反了。
（2）[1]为了验证猜想二，即谁靠近电源正极谁就更亮，小东应对调两个小灯泡在电路中的位置。
[2]为保护电路，操作时开关应该处于断开状态。
[3]最后发现仍是L1比L2更亮，说明灯的亮度与灯是否靠近电源正极无关，则猜想二错误。
（3）由丙图可知，小灯泡L2两端直接用导线连接起来，小灯泡L2被短路，故闭合开关后电流由电源的正极流出，经开关到小灯泡L1，最后回到电源的负极，因此小灯泡L1亮，小灯泡L2不亮。
（4）[1][2]由图丙可知，要使两灯并联，电流从电源正极流出经开关后，应分别流入灯泡L1、L2，最后回到电源的负极，而图丙中灯泡L2被短路，此时可将导线b重新连接，如图所示：
并将导线b连接A、C两点。
27．【答案】合理；人们在活动时要消耗能量，人要不断地从外界获取能量，补充所需要的能量，才能完成各种活动。吃饭实现将食物中的化学能转化为人体中的能量，则“吃能量”的说法合理。
【解析】【解答】人们在活动时要消耗能量，人只有不断地从外界获取能量，补充所需要的能量，才能完成各种活动。吃饭实现将食物中的化学能转化为人体中的能量，则“吃能量”的说法是合理的。
【分析】人的活动消耗能量，需要不断吸收能量，才能支持人不断的活动。
28．【答案】（1）解：热水器中水的体积为
由可知，热水器中水的质量为
（2）解：热水器中的水所吸收的热量
（3）解：由题知，天然气完全燃烧放出热量的50%被水吸收，由可得
由Q放=Vq可得，需要完全燃烧天然气的体积
【解析】【分析】（1）根据m=ρV，计算水的质量；
（2）根据Q=cmΔt，计算水吸收的热量；
（3）根据，计算燃料放出的热量，利用，计算燃料的体积。
（1）热水器中水的体积为
由可知，热水器中水的质量为
（2）热水器中的水所吸收的热量
（3）由题知，天然气完全燃烧放出热量的50%被水吸收，由可得
由Q放=Vq可得，需要完全燃烧天然气的体积
29．【答案】（1）解：水吸收的热量为
；
（2）解：干木柴完全燃烧放出的热量为
；
（3）解：锅灶烧水的效率为
【解析】【分析】（1）根据Q=cmΔt，计算水吸收的热量；
（2）根据Q=mq，计算燃料燃烧放出的热量；
（3）利用，计算热效率。
（1）水吸收的热量为
（2）干木柴完全燃烧放出的热量为
（3）锅灶烧水的效率为
30．【答案】（1）解：去掉电压表看电路可知，此时电流的路径只有一条，这是一个串联电路，如图所示：
电压表V1测量R1两端的电压，电压表V2测量电源两端的电压，电压表V3测量R2两端的电压，由题意可知，电源电压为
（2）解：因为R1与R2串联，电流表A1和A2测量电路中电流，根据串联电路电流规律可知，电流表A1的读数应该与A2的示数相等，即
（3）解：根据串联电路电压规律可知，电压表V3的示数为
【解析】【分析】（1）根据各元件顺次连接，判断电路为串联电路；电压表连接在电源两端，测量电源电压；
（2）在串联电路中，电流处处相等；
（3）在串联电路中，总电压等于各用电器分压之和。​​​​​
（1）去掉电压表看电路可知，此时电流的路径只有一条，这是一个串联电路，如图所示：
电压表V1测量R1两端的电压，电压表V2测量电源两端的电压，电压表V3测量R2两端的电压，由题意可知，电源电压为
（2）因为R1与R2串联，电流表A1和A2测量电路中电流，根据串联电路电流规律可知，电流表A1的读数应该与A2的示数相等，即
（3）根据串联电路电压规律可知，电压表V3的示数为
