2025年四川省成都市中考真题物理试卷(解析版)

这是一份2025年四川省成都市中考真题物理试卷(解析版)，共29页。试卷主要包含了单选题，实验题，填空题，作图题，计算题，多选题，综合题等内容，欢迎下载使用。

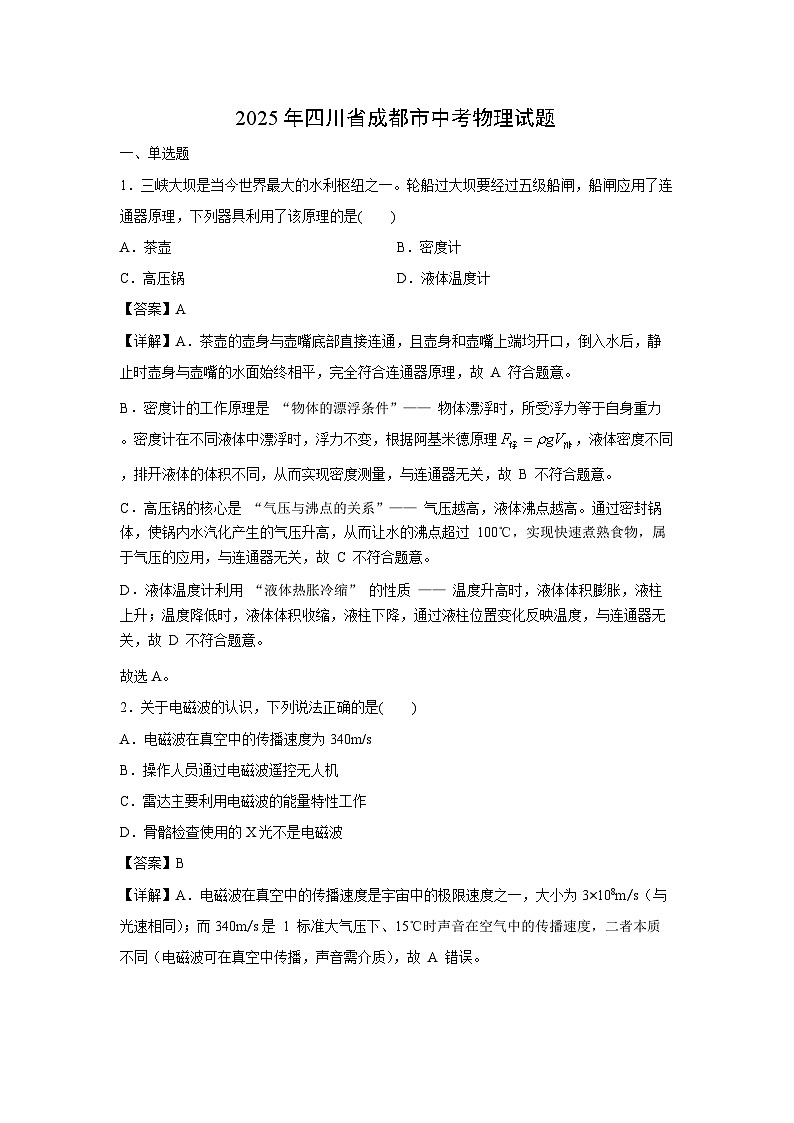

1．三峡大坝是当今世界最大的水利枢纽之一。轮船过大坝要经过五级船闸，船闸应用了连通器原理，下列器具利用了该原理的是( )
A．茶壶B．密度计
C．高压锅D．液体温度计
【答案】A
【详解】A．茶壶的壶身与壶嘴底部直接连通，且壶身和壶嘴上端均开口，倒入水后，静止时壶身与壶嘴的水面始终相平，完全符合连通器原理，故 A 符合题意。
B．密度计的工作原理是 “物体的漂浮条件”—— 物体漂浮时，所受浮力等于自身重力。密度计在不同液体中漂浮时，浮力不变，根据阿基米德原理，液体密度不同，排开液体的体积不同，从而实现密度测量，与连通器无关，故 B 不符合题意。
C．高压锅的核心是 “气压与沸点的关系”—— 气压越高，液体沸点越高。通过密封锅体，使锅内水汽化产生的气压升高，从而让水的沸点超过 100℃，实现快速煮熟食物，属于气压的应用，与连通器无关，故 C 不符合题意。
D．液体温度计利用 “液体热胀冷缩” 的性质 —— 温度升高时，液体体积膨胀，液柱上升；温度降低时，液体体积收缩，液柱下降，通过液柱位置变化反映温度，与连通器无关，故 D 不符合题意。
故选A。
2．关于电磁波的认识，下列说法正确的是( )
A．电磁波在真空中的传播速度为340m/s
B．操作人员通过电磁波遥控无人机
C．雷达主要利用电磁波的能量特性工作
D．骨骼检查使用的X光不是电磁波
【答案】B
【详解】A．电磁波在真空中的传播速度是宇宙中的极限速度之一，大小为3×108m/s（与光速相同）；而340m/s是 1 标准大气压下、15℃时声音在空气中的传播速度，二者本质不同（电磁波可在真空中传播，声音需介质），故 A 错误。

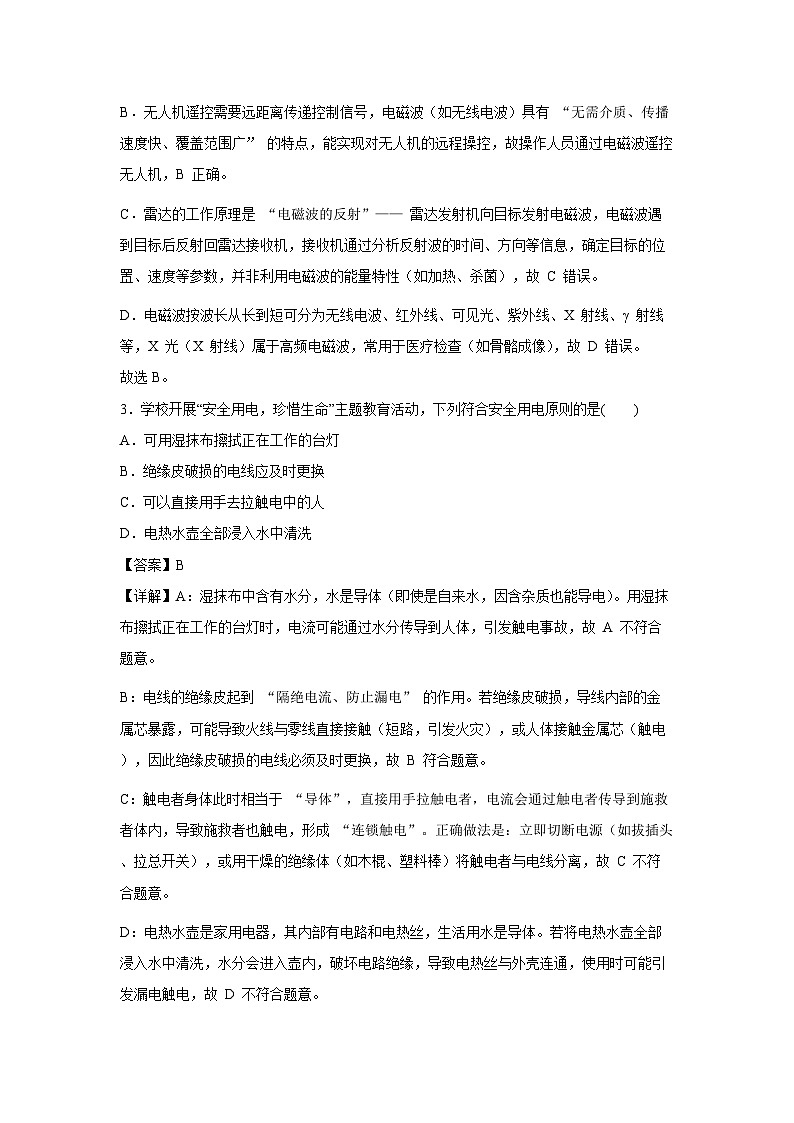

B．无人机遥控需要远距离传递控制信号，电磁波（如无线电波）具有 “无需介质、传播速度快、覆盖范围广” 的特点，能实现对无人机的远程操控，故操作人员通过电磁波遥控无人机，B 正确。
C．雷达的工作原理是 “电磁波的反射”—— 雷达发射机向目标发射电磁波，电磁波遇到目标后反射回雷达接收机，接收机通过分析反射波的时间、方向等信息，确定目标的位置、速度等参数，并非利用电磁波的能量特性（如加热、杀菌），故 C 错误。
D．电磁波按波长从长到短可分为无线电波、红外线、可见光、紫外线、X 射线、γ 射线等，X 光（X 射线）属于高频电磁波，常用于医疗检查（如骨骼成像），故 D 错误。
故选B。
3．学校开展“安全用电，珍惜生命”主题教育活动，下列符合安全用电原则的是( )
A．可用湿抹布擦拭正在工作的台灯
B．绝缘皮破损的电线应及时更换
C．可以直接用手去拉触电中的人
D．电热水壶全部浸入水中清洗
【答案】B
【详解】A：湿抹布中含有水分，水是导体（即使是自来水，因含杂质也能导电）。用湿抹布擦拭正在工作的台灯时，电流可能通过水分传导到人体，引发触电事故，故 A 不符合题意。
B：电线的绝缘皮起到 “隔绝电流、防止漏电” 的作用。若绝缘皮破损，导线内部的金属芯暴露，可能导致火线与零线直接接触（短路，引发火灾），或人体接触金属芯（触电），因此绝缘皮破损的电线必须及时更换，故 B 符合题意。
C：触电者身体此时相当于 “导体”，直接用手拉触电者，电流会通过触电者传导到施救者体内，导致施救者也触电，形成 “连锁触电”。正确做法是：立即切断电源（如拔插头、拉总开关），或用干燥的绝缘体（如木棍、塑料棒）将触电者与电线分离，故 C 不符合题意。
D：电热水壶是家用电器，其内部有电路和电热丝，生活用水是导体。若将电热水壶全部浸入水中清洗，水分会进入壶内，破坏电路绝缘，导致电热丝与外壳连通，使用时可能引发漏电触电，故 D 不符合题意。
故选B。

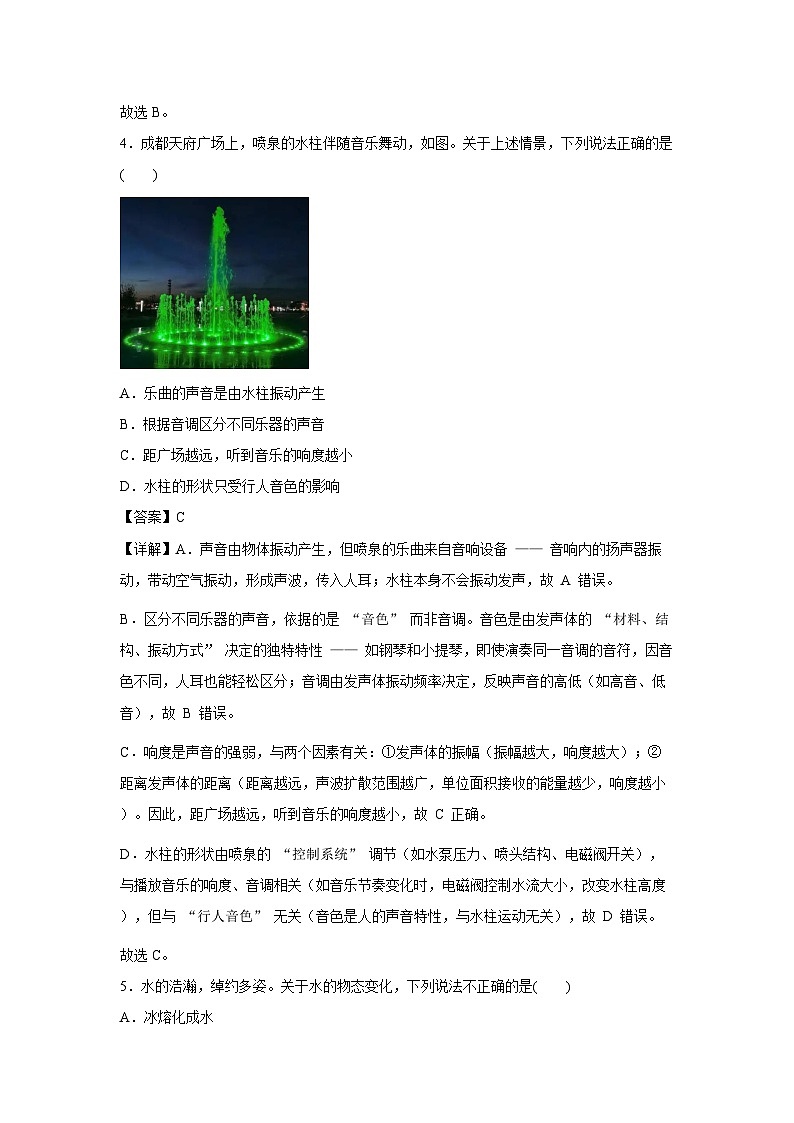

4．成都天府广场上，喷泉的水柱伴随音乐舞动，如图。关于上述情景，下列说法正确的是( )
A．乐曲的声音是由水柱振动产生
B．根据音调区分不同乐器的声音
C．距广场越远，听到音乐的响度越小
D．水柱的形状只受行人音色的影响
【答案】C
【详解】A．声音由物体振动产生，但喷泉的乐曲来自音响设备 —— 音响内的扬声器振动，带动空气振动，形成声波，传入人耳；水柱本身不会振动发声，故 A 错误。
B．区分不同乐器的声音，依据的是 “音色” 而非音调。音色是由发声体的 “材料、结构、振动方式” 决定的独特特性 —— 如钢琴和小提琴，即使演奏同一音调的音符，因音色不同，人耳也能轻松区分；音调由发声体振动频率决定，反映声音的高低（如高音、低音），故 B 错误。
C．响度是声音的强弱，与两个因素有关：①发声体的振幅（振幅越大，响度越大）；②距离发声体的距离（距离越远，声波扩散范围越广，单位面积接收的能量越少，响度越小）。因此，距广场越远，听到音乐的响度越小，故 C 正确。
D．水柱的形状由喷泉的 “控制系统” 调节（如水泵压力、喷头结构、电磁阀开关），与播放音乐的响度、音调相关（如音乐节奏变化时，电磁阀控制水流大小，改变水柱高度），但与 “行人音色” 无关（音色是人的声音特性，与水柱运动无关），故 D 错误。
故选C。
5．水的浩瀚，绰约多姿。关于水的物态变化，下列说法不正确的是( )
A．冰熔化成水
B．水汽化成水蒸气
C．水蒸气液化成小水珠
D．小水珠凝华成冰
【答案】D
【详解】明确物态变化的定义（熔化、汽化、液化、凝固、凝华），结合 “状态变化方向” 判断：物态变化的核心是 “物质状态的转化”，需先明确各过程的 “初始状态” 和 “末状态”：熔化：固态→液态；汽化：液态→气态；液化：气态→液态；凝固：液态→固态；凝华：气态→固态。
A：冰（固态）熔化成水（液态），符合 “固态→液态”，属于熔化，故 A 正确，不符合题意。
B：水（液态）汽化成水蒸气（气态），符合 “液态→气态”，属于汽化（包括蒸发和沸腾），故 B 正确，不符合题意。
C：水蒸气（气态）液化成小水珠（液态），符合 “气态→液态”，如雾、露的形成，故 C 正确，不符合题意。
D：小水珠（液态）变成冰（固态），符合 “液态→固态”，属于凝固（如河水结冰）；而凝华是 “气态→固态”（如霜、雪的形成），故 D 错误，符合题意。
故选D。
6．“嫦娥六号”月球探测器经近月制动减速进入环月轨道，于2024年6月2日成功着陆月球背面，实现人类首次在月球背面采样。下列说法正确的是( )
A．探测器减速过程中动能减小
B．探测器着陆月球后惯性消失
C．月球上的探测器相对地球静止
D．月壤样品带回地球后质量变大
【答案】A
【详解】A：动能的大小与物体的 “质量” 和 “速度” 有关，探测器减速过程中，质量不变（物体属性，不随运动状态改变），速度减小，因此动能减小，故 A 正确。
B：惯性是物体的固有属性，大小只与物体的 “质量” 有关（质量越大，惯性越大），与物体的运动状态（静止、运动）、位置（地球、月球）无关。探测器着陆月球后，质量不变，因此惯性不会消失，故 B 错误。
C：判断物体是否静止，需先确定 “参照物”。以地球为参照物，月球绕地球公转，探测器随月球一起运动，其相对于地球的位置不断变化，因此探测器相对地球是运动的，故 C 错误。
D：质量是物体所含物质的多少，是物体的基本属性，不随物体的 “位置、形状、状态” 改变。月壤样品从月球带回地球，只是位置发生变化，所含物质的多少不变，因此质量不变，故 D 错误。
故选A。
7．解锁城市灯火，感受巴蜀风情。今年“五一”假期，成都“锦江花月夜”主题活动中，7米高的巨型花灯“花花”浮在水面上，如图。下列说法正确的是( )
A．人们看到水面上的“花花”，是因为光发生了镜面反射
B．水中的鱼看到水面上的“花花”，是因为光沿直线传播
C．“花花”在水中的倒影，是光的反射形成的虚像
D．“花花”在水中倒影的高度大于7米
【答案】C
【详解】A．人们看到水面上的 “花花”（花灯本身），是因为花灯发出的光沿 “直线传播” 进入人眼（光在同种均匀介质中沿直线传播），并非光的镜面反射（镜面反射是光遇到光滑表面时的反射现象，如镜子成像），故 A 错误。
B．水中的鱼看到水面上的 “花花”，是因为花灯发出的光从 “空气（光疏介质）斜射入水（光密介质）” 时，传播方向发生偏折（光的折射现象），折射光线进入鱼眼，鱼逆着折射光线的方向看到 “花花” 的虚像，并非光沿直线传播，故 B 错误。
C．“花花” 在水中的倒影，属于 “平面镜成像” 现象 —— 水面相当于平面镜，花灯发出的光经水面反射后，反射光线的反向延长线相交形成虚像，符合光的反射规律，且平面镜成的像为虚像，故 C 正确。
D．平面镜成像的特点之一是 “像与物大小相等”，花灯的实际高度为 7 米，因此其在水中倒影的高度也等于 7 米，与物体大小一致，故 D 错误。
故选C。
8．小聪打扫实验室时，发现地上有头发。他想测量头发能承受的最大拉力，于是把一根头发拴在弹簧测力计上用力拉，如图所示。下列说法正确的是( )
A．弹簧测力计使用前在受力方向上调零
B．弹簧测力计的分度值是1N
C．头发只受到图中左侧手施加的拉力
D．一根头发能承受的最大拉力约为10N
【答案】A
【详解】A．弹簧测力计使用前需调零，若测量方向与弹簧轴线方向一致（如题中竖直向上拉），则需在 “受力方向上调零”—— 因为弹簧自身有重力，不同放置方向（竖直、水平）会导致弹簧自然伸长量不同，调零可消除弹簧自重对测量的影响，减小误差，故 A 正确。
B．分度值是弹簧测力计相邻两刻度线之间代表的力的大小。由图（结合常见弹簧测力计规格）可知，若 1N 的区间被平均分成 5 小格，则每小格代表0.2N，因此分度值为 0.2N，而非 1N，故 B 错误。
C．根据 “力的作用是相互的”，头发受到两个力的作用：左侧手对头发向左的拉力，以及弹簧测力计对头发向右的拉力（弹簧测力计的示数即该拉力大小）。正是这两个力的平衡，使头发保持静止，故 C 错误。
D．结合生活常识，一根头发能承受的最大拉力较小，约等于一个小苹果的重力（一个小苹果质量约 150g，重力G=mg=0.15kg×10N/kg=1.5N）；而 10N 相当于 1kg 物体的重力（如 1 升水），远超头发的承受能力，故 D 错误。
故选A。
二、实验题
9．小明利用如图甲所示的电路来测量R的阻值，电源电压为3V，R的阻值约为10Ω，闭合开关后，电压表指针的位置如图乙所示。对于该实验，下列说法正确的是( )
A．闭合开关前，滑动变阻器的滑片应移至a端
B．电流表的量程应该选择0~3A
C．图乙中电压表的读数为2.3V
D．多次测量求平均值是为了让结论更具普遍性
【答案】C
【详解】A．闭合开关前，滑动变阻器需调至 “最大阻值处”，以保护电路（避免电流过大损坏元件）。由图甲可知，滑动变阻器的接线柱接的是 “左下” 和 “右上”，当滑片移至b 端时，接入电路的电阻丝最长，阻值最大；移至 a 端时，阻值最小，故 A 错误。
B．电流表量程需根据 “电路最大电流” 选择。电源电压U=3V，待测电阻R约为10Ω，当滑动变阻器阻值为 0 时，电路最大电流I=UR=3V10Ω=0.3A，小于 0.6A，因此电流表应选择 “0~0.6A” 量程（若选 0~3A，指针偏转角度过小，读数误差大），故 B 错误。
C．电压表量程选择需结合电源电压 —— 电源电压为 3V，待测电阻两端电压最大为 3V，因此电压表选 “0~3V” 量程。该量程下，分度值为 0.1V（每大格 1V，分 10 小格），若图乙中指针指在 “2 大格 + 3 小格” 处，则示数为2V+3×0.1V=2.3V，故 C 正确。
D．伏安法测电阻中，多次测量的目的是 “求平均值，减小误差”—— 因测量过程中存在偶然误差（如读数偏差），多次测量后取平均值可使结果更接近真实值；而 “让结论更具普遍性” 是探究规律类实验（如探究杠杆平衡条件）中多次测量的目的，二者不同，故 D 错误。
故选C。
三、单选题
10．2025年4月24日在酒泉卫星发射中心，搭载神舟二十号载人飞船的长征二号F遥二十运载火箭发射升空。关于火箭发动机，下列说法正确的是( )
A．火箭发动机使用比热容大的燃料
B．火箭燃料燃烧越充分，热值越大
C．火箭发动机主要通过热传递获得机械能
D．火箭发动机属于热机
【答案】D
【详解】A．火箭发动机需要燃料在燃烧时释放大量能量，因此应选择 “热值大” 的燃料（热值是单位质量燃料完全燃烧放出的热量，热值越大，相同质量燃料释放能量越多）；而比热容是物质吸热 / 放热能力的物理量，与燃料释放能量多少无关（如水的比热容大，但不能作为燃料），故 A 错误。
B．热值是燃料的 “固有属性”，只与燃料的种类有关（如汽油的热值约4.6×107J/kg，酒精约3.0×107J/kg），与燃料是否充分燃烧、燃烧快慢无关。燃烧充分只能提高 “能量利用率”（减少未燃烧燃料的浪费），但不会改变燃料本身的热值，故 B 错误。
C．火箭发动机获取机械能的方式是 “做功”—— 燃料在燃烧室燃烧，产生高温高压的燃气，燃气向后高速喷出时，对火箭产生向前的反作用力（反冲力），将燃气的内能转化为火箭的机械能；而热传递是 “能量从高温物体转移到低温物体”（如用热水袋取暖），与火箭的能量转化方式无关，故 C 错误。
D．热机的定义是 “将内能转化为机械能的装置”，常见的热机有蒸汽机、内燃机、汽轮机、火箭发动机等。火箭发动机通过燃料燃烧获得内能，再将内能转化为机械能，符合热机的定义，故 D 正确。
故选D。
11．小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式，符合要求的是( )
A．B．
C．D．
【答案】B
【详解】滑动变阻器改变灯泡亮度的核心是 “通过改变自身阻值，调节电路电流，进而改变灯泡实际功率（亮度）”，需结合 “滑片移动方向与阻值变化的关系” 分析：首先明确：灯泡与滑动变阻器串联（只有串联才能通过变阻器改变电路总电阻），灯泡变暗→电路电流变小→总电阻变大→滑动变阻器接入电路的阻值变大。
滑动变阻器的工作原理是 “通过改变接入电路的电阻丝长度改变阻值”，需遵循 “一上一下” 接线原则（接上面两接线柱，阻值为 0；接下面两接线柱，阻值最大且不变）。
题目要求 “滑片 P 向左滑动时，灯泡变暗”，即滑片左移→滑动变阻器阻值变大→接入电路的电阻丝长度变长。因此，滑动变阻器的 “下接线柱应接右侧”（左移时，右侧电阻丝变长），上接线柱接左侧或右侧均可，符合该要求的是选项 B，故 B 正确，ACD 不符合题意。
故选B。
12．在探究“影响浮力大小的因素”实验中，小明选用体积相同的实心金属块甲和乙，实验过程如图所示，他探究的问题是( )
A．浮力大小与物体浸入液体深度的关系
B．浮力大小与排开液体重力的关系
C．浮力大小与液体密度的关系
D．浮力大小与物体密度的关系
【答案】D
【详解】探究 “影响浮力大小的因素” 需用 “控制变量法”，即每次只改变一个变量，控制其他变量不变，分析浮力与该变量的关系：
由题意可知，实验中使用 “体积相同的实心金属块甲和乙”，且均浸没在水中（从图中可判断，金属块完全浸入液体，排开液体体积等于自身体积）。
控制的不变量：①排开液体的体积（因金属块体积相同且浸没，V排=V金）；②液体密度（均为水，相同）；③金属块在液体中的深度（图中两金属块浸没深度相同）。
改变的变量：金属块的密度（甲、乙为不同金属，密度不同）。
根据控制变量法，实验探究的是 “浮力大小与物体密度的关系”，故 D 符合题意，ABC 不符合题意。
故选D。
13．图是探究“通电螺线管的磁场方向”的实验示意图。对该实验的操作和分析，下列说法正确的是( )
A．闭合开关前，小磁针的S极指向地理的北极
B．闭合开关小磁针静止时，S极的指向为该点的磁场方向
C．改变图中螺线管电流方向，小磁针N极所指方向水平向右
D．若没有小磁针，通电螺线管周围就没有磁场
【答案】C
【详解】A．闭合开关前，小磁针只受 “地磁场” 作用（地球相当于一个大磁体，地磁北极在地理南极附近，地磁南极在地理北极附近）。根据磁极间的相互作用（异名磁极相互吸引），小磁针的 N 极指向地理北极，S 极指向地理南极，故 A 错误。
B．物理学中对 “磁场方向” 的规定是：小磁针在磁场中静止时，N 极的指向为该点的磁场方向（因 N 极受力方向与磁场方向一致，S 极受力方向与磁场方向相反），故 B 错误。
C．根据 “安培定则”（右手螺旋定则）判断通电螺线管的磁极：用右手握住螺线管，四指指向电流方向，大拇指指向的一端为 N 极。若改变螺线管电流方向（如电流从左端流入，右端流出），则四指指向左，大拇指指向右，螺线管右端为 N 极。小磁针在螺线管附近时，根据 “同名磁极相互排斥”，小磁针 N 极会水平向右（远离螺线管 N 极），故 C 正确。
D．磁场是 “真实存在的物质”，即使没有小磁针（用于显示磁场的工具），通电螺线管周围的磁场依然存在 —— 小磁针的作用是 “显示磁场的方向和存在”，而非 “产生磁场”，故 D 错误。
故选C。
四、填空题
14．宋代诗人王安石的《梅花》诗中“遥知不是雪，为有暗香来”，是赞美梅花的诗句，诗人闻到花香属于 现象。花香醉人，茶香怡人。雪天围炉煮茶，让冬日多了一抹诗意，加热茶水至沸腾，改用“小火”，水依然沸腾，则茶水的温度 。
【答案】扩散 ； 不变
【详解】第一空：诗人闻到花香，是因为花香分子在不停地做 “无规则运动”，从花朵周围扩散到空气中，再进入诗人的鼻腔，这种 “不同物质相互接触时，分子彼此进入对方的现象” 称为扩散现象，因此填 “扩散”。
第二空：液体沸腾的条件是 “达到沸点且继续吸热”，沸腾的特点是 “继续吸热，但温度保持不变”。加热茶水至沸腾后，改用 “小火”，虽加热强度减小，但茶水仍能从火焰吸收热量（满足沸腾的吸热条件），因此茶水的温度保持不变，填 “不变”。
15．2024年巴黎奥运会，中国艺术体操队获得了奥运金牌。体操运动员用力向上跳起时，力改变了运动员的 。运动员竖直向上做减速运动时，所受合力的方向是向 的。
【答案】 运动状态 ； 下
【详解】第一空：力的作用效果有两个：①改变物体的形状；②改变物体的运动状态（运动状态包括速度大小和运动方向）。体操运动员用力向上跳起时，由 “静止状态” 变为 “向上运动的状态”，速度大小发生改变，因此力改变了运动员的运动状态，填 “运动状态”。
第二空：物体做减速运动时，“合力方向与运动方向相反”（合力是改变物体运动状态的原因，若合力与运动方向相反，物体速度会减小）。运动员竖直向上做减速运动，运动方向向上，因此所受合力的方向向下，填 “下”。
16．将两个玩具电动机M1、M2的转轴用塑料管连接起来，如图。闭合开关，小灯泡发光，原因是M1带动M2，让M2的线圈切割 ，产生感应电流。若只将电池的正负极对调，闭合开关后M1的转动方向会 。
【答案】 磁感线 改变
【详解】第一空：闭合开关后，M1（电动机）通电转动，带动M2的线圈一起转动。M2的线圈在磁场中转动时，会 “切割磁感线”，根据 “电磁感应现象”（闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流），M2相当于发电机，产生感应电流使小灯泡发光，因此填 “磁感线”。
第二空：通电导体在磁场中受力的方向与两个因素有关：①磁场方向；②电流方向。若只将电池正负极对调，电路中电流方向改变，而磁场方向不变，因此M1（电动机）线圈受力方向改变，转动方向也会改变，填 “改变”。
17．在“使用动滑轮”的实验中，竖直向上拉弹簧测力计，如图。弹簧测力计静止时的示数是F1、F2，则F1、F2的大小关系是 ；若钩码匀速上升0.1m，则绳子自由端移动的距离是 m。
【答案】 F1=F2 ； 0.2
【详解】第一空：动滑轮的实质是 “动力臂为阻力臂 2 倍的杠杆”，其特点是 “省一半力，但费一倍距离”。由于动滑轮上只绕有一根绳子，绳子的张力处处相等（忽略滑轮重力和摩擦），因此F1（绳子一端的拉力）和F2（绳子另一端的拉力）大小相等，即F1=F2。
第二空：动滑轮 “费一倍距离”，即绳子自由端移动的距离s是钩码上升高度h的 2 倍。已知钩码上升h=0.1m，则绳子自由端移动的距离s=2h=2×0.1m=0.2m，填 “0.2”。
18．小丽为班级科学晚会制作了一款以串联方式连接的彩灯，如图所示。接通电路后，她观察到灯泡亮度不同，根据所学知识判断出通过每个灯泡的电流大小 。根据简单电路的组成要素，该电路还缺少的一个电路元件是 。
【答案】 相等 ； 开关
【详解】第一空：串联电路的电流特点是 “电流处处相等”—— 电流从电源正极流出，经过每个用电器后，电流大小不变（因电路中只有一条电流路径，没有分支）。因此，串联的彩灯中，通过每个灯泡的电流大小相等，填 “相等”。
第二空：简单电路的基本组成要素包括 “电源（提供电能）、用电器（消耗电能）、导线（输送电能）、开关（控制电路通断）”。由图可知，电路中有电源、彩灯（用电器）、导线，但缺少 “开关”（无法控制彩灯的亮灭），填 “开关”。
19．小殷测量红砖的密度，他采集了一块红砖样本，先用天平测出其质量，再用装有适量水的量筒测出其体积。由于红砖吸水，导致他计算出的红砖密度偏 ；要想更准确测出红砖样本的体积，可采取的方法有 。(写出一条即可)
【答案】 大 ； 见解析
【详解】第一空：密度的计算公式为ρ=mV，测量红砖密度时，质量m用天平测量，结果准确；体积V用排水法测量（量筒中水的体积V1，放入红砖后总体积V2，V=V2-V1）。但红砖吸水，会导致部分水进入红砖内部，使V2偏小，因此计算出的体积V偏小。由于m不变，V偏小，由ρ=mV可知，计算出的红砖密度偏大，填 “大”。
第二空：改进方法需避免红砖吸水对体积测量的影响，核心思路是 “让红砖提前吸满水，测量时不再吸水”。例如：将红砖浸没在水中充分吸水至饱和（不再冒泡），取出后用湿布擦去表面水分（避免表面水分计入体积），再放入量筒中用排水法测体积，此时测量的体积即为红砖的真实体积，填 “将红砖浸没在水中充分吸水至饱和，再用湿布擦去表面水分后，用排水法测体积”（其他合理答案也可）。
20．小彬想制作一款有“低温”“中温”“高温”三个挡位的电加热器，电路如图所示。电源电压为24V，S2为单刀多掷开关，R1是阻值为12Ω的电热丝，R2为某种材料制成粗细均匀的电热丝，最大阻值为24Ω，触点2为R2的中点位置。当S1闭合，S2拨到触点3时，加热器处于 挡；加热器在“中温”挡下工作1min，电路消耗的总电能是 J。
【答案】 高温 ； 1440
【详解】第一空：电加热器的功率由电路总电阻决定，电源电压U=24V不变，根据P=U2R（纯电阻电路），总电阻R越小，功率P越大，挡位越高。当S1闭合，S2拨到触点 3 时，电路中只有R1（R1=12Ω）接入，总电阻最小（R=12Ω），功率最大，因此处于高温挡，填 “高温”。
第二空：“中温挡” 需确定电路连接方式 —— 当S1闭合，S2拨到触点 2 时，R1与R2的一半串联（触点 2 为R2中点，R2最大阻值 24Ω，因此接入的R2=24Ω2=12Ω）。电路总电阻R总=R1+R2=12Ω+12Ω=24Ω。工作时间t=1min=60s，根据W=U2Rt，电路消耗的总电能W=(24V)224Ω×60s=1440J，填 “1440”。
五、作图题
21．按要求完成作图；
(1)图甲是医生通过平面镜观察患者口腔的情景。图乙示意图中，EF为平面镜，B点为医生眼睛所在位置，A'表示医生通过平面镜看到患处A的像点，O点为入射点，OB为反射光线。请在图乙中完成作图∶①根据平面镜成像特点画出A的位置；②画出入射光线AO。(保留作图痕迹)
(2)图甲是小周和小方模拟马德堡半球实验的示意图。他们对半球施加力的方向相反且作用在同一水平直线上，此时他们相对地面静止。图乙中，O点是小方的重心，A点为小方前脚所受地面摩擦力的作用点。请在图乙中画出：①小方所受重力G的示意图；②小方前脚所受摩擦力f的示意图。
【答案】(1)见解析 (2)见解析
【详解】(1)① 根据 “物像关于镜面对称”—— 过像点A'作平面镜EF的垂线（用虚线，垂直符号标注），在垂线的另一侧截取A点，使A到EF的距离等于A'到EF的距离，A点即为患处的实际位置；
② 连接A点与入射点O，线段AO即为入射光线（用实线，标注箭头方向从A指向O），反射光线OB已给出（箭头方向从O指向B）。如下图所示：
(2)① 重力G：重力的方向 “竖直向下”，作用点在小方的重心O点，从O点竖直向下画一条带箭头的线段，标注 “G”；
② 摩擦力f：小周对小方施加向右的拉力，小方有向右运动的趋势，因此地面对小方前脚的摩擦力方向 “水平向左”（阻碍相对运动趋势），作用点在A点，从A点水平向左画一条带箭头的线段，标注 “f”。如下图所示：
六、计算题
22．成都市圈环线高速公路，是国家高速公路网的组成部分，也是成德眉资同城化的标志性工程。一辆客车从简阳市禾丰镇出发，经环线高速到都江堰市玉堂镇，行驶路程为427.5km，用时4.5h。若该客车满载时总质量为12t，在水平地面静止时，轮胎与地面的总接触面积为0.3m2，g取10N/kg。求：
(1)该客车从禾丰镇到玉堂镇的平均速度。
(2)该客车满载静止于水平地面时，对地面的压强。
【答案】(1)95km/h (2)4×105Pa
【详解】(1)平均速度的计算公式为v=st，代入数据计算：v=st=
(2)客车静止在水平地面，对地面的压力等于其总重力，即F=G=mg。
地面的压强p=FS=GS=mgS=12×103kg×10N/kg0.3m2=4×105Pa
23．教室灯光改造需要检测室内光照强度(简称照度，单位为Lux)。小成利用身边器材设计了一个测量照度的电路，如图甲所示。电源电压取值范围0~12V；电压表量程0~3V；R1为阻值范围10kΩ~30kΩ的电阻箱；R2为光敏电阻，其阻值随光照度变化的规律如图乙所示
(1)若电源电压为3V，R1为15kΩ，电压表读数为0.75V，求此时的照度大小。
(2)调节R1阻值，使电路能测量7Lux的照度，求电源电压的最大值。
【答案】(1)3Lux (2)7.5V
【详解】(1)
由图甲可知，R1（电阻箱）与R2（光敏电阻）串联，电压表测R1两端电压U1=0.75V。
根据欧姆定律，则I=U1R1=0.75V15×103Ω=5×10−5A。
串联电路总电压U=3V（电源电压），根据 “串联分压”，U2=U-U1=3V-0.75V=2.25V。
R2=U2I=U−U1I=3V−0.75V5×10−5A=45000Ω=45kΩ。
由图乙（光敏电阻阻值与照度关系）可知，当R2=45kΩ时，对应的照度为 3Lux。
(2)由图乙可知，照度为 7Lux 时，R2'=15kΩ=15×103Ω。
电压表量程为 0~3V，因此R1两端最大电压U=3V（超过则电压表损坏）
R1的阻值范围为 10kΩ~30kΩ，根据 “串联分压”，总电压U=U1+U2。为使U最大，需在U1最大（3V）时，R1最小（因R1越小，R2'分得的电压越大，总电压越大），即R1'=10kΩ=10×103Ω。
I1=U1大R1'=3V10×103Ω=3×10−4A
总电阻R总=R1'+R2'=10×103Ω+15×103Ω=25×103Ω，则U大=I1(R1'+R2')=3×10−4A×(10×103Ω+15×103Ω)=7.5V。
七、实验题
24．在探究“串联电路中的电压特点”实验中，图甲是某小组设计的电路图。
(1)图乙是他们连接的实物电路图，闭合开关，电压表测量 两端的电压。
(2)他们没有将电压表与小灯泡串联的原因是 。(写出一条即可)
(3)某次操作中他们将电压表并联在L1两端，闭合开关，发现灯泡L1不亮，灯泡L2发光，电压表有较小示数，下列分析合理的是( )
A．L1断路B．L1短路
C．L1电阻比L2电阻小D．L1电阻比L2电阻大
【答案】(1)L1和L2 (2)电压表应与所测用电器并联
【详解】(1)确定电压表测量对象 —— 电压表的使用规则是 “并联在被测用电器两端”。由图乙可知，电压表的两个接线柱分别连接到L1的左端和L2的右端，即并联在L1和L2的两端（也相当于并联在电源两端，因串联电路总电压等于各用电器电压之和），因此测量的是L1和L2两端的总电压，填 “L1和L2”。
(2)电压表不能串联的原因 —— 电压表的内阻非常大（通常为几千欧至几万欧），根据欧姆定律，当电压表串联在电路中时，电路总电阻极大，电流极小，远不足以使灯泡发光；同时，电压表两端的电压近似等于电源电压（因串联分压，内阻大的元件分得大部分电压），无法测量灯泡两端电压，故不能串联，填 “电压表内阻极大，串联在电路中时，电路中电流极小，灯泡不发光，且电压表测量电源电压”。
(3)A：若L1断路，整个电路断开，L2也不会发光（串联电路一处断开，整个电路无电流），与 “L2发光” 矛盾，故 A 错误。
B：若L1短路，L1不发光（短路时无电流通过L1），但电压表并联在短路的L1两端，相当于并联在导线两端，电压表示数为 0，与 “电压表有较小示数” 矛盾，故 B 错误。
C：L1电阻比L2小 —— 串联电路电流处处相等，根据P=I2R（实际功率决定亮度），L1电阻小，实际功率小，因此L1不亮；同时，根据U=IR，L1电阻小，分得的电压小，电压表（测L1电压）有较小示数，符合题意，故 C 正确。
D：若L1电阻比L2大，根据P=I2R，L1实际功率大，应更亮，与 “L1不亮” 矛盾，故 D 错误。
故选C。
25．在复习“用刻度尺测量长度，用表测量时间”的必做实验中，同学们进行了实验操作与分析判断。请完成以下相关问题。
(1)用刻度尺测量铅笔长度，读数时视线应正对刻度线，原因是 。(写出一条即可)
(2)在“探究凸透镜成像的规律”实验中，如图所示。此时光屏上成清晰的像，读出物距为 mm。
(3)裁判员用秒表测出三组运动员百米赛跑所用的时间，小刚根据测量结果判断出，所有选手中小丽跑得最快，小刚的依据是 。
(4)心率是指1分钟内心跳的次数，是身体健康状况的一项重要指标。小明用秒表测量自己的心率时，秒表启动滞后，导致测量的结果偏 。
【答案】(1)若没有正对，会导致读数偏大或偏小 (2)300 (3)小丽所用的时间最少 (4)大
【详解】(1) 视线正对刻度线的原因 —— 用刻度尺测量长度时，若视线倾斜（俯视或仰视），会导致读数与实际长度偏差（俯视时读数偏大，仰视时读数偏小）。视线正对刻度线可使读数更准确，减小误差，填 “避免因视线倾斜导致读数偏大或偏小”。
(2)读取物距 —— 物距是 “物体（蜡烛）到凸透镜光心的距离”。由图可知，刻度尺的分度值为 1cm（1 大格 10 小格，每小格 1mm，即 0.1cm，但题目要求填 mm，需注意单位换算）：凸透镜光心在 50.0cm 刻度线处（即 500mm）；蜡烛在 80.0cm 刻度线处（即 800mm）；物距u=800mm-500mm=300mm，填 “300”。
(3)判断跑得最快的依据 —— 百米赛跑中，所有选手的路程相同（均为 100m），根据速度公式v=St，路程相同时，所用时间越短，速度越大，运动越快。小刚判断小丽跑得最快，依据是 “小丽所用的时间最少”，填 “相同路程下，小丽所用时间最短”。
(4)秒表启动滞后的影响 —— 心率是 “1 分钟内心跳的次数”，测量方法是：记录一段时间内的心跳次数n，计算 1 分钟的次数。若秒表启动滞后，即 “心跳已经开始，但秒表未计时”，会导致记录的t偏小（实际时间比测量时间长），但记录的n偏大（多计了滞后时间内的心跳次数），因此计算出的心率偏大，填 “大”。
八、单选题
26．能源是人类一切物质生活、社会经济发展的基础，人类社会的发展伴随着对能源的开发和利用。下列说法不正确的是( )
A．人类利用的能量大多由太阳能转移或转化而来
B．核电站的能量转化是将核能直接转化为电能
C．核裂变发电能量转化效率不能达到100%
D．太阳能、水能、风能都是可再生能源
【答案】B
【详解】A．人类目前利用的能量大多来源于太阳能 —— 如化石能源（煤、石油、天然气）是古代生物吸收太阳能后形成的；水能（水力发电）是太阳能使水汽化、形成降水，进而形成水流的能量；风能是太阳能使空气受热不均、产生流动的能量，因此 A 正确，不符合题意。
B．核电站的能量转化过程是 “核能→内能→机械能→电能”，并非直接转化：①核反应堆中，核裂变释放核能，加热水产生高温高压蒸汽（核能→内能）；②蒸汽推动汽轮机转动（内能→机械能）；③汽轮机带动发电机发电（机械能→电能），因此 B 错误，符合题意。
C．任何能量转化过程都存在 “能量损耗”（如热散失、摩擦消耗等），根据能量守恒定律，能量不会凭空消失，但会从有用形式转化为无用形式（如内能散失到空气中），因此核裂变发电的能量转化效率无法达到 100%，故 C 正确，不符合题意。
D．可再生能源是 “在自然界中可以不断再生、永续利用的能源”，太阳能（太阳持续发光发热）、水能（水循环不断）、风能（大气运动持续）均属于可再生能源，故 D 正确，不符合题意。
故选B。
27．机器人跳秧歌舞、跑马拉松、做家务……人形机器人用“眼睛”感知获取信息，如图。人形机器人“眼睛”的光学成像与人眼相似，是通过镜头使物体在图像传感器成像面上(相当于人眼的视网膜)成清晰的像。下列说法正确的是( )
A．物体在成像面上成放大的虚像
B．机器人“眼睛”的镜头对光有发散作用
C．机器人“眼睛”光学成像原理与照相机成像原理相同
D．机器人“眼睛”只能“看见”自身正在发光的物体
【答案】C
【详解】A：人眼的晶状体相当于凸透镜，视网膜相当于光屏，物体在视网膜上成 “倒立、缩小的实像”（与照相机成像相同）；机器人 “眼睛” 与人类相似，因此物体在成像面上成倒立、缩小的实像，而非放大的虚像（放大虚像是放大镜的成像特点），故 A 错误。
B：机器人 “眼睛” 的镜头与照相机镜头类似，均为凸透镜，凸透镜对光有 “会聚作用”（如平行光经凸透镜后会聚到焦点）；对光有发散作用的是凹透镜（如近视眼镜），故 B 错误。
C：人眼的成像原理是 “当物体在凸透镜 2 倍焦距以外时，成倒立、缩小的实像”，这与照相机的成像原理完全相同；机器人 “眼睛” 与人类相似，因此其光学成像原理与照相机相同，故 C 正确。
D：机器人 “眼睛” 与照相机一样，既能接收 “自身发光的物体” 发出的光（如灯泡），也能接收 “不发光但反射光的物体” 反射的光（如书本、墙壁），通过光的反射形成图像，故 D 错误。
故选C。
28．小雨探究液体的凝固特点：先在两个相同容器中分别装入初温为20℃、质量为100g的水和某液体M，再各放入一个温度传感器，然后使它们冷却凝固。若单位时间内它们放出的热量相等，用测得的数据绘出两种物质温度随时间变化的图像，如图所示。已知c水=4.2×103J/kg⋅℃，实验在标准大气压下进行，下列说法正确的是( )
A．液体M的比热容为2.8×103J/kg⋅℃
B．液体M放热能力比水放热能力强
C．在t2∼t4时间段两种物质都是固液共存状态
D．从20℃刚好降到0℃时，水放出的热量小于M放出的热量
【答案】A
【详解】晶体凝固时温度保持不变（图像中水平段对应的温度为凝固点）。水的凝固点为 0℃，因此图像中水平段在 0℃的是水；液体 M 的凝固点为 - 4℃，水平段在 - 4℃的是 M。
A：计算液体 M 的比热容 —— 题目指出 “单位时间内放出的热量相等”，因此在相同时间内（如 0~t₂段），水和 M 放出的热量Q水=QM。水由20℃降温到4℃，液体M由20℃降温到-4℃，根据c水m水Δt水=cMmMΔtM，约去 m 得：cM=c水Δt水ΔtM=4.2×103J/kg·℃×20℃−4℃20℃−−4℃=2.8×103J/kg·℃，故 A 正确。
B：“放热能力” 即比热容大小（比热容越大，相同质量、相同温度变化时，放出的热量越多，放热能力越强）。水的比热容4.2×103J/kg⋅℃大于 M 的2.8×103J/kg·℃，因此水的放热能力比 M 强，故 B 错误。
C：分析t2∼t4时间段的状态 —— 水在t3~t4时间段处于熔化过程中，是固液共存状态，故 C 错误。
D：比较水和 M 放出的热量 —— 从 20℃降到 0℃时，水的降温时间比 M 长（由图像可知，水从 20℃到 0℃的时间大于 M 的时间）。因单位时间内放出的热量相等，时间越长，放出的热量越多，因此水放出的热量大于 M，故 D 错误。
故选A。
九、多选题
29．工人把重为200N有轮子的箱子推到高处平台，如图所示。图中A、C、H是箱子在三段路面的起点，箱子经过AB、CF、HK路段时均做匀速直线运动，且所受推力方向与所在路面平行。表1记录了箱子在三个路段所受推力大小和运动时间的数据。AB=CF，BC=FH，HK=2m，FG=1.3m，忽略箱子体积。则下列分析正确的是( )
A．工人的推力在AB段做功为26J
B．工人的推力在AB段做功与在CF段做功相等
C．工人把箱子从C推到F处，该斜面没有省力
D．工人推力在AB段的功率与在HK段的功率之比为6∶5
【答案】AD
【详解】A：计算 AB 段的功：由图可知，CF 段是斜面，∠CFG=30°，在直角三角形中，30°角对的直角边是斜边的一半，因此CF=2FG=2×1.3m=2.6m；
题目指出AB=CF，因此sAB=2.6m；AB 段推力FAB=10N，根据W=Fs，WAB=FABsAB=10N×2.6m=26J，故 A 正确。
B：比较 AB 段与 CF 段的功：CF 段推力FCF=117N，sCF=2.6m，则WCF=FCFsCF=117N×2.6m=304.2J；而WAB=26J，显然WAB≠WCF，故 B 错误。
C：判断 CF 段斜面是否省力：箱子的重力G=200N，CF 段的推力FCF=117N，因117N
