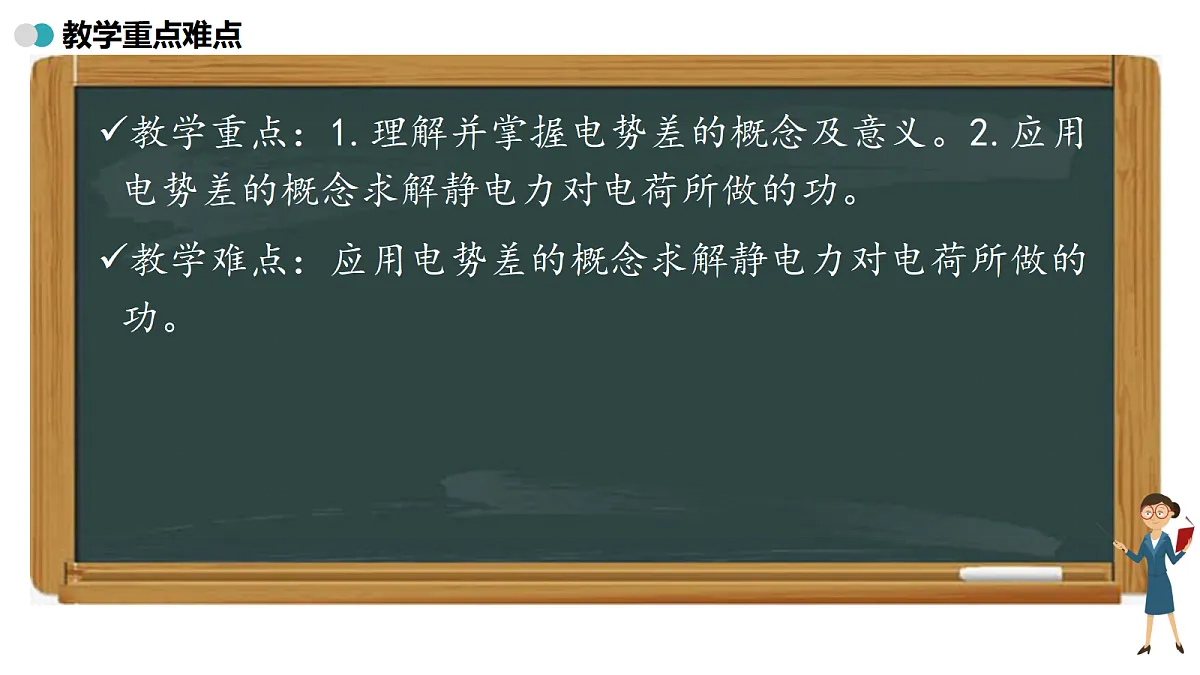

教学重点：1.理解并掌握电势差的概念及意义。2.应用电势差的概念求解静电力对电荷所做的功。教学难点：应用电势差的概念求解静电力对电荷所做的功。

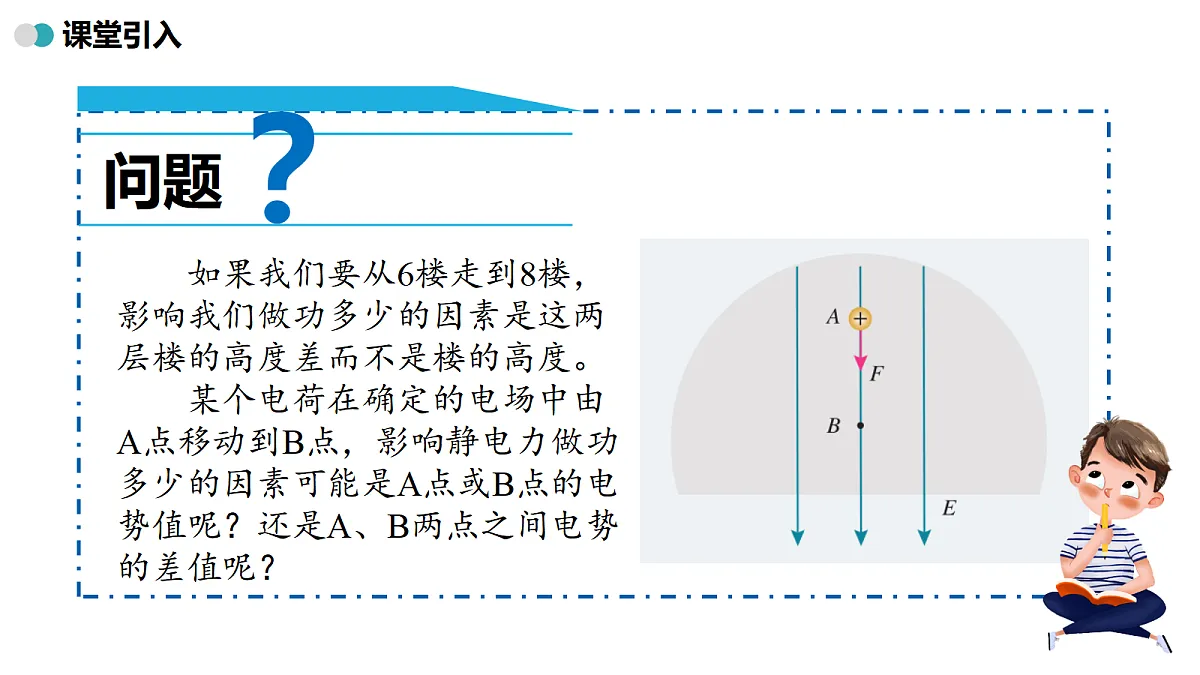

如果我们要从6楼走到8楼，影响我们做功多少的因素是这两层楼的高度差而不是楼的高度。 某个电荷在确定的电场中由A点移动到B点，影响静电力做功多少的因素可能是A点或B点的电势值呢？还是A、B两点之间电势的差值呢？

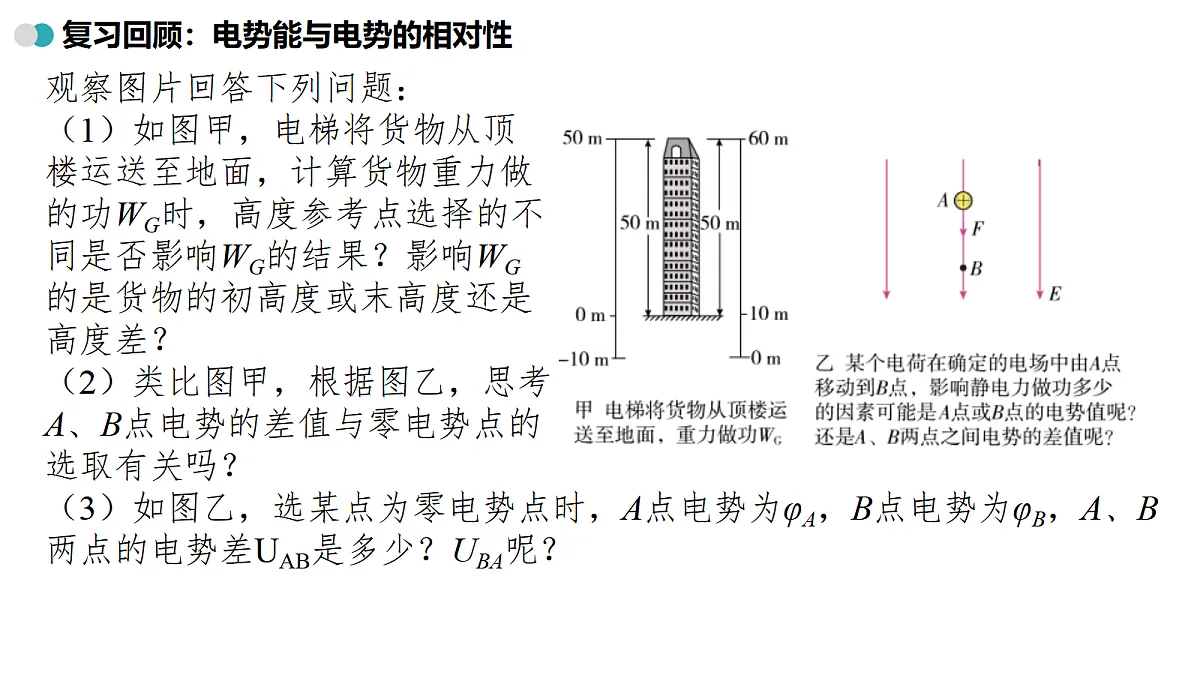

复习回顾：电势能与电势的相对性
观察图片回答下列问题：（1）如图甲，电梯将货物从顶楼运送至地面，计算货物重力做的功WG时，高度参考点选择的不同是否影响WG的结果？影响WG的是货物的初高度或末高度还是高度差？（2）类比图甲，根据图乙，思考A、B点电势的差值与零电势点的选取有关吗？（3）如图乙，选某点为零电势点时，A点电势为φA，B点电势为φB，A、B两点的电势差UAB是多少？UBA呢？

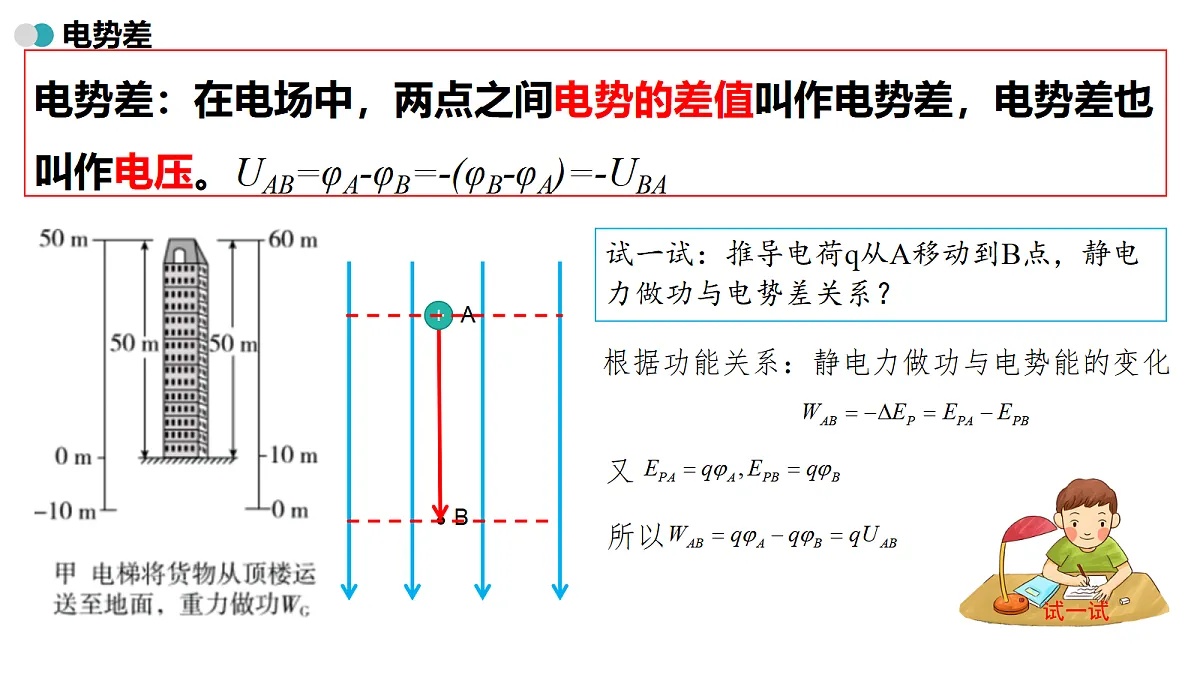

电势差：在电场中，两点之间电势的差值叫作电势差，电势差也叫作电压。UAB=φA-φB=-(φB-φA)=-UBA
试一试：推导电荷q从A移动到B点，静电力做功与电势差关系？
在匀强电场中把电荷量为 2.0×10-9C 的点电荷从A点移动到B点，静电力做的功为1.6×10-7J。再把这个电荷从B点移动到C点，静电力做的功-4.0×10-7J。（1）A、B、C 三点中，哪点电势最高？哪点电势最低？
解：电荷从A点移动到B点，静电力做正功，所以A点电势比B点电势高。 电荷从B点移动到C点，静电力做负功，所以C点电势比B点电势高。 但C、B之间电势差的绝对值比A、B 之间电势差的绝对值大，所以C点电势最高，A点电势次之，B点电势最低。
在匀强电场中把电荷量为 2.0×10-9C 的点电荷从A点移动到B点，静电力做的功为1.6×10-7J。再把这个电荷从B点移动到C点，静电力做的功-4.0×10-7J。（2）A、B 间 ，B、C 间 ，A、C 间的电势差各是多大？
在匀强电场中把电荷量为 2.0×10-9C 的点电荷从A点移动到B点，静电力做的功为1.6×10-7J。再把这个电荷从B点移动到C点，静电力做的功-4.0×10-7J。（3）把电荷量为-1.5×10-9C 的点电荷从A 点移动到C点静电力做的功是多少？（4）根据以上结果，定性地画出电场分布的示意图，标出A、B、C 三点可能的位置。
即静电力做正功1.8×10-7J
（4）电场分布示意图和 A、 B、C 三点可能的位置如图10.2-1所示
定义：电场中电势相同的各点构成的面叫做等势面
依据：等势面上各点电势相等，在等势面上移动电荷，电场力不做功。
依据：等势面与电场线垂直
电场线跟等势面垂直电场线由电势高的等势面指向电势低的等势面同一副图中，两个相邻的等势面间电势差是相等的在等势面上移动电荷，静电力不做功
电势差：电场中，两点之间的差值也叫电压UAB=φA-φB=-(φB-φA)=-UBA静电力做功与电势差的关系WAB=qUAB等势面：电场中电势相等的各点构成的面
3．将一个电荷量为1×10⁻⁸C的正电荷从电场中的M点移动到N点，电场力做的功为WMN=5×10⁻⁸J。则UMN=(　　）A．5VB．-5VC．0.2VD．-0.2V
5．（多选）如图所示是两个带电体周围的电场线和等势线分布示意图，图中的图线具有对称性，下列叙述正确的是（　　）A．实线表示等势线，虚线表示电场线B．两个带电体都带正电，且电量相同C．等势线在两带电体的连线中点相交D．A点电势高于B点，A点场强大于B点
