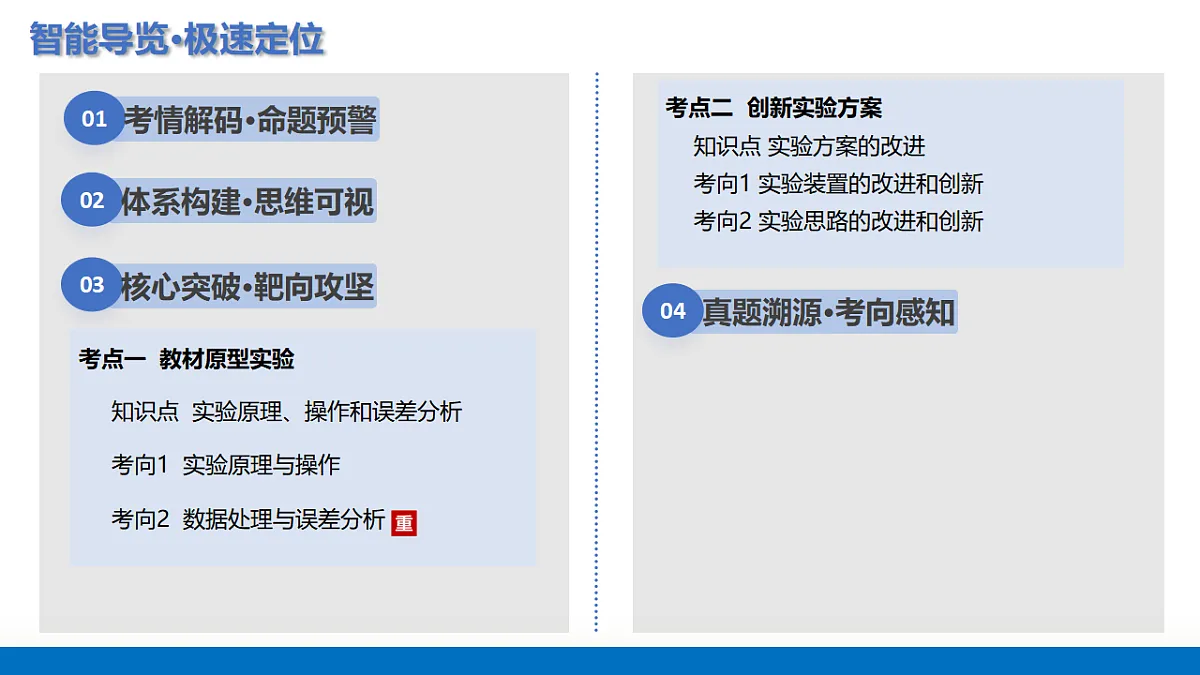

第43讲 讲师：xxx重点实验：测量电源的电动势和内阻01考情解码·命题预警智能导览·极速定位考点一 教材原型实验 知识点 实验原理、操作和误差分析考向1 实验原理与操作考向2 数据处理与误差分析考点二 创新实验方案 知识点 实验方案的改进考向1 实验装置的改进和创新考向2 实验思路的改进和创新01 考情解码·命题预警02 体系构建·思维可视03 核心突破·靶向攻坚知识点 实验原理、操作和误差分析（一）实验目的1.测量电源的电动势和内阻。2.加深对闭合电路欧姆定律的理解。（二）实验思路如图甲或图乙所示,改变R的阻值,从电压表和电流表中读出几组U、I值,利用闭合电路的欧姆定律求E、r值。知识点 实验原理、操作和误差分析 知识点 实验原理、操作和误差分析方法二:用作图法处理数据,如图所示。 （六）误差分析1.由于读数不准和电表线性不良引起误差。2.用图像法求E和r时,由于作图不准确造成误差。3.实验时通电时间过长或电流过大,都会引起E、r变化。知识点 实验原理、操作和误差分析4.若采用图甲电路,由于电压表的分流作用造成误差,电压值越大,电压表的分流越多,对应的I真与I测的差值越大。其U-I图像如图丙所示。结论:E测”“
