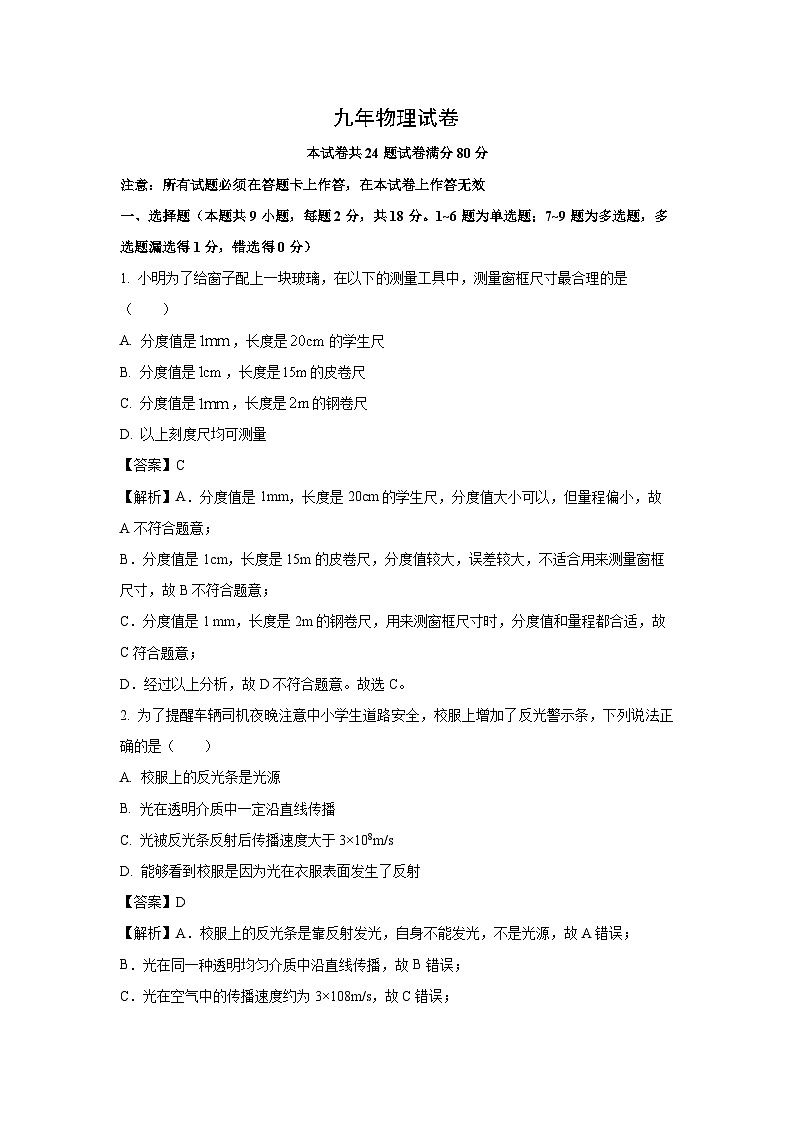

2025年辽宁省鞍山市铁东区中考三模物理试卷

这是一份2025年辽宁省鞍山市铁东区中考三模物理试卷，共23页。试卷主要包含了选择题，填空题，作图题，实验题，综合应用题等内容，欢迎下载使用。
注意：所有试题必须在答题卡上作答，在本试卷上作答无效
一、选择题（本题共9小题，每题2分，共18分。1~6题为单选题；7~9题为多选题，多选题漏选得1分，错选得0分）
1. 小明为了给窗子配上一块玻璃，在以下的测量工具中，测量窗框尺寸最合理的是（ ）
A. 分度值是，长度是的学生尺
B. 分度值是，长度是的皮卷尺
C. 分度值是，长度是的钢卷尺
D. 以上刻度尺均可测量
【答案】C
【解析】A．分度值是1mm，长度是20cm的学生尺，分度值大小可以，但量程偏小，故A不符合题意；
B．分度值是1cm，长度是15m的皮卷尺，分度值较大，误差较大，不适合用来测量窗框尺寸，故B不符合题意；
C．分度值是1 mm，长度是2m的钢卷尺，用来测窗框尺寸时，分度值和量程都合适，故C符合题意；
D．经过以上分析，故D不符合题意。故选C。
2. 为了提醒车辆司机夜晚注意中小学生道路安全，校服上增加了反光警示条，下列说法正确的是（ ）
A. 校服上的反光条是光源
B. 光在透明介质中一定沿直线传播
C. 光被反光条反射后传播速度大于3×108m/s
D. 能够看到校服是因为光在衣服表面发生了反射
【答案】D
【解析】A．校服上的反光条是靠反射发光，自身不能发光，不是光源，故A错误；
B．光在同一种透明均匀介质中沿直线传播，故B错误；
C．光在空气中的传播速度约为3×108m/s，故C错误；
D．能够看到校服是因为光在衣服表面发生了漫反射，故D正确。故选D。

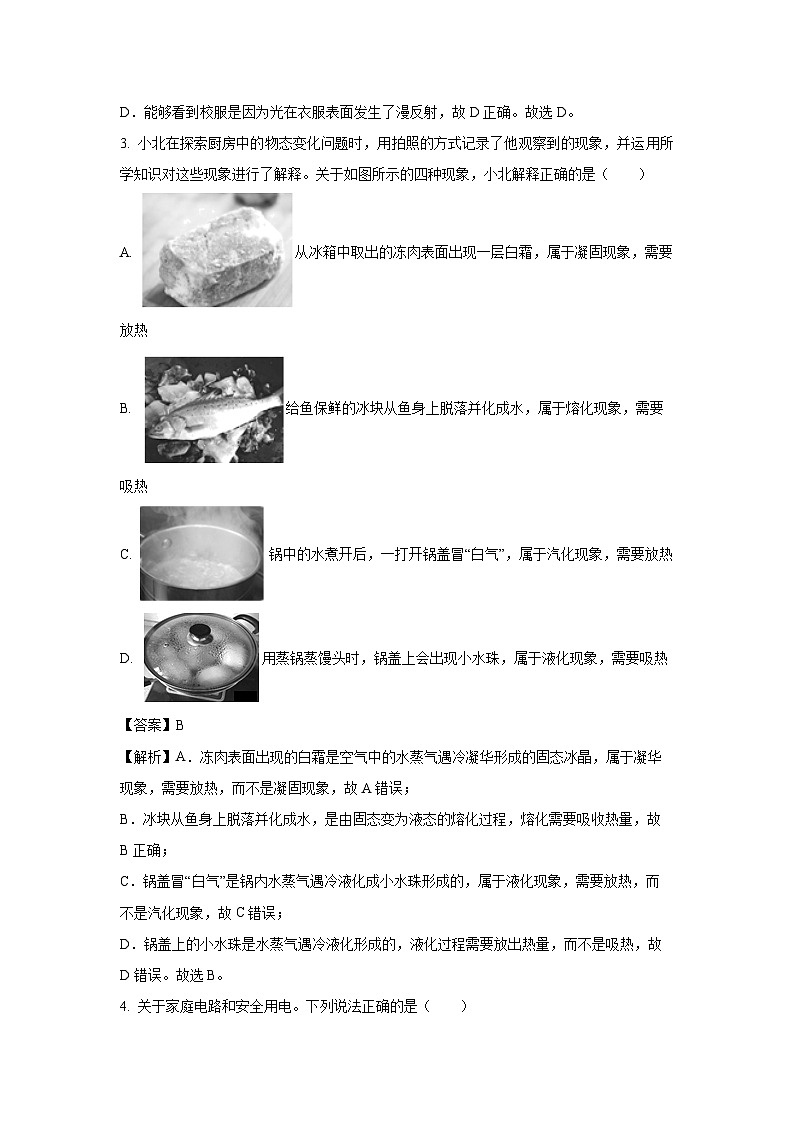

3. 小北在探索厨房中的物态变化问题时，用拍照的方式记录了他观察到的现象，并运用所学知识对这些现象进行了解释。关于如图所示的四种现象，小北解释正确的是（ ）
A. 从冰箱中取出的冻肉表面出现一层白霜，属于凝固现象，需要放热
B. 给鱼保鲜的冰块从鱼身上脱落并化成水，属于熔化现象，需要吸热
C. 锅中的水煮开后，一打开锅盖冒“白气”，属于汽化现象，需要放热
D. 用蒸锅蒸馒头时，锅盖上会出现小水珠，属于液化现象，需要吸热
【答案】B
【解析】A．冻肉表面出现的白霜是空气中的水蒸气遇冷凝华形成的固态冰晶，属于凝华现象，需要放热，而不是凝固现象，故A错误；
B．冰块从鱼身上脱落并化成水，是由固态变为液态的熔化过程，熔化需要吸收热量，故B正确；
C．锅盖冒“白气”是锅内水蒸气遇冷液化成小水珠形成的，属于液化现象，需要放热，而不是汽化现象，故C错误；
D．锅盖上的小水珠是水蒸气遇冷液化形成的，液化过程需要放出热量，而不是吸热，故D错误。故选B。
4. 关于家庭电路和安全用电。下列说法正确的是（ ）
A. 图甲的连接方式符合安全用电的原则
B. 图乙的方式使用螺丝刀式的试电笔接触火线，氖管会发光
C. 图丙空气开关跳闸，可能是家庭电路出现短路造成的
D. 图丁接在该电能表上的用电器同时工作时总功率不能超过2200W
【答案】C
【解析】A．在家庭电路中，开关应接在火线与用电器之间，图甲中开关接在零线与用电器之间，不符合安全用电原则，故A错误；
B．使用试电笔时，手要接触笔尾金属体，图乙中手没有接触笔尾金属体，氖管不会发光，故B错误；
C．家庭电路中空气开关跳闸，原因可能是短路，也可能是用电器总功率过大，故C正确；
D．电能表上 “10 (40) A”，其中 40A 是允许通过的最大电流，则最大总功率
所以接在该电能表上的用电器同时工作时总功率不能超过 8800W，故D错误。故选C。
5. 如图甲所示，小红和同学正在踢毽子。小红先后以速度大小相同的初速度分别沿竖直向上和斜向上方向将毽子踢出，如图乙所示（忽略空气阻力）。下列说法正确的是（ ）

A. 毽子上升过程中，踢力对它做功
B. 踢出的毽子向上运动的过程中，毽子的惯性减小
C. 毽子竖直上升能到达的最高点高于斜向上能到达的最高点
D. 落回地面静止后，毽子对地面的压力和地面对它的支持力是一对平衡力
【答案】C
【解析】A．毽子上升过程中，不再受到踢力作用，所以踢力对它不做功，故A错误；
B．惯性大小与物体质量有关。踢出的毽子向上运动的过程中，毽子质量不变，惯性不变，故B错误；
C．两种情况下毽子的初始速度相同，初始动能相同。忽略空气阻力，毽子的机械能不变，毽子竖直上升到最高点时，速度为零，动能为零，毽子的初始动能全部转化为重力势能；斜向上方向将毽子踢出，毽子在最高点时，速度不为零，毽子的初始动能有一部分转化为重力势能。所以毽子竖直向上到最高点时的重力势能大于斜向上到最高点时的重力势能，毽子质量不变，则毽子竖直上升能到达的最高点高于斜向上能到达的最高点，故C正确；
D．落回地面静止后，毽子对地面的压力和地面对它的支持力是一对相互作用力，故D错误。故选C。
6. 在学习了电流表的使用后，小莉连接了如图所示的电路，下列说法正确的是（ ）
A. 闭合开关，灯L1、L2均发光
B. 闭合开关，电流表有示数
C. 仅将导线①的左端改接到灯L1左端，闭合开关，灯L1和L2并联，电流表测量灯L1中的电流
D. 仅撤掉导线②，闭合开关，灯L1和L2串联，电流表能测量L1和L2中的电流
【答案】D
【解析】AB．由图可知，闭合开关，灯泡L2和电流表被短路，灯L1发光，L2不发光，电流表无示数，故AB错误；
C．仅将导线①的左端改接到灯L1左端，闭合开关，灯L1和L2并联，电流表测量灯L2中的电流，故C错误；
D．仅撤掉导线②，闭合开关，电流依次通过L2、电流表和L1，灯L1和L2串联，电流表测量L1和L2中的电流，故D正确。故选D。
7. 下列关于能源和材料的说法正确的是（ ）
A. 氢动力无人机在极寒环境下巡检试飞成功，氢燃料属于一次能源
B. 集成电路产业被誉为“工业的粮食”，它由半导体材料制成
C. 我国第四代核电技术达到全球领先水平，核电站是利用核聚变发电的
D. 碳纤维复合材料已用于歼20战机上，碳纤维材料具有较小的密度
【答案】BD
【解析】A．氢燃料是通过其他能源比如电解水加工获得的，属于二次能源，而非直接从自然界获得，故A错误；
B．集成电路由半导体材料硅、锗等制成，被广泛称为“工业的粮食”，故B正确；
C．核电站是利用可控的核裂变发电的，而不是核聚变发电，故C错误；
D．碳纤维复合材料的特点是密度小、强度高，体积相同的情况下，碳纤维复合材料的质量更小，更适用于战机，可减轻重量，故D正确。故选BD。
8. 对下列各图的分析中正确的是（ ）
A. 闭合开关，导体在轨道上运动是应用了磁场对电流有力的作用的原理
B. 动圈式话筒与电动机的工作原理相同
C. 当开关由位置2接到位置1时，下方挂铁块弹簧被拉长，说明电流越大，电磁铁磁性越强
D. 闭合开关，小磁针N极向左偏转
【答案】AD
【解析】A．如图甲所示，是电动机原理图，通电导线周围存在磁场，相当于一个磁体，该磁体放置在磁场中会受到力的作用，从而导体在轨道上就会运动，故A正确；
B．动圈式话筒是利用磁生电的原理工作的，即闭合电路的部分导体切割磁感线时，产生感应电流，而电动机的工作原理是利用通电导线在磁场中受到力的作用，动圈式话筒与电动机的工作原理不相同，故B错误；
C．当开关由位置2接到位置1时，电磁铁接入的线圈匝数变多，磁性变强，下方挂铁块的弹簧被拉长，线圈内阻比较小，对电路中的电流影响不大，故C错误；
D．闭合开关，根据右手安培定则，四指的方向为电流的方向，大拇指的指向为N极，故该螺线管左端为N极，故小磁针N极向左偏转，D正确。故选AD。
9. 学校科技展示活动中，小强同学展示了一辆自己组装的玩具车，它具有“原地灯光秀”“调速前进”和“定速后退”三种工作模式。通过控制开关S1、S2和滑动变阻器R1来改变灯L的亮度，实现“原地灯光秀”；通过改变直流电动机的转动方向及转速，实现“调速前进”或“定速后退”，如图所示。已知电源电压不变，标有“0.6A”灯L的电阻不变且RL=10Ω，定值电阻R2=15Ω。当玩具车工作在“原地灯光秀”模式时，电流表A的最大示数为0.4A。下列说法正确的是（ ）
A. 电源电压为6V
B. S闭合，S1接2，S2接2时，玩具车处于“定速后退”模式
C. 三种工作模式中，电路消耗的总功率不超过10W
D. 该电路只能实现三种工作模式
【答案】CD
【解析】A．根据题意，通过控制开关S1、S2和滑动变阻器R1来改变灯L亮度，实现“原地灯光秀”，此时直流电动机不连入电路，因此S闭合，S1接1，S2接1时，玩具车处于“原地灯光秀”模式；当玩具车工作在“原地灯光秀”模式时，电流表A的最大示数为0.4A，电源电压不变，根据欧姆定律可知，电路中总电阻最小时电流最大，因此此时滑动变阻器R1连入电路的电阻为零，电路为灯L与R2的串联电路电源电压为
故A错误；
B．S闭合，S1接2，S2接2时，只有灯泡连入电路，玩具车处于“原地灯光”模式，但不能改变灯泡的亮度，故B错误；
C．根据题意，通过改变直流电动机的转动方向及转速，实现“调速前进”或“定速后退”，说明玩具车前进时需要用滑动变阻器R1来实现“调速”，但后退时电路中没有滑动变阻器R1，以实现“定速”，因此S闭合，S1接1，S2接2时，电动机与滑动变阻器R1、灯L串联，玩具车处于“调速前进”模式；S闭合，S1接2，S2接1时，R2与电动机、灯L串联，玩具车处于“定速后退”模式；根据可知当电路中的电阻最小时电功率最大，根据电阻的串并联特点可知处于“调速前进”模式时电路中电流达到最大时电功率最大；由于灯泡的最大电流为0.6A，则最大电功率
故C正确；
D．通过控制开关的通断可实现电动机与滑动变阻器R1、灯L串联，R2与电动机、灯L串联灯L与滑动变阻器R1、R2串联三种工作模式，S闭合，S1接2，S2接2时，只有灯泡连入电路，由于灯泡的额定电流为0.6A，会烧坏灯泡，则此工作模式不可取，故该电路只能实现三种工作模式，故D正确。故选CD。
二、填空题（本题共6小题，每空1分，共12分）
10. 如图该装置能探究声音产生的原因，还能探究声音的响度和________的关系；乒乓球在实验中的作用是：________。
【答案】 振幅 放大音叉的微小振动
【解析】[1]用较大的力敲击音叉，音叉发出的声音的响度较大，靠近乒乓球时，乒乓球被弹起的高度变高，即音叉振幅较大，可以得出“振幅越大，响度越大”的实验结论，故该实验装置能探究声音的响度和振幅的关系。
[2]音叉的振动情况不易观察，当振动的音叉靠近乒乓球时，乒乓球被弹起的高度变化明显，易于观察，能间接反映音叉的振动情况，故乒乓球在实验中的作用是“放大音叉的微小振动”。
11. 大盘鸡是新疆人民“舌尖上的美食”。刚出锅的大盘鸡满屋飘香是由于________现象造成的，烹饪过程中其内能是通过________方式改变的。
【答案】 扩散 热传递
【解析】[1]刚出锅的大盘鸡中包含的香味分子在永不停息地做无规则运动，从而扩散到空气中，人闻到香味，这是扩散现象。
[2]烹饪时通过加热（如炉火加热锅具）使食物温度升高，内能增加，属于通过热传递的方式改变内能。
12. 小明水平抛出剖面图形状为___________圆形玩具飞盘，初始阶段飞盘轨迹如图中虚线所示，所以飞盘在爬升过程中，飞盘受到___________（选填“平衡力”或“非平衡力”）作用；该阶段飞盘的凸面应该向 ___________（选填“上”或“下”）。
【答案】 非平衡力 上
【解析】[1][2]小明水平抛出剖面图形状为圆形玩具飞盘，飞盘在爬升过程中，做曲线运动，飞盘飞行过程中处于非平衡状态，飞盘受到的是非平衡力。
[3]只有飞盘的上表面凸起，下面平直，飞盘升空时，流过飞盘上方的空气流速大、压强小，流过飞盘下方的空气流速小、压强大，在这个压强差造成的压力差的作用下，快速前进的飞盘才会越升越高。
13. 将物体A、B置于如图所示的装置中，物体B恰好匀速下降，已知A重60N，底面积为200cm2，B重10N，底面积为300cm2，则A对水平面的压强为________Pa；若对A施加一个水平向左的拉力F，刚好使A在原来的水平面上匀速向左运动，则拉力F大小为________N。（不计绳重、滑轮重及绳子与滑轮间的摩擦）
【答案】 3×103 40
【解析】[1]物体A对水平面的压力
物体A对水平面的压强
[2]物体B恰好匀速下降时，物体A受到的拉力
此时物体A受到的摩擦力
当对A施加一个水平向左的拉力F，使A匀速向左运动时，压力和接触面粗糙程度不变，摩擦力大小不变，方向变为向右，此时F与向右的摩擦力和向右的绳子拉力平衡，则向左的拉力
14. 在图所示的电路中，电源电压为不变。闭合开关后，电路正常工作，一段时间后，观察到电压表示数为。若电路中仅有一处故障，且只发生在电阻或上。
（1）故障可能是___________；
（2）为确定具体故障，小嘉提出三种方法：①闭合开关，移动滑动变阻器的滑片；②用完好电阻替换，闭合开关；③将滑动变阻器与电压表位置互换，闭合开关。请选出可行的方法，写出观察到的电表示数（或示数变化情况）及对应的故障。___________
【答案】（1）短路或断路 （2）见解析
【解析】【小问1详解】
已知电源电压为U0不变，闭合开关S后电路正常工作，一段时间后观察到电压表示数为U0，且电路中仅有一处故障，只发生在电阻R1或R2上。 若R1短路，此时电压表与电源两极相连，电压表测量的是电源电压，所以电压表示数为U0。若R2断路，电压表与R1串联在电路中，电压表测电源电压，示数也为U0。当R1断路时没有电流通过电压表，电压表的示数为0；R2短路时，电压表也被短路，此时电压表的示数也为0。因此，故障可能是R1短路或R2断路。
【小问2详解】
方法①：闭合开关，移动滑动变阻器R2的滑片P，若故障是R1短路，电路中只有R2工作，其两端电压等于电源电压。移动滑片的过程中，电压表示数始终为U0。若故障是R2断路，移动滑片R2仍断路，电压表与R1串联在电路中测电源电压 ，电压表示数始终为U0。 两种情况下电压表的示数相同，该方法无法区分故障是R1短路还是R2断路。
方法②：用完好电阻R0替换R1，闭合开关，若故障是R1短路，用完好电阻R0替换R1后，R0与R2串联，电压表测量的是R2两端的电压，由串联电路电压规律可知，此时电压表示数小于U0。 若故障是R2断路，用完好电阻R0替换R1后，电压表串联在电路中测电源电压，电压表示数为U0。两种情况下电压表的示数不同，通过电压表示数是否变化可以确定故障，所以该方法可行。
方法③：将滑动变阻器R2与电压表位置互换，闭合开关，若故障是R2断路，电压表串联在电路中，测电源电压，示数为电源电压U0。 若故障是R1短路，电压表直接测量电源电压，电压表示数为U0，两种情况下电压表示数相同，不能通过电压表示数确定电路故障。此方法不可行。
15. 重力储能是一种新型储能方式，它通过提升或放下重物实现能量的储存或释放，能量转化过程如图1所示。空白处的能量形式是______。重力储能可有效提升风能、太阳能等新能源的综合开发利用水平。储能系统将2个质量均为，重物从30m高处放回地面的发电过程中，产生的电能为，则该过程的发电效率是______。
【答案】 机械能 80%
【解析】[1]重物被提升，高度增大，重力势能增大，所以机械能增大，因此将电能转化为机械能储存起来。
[2]2个重物的重力为G=mg=2×3×104kg×10N/kg=6×105N
重力储能系统对重物做的功为W′=Gh=6×105N×30m=1.8×107J
重力储能系统放下重物发电的效率为
三、作图题（本题共2小题，每小题2分，共4分）
16. 如图所示是一种抽水马桶水箱自动上水装置的示意图。当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。请在图中画出B点所受竖直方向的阻力F2和浮球所受重力的示意图。
【答案】
【解析】当水箱中水位上升时，B点向下运动，受到竖直向上的阻力F2，从B点开始，沿竖直向上的方向作一条带箭头的线段表示阻力，在箭头旁边标上F2；浮球受到的重力作用点可画在浮球几何中心，从浮球重力作用点开始，沿竖直向下的方向作一条带箭头的线段表示重力，在箭头旁边标上G。如图所示：
17. 如图，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像。图中A、B两点，其中有一个是路灯，另一个是路灯的像，在图中画出水下E处的潜水员看到路灯的光路图。
【答案】
【解析】由题意可知，光从空气斜射入水中，折射角小于入射角，而人看到的像实际是折射光线的反向延长线的交点，所以在水中看到的像比实际上的物要高，即B是路灯的虚像点，A是路灯的发光点，所以连接眼睛处的E点与像点B，EB与界面的交点即为入射点O，则OE为折射光线，连接AO，AO就是入射光线，即可完成水下E处的潜水员看到路灯A的光路图，如图所示：
四、实验题（本题共4小题，共24分）
18. 在实践活动中同学们用小纸锅烧水，如图甲所示。为什么水能烧开而纸锅不会燃烧呢？带着这个问题，同学们开始探究水沸腾时温度变化的特点。
（1）如图乙，在安装实验器材调整铁圈A高度时________（选填“需要”或“不需要”）点燃酒精灯，为完成该实验，除了图中的器材外，还需要的测量工具是________；
（2）用酒精灯给水加热至沸腾，沸腾时观察到水中的气泡逐渐变大原因是：气泡在上升过程中不断有水蒸气加入，同时气泡在上升时在水中的深度减小，气泡受到水的压强________导致的；
（3）图丁中是两名同学根据各自实验数据绘制的水温随时间变化的图象。他们选用的实验装置相同，则a、b图象不同的主要原因是________；
（4）水在沸腾过程中，需要吸收热量，为了验证这一结论，需要进行的操作是________，并观察水是否继续沸腾；
（5）交流评估环节中，同学们提出了观点，纸锅烧水实验中，纸锅不会燃烧的原因是：纸的着火点________水的沸点，水沸腾后继续吸热，温度不变。
【答案】（1） 需要 秒表 （2）减小 （3）水的初温不同
（4）撤走酒精灯
（5）高于
【解析】【小问1详解】
[1]实验中，需要用酒精灯的外焰加热，调整铁圈A的高度时，需要点燃酒精灯。
[2]实验中，需要记录不同时间对应的水的温度，所以还需要的测量工具是秒表。
【小问2详解】
气泡在上升过程中，在水中的深度减小，据知，所受的水的压强减小。
【小问3详解】
图丁中，沸腾时，两图像的温度相同，即沸点相同，而a的初温比b的高，加热至沸腾所需的时间比b的短，则两图象不同的主要原因是水的初温不同。
【小问4详解】
若撤走酒精灯，则水不能继续吸热，观察水是否继续沸腾，可验证水沸腾时是否需要吸热。
【小问5详解】
水沸腾后，需要继续吸热，但温度保持不变，而纸锅不会燃烧，是因为纸的着火点比水的沸点高，水沸腾后，温度无法到达纸的着火点。
19. 在探究凸透镜成像规律的实验中：
（1）如图1所示，为了测出凸透镜的焦距，小明同学让一束平行光正对凸透镜照射，再把光屏放在它的另一侧，改变凸透镜与________的距离（选填“光源”或“光屏”），直到光屏上出现一个最小、最亮的光斑；
（2）实验中固定好透镜和蜡烛后，若发现无论如何移动光屏，光屏只有一个与透镜大小几乎相同的光斑，其原因可能是________；
（3）在实验时，小明用该凸透镜观察小红的眼睛，看到小红的眼睛如图2所示，要看到如图A的情形，物距应该满足的条件是________；
（4）小明将蜡烛、凸透镜和光屏安装在光具座上如图3所示，要使烛焰的像能成在光屏的中央，应将蜡烛向________调整；
（5）调整蜡烛后，当蜡烛、凸透镜和光屏处于如图3的位置时，光屏上呈现的像是模糊的。如果保持图3中蜡烛、凸透镜和光屏的位置不变，在凸透镜前放置一个度数合适的________眼镜片，也可以在光屏上获得清晰的像；
（6）小华用发光二极管按“E”排列在板上替代蜡烛作为光源，实验装置如图4所示。同学们对小华使用的实验装置进行了评价，优点是可以比较物与像的大小和________关系，但也存在一定的缺陷，小红认为选择字母“F”更好。
【答案】（1）光屏 （2）蜡烛放在了凸透镜的焦点上
（3）大于10cm且小于20cm
（4）下 （5）近视
（6）左右
【解析】【小问1详解】
要测凸透镜的焦距，让平行光正对凸透镜照射，应改变凸透镜与光屏的距离，直到光屏上出现最小、最亮的光斑，这个光斑到凸透镜光心的距离就是焦距。由图知道，尺子分度值为1cm，焦距为
【小问2详解】
实验中固定好透镜和蜡烛后，若无论如何移动光屏，光屏只有一个与透镜大小几乎相同的光斑，其原因可能是蜡烛放在了凸透镜的焦点处，此时经凸透镜折射后的光线平行射出，在光屏上形成与透镜大小几乎相同的光斑。
【小问3详解】
看到如图A的情形，像是倒立、放大的实像，根据凸透镜成像规律，物距应该满足的条件是大于1倍焦距小于2倍焦距，即大于10cm且小于20cm。
【小问4详解】
由图3知道，蜡烛、凸透镜、光屏三者的中心不在同一高度，要使烛焰的像能成在光屏的中央，根据 “过光心的光线传播方向不变”，应将蜡烛向下调整，使三者中心在同一高度。
【小问5详解】
由图3知道，物距大于二倍焦距，像距应该大于一倍焦距小于二倍焦距，但此时像距较大，像成在光屏前方，要在光屏上获得清晰的像，应使光线发散一些，凹透镜对光线有发散作用，近视眼镜片是凹透镜，所以在凸透镜前放置一个度数合适的近视眼镜片，也可以在光屏上获得清晰的像。
【小问6详解】
用发光二极管按“E”排列在板上替代蜡烛作为光源，优点是可以比较物与像的大小和左右关系；选择字母“F”更好，因为“F“的结构更有利于观察像与物的上下、左右关系。
20. 相对于其它消毒液，次氯酸的消杀新冠病毒效果较好，也较为安全。小明利用天平、量筒等实验器材测量某品牌次氯酸的密度。
（1）将天平放在水平桌面上，将游码移至标尺左端的零刻度线处，此时指针位置如题图甲所示，应向________调节平衡螺母直至天平平衡；
（2）测量步骤如下：
①在烧杯中倒入适量消毒液，用天平测出烧杯和次氯酸的总质量为78g；
②将烧杯中部分次氯酸倒入量筒，液面位置如题图乙所示，量筒内次氯酸的体积为________；
③用天平测出烧杯和剩余次氯酸的质量如题图丙所示；
④次氯酸的密度为________；
（3）小明测量一个木块（）的密度，由于木块体积较大无法放入量筒，于是利用电子秤、一根细钢针、烧杯和水设计如下实验，测出了木块的密度；
①如题图丁所示向烧杯中倒入适量水，电子秤的示数为；
②如题图戊所示将木块放在水中，静止时电子秤的示数为；
③_________，电子秤的示数为；
④木块密度_________（用、、和表示）。
（4）测完密度后，小明发现由于电子秤没调零，每次测量结果都偏大3g，则测得的木块密度_________（选填“偏大”、“偏小”或“不变”）。
【答案】 （1） 左
（2）②. 40 ④. 0.85
（3）③. 用细钢针将木块压入水中，使其浸没 ④.
（4） 不变
【解析】（1）[1]由图甲得，指针指向分度盘的右边，相当于天平右边质量偏大，调节平衡时，应将平衡螺母向左调节，使天平在水平位置平衡。
（2）[2]由图乙得，量筒的分度值是2mL，量筒内次氯酸的体积为
[3]由图丙得，烧杯和剩余次氯酸的质量
量筒内次氯酸的质量为
次氯酸的密度为
（3）[5][6]用细钢针将木块压入水中，使木块浸没在水中，木块排开的水的质量为
由得，木块的体积
由浮沉条件、、得，木块质量
木块密度
（4）[7]测完密度后，小明发现由于电子秤没调零，每次测量结果都偏大3g，测得的木块的质量与体积都是准确的，则测得的木块密度不变。
21. 某实验小组探究“电流与电压、电阻关系”，使用的实验器材有：电压为6V的电源，电流表、电压表各一个，开关一个，5、10、15、30的定值电阻各一个，规格为“20，1A”的滑动变阻器一个，导线若干。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整_______；（要求：向右移动滑片时，电路中的电流变小，且导线不能交叉）
（2）电路连接正确后，将滑动变阻器的滑片_______，闭合开关；
（3）探究电流与电阻的关系时，所测得的几组电流、电阻值如表所示。由于操作不当，导致第________组数据存在错误，请判断产生实验数据错误的原因是________。纠正错误以后，该小组用30的电阻替换15的阻进行了第4次实验，发现实验无法进行下去，为完成第4次实验，同学们提出了解决方案是________；
（4）小明同学只把实验电路中定值电阻换成了一只标有“5V，?W”的小灯泡，来测量小灯泡的电功率。通过多次实验，绘制出了小灯泡的I-U关系图象如图丙所示，根据图象可知小灯泡的额定功率为________W。
【答案】（1） （2）移至最右端
（3） 3 没有控制定值电阻两端的电压不变 更换最大阻值大于或等于30Ω的滑动变阻器
（4）2.75
【解析】【小问1详解】
将滑动变阻器、定值电阻、电流表、开关串联在电路中，电压表与定值电阻并联，滑动变阻器一上一下的串联在电路中，向右移动滑片时，电路中的电流变小，滑动变阻器接入电路中阻值增大，则滑动变阻器应该接左下接线柱，电路图如下图所示：
【小问2详解】
为保护电路，闭合开关前，应将滑动变阻器的滑片移至阻值最大处，即最右端。
【小问3详解】
[1][2]探究电流与电阻关系时，由控制变量法可知，需要调节滑动变阻器的滑片，保持定值电阻两端的电压一定；表中第1次实验时，电阻两端的电压
第2次实验时，电阻两端的电压
第3次实验时，电阻两端的电压
所以，第3次实验的电流值存在错误，产生错误的原因是没有移动变阻器的滑片控制定值电阻两端的电压不变。
[3]纠正错误以后，该小组用30Ω的电阻替换15Ω的电阻进行了第4次实验，当R4=30Ω时，由于要保持电阻两端电压为UR=3V不变，则滑动变阻器两端分得的电压为
此时电路中的电流
则滑动变阻器需要接入电路的阻值为
所以，此时滑动变阻器的最大阻值不能满足要求，故应更换最大阻值大于或等于30Ω的滑动变阻器进行实验。
【小问4详解】
由题意可知，小灯泡的额定电压为5V，由图丙知道，当小灯泡两端电压为5V，此时通过小灯泡的电流为0.55A，小灯泡的额定功率
五、综合应用题（本题共3小题，共22分）
22. 如图是粮食烘干机的原理电路。控制电路的电源电压为，热敏电阻用于监测粮食的温度，阻值随温度变化关系如图乙，定值电阻为，继电器线圈电阻不计；受控电路的电源电压为。闭合开关，机器稳定工作后，在冷风与热风两档之间自动切换，线圈中的电流始终保持在与之间，受控电路的功率分别为和。求：
（1）当吹热风时，的最小阻值。
（2）电热丝工作放出热量。
（3）烘干机正常工作的温度范围。
【答案】（1）30Ω （2）2.4×105J （3）
【解析】【小问1详解】
当线圈中的电流为时，衔铁被吸下，电热丝与风扇并联，吹热风。由图可知，控制电路中与并联，通过R0电流
通过Rx的电流
Rx电阻
【小问2详解】
电热丝工作的电功率
电热丝工作10min放出热量
【小问3详解】
当线圈中的电流为时，衔铁被释放，电热丝断开，风扇工作吹冷风。
Rx电流
Rx电阻
即正常工作时
由乙图可知：烘干机正常工作时的温度范围为。
23. 图甲是我国自主研发建造的全球首座十万吨级深水半潜式生产、储油平台—“深海一号”能源站，它由上部模块和下部浮体组成。其中下部浮体（如图乙所示）由浮箱和4个中空立柱组成。（g取10N/kg，ρ海水取1×103kg/m3）
（1）“深海一号”能源站下部浮体组装时，使用吊机将一个竖直立在水平地面上的质量为0.32万吨的立柱吊起，放置在9m高的浮箱上，用时1min36s，求该过程中吊机对立柱所做有用功的功率；
（2）如图丙，“深海一号”能源站在固定海域漂浮作业，开采的凝析油储存在中空立柱内的储油舱中。现将立柱储油舱中存储的2万立方米凝析油转移到运油船中，转移完成后，储油平台排开海水的体积减少多少立方米？（ρ凝析油=0.8×103kg/m3）
【答案】（1）3×106W （2）1.6×104m3
【解析】【小问1详解】
该过程中吊机对立柱所做有用功为
该过程中吊机对立柱所做有用功的功率为
【小问2详解】
2万立方米凝析油的质量为
由于储油平台始终漂浮，减少的浮力与油的重力相等为
储油平台排开海水的体积减少量为
24. 我国的核电事业发展迅速，已经建成几座核电站，其中广东大亚湾核电站每年发电量约70%的电力供应香港，30%的电力供应广东电网。在保证输送功率不变的情况下，远距离送电采取高压送电的方式来实施。图1是核电站的工作原理图和远距离输电流程示意图。
（1）核电站中发电机是英国物理学家________在10年中做了多次探索，发现了利用磁场产生电流的条件和规律，这样产生的电流叫________，根据这个发现，后来发明了发电机。
（2）关于远距离输电，下列表述正确的是（ ）
A. 提高输电电压可以减小输电线电阻，从而减小输电损失
B. 在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小
C. 若能研制出常温下的超导体，用它制作远距离输电导线，将不需要高压输电方式
（3）若核电站的发电输出电功率为：，用10kV的高压进行输电，若此时输电线的电阻为5Ω，输电线上的热损耗功率为________W；在输送功率不变时，若改用1000kV的电压输电，则此时导线上的热损耗功率与原来导线上的热损耗功率之比为________；
（4）远距离输电时某处发生了短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图2所示的电路进行测量，已知甲、乙两地的每根输电线每千米的电阻为，电压表示数为3V，电流表示数为0.5A，则短路位置到甲地的距离为________km。
【答案】（1） 法拉第 感应电流
（2）C （3） 1:10000
（4）15
【解析】小问1详解】
[1][2]英国物理学家法拉第发现电磁感应现象，即利用磁场产生电流，产生的电流叫感应电流，据此发明发电机。
【小问2详解】
A．输电电压不影响输电线电阻（电阻由导线材料、长度、横截面积等决定），故A错误；
B．根据，输送电压一定，输送功率越大，电流越大，根据，电能损失越大，故B错误；
C．常温超导体电阻为，不用考虑电热损失，无需高压输电，故C正确。故选C。
【小问3详解】
[1]先根据求电流
输电线上的热损耗功率为
[2]输送功率不变，热损耗功率之比为
【小问4详解】
检测电路输电线的总电阻
每根输电线每千米电阻，则导线长度为
短路位置到甲地距离实验次数
1
2
3
电阻R/
5
10
15
电流I/A
0.6
0.3
0.24
