第41讲+电学实验必须熟练掌握的基本技能（复习课件）（全国通用）2026年高考物理一轮复习讲练测

这是一份第41讲+电学实验必须熟练掌握的基本技能（复习课件）（全国通用）2026年高考物理一轮复习讲练测，共68页。

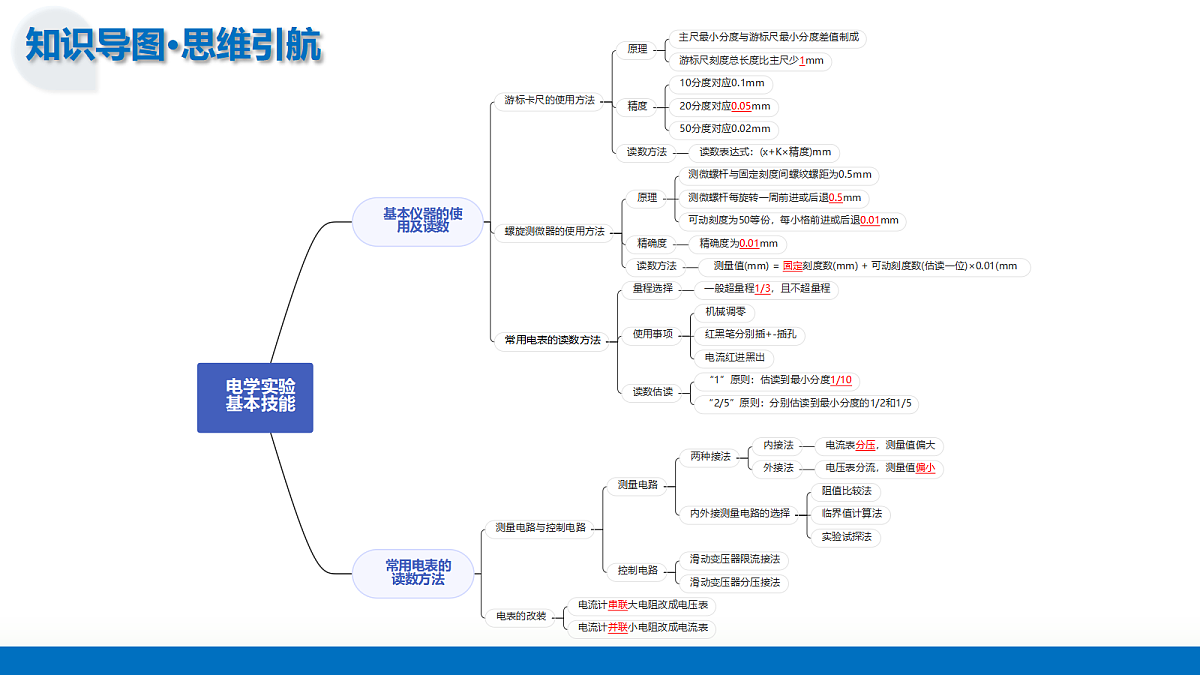

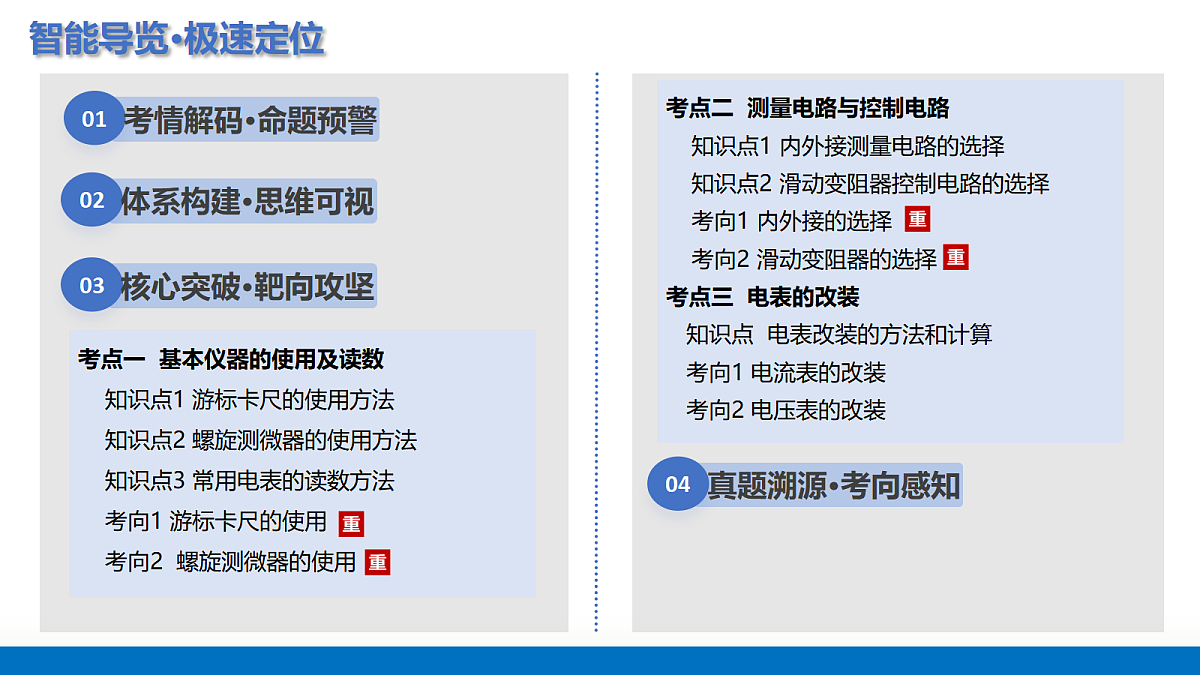

第41讲 讲师：xxx电学实验必须熟练掌握的基本技能01考情解码·命题预警智能导览·极速定位考点一 基本仪器的使用及读数 知识点1 游标卡尺的使用方法知识点2 螺旋测微器的使用方法知识点3 常用电表的读数方法考向1 游标卡尺的使用考向2 螺旋测微器的使用考点二 测量电路与控制电路 知识点1 内外接测量电路的选择知识点2 滑动变阻器控制电路的选择考向1 内外接的选择考向2 滑动变阻器的选择考点三 电表的改装 知识点 电表改装的方法和计算考向1 电流表的改装考向2 电压表的改装01 考情解码·命题预警02 体系构建·思维可视03 核心突破·靶向攻坚知识点1 游标卡尺的使用方法1．原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少 1 mm。2．精度：对应关系为10分度0.1 mm，20分度0.05 mm，50分度0.02 mm。3．读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标刻线的格数，则记录结果表达为(x＋K×精度)mm。知识点2 螺旋测微器的使用方法1．原理：测微螺杆与固定刻度之间的精密螺纹的螺距为0.5 mm，即旋钮每旋转一周，测微螺杆前进或后退0.5 mm，而可动刻度上的刻度为50等份，每转动一小格，测微螺杆前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。2．读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)。知识点3 常用电表的读数方法【例1】如图甲所示为一玻璃管，用游标卡尺测量玻璃管的内径，如图乙所示，应该用游标卡尺的 （选填“A”“B”或“C”）进行测量，该玻璃管内径为 m。考向1 游标卡尺的使用B 考向1 游标卡尺的使用12.50【变式训练1-1·变考法】一物体用游标卡尺测其长度示数如图所示，读数为 mm。考向1 游标卡尺的使用20.60【变式训练1-2·变考法】如图所示，游标卡尺的读数为 mm。 考向2 螺旋测微器的使用6.360【例2】用螺旋测微器测量某金属丝直径D如图，可知其直径为 mm。【变式训练2-1·变考法】螺旋测微器的读数是 mm。考向2 螺旋测微器的使用10.293考向2 螺旋测微器的使用【变式训练2-2·变考法】（1）某同学用如图甲所示的螺旋测微器测小球的直径时，他应先转动 使F靠近小球，再转动 使F夹住小球，直至听到棘轮发出声音为止，拨动 使F固定后读数（填仪器部件字母符号）。DHG（2）某同学利用螺旋测微器测量一金属板的厚度。该螺旋测微器校零时的示数如图乙所示，测量金属板厚度时的示数如图丙所示。图乙所示的读数为 mm，图丙所示的读数为 mm，所测金属板的厚度为 mm。考向2 螺旋测微器的使用0.0086.8686.858考向2 螺旋测微器的使用  考向3 常用电表的读数1.8012.0【变式训练3-1·变考法】某次测量时，电压表的量程为0~3V、电流表的量程为0~0.6A，测量结果如图所示，此时电压值为 V，电流值为 A．若电压表的量程为0~15V、电流表的量程为0~3A，测量结果如图所示，此时电压值为 V，电流值为 A。考向3 常用电表的读数0.800.274.01.35考向3 常用电表的读数【答案】 0.80 0.27 4.0 1.35【详解】[1]电压表的量程为0~3V，最小刻度为0.1V，读到最小刻度下一位,故电压表读数为0.80V；[2]电流表的量程为0~0.6A，最小刻度为0.02A，读到最小刻度那位即可，则电流表的读数为0.27A；[3]电压表的量程为0~15V，最小刻度为0.5V，读到最小刻度那位,则读数为4.0V；[4]电流表的量程为0~3A,最小刻度为0.1A，读到最小刻度下一位,则电流值为1.35A。【变式训练3-2·变考法】（1）如图甲所示，电压表选0～3 V量程时的读数为 V，电压表选0～15 V量程时的读数为 V。 （2）如图乙所示，电流表选0～0.6 A量程时读数为 A，电流表选0～3 A量程时读数为 A。（3）如图丙所示，电阻箱的读数为 。考向3 常用电表的读数1.206.00.502.50530.0Ω考向3 常用电表的读数 知识点1 内外接测量电路的选择(一)两种接法的比较知识点1 内外接测量电路的选择(二)两种接法的选择1．阻值比较法先将待测电阻的估计值与电压表、电流表内阻进行比较，若Rx较小，宜采用电流表外接法；若Rx较大，宜采用电流表内接法。简单概括为“大内偏大，小外偏小”。2．临界值计算法 知识点1 内外接测量电路的选择3．实验试探法按如图所示接好电路，让电压表一根接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则应采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则应采用电流表内接法。知识点2 滑动变阻器控制电路的选择1．两种接法的比较知识点2 滑动变阻器控制电路的选择2.两种接法的选择 考向1 内外接的选择×117.0 考向1 内外接的选择a 考向1 内外接的选择   考向1 内外接的选择B考向1 内外接的选择 FDB图丙4.8低于考向1 内外接的选择   考向1 内外接的选择9000.0 R11500 25 0.024 考向1 内外接的选择  【例2】某课外活动小组为较准确地测定某小灯泡的额定功率，实验室提供了下列器材：    A．待测小灯泡：额定电压6V，额定功率约为5W B．电流表Al：量程0～l.0A，内阻约为1.5Ω    C．电流表A2：量程0～3.0A，内阻约为0.5Ω D．电压表：量程0～3.0V，内阻5kΩ    E．滑动变阻器R：最大阻值为20Ω，额定电流1A F．电源：电动势8V，内阻很小 G．定值电阻R1：阻值为10kΩ     H．定值电阻R2：阻值为50kΩ     I．开关一个，导线若干 回答下列问题：    (1)实验中，电流表应采用 （选填“A1”或“A2”）。考向2 滑动变阻器的选择 A1    (2)实验中，定值电阻应采用 （选填“R1”或“R2”）。    (3)在虚线框中画出实验电路图 。    (4)实验中，电压表的示数为 V时，即可测定小灯泡的额定功率。考向2 滑动变阻器的选择R1 2 考向2 滑动变阻器的选择 R1 考向2 滑动变阻器的选择 c a 12.0 1.47 考向2 滑动变阻器的选择  考向2 滑动变阻器的选择考向2 滑动变阻器的选择 DEa2.9考向2 滑动变阻器的选择 知识点 电表改装的方法和计算知识点 电表改装的方法和计算【例1】如图所示，电流表A1（0~3A）和A2（0~0.6A）是由两个相同的灵敏电流计改装而成，现将这两个电流表并联后接入电路中，闭合开关S，调节滑动变阻器，下列说法中正确的是（　　）A．A1的读数等于A2的读数B．A1的读数小于A2的读数C．A1、A2的指针偏转角度之比为5∶1D．A1、A2的指针偏转角度之比为1∶1考向1 电流表的改装D 考向1 电流表的改装D考向1 电流表的改装 【变式训练1-2·变考法】一个电流表由表头G和分流电阻R0并联而成，电流表A为标准电流表。利用如图所示的电路图对改装后的电流表进行校准，在使用中发现该电流表的读数总是比标准电流表读数稍大一点，则应该采取下列哪种方法加以校正（　　）A．在R0上并联一个比R0大得多的电阻B．在R0上并联一个比R0小得多的电阻C．在R0上串联一个比R0大得多的电阻D．在R0上串联一个比R0小得多的电阻考向1 电流表的改装A考向1 电流表的改装【答案】A【详解】电流表的读数总是比准确值稍大一点，表明通过表头G的电流稍微大了一点，引起的原因在于并联电阻R0稍微大了一点，为了校准，需要将电阻R0稍微减小一点，即可以在R0上并联一个比R0大得多的电阻。故选A。 考向2 电压表的改装B 考向2 电压表的改装C考向2 电压表的改装 【变式训练2-2·变考法】如图所示，用两只完全相同的毫安表分别改装成一只电流表和一只电压表，将它们串联起来接入电路中，下列分析正确的是（    ）A．电流表的指针偏转角较大B．电压表的指针偏转角较大C．两只电表的指针偏转角相同D．电流表两端的电压大于电压表两端的电压考向2 电压表的改装B考向2 电压表的改装【答案】B【详解】ABC．电流表改装成电压表是串联较大的分压电阻；电流表改装成大量程电流表是并联较小的分流电阻；两表串联后，通过电流表的总电流与电压表的电流相等，由于电流表改装成大量程电流表是并联较小的分流电阻，所以大部分电流通过了分流电阻，通过表头的电流很小，则电流表指针的偏转角小于电压表指针的偏转角，即电压表的指针偏转较大，故B正确，AC错误；D．通过电流表的总电流与电压表的电流相等，由于电流表改装成大量程电流表是并联较小的分流电阻，而电流表改装成大量程电压表是串联较大的分压电阻，可知电压表的总电阻大于电流表的总电阻，故电流表两端的电压小于电压表两端的电压，故D错误。故选B。04 真题溯源·考向感知 C 2.207 0.010  减小  M4000  A0.86 讲师：xxx感谢观看THANK YOU
