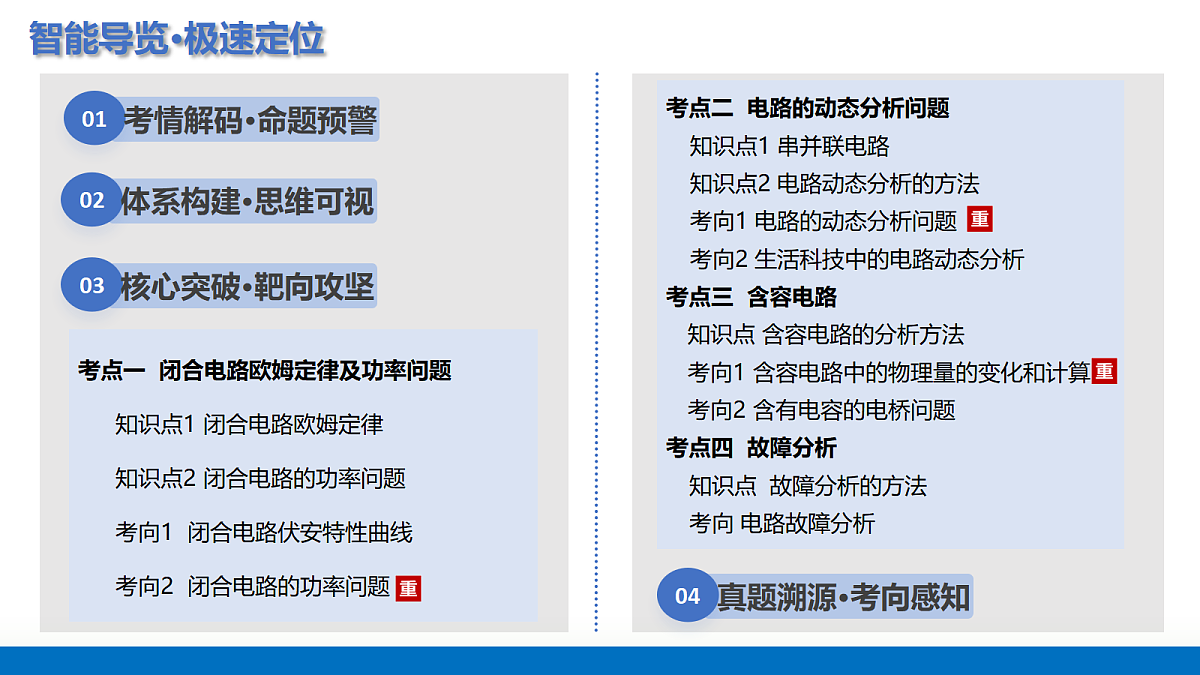

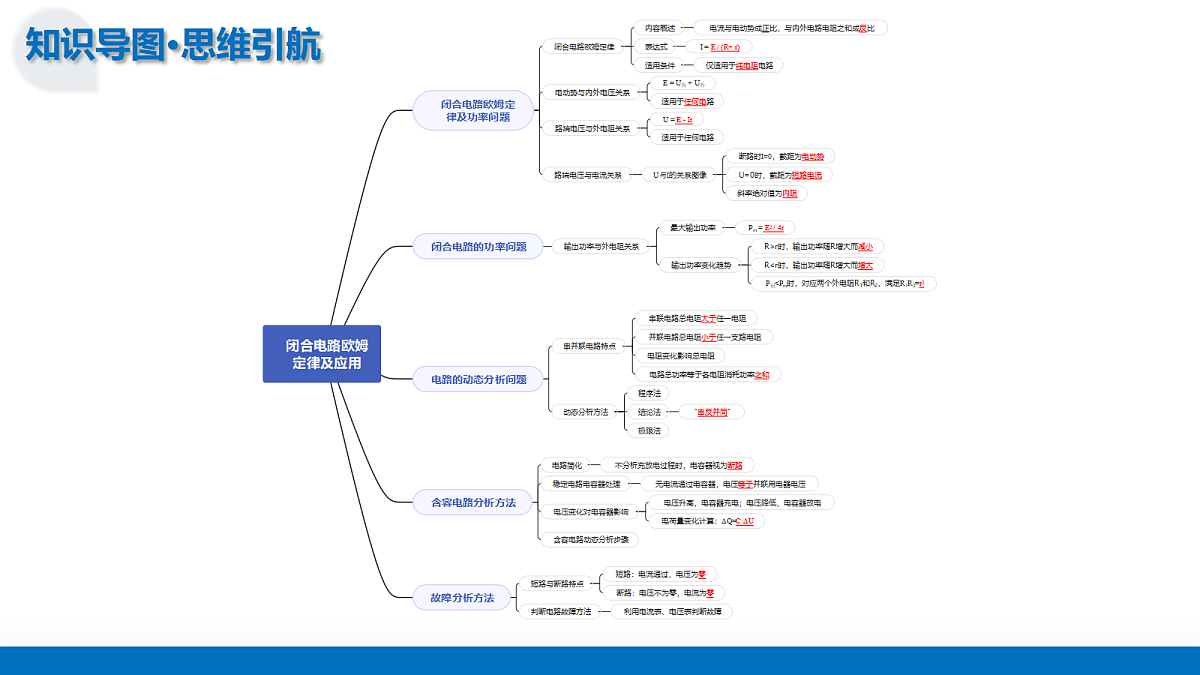

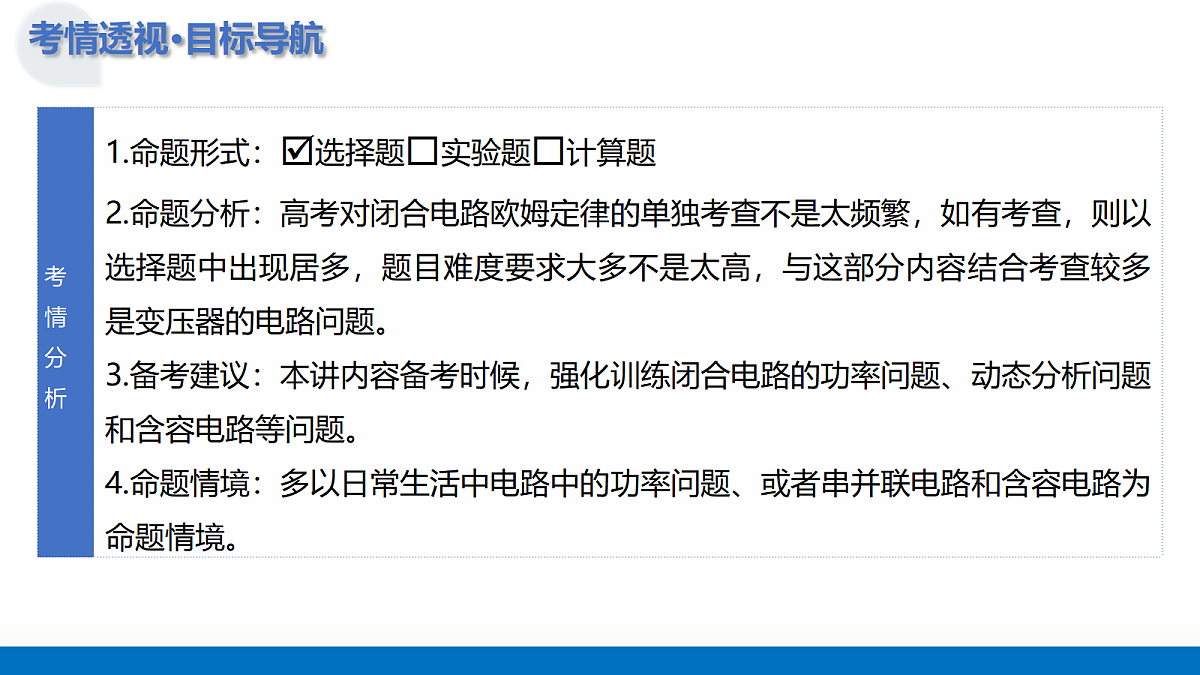

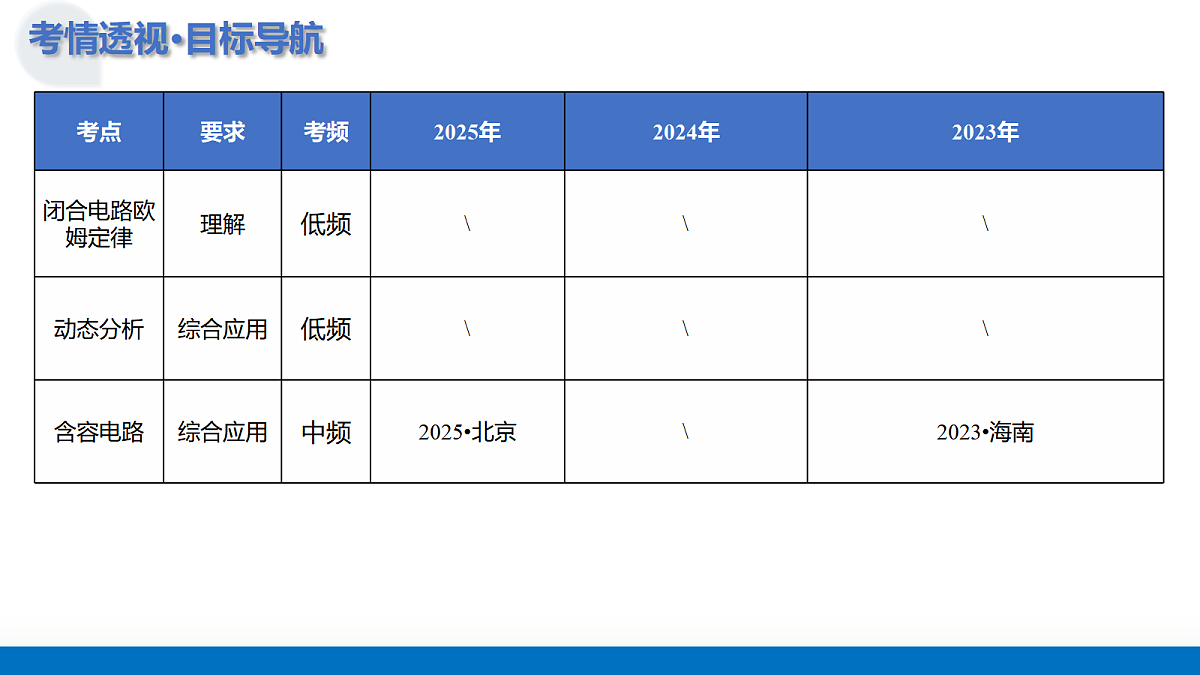

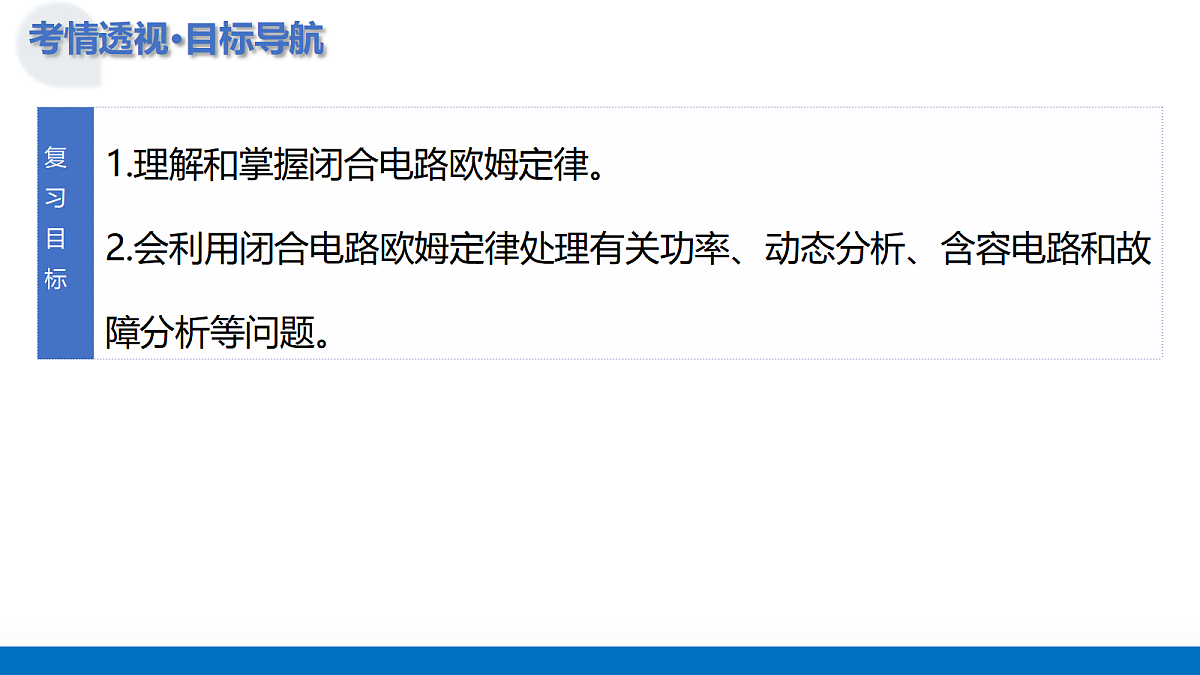

第40讲 讲师：xxx闭合电路欧姆定律及应用01考情解码·命题预警智能导览·极速定位考点一 闭合电路欧姆定律及功率问题 知识点1 闭合电路欧姆定律知识点2 闭合电路的功率问题考向1 闭合电路伏安特性曲线考向2 闭合电路的功率问题考点二 电路的动态分析问题 知识点1 串并联电路知识点2 电路动态分析的方法考向1 电路的动态分析问题考向2 生活科技中的电路动态分析 考点三 含容电路 知识点 含容电路的分析方法考向1 含容电路中的物理量的变化和计算考向2 含有电容的电桥问题考点四 故障分析 知识点 故障分析的方法考向 电路故障分析01 考情解码·命题预警02 体系构建·思维可视03 核心突破·靶向攻坚知识点1 闭合电路欧姆定律 知识点1 闭合电路欧姆定律3．路端电压与外电阻的关系(外电路为纯电阻电路)知识点1 闭合电路欧姆定律4．路端电压U与电流I的关系(1)关系式：U＝E－Ir。(适用于任何电路) (2)电源的UI图像①当电路断路即I＝0时，纵轴的截距为电源电动势。②当外电路电压U＝0时，横轴的截距为短路电流。③图线的斜率的绝对值为电源的内阻。知识点2 闭合电路的功率问题1．闭合电路的功率和效率知识点2 闭合电路的功率问题1．闭合电路的功率和效率知识点2 闭合电路的功率问题  考向1 闭合电路伏安特性曲线D【变式训练1-1·变考法】小明利用自制的简易土豆电池来研究路端电压与负载的关系，设计了图甲所示的电路图，小明改变电阻箱的阻值，测得电阻箱两端的电压和通过它的电流，保持其他实验条件不变，将铜片和锌片插入得更深一些，重复上述实验，作出图乙中U-I图像的图线①、②、③。A、B是图线①上的两点，则（　　）A．电阻箱在图中A点时的阻值比在B点时的阻值小B．电阻箱在图中A点时的电功率比在B点时的电功率小C．土豆电池的内阻与铜片和锌片插入的深度无关D．土豆电池的电动势与铜片和锌片插入的深度有关考向1 闭合电路伏安特性曲线B考向1 闭合电路伏安特性曲线 【变式训练1-2·变载体】硅光电池是一种太阳能电池，具有低碳环保的优点。如图所示，图线a是该电池在某光照强度下路端电压U和电流I变化的关系图像（电池电动势不变，内阻不是定值），下列说法中正确的是（　　）A．硅光电池的内阻为12ΩB．硅光电池的总功率为0.4WC．硅光电池的内阻消耗的热功率为0.32WD．若将R换成阻值更大的电阻，硅光电池的输出功率增大考向1 闭合电路伏安特性曲线C考向1 闭合电路伏安特性曲线  考向2 闭合电路的功率问题B 考向2 闭合电路的功率问题A考向2 闭合电路的功率问题  考向2 闭合电路的功率问题A考向2 闭合电路的功率问题 知识点1 串并联电路1.串并联电路特点知识点1 串并联电路2.串、并联电路的四个有用的结论(1)串联电路的总电阻大于电路中的任意一个电阻，串联电阻的个数增多时，总电阻增大。(2)并联电路的总电阻小于任意支路的电阻，并联支路的条数增多时，总电阻减小。(3)不论串联电路还是并联电路，只要某个电阻增大，总电阻就增大，反之则减小。(4)不论串联电路还是并联电路，电路消耗的总功率等于各电阻消耗的电功率之和。知识点2 电路动态分析的方法1．程序法2．结论法用口诀表述为“串反并同”：(1)所谓“串反”，即某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、消耗的电功率都将减小，反之则增大。(2)所谓“并同”，即某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、消耗的电功率都将增大，反之则减小。3．极限法因滑动变阻器滑片滑动引起电路变化的问题，可将滑动变阻器的滑片分别滑至两个极端，让电阻最大或电阻为零进行讨论。 考向1 电路的动态分析问题B 考向1 电路的动态分析问题C考向1 电路的动态分析问题  考向1 电路的动态分析问题C考向1 电路的动态分析问题  考向2 生活科技中的电路动态分析C【变式训练4-1·变载体】为了打击酒驾醉驾行为，保障交通安全，交警常用酒精浓度检测仪对驾驶员进行酒精测试。图1是某型号酒精测试仪，其工作原理如图2所示，R为气敏电阻，其阻值随酒精气体浓度的增大而减小。电源的电动势为E、内阻为r，电路中的电表均为理想电表，R0为定值电阻且R0=r。酒驾驾驶员对着测试仪吹气过程中，下列说法正确的是（　　）A．饮酒量越多，电源的输出功率一定越小B．饮酒量越多，气敏电阻R消耗的功率一定越小C．电压表的示数变小，电流表的示数变大D．电压表示数变化量与电流表示数变化量的绝对值之比变小考向2 生活科技中的电路动态分析C考向2 生活科技中的电路动态分析  考向2 生活科技中的电路动态分析D考向2 生活科技中的电路动态分析 知识点 含容电路的分析方法 含电容器电路的分析是一个难点,电路中出现电容器，学生往往难以确定电容器与电路的串、并联关系及电压关系等，给分析解决问题带来很大的障碍。1.电路的简化：不分析电容器的充、放电过程时，把电容器所在的电路视为断路，简化电路时可以去掉，求电荷量时再在相应位置补上。2.电路稳定时电容器的处理方法：电路稳定后，与电容器串联的电路中没有电流，同支路的电阻相当于导线，,即电阻不起降低电压的作用，电容器两端的电压与其并联用电器两端电压相等。知识点 含容电路的分析方法3.电压变化带来的电容器变化：电路中电流、电压的变化可能会引起电容器的充、放电。若电容器两端电压升高,电容器将充电；若电容器两端电压降低，电容器将通过与它连接的电路放电，可由ΔQ=C·ΔU计算电容器上电荷量的变化量。4.含容电路动态分析的三个步骤： 考向1 含容电路中的物理量的变化和计算D 考向1 含容电路中的物理量的变化和计算C考向1 含容电路中的物理量的变化和计算  考向1 含容电路中的物理量的变化和计算D考向1 含容电路中的物理量的变化和计算  考向2 含有电容的电桥问题A【变式训练6-1·变考法】如图所示电路中，电源电动势E＝10V，内电阻不计，电阻R1＝14Ω，R2＝6Ω，R3＝2Ω，R4＝8Ω，R5＝10Ω，则电容器两板间电压大小是（    ）A．3VB．4VC．5VD．6V考向2 含有电容的电桥问题C考向2 含有电容的电桥问题  考向2 含有电容的电桥问题D考向2 含有电容的电桥问题 知识点 故障分析的方法1．电路故障一般是短路或断路，其特点如下：(1)短路状态的特点：有电流通过电路而两端电压为零。(2)断路状态的特点：电源路端电压不为零而电流为零。2．利用电流表、电压表判断电路故障的方法 考向 电路故障分析B【变式训练7-1·变考法】如图所示的电路中，电源电压恒定不变。当闭合开关S时，灯L1、L2正常发光。由于电路出现故障，突然发现灯L1变亮，灯L2变暗，电流表的示数变大。不考虑温度变化对电阻的影响，根据上述现象判断发生的故障可能是（　　）A．R1断路B．R2断路C．R3短路D．R4短路考向 电路故障分析D考向 电路故障分析【答案】D【详解】A．若R1断路，则原来与之并联的L1两端电压变大，电路中总电阻变大，总电流变小，则L2并联这部分所分的电压变小，故L1变亮，L2变暗，电流表的示数变小，故A错误；B．若R2断路，则整个电路断路，则L1、L2均不亮，电流表无示数，故B错误；C．若R3短路，电路中的总电阻减小，总电流增大，L1部分电路分得的电压增大，L1消耗的功率增大，L1变亮，电流表以及L2所在的并联支路电压减小，则电流表读数减小，L2支路电流变大，可知L2变亮，电流表读数变小，故C错误；D．若R4短路，电路中的总电阻减小，总电流增大，L1部分电路分得的电压增大，L1消耗的功率增大，L1变亮，又因为R2两端电压变大，则L2及与之并联的支路电压均减小，则流过L2的电流减小，流过电流表的电流增大，则L2变暗，电流表的示数变大，故D正确；故选D。 考向 电路故障分析D考向 电路故障分析 04 真题溯源·考向感知1．（2025·江苏宿迁·一模）在图甲的电路中，电源内阻不计，不计电表内阻的影响。调节R1的阻值，得到各组电压表和电流表数据，作出的U-I图像如图乙中AB所示，则表示R1阻值的是（　　）A．AB的斜率B．仅a的斜率C．仅b的斜率D．a或b的斜率D D 讲师：xxx感谢观看THANK YOU
