河南省南阳市镇平县2023-2024学年九年级上学期第三次月考物理试卷+

这是一份河南省南阳市镇平县2023-2024学年九年级上学期第三次月考物理试卷+，共17页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

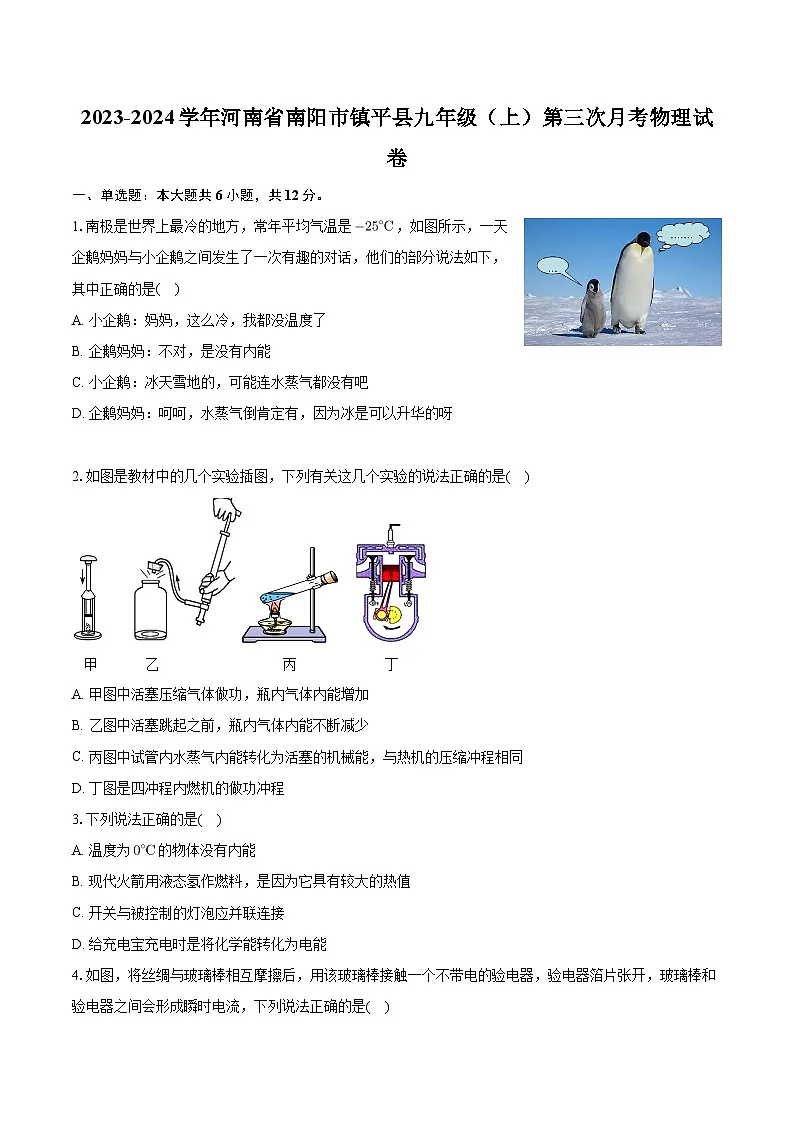

1.南极是世界上最冷的地方，常年平均气温是，如图所示，一天企鹅妈妈与小企鹅之间发生了一次有趣的对话，他们的部分说法如下，其中正确的是( )
A. 小企鹅：妈妈，这么冷，我都没温度了
B. 企鹅妈妈：不对，是没有内能
C. 小企鹅：冰天雪地的，可能连水蒸气都没有吧
D. 企鹅妈妈：呵呵，水蒸气倒肯定有，因为冰是可以升华的呀
2.如图是教材中的几个实验插图，下列有关这几个实验的说法正确的是( )
A. 甲图中活塞压缩气体做功，瓶内气体内能增加
B. 乙图中活塞跳起之前，瓶内气体内能不断减少
C. 丙图中试管内水蒸气内能转化为活塞的机械能，与热机的压缩冲程相同
D. 丁图是四冲程内燃机的做功冲程
3.下列说法正确的是( )
A. 温度为的物体没有内能
B. 现代火箭用液态氢作燃料，是因为它具有较大的热值
C. 开关与被控制的灯泡应并联连接
D. 给充电宝充电时是将化学能转化为电能

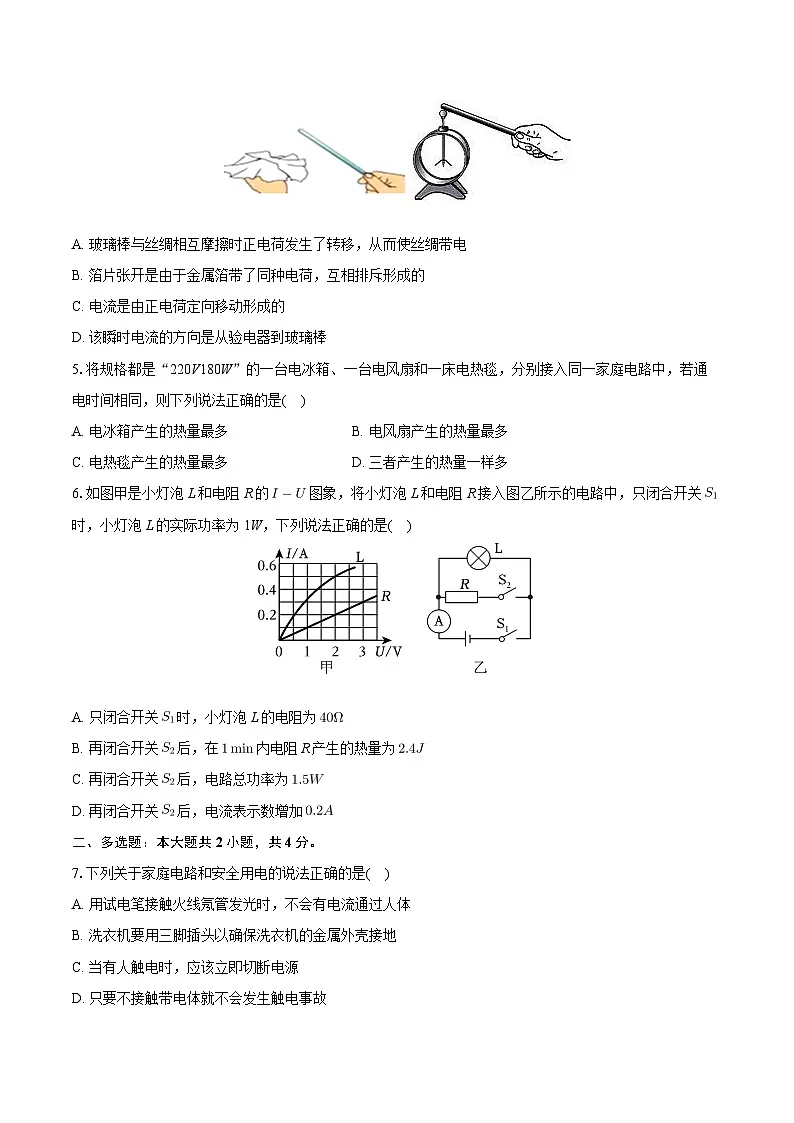

4.如图，将丝绸与玻璃棒相互摩擦后，用该玻璃棒接触一个不带电的验电器，验电器箔片张开，玻璃棒和验电器之间会形成瞬时电流，下列说法正确的是( )
A. 玻璃棒与丝绸相互摩擦时正电荷发生了转移，从而使丝绸带电
B. 箔片张开是由于金属箔带了同种电荷，互相排斥形成的
C. 电流是由正电荷定向移动形成的
D. 该瞬时电流的方向是从验电器到玻璃棒
5.将规格都是“220V180W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是( )
A. 电冰箱产生的热量最多B. 电风扇产生的热量最多
C. 电热毯产生的热量最多D. 三者产生的热量一样多
6.如图甲是小灯泡L和电阻R的图象，将小灯泡L和电阻R接入图乙所示的电路中，只闭合开关时，小灯泡L的实际功率为1W，下列说法正确的是( )
A. 只闭合开关时，小灯泡L的电阻为
B. 再闭合开关后，在内电阻R产生的热量为
C. 再闭合开关后，电路总功率为
D. 再闭合开关后，电流表示数增加
二、多选题：本大题共2小题，共4分。
7.下列关于家庭电路和安全用电的说法正确的是( )
A. 用试电笔接触火线氖管发光时，不会有电流通过人体
B. 洗衣机要用三脚插头以确保洗衣机的金属外壳接地
C. 当有人触电时，应该立即切断电源
D. 只要不接触带电体就不会发生触电事故

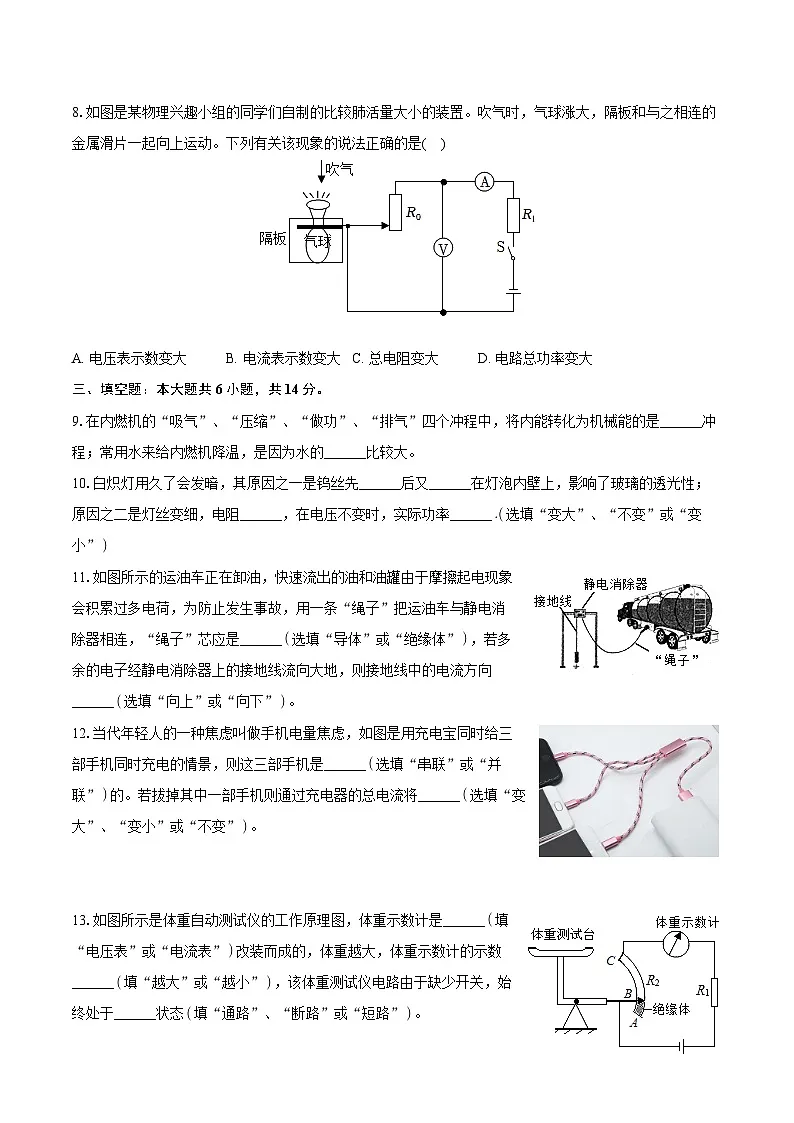

8.如图是某物理兴趣小组的同学们自制的比较肺活量大小的装置。吹气时，气球涨大，隔板和与之相连的金属滑片一起向上运动。下列有关该现象的说法正确的是( )
A. 电压表示数变大B. 电流表示数变大C. 总电阻变大D. 电路总功率变大
三、填空题：本大题共6小题，共14分。
9.在内燃机的“吸气”、“压缩”、“做功”、“排气”四个冲程中，将内能转化为机械能的是______冲程；常用水来给内燃机降温，是因为水的______比较大。
10.白炽灯用久了会发暗，其原因之一是钨丝先______后又______在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻______，在电压不变时，实际功率______选填“变大”、“不变”或“变小”
11.如图所示的运油车正在卸油，快速流出的油和油罐由于摩擦起电现象会积累过多电荷，为防止发生事故，用一条“绳子”把运油车与静电消除器相连，“绳子”芯应是______选填“导体”或“绝缘体”，若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向______选填“向上”或“向下”。
12.当代年轻人的一种焦虑叫做手机电量焦虑，如图是用充电宝同时给三部手机同时充电的情景，则这三部手机是______选填“串联”或“并联”的。若拔掉其中一部手机则通过充电器的总电流将______选填“变大”、“变小”或“不变”。
13.如图所示是体重自动测试仪的工作原理图，体重示数计是______填“电压表”或“电流表”改装而成的，体重越大，体重示数计的示数______填“越大”或“越小”，该体重测试仪电路由于缺少开关，始终处于______状态填“通路”、“断路”或“短路”。
14.小明同学用的一款手机的锂电池，上面标明“电压，容量”三个技术参数，充电一次可待机三天。充满电后，电池大约存储了______ J的电能。
四、作图题：本大题共2小题，共4分。
15.如图为亮度可调的台灯的电路图，其中AB是一根电阻丝，OP是滑片，可绕O点旋转，P端与电阻丝接触良好，请将图中的电路图补充完整，要求：滑片OP顺时针转动时灯泡变暗。
16.请用笔画线代替导线在图中连接家庭电路。要求开关控制螺口灯泡，三孔插座直接接入电路。
五、实验探究题：本大题共3小题，共19分。
17.小明同学利用如图甲所示的装置探究冰熔化时温度的变化规律：
在加热第时该物质的温度如图甲所示，此时该物质处于______选填“固态”、“液态”或“固液共存态”，随着加热时间增加该物质的内能______选填“变大”、“不变”或“变小”，温度随时间的增加而变化的图像应为______选填“乙”或“丙”。
图甲实验过程中用水间接给冰加热的目的是______，如果在冰全部熔化成水后继续对该装置进行加热，试管中的水______选填“能”或“不能”沸腾。
在实验过程中小明发现每加热冰升温，但是当冰全部熔化成水后，每加热，水温度升高，不计热量损失，冰的比热容为______。[水的比热容
18.如图是探究电流通过导体产生热量的实验装置，甲、乙两容器中各有两个相同的透明容器，其中密封着等量的空气和一段电阻丝阻值已经标出，U形管中装有等量的同种液体，接通电源，观察现象：
实验中电流产生热量的多少是通过______反映出来的；如图甲是探究导体产生的热量与______的关系。
如图乙所示，通电一段时间______选填“左瓶”或“右瓶”内电阻丝产生的热量多。
让乙图实验冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝产生热量的多少，此时该装置是探究电流产生的热量与______的关系，一段时间后电阻丝产生的热量______选填“左瓶”“右瓶”或“两瓶一样”多。
19.某校实验小组的同学们用如图甲所示的器材测量小灯泡的电功率，待测小灯泡的额定电压为，额定功率小于1W，电源电压恒为6V，如图甲是该实验小组没有连接完整的电路。
请你用笔画线代替导线，把图甲电路连接完整。
正确连接好电路，闭合开关后，发现无论怎样移动滑片，小灯泡的亮度不变且很暗，两表示数不变，那么出现该状况的原因是______。
排除故障后，通过正确操作，当灯泡正常发光时，电流表的示数如图乙所示，其值为______ A，小灯泡的额定功率为______ W。测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向______选填“A”或“B”端滑动。
测量小灯泡的电功率______选填“需要”或“不需要”多次测量求平均值，原因是______。
六、计算题：本大题共2小题，共17分。
20.小繁家电热淋浴器的额定功率为2400W，水箱最多可容纳60kg水，注满水的淋浴器连续正常加热，淋浴器上温度示数由上升到。求：
此过程中水箱中水吸收的热量；
该电热淋浴器加热时的热效率。
21.家用饮水机已经是每家每户所必备的用电器，如图所示是家用饮水机的工作原理电路，其中S是温度控制开关。当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻，。求：
当开关S处于“1”挡时，饮水机处于______选填“加热”或“保温”状态。
当开关S处于“2”挡时，通过电阻和的电流各为多大？
当开关S分别处于“1”挡和“2”挡时，饮水机的总功率各是多少？
答案和解析
1.【答案】D
【解析】解：A、任何物体都有一定的温度，只是温度有高有低而已；故A错误；
B、任何物体在任何情况下都具有内能；故B错误；
C、固态的冰会升华为气态的水蒸气，故空气中充满了水蒸气；故C错误；
D、冰是可以升华为水蒸气的；故D正确；
故选：D。
温度指物体的冷热程度，任何物体都有一定的温度；
内能是大量分子无规则运动的动能和分子势能的总和，任何物体都具有内能；
在一定条件下，物体的三种状态--固态、液态、气态之间会发生相互转化，这就是物态变化；物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
此题考查对热学的几个物理量的理解和区分，抓住物理量的概念和联系，结合生活中的物态变化现象可做出解答。
2.【答案】A
【解析】解：A、图甲中，当活塞迅速压下去时，活塞对瓶内气体做功，使气体的内能增大，温度升高，故A正确；
B、乙图中活塞跳起之前，活塞对气体做功，瓶内气体内能增加，故B错误；
C、图丙试管内水蒸气内能转化为活塞机械能，与热机做功冲程相同，故C错误；
D、图丁中两个气门关闭，活塞向上运动，是压缩冲程，故D错误。
故选：A。
做功可以改变物体的内能；
四冲程汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气，其中只有做功冲程对外做功，将内能转化为机械能；另外还有压缩冲程有能量转化，将机械能转化为内能。
知道做功可以改变物体的内能，并能准确判断其能量的转化过程是解决该题的关键。
3.【答案】B
【解析】解：A、分子都在不停地做无规则运动，温度为的物体也有内能，故A错误；
B、由于受燃料体积的限制，火箭采用液态氢作为燃料，还因为液态氢具有较大的热值，故B正确；
C、控制灯泡的开关和灯是串联的，故C错误；
D、给充电宝充电时是将电能转化为化学能，故D错误。
故选：B。
任何物体都有内能；
运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量；
开关与被控制的用电器串联连接；
充电时将电能转化为化学能。
本题考查了内能、热值、电路的连接方式、充电的工作原理，属于基础题。
4.【答案】B
【解析】解：A、丝绸与玻璃棒摩擦的过程中，玻璃棒失去电子而带正电，电子转移到丝绸，故A错误；
BCD、丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器A时，验电器A也会带正电；验电器上自由电子向玻璃棒转移，所以金属棒连接瞬间有瞬时电流产生，瞬时电流的方向是从玻璃棒到验电器，箔片张开是由于验电器的金属箔带上了同种电荷，故B正确，CD错误。
故选：B。
根据正负电荷的规定：丝绸摩擦过的玻璃棒带正电，缺少电子；
正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反；验电器的两片箔片能够张开是因为它们带上同种电荷；玻璃棒上自由电子向验电器A转移。
本题考查电荷间的作用以及摩擦起电的实质，难度不大。
5.【答案】C
【解析】解：接在家庭电路中，，
三种用电器的实际功率：
；
又，用电器工作时间t相等，
三种用电器消耗的电能相同；
电冰箱与电风扇工作时，主要把电能转化为机械能，产生的热量很小，
电热毯工作时电热丝产生热量，把电能全部转化为热量；
产生热量最多的是电热毯。
故选：C。
由题意知，三种用电器的额定电压都是220V，额定功率都是180W；家庭电路电压是220V，把这三个用电器接入家庭电路，三个用电器都正常工作，实际功率相同都等于额定功率，通电时间相同，根据可知消耗的电能相同；通过分析三种用电器工作时的能量转化情况，找出产生热量最多的用电器。
知道电流做功的实质：电流做功的过程就是消耗电能转化为其它形式能的过程，能分析三种用电器的能量转化是本题的关键。
6.【答案】D
【解析】解：A、由图乙可知，只闭合开关时，电路为L的简单电路，
由图甲可知，当时，，此时灯泡的实际功率：，符合题意，
由可得，此时小灯泡L的电阻：，故A错误；
BCD、再闭合开关时，L与R并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，所以，
由图甲可知，此时通过R的电流，
在内电阻R产生的热量为：，故B错误；
因并联电路中各支路独立工作、互不影响，所以电流表示数增加量就是通过R的电流，即增加了，故D正确；
根据并联电路的电流特点可知，干路的总电流：，
电路的总功率：，故C错误。
故选：D。
只闭合开关时，电路为L的简单电路，根据图象读出小灯泡L的实际功率为1W时的电流和电压，据此得出电源的电压，根据欧姆定律求出小灯泡L的电阻；
再闭合开关时，L与R并联，电流表测干路电流，根据并联电路的电压特点结合图象读出通过R的电流，根据并联电路中各支路独立工作、互不影响得出电流表示数的增加量，根据并联电路的电流特点求出干路电流，利用求出电路的总功率。
本题考查了并联电路的特点和欧姆定律、电功率公式、电热公式的应用，从图象中获取有用的信息是关键。
7.【答案】BC
【解析】解：A、试电笔接触火线时，加在测电笔和人之间的电压是220V，测电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，测电笔的电阻很大，分担的电压很大，人分担的电压很小电流很小，电压不高于36V，不会对人造成危害。故A错误；
B、洗衣机的金属外壳要用三脚插头与地线相连，防止金属外壳漏电，发生触电事故。故B正确；
C、发现有人触电后，应该首先切断电源，然后再进行其他的救护措施。故C正确；
D、高压带电体只要人靠近就有触电危险。故D错误。
故选：BC。
试电笔的工作原理：人站在大地上，手接触笔尾金属体，笔尖金属体接触火线，火线和大地之间的电压是220V，测电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，测电笔的电阻很大，分担的电压很大，人分担的电压很小，电压不高于36V，对人没有危害。此时在测电笔和人体中都有电流，电流微弱不会对人造成危害。这个微弱的电流可以使氖管发光。人站在大地上，手接触笔尾金属体，笔尖金属体接触零线，零线和大地之间的电压是0V，在测电笔和人体中都没有电流通过，氖管不发光；
对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故；
当有人触电时，应先切断电源；
安全用电的原则：不接触低压带电体，不靠近高压带电体。
本题考查的是日常生活中的一些安全用电常识。生活中要牢记安全用电常识，正确规范操作。
8.【答案】BD
【解析】解：由图可知，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
吹气时，气球胀大，隔板向上运动，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大；
滑动变阻器接入电路的电阻变小，根据串联电路的分压规律可知，滑动变阻器分担的电压变小，即电压表示数变小；
根据可知，电路消耗的总功率变大；
综上所述，BD正确。
故选：BD。
由图可知，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动方向判定滑动变阻器接入电路电阻的变化，根据串联电路的分压规律判定电压表示数的变化，根据分析总功率的变化。
本题考查了电路的动态分析，明确滑动变阻器阻值的变化是解题的关键。
9.【答案】做功； 比热容
【解析】【分析】
此题主要考查了四个冲程中的能量转化情况、水的比热容最大的应用，在压缩冲程与做功冲程发生了能量的转化，转化情况正好相反。
内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，将机械能转化为内能的是压缩冲程，将内能转化为机械能的是做功冲程；压缩冲程和做功冲程都是通过做功的方式改变内能的。
水的比热容最大，与其它物质相比，在质量和升高的温度相同时，水吸收的热量最多。
【解答】
内燃机的四个冲程是吸气、压缩、做功、排气冲程，压缩冲程活塞向上运动，压缩气体对气体做功，将机械能转化为内能；做功冲程高温高压燃气推动活塞向下运动，将内能转化为机械能；
内燃机工作过程中会产生大量的热，需要及时散去。与其它液体相比较，水的比热容最大，在质量和升高的温度相同时，水吸收的热量最多，制冷效果最好。
10.【答案】升华；凝华；变大；变小
【解析】解：白炽灯用久了会发暗，其原因之一是钨丝先升华后又凝华在灯泡内壁上；原因之二是钨丝因升华变细，横截面积变小，导致灯丝电阻变大；
当电阻变大时，由知，在电压不变时，实际功率变小．
故答案为：升华；凝华；变大；变小
物质由气态直接变成固态叫做凝华；
导体电阻与导体的材料、导体材料、导体横截面积有关；
在材料、长度、相同的条件下，导体横截面积约小，导体电阻越大．
此题结合实际问题考查了影响电阻大小的因素和物态变化的凝华现象，生活中处处有物理知识，需要同学们留心观察．
11.【答案】导体 向上
【解析】解：快速流出的油和油罐由于摩擦起电现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”可以使电荷从运油车转移到静电消除器，所以“绳子”芯应是导体；电子带负电，定向移动方向与电流方向相反。已知多余的电子经静电消除器上的接地线流向大地，所以此时的电流方向是向上的，也就是从大地流向静电消除器。
故答案为：导体；向上。
容易导电的物体叫导体；不容易导电的物体叫绝缘体。
在物理学中，规定正电荷定向移动的方向为电流的方向。
知道导体好和绝缘体的区别；知道电流方向的规定。
12.【答案】并联 变小
【解析】解：用三合一充电器给三部手机同时充电时，三部手机能独立工作且互不影响，所以它们是并联的；
因并联电路中干路电流等于各支路电流之和，因此，若拔掉其中一部手机，则总电流将变小。
故答案为：并联；变小。
三部手机在充电时能独立工作且互不影响，所以它们是并联的；再根据并联电路电流的特点判断电流的大小变化。
此题考查了串并联电路的判断和并联电路的电流特点，是一道联系实际的应用题，难度不大。
13.【答案】电流表 越大 通路
【解析】解：由电路图可知，体重示数计串联在电路中，所以体重示数计是用电流表改装成的；
当测试仪所测体重越大时，滑片上移，滑动变阻器接入电路的电阻越小，总电阻变小，由可知，电路中的电流越大，即体重示数计的示数越大；
该体重测试仪电路由于缺少开关，始终处于通路状态。
故答案为：电流表；越大；通路。
根据电表的正确使用，即电流表串联在电路中、电压表并联在电路中判断体重示数计的类型；
当测试仪所测体重越大时，滑动变阻器接入电路的电阻越小，根据欧姆定律可知电路中电流的变化；
定值电阻具有保护电路的作用；当自动体重测试仪不工作时，滑片恰好位于导体部分的下部，此时电路是接通的。
解决本题的关键是欧姆定律以及滑动变阻器的正确使用，并会将理论知识应用到实际生活当中，真正体会从物理走向生活的理念。
14.【答案】13320
【解析】解：充满电后，电池大约存储的电能：。
故答案为：13320。
根据求出充满电后，电池大约存储的电能。
本题考查电功公式的应用，是一道基础题。
15.【答案】解：滑片OP顺时针转动时灯泡变暗，故电路的电流变小，变阻器连入电路的电阻变大，故PA部分连入电路中与灯串联，如下所示：

【解析】根据滑片OP顺时针转动时灯泡变暗可判断变阻器连入电路的电阻大，从而确定变阻器的连接与灯串联在电路中。
本题考查根据要求连接电路，关键是确定变阻器的连接。
16.【答案】解：
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
安装安全用电原则，上孔接地线、左孔接零线、右孔接火线。如图所示：

【解析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
17.【答案】固态 变大 乙 使冰受热均匀 不能
【解析】解：
温度低于，分度值为所以示数为，低于冰的熔点，所以此时处于固态；
物质吸收热量时，内能增大；
由于冰是晶体，在熔化过程中温度保持不变，所以冰的熔化图像为图乙；
水浴法加热的目的是使物体受热均匀；沸腾的条件；达到沸点，不断吸热，试管中的水可以达到沸点，因内外温度相同，不能继续吸热，所以不会沸腾；
由可知，当质量和吸收热量相同时，比热容与升高的温度成反比，由于相同时间内冰和水升高的温度之比为2：1，所以冰和水的比热容之比为1：2，所以冰的比热容为。
故答案为：固态；变大；乙；使冰受热均匀；不能；。
读数时，注意温度计的液面在以上还是以下，然后确定分度值进行读数；冰是晶体，在熔化过程温度保持不变；低于冰的熔点时为固态；物质吸收热量时，内能增大；
水浴法加热的目的是使物体受热均匀；沸腾的条件；达到沸点，不断吸热；
根据求出冰的比热容。
本题是探究冰的熔化规律的实验，考查了对熔化图像的分析、晶体熔化的特点，还涉及到了有关比热容的知识，考查全面，难度适中。
18.【答案】U形管两管液面高度差 电阻 左瓶 电阻 左瓶
【解析】解：实验中，电流产生热量的多少是通过U形管两管液面高度差体现出来的。他们在探究过程中使用了转换法；
如图甲，张强将两容器中的电阻丝串联起来接到电源两端，通过两电阻的电流和通电时间相等，而电阻大小不同，故他是探究导体产生的热量与电阻的关系；
两容器中的电阻丝电阻一样大，并在其中一个容器的外部并联了一个电阻丝，如图乙，根据串联电路和并联电路电流的规律，通过左边容器内电阻丝的电流大于通过右边容器内电阻丝的电流，根据，通电一段时间左瓶内的电阻丝产生的热量多；
让乙图实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，根据并联电阻的规律，右边容器内的电阻变小，电流和通电时间相同，此时该装置是探究电流产生的热量跟电阻的关系，根据，一段时间后电阻丝产生的热量左瓶多。
故答案为：形管两管液面高度差；电阻；左瓶；电阻；左瓶。
电阻丝产生的热量不易直接观察，可给等质量的气体加热，气体吸热越多，气体膨胀程度越大，U形管内的液面高度差越大，采用了转换法；
电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，研究与其中一个因素的关系时，要控制另外两个因素不变；
根据串联电路和并联电路电流的规律得出通过左边容器内电阻的丝的电流与通过右边容器内电阻丝的电流大小，根据分析；
根据并联电阻的规律，结合控制变量法分析。
本题探究“导体产生的热量与什么因素有关”，考查控制变量法、转换法、串联和并联电路的规律及焦耳定律的运用。
19.【答案】将滑动变阻器下面两个接线连入了电路 不需要 不同电压时小灯泡的实际功率不同
【解析】解：滑动变阻器按一下一上连入电路中，灯的额定电压为，故电压表选用大量程与灯并联，如下所示：
；
闭合开关，发现无论怎样移动滑动变阻器滑片P，小灯泡都很暗，说明电路为通路，且两表示数不变，则说明电路中的电流不变，变阻器没有了变阻的作用，出现上述故障的原因可能是：将滑动变阻器下面两个接线连入了电路；
排除故障后，当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为，电流大小为，小灯泡的额定功率为：
；
灯在额定电压下正常发光，当灯的实际电压小于额定电压时，灯的实际功率大于额定功率，故测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应增大灯的电压，由串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入的电阻，故将滑动变阻器的滑片向B端滑动；
测量小灯泡的电功率时不需要多次测量求平均值，原因是不同电压时小灯泡的实际功率不同。
故答案为：见解答图；将滑动变阻器下面两个接线连入了电路；；；B；不需要；不同电压时小灯泡的实际功率不同。
滑动变阻器按一下一上连入电路中，根据灯的额定电压为确定电压表选用大量程与灯并联；
闭合开关，发现无论怎样移动滑动变阻器滑片P，小灯泡都很暗，说明电路为通路，且两表示数不变，则说明电路中的电流不变，变阻器没有了变阻的作用，根据分析可能的原因；
根据电流表选用小量程确定分度值读数，根据求出小灯泡的额定功率；
灯在额定电压下正常发光，当灯的实际电压大于额定电压时，灯的实际功率大于额定功率，由串联电路电压的规律和分压原理分析回答；
测量小灯泡的电功率时不需要求平均值，因为不同电压时小灯泡的实际功率不同。
本题测量小灯泡电功率，考查电路连接、故障分析、电流表读数、功率计算、操作过程及数据处理与误差分析。
20.【答案】解：水吸收的热量：；
淋浴器消耗的电能：，
该电热淋浴器加热时的热效率：。
答：此过程中水箱中水吸收的热量为；
该电热淋浴器加热时的热效率为。
【解析】根据求出水吸收的热量；
根据求出淋浴器消耗的电能，根据效率公式求出该电热淋浴器加热时的热效率。
本题考查热量的计算、电功公式以及效率公式的应用，属于电热综合题，难度不大。
21.【答案】保温
【解析】解：
由电路图可知，开关置于“1”时，两电阻串联接入电路，此时电路总电阻最大，由电功率公式可知，
在电源电压U一定时，电阻R越大，电功率越小，温度越低，则饮水机处于保温状态；
由电路图可知，当开关处于“2”挡时，只有电阻接入电路，电阻被短路，通过电阻的电流为零，
通过电阻的电流：；
由电路图可知，开关置于“1”时，两电阻串联接入电路，
饮水机的总功率，
当开关处于“2”挡时，只有电阻接入电路，
。
答：保温；
当开关S处于“2”挡时，通过电阻R的电流为零，通过的电流为5A；
当开关S处于“1”挡时饮水机的总功率为20W，开关处于“2”挡时，饮水机的总功率为1100W。
开关置于“1”时，两电阻串联接入电路，由电功率公式分析答题。
由电路图可知，当开关处于“2”挡时，只有电阻接入电路，电阻被短路，由欧姆定律可以求出通过它们的电流；
分析清楚电路结构，由电功率公式可以求出电路功率。
本题考查了求电流、电功率、判断电路工作状态等问题，分析清楚电路结构是正确解题的前提与关键，熟练应用欧姆定律、电功率公式即可正确解题。
