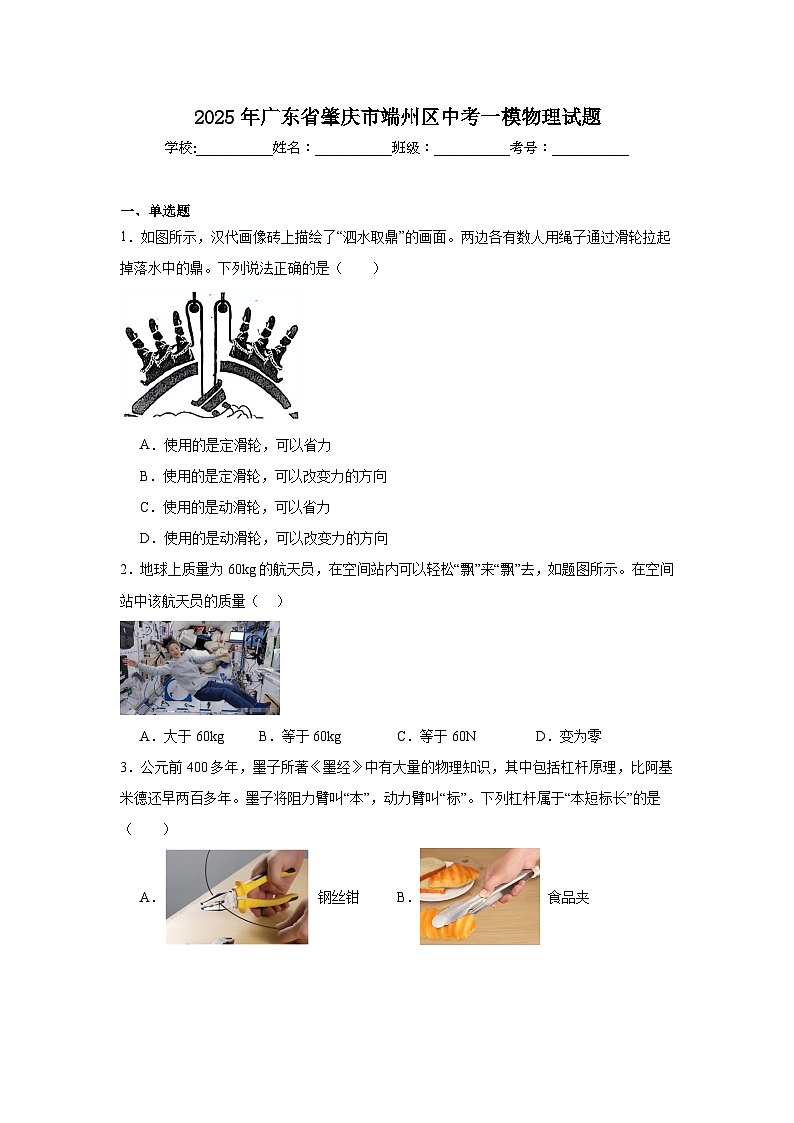

2025年广东省肇庆市端州区中考一模物理试题（附答案解析）

这是一份2025年广东省肇庆市端州区中考一模物理试题（附答案解析），共22页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

一、单选题
1．如图所示，汉代画像砖上描绘了“泗水取鼎”的画面。两边各有数人用绳子通过滑轮拉起掉落水中的鼎。下列说法正确的是（ ）
A．使用的是定滑轮，可以省力
B．使用的是定滑轮，可以改变力的方向
C．使用的是动滑轮，可以省力
D．使用的是动滑轮，可以改变力的方向
2．地球上质量为60kg的航天员，在空间站内可以轻松“飘”来“飘”去，如题图所示。在空间站中该航天员的质量（ ）
A．大于60kgB．等于60kgC．等于60ND．变为零
3．公元前400多年，墨子所著《墨经》中有大量的物理知识，其中包括杠杆原理，比阿基米德还早两百多年。墨子将阻力臂叫“本”，动力臂叫“标”。下列杠杆属于“本短标长”的是（ ）

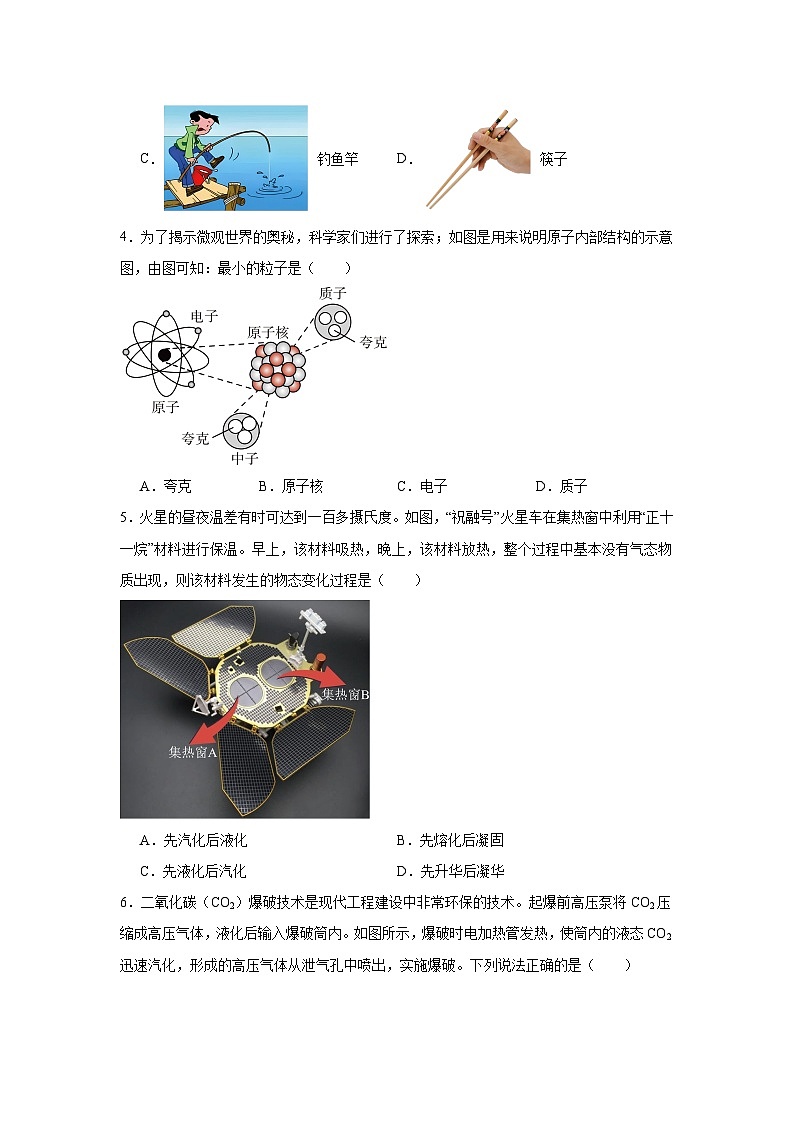

A． 钢丝钳B． 食品夹
C． 钓鱼竿D． 筷子
4．为了揭示微观世界的奥秘，科学家们进行了探索；如图是用来说明原子内部结构的示意图，由图可知：最小的粒子是（ ）
A．夸克B．原子核C．电子D．质子
5．火星的昼夜温差有时可达到一百多摄氏度。如图，“祝融号”火星车在集热窗中利用“正十一烷”材料进行保温。早上，该材料吸热，晚上，该材料放热，整个过程中基本没有气态物质出现，则该材料发生的物态变化过程是（ ）
A．先汽化后液化B．先熔化后凝固
C．先液化后汽化D．先升华后凝华

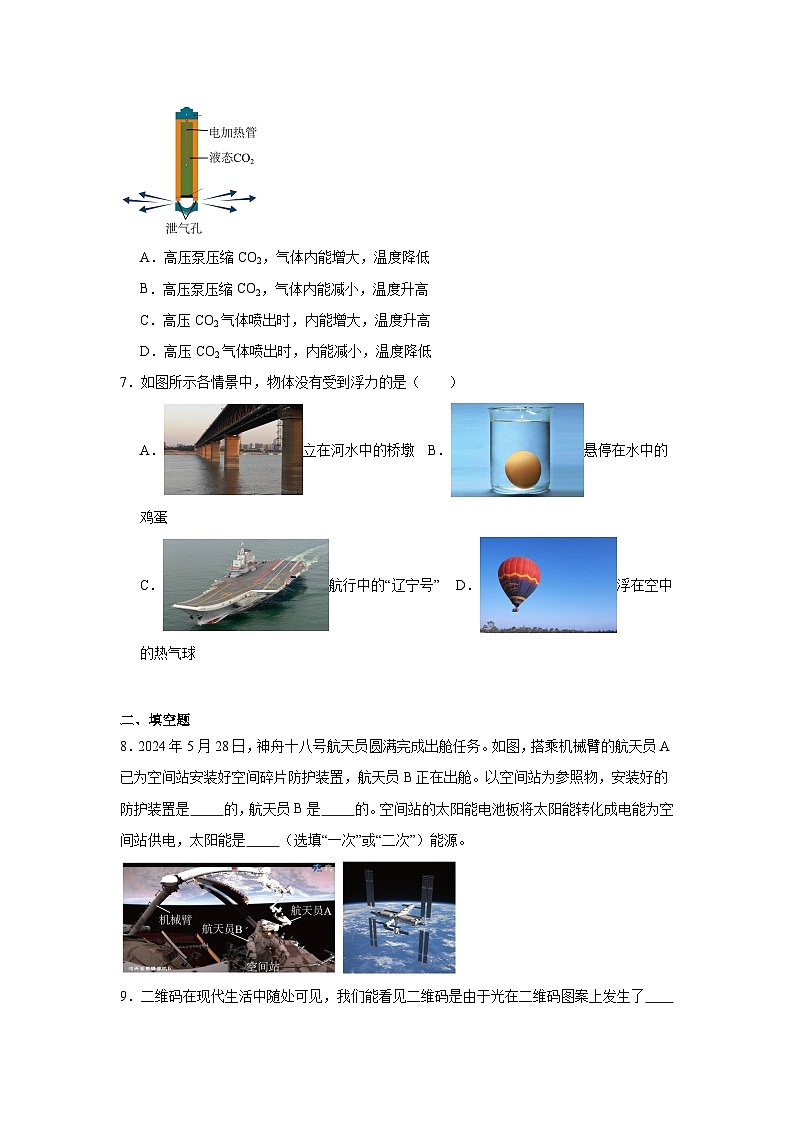

6．二氧化碳（CO2）爆破技术是现代工程建设中非常环保的技术。起爆前高压泵将CO2压缩成高压气体，液化后输入爆破筒内。如图所示，爆破时电加热管发热，使筒内的液态CO2迅速汽化，形成的高压气体从泄气孔中喷出，实施爆破。下列说法正确的是（ ）
A．高压泵压缩CO2，气体内能增大，温度降低
B．高压泵压缩CO2，气体内能减小，温度升高
C．高压CO2气体喷出时，内能增大，温度升高
D．高压CO2气体喷出时，内能减小，温度降低
7．如图所示各情景中，物体没有受到浮力的是（ ）
A．立在河水中的桥墩B．悬停在水中的鸡蛋
C．航行中的“辽宁号”D．浮在空中的热气球
二、填空题
8．2024年5月28日，神舟十八号航天员圆满完成出舱任务。如图，搭乘机械臂的航天员A已为空间站安装好空间碎片防护装置，航天员B正在出舱。以空间站为参照物，安装好的防护装置是 的，航天员B是 的。空间站的太阳能电池板将太阳能转化成电能为空间站供电，太阳能是 （选填“一次”或“二次”）能源。
9．二维码在现代生活中随处可见，我们能看见二维码是由于光在二维码图案上发生了 （选填“反射”或“折射”）；如果手机镜头焦距为5cm，用手机扫描二维码，为保证成像清晰，手机到二维码的距离应大于 cm，二维码经摄像头扫描成倒立、 （选填“缩小”、“等大”或“放大”）的实像。
10．如图是某同学制作的“酒精冲天炮”，使用时首先将少量酒精喷入塑料瓶，接着用热水淋湿瓶子，迅速将瓶子安装在装有电子打火器的发射器前端，随后按动开关引燃酒精蒸气，发现瓶子向下喷气的同时腾空而起。淋湿瓶子过程中瓶内气体的内能 （选填“增大”“减小”或“不变”）；瓶内酒精燃烧，瓶子冲出过程的能量转化与汽油机的 冲程相同；瓶子向下喷气升空过程利用了物体间力的作用是 的。
11．我国已经建成多条“音乐公路”，路面上刻有一条条凹槽，每条凹槽就像一个音符，可以把整条路面看成是一张留声机的碟片，而汽车的轮胎就像是唱针，每当汽车驶过这段路面时，一段完整的音乐就奏响了，音乐声是由轮胎的 产生的，音乐声是通过 传入人耳的，凹槽之间留不同的间距，目的是使轮胎发出声音的 （选填“响度”、“音调”、“音色”）不同。
12．核电站所利用的核能是 （ 选填“ 可再生”或“ 不可再生”） 能源 ，主要利用核燃料在反应堆中通过核 （ 选填“裂变”或“ 聚变”） 产生的热量 ，使水通过蒸汽发生器变为蒸汽 ，蒸汽通过管路 进入汽轮机 ，推动汽轮发电机发电 ，使汽轮发电机的 能转化为电能 ，最终发出的电通过电网送至千家万户。
13．如图，一个不能打开的盒子外露出一段导线，小明为判断其中是否有电流，将导线悬挂起来，并将一个蹄形磁体缓慢靠近，发现导线向靠近磁体的方向运动，说明导线中 （选填“有”或“无”）电流，利用此原理可制成 （选填“电动机”或“发电机”）。将蹄形磁体磁极对调放置，重复上述操作，导线的运动方向 （选填“改变”或“不变”）。
14．如图所示，把两端接有金属接线柱的塑料管、电源、开关、小灯泡用导线组装成电路，闭合开关后，将适量浓度均匀的盐水从注水口慢慢倒入塑料管中时，发现注入的盐水越多，灯泡越亮，可以说明电路中的电阻越 ，电流越 （以上两空均选填“大”、“小”），此实验证明电阻大小和导体的 有关。
三、作图题
15．根据要求完成下面的作图。
(1)请利用平面镜成像特点画出烛焰S点的像，并保留作图痕迹。
(2)放风筝是我国的一项民俗。图为小亮放风筝时的情景，请画出风筝所受重力的示意图。（O点为风筝的重心）
(3)如图，请将插座、开关、灯泡正确接入家庭电路。
四、实验题
16．
(1)如图甲所示，测得纽扣的直径是 cm；图乙停表显示的时间是 s。
根据图示，完成相关的问题：
(2)如图1，在“探究水沸腾时温度变化特点”的实验中，沸腾后继续给水加热，水的温度 。
(3)如图2，该表的读数为 V。
(4)如图3，将一滴红墨水滴入清水中，一段时间后整杯水变红，这是 现象。
(5)如图4，在“探究动能大小与哪些因素有关”的实验中，将质量相同的小球从同一斜面的不同高度由静止释放，比较纸盒被推动的距离可知：质量相同的物体， 越大，动能越大。
17．小明和小红探究并联电路中的电流规律连接了如图甲的实物电路：
(1)如图甲所示，电流表测量的是 的电流。
(2)连接正确的电路后，闭合开关，灯发光，灯不发光，电流表有示数，则故障的原因可能是 。
(3)问题解决后，他们换用不同规格的灯泡进行多次实验，测得数据如下表，分析数据得出结论：在并联电路中，干路电流 各支路电流之和。
(4)接着小红还想测量额定电压为2.5V的小灯泡的额定电功率。连接电路如乙图所示，当电压表示数为1.5V时，向 （选填“A”、“B”）端调节滑动变阻器的滑片，直至小灯泡正常发光，此时电流表示数如丙图所示，则小灯泡的额定功率为 W。
(5)小红认为，利用丙图电路还可以探究电流与电压的关系，但小明不同意，原因是 。
18．小超同学利用图1所示装置测量某金属球的密度。
(1)先将天平放在 上，游码置于“0”刻度线，调节 ，直至天平平衡；
(2)接着按如图1甲所示的方法来称量金属球的质量，其中有两个错误：
①用手拿取砝码；② 。
(3)改正错误后，正确测出金属球的质量和体积，如图1乙和1丙所示，金属球的质量是 g，密度的测量值是 。
(4)同组的小明同学利用图2所示器材找到了测量金属球密度的用另一种方法。
①用电子秤测出金属球的质量，如图2A所示。
②将金属球放入溢水杯中，然后向溢水杯中注满水，测出总质量
③缓慢取出金属球，再向溢水杯中补满水，测出此时总质量
④金属球密度的测量值是 g/cm3，实验中取出金属球时会带出一些水，则金属球密度的测量值将 （选填“偏大”“不变”或“偏小”）。
(5)评估与讨论：在所有操作均正确的情况下，发现两种方案测量结果依然有差异，你认为 的实验测量误差较大。
五、计算题
19．人工智能已融入我们的生活，如图所示为某款地面清扫机器人。该机器人的质量为3kg，它在30s内沿水平直线匀速清扫的距离为12m，假设该机器人扫地时所受阻力为100N。求：
（1）机器人的重力；
（2）机器人牵引力做的功；
（3）机器人牵引力做功的功率。

六、综合题
20．小付同学过年时买了一个电热杯垫给妈妈，如图所示。电热杯垫有加热和保温两挡功能（通过闭合或断开开关来实现该功能），通过USB接口接到电脑上可以随时喝上热饮。杯垫内部简化电路如图所示，R1、R2为加热元件，USB接口的输出电压为5V，R1电阻10Ω，当处于加热状态时，整个电路消耗的功率为7.5W。求：
（1）只闭合S1时，通过R1的电流是多少A？
（2）保温30min时产生的热量是多少J？
（3）电阻R2的阻值是多少Ω？
21．为了提高高速公路通行效率，高速收费站建有ETC专用通道，专用通道需要汽车安装ETC卡（如图甲所示），图乙是ETC专用通道示意图，当汽车进入ETC卡读取器识别范围的时候，卡上的信息被读取，同时栏杆机将横杆抬起，汽车无需停车就实现了缴费，大大节约了通站时间。
(1)汽车通行ETC通道的过程 （选填“是”或“不是”）机械运动。
(2)如图丁是某公路旁的交通标志牌，“40”表示在该段路程中汽车的最大行驶 （选填“路程”、“速度”或“时间”），如果此时汽车正以10m/s的速度匀速行驶，则该车 （选填“有”或“没有”）违反交通规则。
(3)如图乙所示，某一ETC通道，栏杆机距ETC卡读取器10m，横杆在位置一（如图丙所示）时距地面高度1.2m，栏杆机启动后横杆水平段沿竖直方向以0.2m/s的速度匀速抬起。某人驾驶一台SUV车以7.5m/s的速度匀速行驶，刚好顺利通过该ETC通道，车距离ETC卡读取器5m时被读取信息。假设栏杆机横杆水平段同时抬起，以SUV车的速度，车太高、横杆抬起高度不够，会撞杆违章。该SUV车的高度不得超过 m。
(4)如图戊所示，汽车在进入ETC收费岛区域前处开始减速，经后行驶至ETC收费岛（图中阴影区域）边界，然后再以5m/s的速度匀速行驶至完全通过ETC收费岛，ETC收费岛长，汽车长5m，汽车完全通过收费岛所用的时间是 s，汽车从开始减速到完全离开ETC收费岛全过程的平均速度是 m/s。
22．阅读短文，回答文后问题
安全舒适的家用轿车
为了让司乘人员有安全舒适的驾乘体验，某款家用小轿车配有U形座椅、抬头显示器、倒车雷达、麦弗逊式悬架、真空轮胎等装置。
汽车座椅设计成能增大乘客与座椅接触面积的U形，座椅内部装有电热装置，冬季使用时，人坐上去温暖舒适。
汽车行驶中，抬头显示器可将重要行车数据和导航信息，通过前挡风玻璃投射在正前方，驾驶员无需低头即可了解相关信息。汽车的导航系统是通过汽车和卫星之间传递信息来确定汽车所处的位置，在这个过程中是通过电磁波来传递信息的，它的传播速度是。导航系统可按个人喜好选择不同人的语音播报路况。倒车时，倒车雷达利用超声波探测障碍物位置，使倒车更容易、更安全。
麦弗逊式悬架（图甲）是车身与车轮之间的传力部件，由螺旋弹簧和减振器有机组合，悬架工作时车身先压缩弹簧一段距离，之后将弹簧和减振器一起压缩，减缓行驶过程中车辆的振动。
用两根轻弹簧可以模拟汽车悬架。如图乙，在一根大弹簧内套有一根小弹簧，它们的下端都固定在水平面上，压缩该弹簧组合，测得压力与压缩距离之间的关系图线如图丙所示，已知弹簧中的弹力与被压缩的距离均成正比。
车轮选用真空轮胎，即无内胎的充气轮胎，空气直接充进轮胎内腔。车辆高速行驶时，由于轮胎和路面摩擦而产生的温度，由内部空气经钢圈直接传递出去，快速降低轮胎温度：轮胎的负荷指轮胎承受的压力，与轮胎气压有关，下表是汽车静止时在轮胎发生标准形变的条件下，每只轮胎的负荷与轮胎气压的参数。
(1)U形座椅是为了 （选填“增大”或“减小”）压强；
(2)倒车雷达原理与“声呐测距”的原理 （选填“相同”或“不同”）；
(3)当轮胎发生标准形变、汽车静止且轮胎气压为220kPa时，四轮汽车对地面的压力为 N，轮胎与地面接触的总面积为，则汽车对地面的压强为 Pa；
(4)如图乙、丙所示，当两弹簧均处于自由状态时，它们上端点间的距离为 m，小弹簧中的弹力与被压缩量之间的定量关系式可表示为 。
23．我国汽车工业发展迅猛，在智能驾驶等领域受到了国内外的认可。某款国产油电混合动力汽车的工作原理如图甲所示。当需要高速行驶或蓄电池电量过低时，内燃机就会启动，此时内燃机给蓄电池充电，蓄电池向电机输送能量驱动汽车前进。在某次测试中内燃机不断给蓄电池充电。
(1)智能驾驶系统所用到的芯片是由 （选填“半导体”或“超导体”）制成的；图乙是某汽车充电站的一排充电桩，这些充电桩是 （选填“串联”或“并联”）的；
(2)在该次测试中，所用燃料的热值为，消耗4kg燃料，这些燃料完全燃烧释放的热量是 J；若该次测试中，汽车牵引力做的功是，且该油电混动汽车内燃机的效率为40%，则此过程中蓄电池的电能增加了 J（忽略蓄电池发热和蓄电池驱动电机时造成的热损失）。
(3)在高速路入口，交通部门常用“地磅”检测车辆是否超载。为了研究地磅的工作原理，学习小组设计了模拟地磅原理的简化电路图，如图丙所示。电源电压恒为6V，定值电阻为，电压表量程为0~3V，力敏电阻的阻值随所受压力变化关系如图丁所示。力敏电阻上方紧密连接一轻质绝缘平板，检测时将汽车模型静置于其上。（取10N/kg）
①如图丙，汽车模型总重力越大，力敏电阻的阻值越小，电压表示数越大；
②若货车模型重力为10N，此时电压表示数为 V；
③为保障电路各元件均不被损坏，汽车模型重力达到最大时，汽车模型最大重力 N。
实验次数
支路电流
支路电流
干路电流
1
0.32
0.18
0.50
2
0.22
0.24
0.46
3
0.28
0.12
0.40
气压
120
150
180
200
240
负荷
2920
3400
3880
4200
4840
《2025年广东省肇庆市端州区中考一模物理试题》参考答案
1．B
【详解】由图可知，滑轮位置固定不动，属于定滑轮，使用定滑轮不省力，但可以改变力的方向，故ACD错误，B正确。
故选B。
2．B
【详解】物体的质量不随位置而改变，地球上质量为60kg的航天员，在空间站中该航天员的质量等于60kg，故B符合题意，ACD不符合题意。
故选B。
【点睛】
3．A
【详解】A．根据题意可知，“本短标长”是指动力臂长，阻力臂短，属于省力杠杆；钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆，故A符合题意；
B．食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，故B不符合题意；
C．钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故C不符合题意；
D．筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故D不符合题意。
故选A。
4．A
【详解】物质是由分子或原子组成的，原子是由原子核和核外电子组成的，原子核由质子和中子组成，夸克是一种基本粒子，它是构成质子和中子的基本组成部分。夸克非常小，比原子核里的质子和中子还要小。综上所述，以上四种粒子中夸克是最小的，故A符合题意，BCD不符合题意。
故选A。
5．B
【详解】整个过程中基本没有气态物质出现，则是在固态和液态之间转换，所以早上，该材料熔化吸热变成液体，晚上，该材料放热凝固变成固体。故B符合题意，ACD不符合题意。
故选B。
6．D
【详解】AB．高压泵压缩CO2，此时对气体做功，因此气体内能增大，温度升高，故AB错误；
CD．高压CO2气体喷出时，气体对外做功，内能减小，温度降低，故C错误，D正确。
故选D。
7．A
【详解】A．由图可知，圆柱形桥墩的下底面埋在地下，其下底面与河底紧密接触，桥墩没有受到水向上的压力，所以桥墩不受浮力作用，故A符合题意；
B．悬停在水中的鸡蛋，受到的浮力等于重力，故B不符合题意；
C．航行中的“辽宁号”，漂浮在水面上，物体受到水向上的压力，即受到的浮力，故C不符合题意；
D．浮在空中的热气球，浸没在空气中，受到空气的浮力，故D不符合题意。
故选A。
8． 静止 运动 一次
【详解】[1][2]以空间站为参照物，安装好的防护装置位置不变，是静止的，航天员B的位置发生了变化，是运动的。
[3]太阳能是从自然界直接获得的，是一次能源。
9． 反射 10 缩小
【详解】[1]看见二维码是由于光在二维码图案上发生了反射，反射光线进入了人的眼睛。
[2][3]手机扫描二维码，相当于给二维码照了一张照片，照相机的镜头是凸透镜，此时二维码到镜头的距离应大于二倍焦距，成倒立、缩小的实像。手机镜头焦距为5cm，则手机到二维码的距离应大于10cm。
10． 增大 做功 相互
【详解】[1]因为淋湿瓶子用的是热水，因此瓶内的气体温度会升高，内能会增大。
[2]瓶内酒精燃烧，瓶内气体温度升高，内能增大，气体对瓶子做功，使瓶子冲出，该过程中气体的内能转化为瓶子的机械能；汽油机的做功冲程中，燃料燃烧产生的高温高压气体推动活塞向下运动，内能转化为机械能，因此瓶子冲出过程的能量转化与汽油机的做功冲程相同。
[3]物体间力的作用是相互的，瓶子向下喷气时，也受到气体对其向上的反作用力，使得瓶子升空。
11． 振动 空气 音调
【详解】[1][2]声音是由轮胎的振动产生的；声音可以在空气中传播，汽车行驶时发出的声音是通过空气传入人耳的。
[3]凹槽之间留不同的间距，汽车行驶的过程中，汽车轮胎单位时间内接触到的凹槽数量就不同，发出声音的频率不同，所以听到的声音的音调不同。
12． 不可再生 裂变 机械
【解析】【小题1】[1]由于发生核反应的铀在短时间内不能形成，是不可再生能源，所以核电站所用的核燃料属于不可再生能源。
[2]由于核裂变是可控的，在反应堆中，核燃料发生裂变释放出大量的内能。
[3]核电站发电是核能先转化为水的内能，水受热以后温度上升会产生大量的水蒸气，水蒸气会推动蒸汽轮机转动，将内能转化为机械能，蒸汽轮机又带动发电机转动，最后发电机将机械能转化为电能。
13． 有 电动机 改变
【详解】[1][2]将导线悬挂起来，将一个蹄形磁体缓慢靠近导线，发现导线向远离磁体的方向发生了运动，说明导线中有电流通过，通电导线在磁场中受到了力的作用，根据此原理制成的是电动机。
[3]因为通电导体的受力方向与磁场方向和电流方向有关，当只改变其中一个方向时，导体的受力方向会发生改变，因此若将蹄形磁体磁极对调放置，则导线的运动方向改变。
14． 小 大 横截面积
【详解】[1][2][3]由图可知，利用此装置，可以通过加入盐水的多少，改变液体的横截面积，从注水口处不断注入相同浓度的盐水，盐水的体积变大，盐水的横截面积也变大，发现灯泡的亮度变亮，说明电路中电流变大，则整个电路中的电阻变小，说明电阻大小和横截面积有关。
15．(1)
(2)
(3)
【详解】（1）平面镜所成的像与物的对应点连线垂直镜面，且像距等于物距，过S点画镜面的垂线，根据距离相等确定像点Sʹ，如图所示：
（2）风筝所受重力竖直向下，作用点在风筝的重心，过O点画一条竖直向下的线段，并在线段末标上箭头和G，即为风筝所受的重力，如图所示：
（3）在家庭电路中，三孔插座的左孔接零线、右孔接火线、上孔接地线，控制灯泡的开关应接在火线和灯泡之间，灯泡的螺圈与零线连接，如图所示：
16．(1) 1.10 289
(2)保持不变
(3)11.5
(4)扩散
(5)速度
【详解】（1）[1]刻度尺的分度值为0.1cm，纽扣直径的左端与2.00cm对齐，右端与3.10cm对齐，所以纽扣的直径为
[2]停表小盘分度值为0.5min，指针在4与5之间，偏向5，示数为4min，大盘示数应大于30s，大盘分度值为0.1s，示数为49s，所以停表示数为
（2）根据水沸腾的特点，水在沸腾时，吸收热量，温度不变，因此水沸腾后，继续给水加热，水的温度不变。
（3）由图可知，该表为电压表，所选量程为0~15V，分度值为0.5V，所以电压表示数为11.5V。
（4）扩散现象是不同的物质在接触时候，彼此进入对方的现象，所以，将一滴红墨水滴入清水中，一段时间后整杯水变红，这是扩散现象。
（5）将质量相同的小球从同一斜面的不同高度由静止释放，释放的高度越高，小球到达水平面的速度越大，纸盒被推动的距离越远，所以可以得出：质量相同的物体，速度越大，动能越大。
17．(1)
(2)断路
(3)等于
(4) A 0.75
(5)不能控制电阻不变
【详解】（1）如图甲所示，两灯并联，电流表串联在的支路中，测量的是通过的电流。
（2）两灯并联，闭合开关，灯发光，电流表有示数，则其所在支路正常，灯不发光，各支路之间互不影响，所以，故障的原因可能是断路。
（3）由表中数可得0.32A+0.18A=0.50A，0.22A+0.24A=0.46A，0.28A+0.12A=0.40A
所以，可得出结论，在并联电路中，干路电流等于各支路电流之和。
（4）[1][2]测量额定电压为2.5V的小灯泡的额定电功率，当电压表示数为1.5V时，小灯泡两端电压小于额定电压，应减小滑动变阻器电阻来减小其分压，从而增大小灯泡两端电压以达到2.5V，所以，应向A端调节滑动变阻器的滑片，直至小灯泡正常发光；此时电流表示数如丙图所示，电流表选择0~0.6A量程，示数为0.3A，则小灯泡的额定功率为P=UI=2.5V×0.3A=0.75W。
（5）探究电流与电压的关系时，应控制电阻不变，小灯泡的电阻随温度升高而增大，所以，不能用来完成探究电流与电压的关系的实验，原因是不能控制电阻不变。
18．(1) 水平桌面 平衡螺母
(2)砝码和金属球的位置放反
(3) 72 7.2g/cm3
(4) 7.5 不变
(5)小超
【详解】（1）[1][2]使用天平时，将天平放在水平桌面上，将游码调至标尺左端零刻度线处，调节平衡螺母，直到天平平衡。
（2）称量物体时，把称量的物体放在左盘，右盘放砝码，用镊子加减砝码和移动游码，故图甲中还有一个错误是称量物体和砝码的位置放反了。
（3）[1]金属球的质量
[2]图丙种量筒的分度值是2mL，金属球的体积
金属球的密度
（4）[1][2]图2A金属球的质量，金属球的体积等于图C、B中水的体积的差，即
金属球的密度
把金属球从溢水杯中取出时，会带出一些水，这些水对测量金属球的体积没有影响，故金属球的测量值不变。
（5）在所有操作均正常的情况下，两种方案测量结果依然有差异，主要是细线有体积，会导致小超所测金属球体积偏大，故小超同学测量的误差较大。
19．（1）30N；（2）1200J；（3）40W
【详解】解：（1）机器人的重力
（2）机器人做匀速直线运动，处于平衡状态，所受牵引力
机器人牵引力做的功
（3）机器人牵引力做功的功率
答：（1）机器人的重力为30N；
（2）机器人牵引力做的功为1200J；
（3）机器人牵引力做功的功率为40W。
20．（1）0.5A；（2）4500J；（3）5Ω
【详解】解：（1）由电路图可知，当只闭合S1时，只有电阻R1工作，此时电路中电阻最大，电源电压一定，根据P知，电功率最小，为保温状态；两开关都闭合时，两电阻并联，电路中电阻最小，电功率最大，为加热状态；则只闭合S1时，通过R1的电流，即整个电路的电流为
I10.5A
（2）保温30min时产生的热量为
QR1t=(0.5A)2×10Ω×30×60s=4500J
（3）当S1、S2同时闭合时，R1与R2并联，处于加热状态，由P=UI可得，加热状态时整个电路的电流为
I1.5A
因为并联电路中干路电流等于各支路电流之和，所以通过R2的电流为
I2=I-I1=1.5A-0.5A=1A
由欧姆定律可得
R25Ω
答：（1）只闭合S1时，通过R1的电流是0.5A；
（2）保温30min时产生的热量是4500J；
（3）电阻R2的阻值是5Ω。
21．(1)是
(2) 速度 没有
(3)1.6
(4) 8 7.5
【详解】（1）汽车通行ETC通道时，位置发生了改变，属于机械运动。
（2）[1]圆形标志牌上的40，表示在该段路程中汽车的最大行驶速度为40km/h。
[2]此时汽车的速度10m/s，即36km/h，故该车没有违反交通规则。
（3）该车信息被识别后到达横杆的时间为
横杆水平段在这段时间内抬起的高度为
所以该SUV车的高度最大为
（4）[1]汽车完全通过ETC收费岛所用的时间
[2]汽车从减速开始到离开ETC收费岛全过程的总路程
汽车从减速开始到离开ETC收费岛全过程的总时间
汽车从开始减速到完全离开ETC收费岛全过程的平均速度
22．(1)减小
(2)相同
(3)
(4) 0.4
【详解】（1）U形座椅更舒适，是压力不变时，通过增大受力面积，减小压强。
（2）倒车雷达和“声呐测距”都是利用超声波回声定位来探测障碍物的。
（3）[1]由表中数据可知，轮胎气压p增加10kPa，每只轮胎的负荷F将增加160N，则当轮胎发生标准形变、汽车静止且轮胎气压为220kPa时，每只轮胎的负荷F为
四轮汽车对地面的压力为
[2]故此时汽车对地面的压强为
（4）[1]由图丙得，当时，只有大弹簧产生弹力；当时，弹力为两根弹簧产生的弹力的合力，所以当两弹簧均处于自由状态时，它们上端点间的距离为。
[2]由图丙得，当大弹簧的被压缩量为0.4m时，大弹簧的弹力为2N，由得，大弹簧的劲度系数
当大弹簧的被压缩量为0.6m时，两根弹簧的弹力为5N，此时小弹簧的伸长量为
可得
解得
小弹簧中的弹力与被压缩量之间的定量关系式可表示为
23．(1) 半导体 并联
(2)
(3) 2 20
【详解】（1）[1]芯片的核心元件是集成电路，而集成电路的主要材料是半导体（如硅），半导体具有单向导电性等特性，可通过掺杂实现导电性能的调控，满足芯片的功能需求。
[2]充电桩之间需要独立工作，互不影响，而并联电路的特点是各用电器独立工作、互不影响，因此充电桩采用并联连接。
（2）[1]根据可知，这些燃料完全燃烧释放的热量为
[2]内燃机的效率为40%，则内燃机做的有用功为
有用功一部分转化为机械能，一部分存储在蓄电池，则此过程中蓄电池的电能增加了
（3）[1]丁图中当货车模型重力为10N，力敏电阻的阻值为200Ω；此时电路中的总电阻为
此时电压表的示数即定值电阻电压为
[2]根据①可知，当压力越大，电压表的示数越大，因此当电压表的示数最大时，汽车模型的重力最大，据电压表规格可知，电压表的最大值为3V，此时电路中的电流为
此时电路中的总电阻为
则力敏电阻的阻值为
当力敏电阻阻值为，由丁图可知，汽车模型最大重力是20N。
题号
1
2
3
4
5
6
7



答案
B
B
A
A
B
D
A
