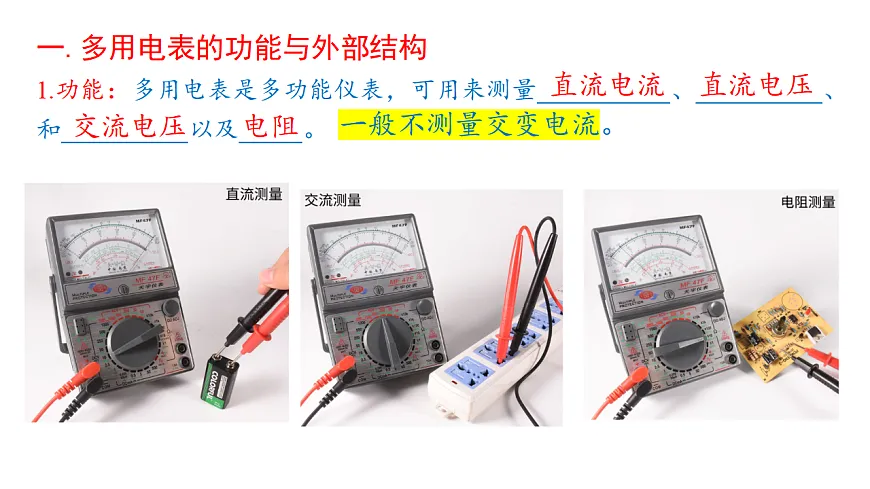

一.多用电表的功能与外部结构1.功能：多用电表是多功能仪表，可用来测量 、 、 和 以及 。

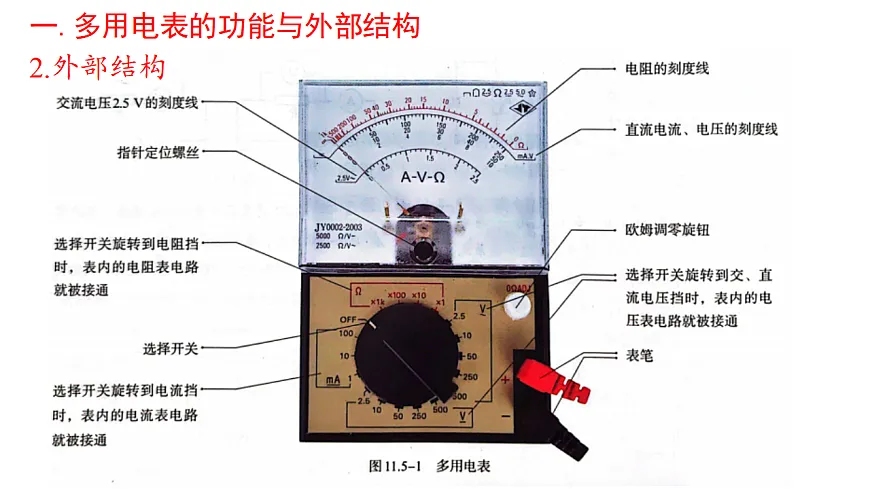

一.多用电表的功能与外部结构2.外部结构

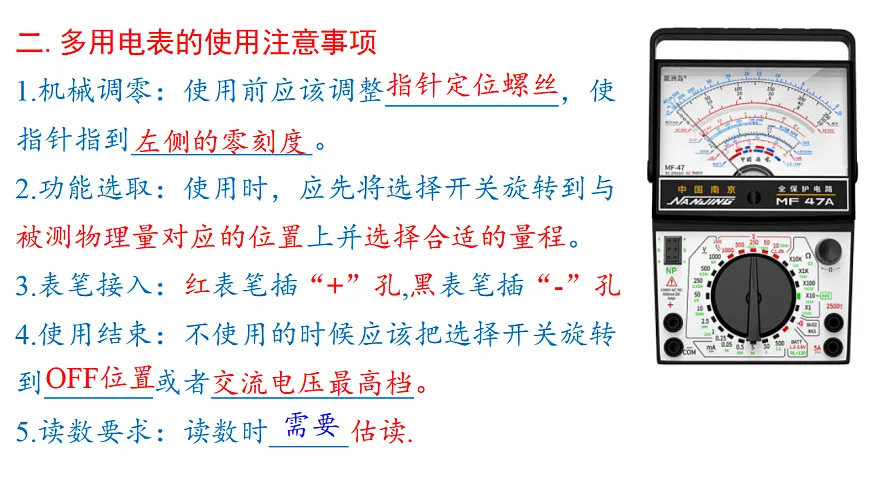

二.多用电表的使用注意事项1.机械调零：使用前应该调整 ，使指针指到 。2.功能选取：使用时，应先将选择开关旋转到与被测物理量对应的位置上并选择合适的量程。3.表笔接入：红表笔插“+”孔,黑表笔插“-”孔4.使用结束：不使用的时候应该把选择开关旋转到 或者 。5.读数要求：读数时 估读.
三练习使用多用电表1.测量电阻②选择倍率：旋转选择开关到合适倍率（有“×1”，“×10”，“×100”，“×1k”等）③欧姆调零：红黑表笔短接，调节欧姆调零旋钮使指针指向电阻零刻度，然后分开表笔。④测量电阻：用红黑表笔接触电阻两极（电阻与电路断开，不能与手接触防止与人体并联）⑤换档操作：若指针不在表盘1/3~2/3区域应换档，换档后应该重新进行欧姆调零，直到指针指在合适位置⑥读数记录：读数乘以倍率得到阻值⑦使用结束：把选择开关旋转到OFF位置或者交流电压最高档
①机械调零：使用前应该调整指针定位螺丝 ，使指针指到左侧的零刻度

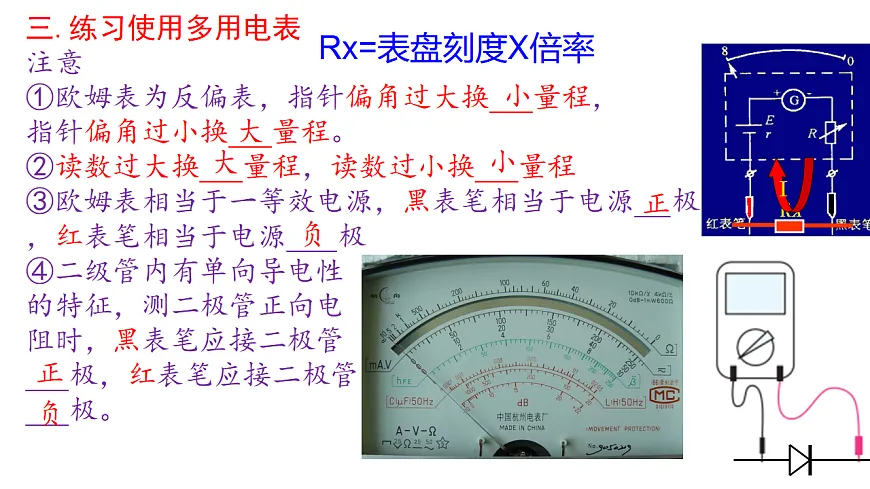

三.练习使用多用电表注意①欧姆表为反偏表，指针偏角过大换 量程，指针偏角过小换 量程。②读数过大换 量程，读数过小换 量程③欧姆表相当于一等效电源，黑表笔相当于电源 极，红表笔相当于电源 极④二级管内有单向导电性的特征，测二极管正向电阻时，黑表笔应接二极管 极，红表笔应接二极管 极。

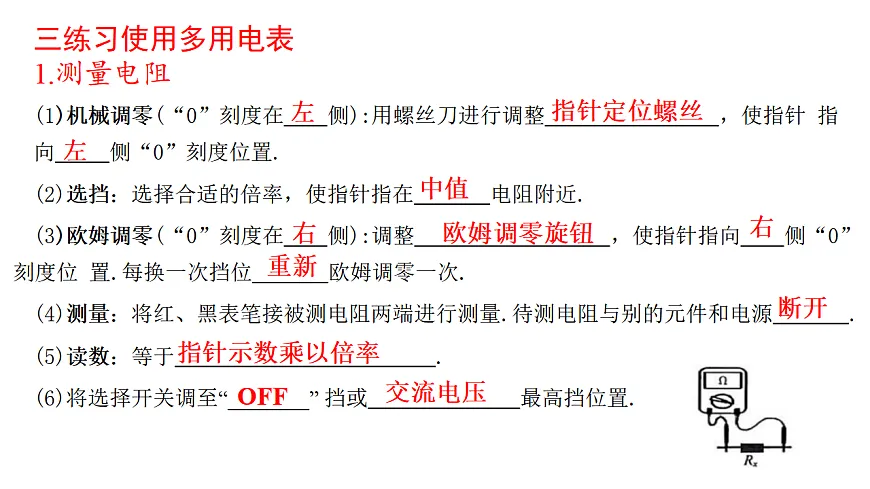

(1)机械调零(“0”刻度在 侧):用螺丝刀进行调整 ，使指针 指向 侧“0”刻度位置.(2)选挡：选择合适的倍率，使指针指在 电阻附近.(3)欧姆调零(“0”刻度在 侧):调整 ，使指针指向 侧“0”刻度位 置.每换一次挡位 欧姆调零一次.(4)测量：将红、黑表笔接被测电阻两端进行测量.待测电阻与别的元件和电源 .(5)读数：等于 .(6)将选择开关调至“ ” 挡或 最高挡位置.

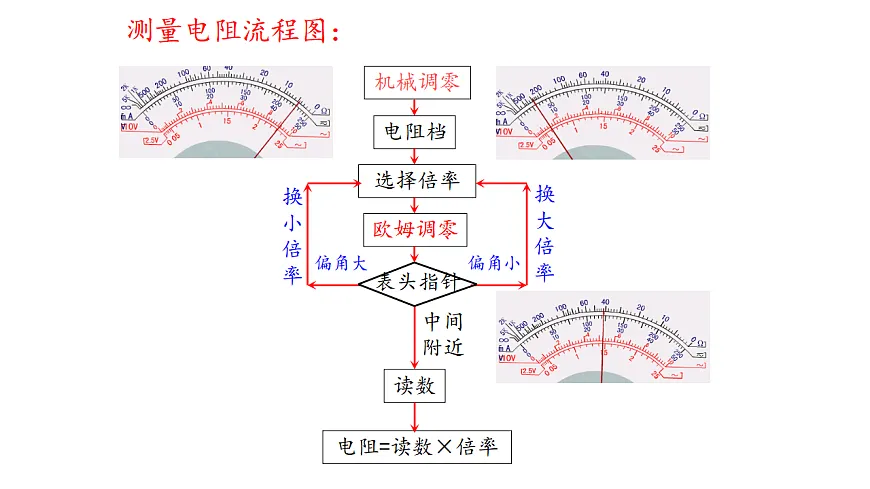

三练习使用多用电表1.测量电阻
(1)机械调零(“0”刻度在左侧):用螺丝刀进行调整，使指针指向左侧“0”刻度位置.(2)选挡：将多用电表旋置电压挡，量程应 于小灯泡两端电压的估计值.(3)测量：将旋置电压挡的多用电表并联在待测电路两端(如图1所示),红表笔接 电势，黑表笔接 电势。(4)读数：先看 .再看 ， 表针读数.
三练习使用多用电表2.测量小灯泡电压
(1)机械调零(“0”刻度在左侧):用螺丝刀进行调整，使指针指向左侧“0”刻度位置.(2)选挡：将多用电表旋置电流挡，量程应大于通过小灯泡电流的估计值.(3)测量：将旋置电流挡的多用电表串联在待测电路中(如图2所示),红表笔接高电势，黑表笔接低电势.(4)读数：先看量程再看最小刻度，正视表针读数.
三练习使用多用电表3.测量小灯泡电流
三练习使用多用电表4.测量二极管的正、反向电阻
(1)二极管的单向导电性：当二极管加上一定的正向电压时，即电流从二极管的正极流入时，它的电阻值很 ，相当于一个 ；当给二极管加上反向电压时，即电流从二极管的负极流入时，它的电阻值很 ，相当于一个 。(2)测量二极管的正向电阻.①机械调零(“0”刻度在左侧):用螺丝刀进行调整，使指针指向左侧“0”刻度位置.②选挡：将选择开关旋至低倍率的欧姆挡 .③欧姆调零(“0”刻度在右侧):用欧姆调零旋钮进行调整，使指针指向右侧“0”刻度位置.④测量：将黑表笔接触二极管 极，红表笔接触二极管 极(如图所示).⑤读数：等于指针示数乘以倍率
(3)测量二极管的反向电阻.①机械调零(“0”刻度在左侧):用螺丝刀进行调整，使指针指向左侧“0”刻度位置.②选挡：将选择开关旋至高倍率的欧姆挡.③欧姆调零(“0”刻度在右侧):用欧姆调零旋钮进行调整，使指针指向右侧“0”刻度位置.④测量：将 表笔接触二极管负极， 表笔接触二极管正极(如图所示).⑤读数：等于指针示数乘以倍率.
红、黑表笔接在电容器两端，指针先偏转，然后缓慢回到“∞”刻度；交换红、黑表笔接在 电容器两端，指针仍然先偏转，然后缓慢回到“∞”刻度.
5.欧姆表测量电容两端的现象
探测黑箱子内电路的步骤如下.(1)用 测量，指针偏转说明有 ，指针不偏转说明 .(2)确定无电池后，再用 进行探测.①若是电阻，则用欧姆表交换红、黑表笔，两次测量数据 ；②若是二极管，则用欧姆表交换红、黑表笔，两次测量数据结果一次很 ，另一次必定很 ；③若是电容器，则用欧姆表交换红、黑表笔，两次测量现象均是指针 ，然后缓慢回到“ ”刻度.
（1）测量前，要进行欧姆调零：将滑动变阻器的阻值调至最大，闭合开关 ，此时欧姆表处于“ ”挡，将红表笔与黑表笔_______，调节滑动变阻器的阻值，使指针指向____（选填“0”或“ ”）刻度位置。
【例题】(重庆卷)某照明电路出现故障，其电路如图(a) 所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好.维修人员使用已调好的多用表直流“50V”挡检测故障.他将黑表笔接在c 点，用红表笔分别探测电路的a、b点 .
(1)断开开关，红表笔接a 点时多用表指示如图(b)  所示，读数为         V, 说明  (填“蓄电池”“保险丝”“开关”或“小灯”)正常.(2)红表笔接b 点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和图(b)  相 同、可判断发生故障的器件是        (填“蓄电池”“保险丝”“开关”或“小灯”).
(11.2～11.8均可)
1. (江苏卷)关于多用电表的使用，下列说法正确的是_        ·A. 用电流挡测电流或用电压挡测电压前，必须检查机械零点B. 用电阻挡测电阻前，不需要检查机械零点C. 用电阻挡测电阻时，若从一个倍率变换到另一个倍率，不需要重新检查欧姆零点D. 用电阻挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大
2. (天津卷)一多用电表的电阻挡有三个倍率，分别是“×1”“×10”“×100”.用 “×10”挡测某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到“        ”挡.如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是     ,若补上该步骤后测量，表盘的示数如图所示，则该电阻的阻值是           Ω.
2.2×10³ (或2.2k)
3.(全国卷)如图所示为多用表欧姆挡的原理图，其中电流表的满偏电流为 300μA,rg=100Ω,调零电阻的最大阻值R=50kΩ,串联的固定电阻R₀=50Ω,电池电动势 E =1.5V. 用它测量电阻R,能准确测量的范围是      A.30kΩ~80kΩ         B.3kΩ~8kΩ         C.300Ω~800Ω        D.30Ω~80Ω
欧姆表的中值电阻附近，读数误差最小；欧姆表的中值电阻等于欧姆表的内电阻，
4. (宁夏卷)如图所示为一正在测量中的多用电 表表盘 ，(1)如果是用“×10Ω”挡测量电阻，则读数为 Ω.(2)如果是用直流“10mA”挡测量电流，则读数为   mA.(3)如果是用直流“5V” 挡测量电压，则读数为 V.
5. (上海卷)(1)用多用电表的欧姆挡测量阻值约为几十千欧姆的电阻R,以下 给出的是可能的操作步骤，其中S 为选择开关，P 为欧姆挡调零旋钮.把你认为正确的步骤 前的字母按合理的顺序填写在横线上：                 a. 将两表笔短接，调节P 使指针对准刻度盘上欧姆挡的零刻度，断开两表笔b. 将两表笔分别连接到被测电阻的两端，读出R,的阻值后，断开两表笔 c.旋转 S 使其尖端对准欧姆挡“×1k”d. 旋转 S 使其尖端对准欧姆挡“×100”
5. (上海卷)(2)下述关于用多用电表欧姆挡测量电阻的说法 正确的是      A. 测量电阻时如果指针偏转过大，应将选择开关S 拨至倍率较小的挡位，重新调零后测量B.测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C. 测量电路中的某个电阻，应该把该电阻与电路断开D. 测量阻值不同的电阻时都必须重新调零
电流表示数为零，说明电路断路，又电压表示数为E,  说明电压表跨接的待测金属丝断路，等于将电压表直接接在电源上，说以发生故障的是待测金属丝断路
     E
7. (江苏卷)如图(a)所示的黑箱中有三只完全相同的电学元件，小明使用多用电 表对其进行探测(1)在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整如图(b)中多用电表的 ( 填“A”“B” 或 “C”).(2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时， 一表笔接a, 另一表笔应 (填“短暂”或“持续”)接b, 同时观察指针偏转情况.
由于电流的流向未知，指针可能反转，故不 宜长时间通电，故应该短暂接触。
