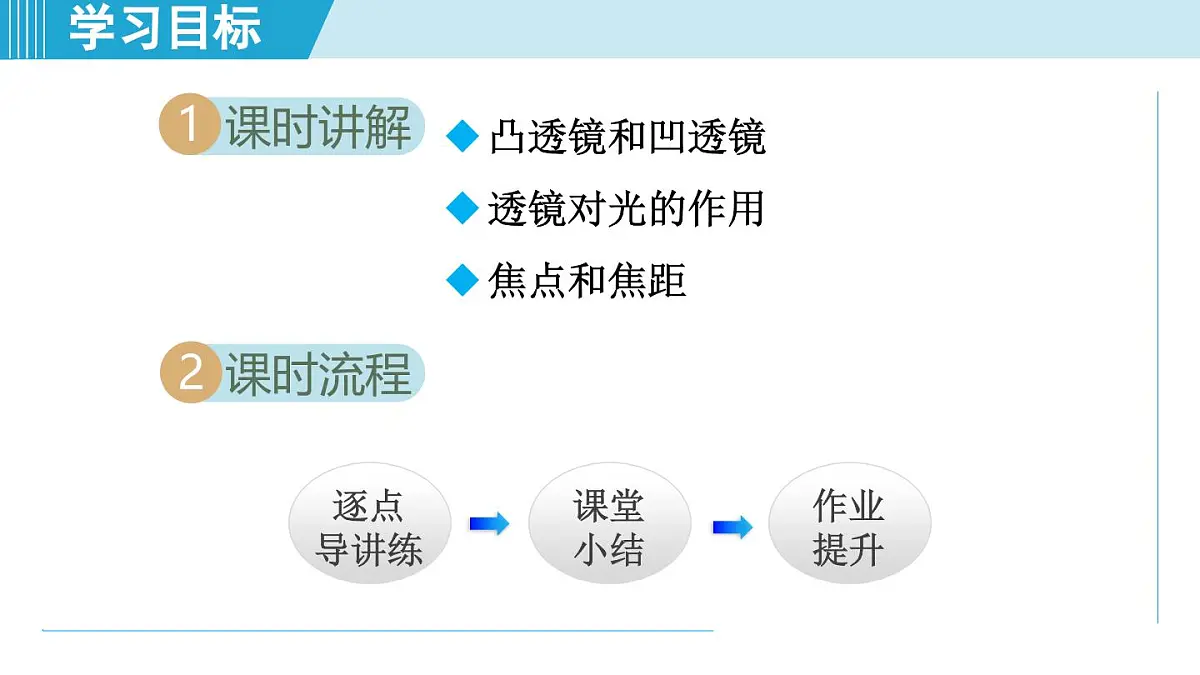

凸透镜和凹透镜透镜对光的作用焦点和焦距

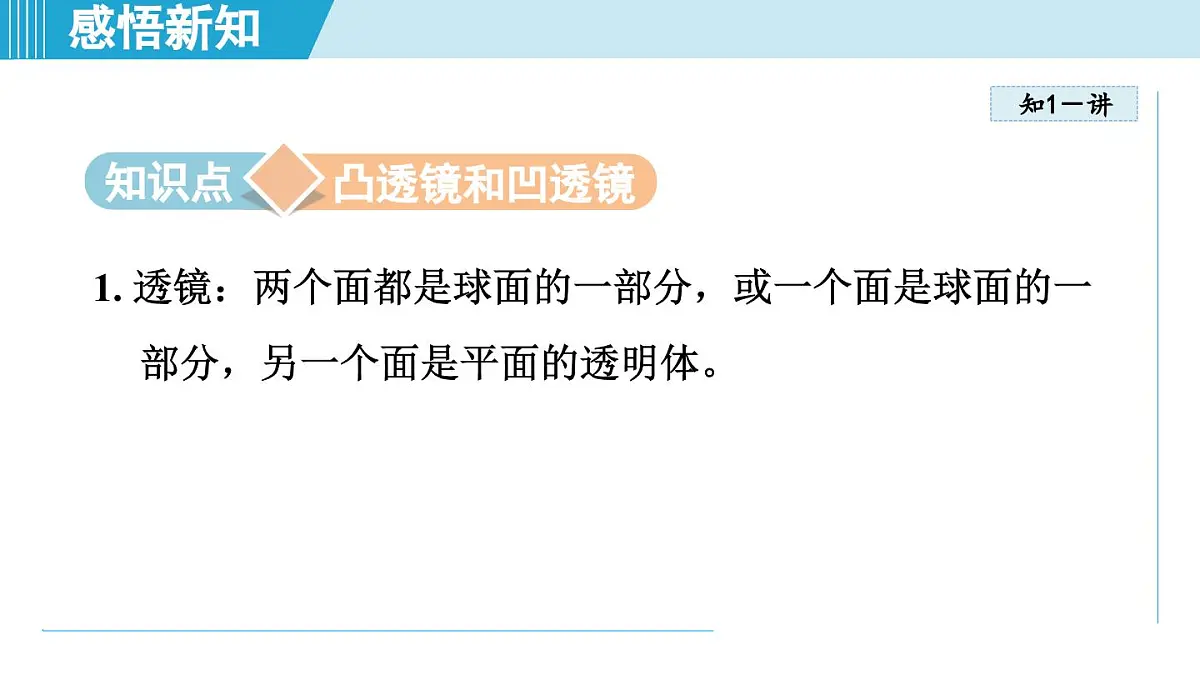

1. 透镜：两个面都是球面的一部分，或一个面是球面的一部分，另一个面是平面的透明体。

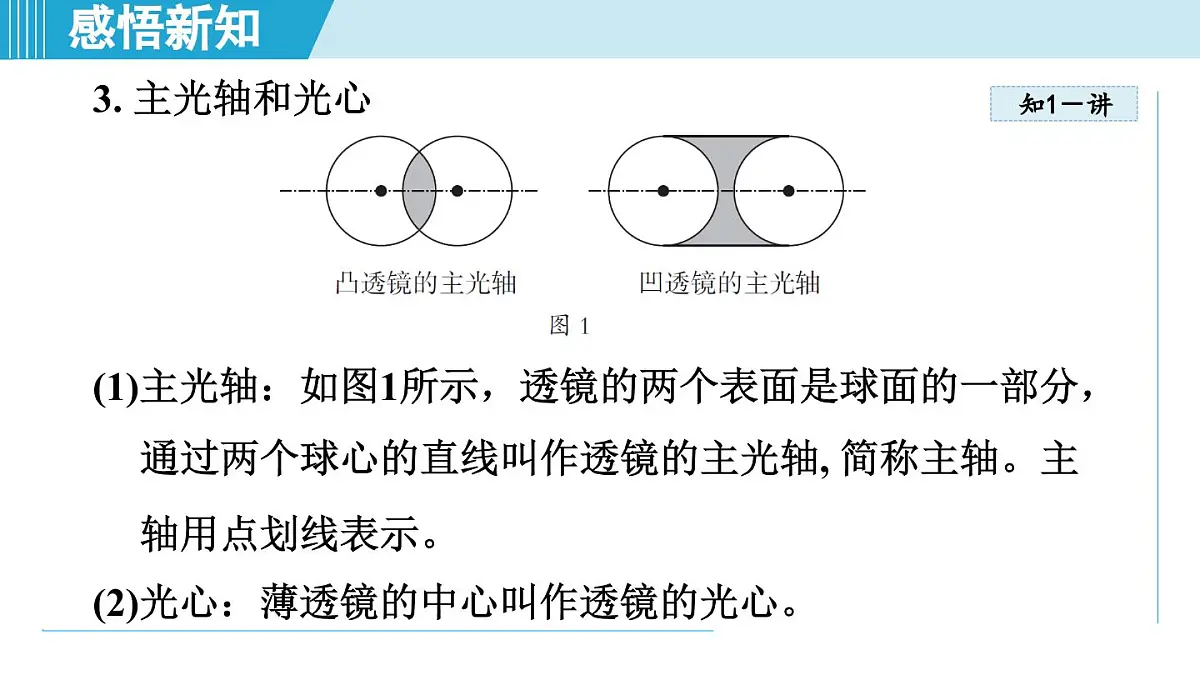

3. 主光轴和光心(1)主光轴：如图1所示，透镜的两个表面是球面的一部分，通过两个球心的直线叫作透镜的主光轴, 简称主轴。主轴用点划线表示。(2)光心：薄透镜的中心叫作透镜的光心。

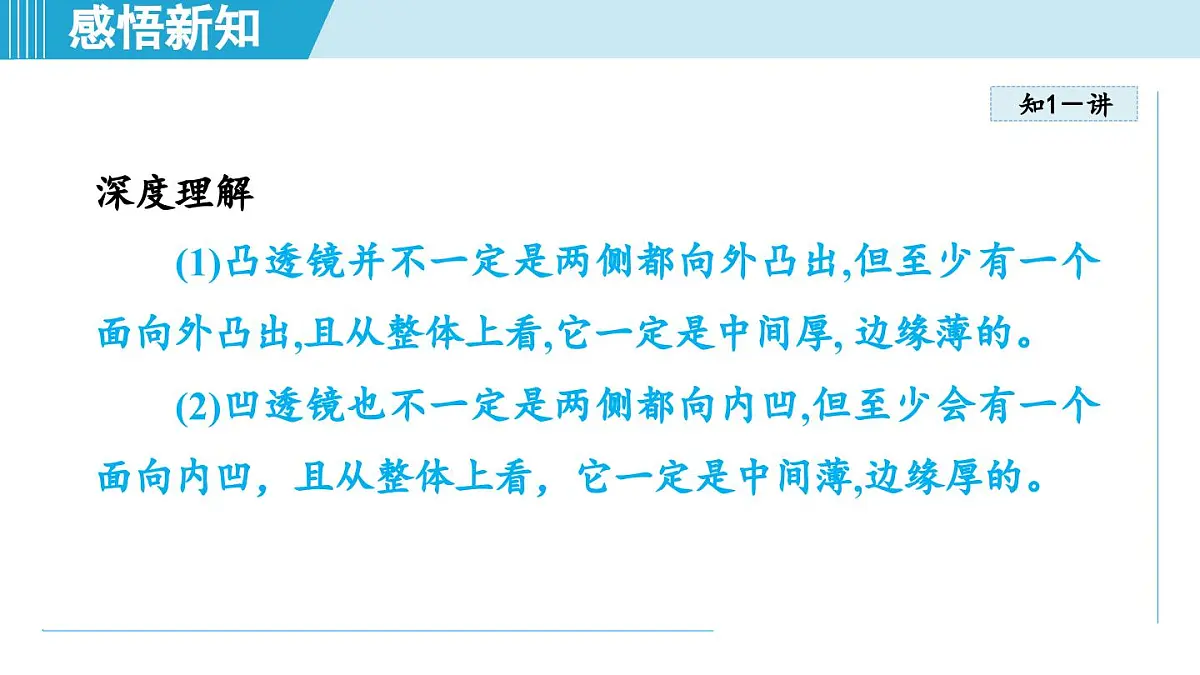

深度理解(1)凸透镜并不一定是两侧都向外凸出,但至少有一个面向外凸出,且从整体上看,它一定是中间厚, 边缘薄的。(2)凹透镜也不一定是两侧都向内凹,但至少会有一个面向内凹，且从整体上看，它一定是中间薄,边缘厚的。

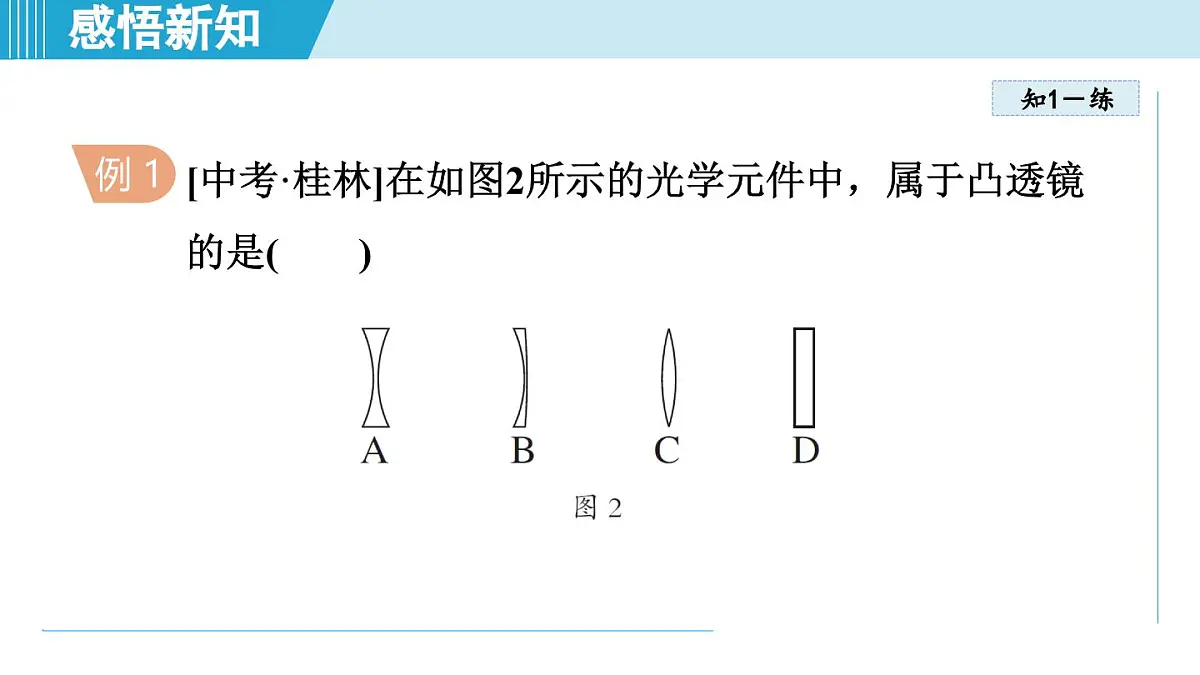

[中考·桂林]在如图2所示的光学元件中，属于凸透镜的是(　　)

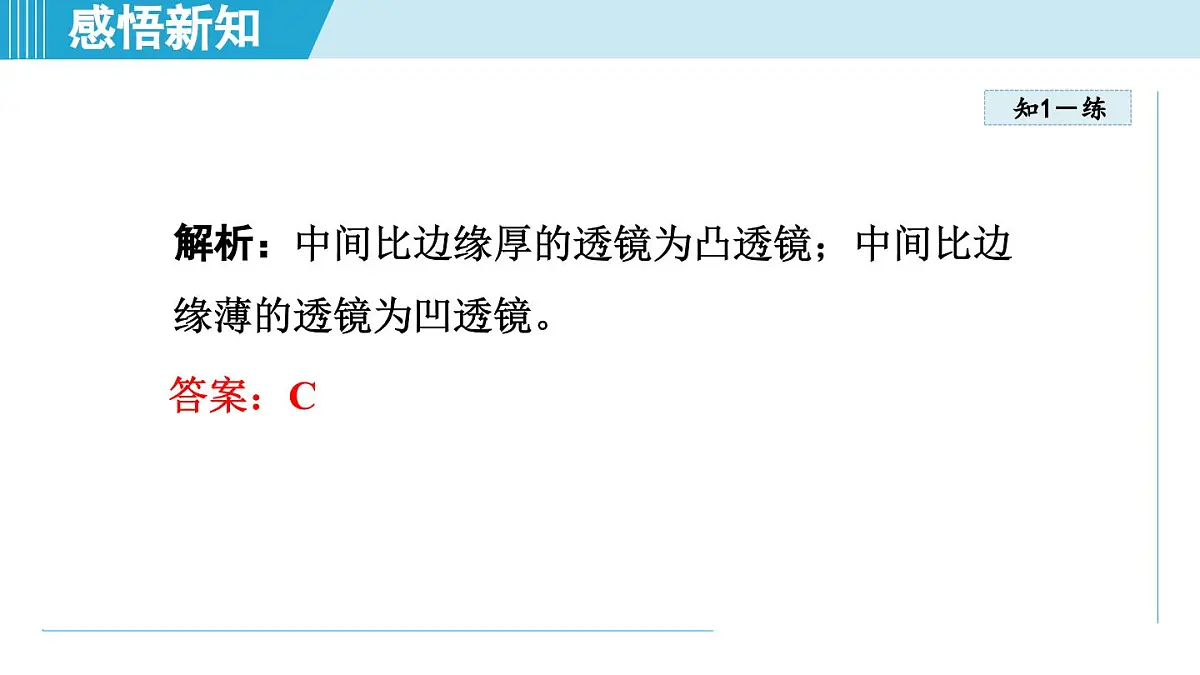

解析：中间比边缘厚的透镜为凸透镜；中间比边缘薄的透镜为凹透镜。
1. 如果把一个玻璃球分割成五块，其截面如图所示，这五块玻璃中，属于凸透镜的是___________，从形状上看，它们的共同特点是_______________。属于凹透镜的是_____，从形状上看，其特点是________________。
1. 探究凸透镜对光的作用实验体验 如图3 所示，让凸透镜的一面正对着太阳光，使一张纸紧靠凸透镜放置。(1)在纸逐渐远离凸透镜的过程中，观察到纸上光斑先渐渐变小变亮，后渐渐变大变暗。(2)最小最亮的光斑落在纸上一段时间后，观察到纸会被烤焦，甚至着火。
分析思考 (1)纸移动过程中，光斑的变化特征说明太阳光通过凸透镜后是如何传播的？(2)纸被烤焦，甚至着火的原因是什么？
分析结果(1)太阳光(可看作平行光)经过凸透镜的传播情况如图6所示。(2)纸被烤焦是凸透镜将太阳光聚集到光斑的结果。
实验结论 凸透镜对光有会聚作用。
2. 观察凹透镜对光的作用实验体验 (1)如图4 所示，在凹透镜正对太阳光，纸逐渐远离凹透镜的过程中，观察到纸上阴影相对于周围而言越来越暗。
(2)如图5 所示，将平行光正对凹透镜照射时，通过凹透镜的传播情况如图所示。
类比思考 将光通过凹透镜和凸透镜的传播相类比，说明凹透镜对光有什么作用？
类比结果凹透镜和凸透镜的区别是对光的作用不同，凸透镜主要对光起会聚作用,而凹透镜主要对光起发散作用。
实验结论 凹透镜对光有发散作用。
3. 透镜对光的作用(1)凸透镜对光有会聚作用，凸透镜又叫会聚透镜。凸透镜对光有会聚作用，不是指光经凸透镜后一定会聚到一点上，而是指光通过凸透镜折射后，折射光向主光轴靠拢，光路图如图7所示。
(2)凹透镜对光有发散作用，凹透镜又叫发散透镜。凹透镜对光有发散作用，是指光通过凹透镜折射后，折射光比原来的入射光更偏离主光轴，光路图如图8 所示。
深度理解光经过透镜折射后，总是向厚度大的一侧偏折。
易错提醒1. 不能将“会聚作用”误认为是“会聚光线(光线会聚于一点)”。2. 不能将“发散作用”误认为是“发散光线(光线的反向延长线交于一点”)。
现在居民楼的防盗门上往往装有“猫眼”，该装置可让屋内的人看清屋外的情况，而屋外的人却看不清屋内的情况，该装置外端是一块凹透镜，内端一般是一块凸透镜，下列说法正确的是( )A. 经过凸透镜的光一定是会聚的B. 经过凹透镜的光一定是发散的C. 凸透镜对光的作用一定是会聚作用D. 凹透镜对光的作用一定是会聚作用
解题秘方：根据凸透镜和凹透镜对光的作用进行判断。
解析：凸透镜对光的作用一定是会聚作用，但经过凸透镜的光不一定是会聚的；凹透镜对光的作用一定是发散作用，但经过凹透镜的光不一定是发散的。
2. [中考·金昌]烈日下，汽车玻璃窗上的小水珠应尽快擦干，这是由于小水珠相当于一个_______ (填“凸透镜”或“凹透镜”)，对太阳光有_______(填“会聚”或“发散”)作用，可能使车内某处温度升高而导致火灾。
1. 焦点(1)平行于凸透镜主轴的光经凸透镜折射后，会聚于主轴上一点，这一点叫凸透镜的焦点(F)，如图9所示。
(2)平行于凹透镜主轴的光经凹透镜折射后，会形成发散光。如果迎着发散的光望去，会觉得这些光好像是从凹透镜另一侧的某一点沿直线发出来的，这一点叫凹透镜的虚焦点(F)，如图10所示。(3)透镜的两侧各有一个焦点，是对称的。
2. 焦距 焦点到光心的距离叫焦距(f)。
3. 关于透镜的三条特殊光线
深度理解1. 凸透镜的焦点由实际光线会聚而成，称为实焦点；凹透镜的焦点由实际光线的反向延长线相交而成，称为虚焦点。
2. 因为在光的折射中，光路是可逆的，所以若把光源放在凸透镜焦点上，光源射向凸透镜的光，经凸透镜折射后会成为平行光，如图11所示。因此可用凸透镜来制作平行光源。
3. 根据光的折射中光路是可逆的，我们可作出如图12 所示的光路。即正向延长过凹透镜另一侧焦点的入射光，经凹透镜折射后会成为平行于主光轴的光。
[中考·陕西]如图13，O为凸透镜的光心，F为凸透镜的焦点，请分别画出两条入射光线通过凸透镜后的折射光线。
解析：过光心的光线经过凸透镜后其传播方向不改变；与主光轴平行的光线经过凸透镜后过焦点，可据此作图。
教你一招：与凸透镜相关的三条特殊光线的简记：过光心的传播方向不变，平行于主光轴的过焦点，过焦点的平行于主光轴。与凹透镜相关的三条特殊光线的简记：过光心的传播方向不变，平行于主光轴的过焦点(反向延长线)，过焦点(延长线)的平行于主光轴。
3. [中考·河池]请作出图中与凸透镜折射光线对应的入射 光线。
4. [中考· 南充] 如图所示，一束光射向凸透镜，请画出该光经过凸透镜、凹透镜的折射光路。
